  1. 生物柴油移动式制造设备 生物柴油制造设备 销售提案书 2013

  2. 1. 以前的生物柴油生产设备说明 催化剂 原料 混合 一次反应 二次反应 放置 分离 水洗 干燥 精制 出货

  3. 油脂,甲醇,烧碱 存储 原料存储 催化剂 甘油出荷 甘油/存储或出货 重貨物清除 混合 反应 分离 过滤 乙醇.水分回收 中和 H3PO4 狹窄物清除 加热+加压+超声波能量 乙醇+油脂+催化剂 第一次加压蒸馏 流动增强剂 (冬季时节) BD 出货 高纯度生物柴油/氧化稳定剂 第二次加压蒸馏 过滤 存储 不純物清除 清除不纯物质,碱金属, Carbon Residue 0.5微米过滤器 1. 以前的生物柴油生产设备说明 清除甘油

  4. 1. 以前的生物柴油生产设备说明 • 1. 成套设备的方式和生产设备的大型化,导致制造单价上升。 • 2. 按照生产工厂的安排方式,原料的量需是反应器大小的量,才能进行生产 • 成套设备安装后,生产开始运转后,如要在别的地方开始生产的情况下,所有设备必须撤掉然后重新安装,并且实际中要耗费很多的时间和资金。 • 4. 制造生物柴油时,需要很多热源(每天的生产量以50吨为基准的情况下,最少需要100KW的电量。) • 5. 制造生物柴油时,在水洗工厂(洗涤工厂)会产生大量的废水,需要另外运营一个废水处理厂或是委托处理。 • 6. 制造生物柴油时,精制的过程中(蒸馏塔)需要很多能量。如需对生物柴油进行蒸馏,需要内部温度最少应维持在250度的高 • 温蒸馏塔。 • 7. 制造生物柴油时,由于要使用大量的催化剂(甲醇至少要占到原料的20%),催化剂成本上升。 • 8. 由于使用大量的甲醇,需要配备高价的甲醇回收装置(蒸馏装置)。 • 9. 由于反应器的大型化,存在着工序时间、成本上升、物流费用、管理费用等许多问题。 以前的工业法的问题点

  5. 2. 新工业法生物柴油生产设备说明 原料 催化剂 原料:动植物油脂=100% 催化剂:甲醇+烧碱=15% 涡轮式混合器 原料和催化剂混合的流程 使用涡轮机进行强力混合 涡流型反应器 分离 精制 在涡流型机器中,通过高压使其通过并纯化,促进反应及热源 使用圆心分离器将甘油和生物柴油以及水分进行分离的流程 存储 出货 使用圆心分离器将甘油和生物柴油以及水分进行分离的流程 将精制好的生物柴油装罐,进行搬运 存储出货前的成品

  6. 2. 新工业法生物柴油生产设备说明 • 1. 以世界最早的无人全自动连续方式及配置式混合方式进行生产 • 2. 通过连续方式成功地使生产设备小量化、轻量化,大幅度降低了生产成本。 • 3. 按照消费者需求量输入,即可自动生产 4. 轻量小型化的系统安装在可移动的货箱内。 • 5. 减少电量的使用(是以前工业法的最少5倍以上),同时大量减少了电负荷升级费用,另外以货箱移动的同时,也可使用可移动的发电机进行生产。 • 6. 生物柴油反应器不需要热源(热量,锅炉),节约能源,使效果最大化。以前的工业法一天生产5吨时,所需电量为50KW,采用新工业法生产生物柴油时,5KW的 电量就已经充足,至少减少了5倍的电量使用量。 • 7. 减少了甲醇的使用量(以前工业法中,甲醇和原料的对比大约是20%,新工业法大约是15%) • 8. 由于投入了适量的甲醇,无需另外的高价甲醇回收装置。 • 9. 易进行追加增设生产,进行追加增设时,25,000 TON /年 40PIT即增设2个货箱生产。 • 10. 甘油分离流程和水洗流程同时进行,节省了分离流程的时间。 • 11. 使用圆心分离器将甘油分离后,立刻进行精制流程(蒸馏流程) • 12. 无需水洗流程,因此不会产生污水,立刻转换为精制流程后,使用离子交换树脂工业法生产生物柴油时(之前的工业法,用水进行洗涤,排出水后,在蒸馏装置中 进行精制),不需要过度的能量,大幅度减少了生物柴油的制造时间。 新工业法的优点

  7. 2. 新工业法生物柴油生产设备说明 新型生物柴油制造机系统流程图

  8. 3. 新工业法的生物柴油生产设备清单

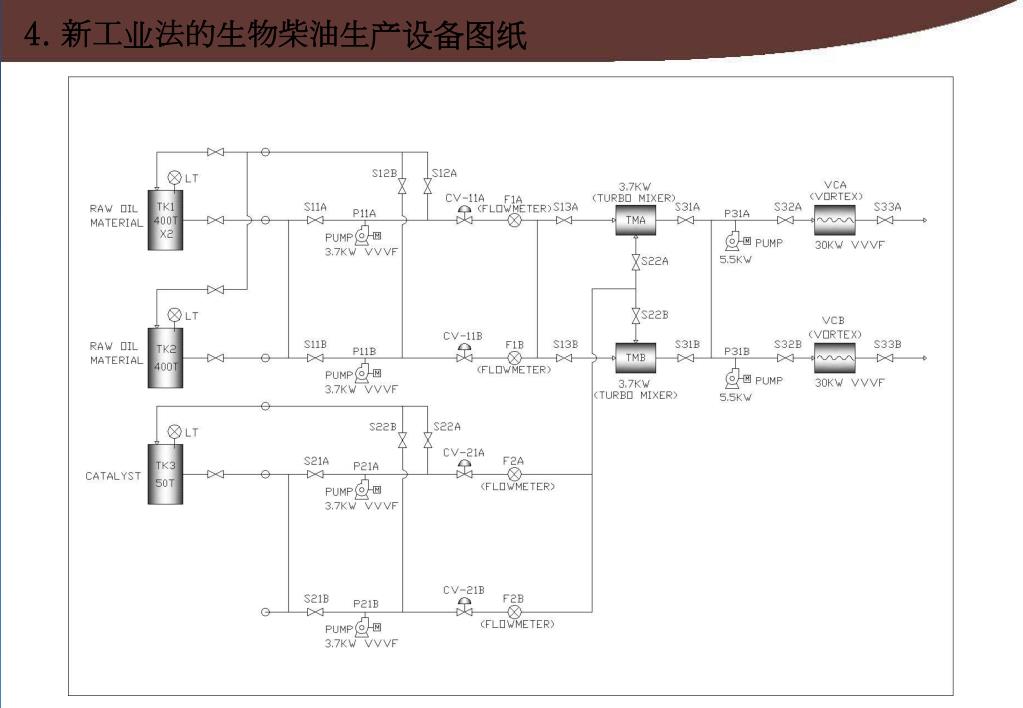

  9. 4. 新工业法的生物柴油生产设备图纸

  10. 5.新工业法的生物柴油生产设备人员企划

  11. 4. 신공법바이오디젤 생산 설비 도면 탱크 도면 스팩

  12. 5. 新工业法的生物柴油生产设备人员企划 160 M Ton/Day Plant基准人员企划

  13. 6. 报价单 购买公司/购买人____________报价单有效期限___________

  14. 7. 첨부
