第十一章 纯滞后补偿控制系统. 主要内容. 问题引出 Smith 补偿器 改进 Smith 补偿器 内模控制的结构 实际内模控制器 内模控制仿真. 常规 PID 控制系统. 比例积分控制器. 会发生什么情况?. case1 :. case2 :. 常规 PID 控制仿真. case1 :. case2 :. 怎么办?. 主要内容. 问题引出 Smith 纯滞后补偿器 改进 Smith 补偿器 内模控制的结构 实际内模控制器 内模控制仿真. +. +. +. -. +. +. +. -. Smith 预估控制器.
E N D
主要内容 • 问题引出 • Smith 补偿器 • 改进Smith 补偿器 • 内模控制的结构 • 实际内模控制器 • 内模控制仿真

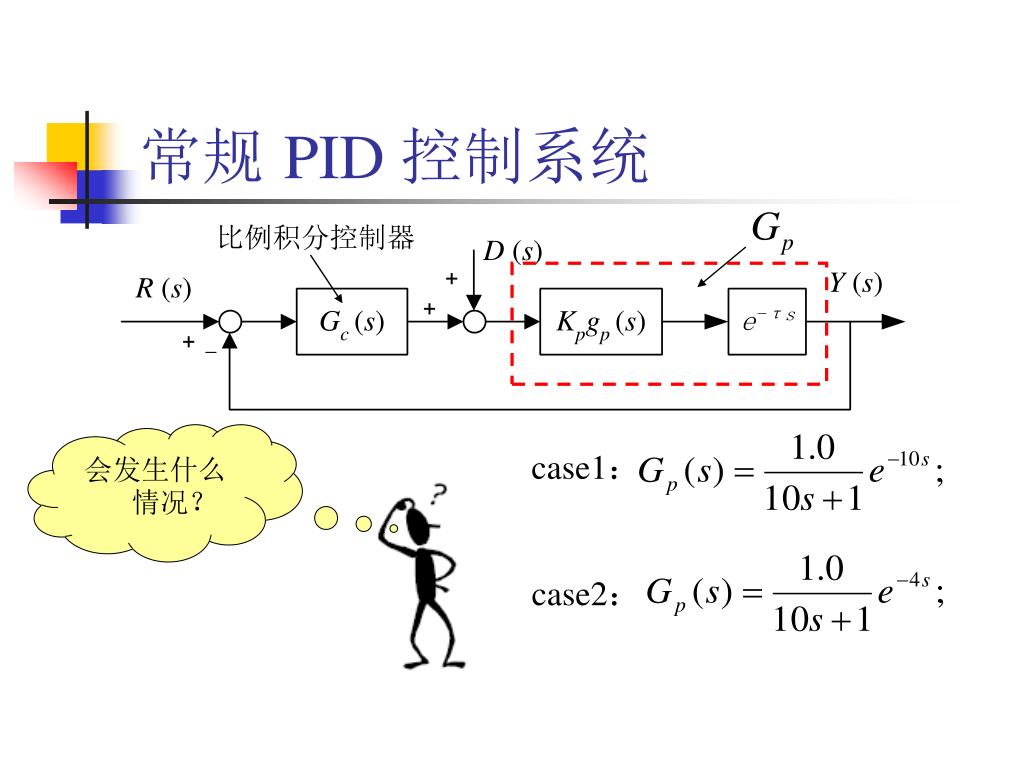

常规 PID 控制系统 比例积分控制器 会发生什么情况? case1: case2:

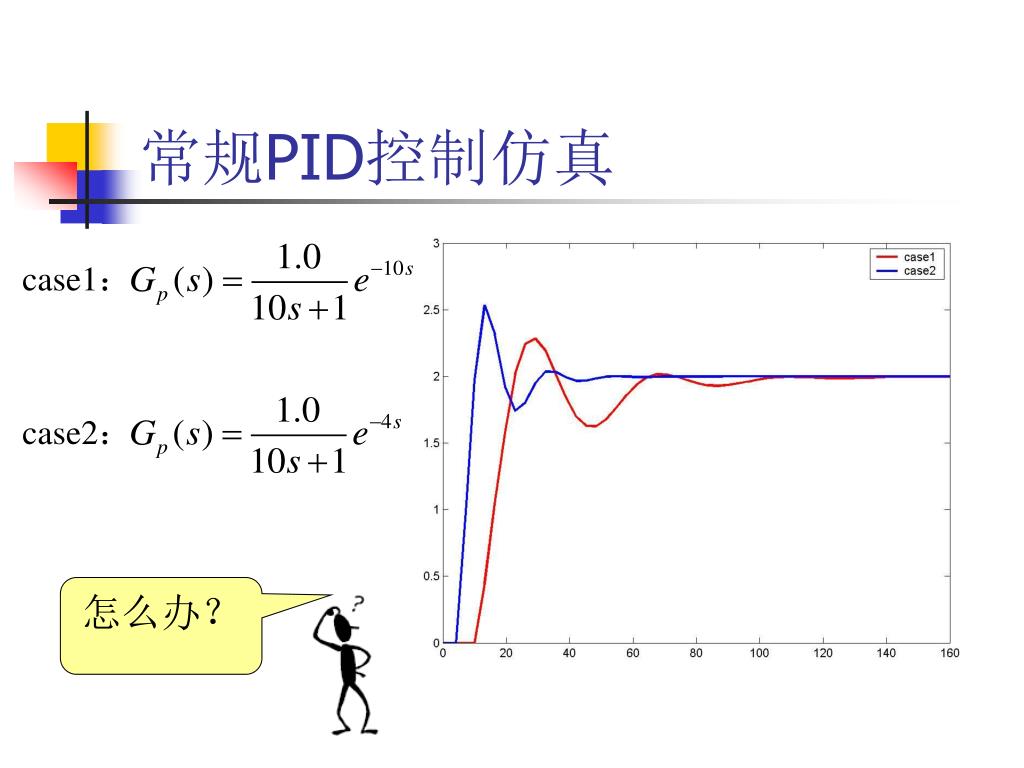

常规PID控制仿真 case1: case2: 怎么办?

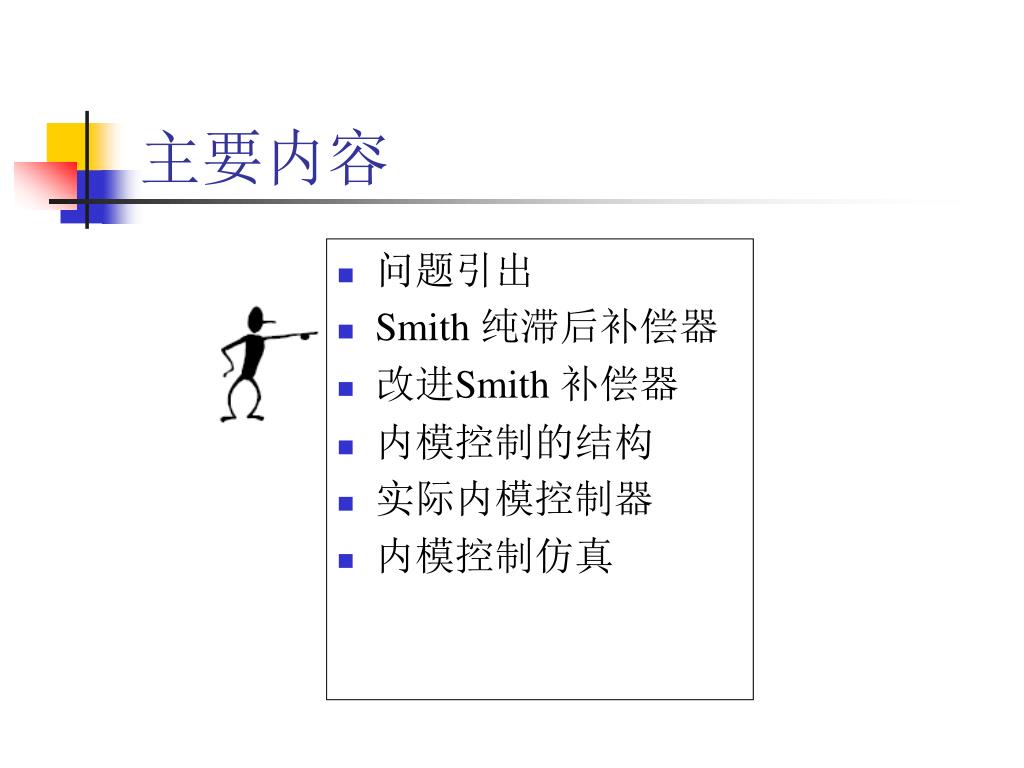

主要内容 • 问题引出 • Smith 纯滞后补偿器 • 改进Smith 补偿器 • 内模控制的结构 • 实际内模控制器 • 内模控制仿真
+ + + - + + + - Smith预估控制器

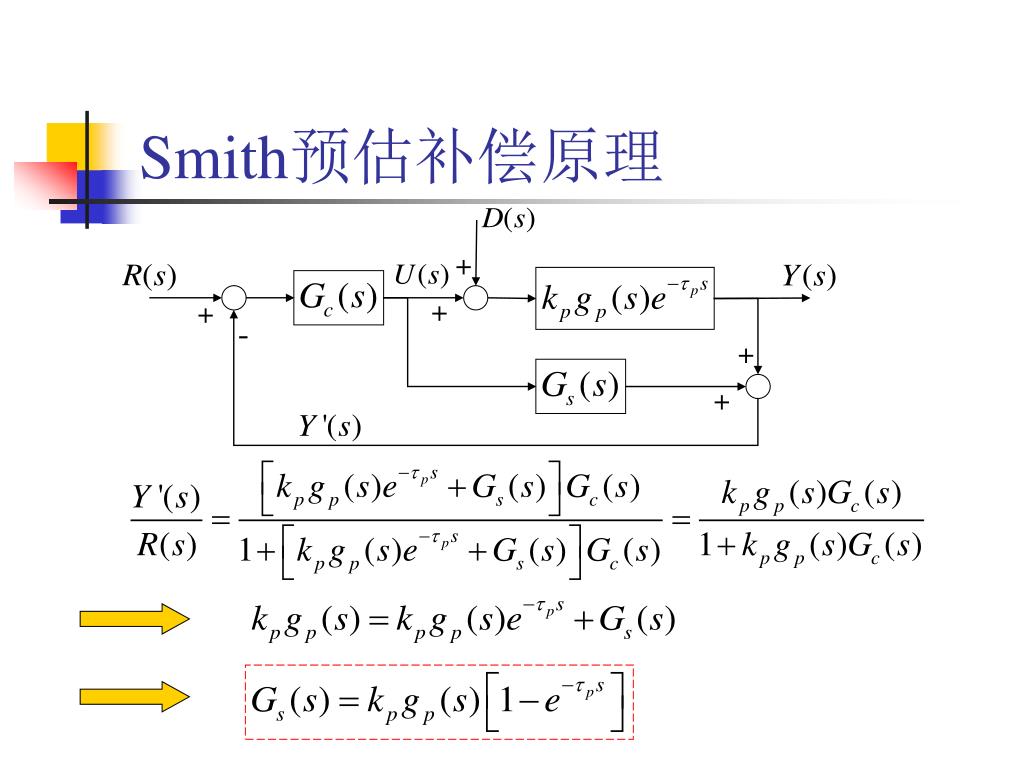

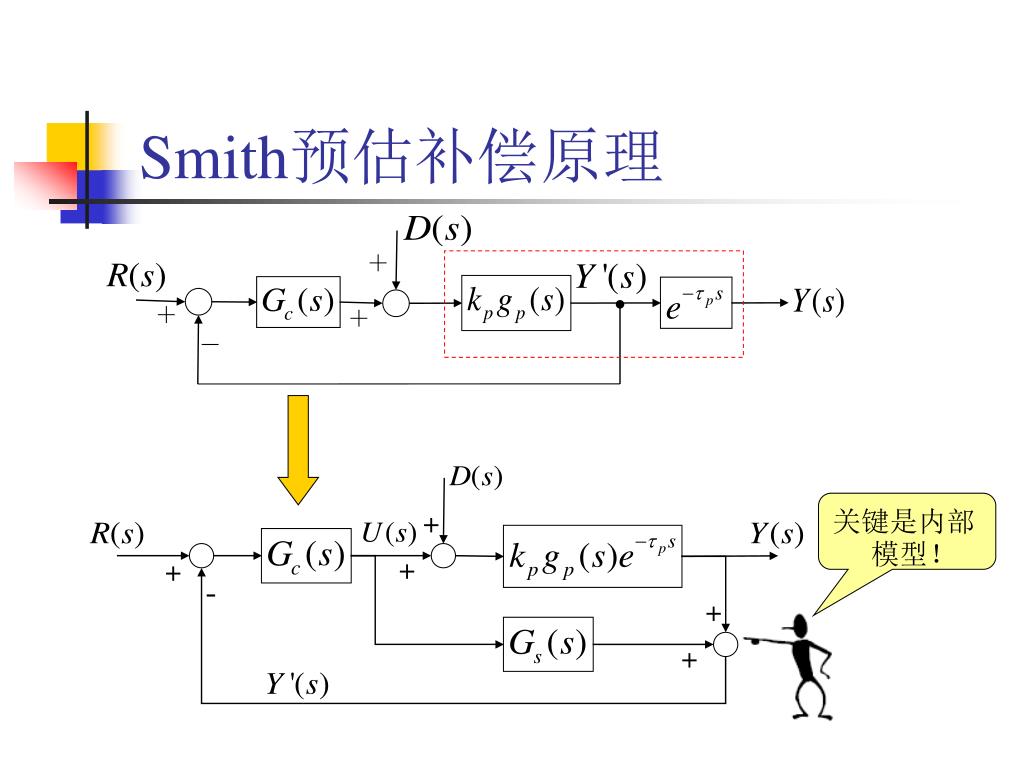

+ + + - + + + - + + Smith预估补偿原理 关键是内部模型!
+ + + - + + Smith预估补偿原理

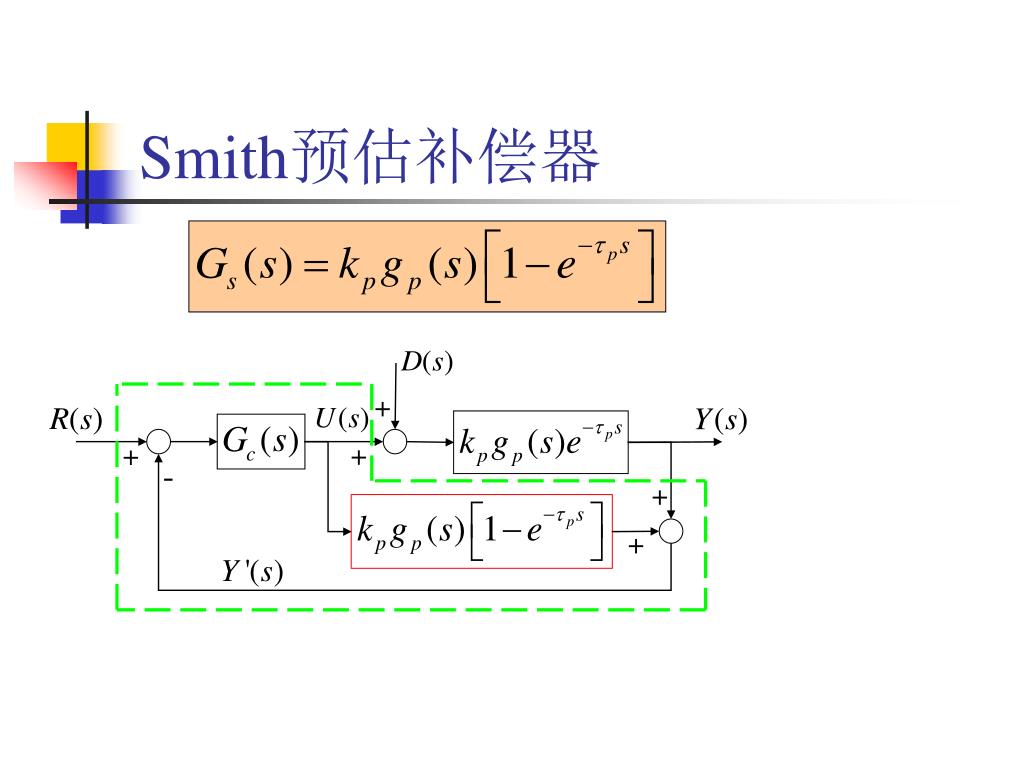

+ + + - + + Smith预估补偿器
+ + + - + + - + Smith预估控制器 PID控制器

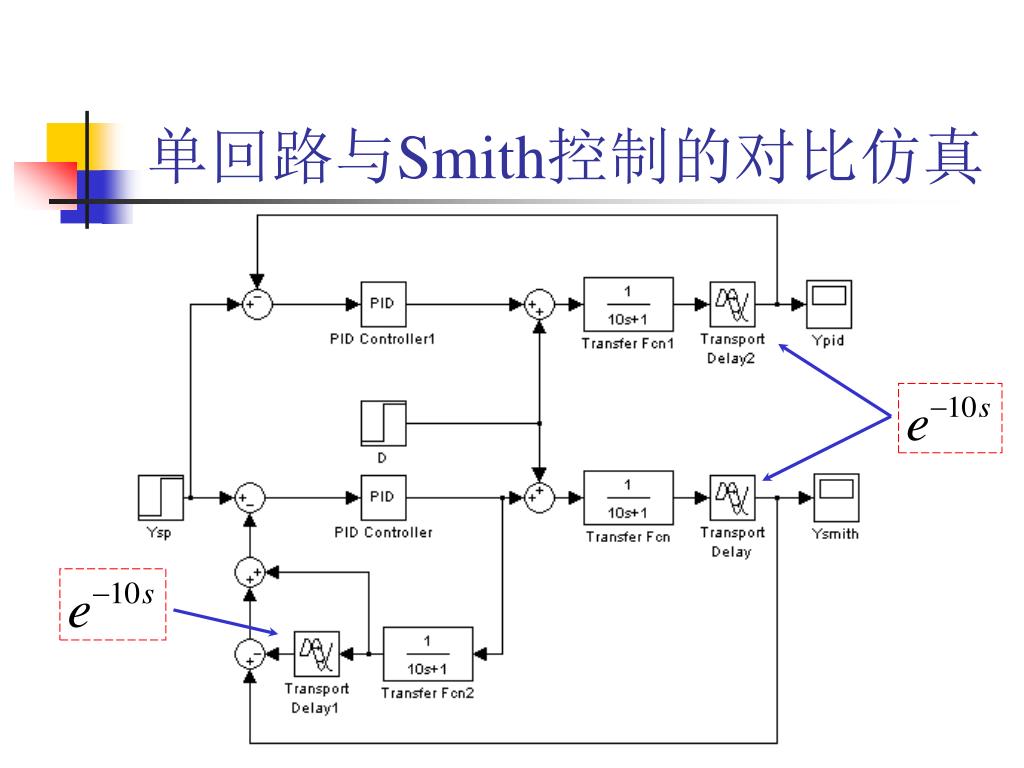

仿真:模型一致的情况 Kc= 10 Ti = 1 Kc= 1.1 Ti = 20 单回路PID Smith预估

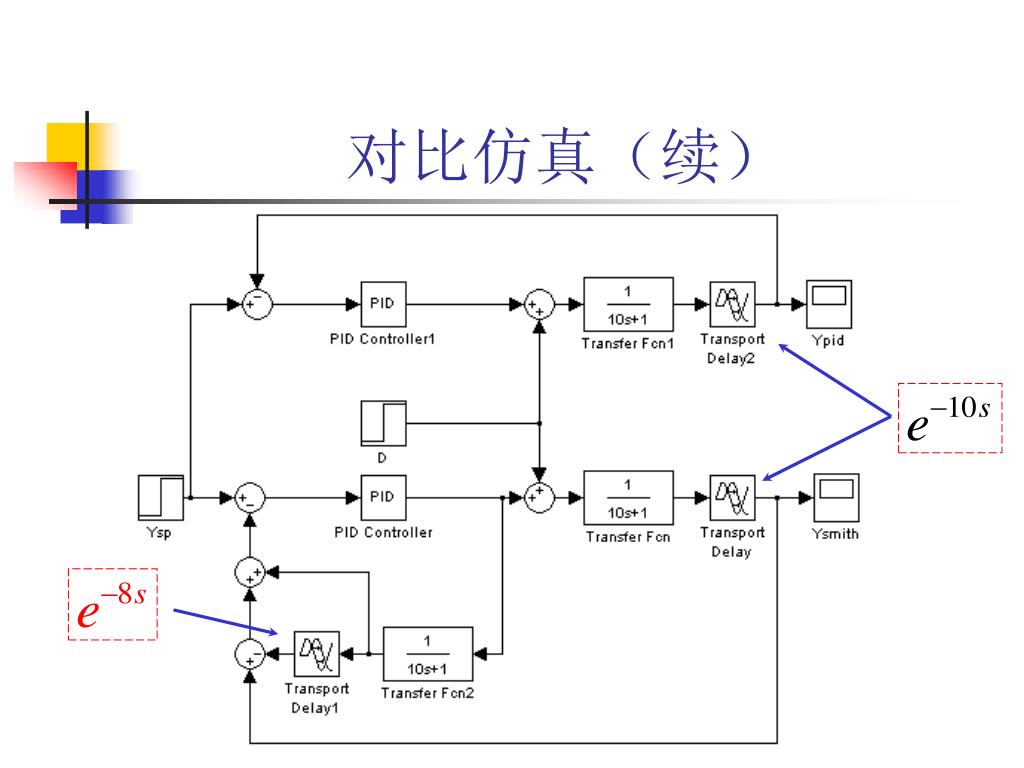

仿真:模型不一致的情况 模型无偏差 模型有偏差
主要内容 • 问题引出 • Smith 纯滞后补偿器 • 改进Smith 补偿器 • 内模控制的结构 • 实际内模控制器 • 内模控制仿真

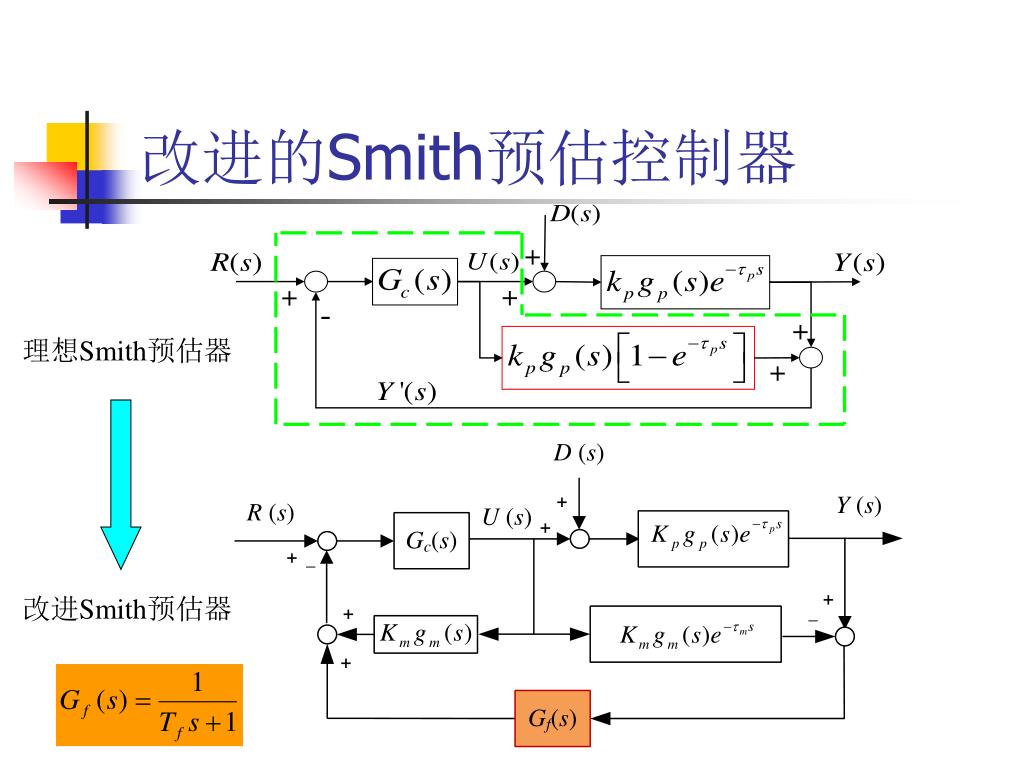

+ + + - + + 改进的Smith预估控制器 理想Smith预估器 改进Smith预估器
主要内容 • 问题引出 • Smith 纯滞后补偿器 • 改进Smith 补偿器 • 内模控制的结构 • 实际内模控制器 • 内模控制仿真
如何构成的? 基本内模控制结构 内模控制器 不是PID控制器
内模控制器 情况I :[R(s) = 0, D(s) = 幅值为1的阶跃干扰 ]
内模控制器 情况II :[D(s) = 0, R(s) ≠ 0]

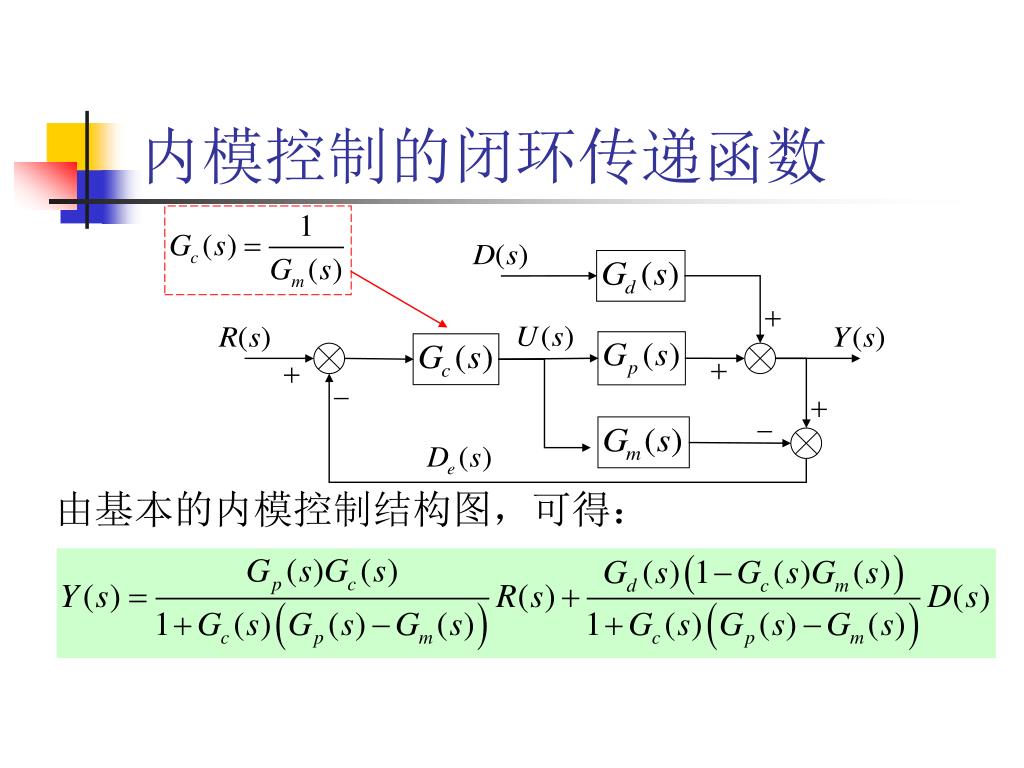

内模控制的闭环传递函数 由基本的内模控制结构图,可得:
主要内容 • 问题引出 • Smith 纯滞后补偿器 • 改进Smith 补偿器 • 内模控制的结构 • 实际内模控制器 • 内模控制仿真
实际内模控制器 控制器是内模的逆! 是否可以实现? 分子阶次比分母高 纯超前环节 结论:理想控制器不可实现!
实际内模控制器 控制器是内模的逆! 是否可以实现? 如果为负, 不稳定控制器 分子阶次比分母高 结论:理想控制器不可实现!
实际内模控制器 根据以上的结论,我们来设计实际的内模控制器。 首先将内部模型分为静态部分和动态部分: 控制器动态近似为模型动态的逆! 用计算机很容易实现! 如何实现近似?
实际内模控制器 将模型的动态部分进行因式分解: 不可逆部分,包括所有的纯滞后和右半平面零点 可逆部分,剩余的环节 实际的内模控制器由过程模型除去不可逆部分后剩余部分的逆构成,即
实际内模控制器 怎么办? 分子阶次比分母高 加入一个静态增益为1的低通滤波器f
实际内模控制器 设为希望的闭环函数 使分母的阶次不小于 分子的阶次

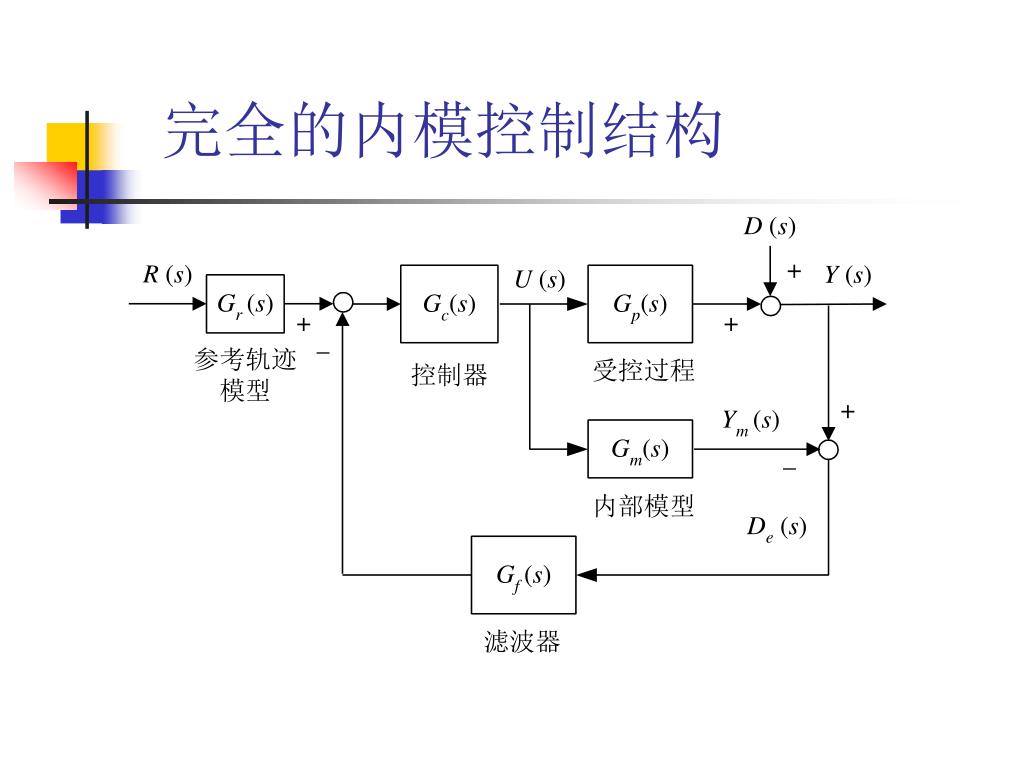

主要内容 • 问题引出 • Smith 纯滞后补偿器 • 改进Smith 补偿器 • 内模控制的结构 • 实际内模控制器 • 内模控制仿真

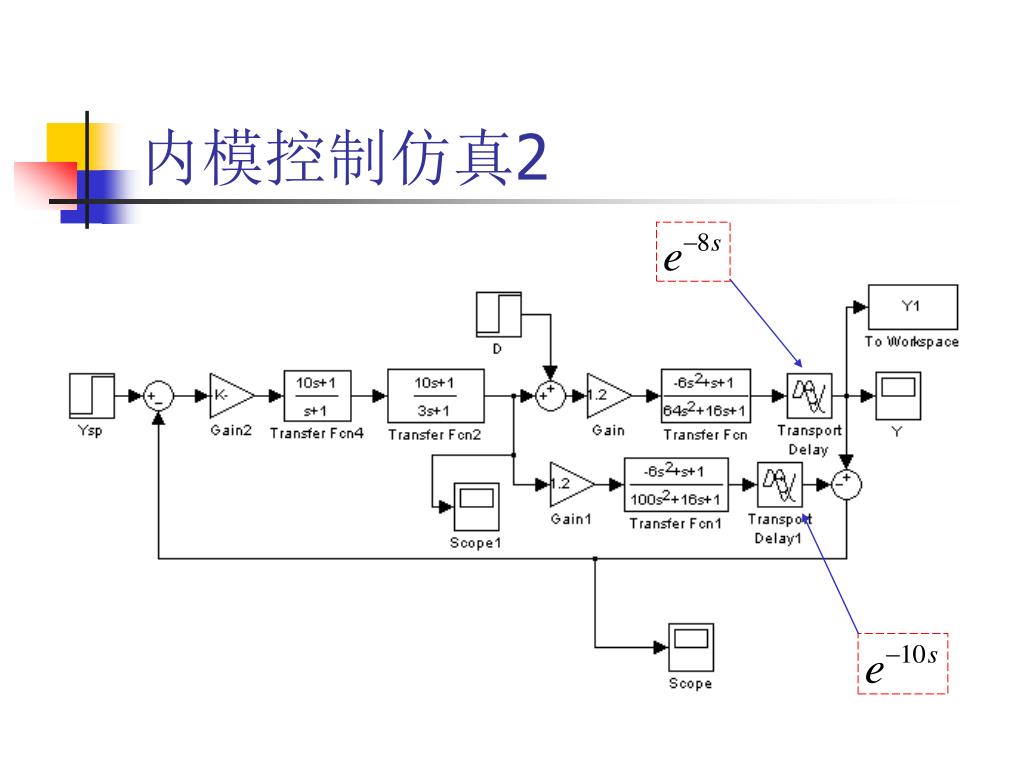

内模控制仿真2(续) Tf = 1 Tf = 4 Tf = 10 Tf = 20
