題目二運動順序為 A+ A- B+ B- 使用串級控制迴路畫圖

題目二運動順序為 A+ A- B+ B- 使用串級控制迴路畫圖. Ⅰ Ⅱ Ⅲ 一、先分級 A+ / A- B+ / B- 共分三級 二、起動條件： A+ / A- B+ / B- Ⅰ Ⅱ Ⅲ st a1 a0 b1 bo 三、設計邏輯方程 A+=Ⅰ A-=Ⅱ B+=Ⅱ ． a0 （ a0 為 B+ 起動條件） B-=Ⅲ 四、設計換級方程式 Ⅰ→Ⅱ=Ⅰ‧a1 （ a1 為 Ⅰ→Ⅱ 換級條件）

verlee
Download Presentation

題目二運動順序為 A+ A- B+ B- 使用串級控制迴路畫圖

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

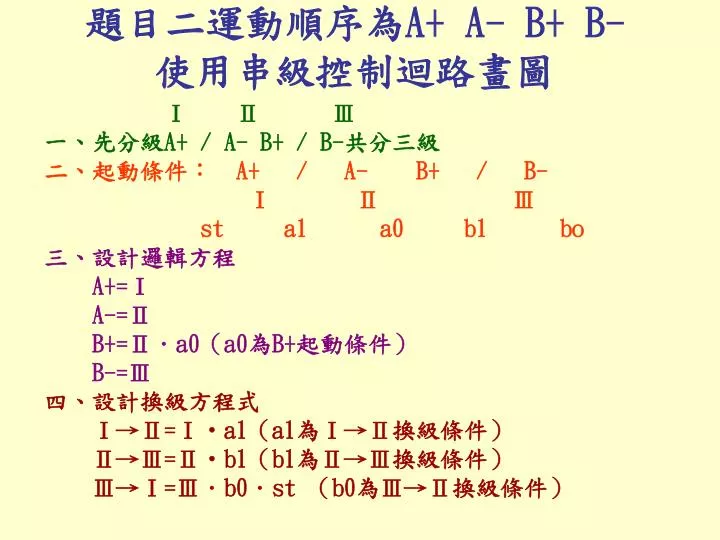

  1. 題目二運動順序為A+ A- B+ B-使用串級控制迴路畫圖 Ⅰ Ⅱ Ⅲ 一、先分級A+ / A- B+ / B-共分三級 二、起動條件： A+ / A- B+ / B- Ⅰ Ⅱ Ⅲ st a1 a0 b1 bo 三、設計邏輯方程 A+=Ⅰ A-=Ⅱ B+=Ⅱ．a0（a0為B+起動條件） B-=Ⅲ 四、設計換級方程式 Ⅰ→Ⅱ=Ⅰ‧a1（a1為Ⅰ→Ⅱ換級條件） Ⅱ→Ⅲ=Ⅱ‧b1（b1為Ⅱ→Ⅲ換級條件） Ⅲ→Ⅰ=Ⅲ．b0．st （b0為Ⅲ→Ⅱ換級條件）

  2. 迴路練習：先畫出三級串級基本換級迴路圖 a0 a1 b0 b1 B+ A+ A- B- Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ Ⅲ→Ⅰ Ⅱ→Ⅲ

  3. 迴路練習：依邏輯方程式步驟一畫出A+=Ⅰ a0 a1 b0 b1 B+ A+ A- B- Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ Ⅲ→Ⅰ Ⅱ→Ⅲ

  4. 迴路練習：依邏輯方程式步驟二畫出A-=Ⅱ a0 a1 b0 b1 A+ A- B- B+ Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ Ⅲ→Ⅰ Ⅱ→Ⅲ

  5. 迴路練習：依邏輯方程式步驟三畫出B+=Ⅱ．a0 a0 a1 b0 b1 B+ A+ A- B- a0 Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ Ⅲ→Ⅰ Ⅱ→Ⅲ

  6. 迴路練習：依邏輯方程式步驟四畫出B-=Ⅲ a0 a1 b0 b1 B+ A+ A- B- a0 Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ Ⅲ→Ⅰ Ⅱ→Ⅲ

  7. 迴路練習：依換級方程式步驟一畫出Ⅰ→Ⅱ=Ⅰ．a1迴路練習：依換級方程式步驟一畫出Ⅰ→Ⅱ=Ⅰ．a1 a0 a1 b0 b1 B+ A+ A- B- a0 Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ a1 Ⅲ→Ⅰ Ⅱ→Ⅲ

  8. 迴路練習：依換級方程式步驟二畫出Ⅱ→Ⅲ=Ⅱ．b1迴路練習：依換級方程式步驟二畫出Ⅱ→Ⅲ=Ⅱ．b1 a0 a1 b0 b1 B+ A+ A- B- a0 Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ a1 Ⅲ→Ⅰ Ⅱ→Ⅲ b1

  9. 迴路練習：依換級方程式步驟一畫出Ⅲ→Ⅰ=Ⅲ．b0．st迴路練習：依換級方程式步驟一畫出Ⅲ→Ⅰ=Ⅲ．b0．st a0 a1 b0 b1 B+ A+ A- B- a0 Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ a1 Ⅲ→Ⅰ Ⅱ→Ⅲ b0 b1 st

  10. 迴路練習：A+ A- B+ B- 完成圖 a0 a1 b0 b1 B+ A+ A- B- a0 Ⅰ Ⅱ Ⅲ Ⅰ→Ⅱ a1 Ⅲ→Ⅰ Ⅱ→Ⅲ b0 b1 st
