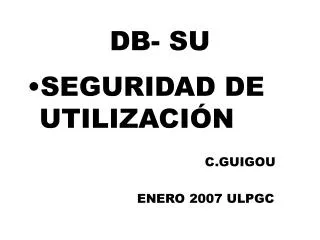

DB- SU

  • SEGURIDAD DE UTILIZACIÓN

    C.GUIGOU

    ENERO 2007 ULPGC


Db su2 l.jpg
DB- SU

  • SU: REDUCIR A LÍMITES ACEPTABLES EL RIESGO DE DAÑOS A USUARIOS, POR PROYECTO, CONSTRUCCIÓN,USO Y MANTENIMIENTO.


Slide3 l.jpg
SU-1

  • SEGURIDAD FRENTE AL RIESGO DE CAÍDAS.


Slide4 l.jpg

SU-1reducir el riesgo de que los usuarios sufran caídas: 1)que los suelos no propicien el resbalamiento y el tropiezo. 2) que los huecos, escaleras y rampas se diseñen, construyan y mantengan con riesgo limitado de caída.


Slide5 l.jpg
SU-1

  • RESBALADICIDAD DE SUELOS:

  • RESISTENCIA AL DESLIZAMIENTO .. . Rd

    CLASE

    Rd: ensayo UNE ENV 12633:2003

    CONCORDANTE CON LOCALIZACIÓN Y USO ( TABLAS 1.1 Y 1.2)


Su 1 suelos l.jpg
SU-1suelos

  • Rd Clase

    __________________________________

  • ≤15.......................................... 0

  • 15 < Rd ≤ 35............................1

  • 35 < Rd ≤45............................2

  • >45...........................................3

  • ( Rd determinado s/ UNE ENV 12633:2003)


Su 1 suelos7 l.jpg
SU-1 suelos

  • CLASES DE 0 A 3: NO APLICABLE A ZONAS DE USO RESTRINGIDO, QUE SON AQUELLAS DE NO MÁS DE 10 USUARIOS HABITUALES.

  • LA VIVIENDA ES ZONA DE USO RESTRINGIDO. RECOMENDACIÓN: APLICAR A BAÑOS, COCINAS, TERRAZAS ( 2)Y ESCALERAS (2 Y 3).


Su 1 suelos zona clase l.jpg
SU-1 suelos ZONA CLASE

  • Interior seca p <6%.........................1

  • Interior seca p ≥6% y escaleras:.......2

  • Interior húmeda : entrada a edificios desde el exterior, terrazas cubiertas, baños, cocinas......... p <6%......................... 2

  • Interior húmeda: p ≥6% y escaleras...3


Slide9 l.jpg

CTE-SU Seguridad de utilización


Su 1 suelos zona clase10 l.jpg
SU-1 suelos ZONA CLASE

  • Interior húmeda y grasa: ( aparcamientos, cocinas industriales,...)..........3

  • Exteriores y piscinas (hasta profundidad de 1,50m) :.................................3


Slide11 l.jpg
SU-1

  • DISCONTINUIDADES EN PAVIMENTO: ( TROPEZONES):

    Excepto en uso restringido

  • IMPERFECCIONES ≤ 6 mm (CEJAS)

  • DESNIVEL DE 50 mm (MÁX) CON PENDIENTE DEL 25% (MÁX)

  • ORIFICIOS< Φ 15mm (en zonas interiores de circulación de personas)


Slide12 l.jpg
SU-1

ESCALONES AISLADOS:

  • RESTRICCIONES EN ZONAS DE CIRCULACIÓN: PROHIBIDOS :1 AISLADO Y 2 CONSECUTIVOS.

  • EXCEPCIONES: EN ZONAS DE USO RESTRINGIDO, en zonas comunes de Residencial Vivienda, en accesos a edificios desde el exterior, en salidas de uso exclusivo de emergencia.


Slide14 l.jpg
SU-1

  • DISTANCIA ENTRE PUERTA DE ACCESO A EDIFICIO Y ESCALÓN MÁS PRÓXIMO: 1200 mm o ancho de hoja.

  • EXCEPCIÓN: EDIFICIOS DE VIVIENDAS


Slide16 l.jpg

CTE-SU Seguridad de utilización


Slide17 l.jpg
SU-1

  • DESNIVELES.

  • PROTECCIÓN DE DESNIVELES, HUECOS Y ABERTURAS:

  • HASTA 55 cm: señalización ( visual/táctil a una distancia = 250mm del borde) en zonas de público

  • MÁS DE 55 cm: barrera de protección


Slide18 l.jpg
SU-1

  • BARRERAS:

  • Siempre en desniveles > 550 mm.

  • para delimitar circulación personas -vehículos:

    h min. :800 mm


Slide19 l.jpg
SU-1

  • BARRERAS DE PROTECCIÓN: MEDIDAS APLICABLES TAMBIÉN A ZONAS DE USO RESTRINGIDO.

  • INCLUYEN ESCALERAS Y RAMPAS.

  • ( USO RESIDENCIAL VIVIENDA, COMERCIAL, PÚBLICA CONCURRENCIA, ESCUELAS INFANTILES)


Slide20 l.jpg
SU-1

  • BARRERAS DE PROTECCIÓN:

  • ALTURA: SEGÚN DESNIVEL QUE PROTEJAN ( DESDE 0,55 HASTA 6m: 900 mm)

  • SOBRE 6 m : 1100 mm.

  • Excepción: ESCALERAS CONHUECOSDE ANCHO <400 MM : ALTURA MÍNIMA DE PASAMANOS = 900 MM.


Slide22 l.jpg

CTE-SU Seguridad de utilización


Slide23 l.jpg

CTE-SU Seguridad de utilización


Slide24 l.jpg
SU-1

  • BARRERAS DE PROTECCIÓN.

  • RESISTENCIA A FUERZA HORIZONTAL S/ 3.2 SE-AE: 0,8 kN/m en vivienda

  • No fácilmente escalables por niños ( sin puntos de apoyo entre 200 y 700 mm desde el suelo o línea de inclinación de escalera).

  • No aberturas > 100 mm

  • Límite borde peldaño-barandilla: 50 mm


Slide26 l.jpg
SU-1

  • BARRERAS DE PROTECCIÓN.

  • DELANTE DE FILA DE ASIENTOS FIJOS:

    ALTURA HASTA 700mm SI ANCHURA DE BARRERA ES DE 500mm.


Slide27 l.jpg
SU-1

  • ESCALERAS

    DE USO RESTRINGIDO:

  • ANCHURA ≥800 mm

  • CONTRAHUELLA ≤200 mm (medida según dirección de marcha)

  • HUELLA ≥ 220 mm

  • PERMITIDOS “Pañuelos”-en mesetas- y Escalones sin tabica.



Slide29 l.jpg
SU-1

  • ESCALERAS DE USO GENERAL:

  • HUELLA MÍN: 280 mm

  • CONTRAHUELLA MÍN: 130 mm

  • CONTRAHUELLA MÁX:185 mm ( VER EXCEPCIONES)

  • RELACIÓN 540<H+2C<700

  • TRAMOS CURVOS: PRESCRIPCIONES FIG.4.3


Slide30 l.jpg

CTE-SU Seguridad de utilización


Escaleras curvas de uso restringido l.jpg
ESCALERAS CURVAS DE USO RESTRINGIDO:

  • Medidas: al eje si el ancho < 1000 mm

    A 500 mm del lado más corto si el ancho  1000 mm.

  • Huella mínima en el lado más estrecho: 50 mm .

  • Huella máxima en el lado más ancho: 440 mm.


Slide33 l.jpg
SU-1

  • ESCALERAS DE USO GENERAL:

  • TRAMOS:

  • MIN.3 PELDAÑOS cada tramo.

  • ALTURA MÁX. 3,20 m cada tramo.( VER EXCEPCIONES EN 4.22 Y ANCHOS EN TABLA 4.1 Y S I). MIN 1,00 M EN VIVIENDA. Min. 1,20 m en pública concurrencia).

  • PELDAÑOS CON TABICA Y SIN BOCEL PARA EVAC. ASCEND.


Slide34 l.jpg
SU-1

  • ESCALERAS DE USO GENERAL CON TRAMOS CURVOS( ver excepciones 4.2.2.2)

  • Radio de curvatura: constante.

  • HUELLA ≥280 mm a 500 mm del borde interior.

  • HUELLA ≤ 440 mm en el borde exterior.

  • Cumplir relación huella /tabica a 500 mm de ambos bordes.

  • No incluir proyección vertical huella peldaño superior.


Slide36 l.jpg
SU-1

  • ESCALERAS DE USO GENERAL.

  • MESETAS:

  • ANCHURA DEL TRAMO MÁS ANCHO SIN REDUCCIÓN.

  • MARCADO TÁCTIL DEL PRIMER PELDAÑO DESCENDENTE( en mesetas de escaleras de uso público).

  • NO PUERTAS A MENOS DE 40 cm DEL PRIMER PELDAÑO ( en idem).


Slide37 l.jpg
SU-1

  • ESCALERAS DE USO GENERAL.

  • PASAMANOS:

  • Obligatorio: para desniveles >550mm al menos a un lado.

  • Si ancho de escalera >1200mm: pasamanos a ambos lados.

  • Si ancho >2400mm: pasamanos intermedio


Slide38 l.jpg
SU-1

  • ESCALERAS DE USO GENERAL.

  • PASAMANOS:

  • No reducen ancho si no sobresalen de la pared más de 12 cm. Mínimo 40 mm.

  • Altura: entre 900 y 1100mm.

  • Su sujeción no interferirá el paso contínuo de la mano.


Slide39 l.jpg
SU-1

  • RAMPAS:PENDIENTES

  • MÁX.12% EN GENERAL

  • EXCEPCIONES: SILLA RUEDAS 10% (HASTA 3M)

  • 8% (HASTA 6M)

  • 6% (> 6M)

  • APARCAMIENTOS: MÁX.18% para coches y personas


Slide40 l.jpg
SU-1

  • RAMPAS:LONGITUDES

  • TRAMO HASTA 15 M. Pero:

  • PARA SILLA DE RUEDAS: <9 M.

  • ANCHURA: SEGÚN DB-SI.

  • MESETAS: SIN PUERTAS A <400MM DEL ARRANQUE ( MÍN. 1500mm PARA SILLA DE RUEDAS)


Su 1 escalas fijas l.jpg
SU-1ESCALAS FIJAS

  • 0,40 ≤ ANCHO ≤0,80 m.

  • Distancia entre peldaños: ≤ 0,30 m.

  • Si H > 4 m: protección circundante.

  • Subir en su remate la barandilla ≥ 1,00m.


Slide43 l.jpg
SU-1

  • LIMPIEZA DE CRISTALES EXTERIORES DESDE EL INTERIOR.

  • RADIO ABARCABLE:850 MM

  • TODO DESDE ALTURA MÁX.=1300 MM.

  • BLOQUEO DE REVERSIBLES


Slide47 l.jpg
SU-1

  • LIMPIEZA DE CRISTALES EXTERIORES DESDE EL EXTERIOR.( PARA H> 6m):

  • PLATAFORMA DE MANTENIMIENTO

    (ANCHO min. 400 mm ; H min.1200mm)

    O

  • EQUIPAMIENTO DE ACCESO: PREVER PUNTOS FIJOS DE ANCLAJE .RESISTENCIA ADECUADA.
