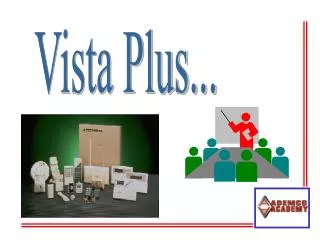

  1. Vista Plus...

  2. EL PANEL VISTA 50P • Seguridad con tecnologia de punta • Flexibilidad • Calendarización y X-10 en un sistema de alarma • Partición con área en común • Capacidad de Teclado global

  3. OBJETIVOS • Al final del curso usted será capaz de: • Instalar un panel Vista 50P utilizando: • zonas • Expansión cableada e inalámbrica • Particiones • Relevadores & Calendarización • Probar la operación del sistema

  4. QUE ES EL VISTA 50P? • 8 particiones independientes • Con lógica de Lobby • 86 zonas • Asignables Individualmente • X-10 y Control de Relevadores • 16 total

  5. CARACTERISTICAS • Calendarización • Armado and Desarmado • Control de Relevadores • Accesos Calendarizados • Memoria de Alarma de 224 Eventos • Capacidad de Impresora

  6. PARTICIONES INDEPENDIENTES • 8 particiones • Teclados • Códigos de Usuarios • Retardos de Entrada y Salida • Lógica de Error de Salida • Tiempo de Campana • Número de cuenta de subscriptores • Calendarización de Auto-armado

  7. ZONAS CABLEADAS • Zona 1 • Hasta 16 sensores de humo de 2-hilos • Zonas 2-8 • Operación NO o NC • EOLR 2000 ohm (habilitado y deshabilitado) • Asignado a cualquier partición • Capacidad de Keyswitch • Zona 9 es NC solo sin EOLR

  8. EXPANSIONMULTIPLEXADA • “Polling Loop” • 2-wire loop incluye datos y corriente • Dispositivos de corriente baja directamente al loop • ID Individual • Disminuye el tiempo y costo de instalación

  9. EXPANSIONMULTIPLEXADA • 64 mA disponibles (depende del panel). • Hasta 2400’ en una pieza de cable • Múltiples loops • 4000’ máximo de cableado total • Se recomienda Twisted pair

  10. DISPOSITIVOSMULTIPLEXADOS • 4208U Expansor de 8 zonas • 4190SN Expansor de 2 zonas • 5192SD Detector de Humo • 4139SN Contacto montable en superficie • 4193SN Expansor de 2 zonas • 4297 Expansor de Polling loop • 998MX PIR • 4278 Quad PIR

  11. EXPANSIONMULTIPLEXADA Bus multiplex DOS HILOS

  12. EXPANSIONINALAMBRICA • Serie Inalámbricos 5800 • Hasta 86 Transmisores • 1 o 2 Receptores • Receptores de Doble Antena • Receptores • 5881ENL = Hasta 8 zonas. • 5881ENM = Hasta 16 zonas. • 5881ENH = Hasta 86zonas

  13. VENTAJAS SERIE 5800 INALAMBRICA Rango Extendido Larga duración de Batería Números de Serie Individuales Cubiertas con tampers No Dip Switches!! • Tipo de Zona 20- Armado Stay • Tipo de Zona 21-Armado Away • Tipo de Zona22- Desarmado

  14. EXPANSIONINALAMBRICA 5814 • Transmisor Ultra-Pequeño Puerta/Ventana • Circuito #1 - Reed Switch Integrado • Tamper • Batería de Litio de Larga Duración • Soporta Todos los Tipos de Zona • Totalmente Supervisados • Dimensiones • 1-1/2”H x 1-1/5”W x 3/5”D

  15. Serie Ademco 5800 Transmisores Inalámbricos En Alarma A 45 F Grados Restablecimiento a 53 F Grados Supervisado 5816 TEMP EXPANSIONINALAMBRICA

  16. Serie Ademco 5800 Transmisores Inalámbricos Soporta 3 Circuitos Programables Individuales 1 Circuito Opcional N/O Soporta Todos los Tipos de Zona Supervisado 5817 EXPANSIONINALAMBRICA

  17. Serie Ademco 5800 Transmisores Inalámbricos Transmisor Embutido Oculto Reed Switch Magnético Transmisor Soporta Todos los Tipos de Zona Supervisado 5818 EXPANSIONINALAMBRICA

  18. Transmisor Procesador de Shock Circuito #1 Sensor de Shock Integrado Circuito #2 Reed Integrado Circuito #3 Circuito Cableado Soporta todos los Tipos de Zona Batería de Litio de Larga Duración Supervisado 5819 EXPANSIONINALAMBRICA

  19. 5816 [mn] Serie Ademco 5800 Transmisores Inalámbricos 5816 “mn-Bajo Perfil” Circuito # 1 Circuito Cableado Circuito # 2 Reed Switch Integrado Soporta Todos los Tipos de Zona Totalmente Supervisado EXPANSIONINALAMBRICA

  20. 5819WHS Serie Ademco 5800 Transmisores Inalámbricos Circuito #1 Salida de Shock Circuito #2 Reed Integrado Circuito #3 Circuito Cableado Soporta Todos los Tipos de Zona Supervisado EXPANSIONINALAMBRICA

  21. Serie Ademco 5800 Transmisores Inalámbricos Detector de Choque/Cristal Requiere Sonido Y Choque Sensibilidad Ajustable Protección desde la Misma Pared Rango de hasta 20 pies Supervisado 5850 EXPANSIONINALAMBRICA

  22. Serie Ademco 5800 Transmisores Inalámbricos Infrarrojo Pasivo Elemento Dual Conteo de Pulso Seleccionable Bloqueo de 3 Minutos Lentes Opcionales Supervisado 5890PI EXPANSIONINALAMBRICA

  23. Serie Ademco 5800 Transmisores Inalámbricos 5808 Fotoeléctrico Sensores de Calor Integrados Usa Baterías de Litio de Larga Duración 5806 & 5807 Usa Baterías de 9 Volt Supervisado 5808LST EXPANSIONINALAMBRICA

  24. Sensor de Temperatura Calor/Porcentaje-de-Aumento Montaje en Techo o Pared Termostato Integrado Se Dispara a 135o F o al Subir la Temperatura a 15o F o Más por Minuto Batería de Litio de Larga Duración 5809 EXPANSIONINALAMBRICA

  25. Serie Ademco 5800 Transmisores Inalámbricos Llavero 4 Botones 4 Botones Programables Se Une al Portallaves No Supervisado Puede Llevárselo del Sitio 5804 EXPANSIONINALAMBRICA

  26. Serie Ademco 5800 Transmisores Inalámbricos Transmisor Portátil de 4 Botones 4 Botones Programables Portátil o Montado en Pared No Supervisado Puede Llevárselo De la Instalación 5801 EXPANSIONINALAMBRICA

  27. Serie Ademco 5800 Transmisores Inalámbricos 1 Botón Programable Se Une A Portallavero Broche para Cinturón Programable Como Supervisado No Supervisado 5802 [mn ] EXPANSIONINALAMBRICA

  28. Transmisor Angosto de Doble Botón Se Une A Portallavero Broche para Cinturón Batería de Litio de Larga Duración Programable Como Supervisado No Supervisado 5802 [mn2 ] EXPANSIONINALAMBRICA

  29. EXPANSIONINALAMBRICA • Serie Ademco 5800 Transmisores Inalámbricos • Teclado inalambrico • Bidireccional • Funciones de usuario desde este teclado. • No Supervisado • Requiere el 5800TM en el panel. 5827BD

  30. EXPANSIONINALAMBRICA 5804BD • Serie Ademco 5800 Transmisores Inalámbricos • Transmisor bidireccional 4 Botones • No Supervisado • Puede Llevárselo del Sitio • Requiere el uso del 5800TM

  31. TECLADOS • 16 Teclados-máximo • Teclado alfanumérico para programar • Gran variedad de teclados!

  32. DISPOSITIVOSPERIFERICOS • Hasta 16 dispositivos direccionables • Teclados, receptores rf, módulos de relevadores, módulo vip • Habilitado por programación de dispositivos 15

  33. DISPOSITIVOSPERIFERICOS BUS DE CUATRO HILOS Hasta 16 dispositivos perifericos conectados.

  34. MODULO DE VOZ 4285 • Funciona como Teclado desde la comodidad de cualquier telefono. • Control de relevadores • Puede ser supervisado • Asignable a cualquier partición *NO PROGRAMACION O PANICO

  35. SALIDAS DE RELEY Y X-10 • 16 Salidas de relevador • Cualquier combinación de X-10 ó 4204 • X-10 • Utilizando 4300 • 4204 Módulo de relevadores • Conectado a las teminales del teclado

  36. BITACORA DEEVENTOS • Capacidad de Impresora Local • Ultimos 224 eventos almacenados en memoria • Los eventos son almacenados por: • Sistema • Alarmas • Restablecimientos • Abiertos y Cerrados

  37. CALENDARIZACION • Auto armado y desarmado • Calendarización de Abiertos y Cerrados • 20 Ventanas de tiempo • 20 Eventos calendarizados • 20 Funciones programables por el usuario final

  38. ACCESO CONTROLADO • Activación de un relevador con códigos de usuario • Código de Usuario + Cero • Relevador separado por cada partición. • Calendarización de Usuario • Limite usuarios por dia y tiempo • Active usuarios por particion

  39. PROGRAMACION • Programación utilizando un teclado Alfanumérico Modelo 6139. • En Paneles del Vista 10 al Via 30 el teclado debe de encontrarse en la direccion 31. • En Paneles Vista 40 en adelante el teclado se debe encontrar en la direccion 00.

  40. PROGRAMACION ??? • Para direccionar el teclado. Se requiere presionar las teclas “1” y “3” al mismo tiempo dentro de los primeros 30 segundos de encendido el teclado. Despues de esto la direccion puede ser incluida presionando las teclas de la direccion seguido de la tecla “*”.

  41. PROGRAMACION Programación utilizando Software Vlink (DOS) o Compass Downloading (Windows). Modem Hayes utilizando línea telefónica Módulo 4100SM, conexión directa al panel (en paneles con salida a impresora).

  42. PROGRAMACION • Utilizar modems recomendados solamente ! • Bitacora de Eventos • Candado de Programción local • Armar/Desarmar/Bypass por partición • Upload/Download/Agregar usuarios

  43. MODOS DE MENU.PROGRAMACION AMIGABLE • #93 Modo de Programación Amigable • Dispositivos • Zonas • Descripciones Alfanuméricas • Relevadores y X-10 • #80 Programación de Calendarización • #81 Programación de Usuario Final

  44. CODIGOS DE USUARIOS • 75 Usuarios en cada “partición” • “No” divididos entre las 8 particiones • 7 niveles de autoridad • Calendarización de acceso de usuarios • Amago • Armado Rápido por partición

  45. MACROS DEL TECLADO • Un Macro por partición • Series de comandos • Asignado a la tecla “D” • Bypass de zonas • Hasta 16 teclas oprimidas en “! UNA SOLA !”...

  46. ZONAS CRUZADAS • 2 zonas disparadas en un periodo de 5 minutos • 4 conjuntos de zonas cruzadas • Deben proteger la misma área • Misma partición

  47. CARACTERISTICAS DEERROR DE SALIDA • Lógica de Error de Salida • Puerta abierta • Sonido externo • Señal de salida de alarma • Reseteo de retardo de salida • Permite re-entrar sin desarmar

  48. MANUAL DE USUARIOINTEGRADO • Presionando y sosteniendo por 5 segundos cualquiera de las teclas de función del teclado, se desplegará una breve explicación de la función en el display

  49. DESCRIPCIONES ALFANUMERICAS • Lista completa de descripciones alfanuméricas para zonas • 20 palabras personalizables • Descipciones de voz para el módulo de voz 4286 • Descripciones de voz para los relevadores • Display personalizable por partición

  50. PALABRASPERSONALIZADAS • Un total de 20 palabras personalizadas • Ejemplo: Pedro’s Bedroom • Pedro = Palabra Personalziada • Bedroom = de la lista maestra
