C âmeras

1. Câmeras Eng 639 – Processamento de Imagens Digitais

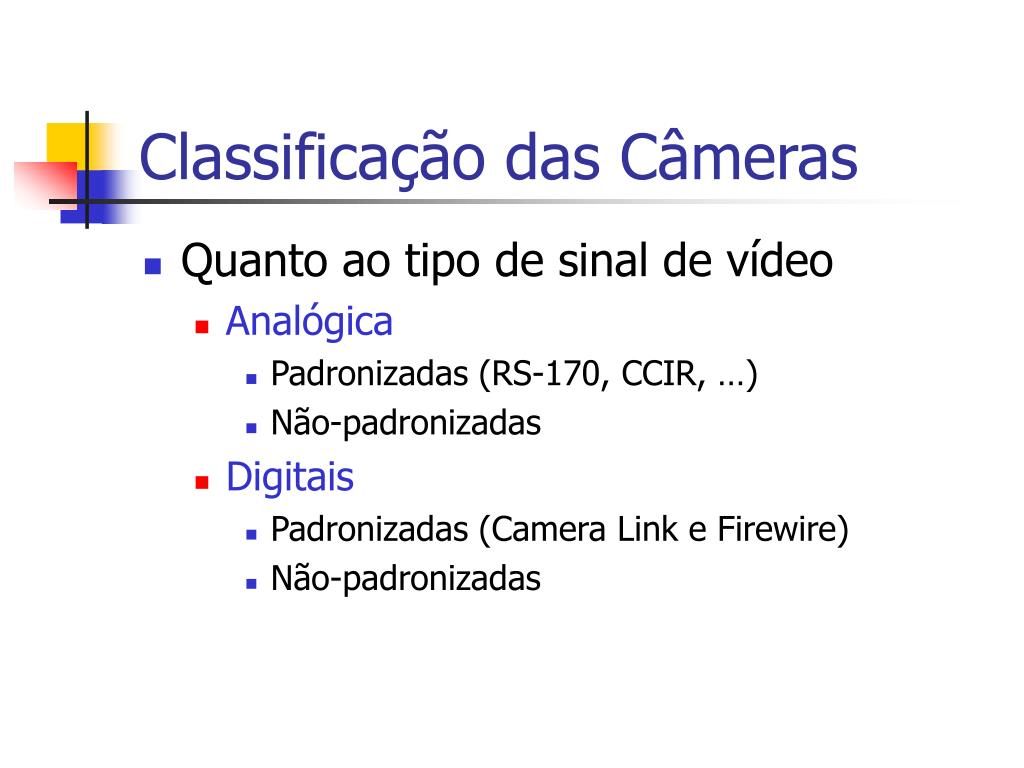

2. Classificação das Câmeras • Quanto ao tipo de sinal de vídeo • Analógica • Padronizadas (RS-170, CCIR, …) • Não-padronizadas • Digitais • Padronizadas (Camera Link e Firewire) • Não-padronizadas

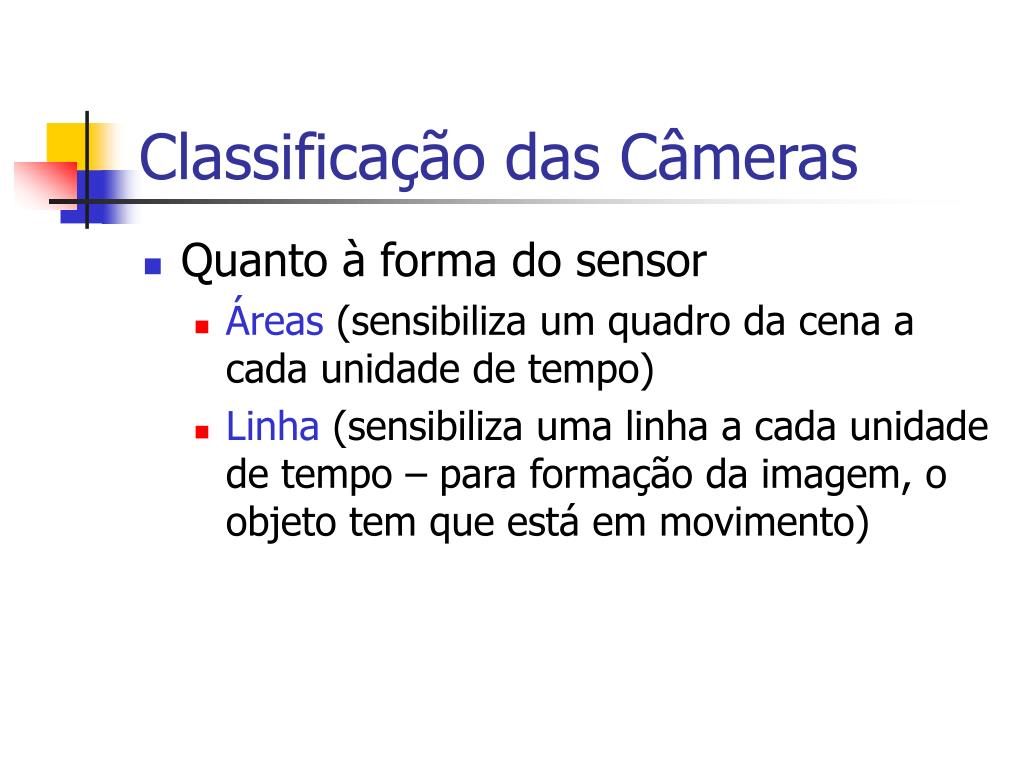

3. Classificação das Câmeras • Quanto à forma do sensor • Áreas (sensibiliza um quadro da cena a cada unidade de tempo) • Linha (sensibiliza uma linha a cada unidade de tempo – para formação da imagem, o objeto tem que está em movimento)

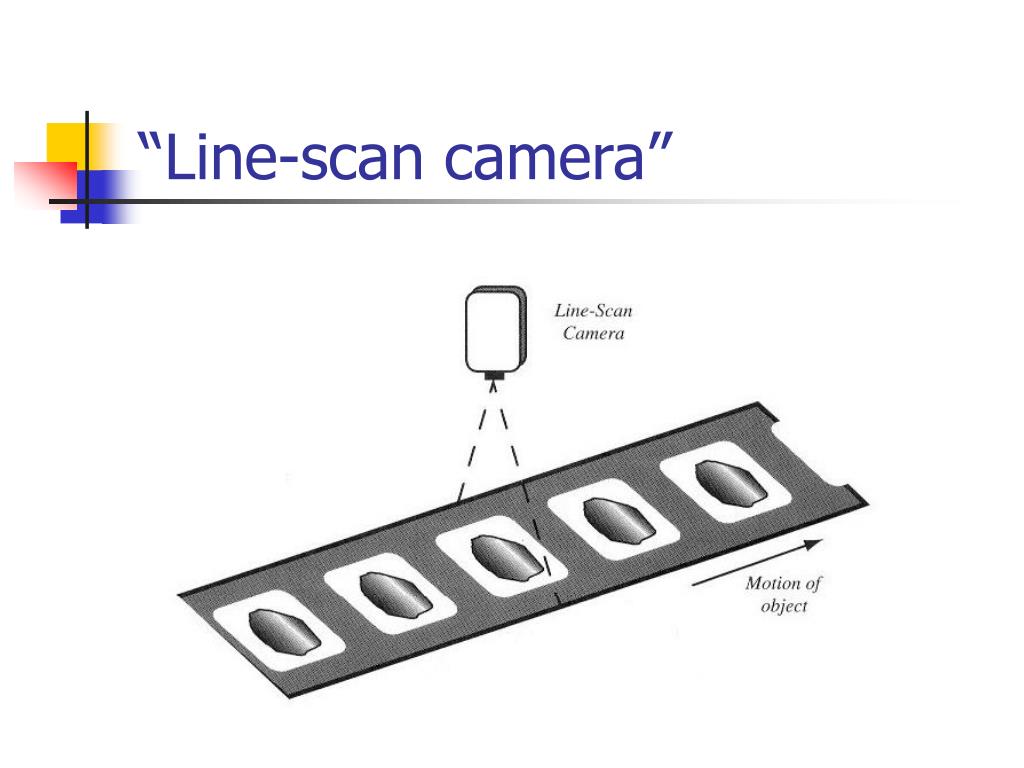

4. “Line-scan camera”

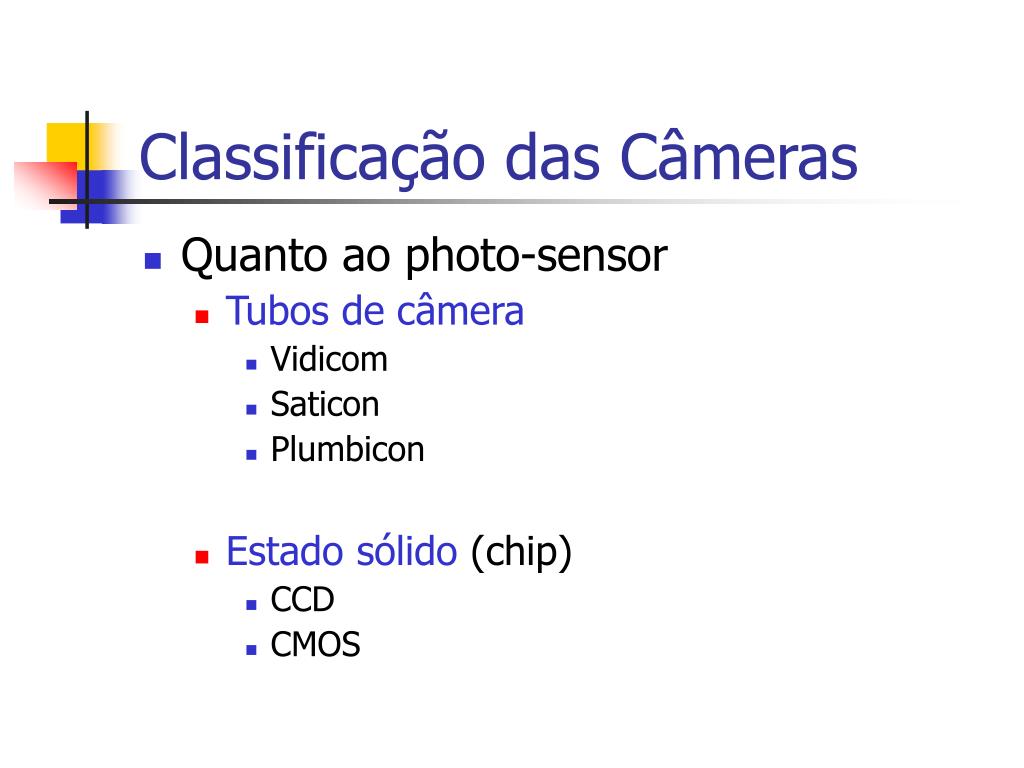

5. Classificação das Câmeras • Quanto ao photo-sensor • Tubos de câmera • Vidicom • Saticon • Plumbicon • Estado sólido (chip) • CCD • CMOS

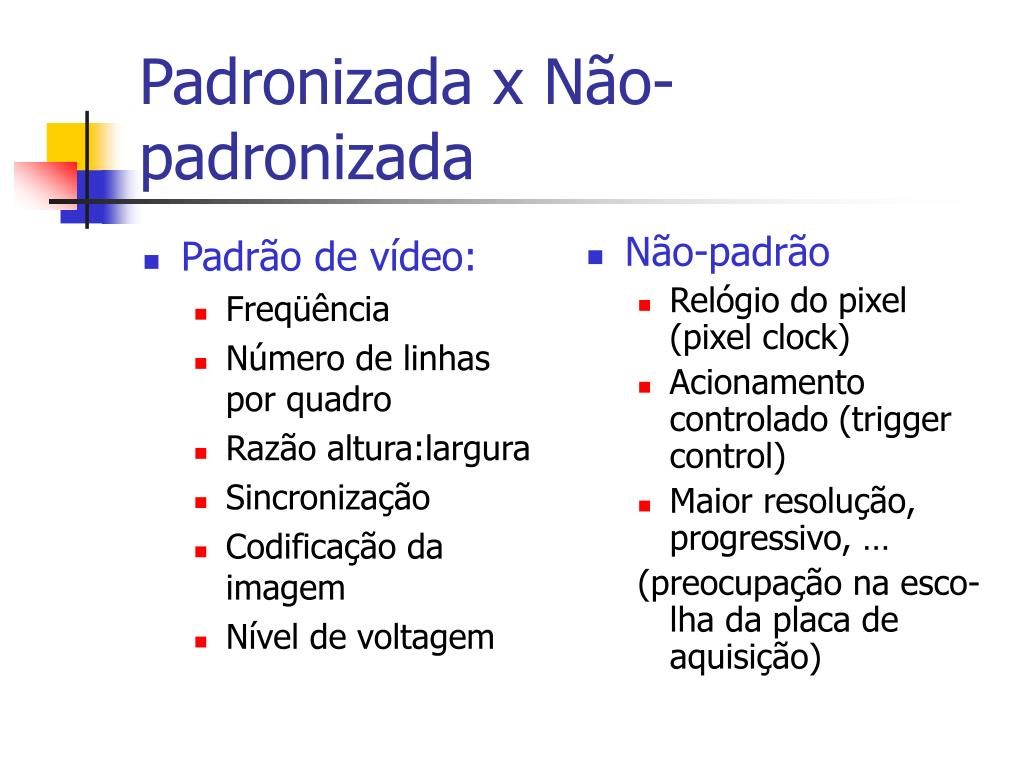

6. Padrão de vídeo: Freqüência Número de linhas por quadro Razão altura:largura Sincronização Codificação da imagem Nível de voltagem Não-padrão Relógio do pixel (pixel clock) Acionamento controlado (trigger control) Maior resolução, progressivo, … (preocupação na esco-lha da placa de aquisição) Padronizada x Não-padronizada

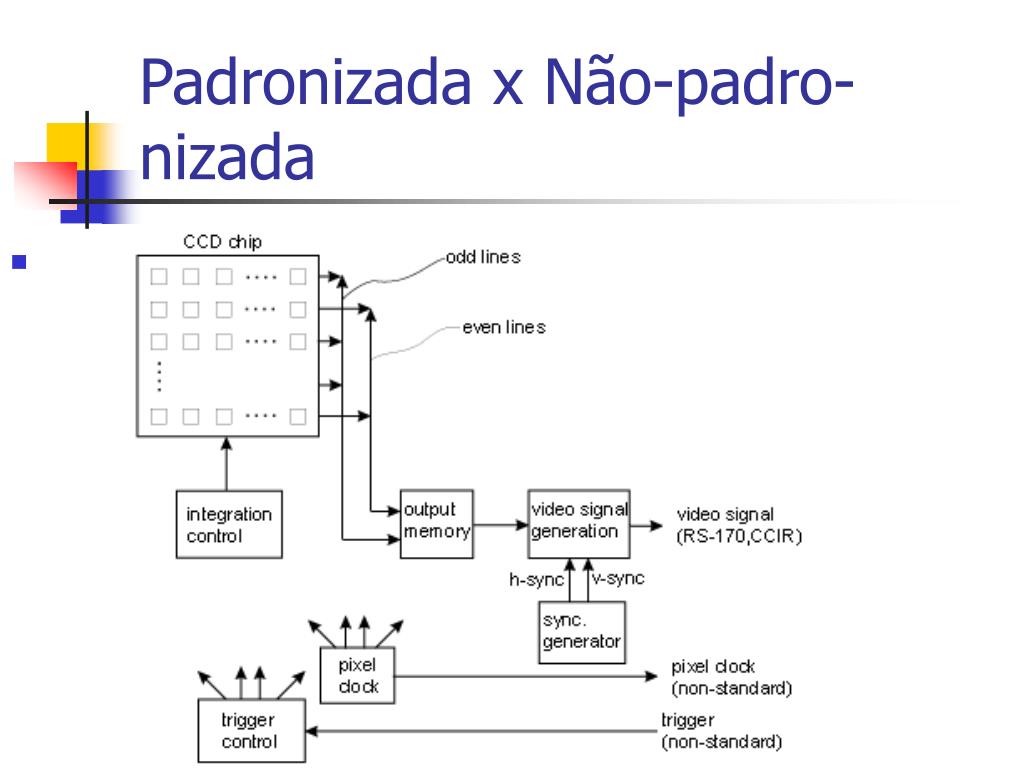

7. Padronizada x Não-padro-nizada

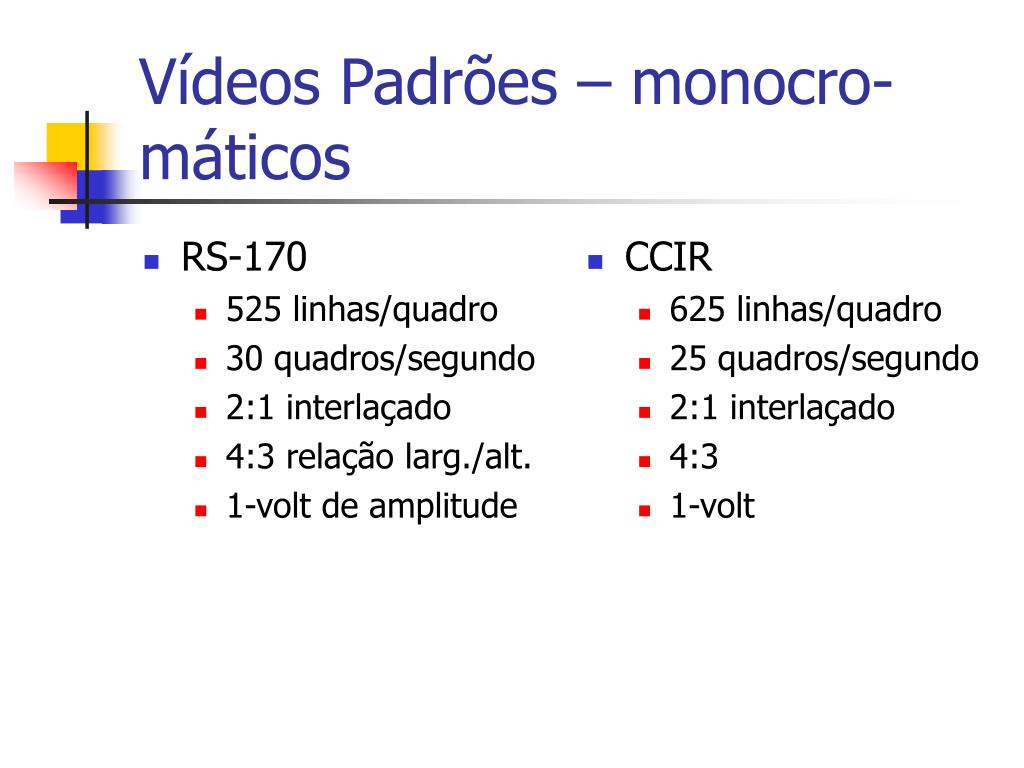

8. RS-170 525 linhas/quadro 30 quadros/segundo 2:1 interlaçado 4:3 relação larg./alt. 1-volt de amplitude CCIR 625 linhas/quadro 25 quadros/segundo 2:1 interlaçado 4:3 1-volt Vídeos Padrões – monocro-máticos

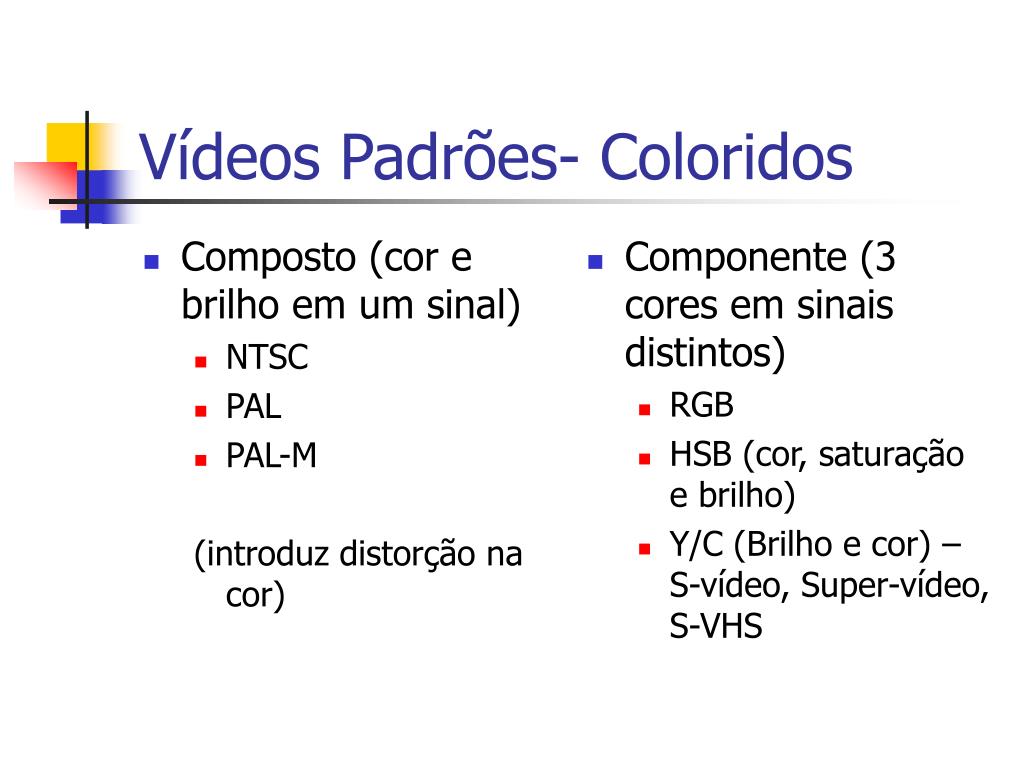

9. Composto (cor e brilho em um sinal) NTSC PAL PAL-M (introduz distorção na cor) Componente (3 cores em sinais distintos) RGB HSB (cor, saturação e brilho) Y/C (Brilho e cor) – S-vídeo, Super-vídeo, S-VHS Vídeos Padrões- Coloridos

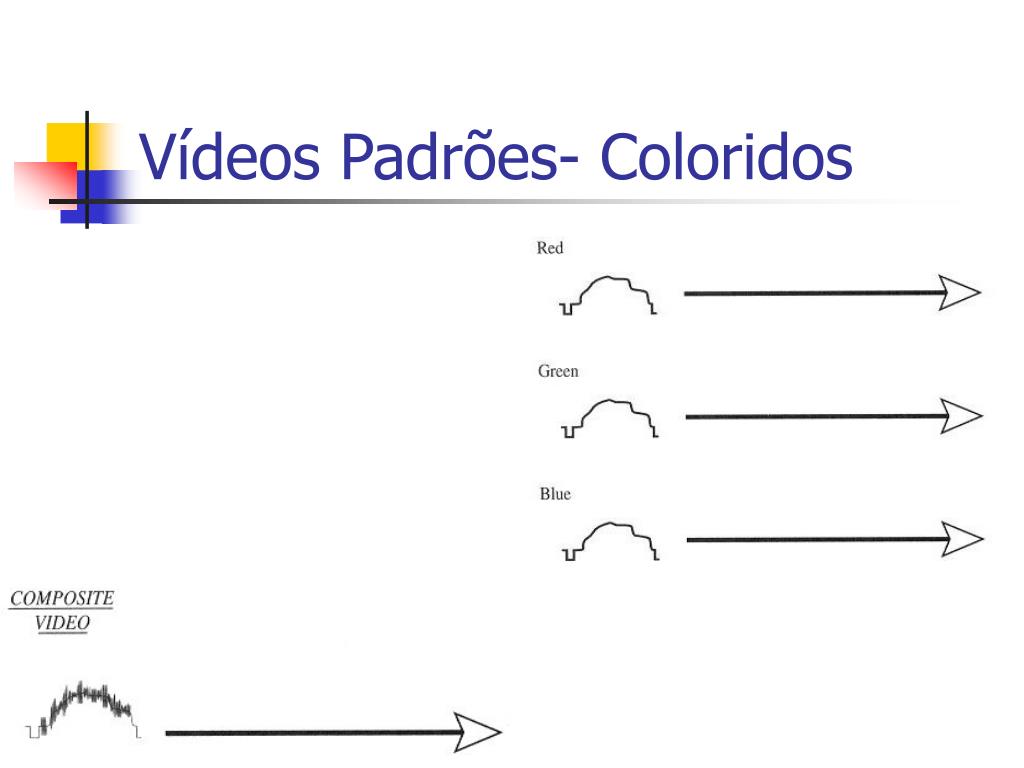

10. Vídeos Padrões- Coloridos

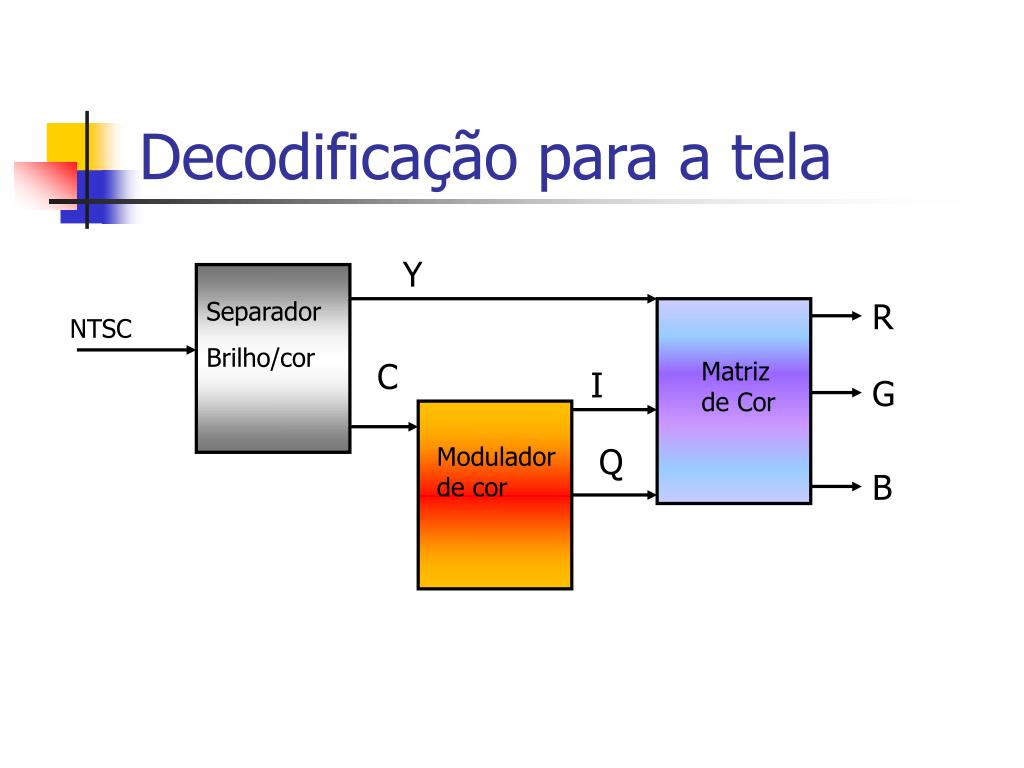

11. Decodificação para a tela Y Separador Brilho/cor R NTSC C Matriz de Cor I G Modulador de cor Q B

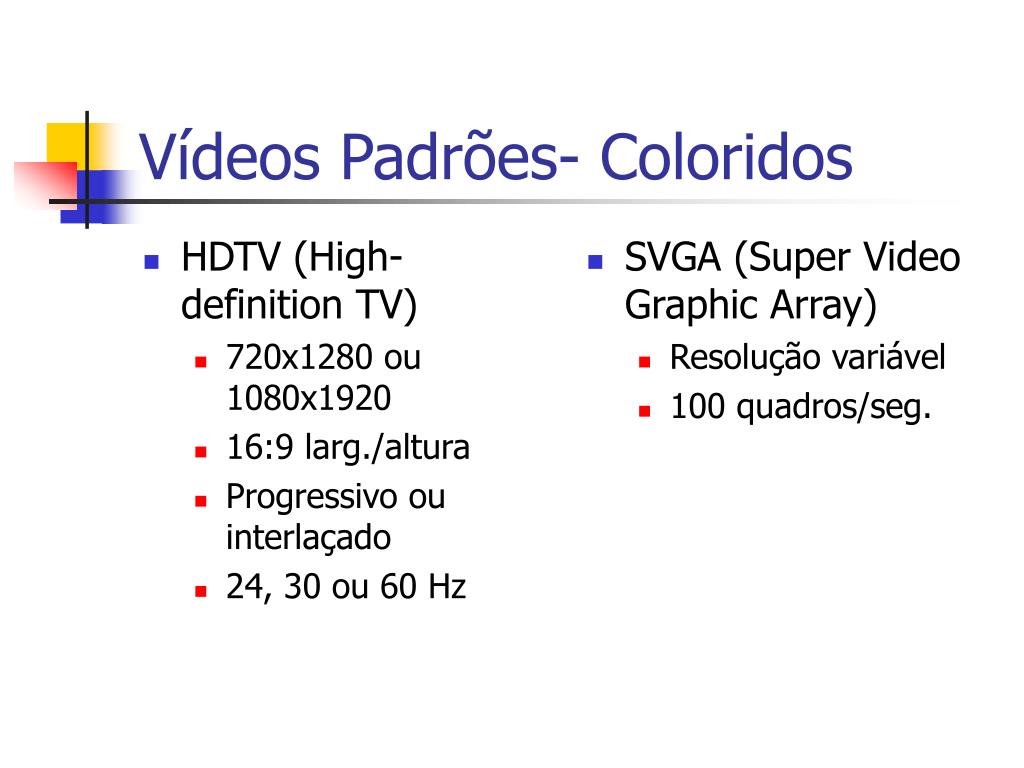

12. HDTV (High-definition TV) 720x1280 ou 1080x1920 16:9 larg./altura Progressivo ou interlaçado 24, 30 ou 60 Hz SVGA (Super Video Graphic Array) Resolução variável 100 quadros/seg. Vídeos Padrões- Coloridos

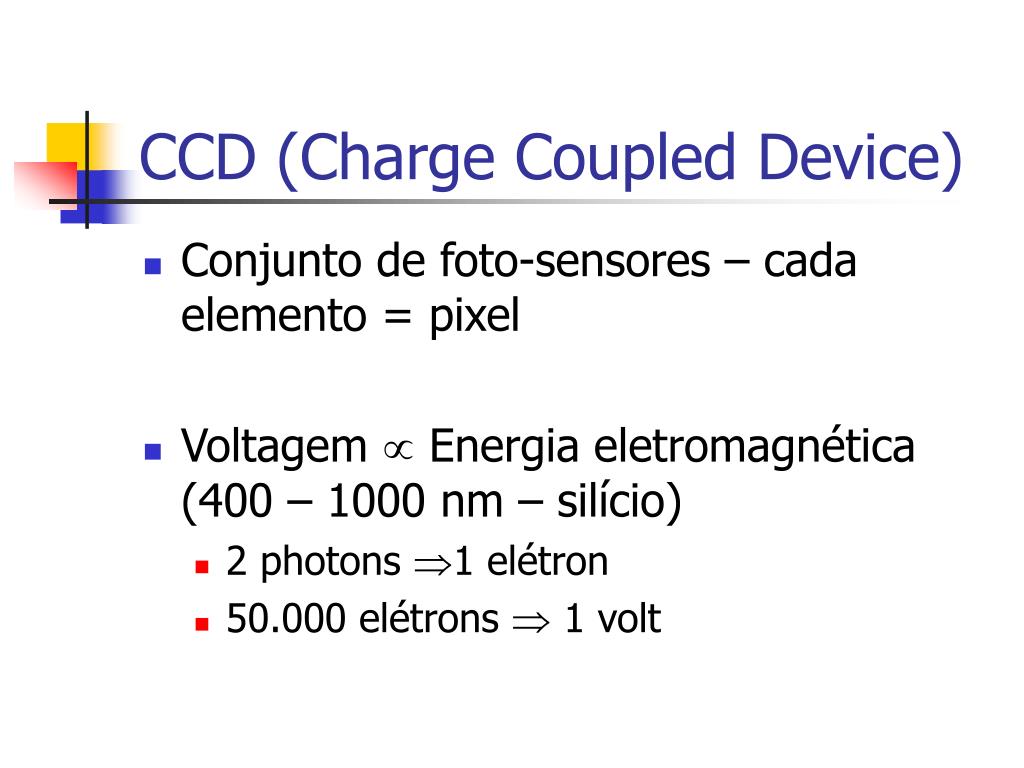

13. CCD (Charge Coupled Device) • Conjunto de foto-sensores – cada elemento = pixel • Voltagem  Energia eletromagnética (400 – 1000 nm – silício) • 2 photons 1 elétron • 50.000 elétrons  1 volt

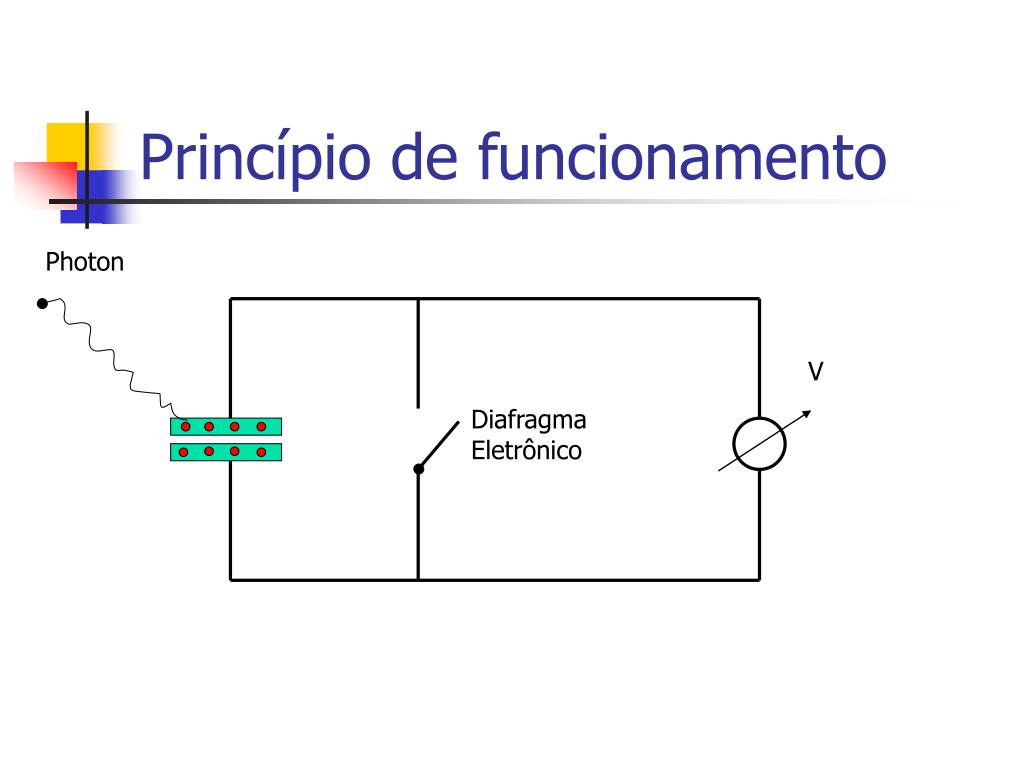

14. Princípio de funcionamento Photon V Diafragma Eletrônico

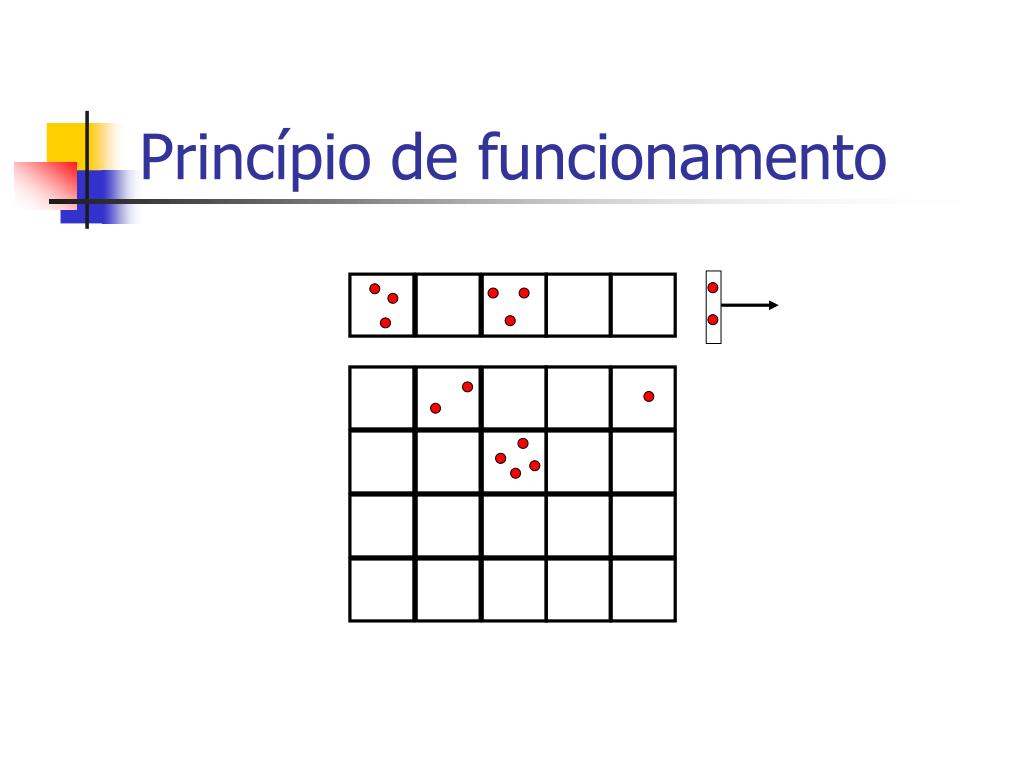

15. Princípio de funcionamento

16. Princípio de funcionamento

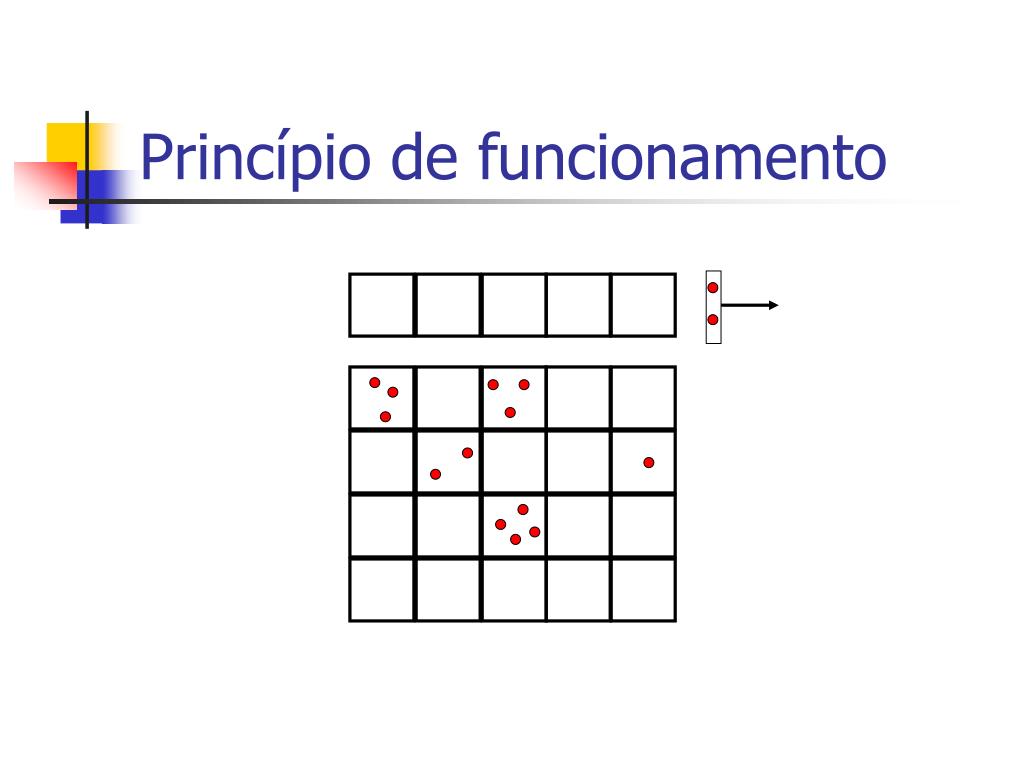

17. Princípio de funcionamento

18. Princípio de funcionamento

19. Princípio de funcionamento

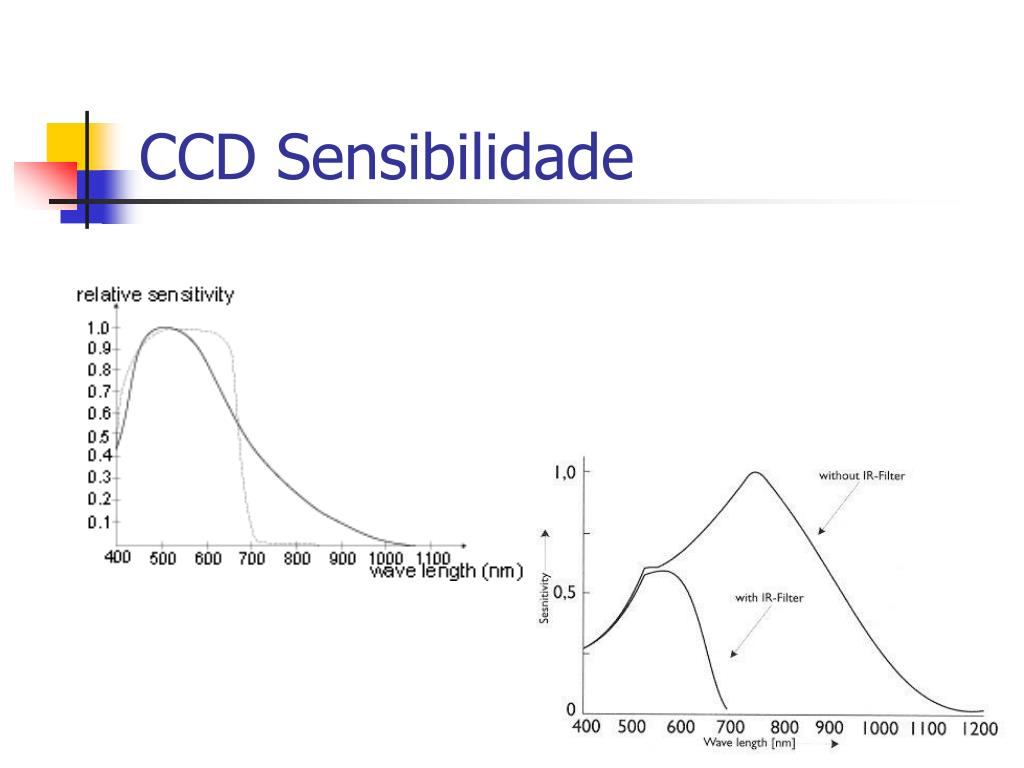

20. CCD Sensibilidade

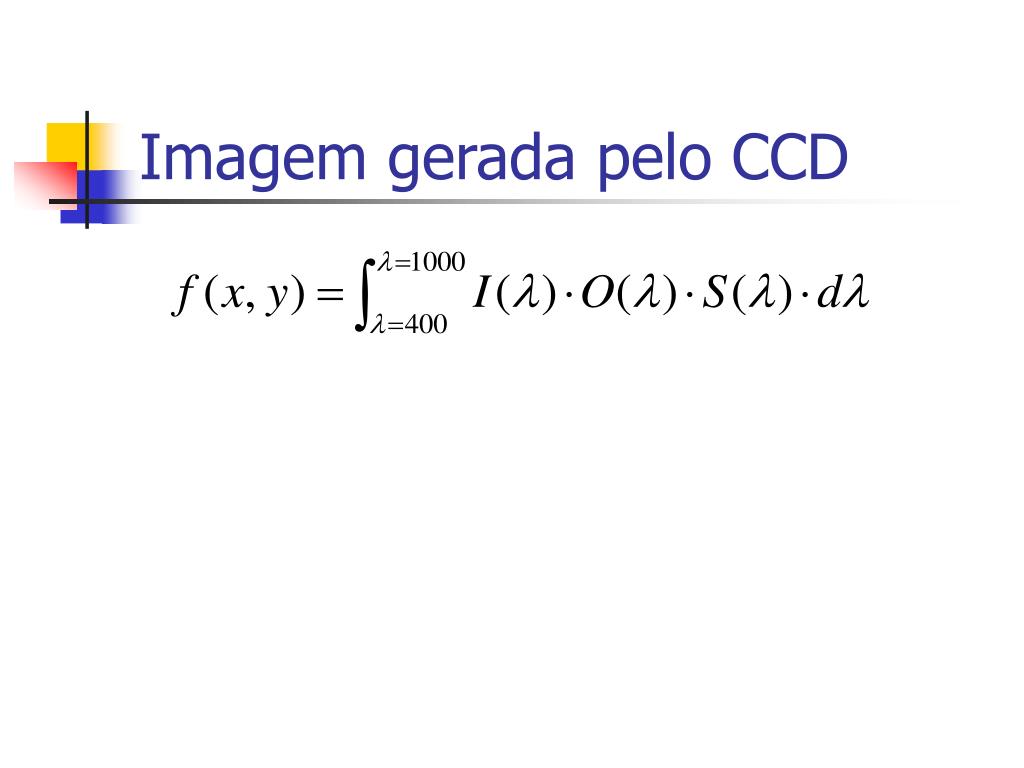

21. Imagem gerada pelo CCD

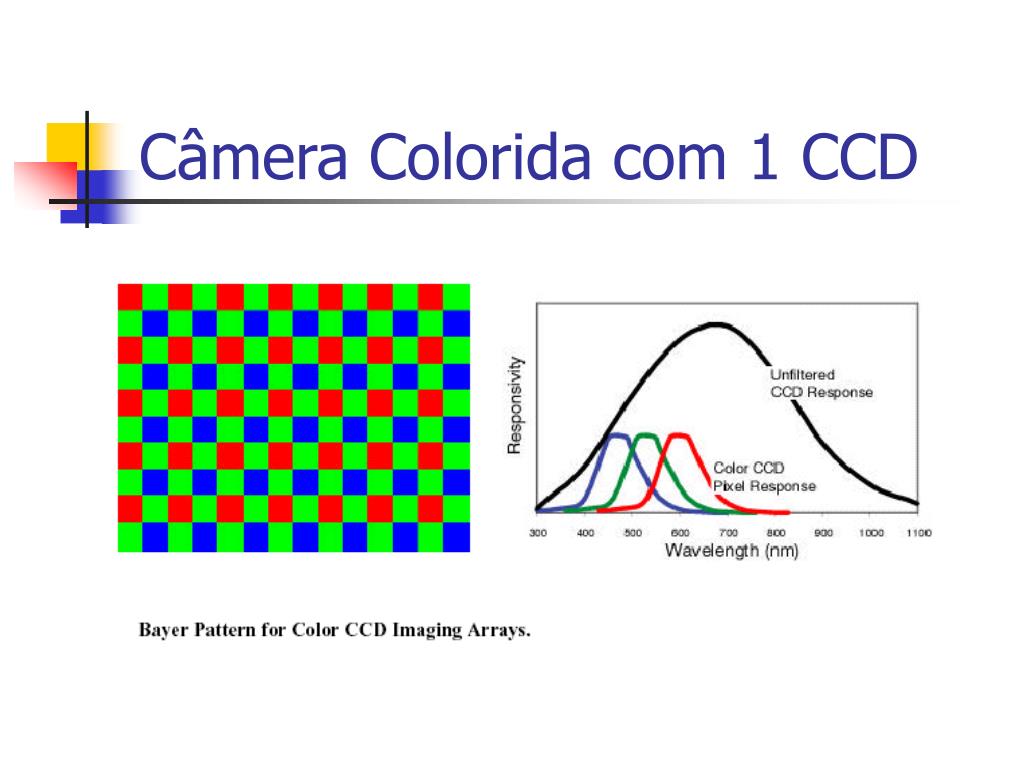

22. Câmera Colorida com 1 CCD

23. Câmera colorida com 1 CCD

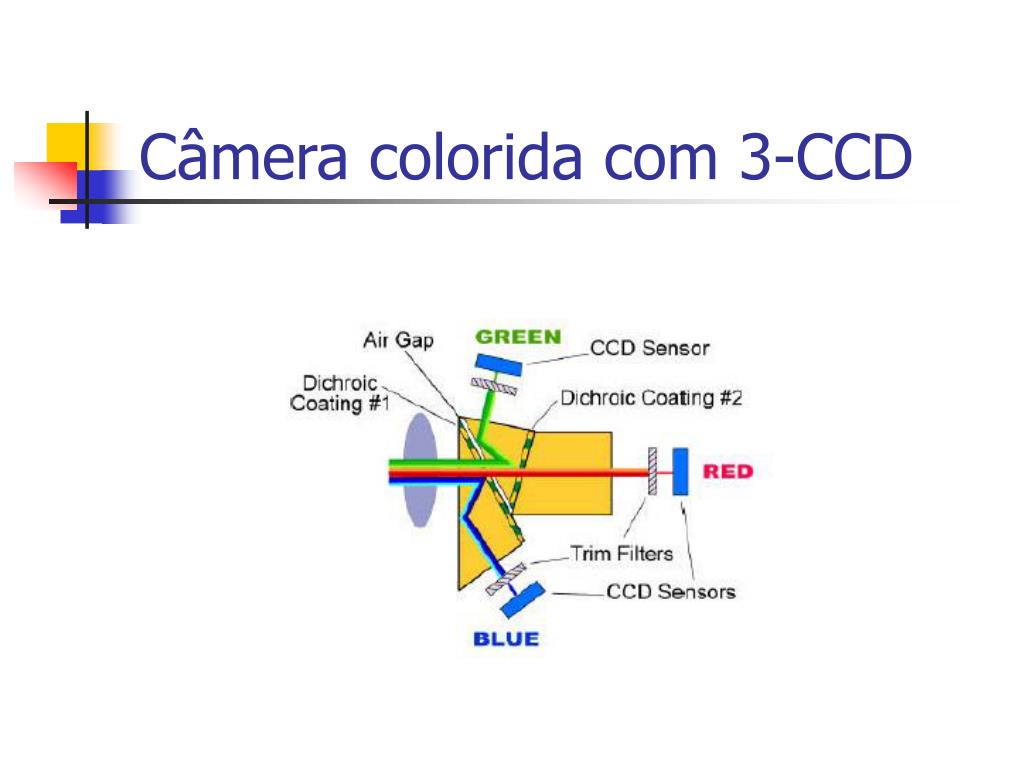

24. Câmera colorida com 3-CCD

25. Câmera colorida com 3-CCD

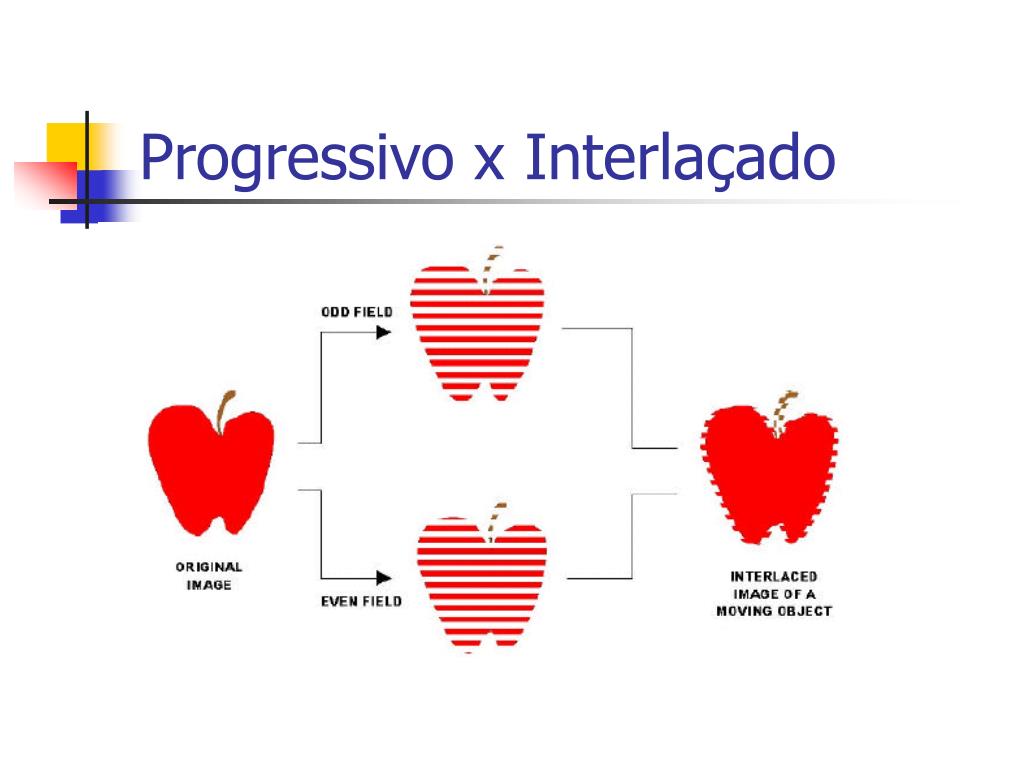

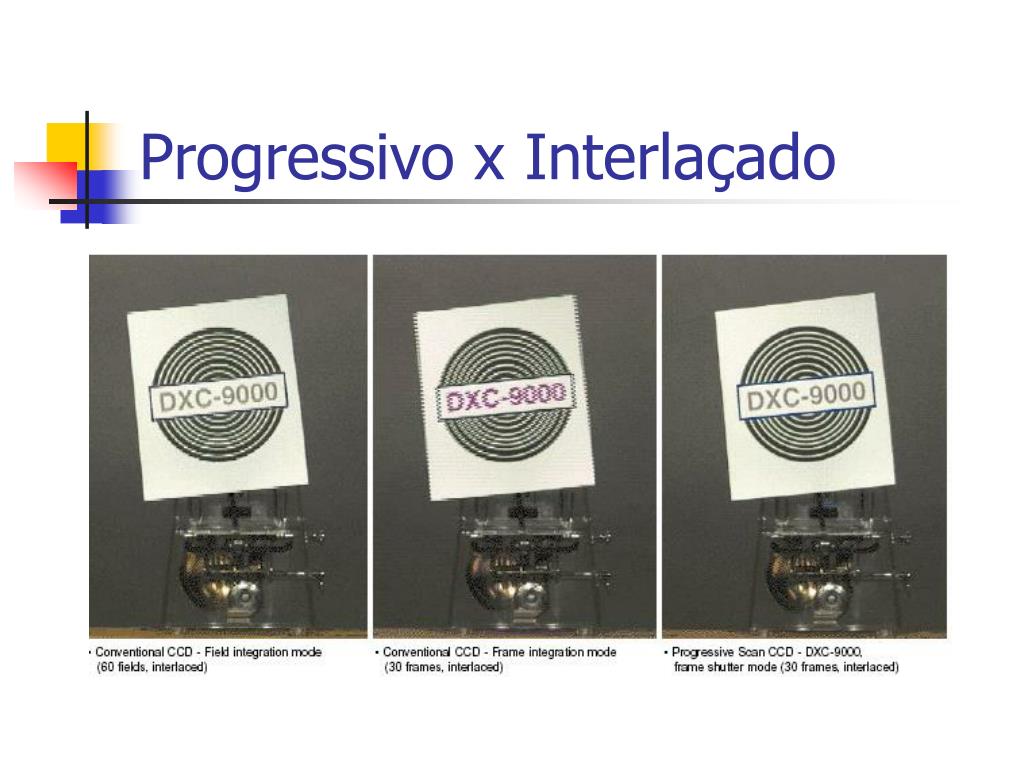

26. Progressivo x Interlaçado

27. Progressivo x Interlaçado

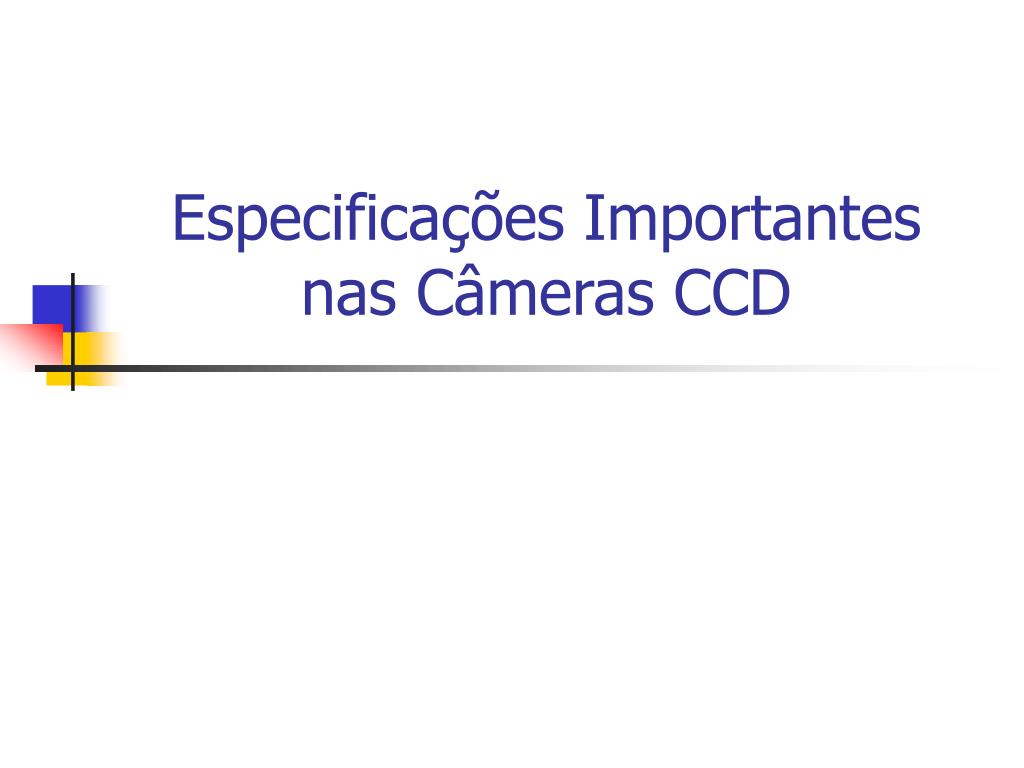

28. Especificações Importantes nas Câmeras CCD

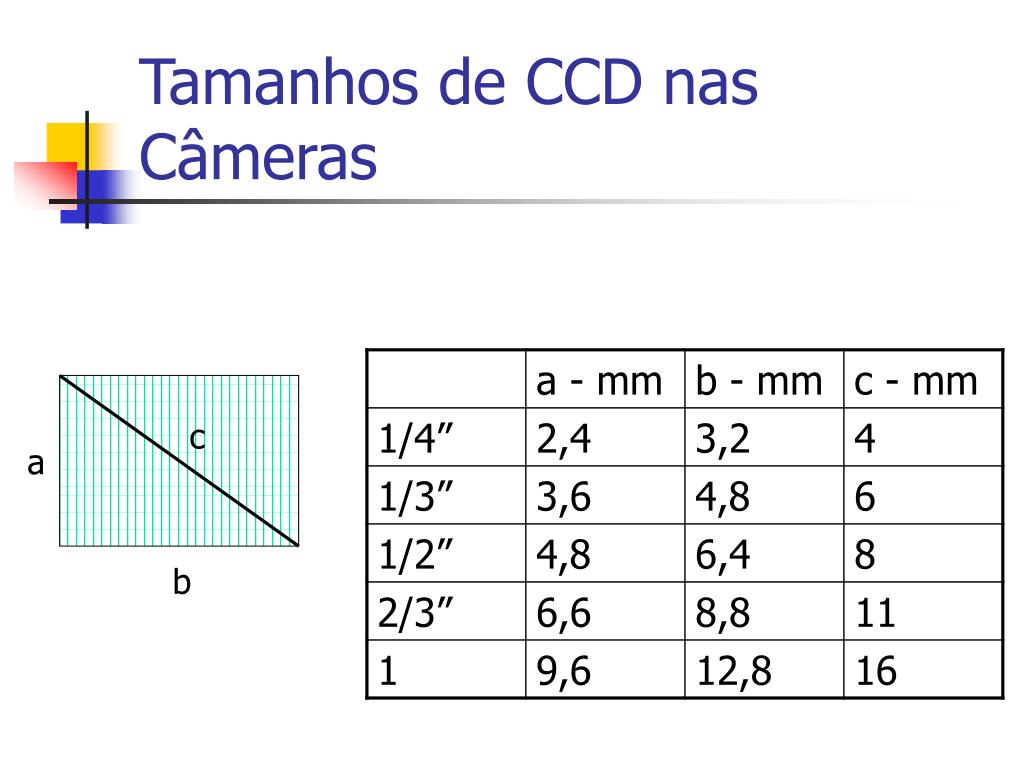

29. Tamanhos de CCD nas Câmeras c a b

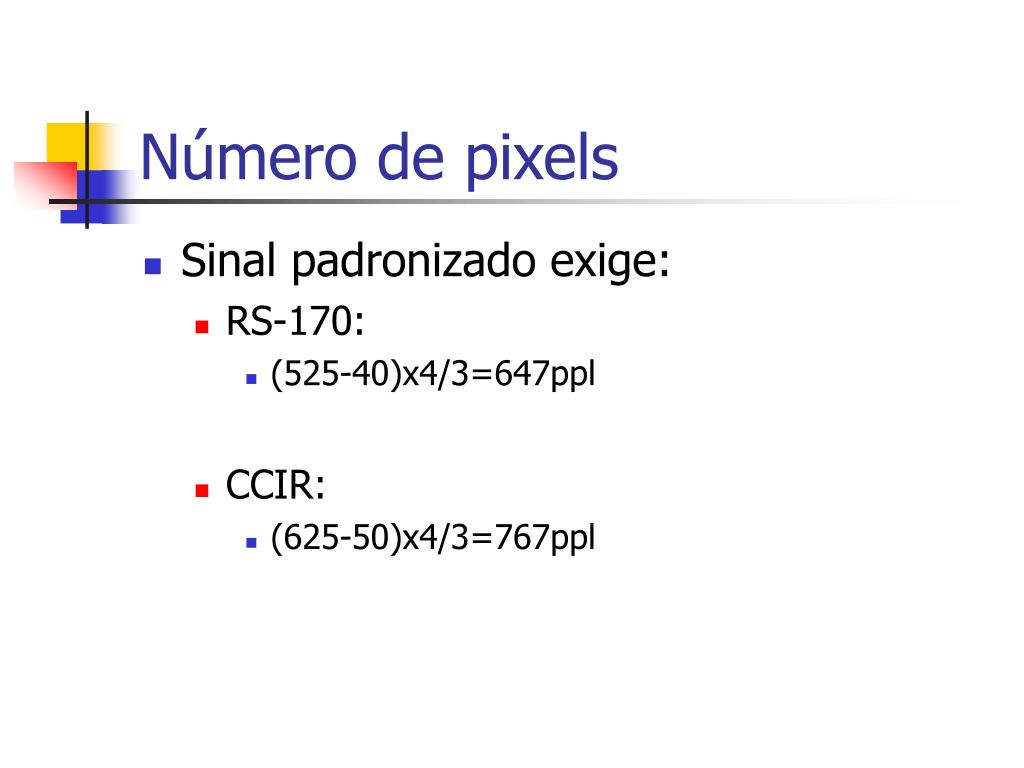

30. Número de pixels • Sinal padronizado exige: • RS-170: • (525-40)x4/3=647ppl • CCIR: • (625-50)x4/3=767ppl

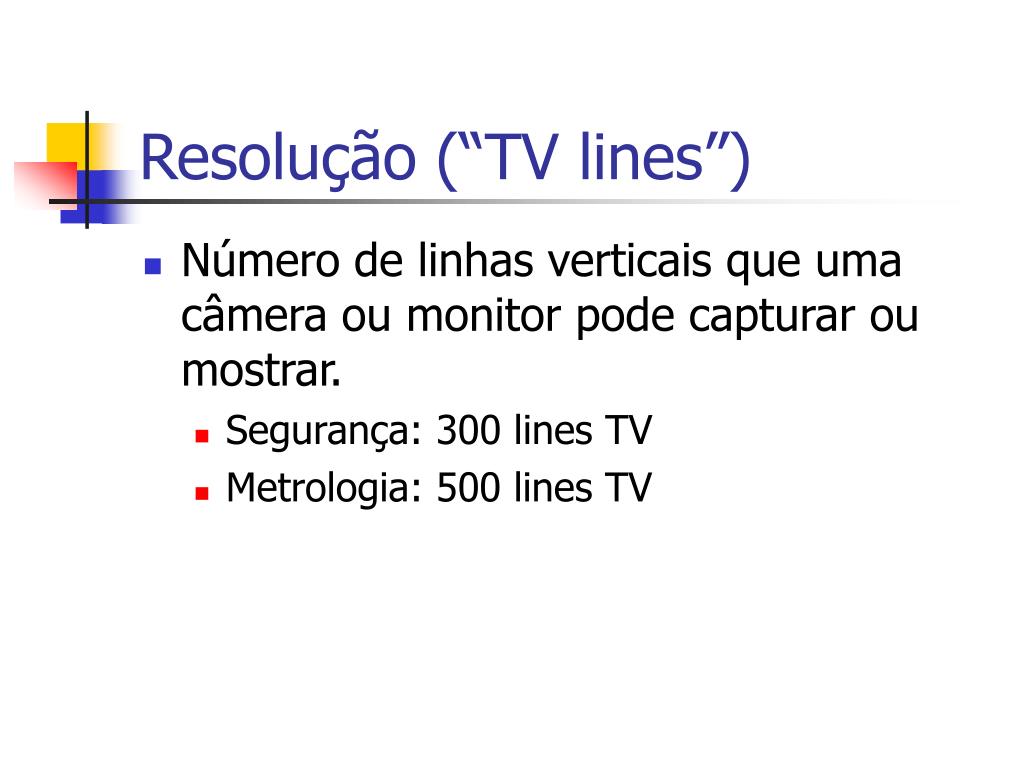

31. Resolução (“TV lines”) • Número de linhas verticais que uma câmera ou monitor pode capturar ou mostrar. • Segurança: 300 lines TV • Metrologia: 500 lines TV

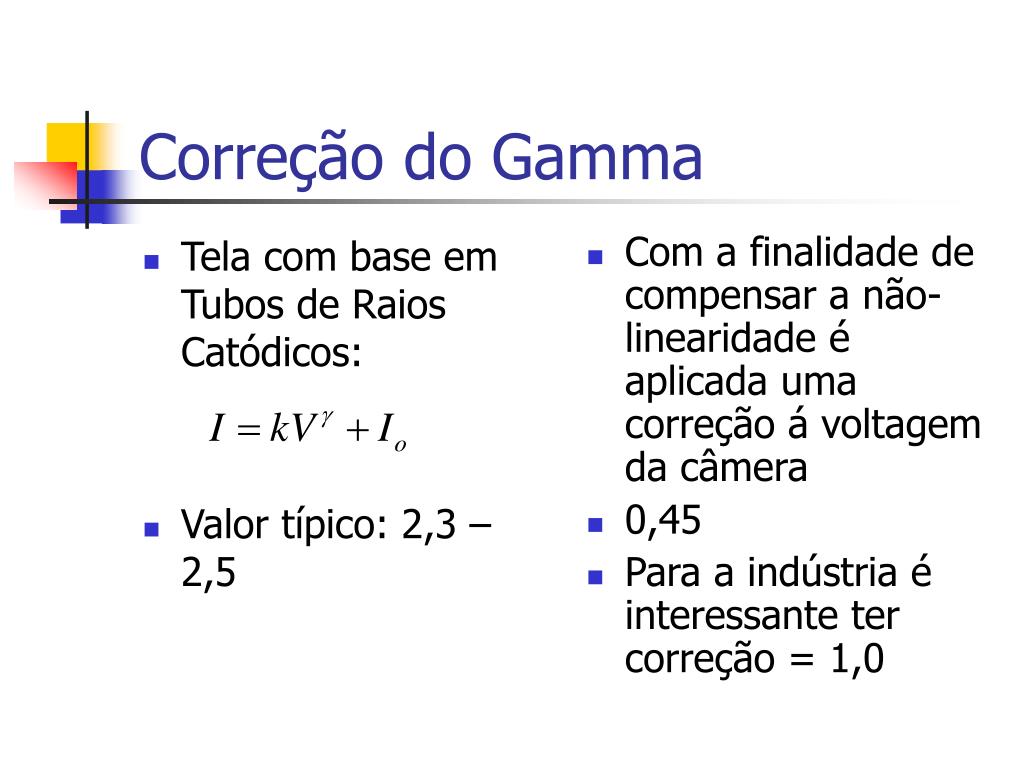

32. Tela com base em Tubos de Raios Catódicos: Valor típico: 2,3 – 2,5 Com a finalidade de compensar a não-linearidade é aplicada uma correção á voltagem da câmera 0,45 Para a indústria é interessante ter correção = 1,0 Correção do Gamma

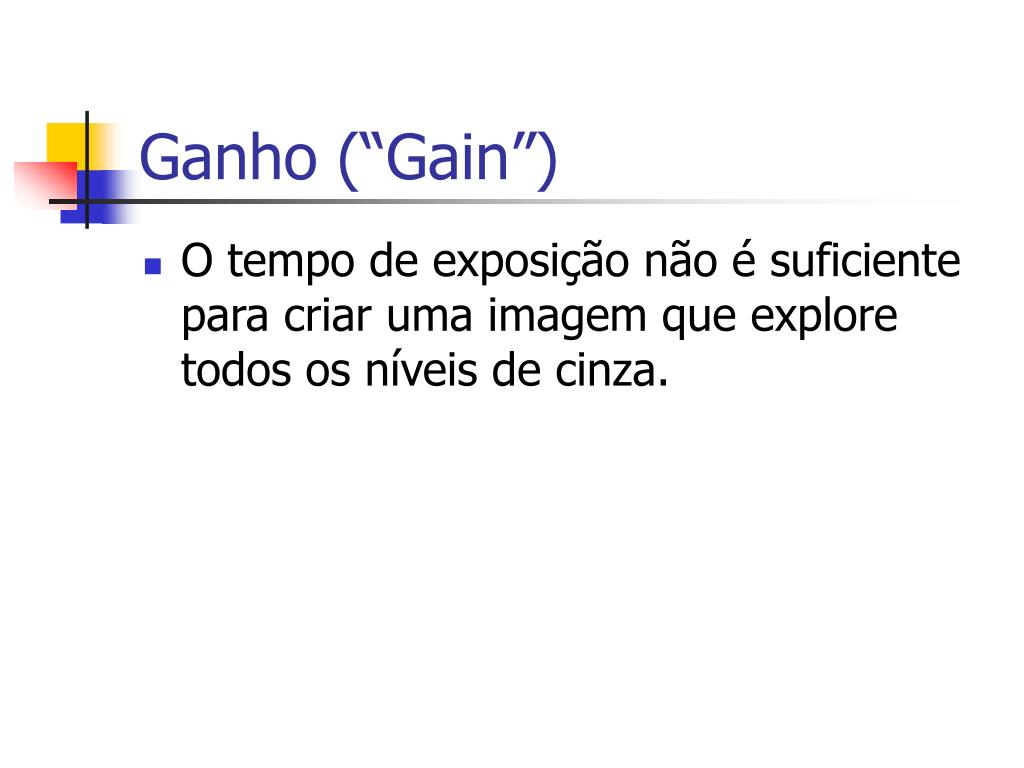

33. Ganho (“Gain”) • O tempo de exposição não é suficiente para criar uma imagem que explore todos os níveis de cinza.

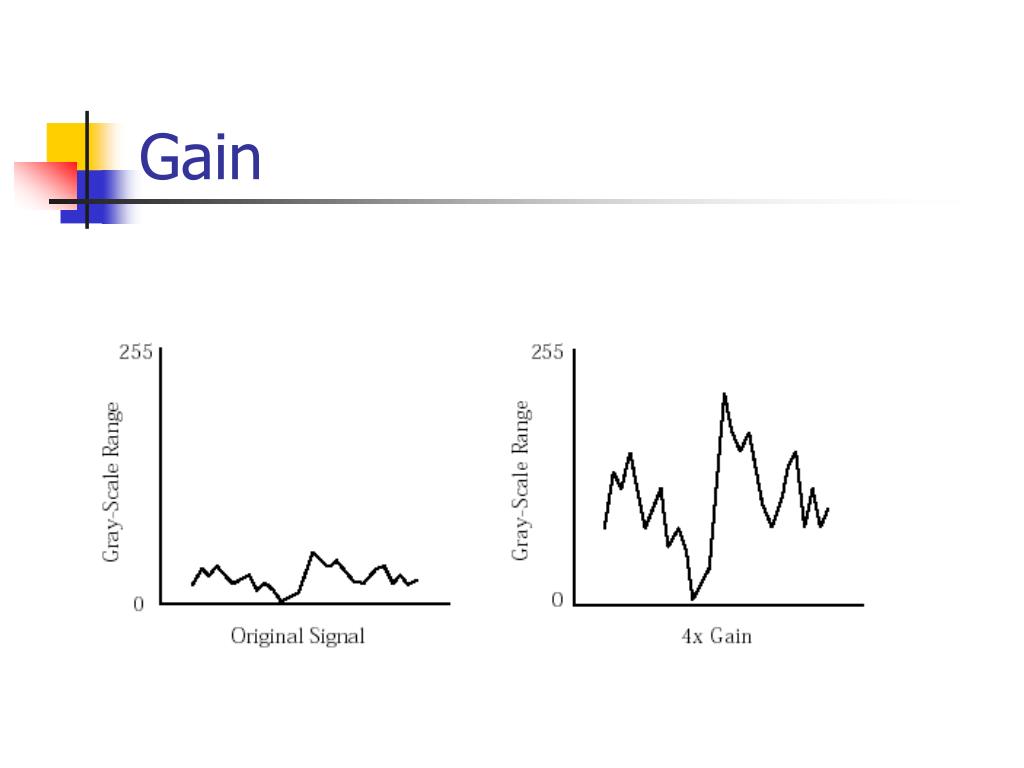

34. Gain

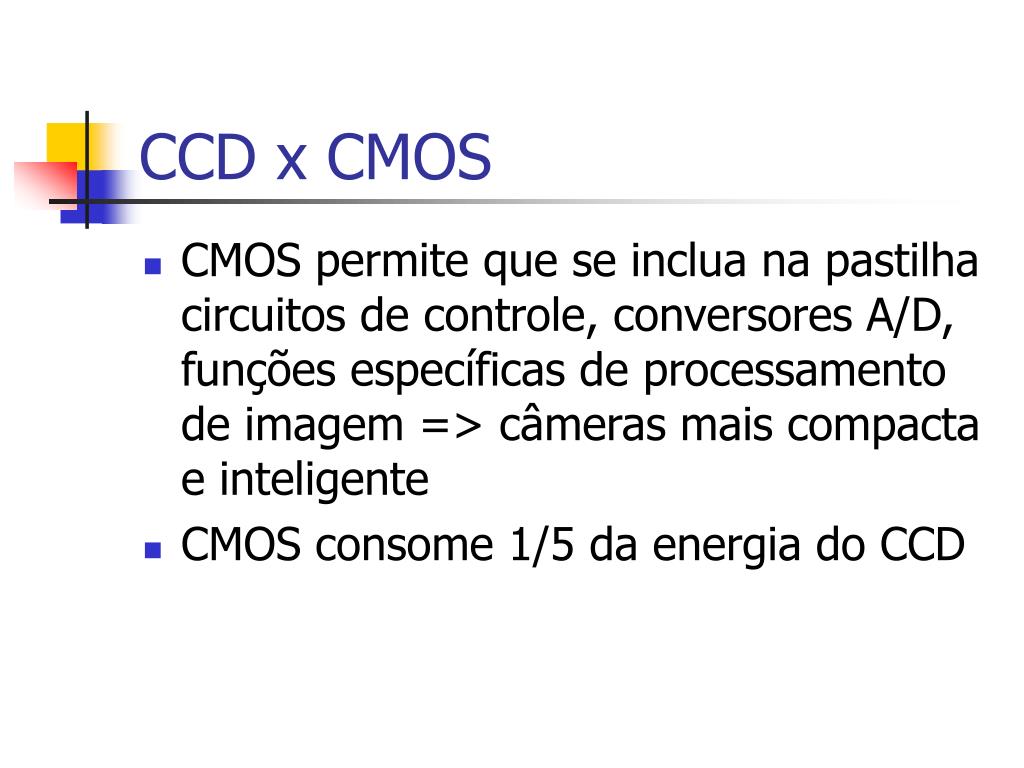

35. CCD x CMOS • CMOS permite que se inclua na pastilha circuitos de controle, conversores A/D, funções específicas de processamento de imagem => câmeras mais compacta e inteligente • CMOS consome 1/5 da energia do CCD
