Presentation Transcript

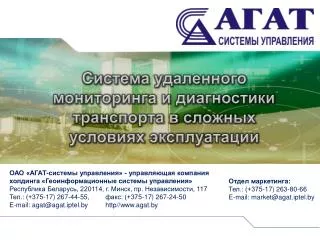

  1. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации ОАО «АГАТ-системы управления» - управляющая компания холдинга «Геоинформационные системы управления» Республика Беларусь, 220114, г. Минск, пр. Независимости, 117 Тел.: (+375-17) 267-44-55, факс: (+375-17) 267-24-50 Е-mail: agat@agat.iptel.by http//www.agat.by Отдел маркетинга: Тел.: (+375-17) 263-80-66 E-mail: market@agat.iptel.by

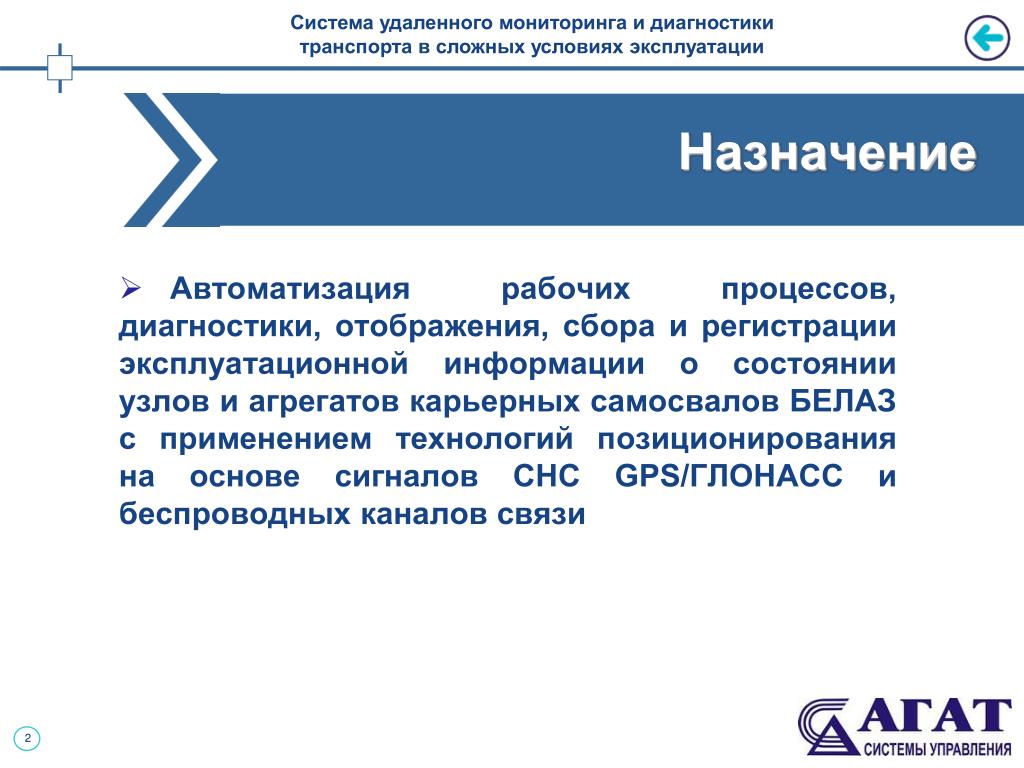

  2. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации Назначение Автоматизация рабочих процессов, диагностики, отображения, сбора и регистрации эксплуатационной информации о состоянии узлов и агрегатов карьерных самосвалов БЕЛАЗ с применением технологий позиционирования на основе сигналов СНС GPS/ГЛОНАСС и беспроводных каналов связи

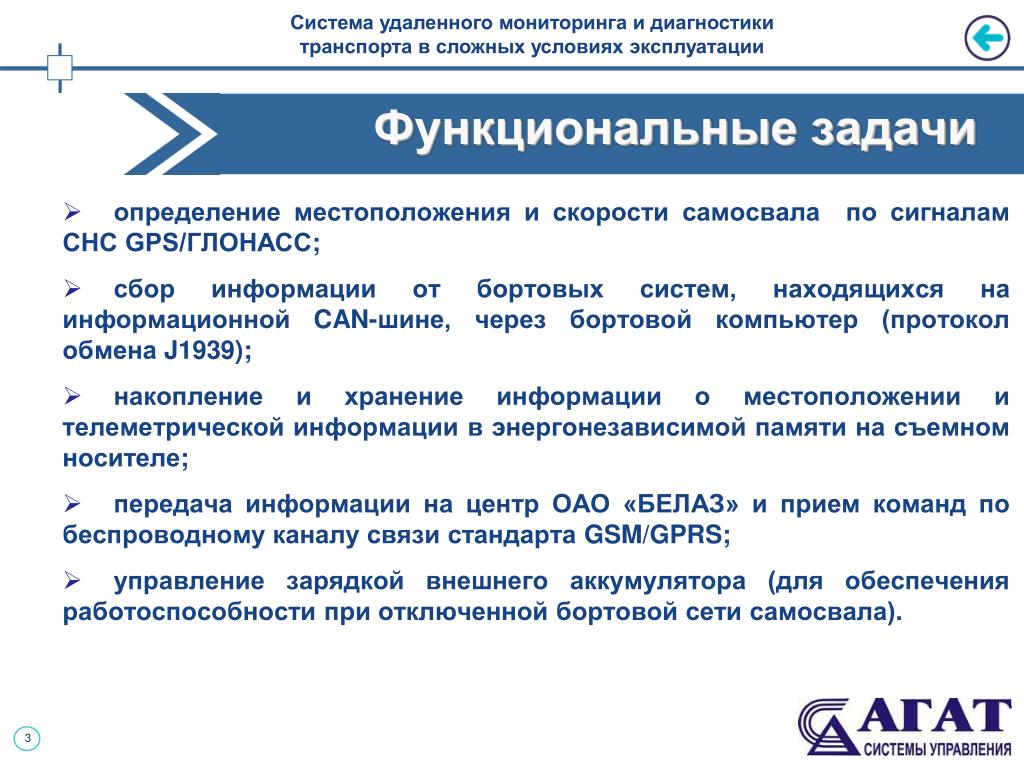

  3. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации Функциональные задачи определение местоположения и скорости самосвала по сигналам СНС GPS/ГЛОНАСС; сбор информации от бортовых систем, находящихся на информационной CAN-шине, через бортовой компьютер (протокол обмена J1939); накопление и хранение информации о местоположении и телеметрической информации в энергонезависимой памяти на съемном носителе; передача информации на центр ОАО «БЕЛАЗ» и прием команд по беспроводному каналу связи стандарта GSM/GPRS; управление зарядкой внешнего аккумулятора (для обеспечения работоспособности при отключенной бортовой сети самосвала).

  4. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации Состав АРМ формирования и отображения отчетной информации; АРМ информационного обмена с сервером БД; АРМ приема и обработки информации от съемного носителя энергонезависимой памяти; сервер БД; локальная вычислительная сеть Ethernet; модули мониторинга бортовые.

  5. Структура системы Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации

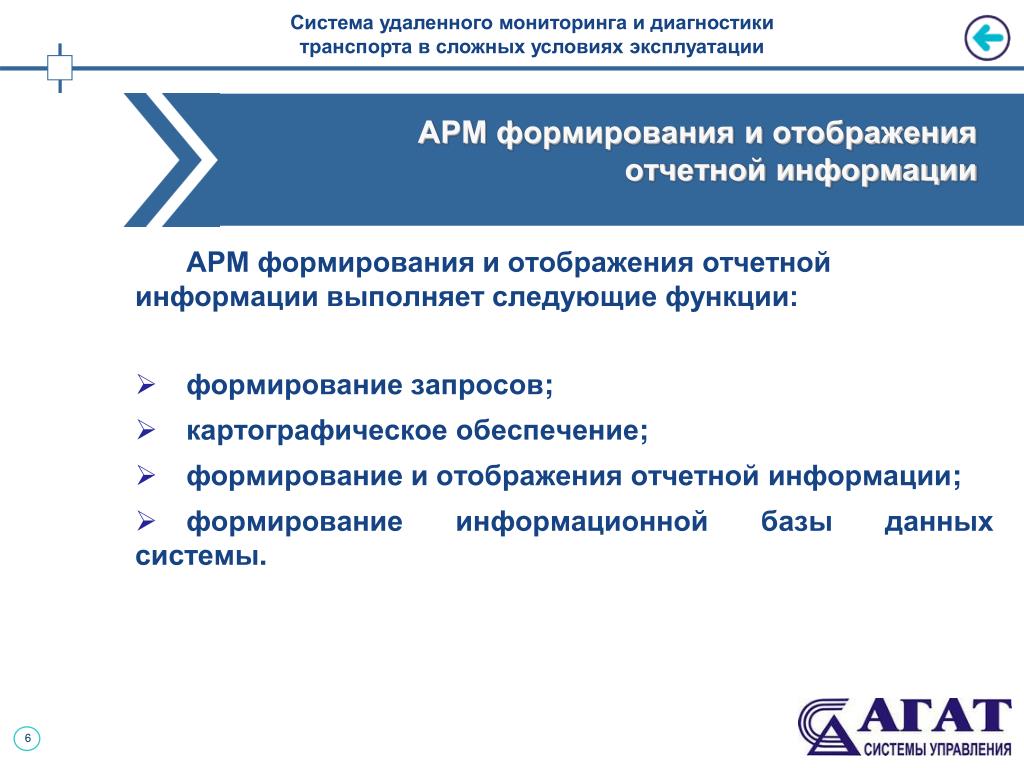

  6. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации АРМ формирования и отображения отчетной информации АРМ формирования и отображения отчетной информации выполняет следующие функции: формирование запросов; картографическое обеспечение; формирование и отображения отчетной информации; формирование информационной базы данных системы.

  7. АРМ информационного обмена с сервером БД АРМ информационного обмена с сервером БД выполняет следующие функции: прием информации от модуля мониторинга бортового; обработка информации от модуля мониторинга бортового; передача обработанной информации на сервер БД для хранения. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации

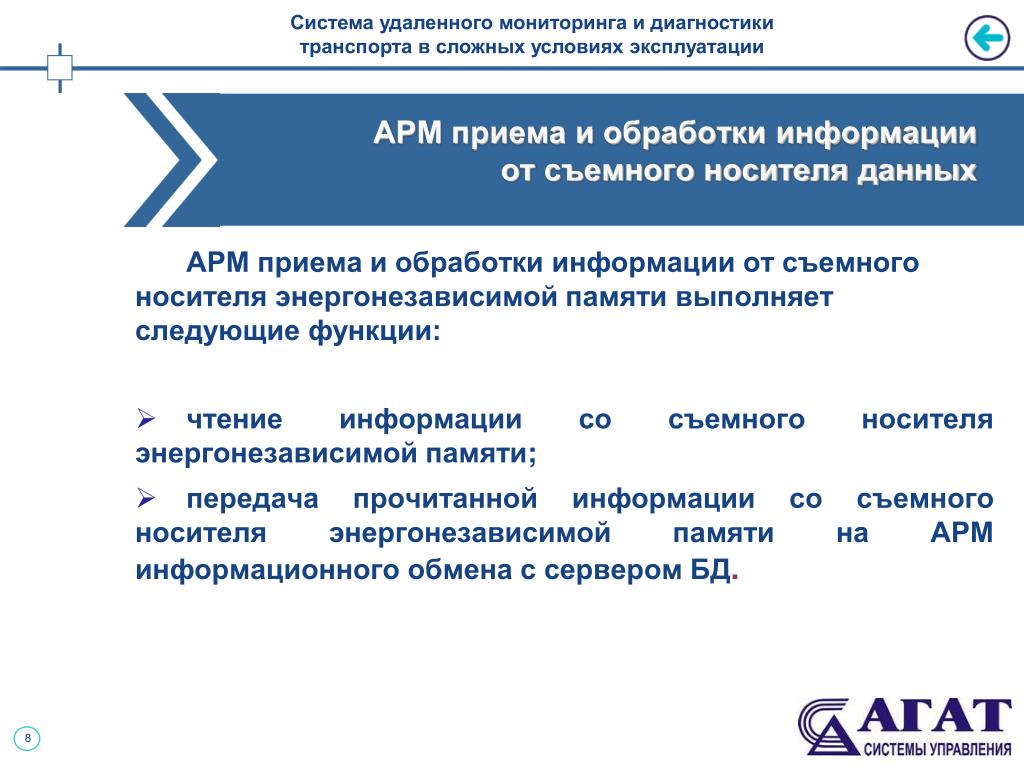

  8. АРМ приема и обработки информации от съемного носителя данных АРМ приема и обработки информации от съемного носителя энергонезависимой памяти выполняет следующие функции: чтение информации со съемного носителя энергонезависимой памяти; передача прочитанной информации со съемного носителя энергонезависимой памяти на АРМ информационного обмена с сервером БД. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации

  9. Сервер БД Сервер БД выполняет функцию хранения информационной базы данных: состав контролируемых автомобилей; перечень модулей мониторинга бортовых; перечень регистрируемых модулями мониторинга бортовых параметров; настройки для модулей мониторинга бортовых; GPS координаты модулей мониторинга бортовых; зарегистрированные параметры; классификаторы; перечень пользователей; права доступа пользователей. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации

  10. Модуль мониторинга бортовойНазначение Модуль мониторинга бортовой предназначен для использования при организации удаленного мониторинга и оперативного контроля за эксплуатацией карьерных самосвалов БЕЛАЗ с применением технологий позиционирования GPS/ГЛОНАСС и мобильной связи GSM–GPRS Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации

  11. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации Модуль мониторинга бортовойТехнические данные Состав: – терминал приемо-передающий; – антенна GPS/ГЛОНАСС; – антенна GSM. Электропитание модуля от источника постоянного тока напряжением от 18 до 34 В. Габаритные размеры модуля – 16013661 мм. Стойкость к климатическим воздействиям: – предельная пониженная минус 60°С; – предельная повышенная плюс 85°С – пониженного атмосферного давления до 90 мм рт. ст. Стойкость к механическим воздействиям в соответствии с ГОСТ 17516.1 для группы механического исполнения М30.

  12. Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации • Наработка ДВС (моточасы) • Скорость движения • Пробег • Уровень топлива • Вес груза • Уклон дороги • Номер смены • Количество рейсов • Положение шины • Давление шины • Температура ОЖ ДВС • Обороты ДВС • Давление масла ДВС • Аварийный уровень масла в баке гидросистемы • Аварийная температура масла в баке гидросистемы • Аварийное давление в рулевом управлении • Засорение фильтров рулевого управления • Аварийное давление в переднем и заднем тормозном контуре • Засорение масляных фильтров гидросистемы • Коды неисправностей Модуль мониторинга бортовойДанные CAN-шины

  13. Примеры экранных форм Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации • Страница «Карта» - показывает текущее местоположение выбранного автомобиля на электронной карте, а также некоторые регистрируемые параметры

  14. Примеры экранных форм Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации • Страница просмотра результата сформированного отчета для выбранных автомобилей по заданным измерениям

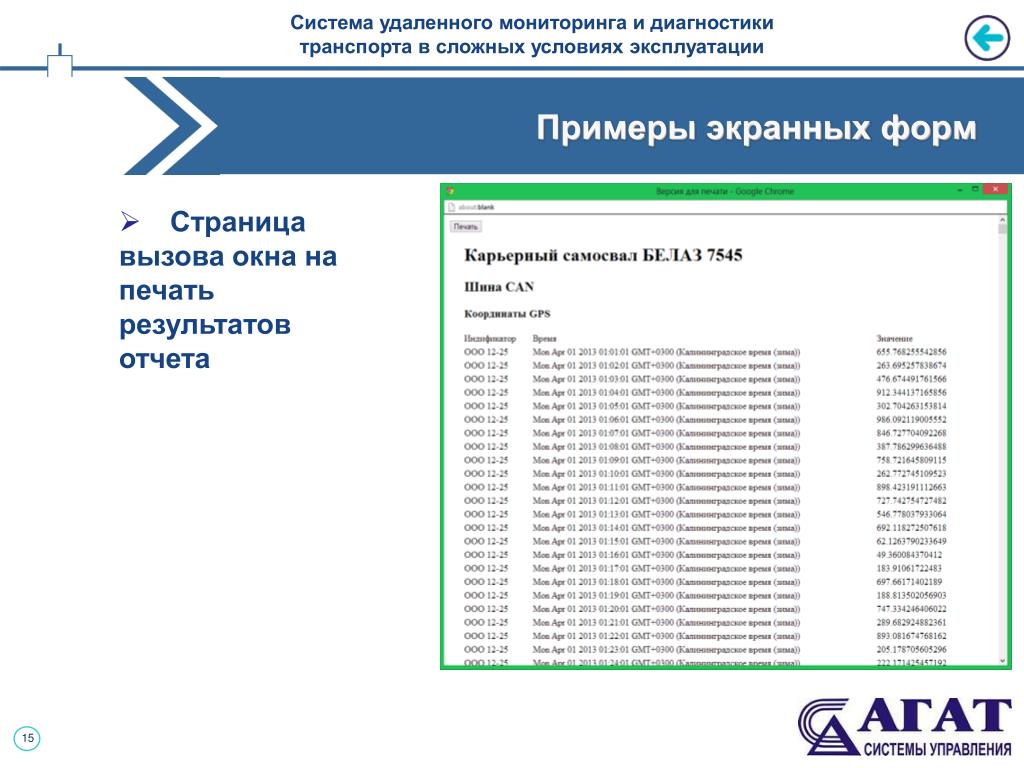

  15. Примеры экранных форм Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации • Страница вызова окна на печать результатов отчета

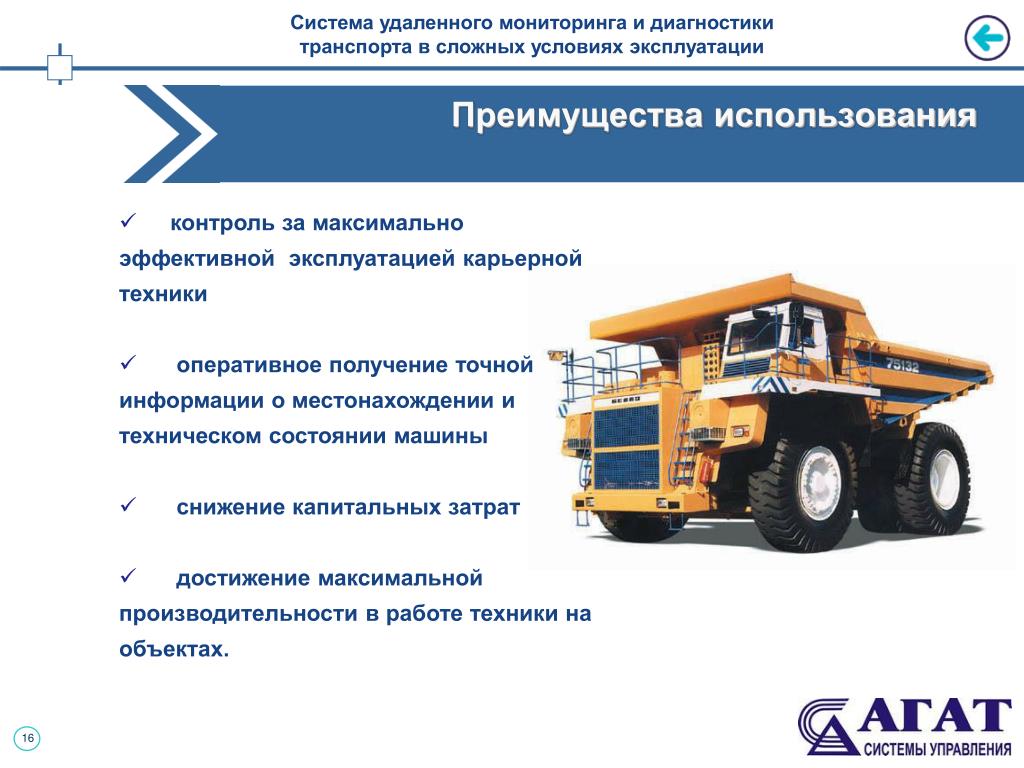

  16. Преимущества использования Система удаленного мониторинга и диагностики транспорта в сложных условиях эксплуатации • контроль замаксимально эффективной эксплуатацией карьерной техники • оперативное получение точной информации о местонахождении и техническом состоянии машины • снижение капитальных затрат • достижение максимальной производительности в работе техники на объектах.

  17. Спасибо за внимание Открытое акционерное общество «АГАТ-системы управления» - управляющая компания холдинга «Геоинформационные системы управления» Юридический адрес: 220114, Республика Беларусь, г. Минск, пр. Независимости, 117, стр.1 Контактные телефоны: (+375-17) 267-44-55 Факс: (+375-17) 267-24-50 E-mail: agat@agat.iptel.by
