学校多媒体教学环境的 构建与使用

1. 学校多媒体教学环境的构建与使用

2. 1 2 3 多媒体教学环境的构建----基础篇 多媒体教学设备的使用----基础篇 交互式电子白板的使用----提高篇 2010年6月20日 主要内容

3. 文本 动画 计算机 图象 声音 图形 其他 多媒体技术 2010年6月20日 一、多媒体教学环境的构建 什么是多媒体技术？

4. 2010年6月20日 一、多媒体教学环境的构建 多媒体教学 指在教学过程中，根据教学目标和教学对象的特点，通过教学设计，合理选择和运用现代教学媒体，并与传统教学手段有机组合，共同参与教学全过程，以多种媒体信息作用于学生，形成合理的教学过程结构，达到最优化的教学效果。

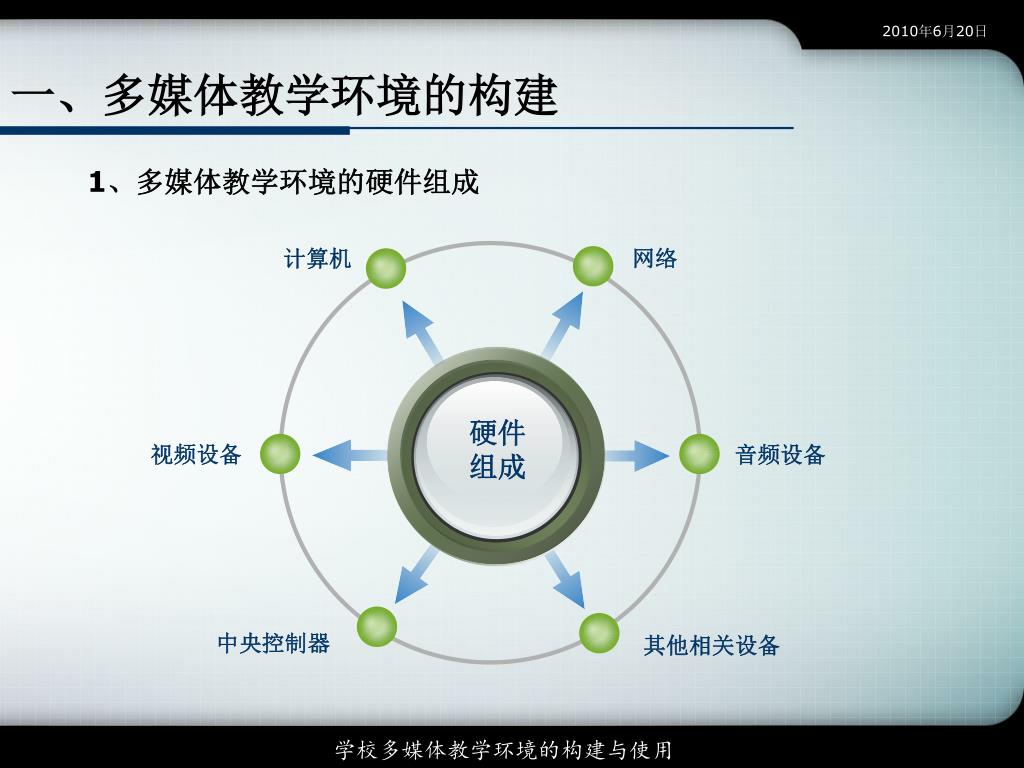

5. 2010年6月20日 一、多媒体教学环境的构建 1、多媒体教学环境的硬件组成 计算机 网络 硬件 组成 视频设备 音频设备 中央控制器 其他相关设备

6. 2010年6月20日 一、多媒体教学环境的构建 2、计算机的发展与组成----发展 第二代 第三代 第四代 第一代 1946～1957 1958～1964 1965～1970 1970年至今 CPU：LSI、VLSI 内存：LSI、VLSI的半导体存储器 软件开发工具和平台、分布式计算机软件等开始广泛使用 CPU:SSI,MSI 内存：SSI，MSI的半导体存储器 操作系统、数据库管理系统等开始使用 CPU:电子管 内存:磁鼓 使用机器语言和汇编语言编写程序 CPU:晶体管 内存:磁芯 使用FORTRAN等高级程序设计语言

7. 2010年6月20日 一、多媒体教学环境的构建 2、计算机的发展与组成----组成 计算机硬件组成示意图

8. 2010年6月20日 一、多媒体教学环境的构建 3、校园网络----网络拓扑结构 总线型网络 星型网络 环形网络

9. 功能介绍 教学应用 管理应用 校园网 信息发布 科研应用 。。。。。。 2010年6月20日 一、多媒体教学环境的构建 2、校园网络----功能介绍

10. 2010年6月20日 一、多媒体教学环境的构建 3、校园网络----常用Internet接入方式 ①ADSL接入：是一种能够通过普通电话线提供宽带数据业务的技术。 ②VDSL接入：可视为ADSL的下一代，也和电话共用同一条线，但比ADSL还要快。 ③线缆接入：Cable—Modem(线缆调制解调器)是近年开始试用的一种超高速Modem，它利用现成的有线电视(CATV)网络进行数据传输，是一种比较成熟的技术。 ④光纤+以太网接入：FTTx+LAN(光纤+以太网)是一种光纤加五类网络线的宽带接入方式。 ⑤无线局域网接入：采用WLAN无线局域网技术，提供用户在家中或办公室移动上网，同时用户还可在无线基站可覆盖的公共场所实现无线网络连接。

11. 投影机（幕布） 传统 投影系统 新型 显示系统 交互式电子白板、触摸屏、交互墙、立体电视等。 视频 采集系统 摄像机、摄像头 2010年6月20日 一、多媒体教学环境的构建 4、视频设备

12. 话筒分为有线话筒和无线话筒 话筒 音箱分有源音箱和无源音箱 音箱 现在新建的多媒体教室里几乎用移频功放，这样能有效的抑制声反馈，防止啸叫。 功放 2010年6月20日 一、多媒体教学环境的构建 5、音频设备

13. 2010年6月20日 一、多媒体教学环境的构建 6、设备的接口介绍 电脑接口图

14. 2010年6月20日 一、多媒体教学环境的构建 6、设备的接口介绍 投影机接口图

15. 2010年6月20日 一、多媒体教学环境的构建 6、设备的接口介绍 实物展台接口图

16. 2010年6月20日 一、多媒体教学环境的构建 6、设备的接口介绍 功放接口图

17. 2010年6月20日 一、多媒体教学环境的构建 6、设备的接口介绍 音箱接口图

18. 2010年6月20日 一、多媒体教学环境的构建 6、设备的接口介绍 中控接口图

19. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 3.5mm立体声接头

20. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 RCA转3.5mm接口

21. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 XLR接口

22. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 USB接口 左边接头为Type A（连接PC），右为Type B（连接设备）

23. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 一头6针，一头4针的1394连接线

24. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 DVI数字视频接口

25. 2010年6月20日 一、多媒体教学环境的构建 7、设备接入的接口类型 HDMI高清晰多媒体接口

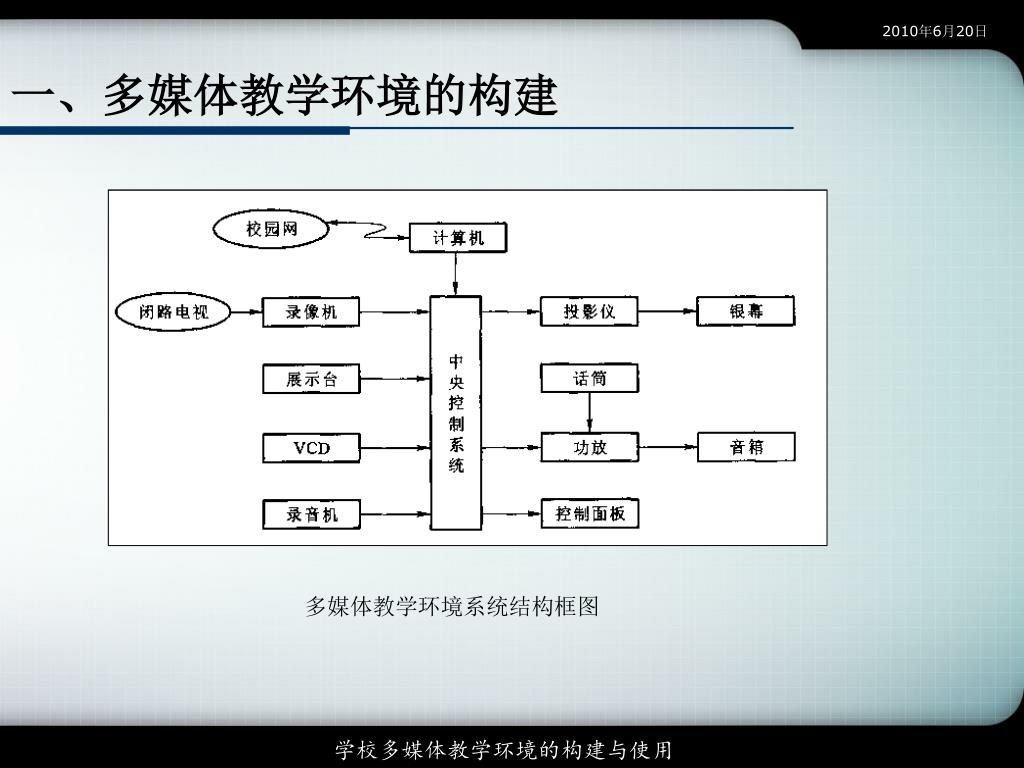

26. 投影机 有源音箱 投影幕 展示台 鹅颈式 话筒 VGA分配器 计算机 讲台 2010年6月20日 一、多媒体教学环境的构建 多媒体演播教学环境系统结构框图 多媒体教学环境系统结构图

27. 2010年6月20日 一、多媒体教学环境的构建 多媒体教学环境系统结构框图

28. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 正确操作----开与关 开机：在电源及设备完全接好的前提下，先按下显示器的电源开关，电源指示灯亮后再按下主机上的电源开关 关机：保证所有窗口都已正常关闭的前提下，用鼠标点击系统桌面左下角的“开始”按钮，点击“关闭”，点击“确定”。 另外，在windows任务管理器中（同时按下Ctrl、 Alt和 Delete可弹出）也可进行关机操作。

29. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 正确操作----输入法的切换 ①鼠标：先找到任务栏右下角的输入法切换按钮，单击左键，在输入法菜单中找到所需输入法后单击左键。 ②键盘：按住Ctrl键不放，再按下Shift键进行切换。每按一次Shift键可切换一次，如要继续切换可再次按下。中/英文输入法间的切换为Ctrl+空格键。 输入法不见了？ 控制面板--区域和语言选项--语言--详细信息--高级，取消“关闭高级文字服务”前面的勾。 控制面板--区域和语言选项--语言--详细信息--设置---语言--1、3选上

30. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 正确操作----音量的调节

31. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 个人维护----硬件维护 ①注意计算机的防水防尘防磁防震 ②硬件的清洁（先要确认电脑的各个配件的质保期）。

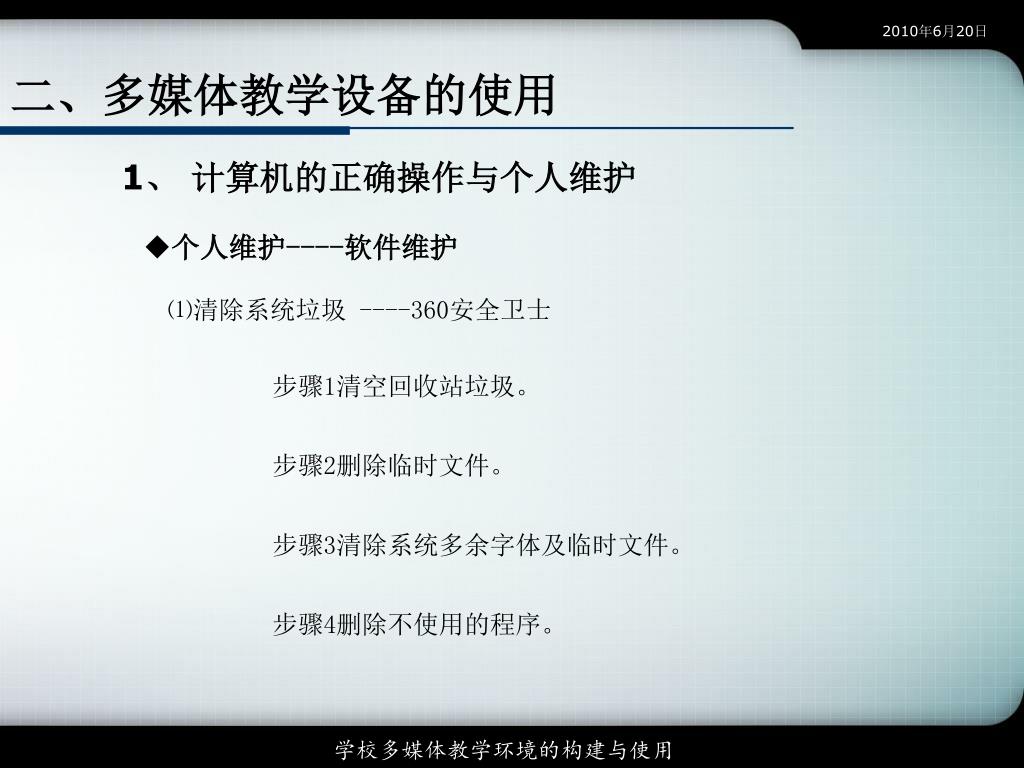

32. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 个人维护----软件维护 ⑴清除系统垃圾 ----360安全卫士 步骤1清空回收站垃圾。 步骤2删除临时文件。 步骤3清除系统多余字体及临时文件。 步骤4删除不使用的程序。

33. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 个人维护----软件维护 ⑵备份数据:刻录到光盘或拷贝到移动硬盘等 ⑶安装杀毒软件:卡巴斯基，瑞星、McAfee ⑷升级补丁----360安全卫士很实用也很方便 ⑸设置密码: 一是计算机开机时的密码（BIOS密码） 二是系统运行时的锁定用的密码。如果计算机上是多用户的，可以在开始→控制面板→用户帐户→选中用户→创建密码。

34. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 个人维护----软件维护（ 360的运用）

35. 2010年6月20日 二、多媒体教学设备的使用 1、 计算机的正确操作与个人维护 • 个人维护----软件维护（ 360的运用）

36. 2010年6月20日 二、多媒体教学设备的使用 2、 网络的使用 • IP地址的设置 个人用户，一般都是运行商自动分配给你一个IP地址，动态的。 单位多人用户，一般单位会有个固定的IP地址，你可以在范围内自己设置，右击 “网上邻居” ----点击“属性” ----右击“本地连接” ----点击“属性”----双击“Internet协议（TCP/IP）”----选中“使用下面的IP地址”在下面输入IP地址，如“192.168.12.145”，子网掩码“255.255.255.0”，默认网关等----点击“确定”。

37. 2010年6月20日 二、多媒体教学设备的使用 2、 网络的使用 • IE相关设置

38. 2010年6月20日 二、多媒体教学设备的使用 2、 网络的使用 • 如何收藏网站 左击菜单“收藏夹”----点击“添加到收藏夹”----出现收藏对话框，选择“创建位置”----单击“添加”按钮，确定即可。 http://www.fxhj.net/index.html 小学教研网

39. 2010年6月20日 二、多媒体教学设备的使用 2、 网络的使用 • 代理服务器设置 打开浏览器----左击菜单“工具”----左击“internet选项”----左击菜单“连接”----左击“局域网设置”----代理服务器，输入ip地址和端口号，代理ip地址和端口自己在网上找 。

40. 2010年6月20日 二、多媒体教学设备的使用 2、 网络的使用 • 口令的保护 • 保存好自己的口令 • 口令需要有大小写字母、数字、特殊符号，长度不少于6位，定期修改 • 不用生日、姓名、电话作为密码 • 个人PC的保护 • 安装正版可升级的杀毒软件 • 启用防火墙，关闭不必要的端口 • 及时修补系统漏洞 • 个人用户注意事项：

41. 2010年6月20日 二、多媒体教学设备的使用 2、 网络的使用 • 上网习惯 • 不打开来历不明的链接 • 不打开来历不明的邮件或QQ上传过来的文件 • 下载软件要到声誉好的专业网站上 • 下载的文件首先进行杀毒 • 注意确认你要去的网站地址，防止落入网络陷阱 • 使用移动存储器 • 使用自动运行功能 • 打开前先杀毒 • 使用右键菜单的打开命令打开 • 重要数据备份 • 个人用户注意事项：

42. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 投影机开/关 关 按下power按钮，然后屏幕上会出现对话框提示“是否真的/确定要关机”确定请再按一下power按钮 ，投影机上的信号灯停止闪烁时，关机完成。 开 按下投影机操作面板上或遥控器的power按钮，等到闪烁的绿色信号灯停止闪烁时，开机完成。 开关机间隔时间： 最少不少于3分钟。

43. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 应该分清投影仪接线面板上各端口的用途，以避免控制线连接错误。 ⑴小心投影机连接 投影仪上常用的端口有：Control控制口、AV端口、S端子、VGA信号端口等。在进行连线时，必须做到端口之间一一对应。

44. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 • 投影机使用一段时间（大约每隔100小时），应及时对空气过滤器进行清洁，并把过滤时间清零，切不可在移走空气过滤器的状态下使用投影机。 • 当进风口出风口及滤尘网被堵塞，气流不畅时，投影机内温度会迅速升高，这时温度传感器会报警并立即切断灯源电路，这就是所谓的热保护。 • 投影机透镜的清洁应使用镜头纸，切不可用手触摸或其它东西擦拭。 ⑵注意使用环境的防尘和通风散热----保养的关键

45. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 • 开机状态下严禁震动、搬移投影机，防止灯泡炸裂，停止使用后不能马上断开电源，要让机器散热完成后自动停机。 • 在机器散热状态断电造成的损坏是投影机最常见的返修原因之一。 ⑶严防强烈的冲撞、挤压和震动

46. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 • 等到投影仪内部散热风扇完全停止转动、Power灯停止闪烁时，再将投影仪关闭，切断电源。 • 此外，在每次开、关机操作之间，最好保证有3分钟左右的间隔时间，目的是为了让投影仪充分散热。 ⑷正常开关投影机----容易忽视

47. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 维护时严禁带电插拔电缆，更换新的灯泡后，要复位灯泡计时器，否则，投影机的信息提示功能将不能起作用。 ⑸注意更换灯泡的细节----保养的焦点

48. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 ⑴显示缺色一般为数据线、接口电路偏光片，液晶屏、色轮、驱动电路损坏需要用专业仪器检测才能判断故障点。 ⑵图像模糊 一般是光路或灯泡故障。 ⑶无法开机 一般为电源、主板、灯泡、以及各种全面提高保护电路损坏。 ⑷亮度低 一般为灯泡、灯电源、或光路故障。 ⑸有光无图 一般为驱动电路、图像信号处理电路的故障。 投影机常见故障：

49. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----投影机 检查投影机电源指示灯亮不亮 不亮 亮 投影机故障排除 检查供电，检查投影自身开关 请按一下投影遥控器的“ON” 灯泡不亮 清洁投影过滤网 灯泡不亮 更换灯泡 灯泡不亮 检修投影机 投影灯泡渐渐点亮

50. 2010年6月20日 二、多媒体教学设备的使用 3、视频显示设备的正确使用与维护 ----实物展示台 一台普通的实物展示台包括三个部分：摄像头、光源和台面
