  1. ЗАО «Тяжпромэлектромет» / ElatecРаспределительное устройство: тип М6Для энергетических, сетевых компаний и промышленных предприятий.

  2. О нас ЗАО «Тяжпромэлектромет» -современная инжиниринговая компания (фактический правопреемник Екатеринбургского Отделения ВНИПИ «Тяжпромэлектропроект»), сохранившая более чем полувековой опыт и лучшие традиции отечественного проектирования, уважение к инженерному труду и доверие Заказчиков. ЗАО «Тяжпромэлектромет» 620014, г.Екатеринбург, пр. Ленина 24/8

  3. О нас Elatec - современная компания - производитель и поставщик электрооборудования среднего напряжения. Elatec GmbH D-54329, Konz, Rudolf Diesel Strasse 6 2010

  4. Первые лица ЗАО «ТПЭМ» Авербах Илья Аркадьевич Генеральный директор Черной Борис Захарович Первый заместитель Гендиректора Кирпичников Николай Викторович Главный инженер 2010

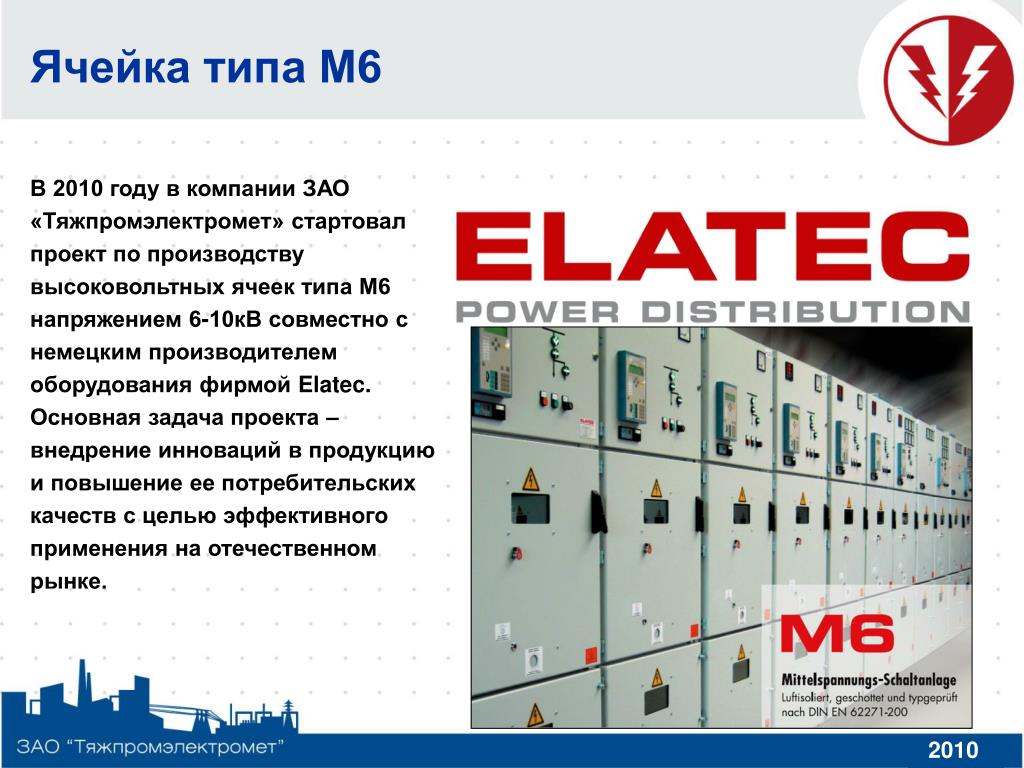

  5. Ячейка типа М6 В 2010 году в компании ЗАО «Тяжпромэлектромет» стартовал проект по производству высоковольтных ячеек типа М6 напряжением 6-10кВ совместно с немецким производителем оборудования фирмой Elatec. Основная задача проекта – внедрение инноваций в продукцию и повышение ее потребительских качеств с целью эффективного применения на отечественном рынке. 2010

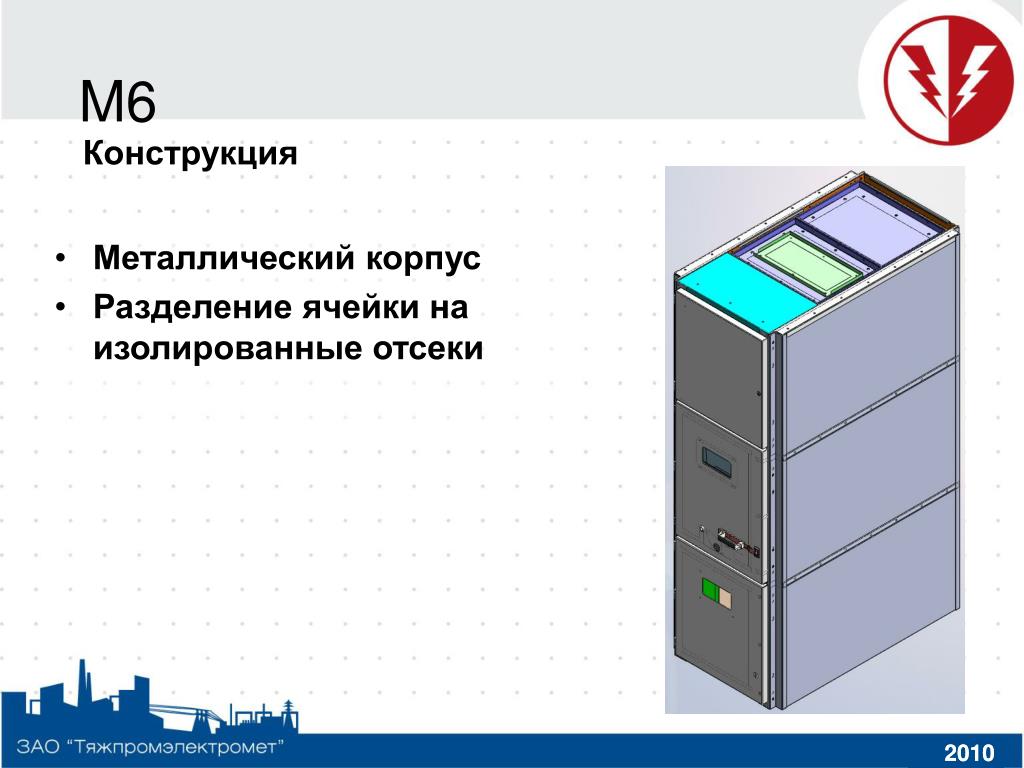

  6. M6 Конструкция • Металлический корпус • Разделение ячейки на изолированные отсеки 2010 2010

  7. M6 Конструкция E D АОтсек сборных шин BОтсек коммутационных аппаратов CОтсек кабельных присоединений DРелейный отсек EКанал для сброса давления A B C 2010

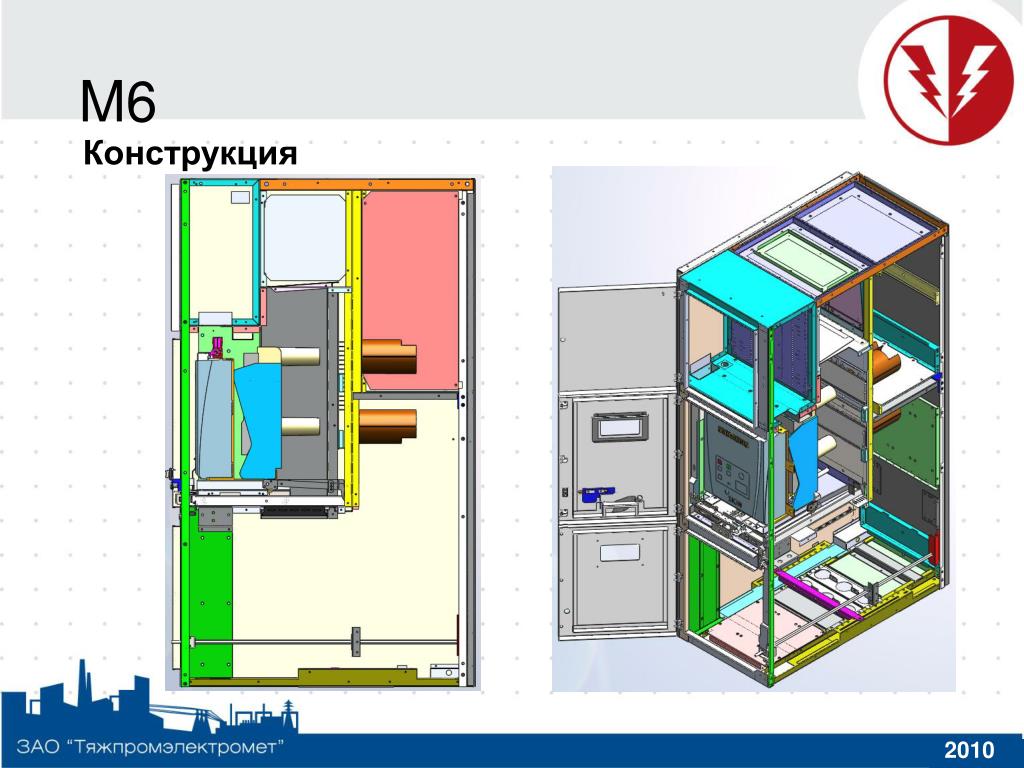

  8. M6 Конструкция 2010

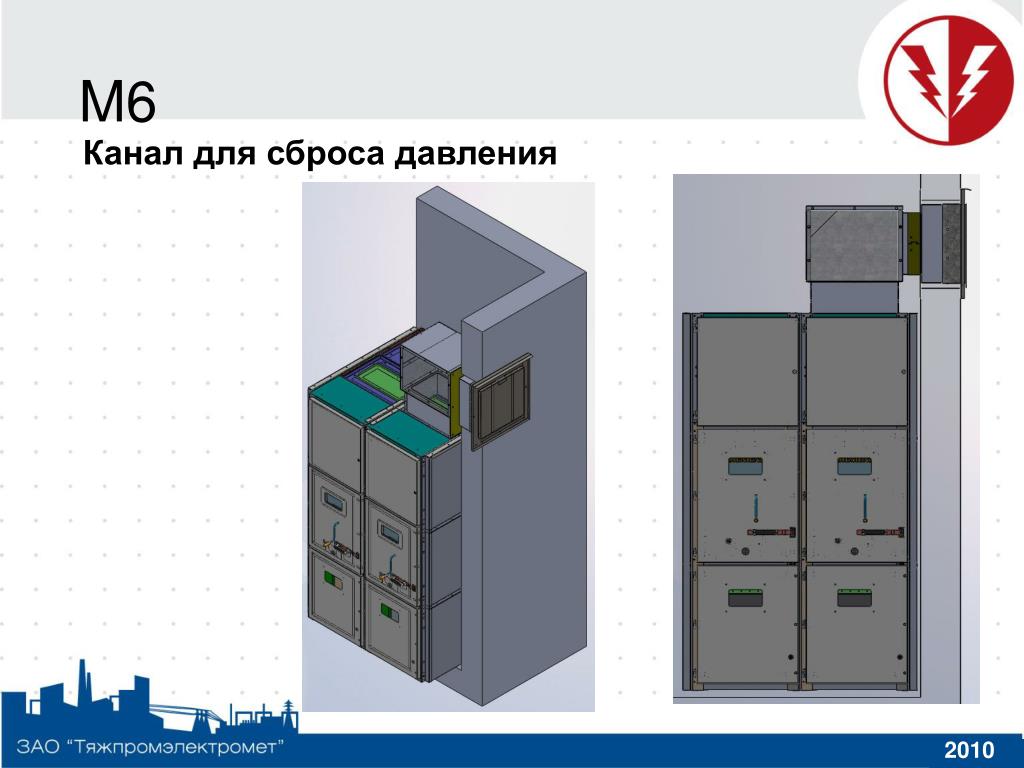

  9. M6 Канал для сброса давления 2010

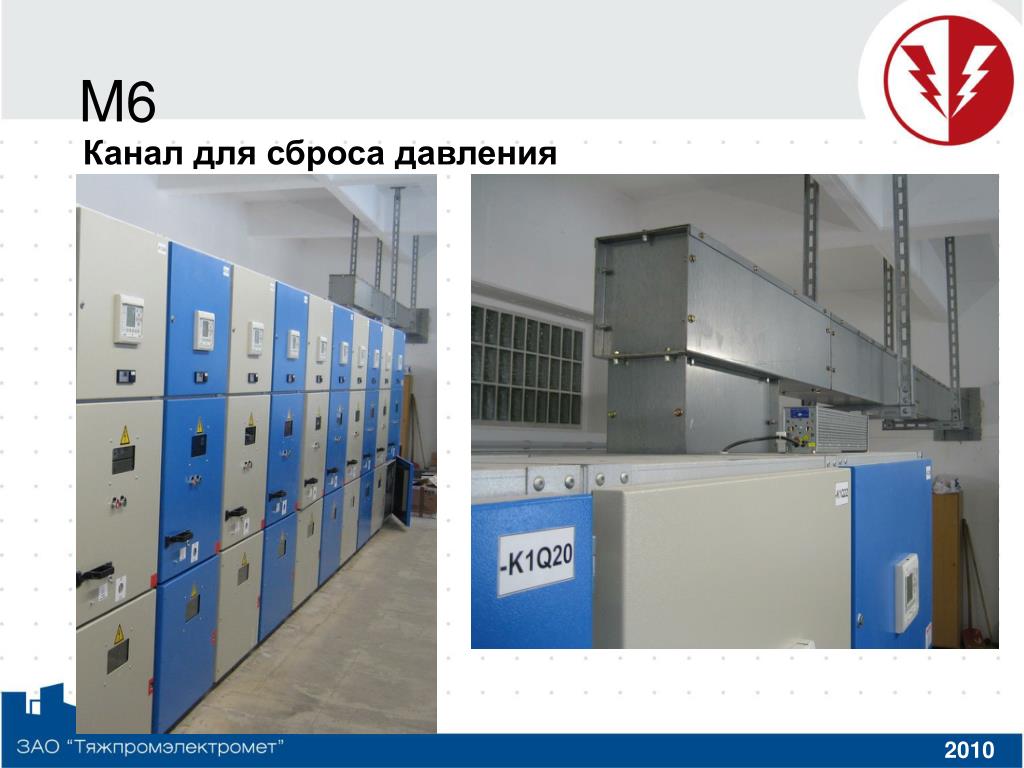

  10. M6 Канал для сброса давления 2010

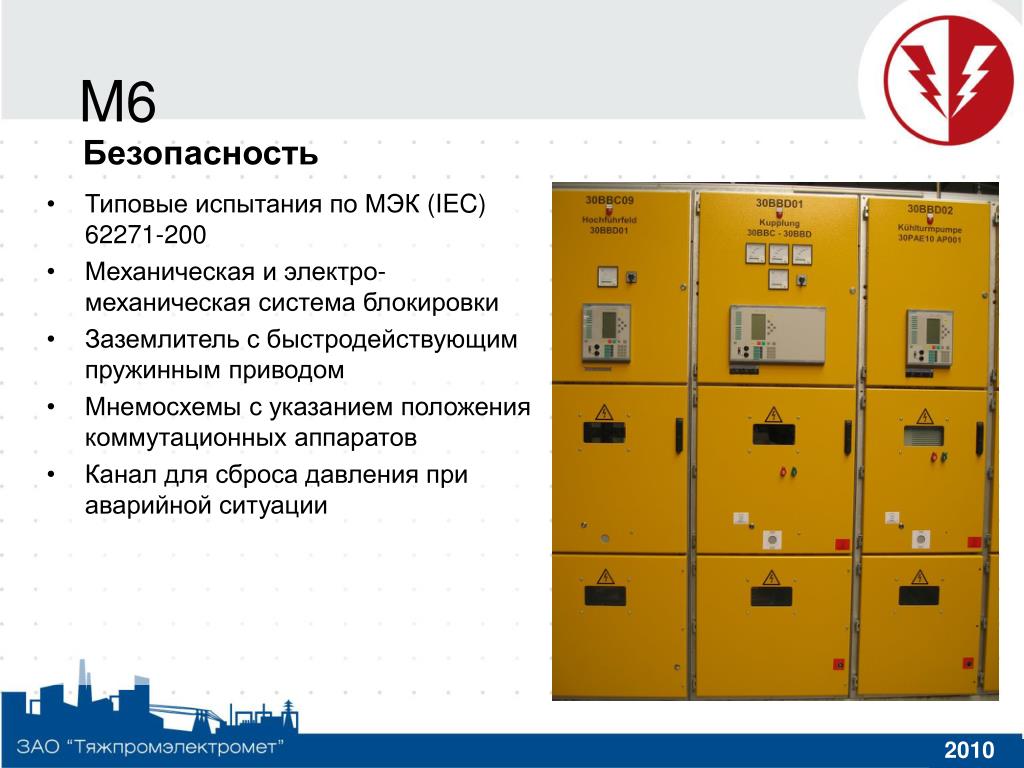

  11. M6 Безопасность • Типовые испытания по МЭК (IEC) 62271-200 • Механическая и электро-механическая система блокировки • Заземлитель с быстродействующим пружинным приводом • Мнемосхемы с указанием положения коммутационных аппаратов • Канал для сброса давления при аварийной ситуации 2010

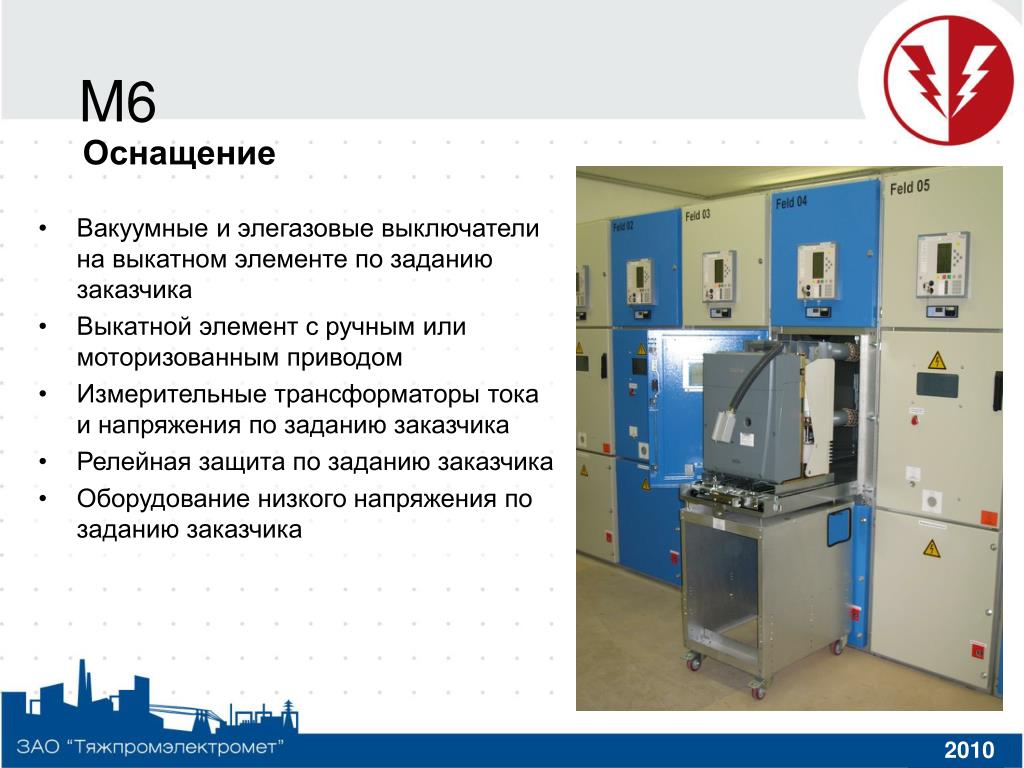

  12. M6 Оснащение • Вакуумные и элегазовые выключатели на выкатном элементе по заданию заказчика • Выкатной элемент с ручным или моторизованным приводом • Измерительные трансформаторы тока и напряжения по заданию заказчика • Релейная защита по заданию заказчика • Оборудование низкого напряжения по заданию заказчика 2010

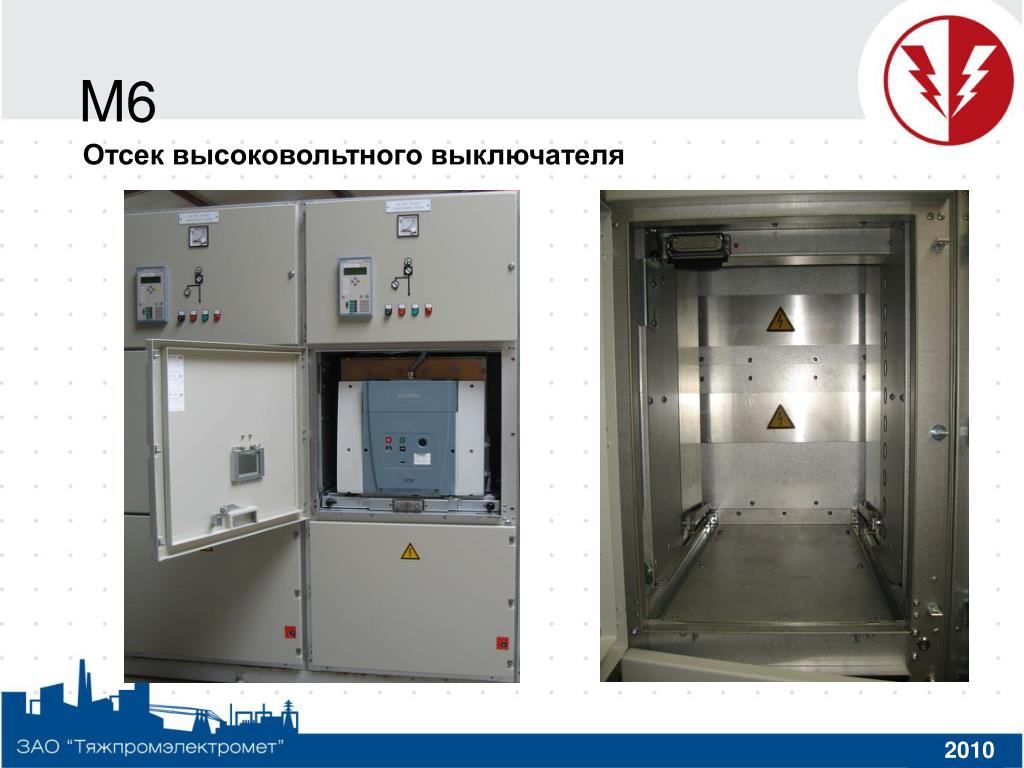

  13. M6 Отсек высоковольтного выключателя 2010

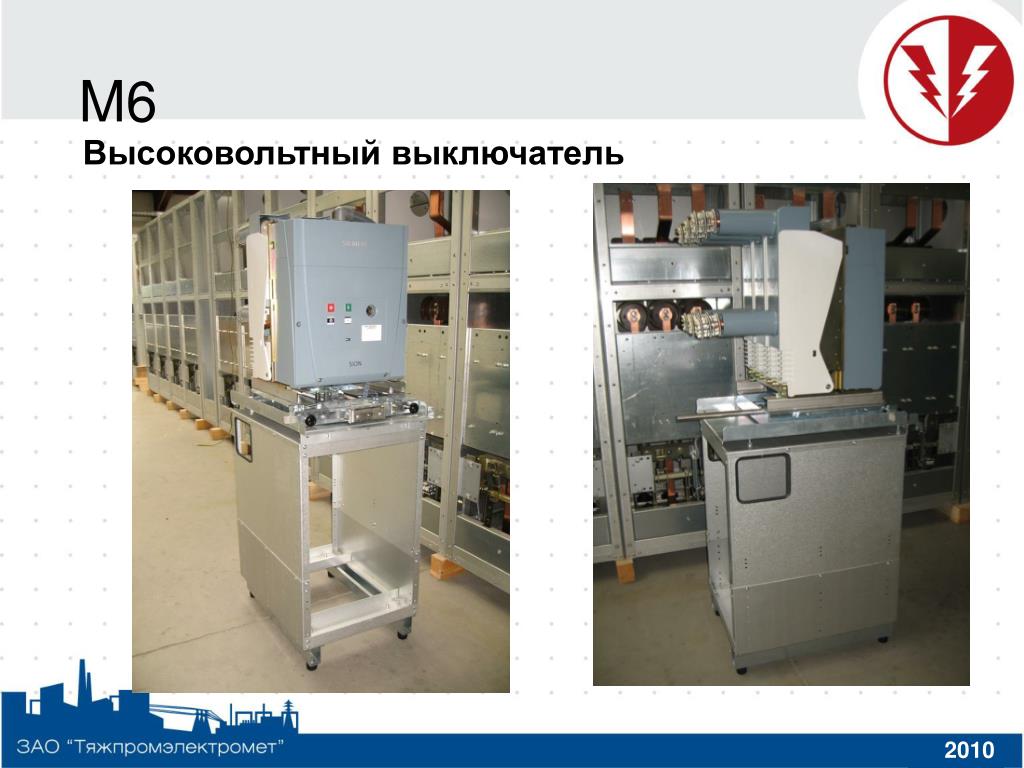

  14. M6 Высоковольтный выключатель 2010

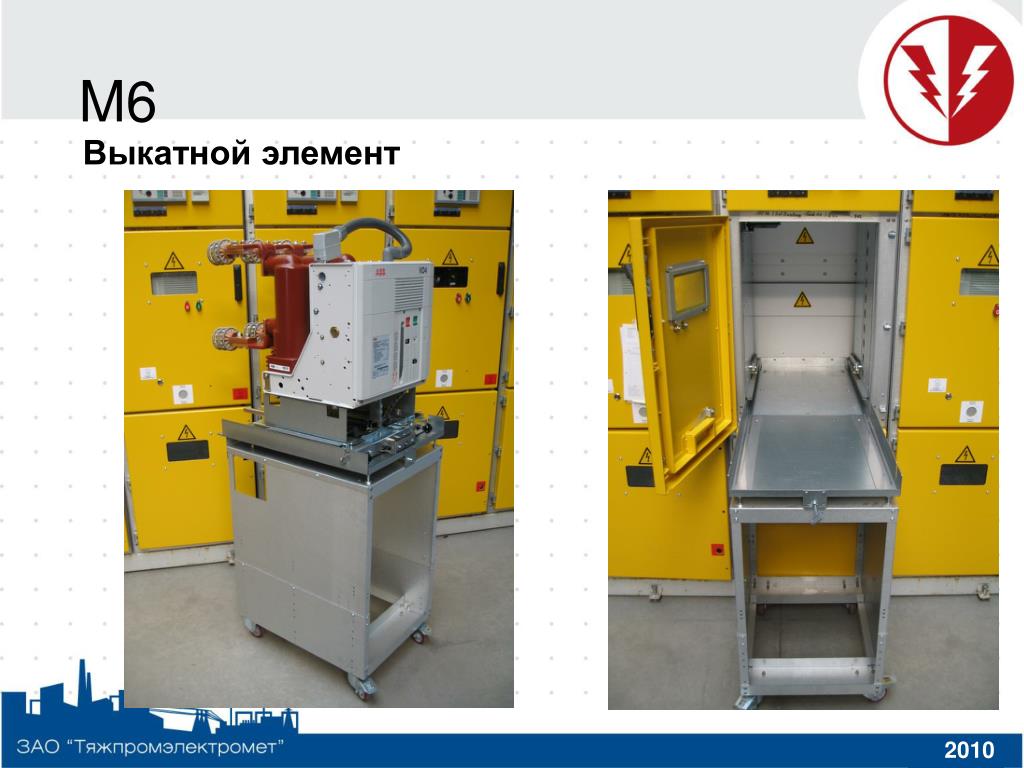

  15. M6 Выкатной элемент 2010

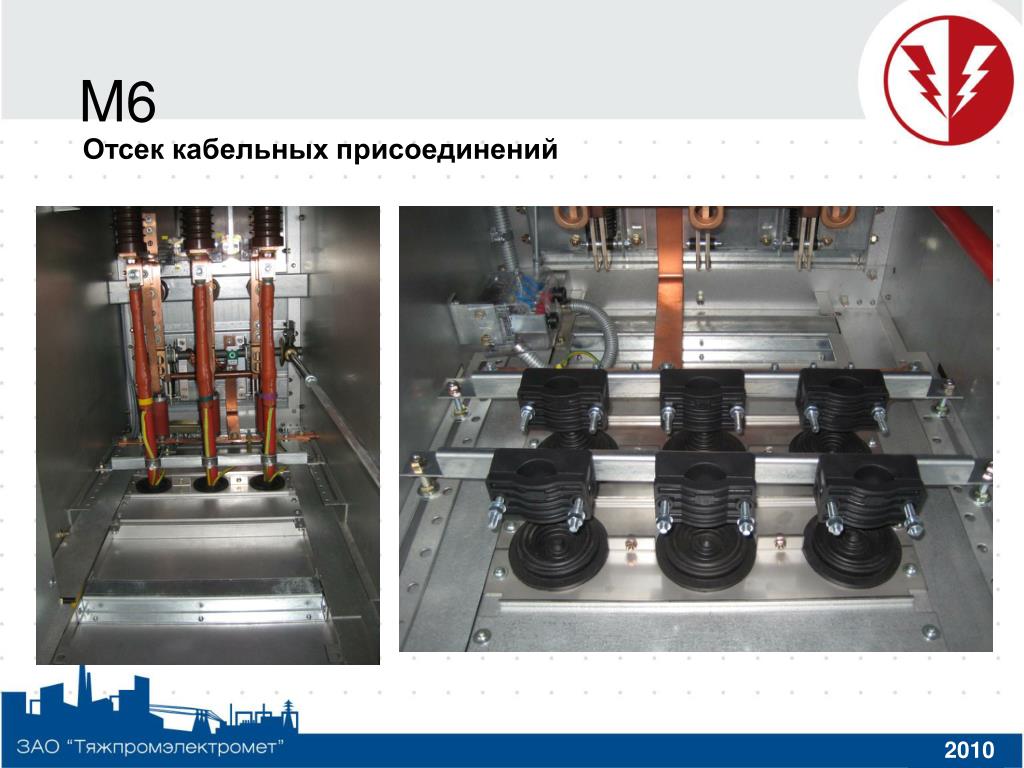

  16. M6 Отсек кабельных присоединений 2010

  17. M6 Стандартные компоненты Терминалы защиты Фабрикат: Siemens / ABB Woodward / Sprecon 2010

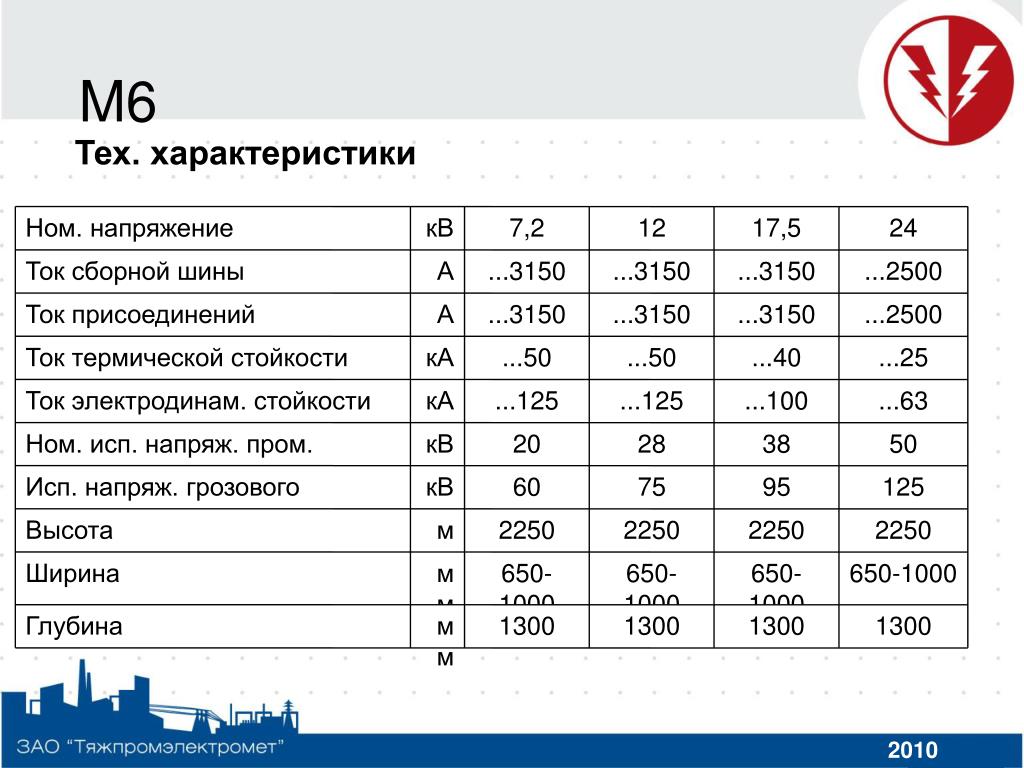

  18. Ном. напряжение кВ 7,2 12 17,5 24 Ток сборной шины А ...3150 ...3150 ...3150 ...2500 Ток присоединений А ...3150 ...3150 ...3150 ...2500 Ток термической стойкости кА ...50 ...50 ...40 ...25 Ток электродинам. стойкости кА ...125 ...125 ...100 ...63 Ном. исп. напряж. пром. частоты кВ 20 28 38 50 Исп. напряж. грозового импульса кВ 60 75 95 125 Высота мм 2250 2250 2250 2250 Ширина мм 650-1000 650-1000 650-1000 650-1000 Глубина мм 1300 1300 1300 1300 M6 Тех. характеристики 2010

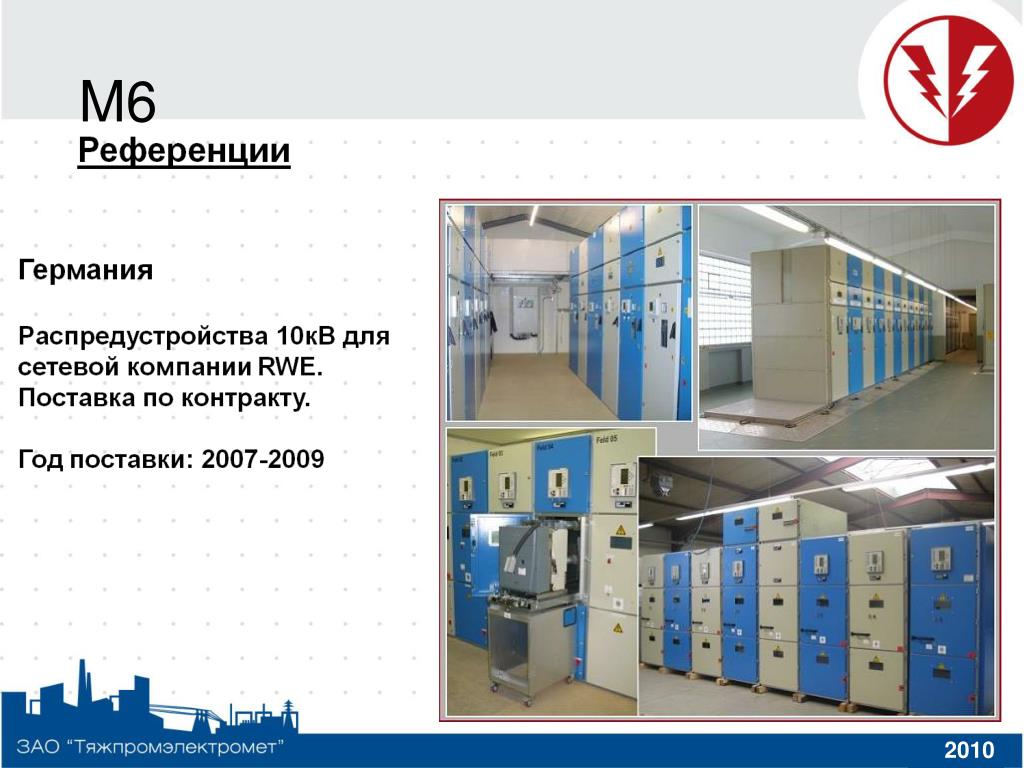

  19. M6 2010

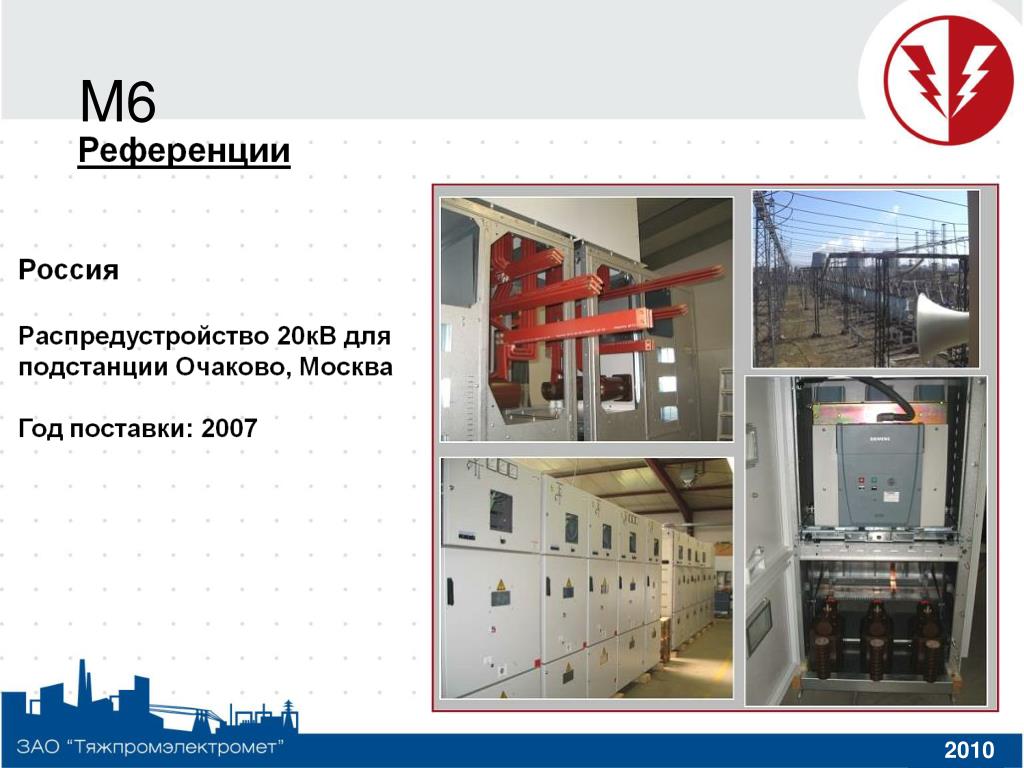

  20. M6 2010

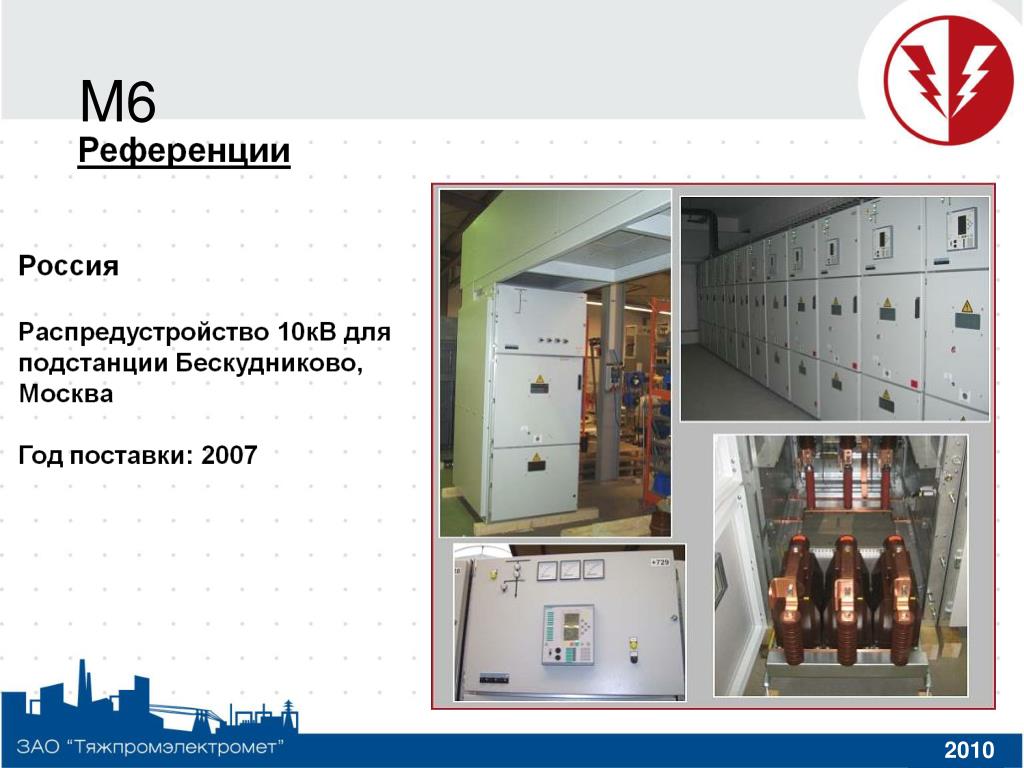

  21. M6 2010

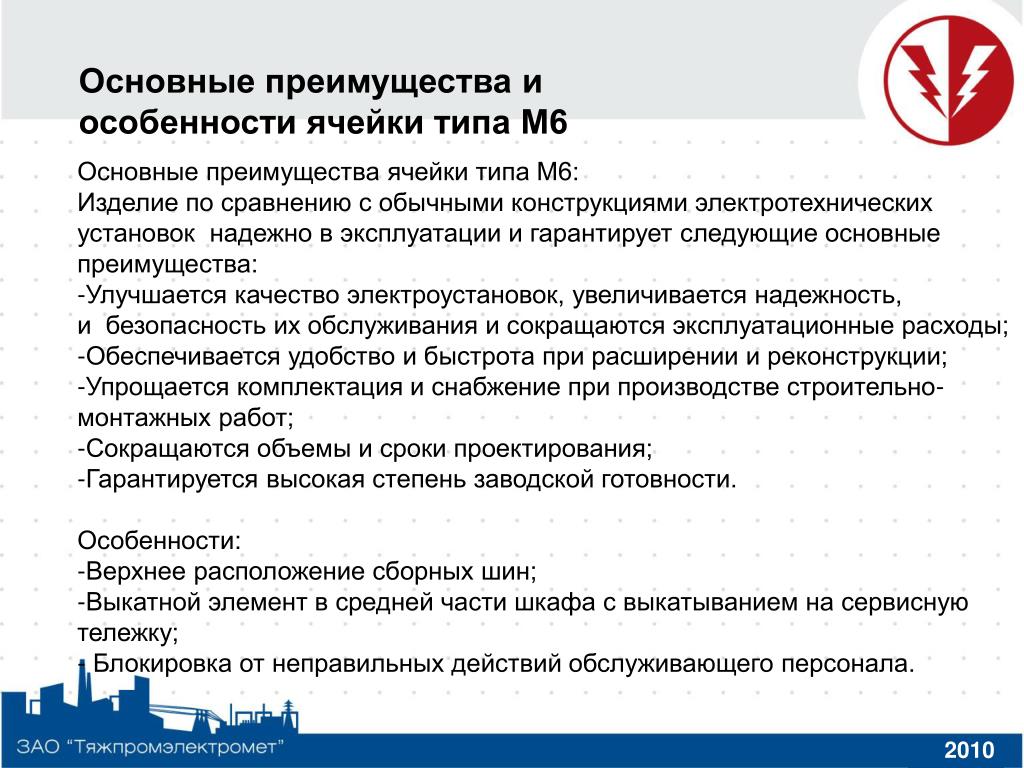

  22. Основные преимущества и особенности ячейки типа М6 • Основные преимущества ячейки типа М6: • Изделие по сравнению с обычными конструкциями электротехнических • установок надежно в эксплуатации и гарантирует следующие основные • преимущества: • Улучшается качество электроустановок, увеличивается надежность, • и безопасность их обслуживания и сокращаются эксплуатационные расходы; • Обеспечивается удобство и быстрота при расширении и реконструкции; • Упрощается комплектация и снабжение при производстве строительно- • монтажных работ; • Сокращаются объемы и сроки проектирования; • Гарантируется высокая степень заводской готовности. • Особенности: • Верхнее расположение сборных шин; • Выкатной элемент в средней части шкафа с выкатыванием на сервисную • тележку; • - Блокировка от неправильных действий обслуживающего персонала. 2010

  23. Контакты ЗАО «Тяжпромэлектромет» 620014, г.Екатеринбург, пр. Ленина 24/8, оф.501 Тел.: +7(343)371-26-55, 371-11-61, факс: +7(343)371-42-16 www.tpem.ru, e-mail: info@tpem.ru, elmet@r66.ru Генеральный директор – Авербах Илья Аркадьевич Представительство ЗАО «Тяжпромэлектромет» в Краснодаре 350058, г. Краснодар, ул. Старокубанская 118, офис 202 Тел./факс: +7(861)279-41-57, тел.: +7(861)279-41-74 www.tpem.ru, e-mail: semchinv@mail.ru Директор – Семчин Валерий Валерьянович Представительство ЗАО «Тяжпромэлектромет» в Москве 107023, г. Москва, ул. Малая Семеновская, д.9, стр.3 Тел/факс: +7 (495)981-41-28 Директор – Бурштейнас Александр Соломонович 2010
