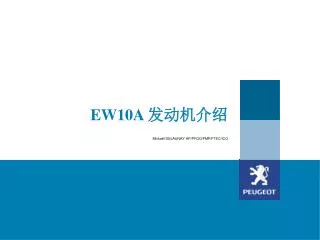

EW10A 发动机 介绍

EW10A 发动机 介绍. EW10A 发动机概述. 特点 : - 直列四缸， 16 气门 - 双顶置凸轮轴 - 多点顺序燃油喷射. 在以下几方面得到改进，提高了发动机效率： — 减少了重量； — 优化进气和排气管路； — 采用被称为 VVT 的可变进气相位系统。. EW10A 发动机概述. - 性能和识别. EW10A 发动机概述. - 性能和识别. 发动机缸体. 一号汽缸在飞轮一侧。. 曲轴连杆机构. 曲轴连杆机构. - 曲轴轴瓦. 带色记号 C 标识轴瓦类型. 曲轴连杆机构. - 连杆轴瓦. 曲轴连杆机构.

venice
Download Presentation

EW10A 发动机 介绍

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. EW10A 发动机介绍

  2. EW10A 发动机概述 特点: - 直列四缸，16气门 - 双顶置凸轮轴 - 多点顺序燃油喷射 在以下几方面得到改进，提高了发动机效率： — 减少了重量； — 优化进气和排气管路； — 采用被称为VVT的可变进气相位系统。

  3. EW10A 发动机概述 - 性能和识别

  4. EW10A 发动机概述 - 性能和识别

  5. 发动机缸体 一号汽缸在飞轮一侧。

  6. 曲轴连杆机构

  7. 曲轴连杆机构 - 曲轴轴瓦 带色记号C标识轴瓦类型

  8. 曲轴连杆机构 - 连杆轴瓦

  9. 曲轴连杆机构 - 活塞

  10. 曲轴连杆机构 - 飞轮

  11. 汽缸盖

  12. 汽缸盖 缸盖进气侧有一个压缩空气滤清器和曲轴箱窜气真空调节器

  13. 汽缸盖 - 凸轮轴

  14. 汽缸盖 - VVT 系统 VVT： - 减少燃油消耗 - 降低排放污染 - 稳定怠速 - 发动机运转时提供不同的扭矩

  15. 汽缸盖 - VVT 系统 发动机控制单元通过控制汽缸盖上的控制装置来控制VVT系统。 机油通过进气凸轮轴分配

  16. 汽缸盖 - VVT 系统 VVT的内部结构

  17. 汽缸盖 - 气门

  18. 汽缸盖 - 液压挺杆

  19. 汽缸盖 - 汽缸密封垫

  20. 润滑 - 机油泵

  21. 润滑 - 机油滤清器

  22. 冷却 - 水泵

  23. 冷却 • 电控节温器 • 位于出水室

  24. 润滑 - 电控节温器 运行原理

  25. DRAIN 润滑 - 电控节温器 在正常运行条件下，节温器控制冷却液温度为105°C；然而由于大气压力，液体可能会沸腾，Under normal operating conditions, the thermostat controls the coolant temperature at ; therefore, the liquid would boil at atmospheric pressure, which would make it impossible to drain. CMM策略 用于排空系统： (车速 = 0km/h) + (发动机转速 > 1450 rpm) + (扭矩< 50 N.m) (10s) => 调节到 89°C

  26. 正时

  27. 正时 - 曲轴皮带轮

  28. 正时 - 动态张紧轮

  29. 正时 - 凸轮轴皮带轮

  30. 附件的驱动

  31. 附件的驱动 - 可控发电机 采用这种类型的发电机可减少燃油消耗的约1%。 原理：根据发动机的运转状态和扭矩控制发电机的充电（或负载）电压Itis based on the principle of controlling the charge voltage of the alternator according to the engine's operating phases and managing the torque absorbed.

  32. 进气管路 - 进气歧管 油气支管嵌入进气歧管内

  33. 进气管路 - 进气歧管 有一个回火时的泄压阀。

  34. 进气管路 - 节气门

  35. 排气歧管

  36. 燃油供应系统

  37. 燃油供应系统

  38. 线束 发动机线束 传感器/ 执行器 32GR 32MR 48NR BSM CMM 发动机控制单元

  39. 发动机控制单元 - 点火
