  1. 全新 华硕 Denlow平台服务器介绍 The8thGeneration Server 华硕中国服务器事业部 July 2013

  2. 华硕电脑(ASUS)，1989年成立于台湾，是一家业务运营遍及全球150多个国家和地区的高科技公司。我们致力于为个人和企业提供最具创新价值的产品及整体解决方案。我们运用精实的思维打造更值得信赖的技术体验，不断帮助客户改善其生活和工作方式。华硕电脑(ASUS)，1989年成立于台湾，是一家业务运营遍及全球150多个国家和地区的高科技公司。我们致力于为个人和企业提供最具创新价值的产品及整体解决方案。我们运用精实的思维打造更值得信赖的技术体验，不断帮助客户改善其生活和工作方式。 华硕是数码新时代最受推崇的世界级领导企业之一。我们为企业提供广泛的商业产品，从台式机、服务器到每秒万亿次的GPU超级计算机；同时我们还为个人消费者提供一系列的产品和服务，从主机板到游戏装备级DIY配件，从笔记本电脑、上网本到平板电脑。这一全面地产品组合让我们能够针对客户的特定需求，提供合适的产品、服务和解决方案。 全球信息科技的发展进程中总能找到华硕的影子 Why ASUS

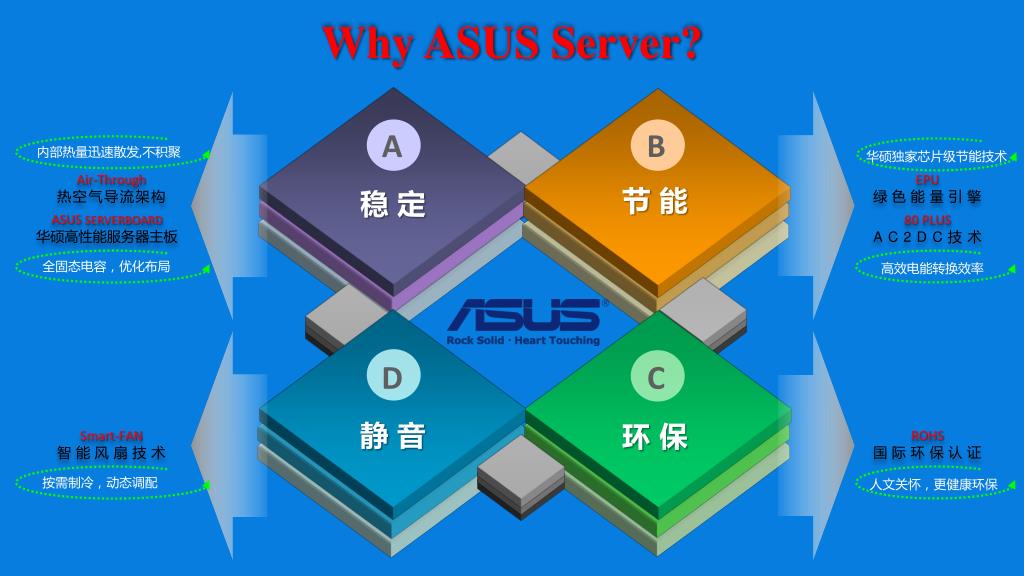

  3. Why ASUS Server? 内部热量迅速散发,不积聚 按需制冷，动态调配 全固态电容，优化布局 华硕独家芯片级节能技术 人文关怀，更健康环保 高效电能转换效率 A B EPU 绿色能量引擎 Air-Through 热空气导流架构 ASUS SERVERBOARD 华硕高性能服务器主板 80 PLUS AC2DC技术 节 能 稳 定 C D ROHS 国际环保认证 Smart-FAN 智能风扇技术 环 保 静 音

  4. 华硕Denlow平台全家福 TS300-E8-PS4 RS100-E8-PI2 RS300-E8-RS4 RS300-E8-PS4 TS100-E8-PI2 Denlow只是一个代号，不需要做任何记忆，其是Haswell 处理器 + Lynx Point芯片组的组合。处理器方面与E3-1200 v2 产品系列相比，E3-1200 v3具有增强视频、图形功能、灵活性和增强安全性的特性。

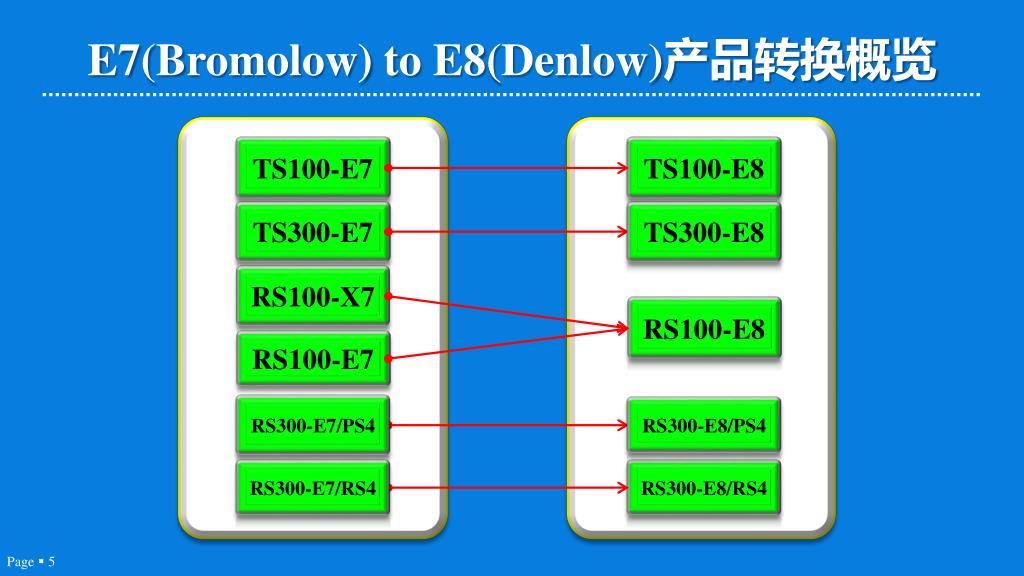

  5. E7(Bromolow) to E8(Denlow)产品转换概览 TS100-E7 TS100-E8 TS300-E7 TS300-E8 RS100-X7 RS100-E8 RS100-E7 RS300-E7/PS4 RS300-E8/PS4 RS300-E7/RS4 RS300-E8/RS4

  6. More Green 华硕第8代服务器关键创新 • VR DC2DC转化效率高达90% • PSU转化效率高达92% • 30 dBA超安静设计 Better Usability Enhanced Reliability • HAT 耐高温设计 • 运行环境环境提升至40度 • 关键组件防震设计 • 前置VGA显示接口 • 独立OS硬盘设计 Advanced I/O • 更多I/O 扩展能力设计 • 4千兆网卡设计 • 支持4颗原生SATA 6G 及USB3.0

  7. More Green RS100-E8 TS100-E8 TS300-E8 • Build-in 80Plus Gold Level PSU • Up to 92% Power Efficiency for AC - DC Conversion • Super Quiet – • Lowest as 30dBA + + • VRM Maximum Up to 90% Power Efficiency • Digital Power + Dr. MOS + Beat Thermal Choke for Advance Efficiency

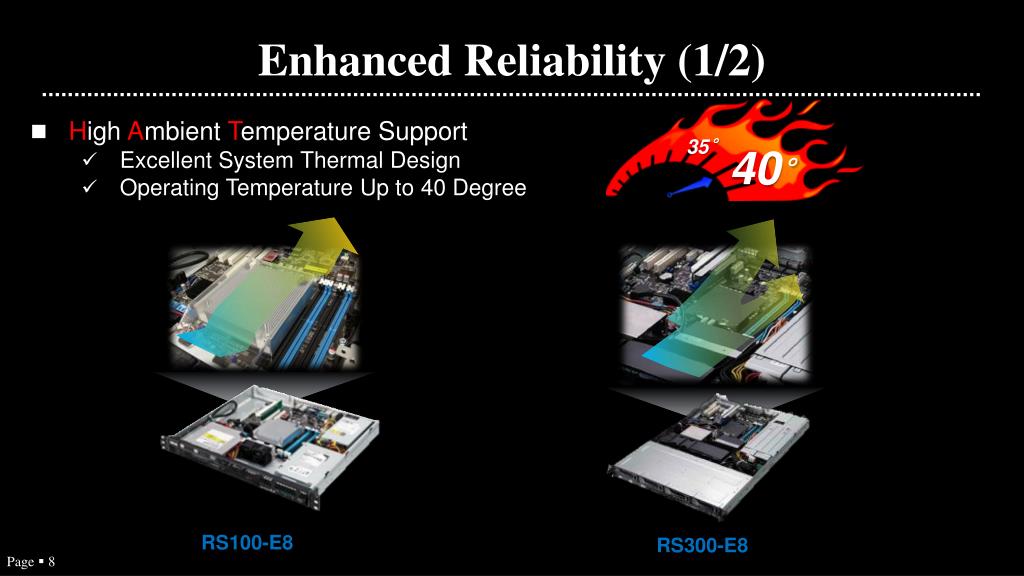

  8. Enhanced Reliability(1/2) • High Ambient Temperature Support • Excellent System Thermal Design • Operating Temperature Up to 40 Degree 35∘ 40∘ RS100-E8 RS300-E8

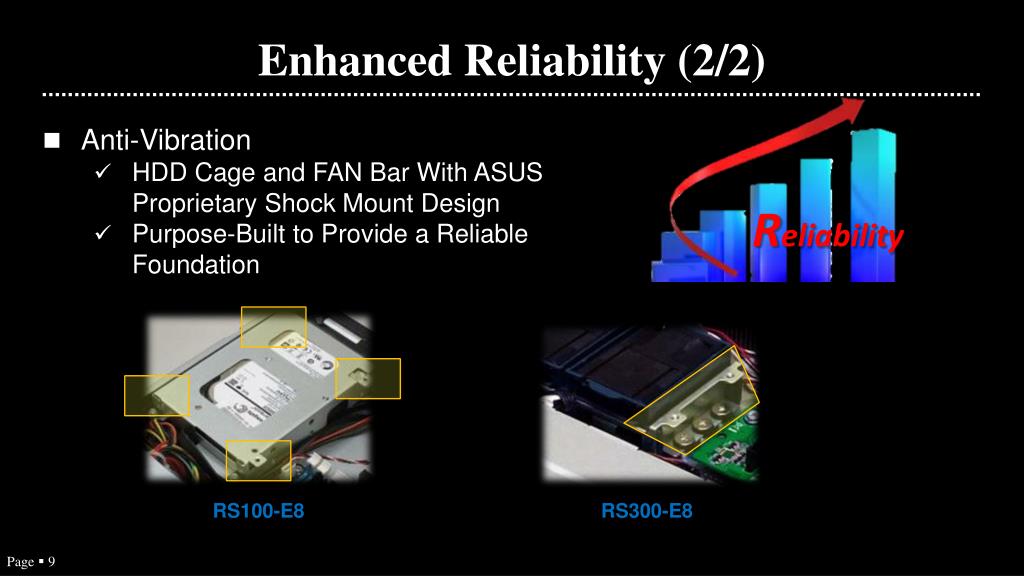

  9. Enhanced Reliability (2/2) • Anti-Vibration • HDD Cage and FAN Bar With ASUS Proprietary Shock Mount Design • Purpose-Built to Provide a Reliable Foundation Reliability RS100-E8 RS300-E8

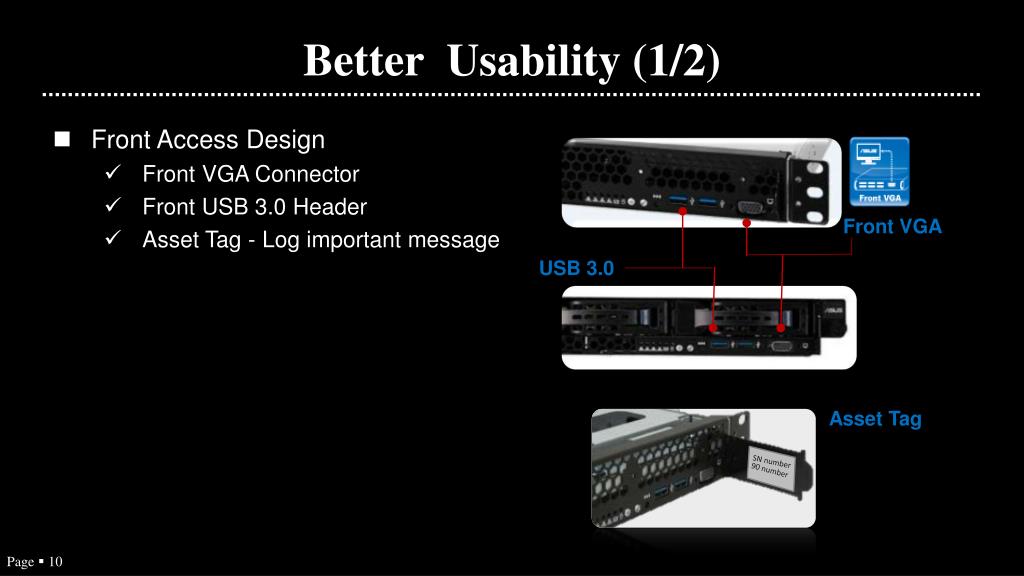

  10. Better Usability (1/2) • Front Access Design • Front VGA Connector • Front USB 3.0 Header • Asset Tag - Log important message Front VGA USB 3.0 Asset Tag SN number 90 number

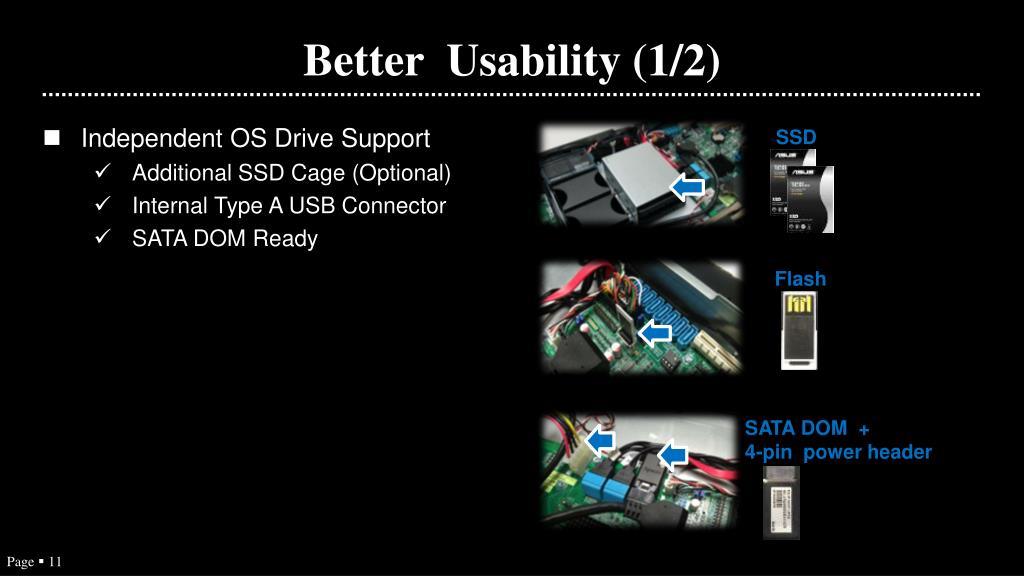

  11. Better Usability (1/2) • Independent OS Drive Support • Additional SSD Cage (Optional) • Internal Type A USB Connector • SATA DOM Ready SSD Flash SATA DOM + 4-pin power header

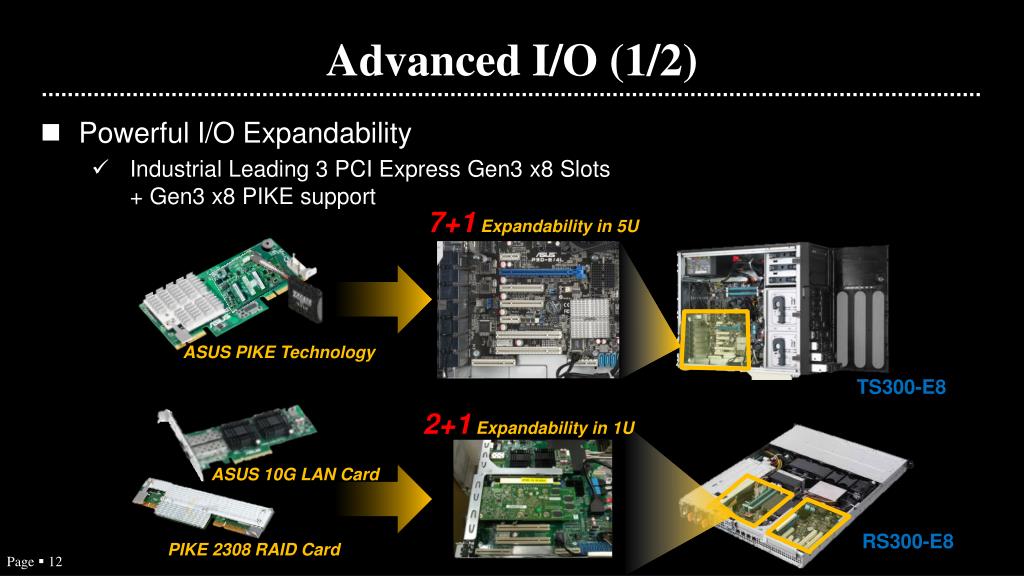

  12. Advanced I/O (1/2) • Powerful I/O Expandability • Industrial Leading 3 PCI Express Gen3 x8 Slots + Gen3 x8 PIKE support 7+1Expandability in 5U • ASUS PIKE Technology TS300-E8 2+1 Expandability in 1U ASUS 10G LAN Card RS300-E8 • PIKE 2308 RAID Card

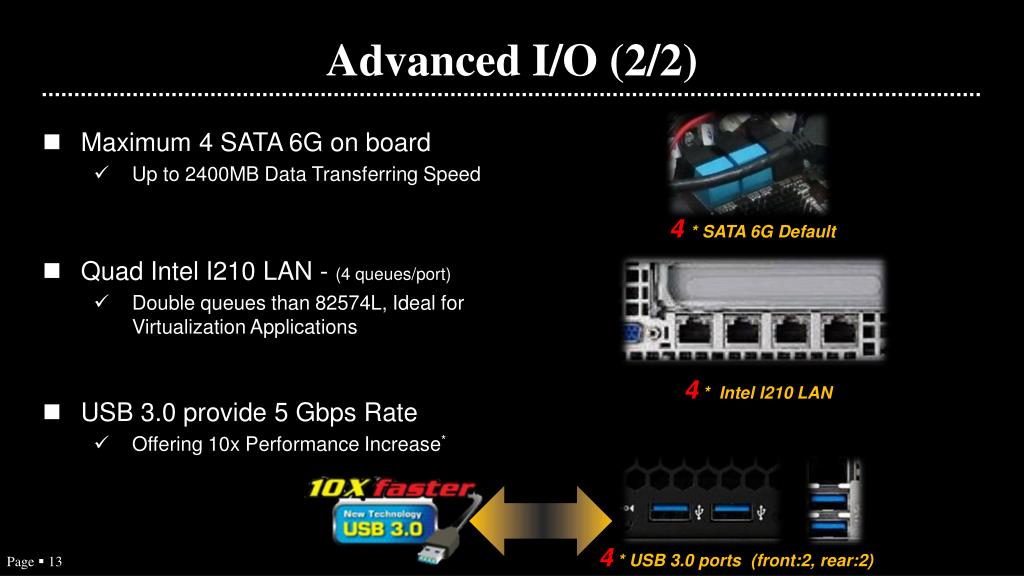

  13. Advanced I/O (2/2) • Maximum 4 SATA 6G on board • Up to 2400MB Data Transferring Speed 4 *SATA 6G Default • Quad Intel I210 LAN - (4 queues/port) • Double queues than 82574L, Ideal for Virtualization Applications 4 * Intel I210 LAN • USB 3.0 provide 5 Gbps Rate • Offering 10x Performance Increase* 4 * USB 3.0 ports (front:2, rear:2)

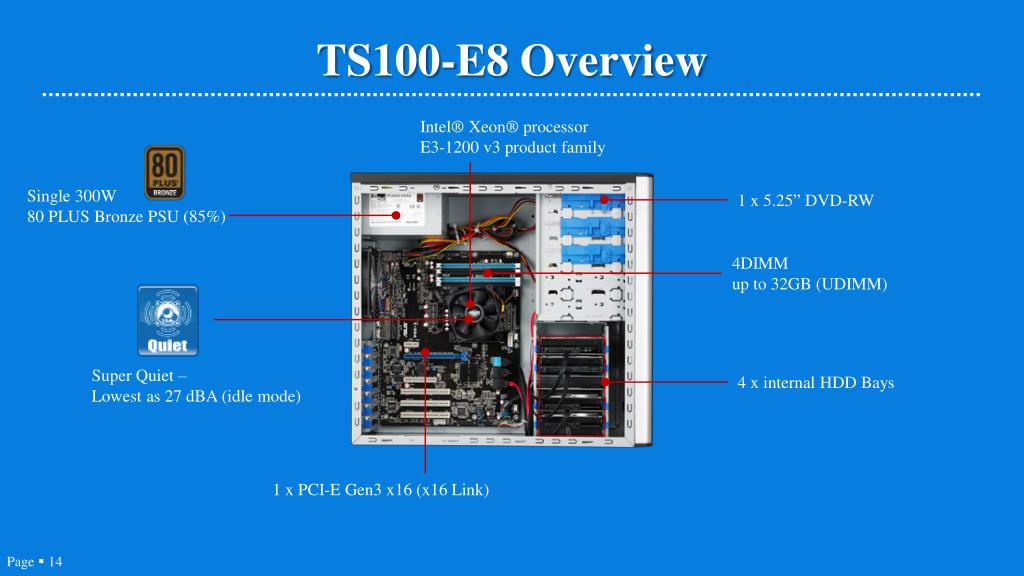

  14. TS100-E8 Overview Intel® Xeon® processor E3-1200 v3 product family Single 300W 80 PLUS Bronze PSU (85%) 1 x 5.25” DVD-RW 4DIMM up to 32GB (UDIMM) • Super Quiet – • Lowest as 27 dBA (idle mode) 4 x internal HDD Bays 1 x PCI-E Gen3 x16 (x16 Link)

  15. TS100-E8 One Page • 目标应用市场 • 打印服务器 • 小型存储服务器 • SMB 进销存服务器 • 支持Intel® 22nm processors • Intel® Xeon® processor E3-1200 v3 • 绿色设计 • 超静音，低至27dBA • 采用80+铜牌认证电源，转换效率85% • 通过欧盟ErP 2013认证(off-mode <0.5W) • 数据保护 • 支持Raid 0/1/10/5 • 提供传统PCI 插槽 • 通过保留PCI插槽，确保延长用户PCI接口卡片及应用环境的使用周期 • 服务器管理 • 提供ASWM企业版管理套件，单一控制台网页式管理界面

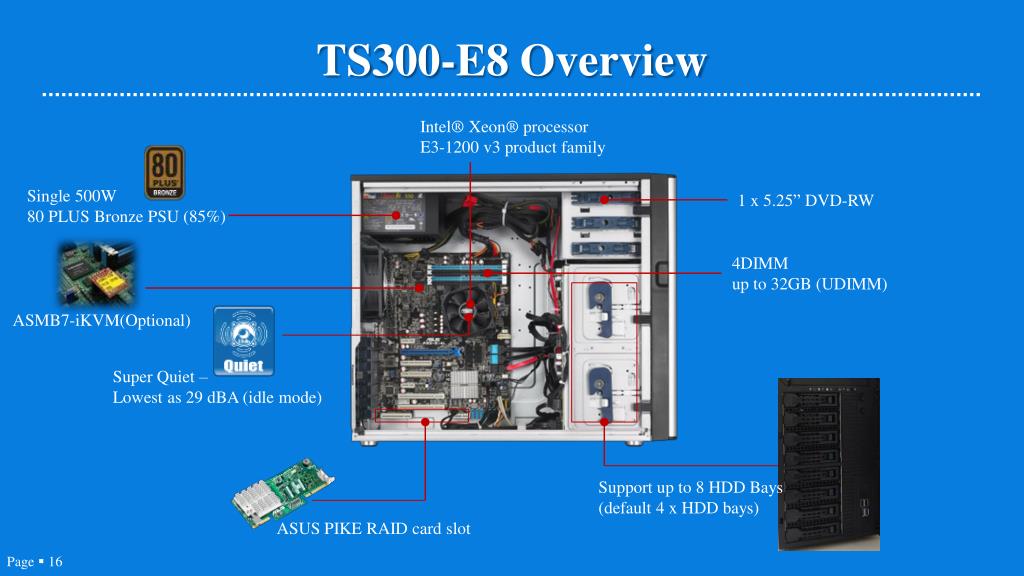

  16. TS300-E8 Overview Intel® Xeon® processor E3-1200 v3 product family Single 500W 80 PLUS Bronze PSU (85%) 1 x 5.25” DVD-RW 4DIMM up to 32GB (UDIMM) ASMB7-iKVM(Optional) • Super Quiet – • Lowest as 29 dBA (idle mode) Support up to 8 HDD Bays (default 4 x HDD bays) ASUS PIKE RAID card slot

  17. TS300-E8 One Page • 目标应用市场 • 打印服务器、小型存储服务器 • 入门级图形工作站 • SMB 进销存服务器 • 支持Intel® 22nm processors • Intel® Xeon® processor E3-1200 v3 • 采用Flex-E设计 • 支持服务器和工作站两种应用模式 • 按需调整Flex-E slot运行带宽 • 绿色设计 • 超静音，低至29dBA • 采用80+铜牌认证电源，转换效率85% • 采用创新设计的独家节能组件(Dr. MOS + BTC)，减少电能损耗的同时减低4℃发热 • ASUS PIKE 阵列技术 • 通过PIKE套件按需提升磁盘I/O性能及数据安全等级 • 服务器管理 • 提供ASWM企业版管理套件，单一控制台网页式管理界面 • 支持ASMB7-iKVM硬件管理模块，实现远程开关机及安装操作系统等

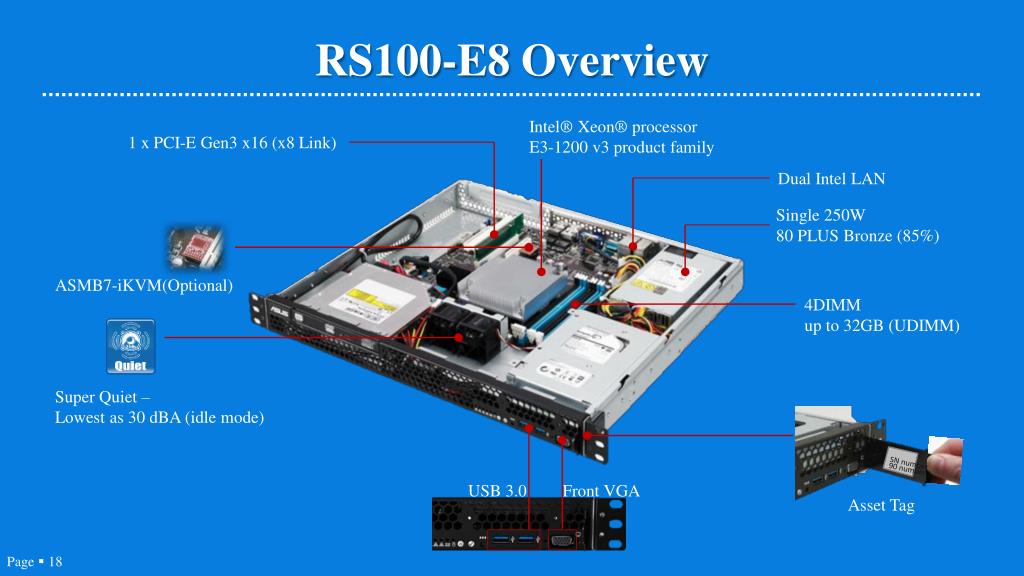

  18. RS100-E8 Overview Intel® Xeon® processor E3-1200 v3 product family 1 x PCI-E Gen3 x16 (x8 Link) Dual Intel LAN Single 250W 80 PLUS Bronze (85%) ASMB7-iKVM(Optional) 4DIMM up to 32GB (UDIMM) SN number 90 number • Super Quiet – • Lowest as 30 dBA (idle mode) USB 3.0 Front VGA Asset Tag

  19. RS100-E8 One Page • 目标应用市场 • 工业控制嵌入式服务器 • 防火墙、网关服务器 • 视频监控服务器 全 面 兼 容 主 流 视 频 采 集 卡，包 括 海康、大华、AverMedia 等 • 支持Intel® 22nm processors • Intel® Xeon® processor E3-1200 v3 • 紧凑型设计 • 15”深度，可安装在网络交换机机柜 • 支持2颗内置型HDD • 绿色设计 • 超静音，低至30dBA • 采用80+铜牌认证电源，转换效率85% • 内置式 SATA DOM支持 • 提供主板牵引式电源直供设计，直接支援SATA DOM应用，便于嵌入式应用 • 服务器管理 • 提供ASWM企业版管理套件，单一控制台网页式管理界面 • 支持ASMB7-iKVM硬件管理模块，实现远程开关机及安装操作系统等

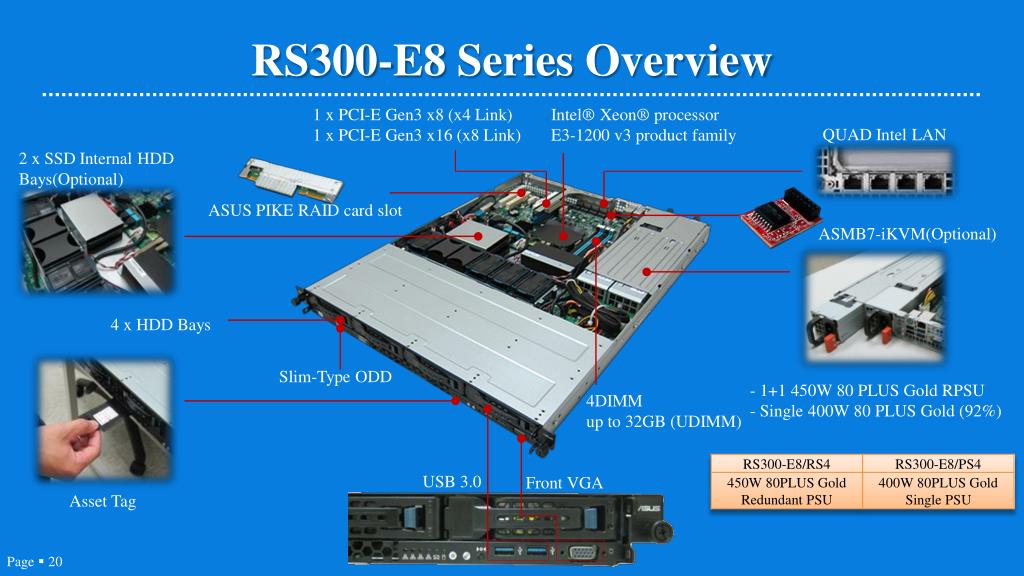

  20. RS300-E8Series Overview 1 x PCI-E Gen3 x8 (x4 Link) 1 x PCI-E Gen3 x16 (x8 Link) Intel® Xeon® processor E3-1200 v3 product family QUAD Intel LAN 2 x SSD Internal HDD Bays(Optional) ASUS PIKE RAID card slot ASMB7-iKVM(Optional) 4 x HDD Bays Slim-Type ODD - 1+1 450W 80 PLUS Gold RPSU - Single 400W 80 PLUS Gold (92%) 4DIMM up to 32GB (UDIMM) USB 3.0 Front VGA Asset Tag

  21. RS300-E8 Series One Page • 目标应用市场 • 数据中心前端服务器 • 防火墙、网关服务器 • SMB 进销存服务器 • 支持Intel® 22nm processors • Intel® Xeon® processor E3-1200 v3 • 2+1 扩展能力 in 1U • 2 x PCI-E G3 + PIKE Slot • 支持2片全高PCIe 3.0扩展卡 • 4端口千兆网络 • 提供高网络带宽 • 支持虚拟化应用 • 80+ 金牌电源 • 采用更高效80+金牌认证电源，提供超过92%的AC2DC转化效率 • ASUS PIKE 阵列技术 • 通过PIKE套件按需提升磁盘I/O性能及数据安全等级 • 内置式 SSD 托架 • 全新内置2个SSD托架，可专用于OS安装盘，提升系统启动运行效率

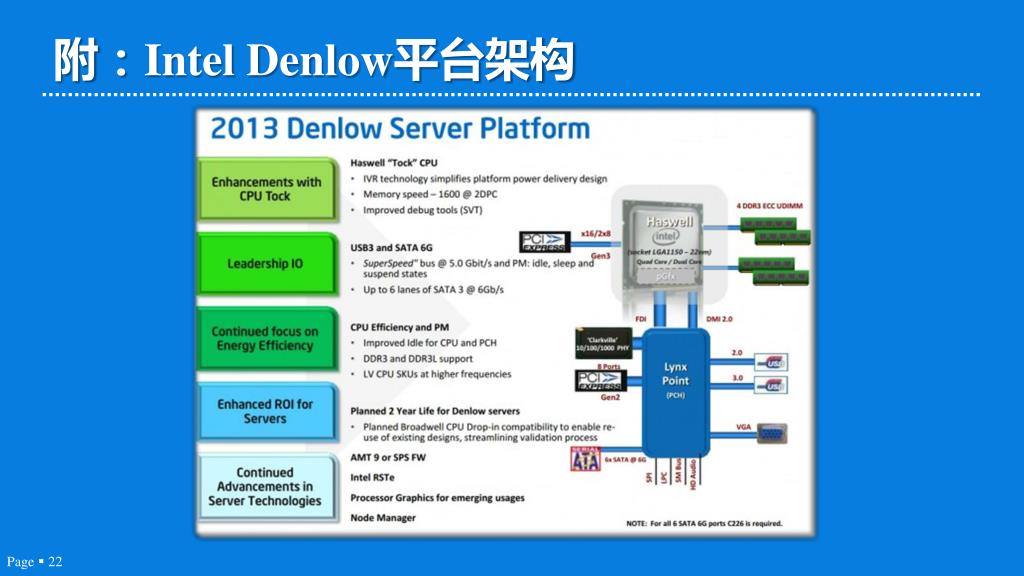

  22. 附：Intel Denlow平台架构

  23. 华硕Denlow平台全家福 • 超静音，低至30dBA • 紧凑型设计 • 支持SATA DOM • 超静音，低至27dBA • 通过欧盟ErP 2013认证(off-mode <0.5W) • 提供PCI卡片支持 RS100-E8-PI2 2+1 PCIe扩充能力 4千兆网络吞吐能力 支持内安装2颗SSD ASUS PIKE技术 TS100-E8-PI2 • 超静音，低至29dBA • Dr. MOS + BTC技术 • ASUS PIKE技术 • Flex-E技术 RS300-E8-PS4 2+1 PCIe扩充能力 4千兆网络吞吐能力 支持内安装2颗SSD ASUS PIKE技术 支持1+1冗余电源 RS300-E8-RS4 TS300-E8-PS4

  24. 谢谢! • 更多产品资讯，请联系 华硕区域业务代表 • 华硕保留该文档修改权利，恕不另行通知公布的规格及技术信息
