第十一节 逻辑运算指令. 一、 F65(WAN) 16 位数据与运算指令. 当触发信号接通时,将由 S1 和 S2 指定的 16 位常数或 16 位数据进行与( AND )运算,结果存储在由“ D” 指定的 16 位区中。当 S1 和 S2 指定的 16 位常数时,与运算将它转换为 16 位二进制形式。. 二、 F66(WOR) 16 位数据或运算指令.
E N D

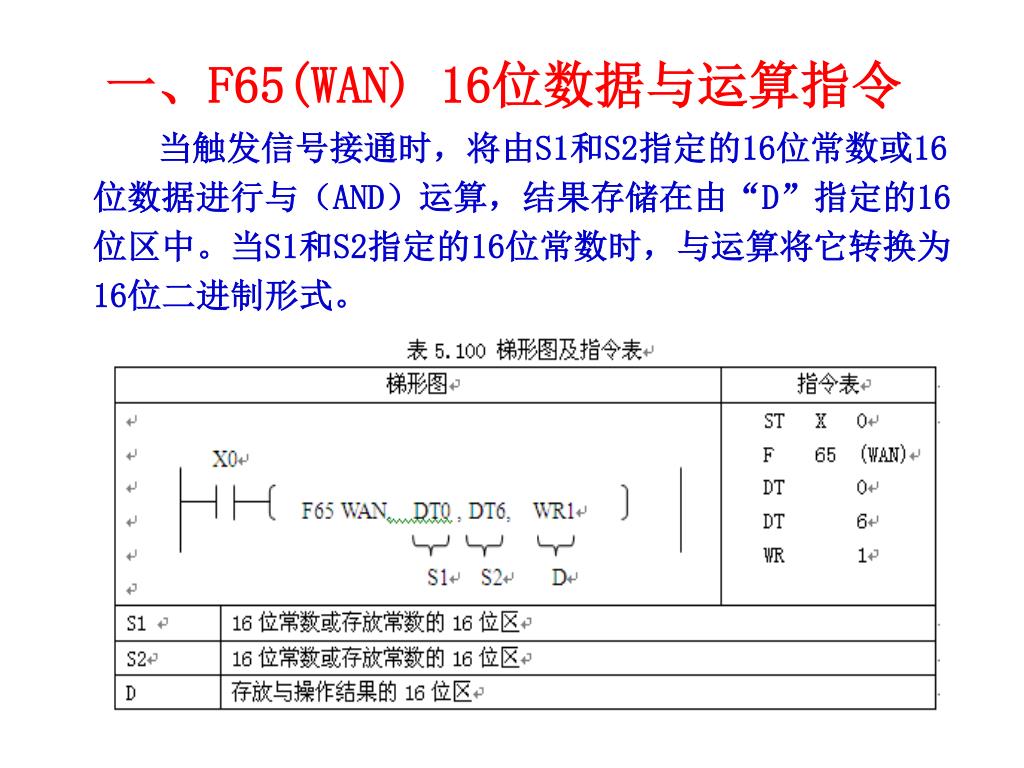

一、F65(WAN) 16位数据与运算指令 当触发信号接通时,将由S1和S2指定的16位常数或16位数据进行与(AND)运算,结果存储在由“D”指定的16位区中。当S1和S2指定的16位常数时,与运算将它转换为16位二进制形式。

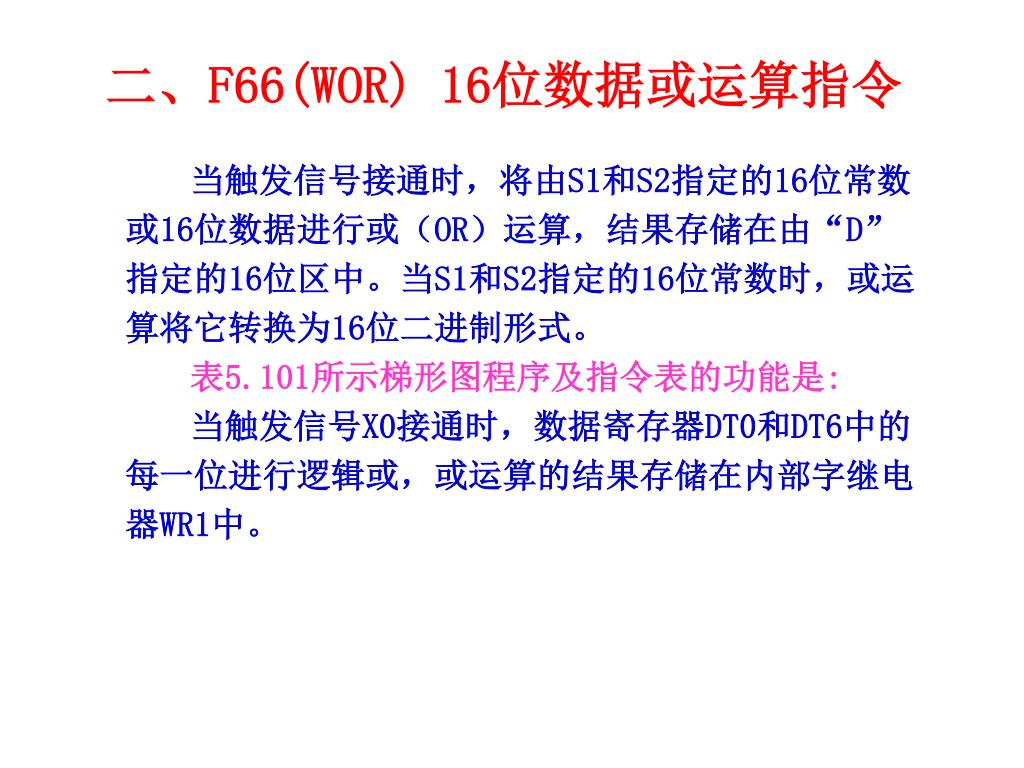

二、F66(WOR) 16位数据或运算指令 当触发信号接通时,将由S1和S2指定的16位常数或16位数据进行或(OR)运算,结果存储在由“D”指定的16位区中。当S1和S2指定的16位常数时,或运算将它转换为16位二进制形式。 表5.101所示梯形图程序及指令表的功能是: 当触发信号X0接通时,数据寄存器DT0和DT6中的每一位进行逻辑或,或运算的结果存储在内部字继电器WR1中。

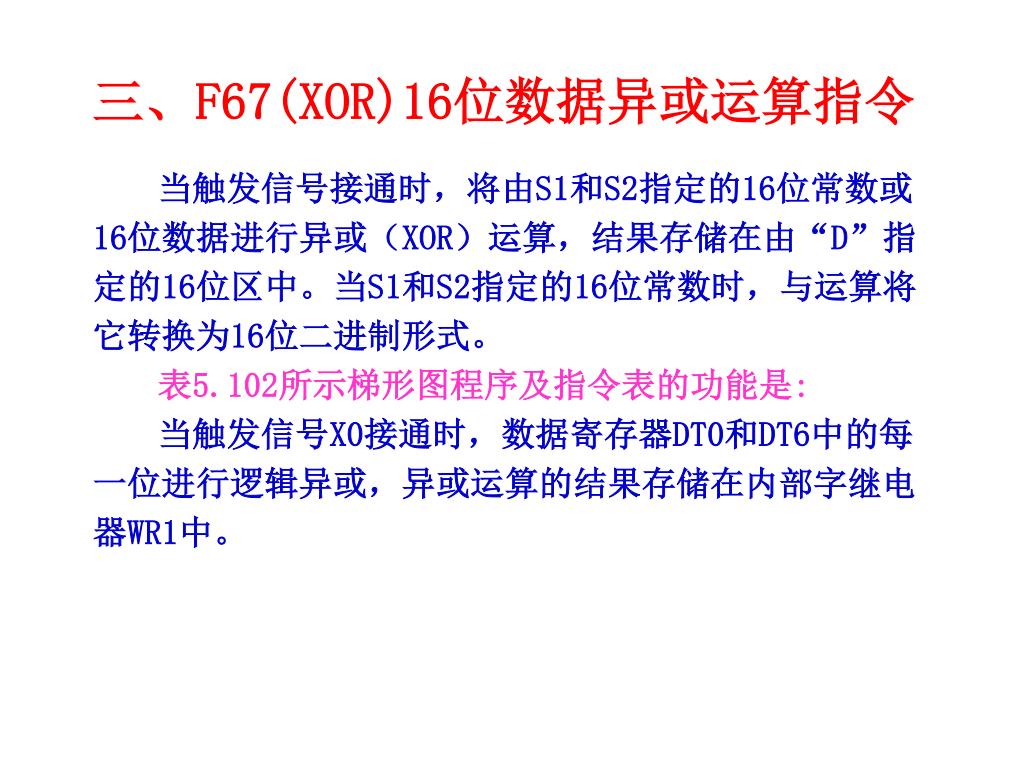

三、F67(XOR)16位数据异或运算指令 当触发信号接通时,将由S1和S2指定的16位常数或16位数据进行异或(XOR)运算,结果存储在由“D”指定的16位区中。当S1和S2指定的16位常数时,与运算将它转换为16位二进制形式。 表5.102所示梯形图程序及指令表的功能是: 当触发信号X0接通时,数据寄存器DT0和DT6中的每一位进行逻辑异或,异或运算的结果存储在内部字继电器WR1中。

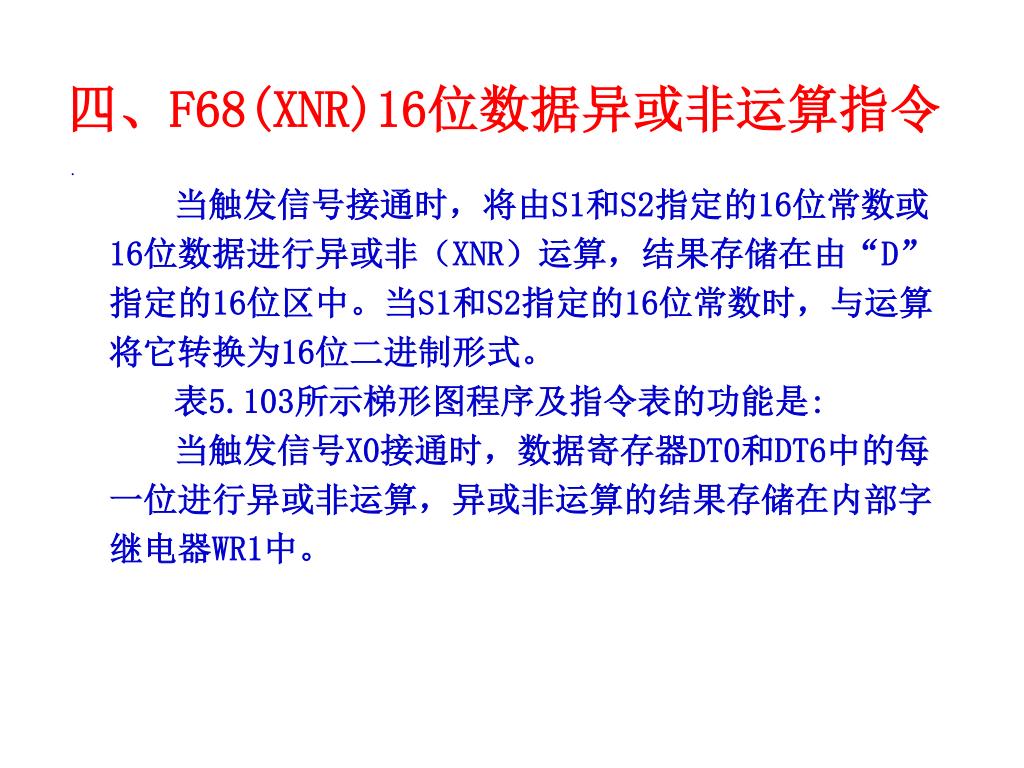

四、F68(XNR)16位数据异或非运算指令 当触发信号接通时,将由S1和S2指定的16位常数或16位数据进行异或非(XNR)运算,结果存储在由“D”指定的16位区中。当S1和S2指定的16位常数时,与运算将它转换为16位二进制形式。 表5.103所示梯形图程序及指令表的功能是: 当触发信号X0接通时,数据寄存器DT0和DT6中的每一位进行异或非运算,异或非运算的结果存储在内部字继电器WR1中。
