1. 軟體工程 第3章 關鍵系統

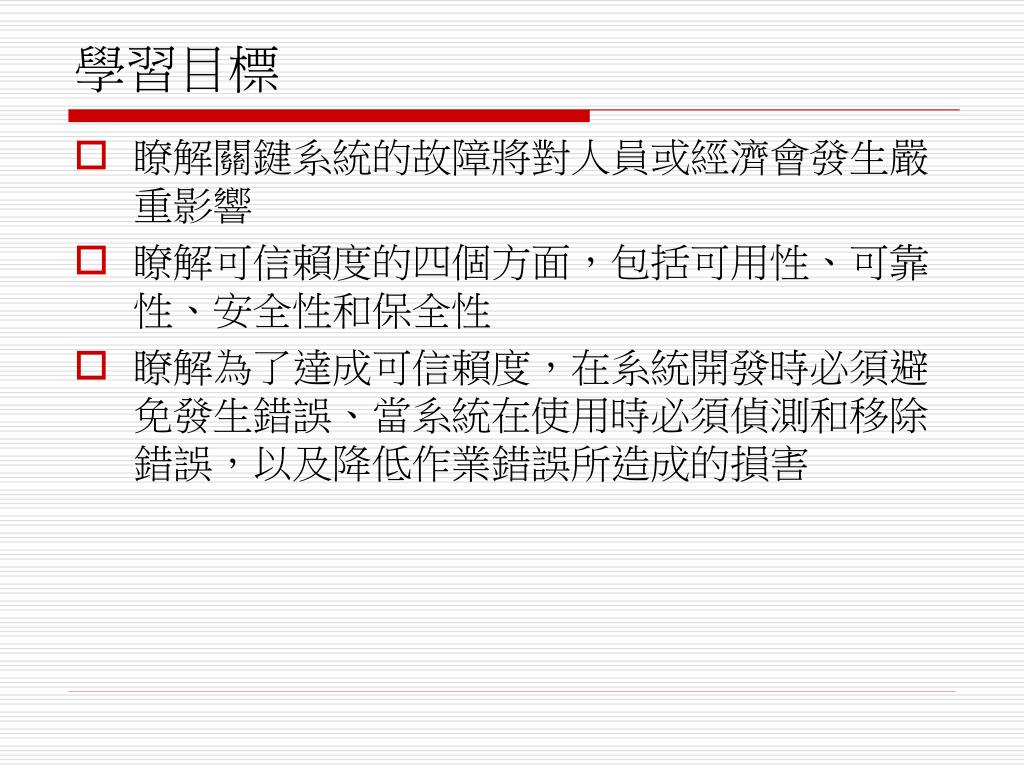

2. 學習目標 • 瞭解關鍵系統的故障將對人員或經濟會發生嚴重影響 • 瞭解可信賴度的四個方面，包括可用性、可靠性、安全性和保全性 • 瞭解為了達成可信賴度，在系統開發時必須避免發生錯誤、當系統在使用時必須偵測和移除錯誤，以及降低作業錯誤所造成的損害

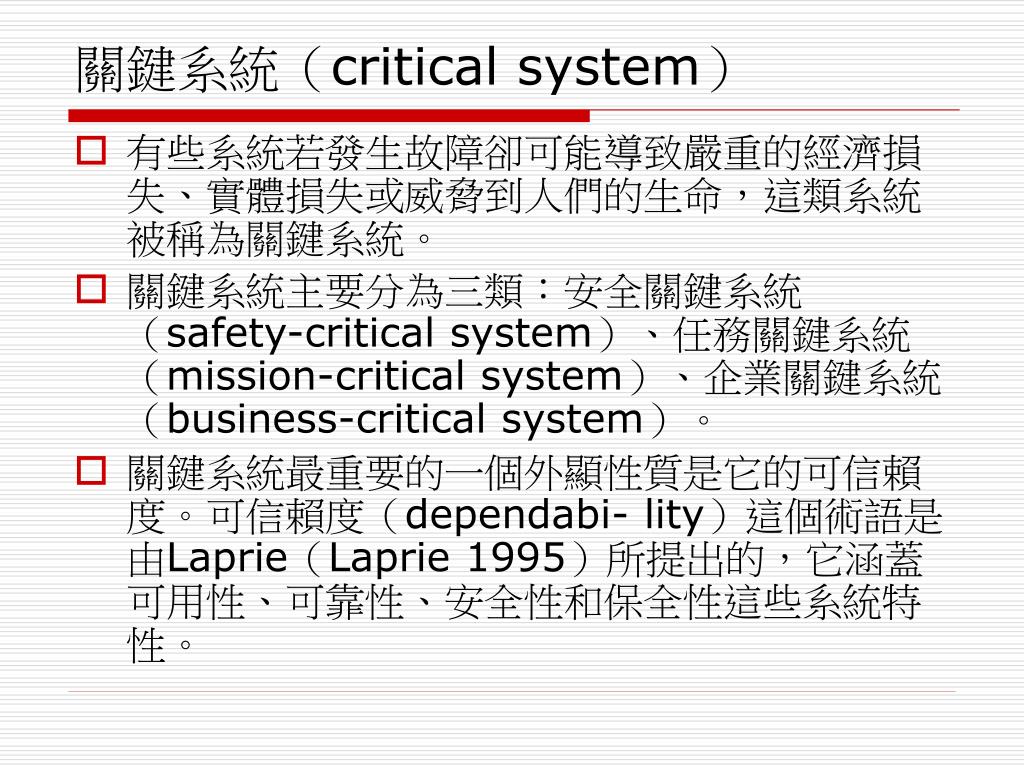

3. 關鍵系統（critical system） • 有些系統若發生故障卻可能導致嚴重的經濟損失、實體損失或威脅到人們的生命，這類系統被稱為關鍵系統。 • 關鍵系統主要分為三類：安全關鍵系統（safety-critical system）、任務關鍵系統（mission-critical system）、企業關鍵系統（business-critical system）。 • 關鍵系統最重要的一個外顯性質是它的可信賴度。可信賴度（dependabi- lity）這個術語是由Laprie（Laprie 1995）所提出的，它涵蓋可用性、可靠性、安全性和保全性這些系統特性。

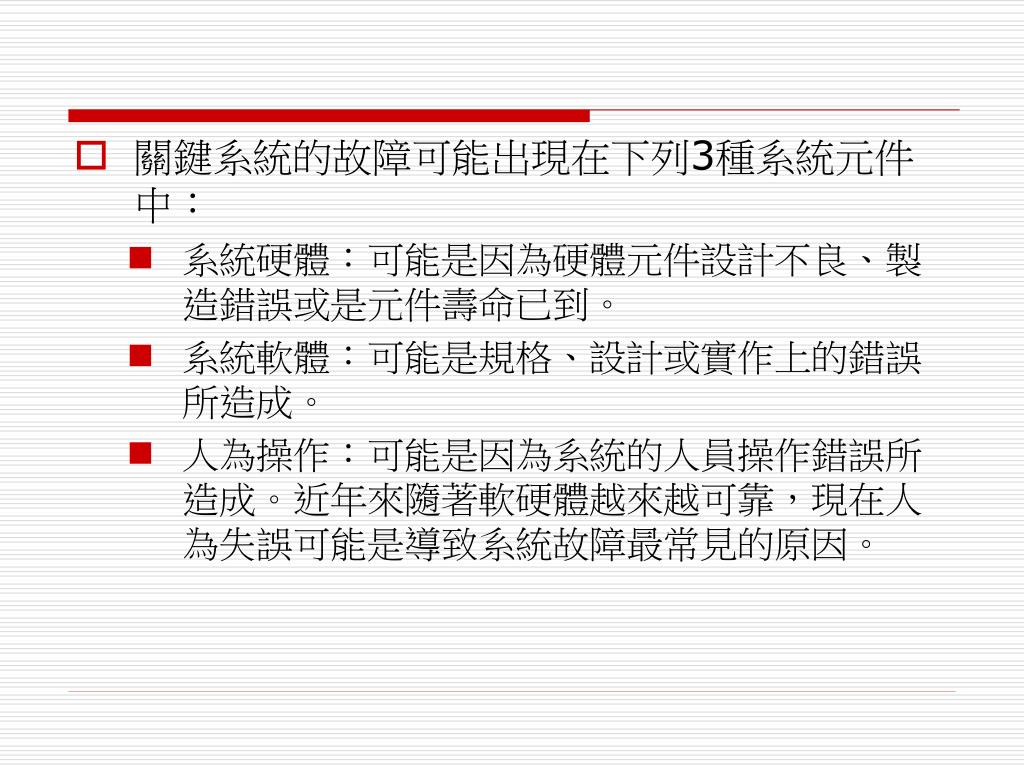

4. 關鍵系統的故障可能出現在下列3種系統元件中： • 系統硬體：可能是因為硬體元件設計不良、製造錯誤或是元件壽命已到。 • 系統軟體：可能是規格、設計或實作上的錯誤所造成。 • 人為操作：可能是因為系統的人員操作錯誤所造成。近年來隨著軟硬體越來越可靠，現在人為失誤可能是導致系統故障最常見的原因。

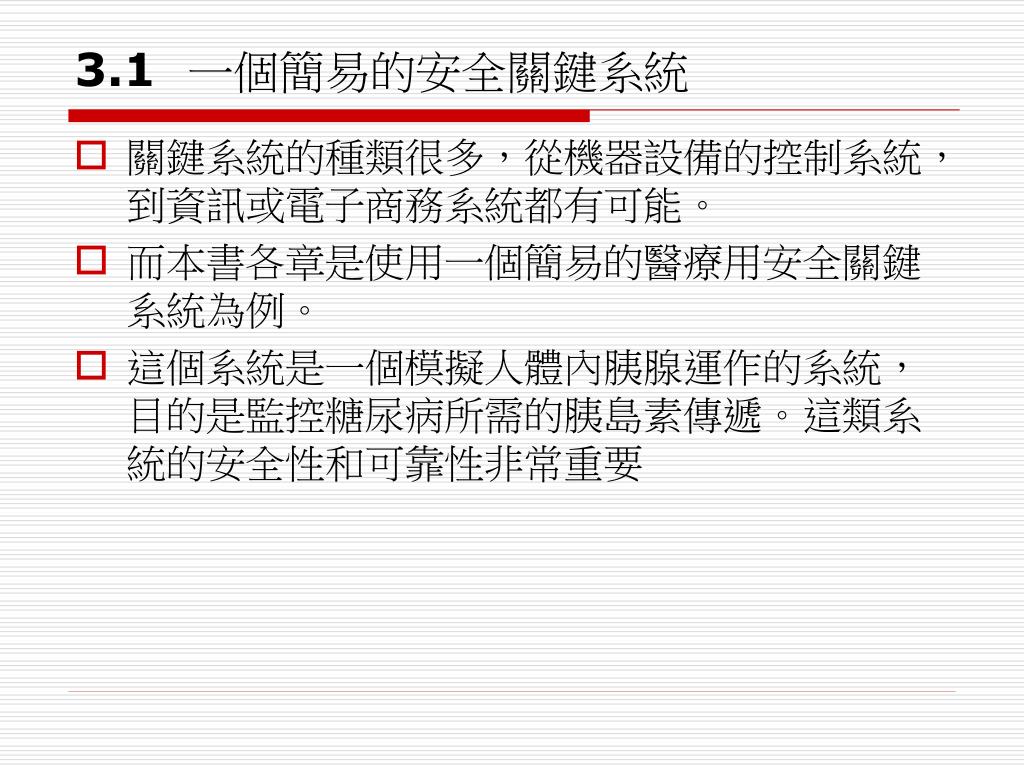

5. 3.1一個簡易的安全關鍵系統 • 關鍵系統的種類很多，從機器設備的控制系統，到資訊或電子商務系統都有可能。 • 而本書各章是使用一個簡易的醫療用安全關鍵系統為例。 • 這個系統是一個模擬人體內胰腺運作的系統，目的是監控糖尿病所需的胰島素傳遞。這類系統的安全性和可靠性非常重要

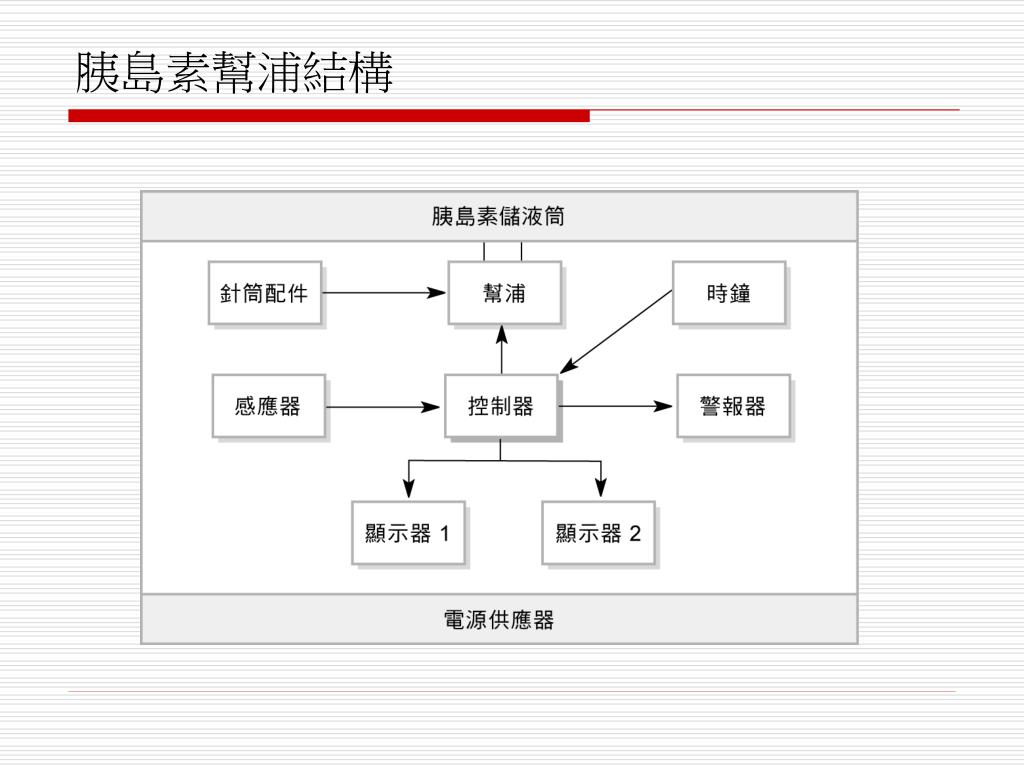

6. 胰島素幫浦結構

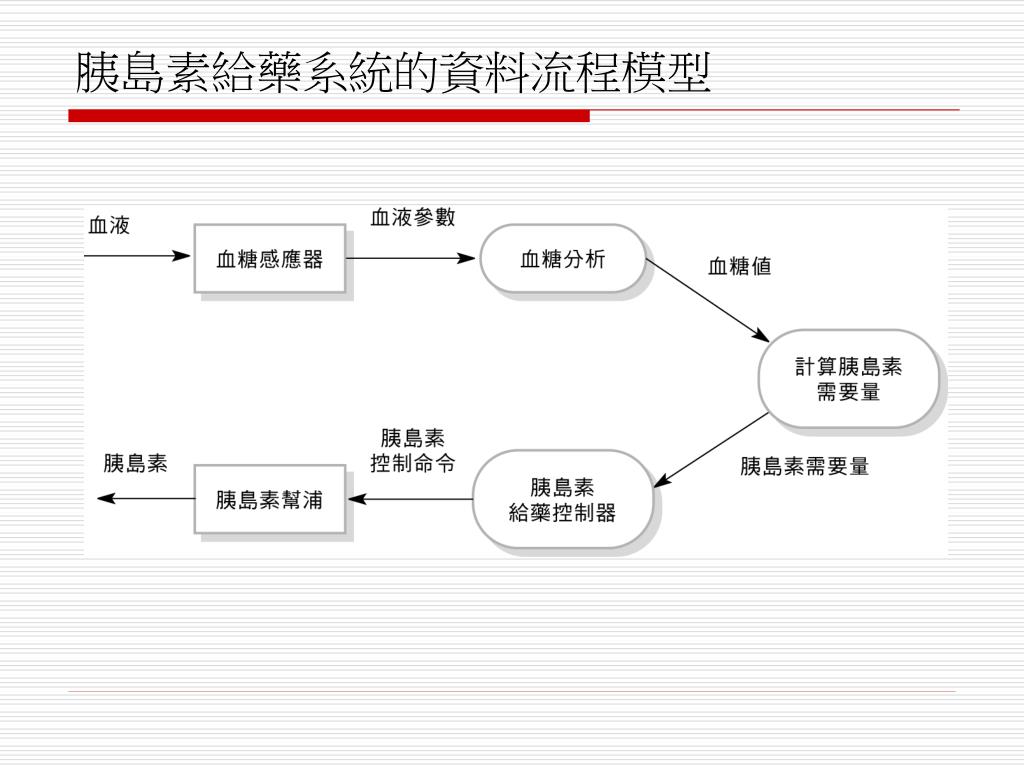

7. 胰島素給藥系統的資料流程模型

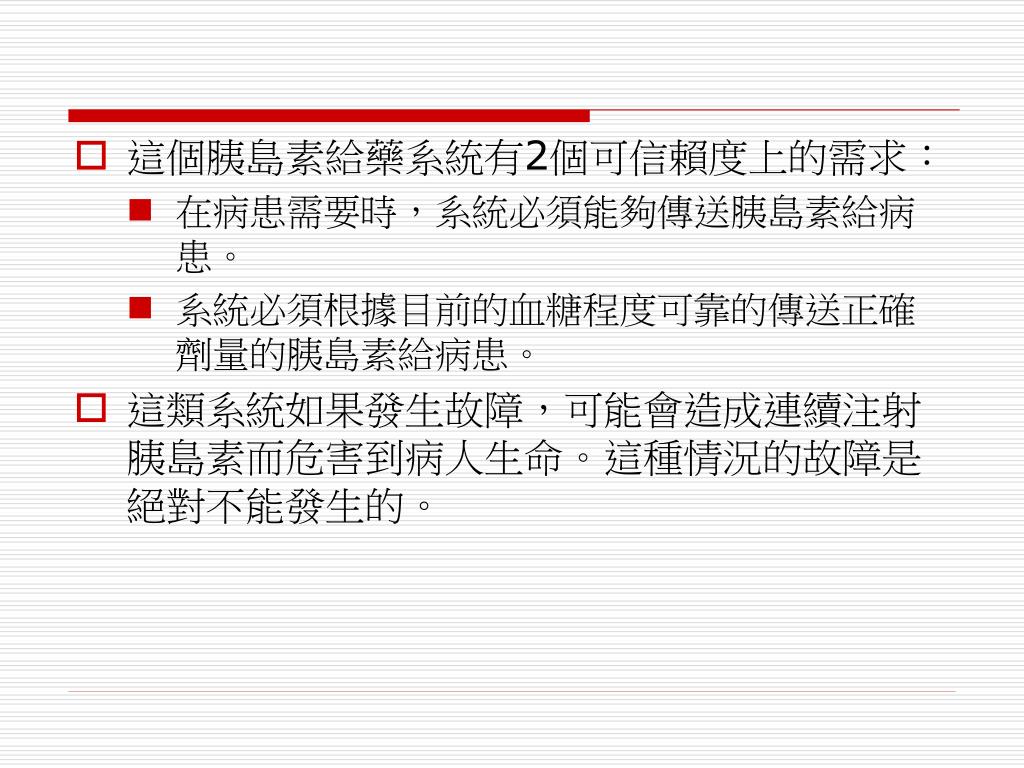

8. 這個胰島素給藥系統有2個可信賴度上的需求：這個胰島素給藥系統有2個可信賴度上的需求： • 在病患需要時，系統必須能夠傳送胰島素給病患。 • 系統必須根據目前的血糖程度可靠的傳送正確劑量的胰島素給病患。 • 這類系統如果發生故障，可能會造成連續注射胰島素而危害到病人生命。這種情況的故障是絕對不能發生的。

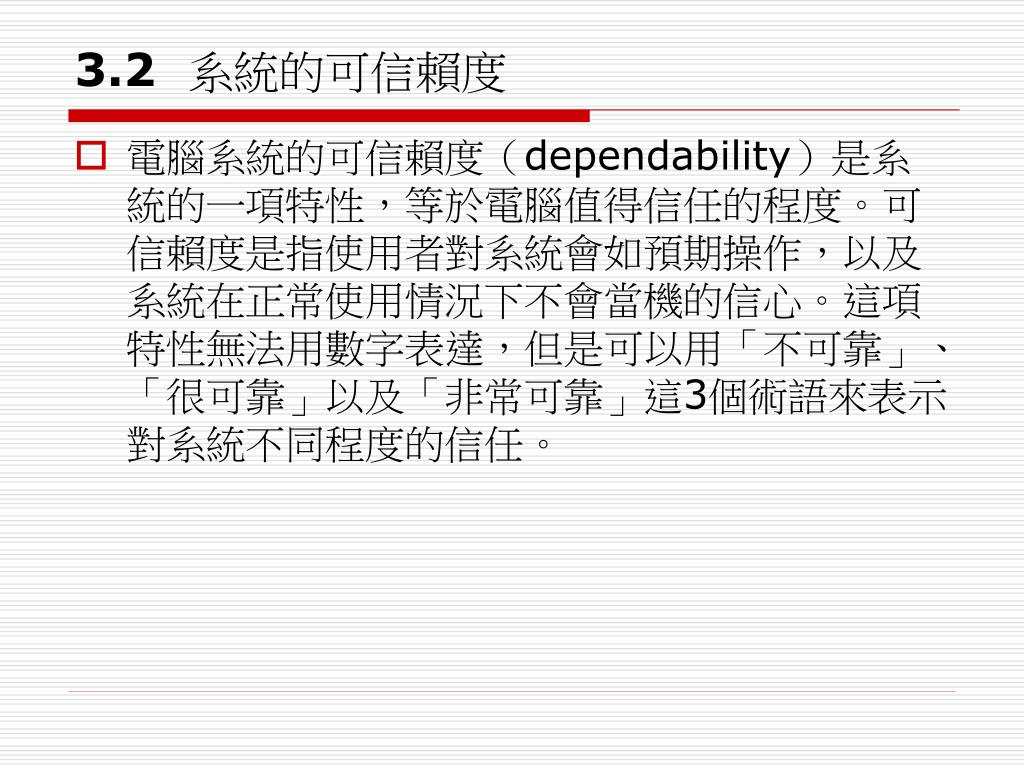

9. 3.2系統的可信賴度 • 電腦系統的可信賴度（dependability）是系統的一項特性，等於電腦值得信任的程度。可信賴度是指使用者對系統會如預期操作，以及系統在正常使用情況下不會當機的信心。這項特性無法用數字表達，但是可以用「不可靠」、「很可靠」以及「非常可靠」這3個術語來表示對系統不同程度的信任。

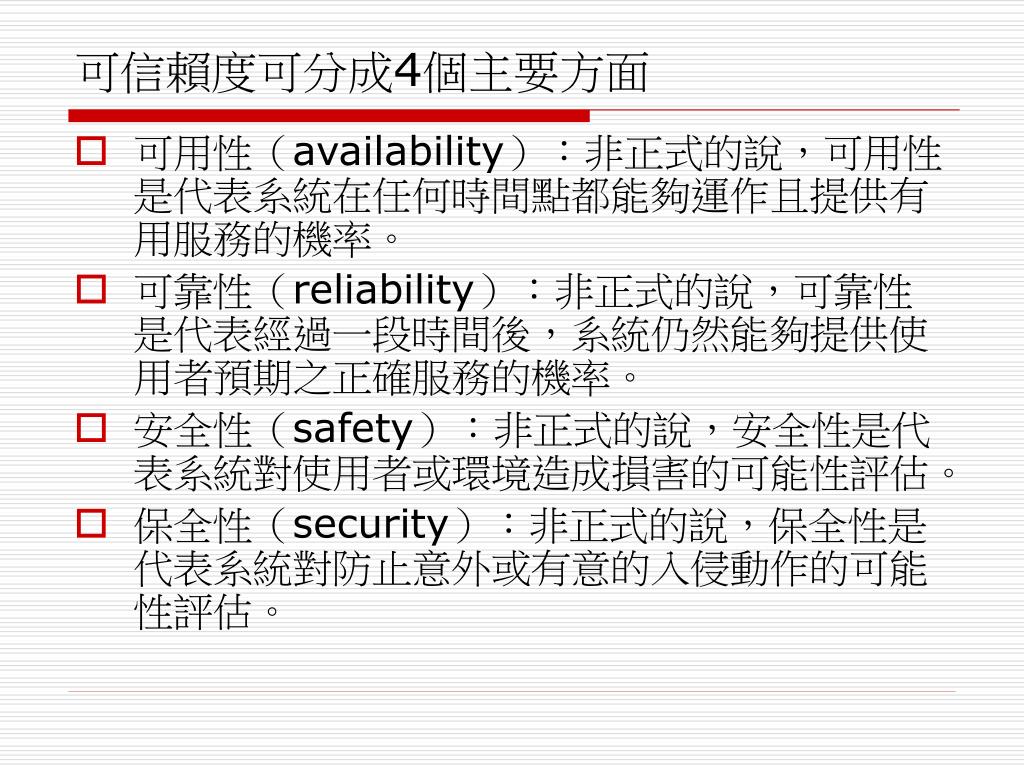

10. 可信賴度可分成4個主要方面 • 可用性（availability）：非正式的說，可用性是代表系統在任何時間點都能夠運作且提供有用服務的機率。 • 可靠性（reliability）：非正式的說，可靠性是代表經過一段時間後，系統仍然能夠提供使用者預期之正確服務的機率。 • 安全性（safety）：非正式的說，安全性是代表系統對使用者或環境造成損害的可能性評估。 • 保全性（security）：非正式的說，保全性是代表系統對防止意外或有意的入侵動作的可能性評估。

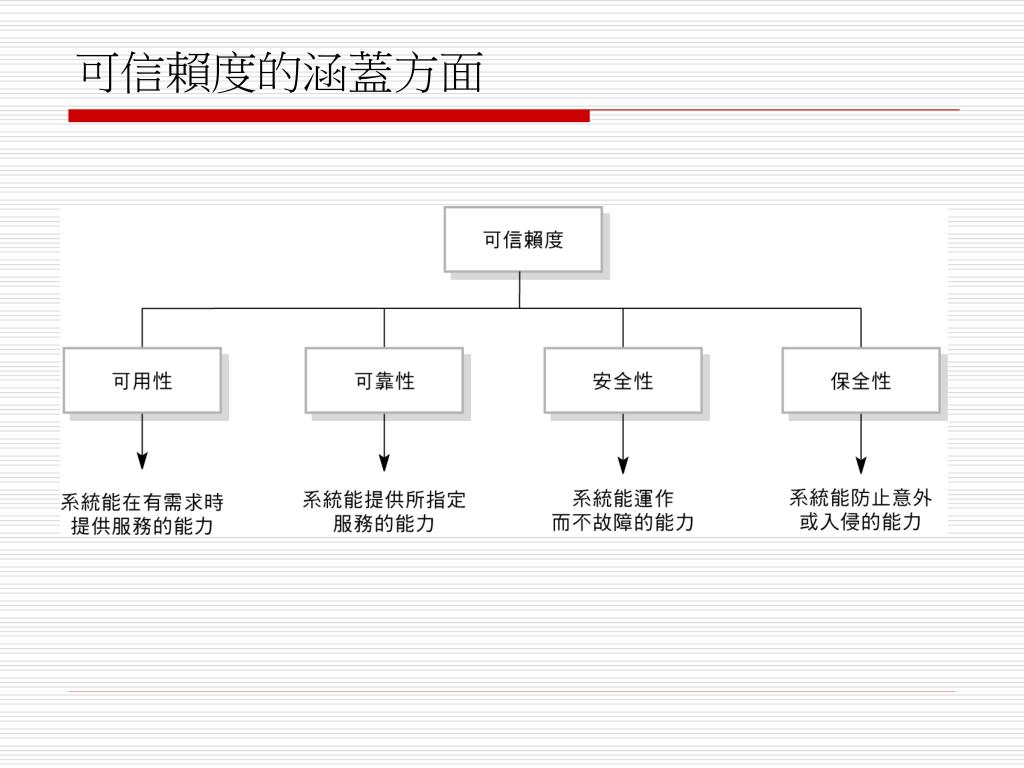

11. 可信賴度的涵蓋方面

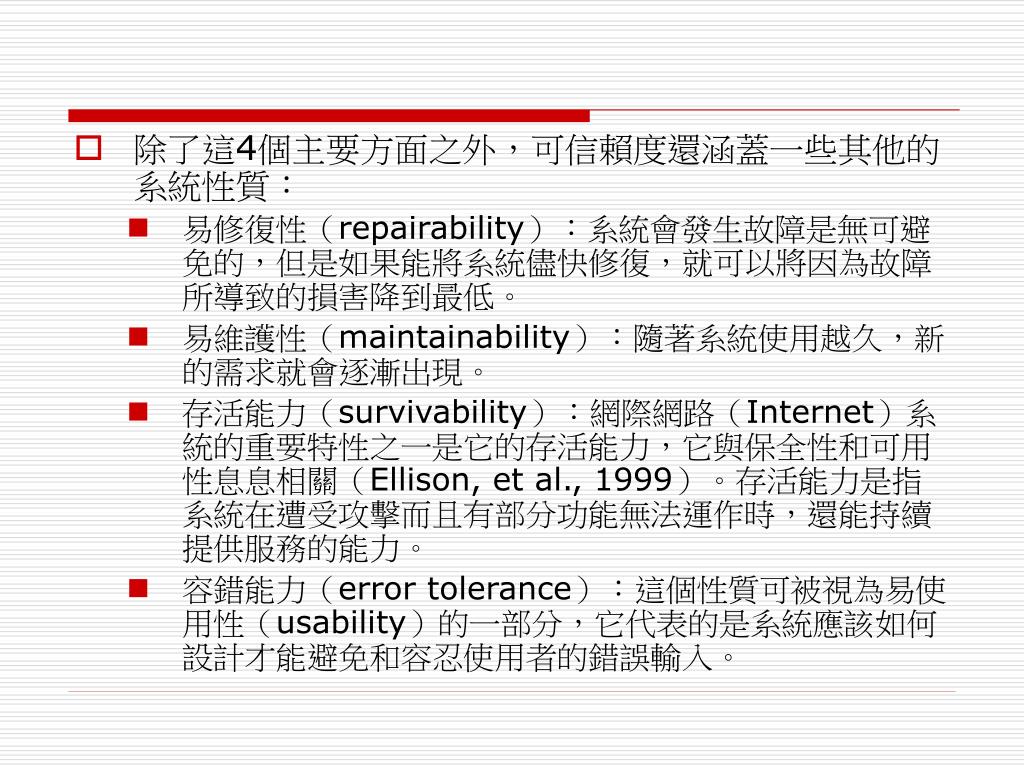

12. 除了這4個主要方面之外，可信賴度還涵蓋一些其他的系統性質： • 易修復性（repairability）：系統會發生故障是無可避免的，但是如果能將系統儘快修復，就可以將因為故障所導致的損害降到最低。 • 易維護性（maintainability）：隨著系統使用越久，新的需求就會逐漸出現。 • 存活能力（survivability）：網際網路（Internet）系統的重要特性之一是它的存活能力，它與保全性和可用性息息相關（Ellison, et al., 1999）。存活能力是指系統在遭受攻擊而且有部分功能無法運作時，還能持續提供服務的能力。 • 容錯能力（error tolerance）：這個性質可被視為易使用性（usability）的一部分，它代表的是系統應該如何設計才能避免和容忍使用者的錯誤輸入。

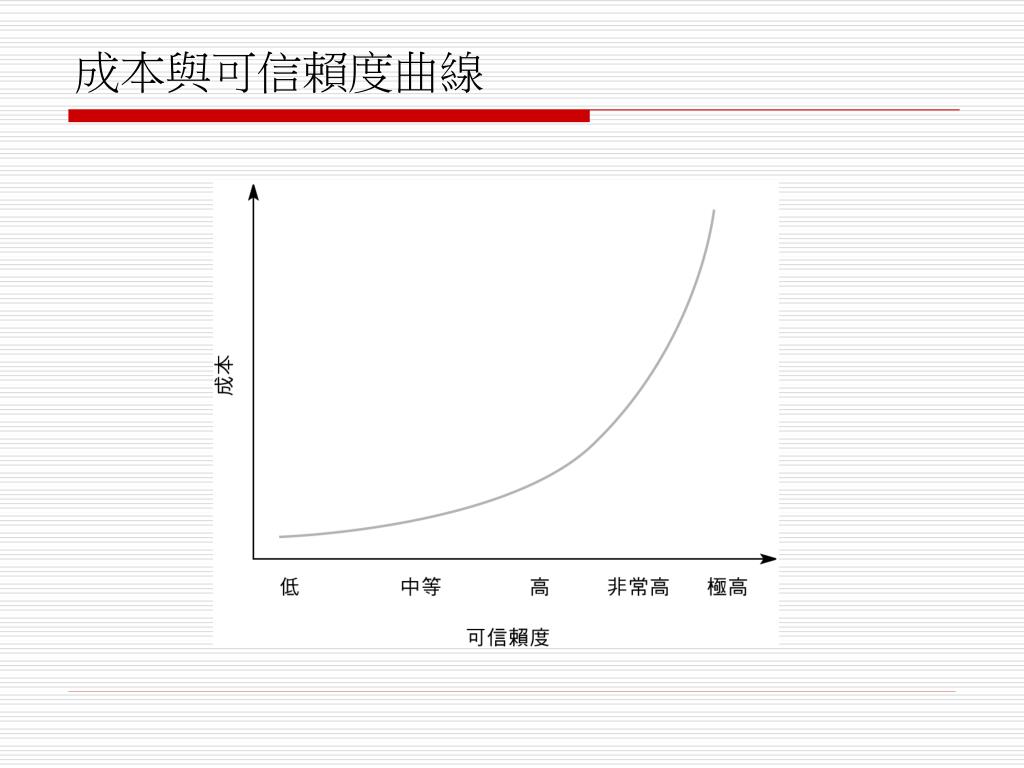

13. 成本與可信賴度曲線

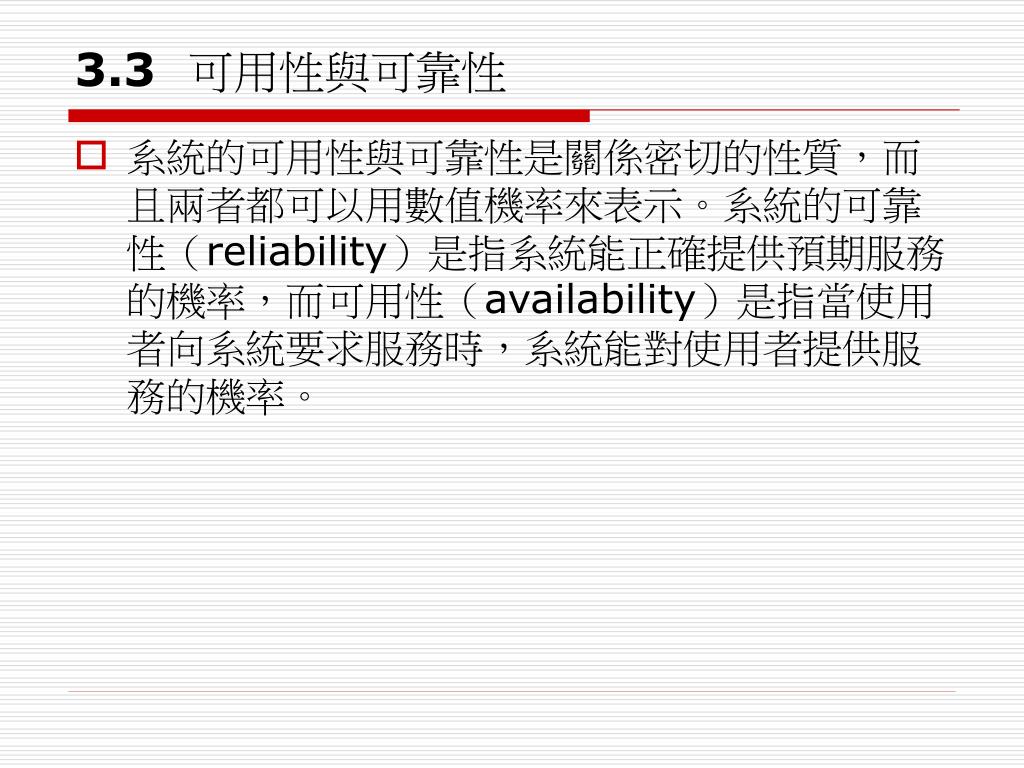

14. 3.3可用性與可靠性 • 系統的可用性與可靠性是關係密切的性質，而且兩者都可以用數值機率來表示。系統的可靠性（reliability）是指系統能正確提供預期服務的機率，而可用性（availability）是指當使用者向系統要求服務時，系統能對使用者提供服務的機率。

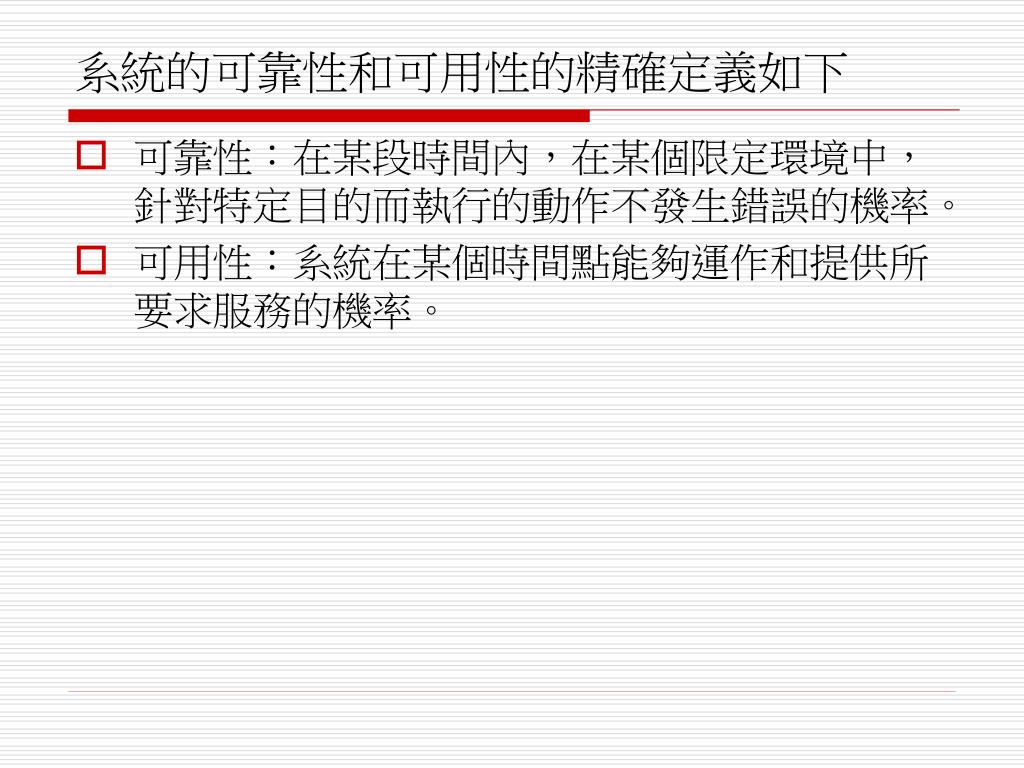

15. 系統的可靠性和可用性的精確定義如下 • 可靠性：在某段時間內，在某個限定環境中，針對特定目的而執行的動作不發生錯誤的機率。 • 可用性：系統在某個時間點能夠運作和提供所要求服務的機率。

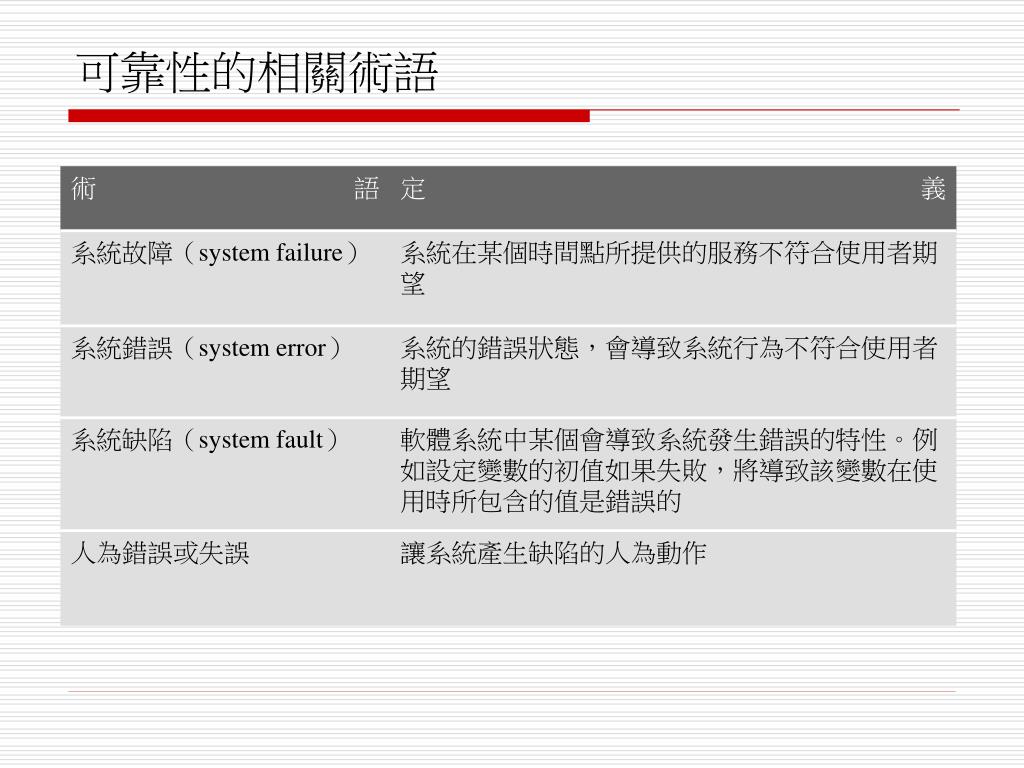

16. 可靠性的相關術語

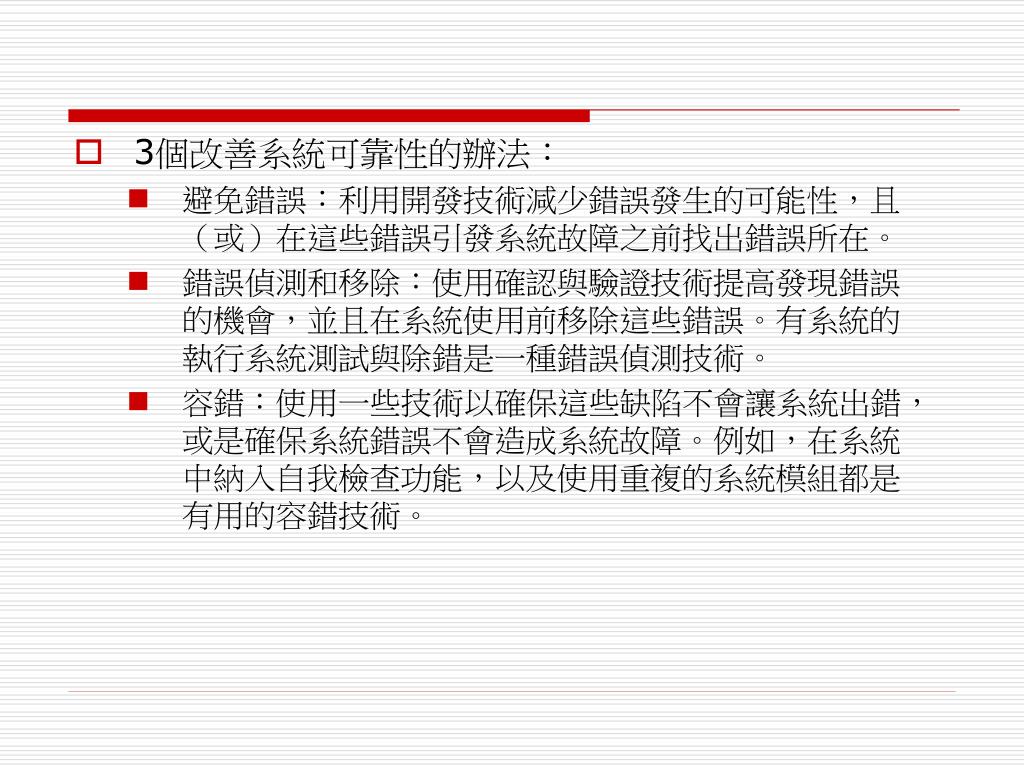

17. 3個改善系統可靠性的辦法： • 避免錯誤：利用開發技術減少錯誤發生的可能性，且（或）在這些錯誤引發系統故障之前找出錯誤所在。 • 錯誤偵測和移除：使用確認與驗證技術提高發現錯誤的機會，並且在系統使用前移除這些錯誤。有系統的執行系統測試與除錯是一種錯誤偵測技術。 • 容錯：使用一些技術以確保這些缺陷不會讓系統出錯，或是確保系統錯誤不會造成系統故障。例如，在系統中納入自我檢查功能，以及使用重複的系統模組都是有用的容錯技術。

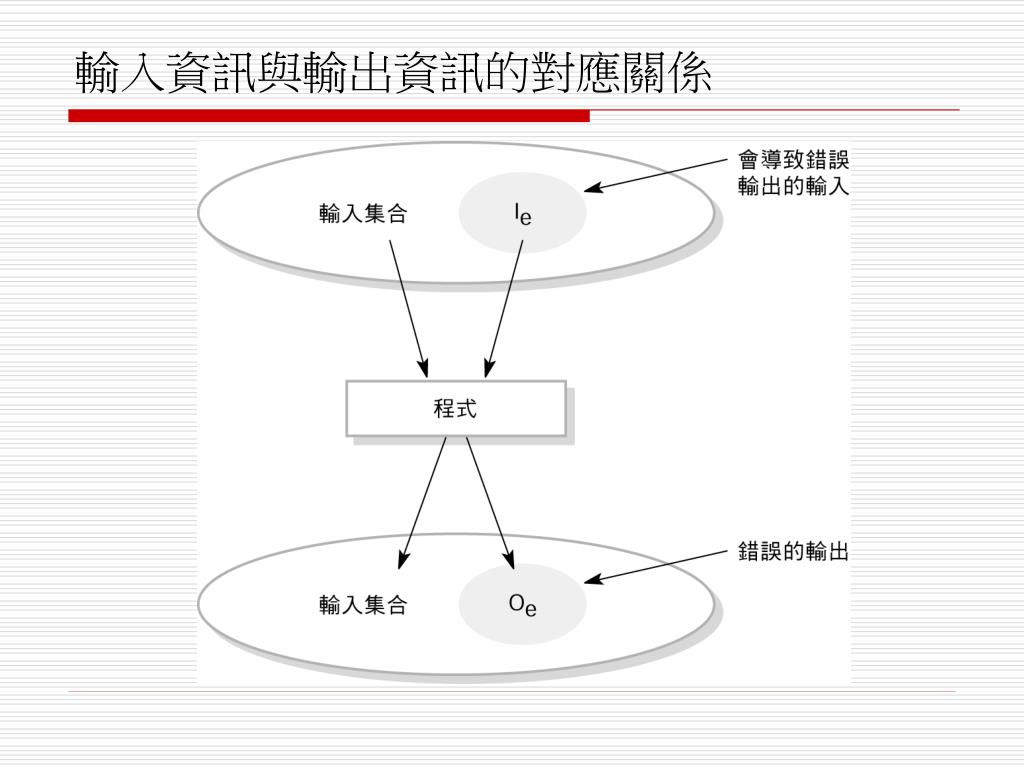

18. 輸入資訊與輸出資訊的對應關係

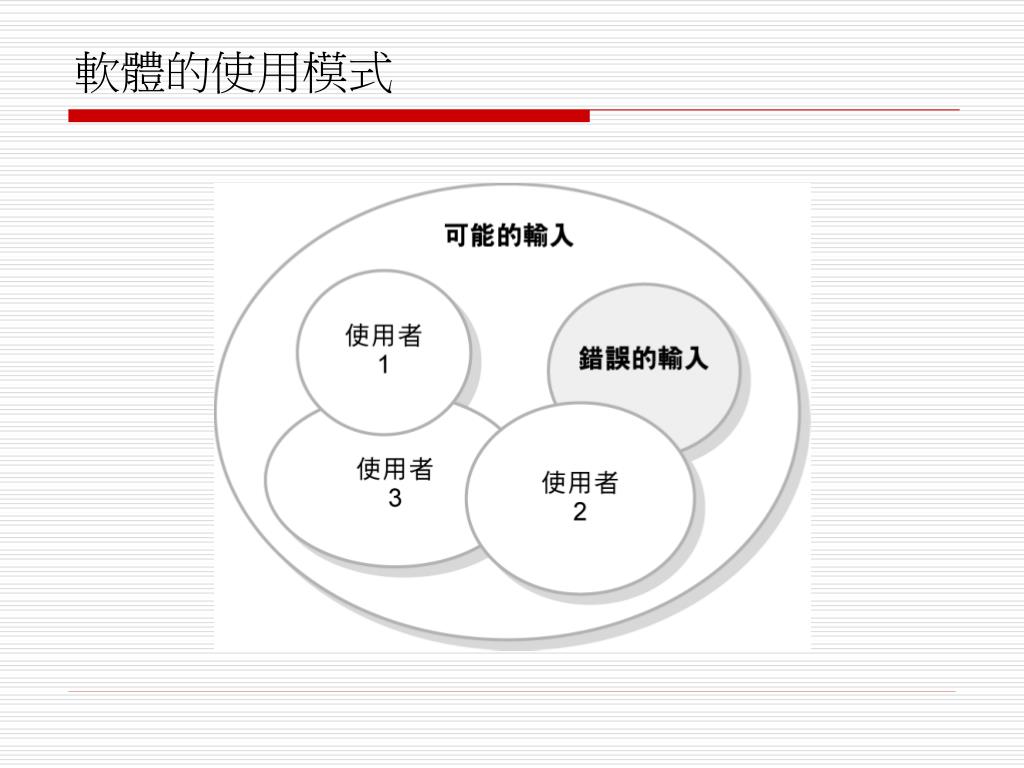

19. 軟體的使用模式

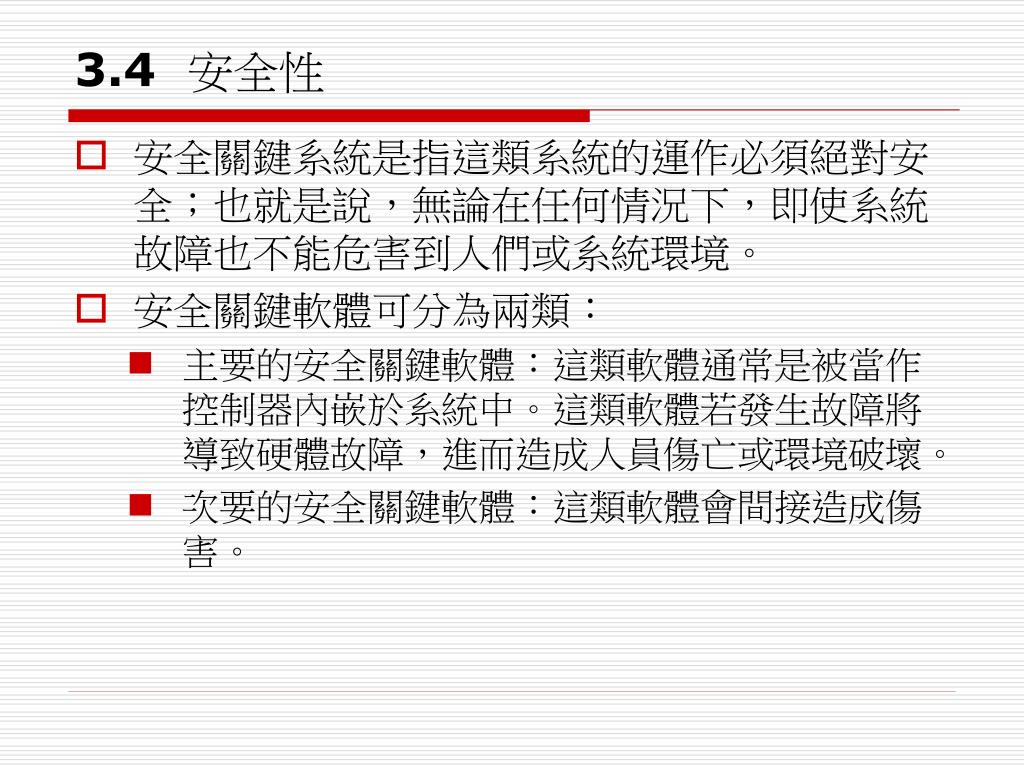

20. 3.4安全性 • 安全關鍵系統是指這類系統的運作必須絕對安全；也就是說，無論在任何情況下，即使系統故障也不能危害到人們或系統環境。 • 安全關鍵軟體可分為兩類： • 主要的安全關鍵軟體：這類軟體通常是被當作控制器內嵌於系統中。這類軟體若發生故障將導致硬體故障，進而造成人員傷亡或環境破壞。 • 次要的安全關鍵軟體：這類軟體會間接造成傷害。

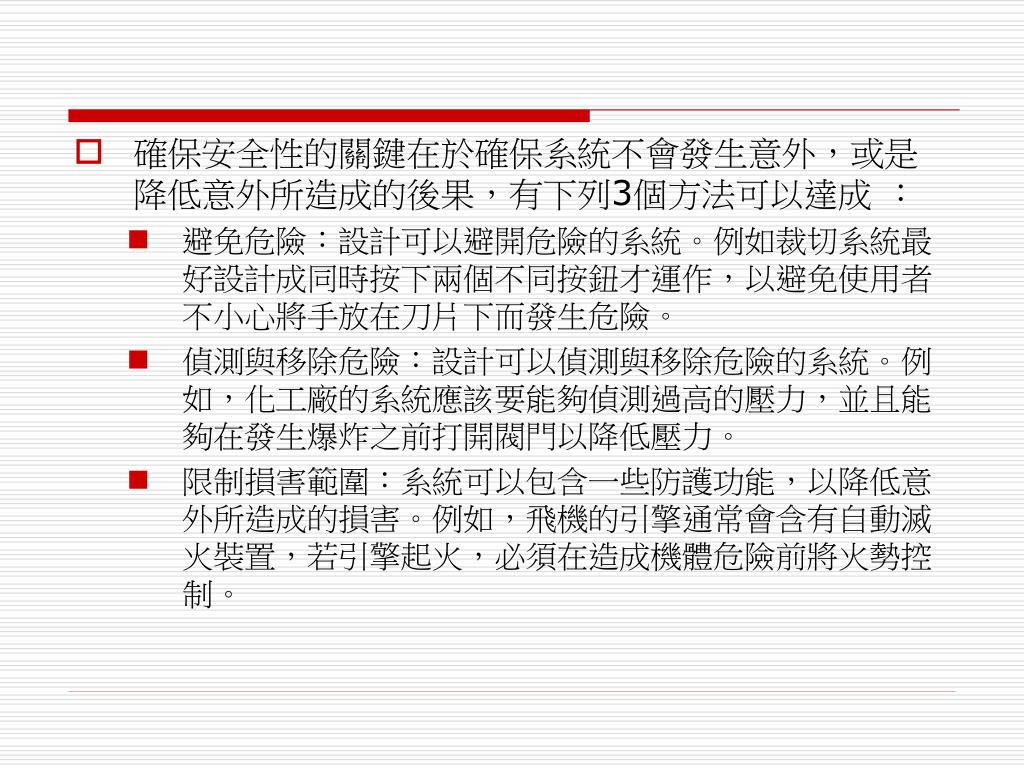

21. 確保安全性的關鍵在於確保系統不會發生意外，或是降低意外所造成的後果，有下列3個方法可以達成 ： • 避免危險：設計可以避開危險的系統。例如裁切系統最好設計成同時按下兩個不同按鈕才運作，以避免使用者不小心將手放在刀片下而發生危險。 • 偵測與移除危險：設計可以偵測與移除危險的系統。例如，化工廠的系統應該要能夠偵測過高的壓力，並且能夠在發生爆炸之前打開閥門以降低壓力。 • 限制損害範圍：系統可以包含一些防護功能，以降低意外所造成的損害。例如，飛機的引擎通常會含有自動滅火裝置，若引擎起火，必須在造成機體危險前將火勢控制。

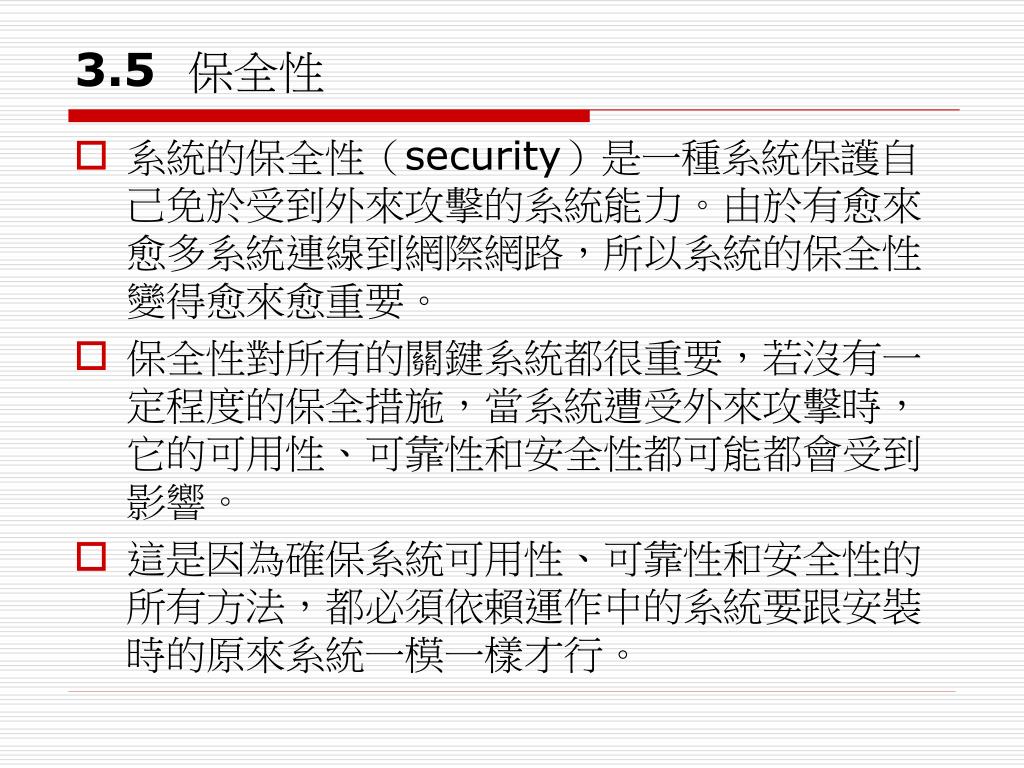

22. 3.5保全性 • 系統的保全性（security）是一種系統保護自己免於受到外來攻擊的系統能力。由於有愈來愈多系統連線到網際網路，所以系統的保全性變得愈來愈重要。 • 保全性對所有的關鍵系統都很重要，若沒有一定程度的保全措施，當系統遭受外來攻擊時，它的可用性、可靠性和安全性都可能都會受到影響。 • 這是因為確保系統可用性、可靠性和安全性的所有方法，都必須依賴運作中的系統要跟安裝時的原來系統一模一樣才行。

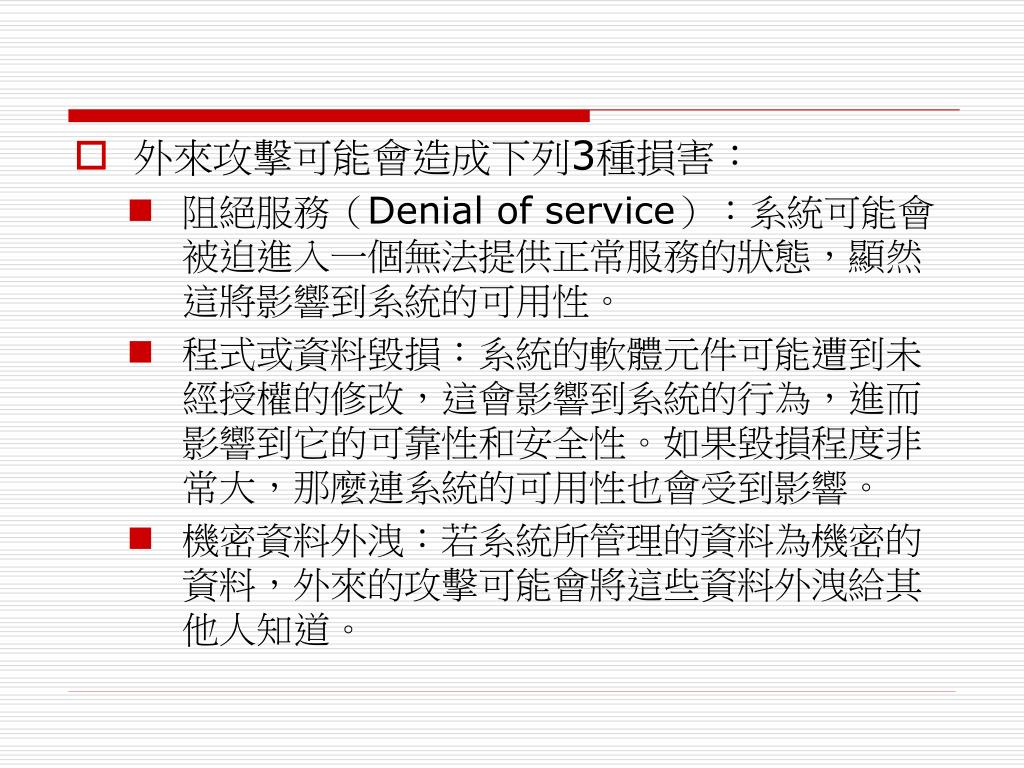

23. 外來攻擊可能會造成下列3種損害： • 阻絕服務（Denial of service）：系統可能會被迫進入一個無法提供正常服務的狀態，顯然這將影響到系統的可用性。 • 程式或資料毀損：系統的軟體元件可能遭到未經授權的修改，這會影響到系統的行為，進而影響到它的可靠性和安全性。如果毀損程度非常大，那麼連系統的可用性也會受到影響。 • 機密資料外洩：若系統所管理的資料為機密的資料，外來的攻擊可能會將這些資料外洩給其他人知道。

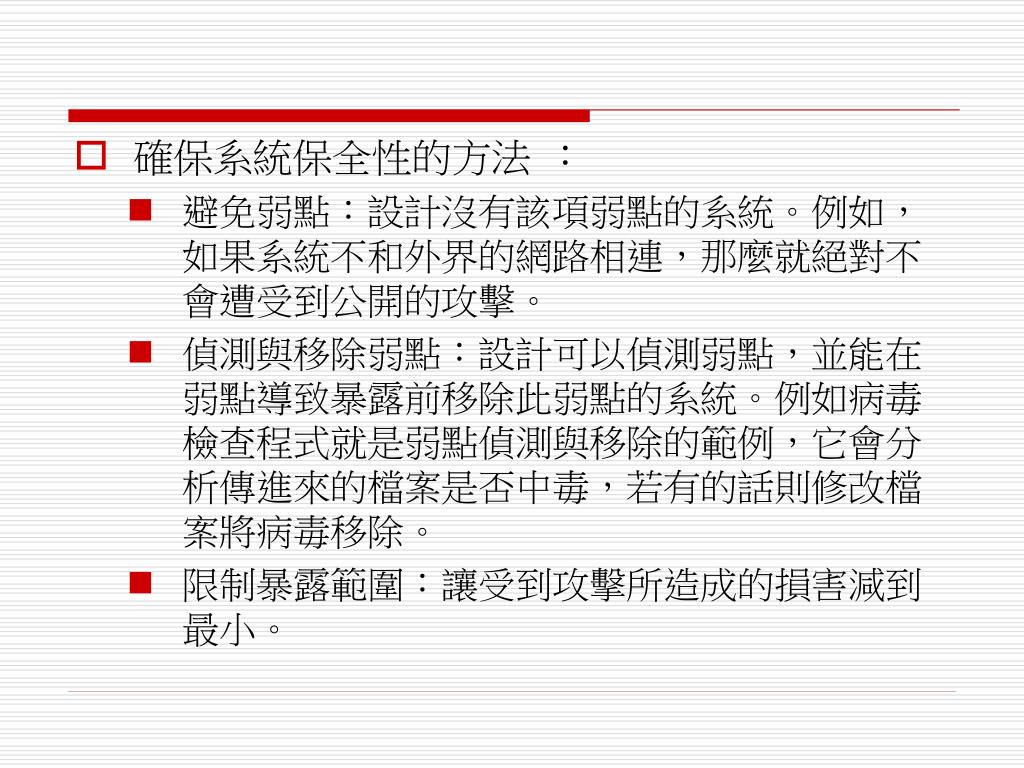

24. 確保系統保全性的方法 ： • 避免弱點：設計沒有該項弱點的系統。例如，如果系統不和外界的網路相連，那麼就絕對不會遭受到公開的攻擊。 • 偵測與移除弱點：設計可以偵測弱點，並能在弱點導致暴露前移除此弱點的系統。例如病毒檢查程式就是弱點偵測與移除的範例，它會分析傳進來的檔案是否中毒，若有的話則修改檔案將病毒移除。 • 限制暴露範圍：讓受到攻擊所造成的損害減到最小。
