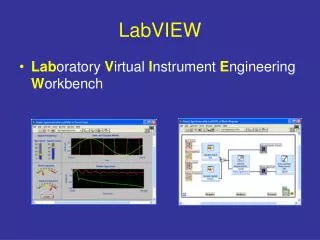

  1. LabVIEW • Laboratory Virtual Instrument Engineering Workbench

  2. Bu Terimleri Biliyor muyuz? • VI (Virtual Instrument): • Front Pannel: • Block Diagram: • Data Acquisition (DAQ): • General Purpose Interface Bus (GPIB): • Serial Port:

  3. Sensör DAQ Kartı Terminal Block Data Acquisition (DAQ)

  4. LabVIEW nasıl bir şey?

  5. Ama Arka Planda Böyle Bir Yazılım Var

  6. BİR ÖRNEK Kullanıcı Böyle Görüyor

  7. Şimdi LabVIEW’ü Çalıştıralım. Bakalım Ne Olacak?

  8. Burada iki seçeneğin var

  9. Boş bir pencere de açabilirsin, bir “Template” de

  10. Boş Bir Pencere

  11. Template Browser

  12. Kullanıcı Ara Yüzeyi (Front Panel) Programın Yazıldığı Sayfa (Block Diyagram)

  13. Front Panel ve Block Diagramı daha yakından tanıyalım

  14. Durum Çubuğu Run Button Continuous Run Button Abort Execution Additional Buttons on the Diagram Toolbar Execution Highlighting Button Retain Wire Values Button Step Function Buttons

  15. Durum Çubuğu Run Button Continuous Run Button Abort Execution Pause/Continue Button Text Settings Align Objects Distribute Objects Reorder Resize front panel objects Additional Buttons on the Diagram Toolbar Execution Highlighting Button Step Into Button Step Over Button Step Out Button

  16. Tools Palette Operating Tool Positioning/Resizing Tool Labeling Tool Wiring Tool Shortcut Menu Tool Automatic Selection Tool Scrolling Tool Breakpoint Tool Probe Tool Color Copy Tool Coloring Tool

  17. Farenin sağ tuşuna tıkladığımızda “Kontrol” menüsü açılır

  18. Front Panel − Controls Palette Controls Palette Sıklıkla kullanılan kontrolleri içerir All Controls Palette Bütün kontrolleri burda bulabilirsin

  19. Seçtiğimiz bir terminali istediğimiz kadar büyütebiliriz

  20. Block Diagram da “Status Toolbar” içerir Farenin sağ tuşuna tıklarsak

  21. Block Diagramda da Front Panelde olduğu gibi, aynı şekilde fonksiyonları açabiliriz

  22. “Front panel”de bir kontrol ya da indikatör yerleştirirseniz “Block diagram”da otomatikmen karşılığı meydana gelir.

  23. Ya ben????? Unutmadan hatırlatalım. Fonksiyonların Front Panelde karşılığı yoktur.

  24. Bir Örnek Front Panel Block Diagram Kontrol Terminaller Indikatör Terminaller Bağlantılar Node

  25. Simgeler ikon şekline dönüştürülebilir.

  26. “Block Diagram Node”ları değişik biçimlere dönüştürülebilir Icon Expandable Node Expanded Node

  27. terminaller İkon Konnektör terminaller İkon/Konnektör

  28. Şimdi toplama işlemi yapan bir program (VI) yazalım

  29. Kontrol, indikatör ve fonksiyonu yerleştirdikten sonra bunları birbirine uygun şekilde bağlayacağız

  30. Şekle Dikkat Göründüğüm kadar büyük değilim!

  31. Şekle Tekrar Dikkat

  32. Run Tuşu “RUN” tuşuna bastığımızda program çalışır ve işlemi bitirdikten sonra sonlanır

  33. Objeler arasındaki bağlantıları nasıl yapıyoruz?

  34. Kabloları seçmek için kliklemek yeterli DÖŞEYELİM

  35. Scalar 2D Array 1D Array Numeric Boolean String Dynamic Renkler ve Şekiller Farklıdır

  36. Örnekler
