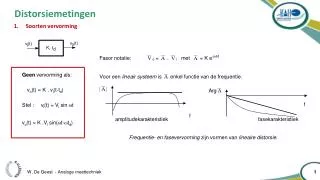

  1. Distorsiemetingen Soorten vervorming Geen vervorming als: vo(t) = K . vi(t-td) Stel : vi(t) = Vi sin t vo(t) = K .Vi sin(t-td) W. De Geest - Analoge meettechniek 1

  2. Distorsiemetingen Soorten vervorming W. De Geest - Analoge meettechniek 2

  3. Distorsiemetingen Soorten vervorming Zachte niet-lineariteiten : continue transferkarakteristiek Harde niet-lineariteiten : discontinue transferkarakteristiek W. De Geest - Analoge meettechniek 3

  4. Distorsiemetingen Harmonische distorsie. Figuur 2.2. Spectrum van een signaal na harmonische vervorming. W. De Geest - Analoge meettechniek 4

  5. Distorsiemetingen Harmonische distorsie. Spectrum van een signaal na harmonische vervorming. W. De Geest - Analoge meettechniek 5

  6. Distorsiemetingen Harmonische distorsie : Het meten van THD W. De Geest - Analoge meettechniek 6

  7. HP339A Naam van de spreker - Titel van de presentatie

  8. Distorsiemetingen 3. Intermodulatie distorsie (IMD) W. De Geest - Analoge meettechniek 8

  9. Distorsiemetingen 3. Intermodulatie distorsie (IMD) W. De Geest - Analoge meettechniek 9

  10. Distorsiemetingen 3. Intermodulatie distorsie (IMD) W. De Geest - Analoge meettechniek 10

  11. Distorsiemetingen 3. Intermodulatie distorsie (IMD) Illustratie van het ontstaan van intermodulatie. W. De Geest - Analoge meettechniek 11

  12. Distorsiemetingen 3. Intermodulatie distorsie (IMD) • Algemeen kan men stellen dat de frequentie van het intermodulatieproduct gelijk is aan nf1±mf2 met m en n: gehele getallen. De orde van het intermodulatieproduct is (n + m). • IMD veroorzaakt veel problemen bij transmissiesystemen met een equidistante kanaalindeling. • als A en B  dB toenemen, dan zal een IMD-product van de orde (n+m) met een bedrag (n +m) dB toenemen. • Bij systemen met een oneven transferfunctie zijn er geen intermodulatieproducten van even orde aanwezig. W. De Geest - Analoge meettechniek 12

  13. Distorsiemetingen 3.2. Het meten van de intermodulatiedistorsie volgens SMPTE W. De Geest - Analoge meettechniek 13

  14. Distorsiemetingen 3.2. Het meten van de intermodulatiedistorsie volgens SMPTE W. De Geest - Analoge meettechniek 14

  15. Distorsiemetingen 3.2. Het meten van de intermodulatiedistorsie volgens SMPTE W. De Geest - Analoge meettechniek 15

  16. Distorsiemetingen 3.2. Het meten van de intermodulatiedistorsie volgens CCITT E1 E2 Ed W. De Geest - Analoge meettechniek 16

  17. Distorsiemetingen 3.2. Het meten van 3e orde IM W. De Geest - Analoge meettechniek 17

  18. Distorsiemetingen 3.2. Het meten van 3e orde IM IMD3 = 20 log B/A (dB) W. De Geest - Analoge meettechniek 18

  19. Distorsiemetingen 3.2. Het meten van 3e orde IM Het third order intercept point P3 - G = 3 Pin - 2 PI3 in (dBm) P3in = 3 Pin - 2 PI3 in (dBm) W. De Geest - Analoge meettechniek 19
