條碼及其應用

條碼及其應用. 商品條碼的構成及原理 條碼組成架構 一維條碼介紹 二維條碼介紹 一維條碼與二維條碼的比較. 商品條碼的構成及原理. 省去人工鍵入資料的作業 透過解碼器之轉換將數位訊號轉為對應文字 黑白顏色之決定在於其顏色對比程度能讓掃瞄器正確判讀 由黑白線條組成 ─ 一維條碼 近似黑點 ─ 二維條碼. 條碼組成架構. 起始碼 start code 資料碼 data code 檢查碼 check code 終止碼 end code. 終止碼. 起始碼. 資料碼. 檢查碼. 一維條碼之緣起. 一維條碼發明年代表.

vega
Download Presentation

條碼及其應用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

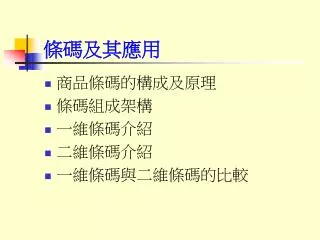

  1. 條碼及其應用 • 商品條碼的構成及原理 • 條碼組成架構 • 一維條碼介紹 • 二維條碼介紹 • 一維條碼與二維條碼的比較

  2. 商品條碼的構成及原理 • 省去人工鍵入資料的作業 • 透過解碼器之轉換將數位訊號轉為對應文字 • 黑白顏色之決定在於其顏色對比程度能讓掃瞄器正確判讀 • 由黑白線條組成 ─ 一維條碼 • 近似黑點 ─ 二維條碼

  3. 條碼組成架構 • 起始碼 start code • 資料碼 data code • 檢查碼 check code • 終止碼 end code 終止碼 起始碼 資料碼 檢查碼

  4. 一維條碼之緣起 一維條碼發明年代表

  5. 一維條碼特性 • 字元組合 • 字元長度 • 字間距 • 寬度數 • 自我檢查

  6. 二維條碼之緣起 • 1980年代晚期逐漸被開發 • 1990年代初期漸漸被使用 • 解決「儲存量少」「網路缺乏或不穩定」「資料庫不在」等三大問題 • 具有「資料儲存量大」「資訊隨著產品走」「可以傳真影印」「錯誤糾正能力高」

  7. 二維條碼特性 • 儲存量大 • 安全性高 • 效益性高 • 追蹤性高 • 抗損性強 • 讀取率高 • 能夠儲存影像資料 • 可與一維條碼共用 • 成本較低 • 可結合指紋、簽名等特殊需求使用

  8. 一維條碼與二維條碼的比較 • 儲存量 • 安全性 • 傳真性 • 追蹤性 • 抗損性 • 備援性

  9. 一維條碼的規格特性 • UPC碼（Universal Product Code） 由美國超級市場協會在美國及加拿大地區的超級市場開始推廣 • EAN碼（European Article Numbbering System） EAN碼主要應用在商品零售市場上

  10. 文錯式25碼（Interleaved Two of Five; ITF） 配銷條碼的編排方式是參考交錯式25碼 • Code Bar碼 Code bar碼在1972年開始發，常被使用於圖書館、小包裹郵寄的使用

  11. 39碼 具有文、數字的字元，且限制少，常應用在非在式的應用 • 128碼 能支援的字元相當多，常應用在需求字元數多的應用環境中

  12. 商品條碼種類

  13. EAN-13與EAN-8之內容與結構 編碼A EAN-13

  14. EAN-8

  15. UPC-A與UPC-E之內容與結構 UPC-A

  16. 轉換格式 UPC-E

  17. 原印條碼 ABC編碼 A編碼

  18. B編碼

  19. C編碼

  20. 左／右資料項 左資料碼的編號規則

  21. 假設EAN-13碼為4710836123458，其左資料項的編碼與輸出為:假設EAN-13碼為4710836123458，其左資料項的編碼與輸出為:

  22. 依照類型A、類型B編碼規則，可得左資料碼為：

  23. 列印出的左資料碼部為： EAN-13

  24. UPC-E轉換成UPC-A之轉換格式 UPC-E

  25. EAN-13+附加碼

  26. 店內條碼 價格檢索型

  27. 非價格檢索型（NON-PLU，Non-Price Look Up）：

  28. 配銷條碼

  29. 財團法人中華民國商品條碼策進會 － CAN (Article Numbering Association of R.O.C.) 於1976年申請加入國際條碼協會(EAN International)，並獲授權核發廠商代號及EAN system應用推廣。

  30. EAN條碼申請說明 一.申請文件：(1)EAN條碼廠商號碼申請書。 (2)公司執照及營利事業登記證影 本均蓋妥公司大小章。 二.申請費用：(1)收費標準：請參閱下表。

  31. 登記基本費 (僅繳一次) 登記年費 第一階段 年費(三年) 第二階段 年費(三年) 第三階段 年費(三年) A 1千萬以下(含一千萬元) 5000元 7000 21000 依據第一階段年費遞減10% 依據第一階段年費遞減20% B 1千萬以上~5千萬元(含) 15000 45000 區 費 C 5千萬以上~1億元(含) 25000 75000 D 1億元以上~5億元(含) 32000 96000 E 5億元以上 39000 117000 分 用 廠 商 資 本 額

  32. (2)繳交方式： (a)親自到本會申請窗口繳納現金或即期支票。 (b)匯款。 (c)郵寄即期本票、匯票。 三.申請窗口：財團法人中華民國商品條碼策進會。 (1)台北-臺北市林森南路10號4樓 (2)台中-台中市河南路二段262號4樓之4   (3)高雄-高雄市北平二街12號7樓

  33. 四.誰應該申請： (1)商品製造商 (2)進口商品沒印國際條碼商品之代理商、貿易商。 (3)自行組合商品之批發商、經銷商。 (4)建立自有品牌之零售商。 (5)其他物流業者、行銷調查業者、醫療、保險等服 務業者。

  34. 條碼轉換為數字，其原理參考下圖

  35. 常見的商品條碼掃描設備 • 光筆

  36. 手持CCD光罩式條碼閱讀機

  37. 雷射槍條碼閱讀機

  38. 固定雷射條碼閱讀機
