Presentation Transcript
6606803

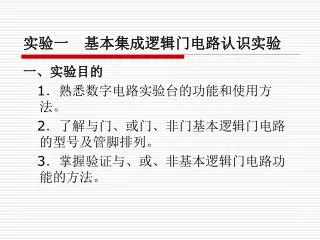

实验一 基本集成逻辑门电路认识实验

一、实验目的

1.熟悉数字电路实验台的功能和使用方法。

2.了解与门、或门、非门基本逻辑门电路的型号及管脚排列。

3.掌握验证与、或、非基本逻辑门电路功能的方法。


6606803

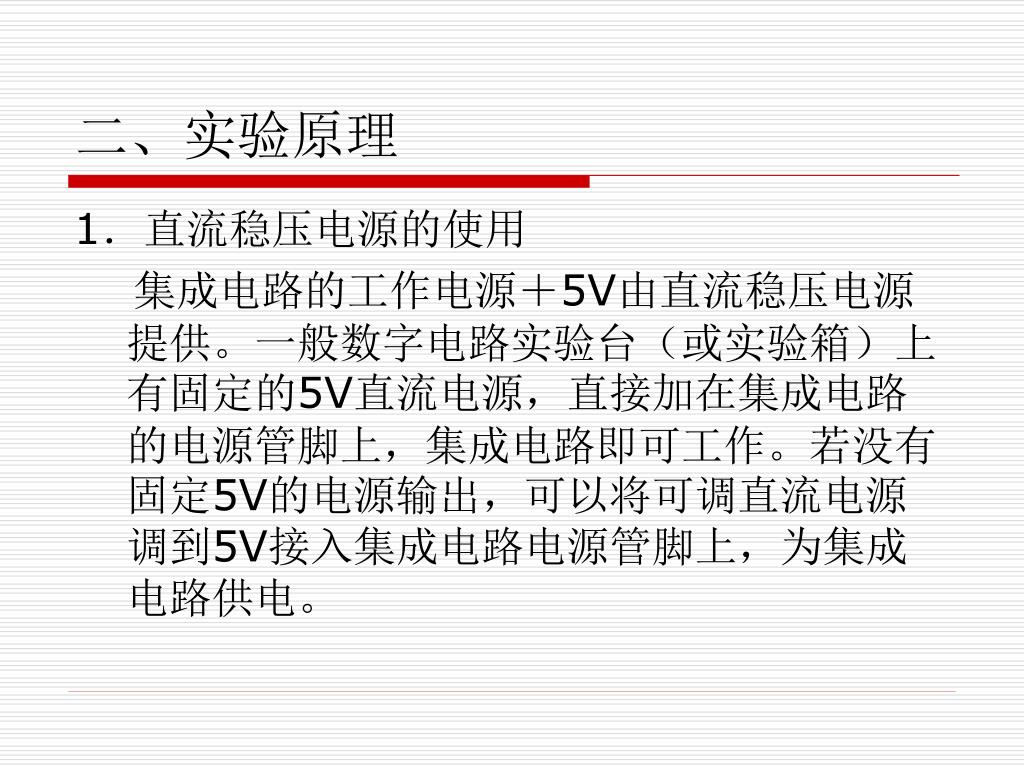

二、实验原理

1.直流稳压电源的使用

集成电路的工作电源+5V由直流稳压电源提供。一般数字电路实验台(或实验箱)上有固定的5V直流电源,直接加在集成电路的电源管脚上,集成电路即可工作。若没有固定5V的电源输出,可以将可调直流电源调到5V接入集成电路电源管脚上,为集成电路供电。


6606803
数字实验台各部件的功能

1、LED电平显示----进行逻辑状态显示,灯亮为逻辑1,灯灭为逻辑0。

2、集成器件插座----插入集成器件实现电路连接。

3、逻辑开关----为实验电路提供输入逻辑变量,开关向上为逻辑1,开关向下为逻辑0。

4、数码显示----输入二进制8421BCD码,译码显示输出十进制数。

5、时钟脉冲----为实验电路提供脉冲信号。


6606803
三、实验仪器及器件

1、直流稳压电源

2、数字实验台

3、集成与门电路(74LS08、CD4081)

4、集成或门电路(CD4071)

5、集成非门电路(74LS04)


6606803
四、实验内容及步骤

1.数字实验台的使用

(1)仔细观察数字台的面板组成。

(2)测试电平显示功能。

方法:接通电源,取一根导线,一端插入电源正极,另一端插入电平显示输入插空,电平显示灯亮,表示电平显示正常。

(3)测试逻辑开关功能

方法:取一根导线,从逻辑开关输出插孔引线到电平显示输入插孔,逻辑开关向上时,开关对应插孔输出为高电平,电平显示灯亮;开关向下时,开关对应插孔输出为低电平,电平显示灯灭。否则逻辑开关功能不正常。


6606803

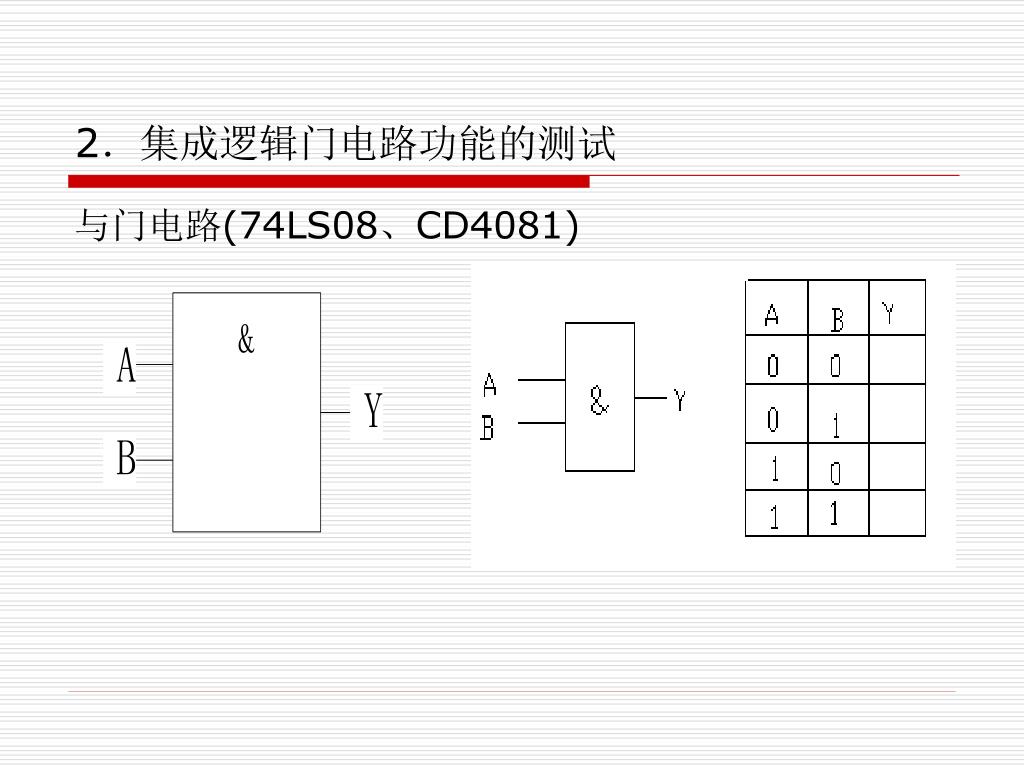

2.集成逻辑门电路功能的测试

与门电路(74LS08、CD4081)


6606803

或门电路(CD4071)


6606803

非门电路(74LS04)


6606803
五、实验注意事项

1.数字电路实验台和集成器件的电源极性不能接反。

2.集成器件的标志缺口应在左侧。

3.连接、改换和拆除线路应断电进行。

4.不能随意插入或取下插座上的集成器件。


6606803
六、实验报告要求

1.根据实验结果,写出各门电路的逻辑表达式,并判断被测电路的功能计入表中。

2.总结实验设备使用方法
