设备及材料采购的相关知识普及讲座 发电工程项目费用划分的特点

1. 设备及材料采购的相关知识普及讲座发电工程项目费用划分的特点设备及材料采购的相关知识普及讲座发电工程项目费用划分的特点 www.ncpe.com.cn

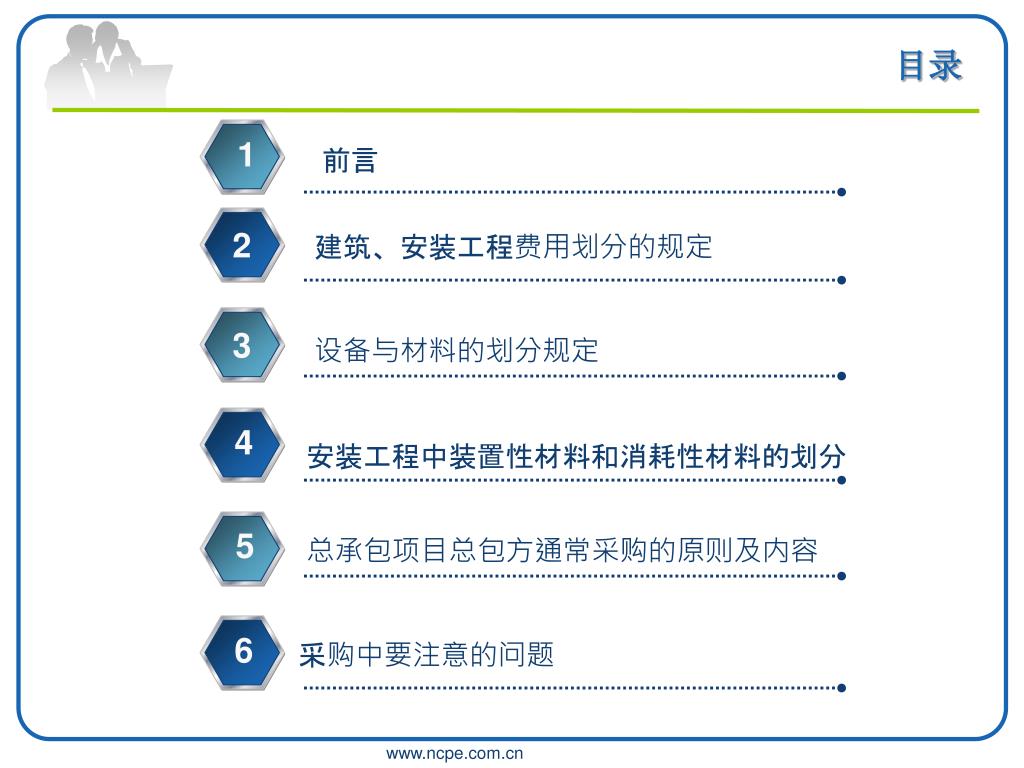

2. 目录 1 前言 2 • 建筑、安装工程费用划分的规定 3 • 设备与材料的划分规定 4 4 安装工程中装置性材料和消耗性材料的划分 5 • 总承包项目总包方通常采购的原则及内容 6 采购中要注意的问题 www.ncpe.com.cn

3. 一.前言 • 总承包项目是我院三大主营业务之一,北京国电负责采购的设备及材料,在总承包合同中占有很重要的地位,采购合同额占到总承包合同额的60-70%。目前国内电力行业，在编制电力工程总承包项目投标报价,以及合同签订的价格明细表时,均采用电力行业的<预规>和概算定额进行项目划分和取费、报价计算, 业主要求各投标方统一按电力行业的规定进行报价，则有利于业主对报价进行比较分析,有利于工程项目进行管理。本次知识普及讲座侧重讲解电力行业费用项目划分的规定和特点(发电工程)，使我们在采购工作中，实际采购项目能够与业主签订的设备采购合同或执行概算进行分析比较，按照合同要求，不多采也不漏采，做到心中有数，使我们的管理工作做到精细化管理。 www.ncpe.com.cn

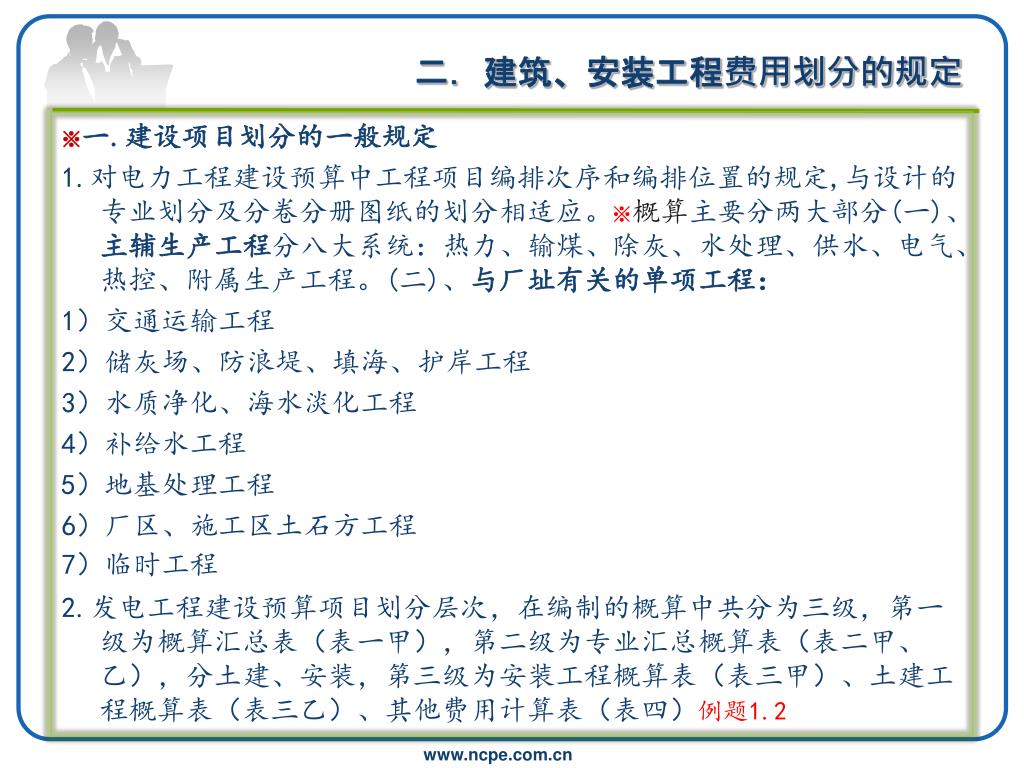

4. 二．建筑、安装工程费用划分的规定 ※一.建设项目划分的一般规定 1.对电力工程建设预算中工程项目编排次序和编排位置的规定,与设计的专业划分及分卷分册图纸的划分相适应。※概算主要分两大部分(一)、主辅生产工程分八大系统：热力、输煤、除灰、水处理、供水、电气、热控、附属生产工程。(二)、与厂址有关的单项工程： 1）交通运输工程 2）储灰场、防浪堤、填海、护岸工程 3）水质净化、海水淡化工程 4）补给水工程 5）地基处理工程 6）厂区、施工区土石方工程 7）临时工程 2.发电工程建设预算项目划分层次，在编制的概算中共分为三级，第一级为概算汇总表（表一甲），第二级为专业汇总概算表（表二甲、乙），分土建、安装，第三级为安装工程概算表（表三甲）、土建工程概算表（表三乙）、其他费用计算表（表四）例题1.2 www.ncpe.com.cn

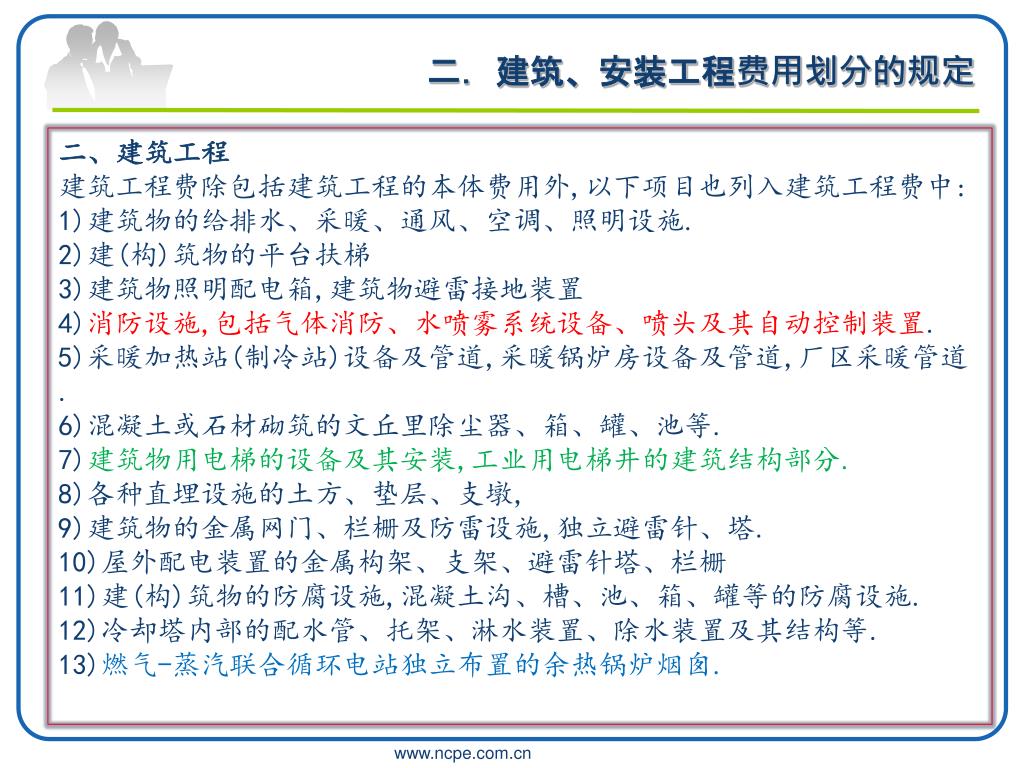

5. 二．建筑、安装工程费用划分的规定 • 二、建筑工程 • 建筑工程费除包括建筑工程的本体费用外,以下项目也列入建筑工程费中: • 1)建筑物的给排水、采暖、通风、空调、照明设施. • 2)建(构)筑物的平台扶梯 • 3)建筑物照明配电箱,建筑物避雷接地装置 • 4)消防设施,包括气体消防、水喷雾系统设备、喷头及其自动控制装置. • 5)采暖加热站(制冷站)设备及管道,采暖锅炉房设备及管道,厂区采暖管道. • 6)混凝土或石材砌筑的文丘里除尘器、箱、罐、池等. • 7)建筑物用电梯的设备及其安装,工业用电梯井的建筑结构部分. • 8)各种直埋设施的土方、垫层、支墩, • 9)建筑物的金属网门、栏栅及防雷设施,独立避雷针、塔. • 10)屋外配电装置的金属构架、支架、避雷针塔、栏栅 • 11)建(构)筑物的防腐设施,混凝土沟、槽、池、箱、罐等的防腐设施. • 12)冷却塔内部的配水管、托架、淋水装置、除水装置及其结构等. • 13)燃气-蒸汽联合循环电站独立布置的余热锅炉烟囱. 第一步 www.ncpe.com.cn

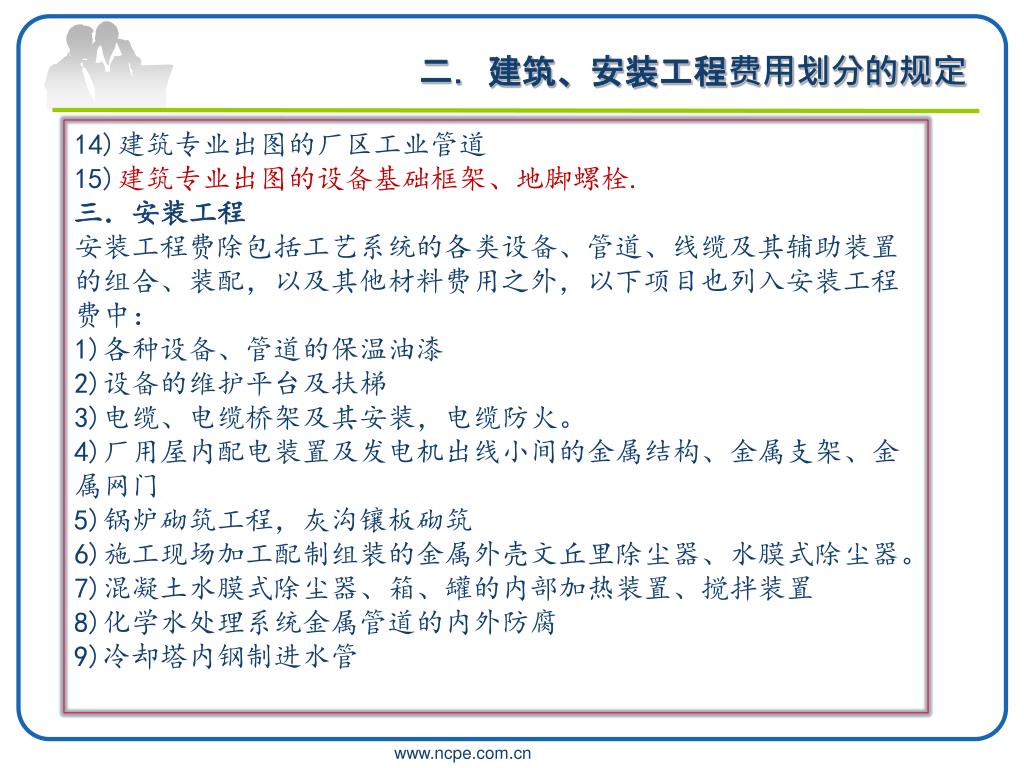

6. 二．建筑、安装工程费用划分的规定 • 14)建筑专业出图的厂区工业管道 • 15)建筑专业出图的设备基础框架、地脚螺栓. • 三．安装工程 • 安装工程费除包括工艺系统的各类设备、管道、线缆及其辅助装置的组合、装配，以及其他材料费用之外，以下项目也列入安装工程费中： • 1)各种设备、管道的保温油漆 • 2)设备的维护平台及扶梯 • 3)电缆、电缆桥架及其安装，电缆防火。 • 4)厂用屋内配电装置及发电机出线小间的金属结构、金属支架、金属网门 • 5)锅炉砌筑工程，灰沟镶板砌筑 • 6)施工现场加工配制组装的金属外壳文丘里除尘器、水膜式除尘器。 • 7)混凝土水膜式除尘器、箱、罐的内部加热装置、搅拌装置 • 8)化学水处理系统金属管道的内外防腐 • 9)冷却塔内钢制进水管 www.ncpe.com.cn

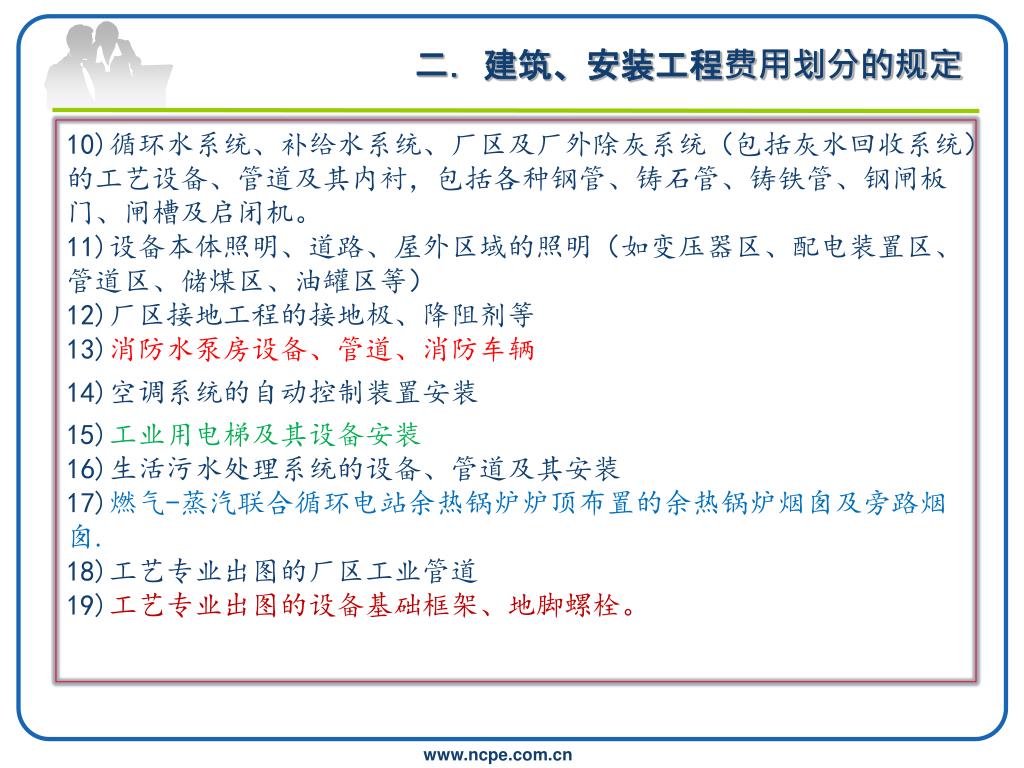

7. 二．建筑、安装工程费用划分的规定 • 10)循环水系统、补给水系统、厂区及厂外除灰系统（包括灰水回收系统）的工艺设备、管道及其内衬，包括各种钢管、铸石管、铸铁管、钢闸板门、闸槽及启闭机。 • 11)设备本体照明、道路、屋外区域的照明（如变压器区、配电装置区、管道区、储煤区、油罐区等） • 12)厂区接地工程的接地极、降阻剂等 • 13)消防水泵房设备、管道、消防车辆 • 14)空调系统的自动控制装置安装 • 15)工业用电梯及其设备安装 • 16)生活污水处理系统的设备、管道及其安装 • 17)燃气-蒸汽联合循环电站余热锅炉炉顶布置的余热锅炉烟囱及旁路烟囱. • 18)工艺专业出图的厂区工业管道 • 19)工艺专业出图的设备基础框架、地脚螺栓。 www.ncpe.com.cn

8. 三.设备与材料的划分规定 • ※ 1、建筑工程: • 1)室内给排水(含常规水消防)工程中,水表、流量计、压力表、阀门、卫生器具、室内消火栓、水泵接合器、生活消防水箱等为材料;水泵、稳压器、水处理装置、水净化装置定义为设备. • 2)采暖工程中,散热器、疏水器、蒸汽分汽缸、集器罐、伸缩节、流量计、温度计、压力表、阀门等定义为材料;电暖气、电热水器、暖风机、热风幕、热交换器、热网水泵等定义为设备. • 3)通风空调工程中,通风阀、百叶孔、方圆节、风道定义为材料;制冷机、冷却塔、空调机、风机盘管、轴流风机、消声装置、屋顶通风器等定义为设备. • 4)除尘工程中,喷淋管网为材料;电除尘器、干式除尘器、湿式除尘器、风机等定义为设备. • 5)照明工程中,照明配电箱(含事故照明箱、配电箱)、联闪控制器、镇流器、电气仪表、接线盒、开关、灯具、航空灯、插座等均为材料. • 6)特殊消防工程中,感温感烟探测器、感烟探测电缆、控制模块、模拟盘.按钮、声光报警器、喷淋装置、预作用系统、泡沫发生器、呼吸机、喷淋二次升压消防泵、稳压泵等均为设备. • 建筑工程中属于设备的项目都可以在概算中单独列出,属于材料的项目不 www.ncpe.com.cn

9. 三.设备与材料的划分规定 • 单独列出,在概算定额中已经包括.即在施工费用中包括了. • 2.安装工程: • 1)对随设备本体供应或者是设备本体的一个部件的,应属于设备的一部分,否则应属于材料.例如:管道及阀门在一般情况下属于材料,但随设备本体供应的管道及阀门应属于该设备的一部分. • 2)凡属于设备的一个组成部分或组合体,不论用何种材料做成,或由哪个制造厂供应,即使是现场加工配制的,均属于设备.例如:热力系统的工业水箱和疏水箱、油冷却系统的油箱、酸碱系统的酸碱储存罐、水处理系统的水箱、油处理系统的油箱等均属于设备. • 3)设备中的填充物品,不论其是否随设备供应,都属于设备的一部分.例如汽轮发电机组冷却用汽轮机油,变压器、断路器用的变压器油,大型转动机械冷却系统用的机械油,软化系统的润滑油,化学水处理箱、罐内的各种填料,蓄电池组用的硫酸,钢球磨煤机的钢球及润滑油,转动机械的电动机,化学水处理系统用箱、罐的防腐内衬等,均属于设备. • 4)凡属于各生产工艺系统设备成套供应的,无论是由该设备厂供应,或是由其他厂家配套供应,或是在现场加工配制,均属于设备.但某些设备难以统一确定其组成范围或成套范围的,应以制造厂的文件及其供货范围为准, www.ncpe.com.cn

10. 三.设备与材料的划分规定 • 凡是制造厂的文件上列出且实际供应的,应属于设备.※ • 5)对于设备扩大供货范围内的,应按照常规的成套供货方式和设计专业划分.例如:某些水泵的进出口阀门,有时制造厂虽亦供应,但因不固定在本体范围内,并且也不计入水泵本体价格的,应属于材料. • 6)对于成岛供应的设备材料,在编制建设预算时,应根据常规单独采购时的划分方式进行划分. • 7)自动阀门的动力装置随阀门主体划分,阀门属于材料的,其动力装置也属于材料,阀门属于设备的,其动力装置属于设备;阀门传动装置(包括远方操作装置),部分传动方式(手动或自动),也一律随阀门性质划分;对于进口设备,应根据本工程的设计规定,按照其设备设计供货范围界定. • 8)随设备供应的设备基础框架、地脚螺栓属于设备,随设备供应以外的属于材料. • 9)配电系统的断路器、电抗器、电流互感器、电压互感器、隔离开关属于设备,封闭母线、共箱母线、管形母线、软母线、绝缘子、金具等属于材料. www.ncpe.com.cn

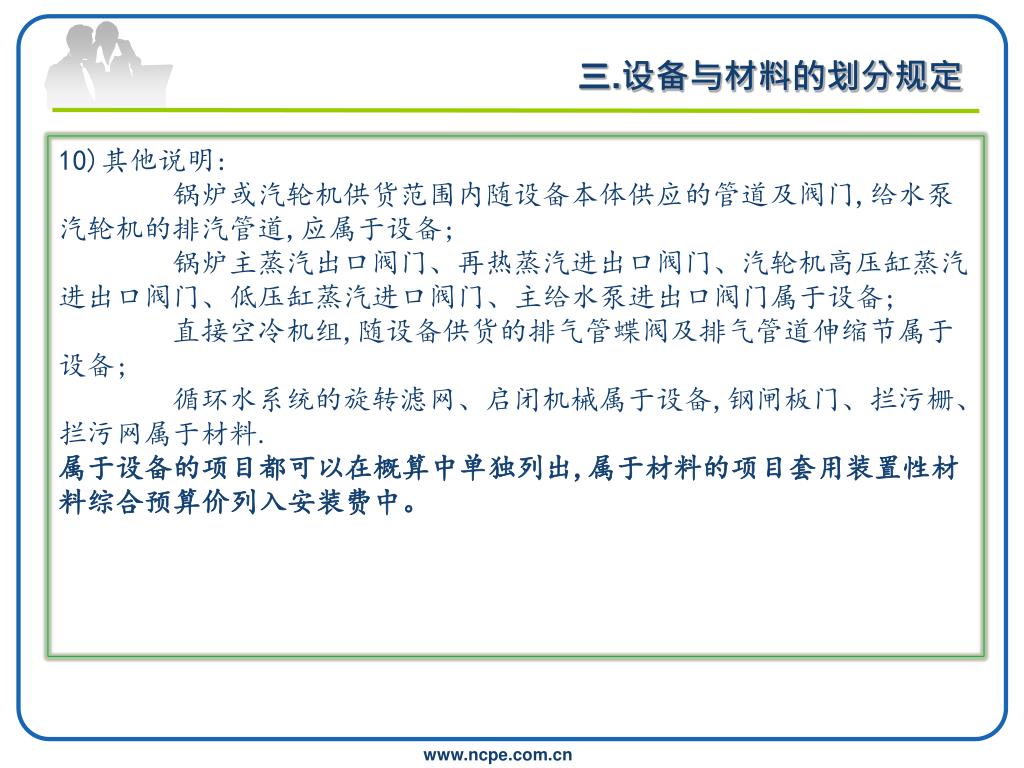

11. 三.设备与材料的划分规定 • 10)其他说明: • 锅炉或汽轮机供货范围内随设备本体供应的管道及阀门,给水泵汽轮机的排汽管道,应属于设备; • 锅炉主蒸汽出口阀门、再热蒸汽进出口阀门、汽轮机高压缸蒸汽进出口阀门、低压缸蒸汽进口阀门、主给水泵进出口阀门属于设备; • 直接空冷机组,随设备供货的排气管蝶阀及排气管道伸缩节属于设备; • 循环水系统的旋转滤网、启闭机械属于设备,钢闸板门、拦污栅、拦污网属于材料. • 属于设备的项目都可以在概算中单独列出,属于材料的项目套用装置性材料综合预算价列入安装费中。 www.ncpe.com.cn

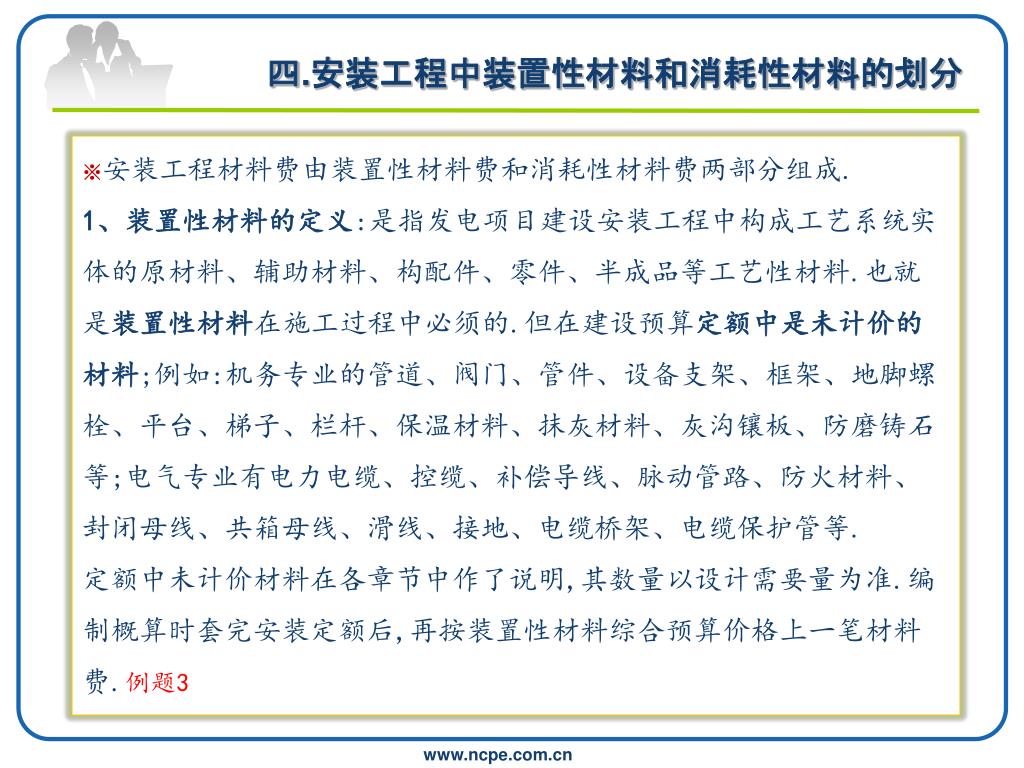

12. 四.安装工程中装置性材料和消耗性材料的划分四.安装工程中装置性材料和消耗性材料的划分 ※安装工程材料费由装置性材料费和消耗性材料费两部分组成. 1、装置性材料的定义:是指发电项目建设安装工程中构成工艺系统实体的原材料、辅助材料、构配件、零件、半成品等工艺性材料.也就是装置性材料在施工过程中必须的.但在建设预算定额中是未计价的材料;例如:机务专业的管道、阀门、管件、设备支架、框架、地脚螺栓、平台、梯子、栏杆、保温材料、抹灰材料、灰沟镶板、防磨铸石等;电气专业有电力电缆、控缆、补偿导线、脉动管路、防火材料、封闭母线、共箱母线、滑线、接地、电缆桥架、电缆保护管等. 定额中未计价材料在各章节中作了说明,其数量以设计需要量为准.编制概算时套完安装定额后,再按装置性材料综合预算价格上一笔材料费.例题3 www.ncpe.com.cn

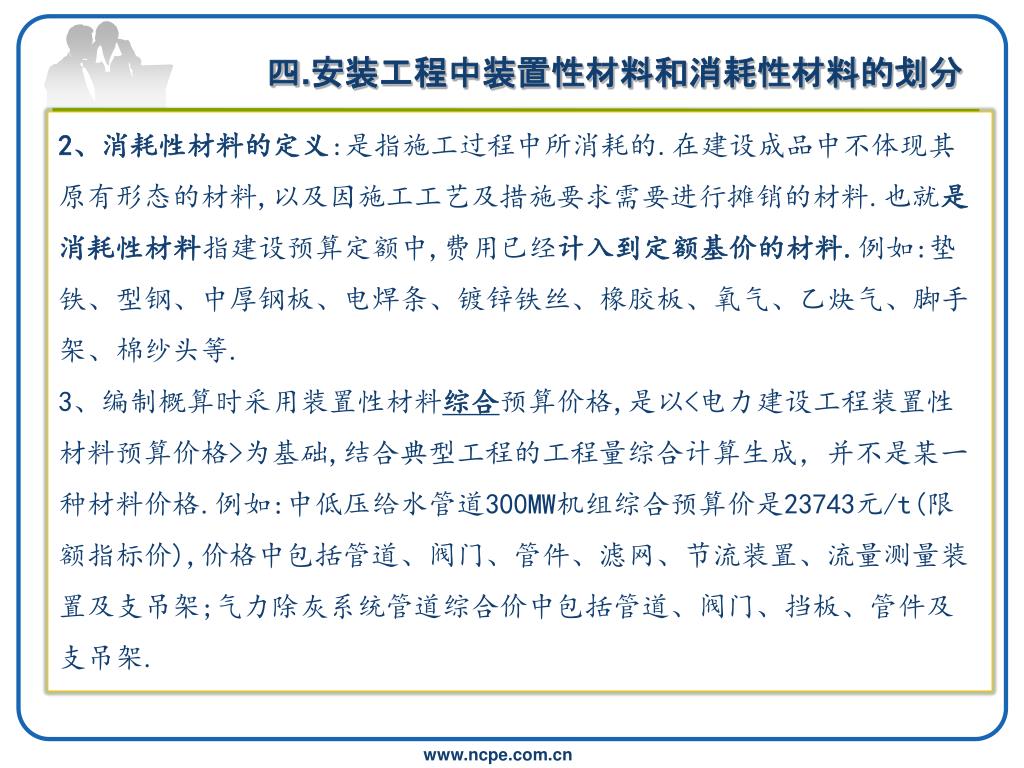

13. 四.安装工程中装置性材料和消耗性材料的划分四.安装工程中装置性材料和消耗性材料的划分 • 2、消耗性材料的定义:是指施工过程中所消耗的.在建设成品中不体现其原有形态的材料,以及因施工工艺及措施要求需要进行摊销的材料.也就是消耗性材料指建设预算定额中,费用已经计入到定额基价的材料.例如:垫铁、型钢、中厚钢板、电焊条、镀锌铁丝、橡胶板、氧气、乙炔气、脚手架、棉纱头等. • 3、编制概算时采用装置性材料综合预算价格,是以<电力建设工程装置性材料预算价格>为基础,结合典型工程的工程量综合计算生成，并不是某一种材料价格.例如:中低压给水管道300MW机组综合预算价是23743元/t(限额指标价),价格中包括管道、阀门、管件、滤网、节流装置、流量测量装置及支吊架;气力除灰系统管道综合价中包括管道、阀门、挡板、管件及支吊架. www.ncpe.com.cn

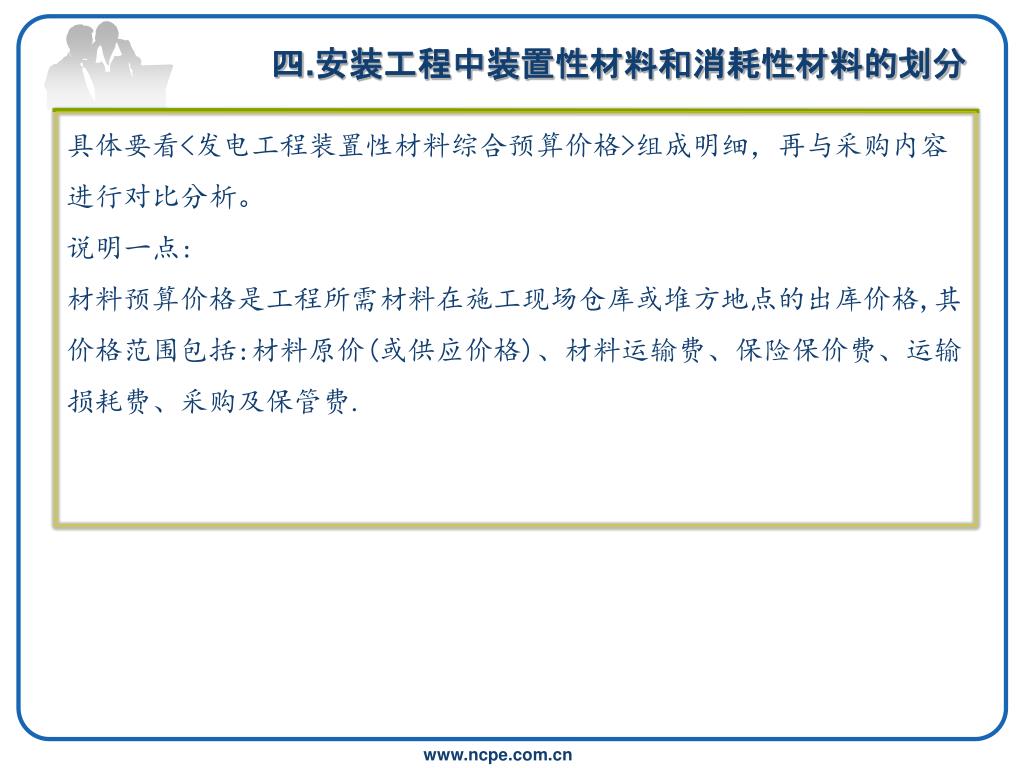

14. 四.安装工程中装置性材料和消耗性材料的划分四.安装工程中装置性材料和消耗性材料的划分 具体要看<发电工程装置性材料综合预算价格>组成明细，再与采购内容进行对比分析。 说明一点: 材料预算价格是工程所需材料在施工现场仓库或堆方地点的出库价格,其价格范围包括:材料原价(或供应价格)、材料运输费、保险保价费、运输损耗费、采购及保管费. www.ncpe.com.cn

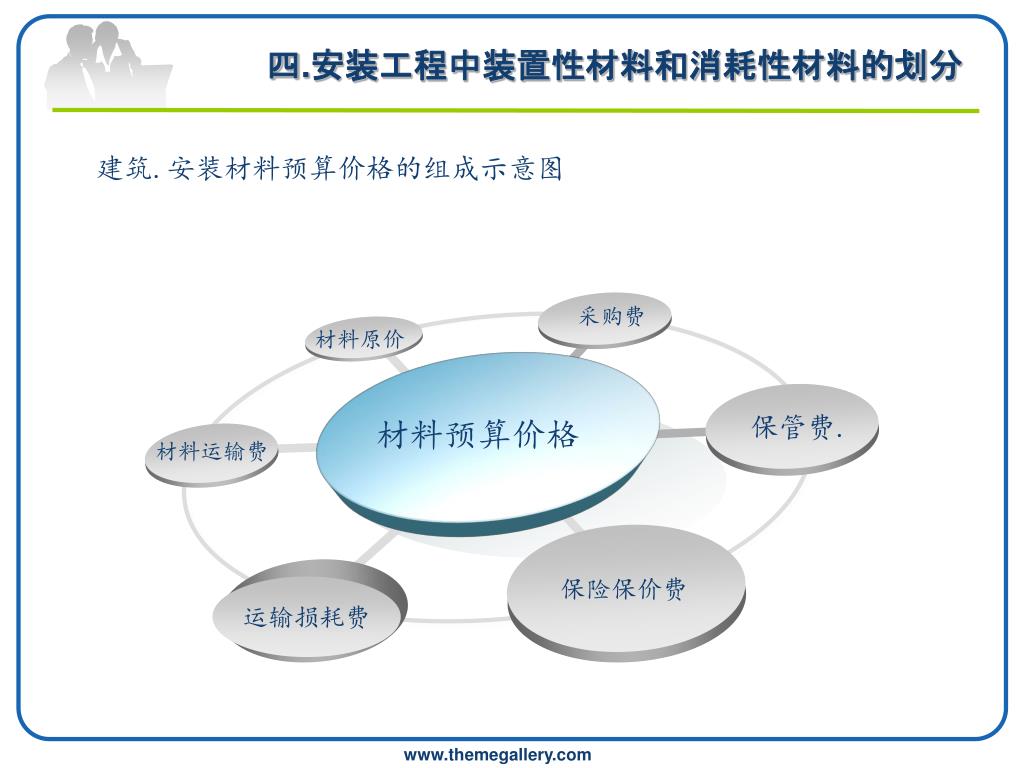

15. 运输损耗费 四.安装工程中装置性材料和消耗性材料的划分 建筑.安装材料预算价格的组成示意图 采购费 材料原价 保管费. 材料预算价格 材料运输费 保险保价费 www.themegallery.com

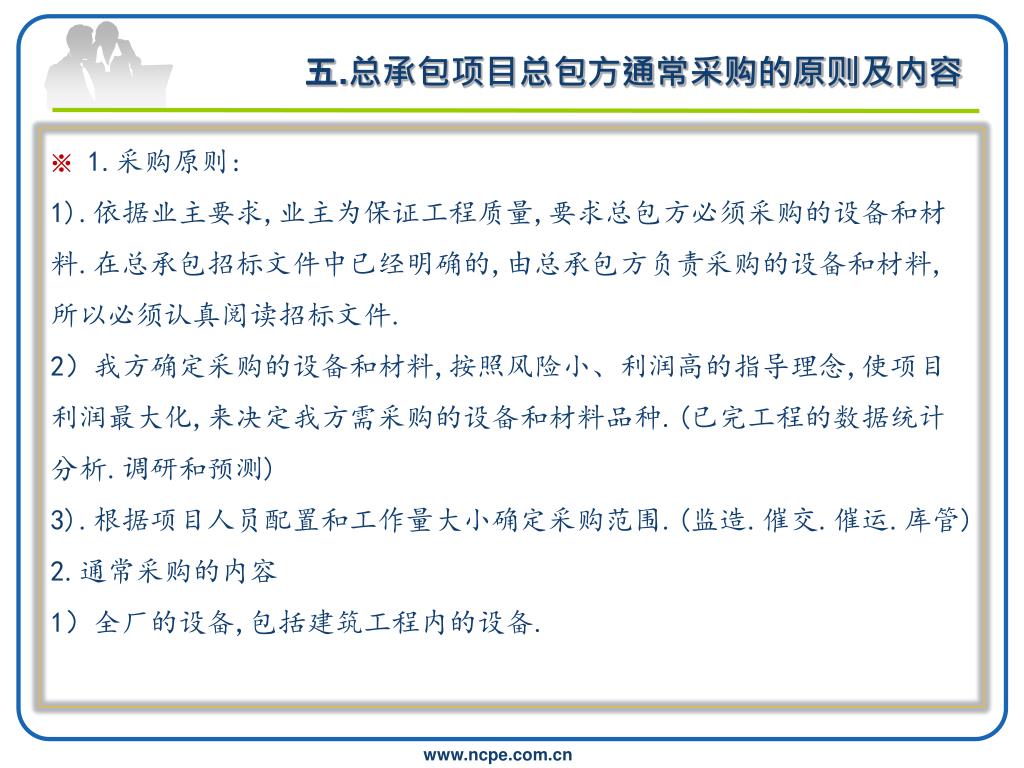

16. 五.总承包项目总包方通常采购的原则及内容 • ※1.采购原则: • 1).依据业主要求,业主为保证工程质量,要求总包方必须采购的设备和材料.在总承包招标文件中已经明确的,由总承包方负责采购的设备和材料,所以必须认真阅读招标文件. • 2）我方确定采购的设备和材料,按照风险小、利润高的指导理念,使项目利润最大化,来决定我方需采购的设备和材料品种.(已完工程的数据统计分析.调研和预测) • 3).根据项目人员配置和工作量大小确定采购范围.(监造.催交.催运.库管) • 2.通常采购的内容 • 1）全厂的设备,包括建筑工程内的设备. www.ncpe.com.cn

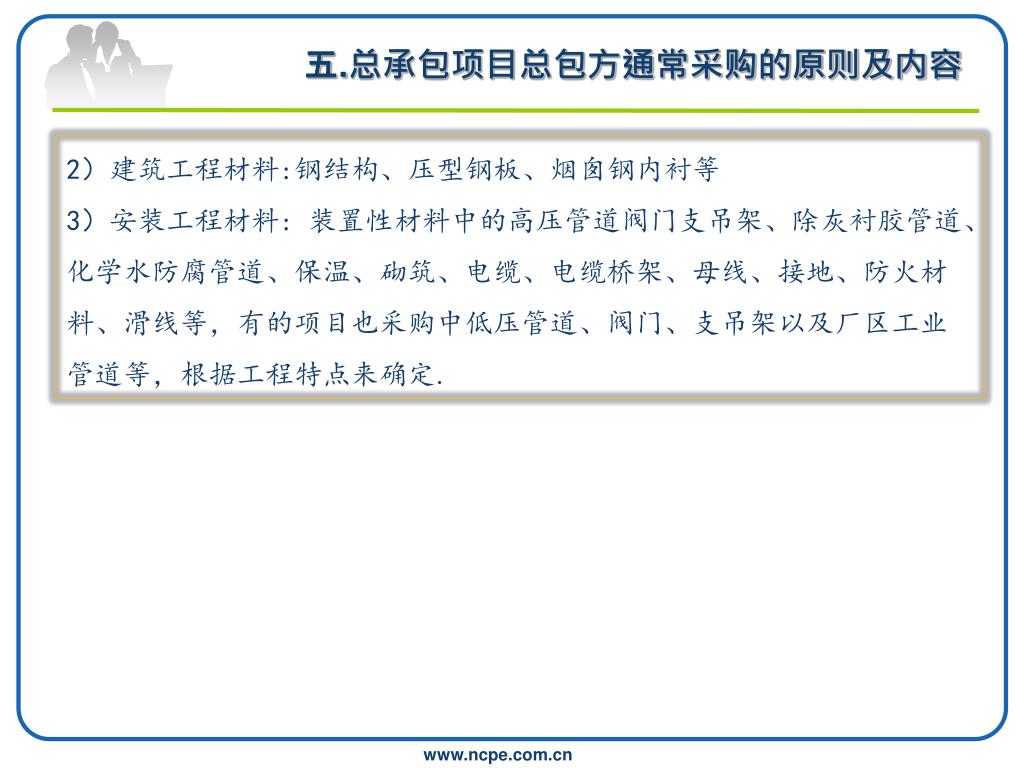

17. 五.总承包项目总包方通常采购的原则及内容 2）建筑工程材料:钢结构、压型钢板、烟囱钢内衬等 3）安装工程材料:装置性材料中的高压管道阀门支吊架、除灰衬胶管道、化学水防腐管道、保温、砌筑、电缆、电缆桥架、母线、接地、防火材料、滑线等，有的项目也采购中低压管道、阀门、支吊架以及厂区工业管道等，根据工程特点来确定. www.ncpe.com.cn

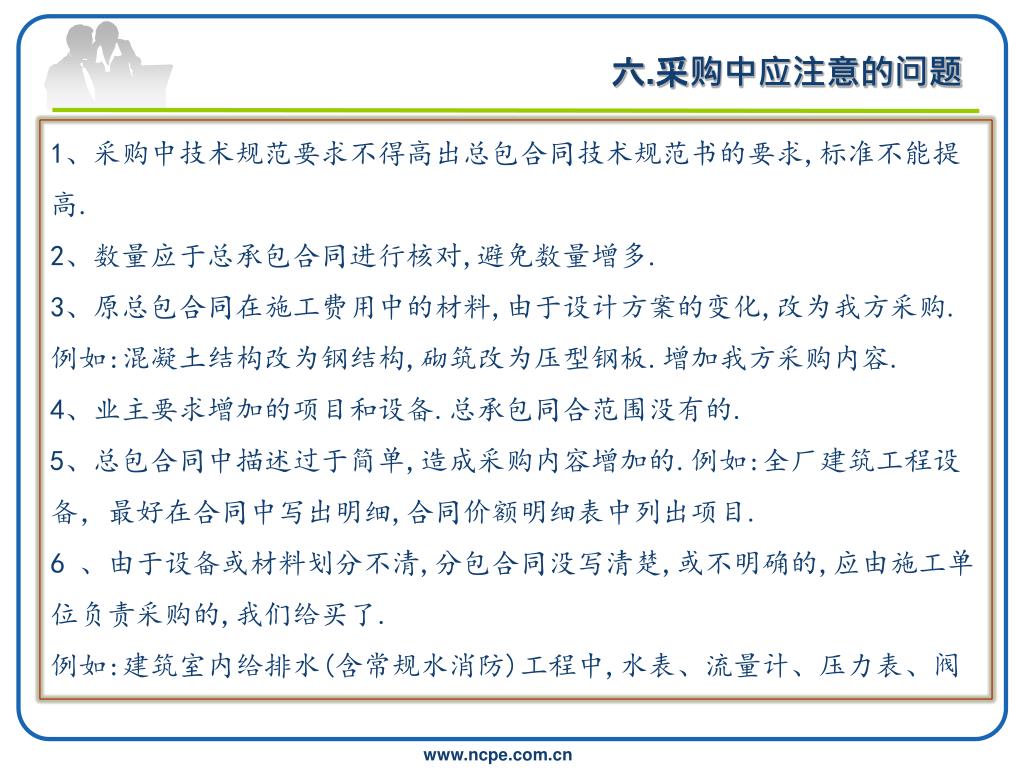

18. 六.采购中应注意的问题 • 1、采购中技术规范要求不得高出总包合同技术规范书的要求,标准不能提高. • 2、数量应于总承包合同进行核对,避免数量增多. • 3、原总包合同在施工费用中的材料,由于设计方案的变化,改为我方采购.例如:混凝土结构改为钢结构,砌筑改为压型钢板.增加我方采购内容. • 4、业主要求增加的项目和设备.总承包同合范围没有的. • 5、总包合同中描述过于简单,造成采购内容增加的.例如:全厂建筑工程设备，最好在合同中写出明细,合同价额明细表中列出项目. • 6 、由于设备或材料划分不清,分包合同没写清楚,或不明确的,应由施工单位负责采购的,我们给买了. • 例如:建筑室内给排水(含常规水消防)工程中,水表、流量计、压力表、阀 www.ncpe.com.cn

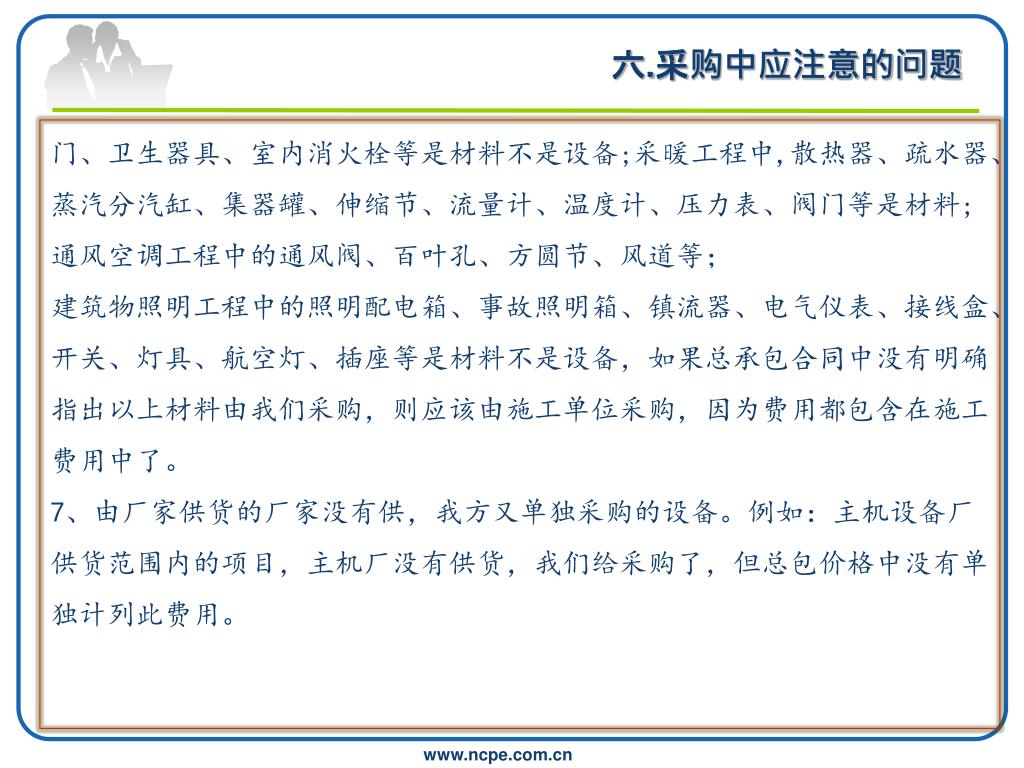

19. 六.采购中应注意的问题 • 门、卫生器具、室内消火栓等是材料不是设备;采暖工程中,散热器、疏水器、蒸汽分汽缸、集器罐、伸缩节、流量计、温度计、压力表、阀门等是材料; • 通风空调工程中的通风阀、百叶孔、方圆节、风道等； • 建筑物照明工程中的照明配电箱、事故照明箱、镇流器、电气仪表、接线盒、开关、灯具、航空灯、插座等是材料不是设备，如果总承包合同中没有明确指出以上材料由我们采购，则应该由施工单位采购，因为费用都包含在施工费用中了。 • 7、由厂家供货的厂家没有供，我方又单独采购的设备。例如：主机设备厂供货范围内的项目，主机厂没有供货，我们给采购了，但总包价格中没有单独计列此费用。 www.ncpe.com.cn

20. Thank You ! 郭艳梅 2013.3
