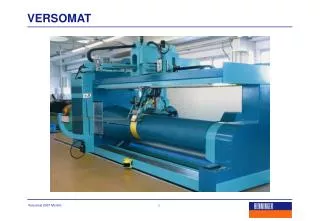

  1. VERSOMAT Versomat 2007 Moretti

  2. VERSOMAT Una macchina per tutte le applicazioni. • Seta e filamenti sia artificiali che sintetici. • Lana e fibre animali in genere. • Cotone e tutte le fibre naturali cellulosiche. • Multifilamenti e monofilamenti. • Possibilità di ordire catene da pochi metri (12/18 mt.),fino al riempimento della flangia da 700 mm.di diametro Versomat 2007 Moretti

  3. VERSOMAT Una macchina per tutte le applicazioni. • Due configurazioni con Altezza di lavoro da 2200 mm. e da 3600 mm. • Conicità del cono 1:6, adatta a tutti i tipi di filati. • Due versioni di allestimento: • - versione base con due cernite iniziali e due finali. • - versione per le 7 cernite di imbozzimatura più due cernite pari e dispari. • Velocità di orditura fino a 750 mt.min. • Insubbiatrice elettrica (optional) • Insubbiatrice meccanica da: • - 4000 N. (versione altezza 2200 mm) con velocità max. 250 mt./min. • - 7000 N. (versione altezza 3600 mm) con velocità max. 180 mt./min. • Carico e scarico automatico del subbio. • Illuminazione lato orditura e insubbiatura. Versomat 2007 Moretti

  4. VERSOMAT Una macchina per tutte le applicazioni. • Dimensione della minima sezione ordibile: 4 mm. • Dimensione della massima sezione ordibile fino a: 150 mm. • Allineamento automatico del pettine di sezione (in funzione delle multisezioni impostate). • Blocco automatico delle multisezioni non in lavoro. • Controllo e regolazione automatica della tensione dei fili che compongono la sezione. • Dispositivo automatico di invergatura „aereo“ per: • - migliore gestione dell‘angolo di defilamento dalla cantra. • - veloce e efficace apertura dello strato dei fili per l‘inserimento degli elementi di separazione. • Misurazione e regolazione del passo di avanzamento e dell‘accostamento della sezione in automatico. • Programmazione e inserimento dei dati tessili. • Azionamento Mitsubishi Motion su 12 assi modificabili e regolabili in funzione delle esigenze del cliente. Versomat 2007 Moretti

  5. VERSOMAT Optional • Versione per le cernite di imbozzimatura 7+2. • Insubbiatrice elettrica. • Ceratore motorizzato con vasca abbassabile. • Supporto per la seconda serie di pettini. • „Sbrogliatore“ per riduzione angolo di convergenza sezione. • Dispositivo per il parcheggio delle multisezioni. • Sistema di scarico delle cariche elettrostatiche. • Seconda insubbiatrice, per poter annodare le singole orditure con orditoio in fase di orditura. • Schede di connessione per l‘acquisizione dei dati produttivi. • Sistema gestionale „bidirezionale“ dei dati tessili con archiviazione degli stessi. Versomat 2007 Moretti

  6. VERSOMAT Controllo e velocità sono le caratteristiche prioritarie del Versomat. Versomat 2007 Moretti

  7. VERSOMAT La grande escursione dei pettini di invergatura permette la facile separazione e apertura di qualsiasi tipo di filato. Versomat 2007 Moretti

  8. VERSOMAT Dispositivo d‘ invergatura aereo: automatico, veloce e preciso. La convessità dei pettini di invergatura e la tavola ad occhielli favoriscono il defilamento verso il pettine di orditura con una riduzione significativa delle rotture filo . Versomat 2007 Moretti

  9. VERSOMAT Sistema di inserimento automatico delle separazioni. Versomat 2007 Moretti

  10. VERSOMAT Controllo automatico della tensione, in tutte le fasi di lavoro. Versomat 2007 Moretti

  11. VERSOMAT Carrello di supporto per la seconda serie di pettini. Consente di preparare le orditure successive mentre la macchina è in lavoro Versomat 2007 Moretti

  12. VERSOMAT Ceratore motorizzato, con vasca abbassabile. La percentuale di prodotto da applicare al filato può essere regolata. Versomat 2007 Moretti

  13. VERSOMAT Insubbiatrice veloce, pratica e con un‘ottima visibilità. Versomat 2007 Moretti

  14. VERSOMAT Facile e completa gestione dell‘inserimento dei dati tessili. Versomat 2007 Moretti

  15. VERSOMAT Caratteristiche tecniche e tempistiche di lavoro: • Sezione più piccola ordita: 1,5 mm. • Numero massimo di sezioni ordite : 587 • Filato più fine ordito: 6 den di polyestere tinto in filo. • Filato più grosso ordito: fiammato di lana Nm.1,5. • Tempo medio di una cernita pari e dispari: 7,5 secondi. • - Tempo totale di gestione sezione con 2 cernite (escl. fase orditura), 38 sec. Versomat 2007 Moretti

  16. VERSOMAT Risultati vendite pre-ITMA aggiornati al giugno 2007: • 26 Impianti venduti (solo mercato Italiano) dall‘inizio del 2006 • Di cui: • 13 Impianti in altezza 2200 mm. • 13 Impianti in altezza 3600 mm. • 6 Impianti con il dispositivo delle „7 cernite“. • 3 Impianti con doppia insubbiatrice. Versomat 2007 Moretti

  17. VERSOMAT Calcoli produttività: Versomat 2007 Moretti

  18. VERSOMAT Dimensioni compatte, per la migliore praticità d‘impiego. Versomat 2007 Moretti
