micr fonos
Micrófonos
  • Principios de funcionamiento
slide2

N

S

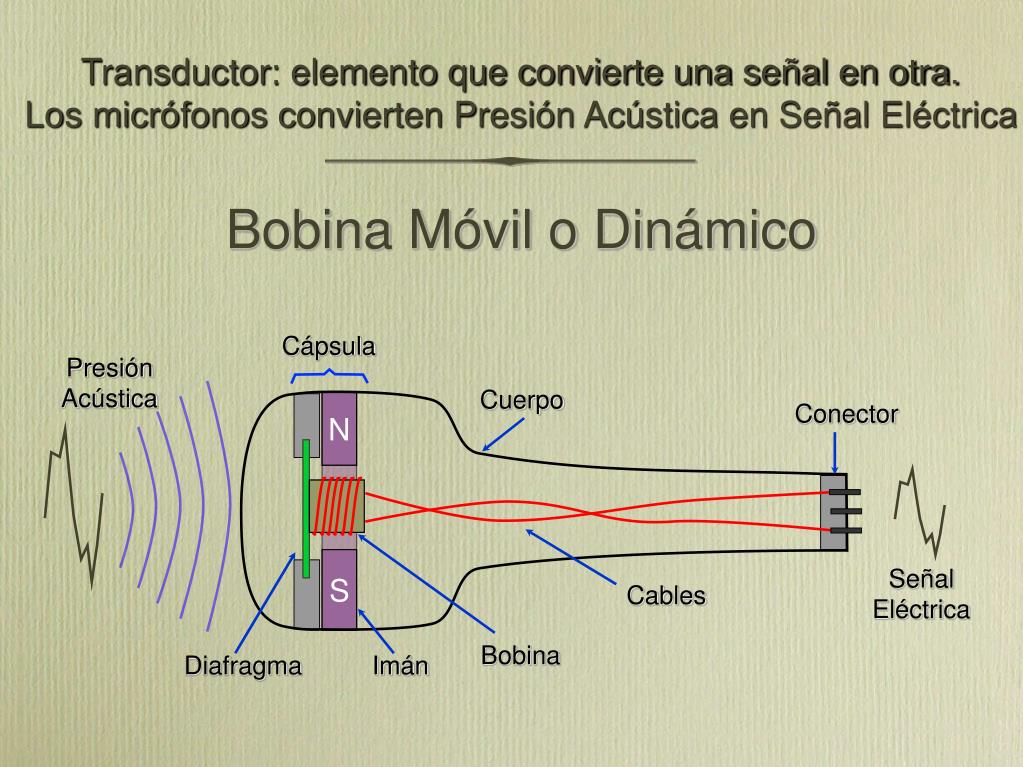

Transductor: elemento que convierte una señal en otra.

Los micrófonos convierten Presión Acústica en Señal Eléctrica

Bobina Móvil o Dinámico

Cápsula

Presión Acústica

Cuerpo

Conector

Señal Eléctrica

Cables

Bobina

Diafragma

Imán

slide3

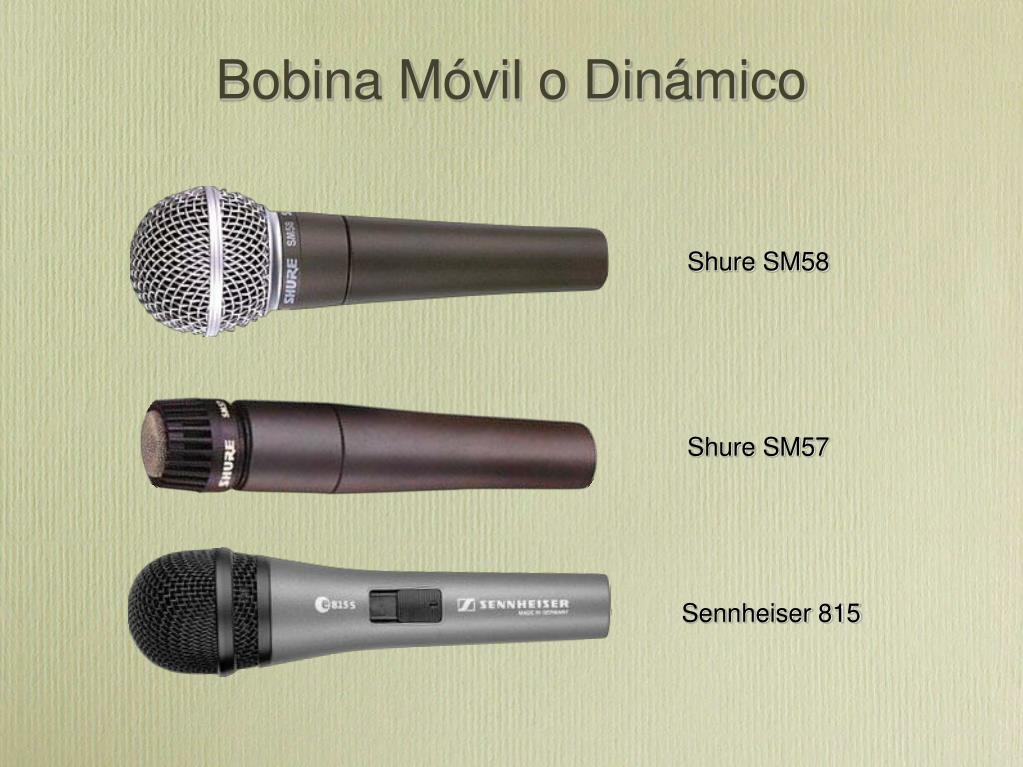

Bobina Móvil o Dinámico

Shure SM58

Shure SM57

Sennheiser 815

slide4

Condensador (Condenser)

Placa móvil

Placa fija

Amplificador

Presión Acústica

Señal Eléctrica

Resistencia

Alimentación

slide5

Condensador (Condenser)

Shotgun

Sennheiser MKH416

Sennheiser MKH60

SASS

PZM

Lavalier

slide6

Clasificación según su cápsula

Carbón

Cristal

Cerámicos

Valvulares

Cinta

Bobina Móvil

Condenser

Electret

Sennheiser ME66

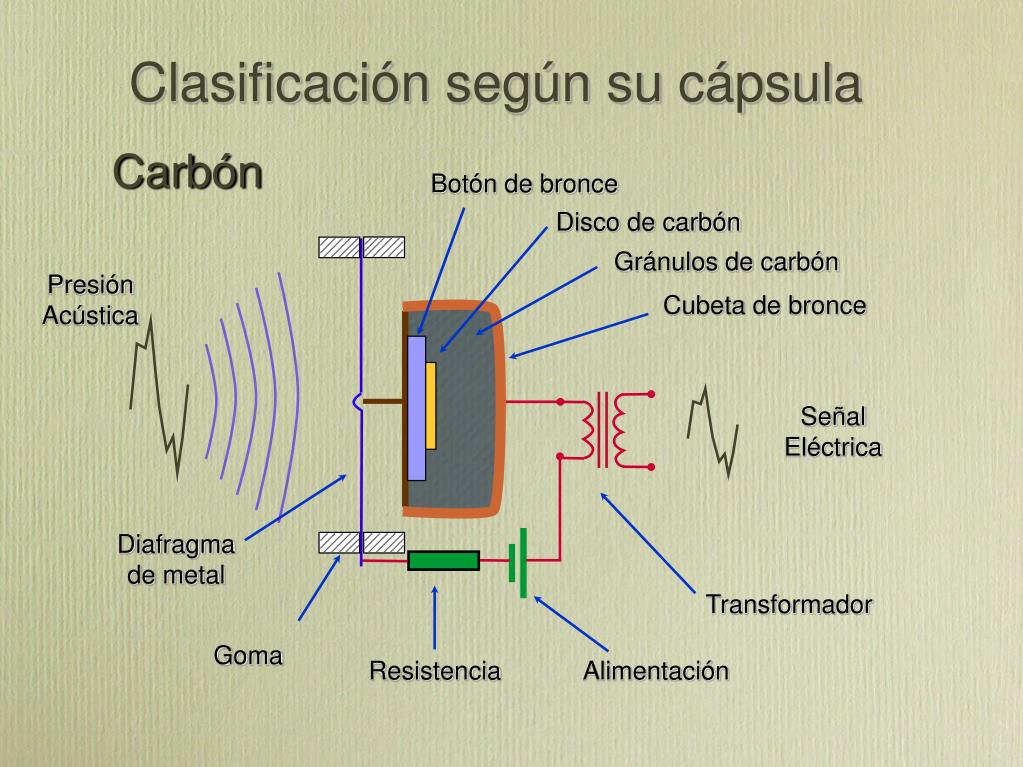

slide7

Clasificación según su cápsula

Carbón

Botón de bronce

Disco de carbón

Gránulos de carbón

Presión Acústica

Cubeta de bronce

Señal Eléctrica

Diafragma de metal

Transformador

Goma

Resistencia

Alimentación

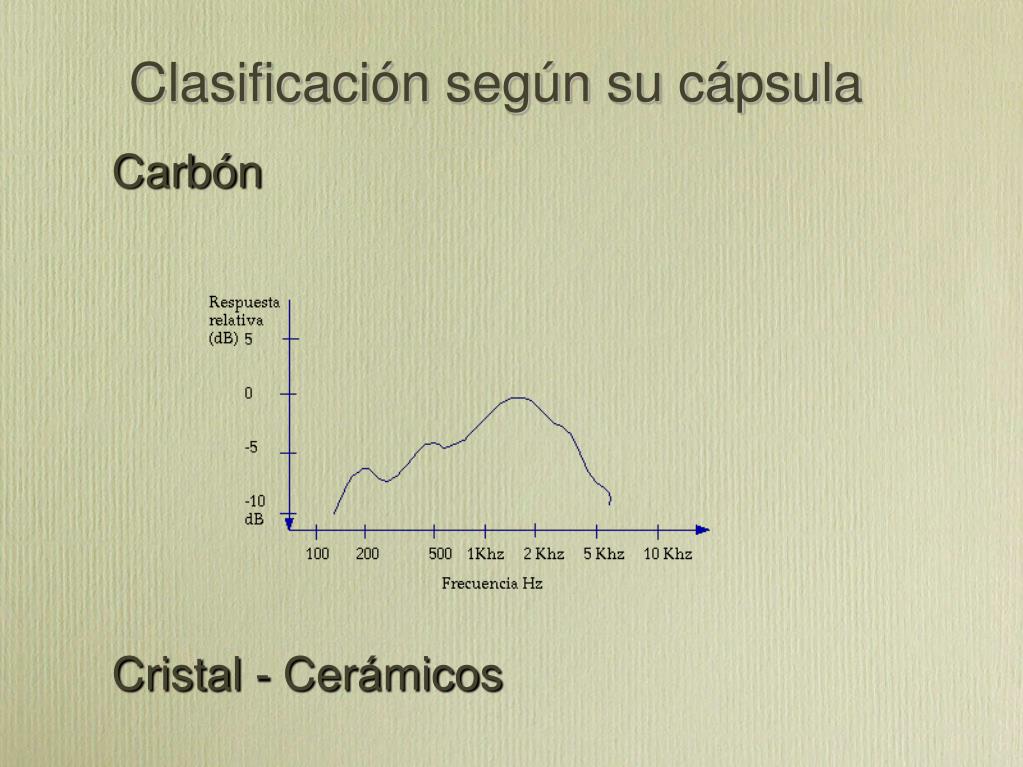

slide8

Clasificación según su cápsula

Carbón

Cristal - Cerámicos

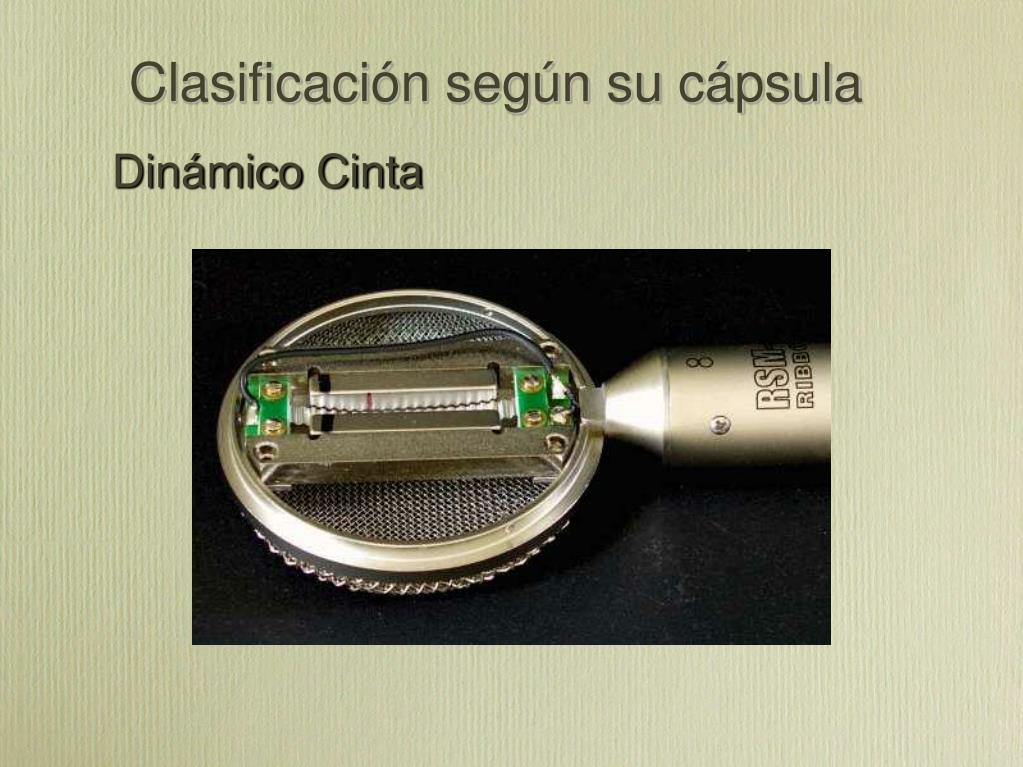

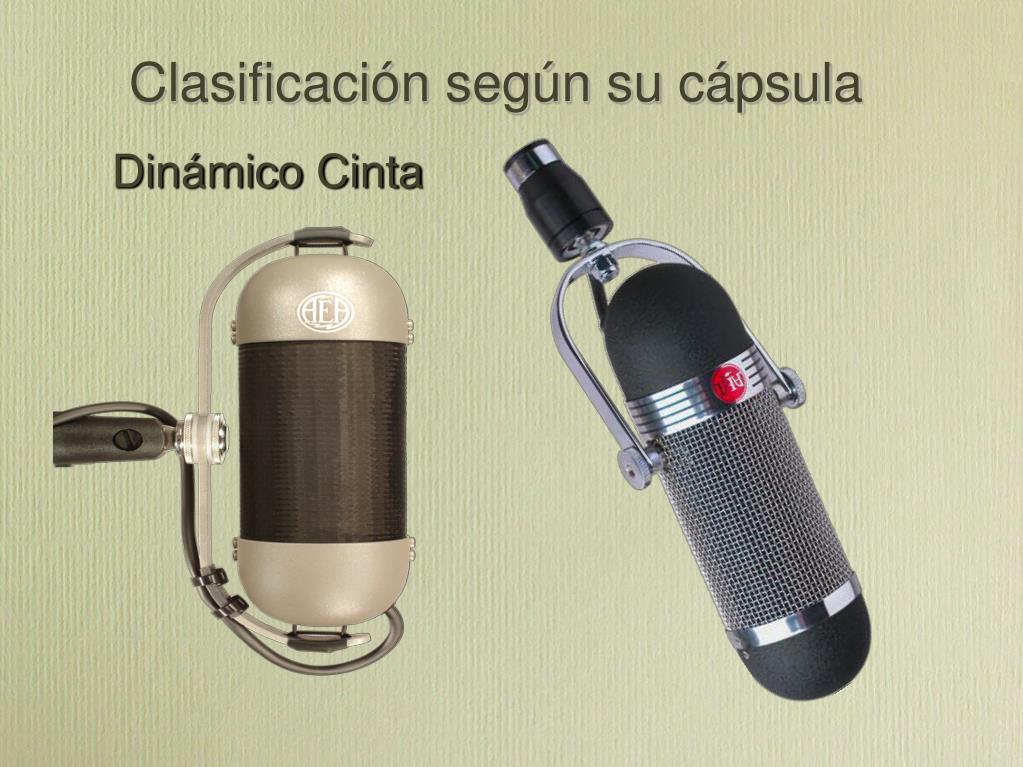

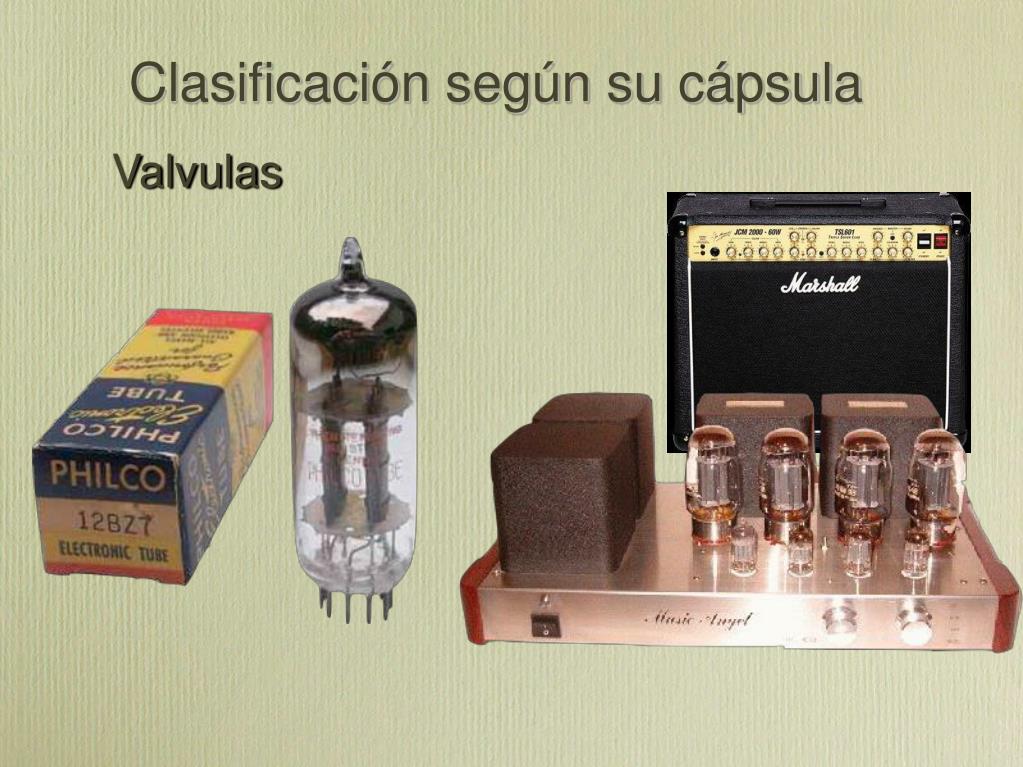

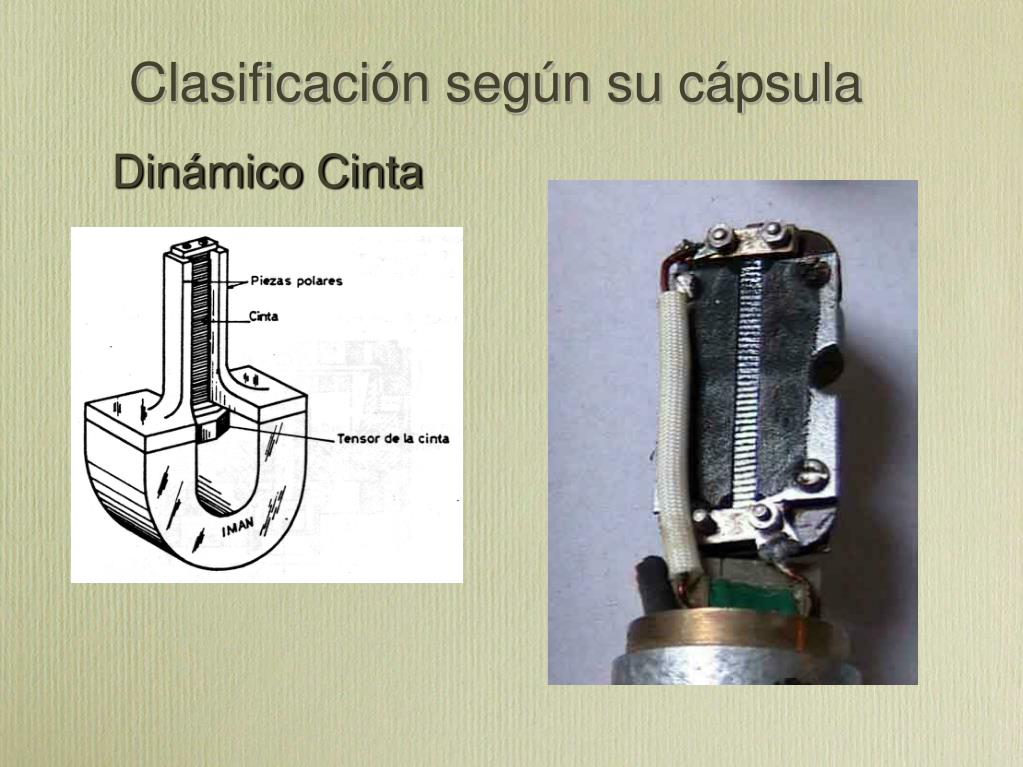

slide15

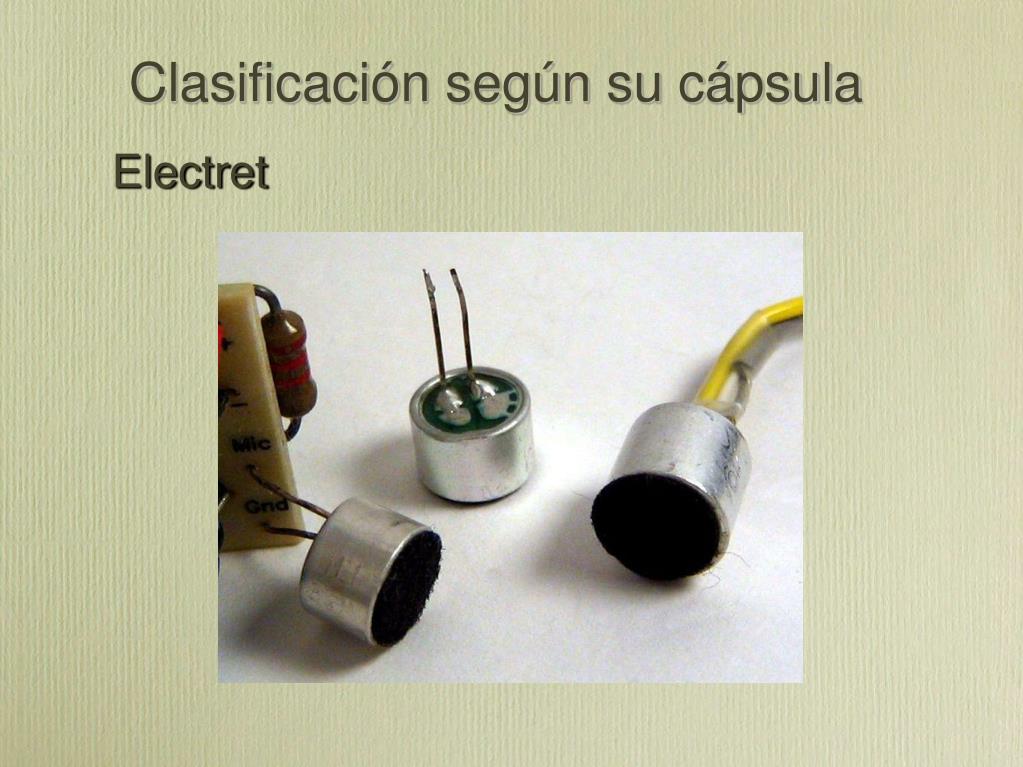

Clasificación según su cápsula

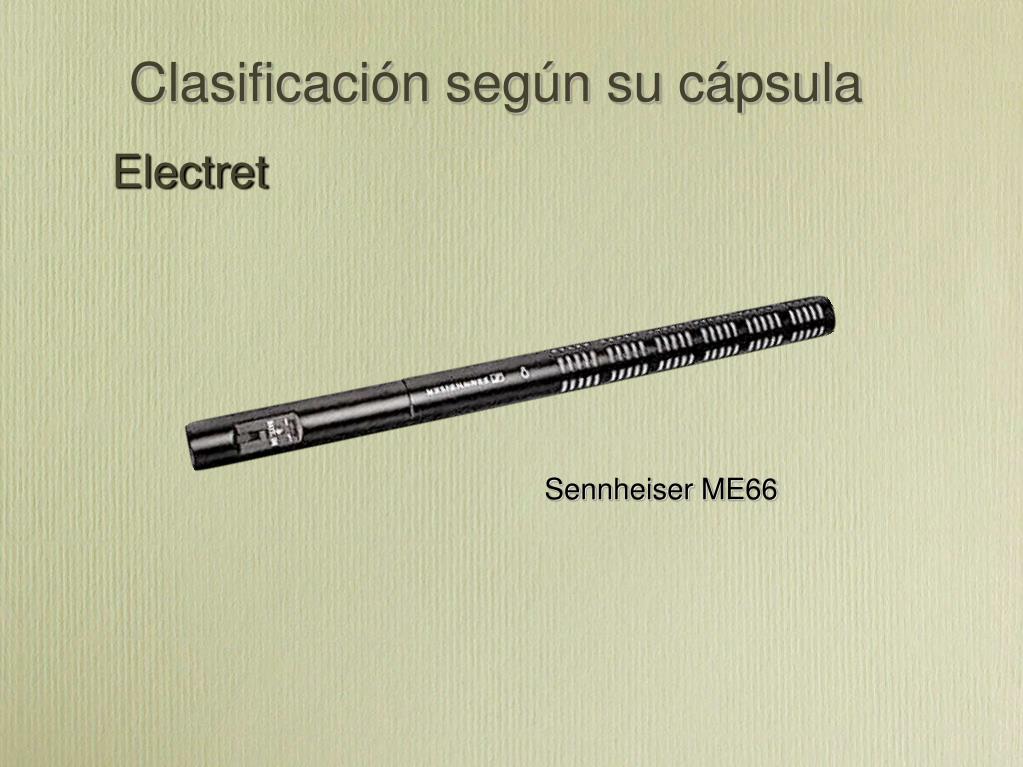

Electret

Sennheiser ME66

slide16

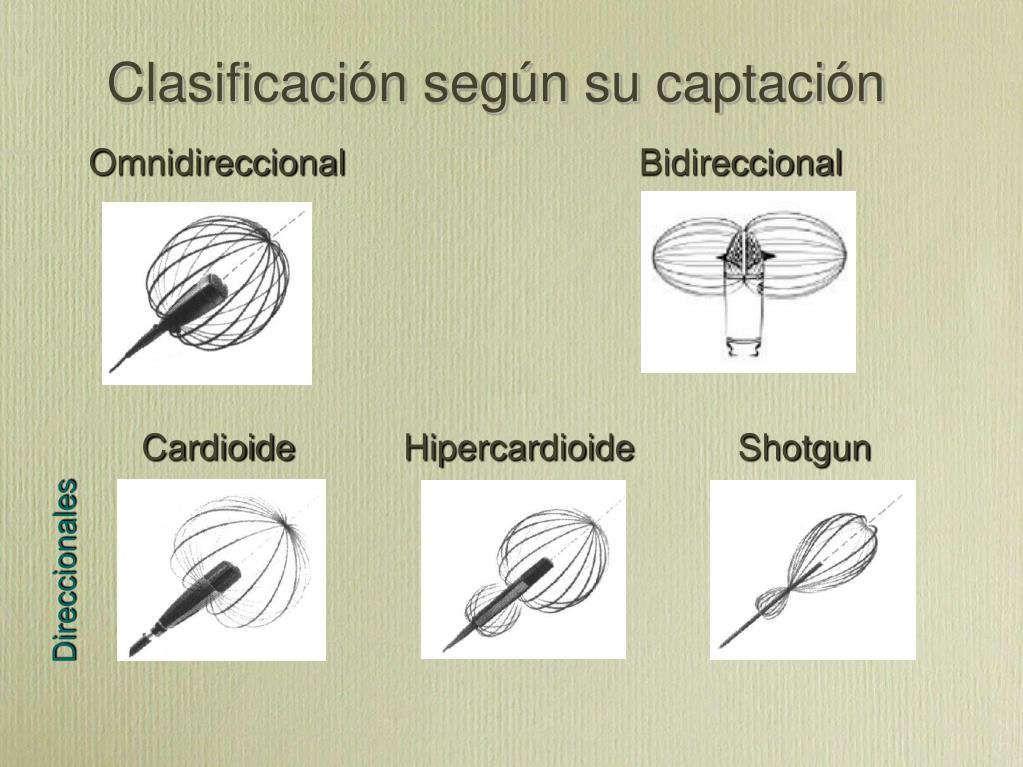

Clasificación según su captación

Omnidireccional

Bidireccional

Cardioide

Hipercardioide

Shotgun

Direccionales

slide17

Características

Especificaciones en cartillas

neumann.com

schoeps.de

sennheiser.com

shure.com

akg.com

rodemic.com

oktava-online.com

samsontech.com

audio-technica.com

slide18

Características

Diagrama Polar: representación gráfica de sensibilidad direccional de los micrófonos

Omnidireccional

Bidireccional

Cardioide

Hipercardioide

slide19

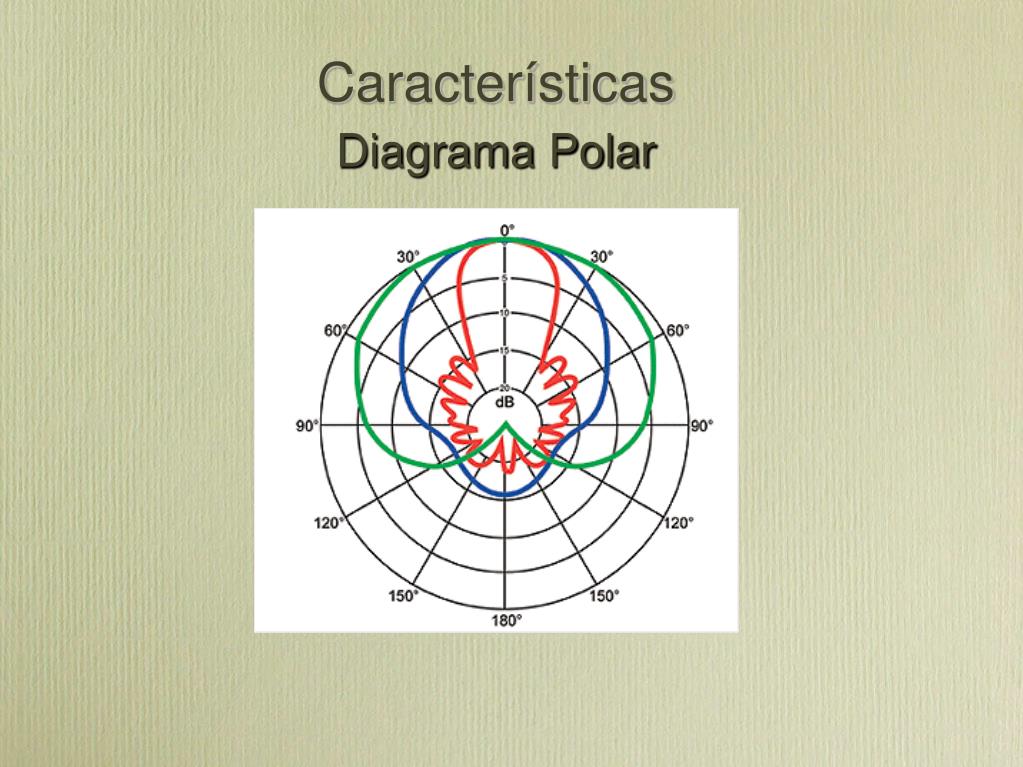

Características

Diagrama Polar

slide20

Características

Diagrama Polar

slide21

Características

Diagrama Polar

Micrófonos de Presión: Omnidireccionales

Mics de Gradiente de Presión: Bidireccionales (Polaridad)

Combinación de ambos: Unidireccionales (Cardioides, Hipercardioides, etc.)

slide22

Características

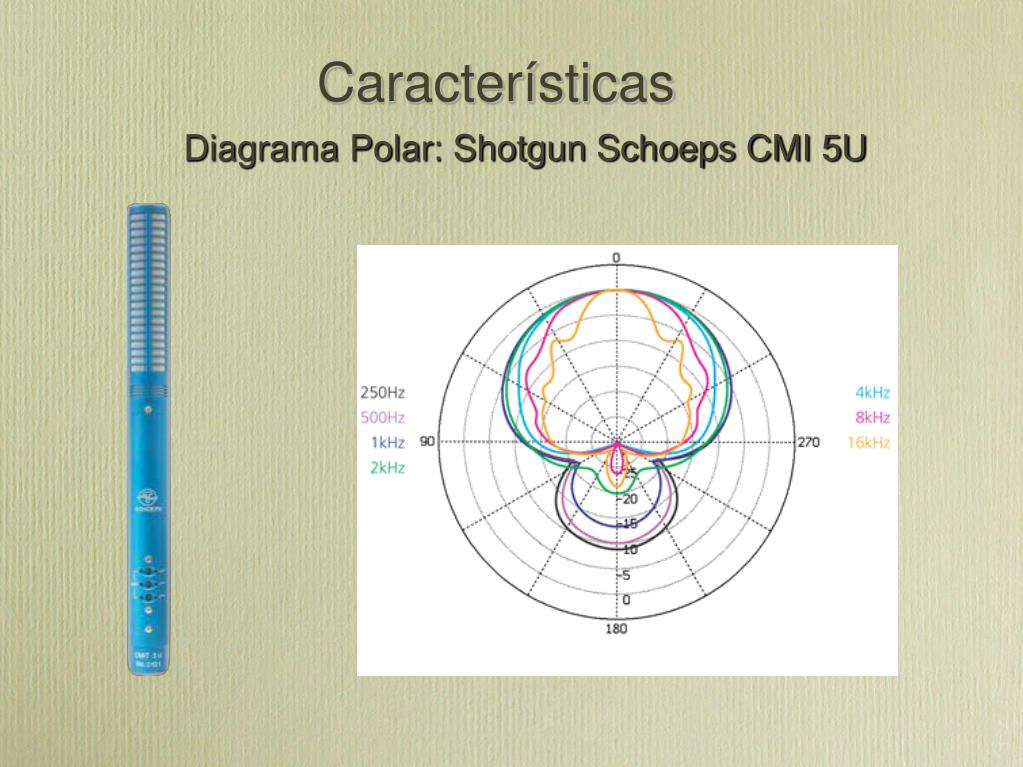

Diagrama Polar: Shotgun Schoeps CMI 5U

slide23

Características

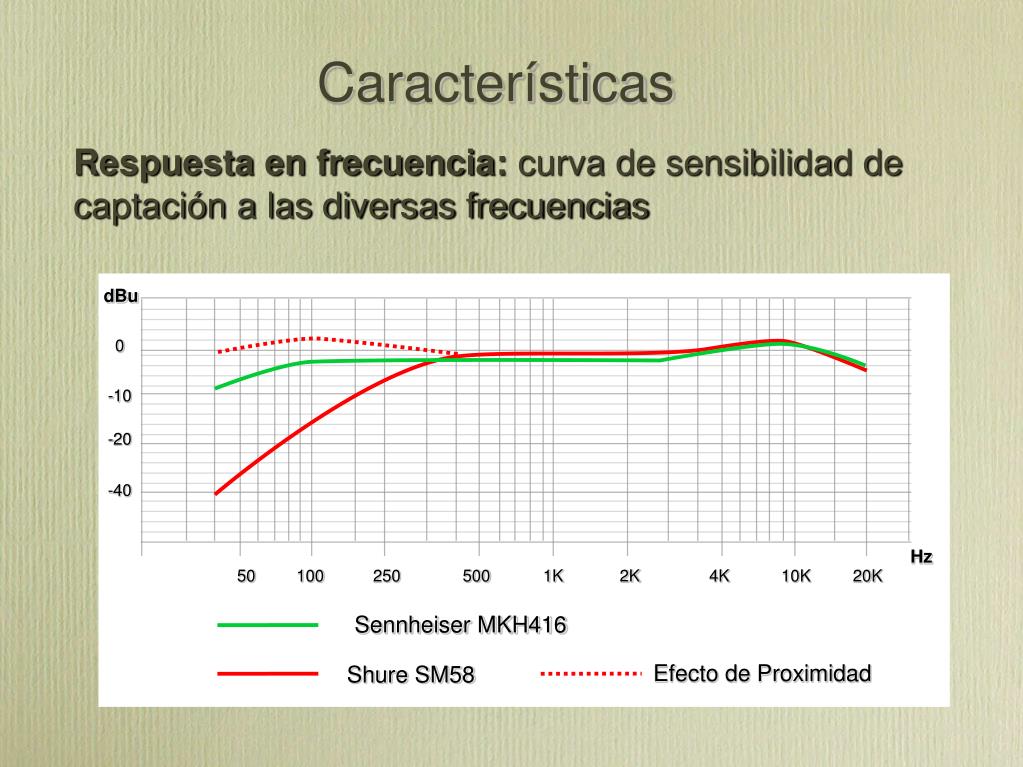

Respuesta en frecuencia: curva de sensibilidad de captación a las diversas frecuencias

dBu

0

-10

-20

-40

Hz

50

100

250

500

1K

2K

4K

10K

20K

Sennheiser MKH416

Efecto de Proximidad

Shure SM58

slide24

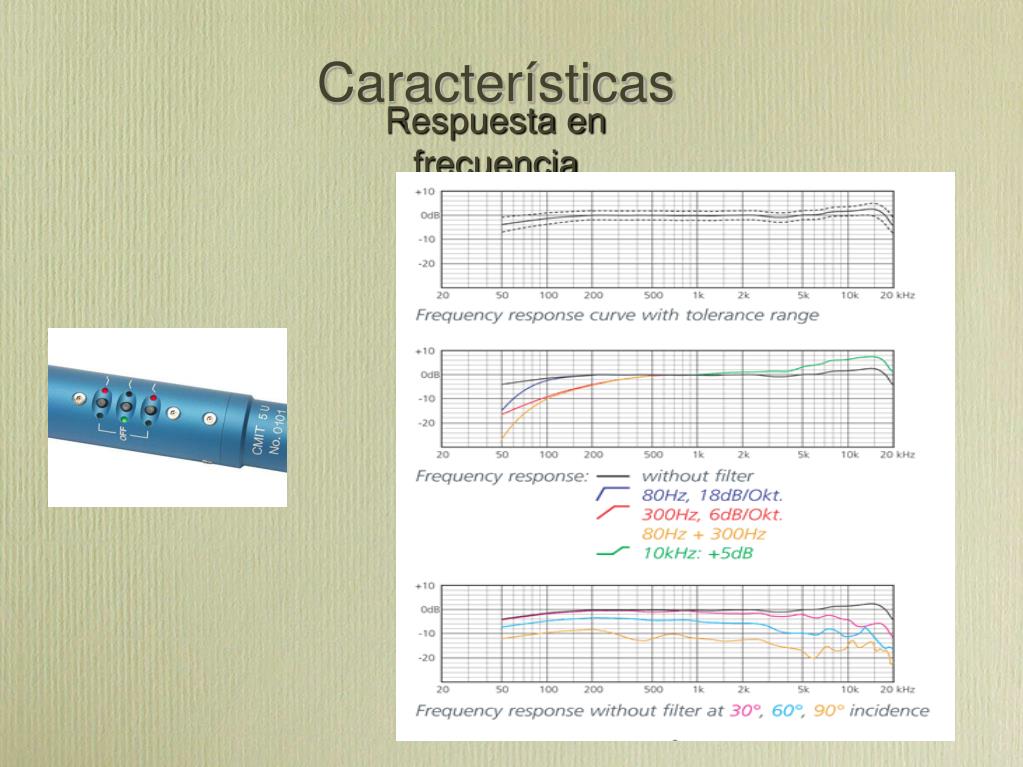

Características

Respuesta en frecuencia

slide25

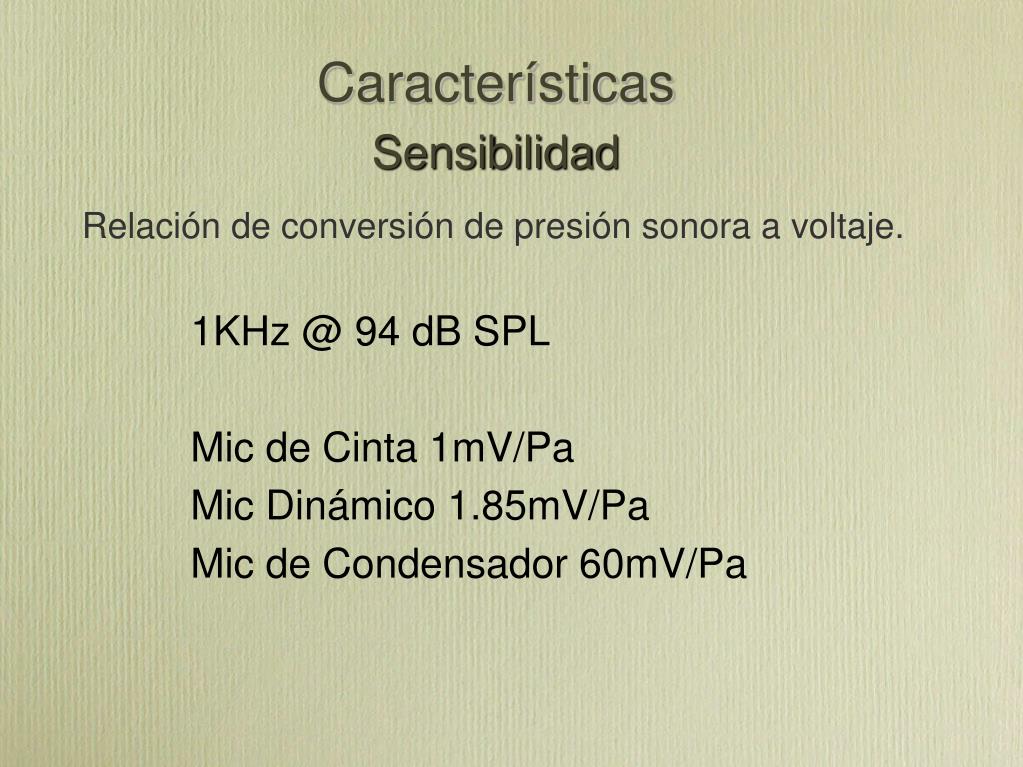

Características

Sensibilidad

Relación de conversión de presión sonora a voltaje.

1KHz @ 94 dB SPL

Mic de Cinta 1mV/Pa

Mic Dinámico 1.85mV/Pa

Mic de Condensador 60mV/Pa

slide26

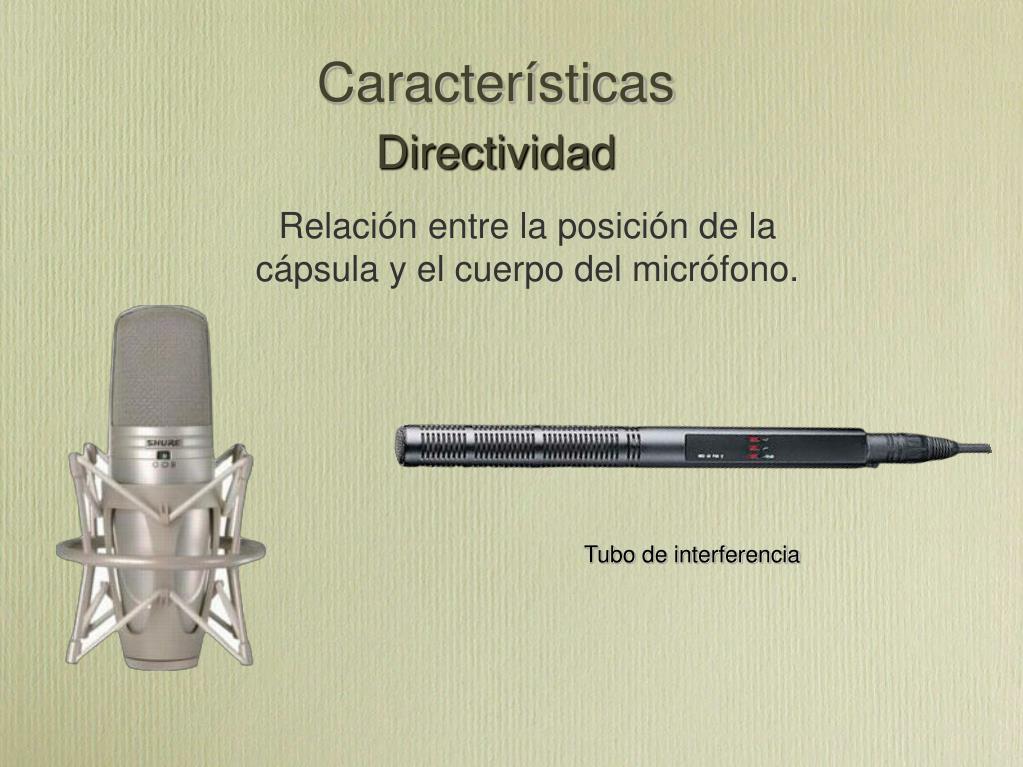

Características

Directividad

Relación entre la posición de la cápsula y el cuerpo del micrófono.

Tubo de interferencia

slide27

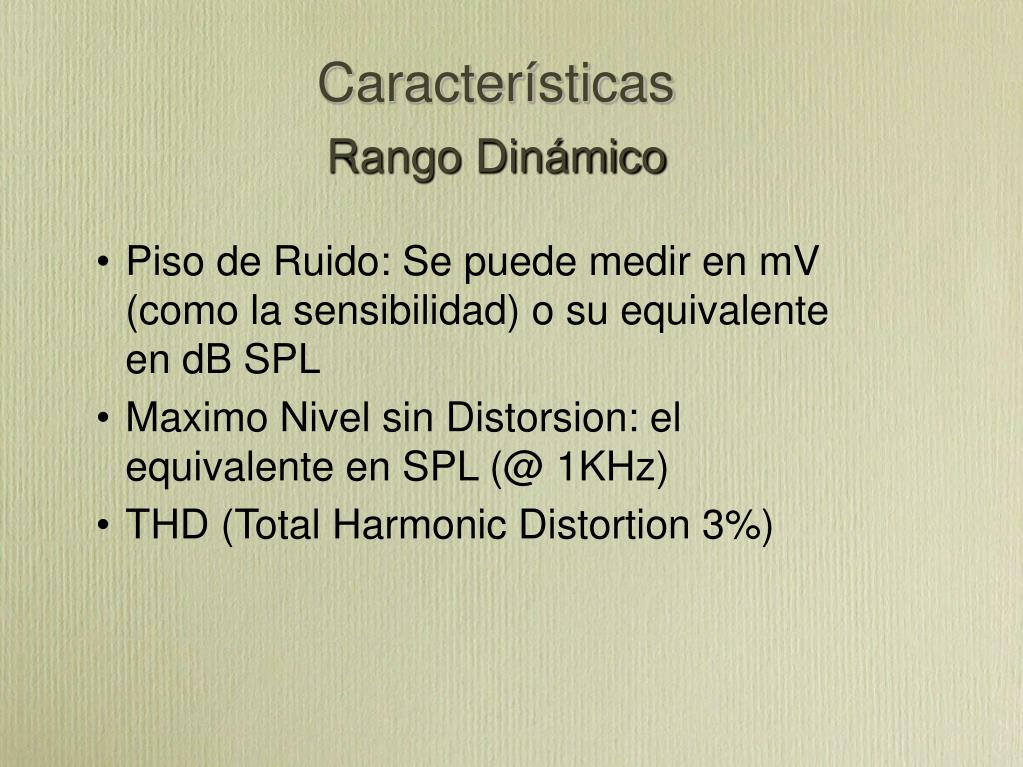

Características

Rango Dinámico

  • Piso de Ruido: Se puede medir en mV (como la sensibilidad) o su equivalente en dB SPL
  • Maximo Nivel sin Distorsion: el equivalente en SPL (@ 1KHz)
  • THD (Total Harmonic Distortion 3%)
slide28

Características

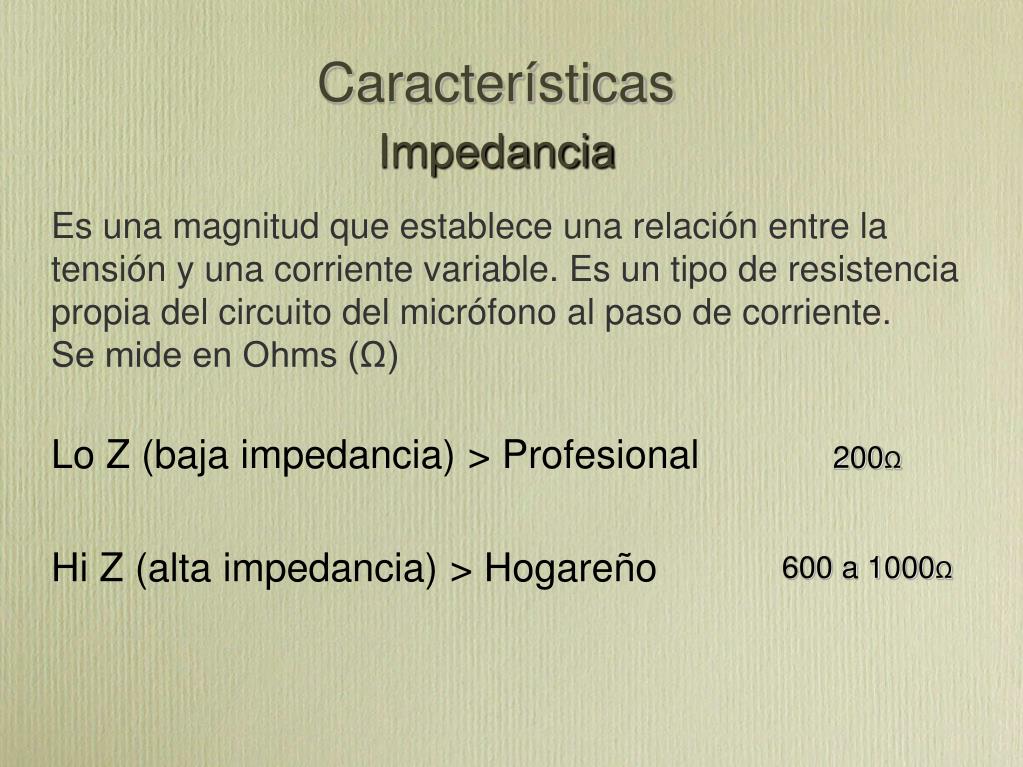

Impedancia

Es una magnitud que establece una relación entre la tensión y una corriente variable. Es un tipo de resistencia propia del circuito del micrófono al paso de corriente.

Se mide en Ohms (Ω)

Lo Z (baja impedancia) > Profesional

Hi Z (alta impedancia) > Hogareño

200Ω

600 a 1000Ω

slide29

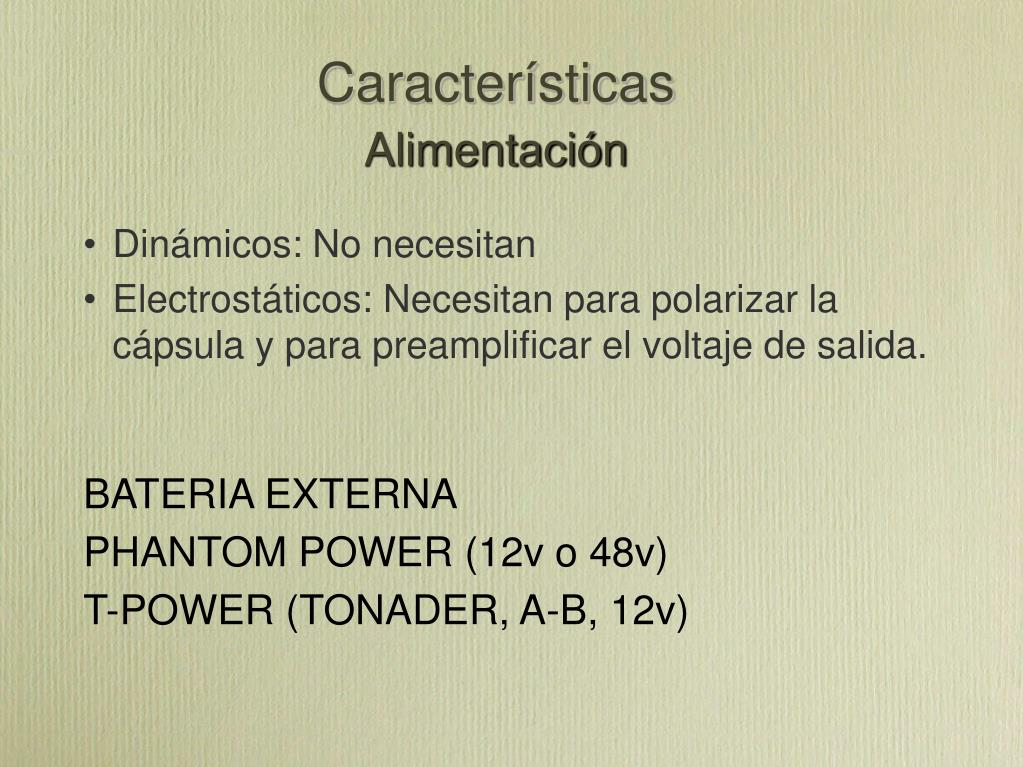

Características

Alimentación

  • Dinámicos: No necesitan
  • Electrostáticos: Necesitan para polarizar la cápsula y para preamplificar el voltaje de salida.

BATERIA EXTERNA

PHANTOM POWER (12v o 48v)

T-POWER (TONADER, A-B, 12v)

slide30

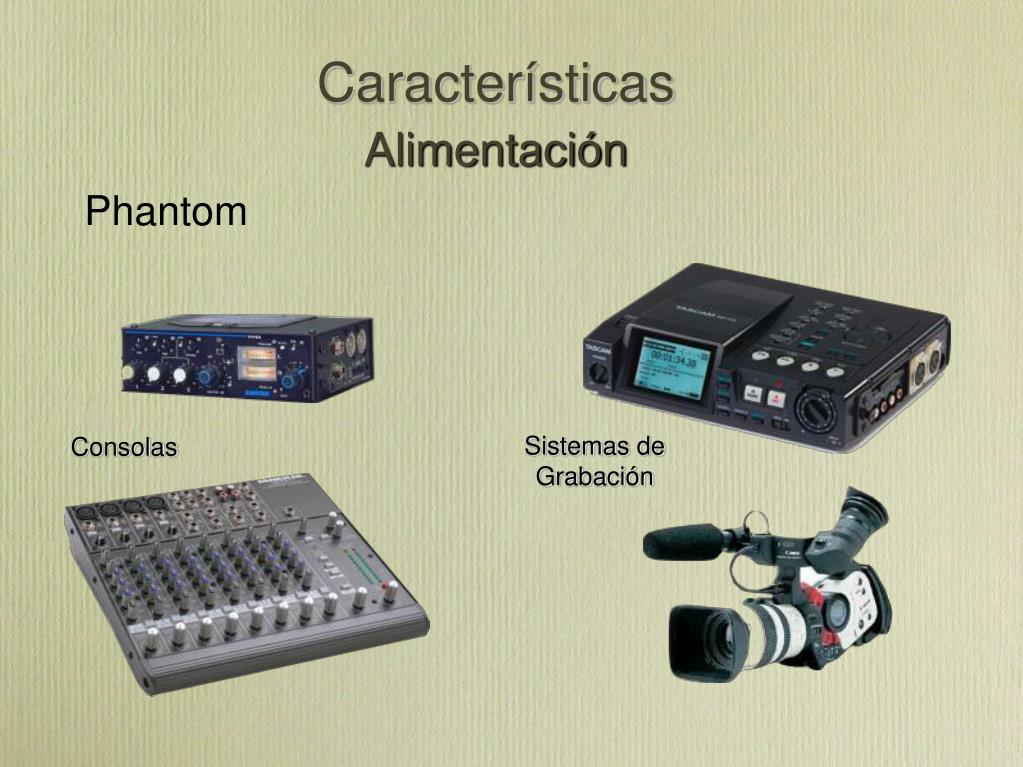

Características

Alimentación

Phantom

Sistemas de Grabación

Consolas

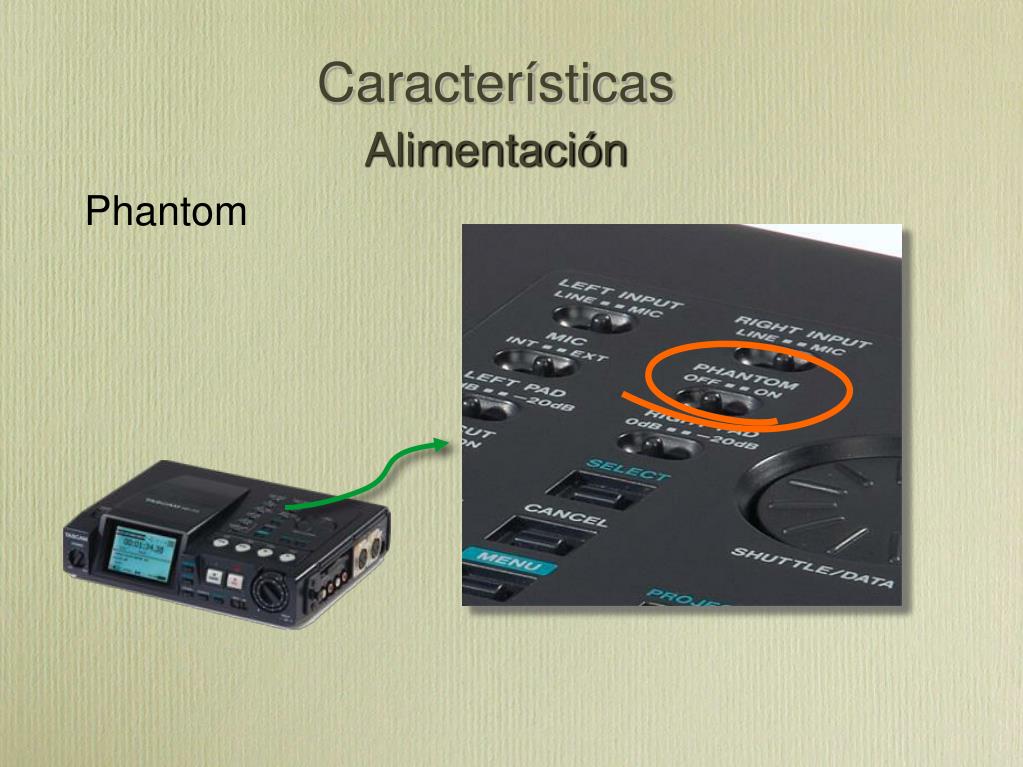

slide31

Características

Alimentación

Phantom

slide32

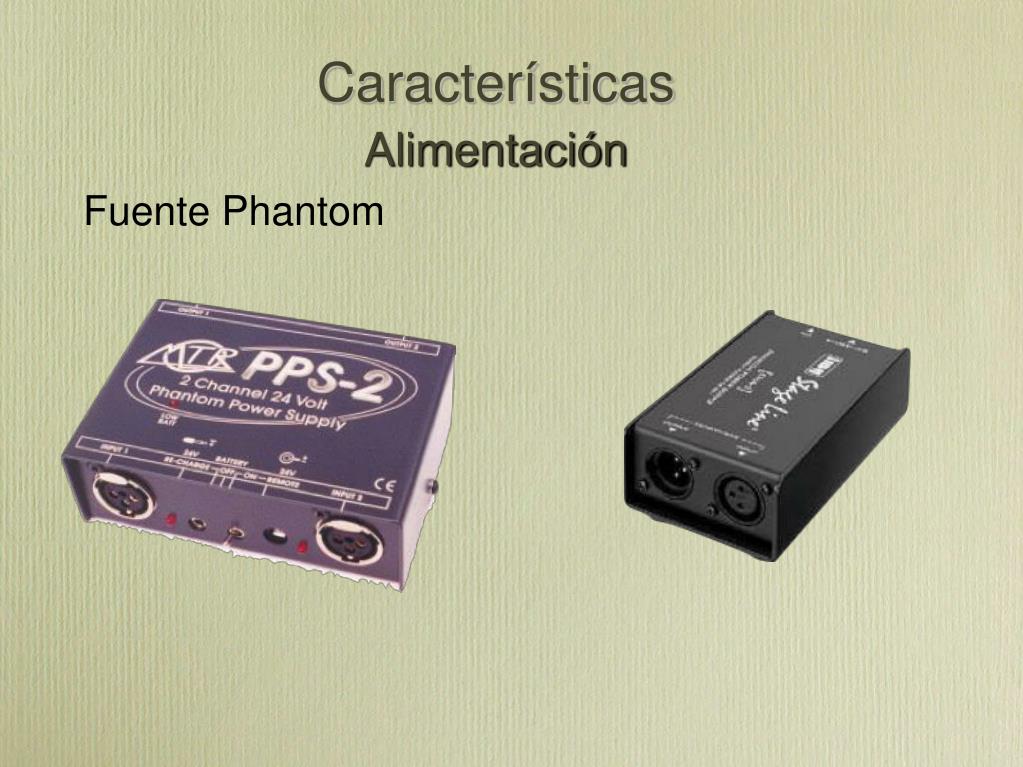

Características

Alimentación

Fuente Phantom

slide33

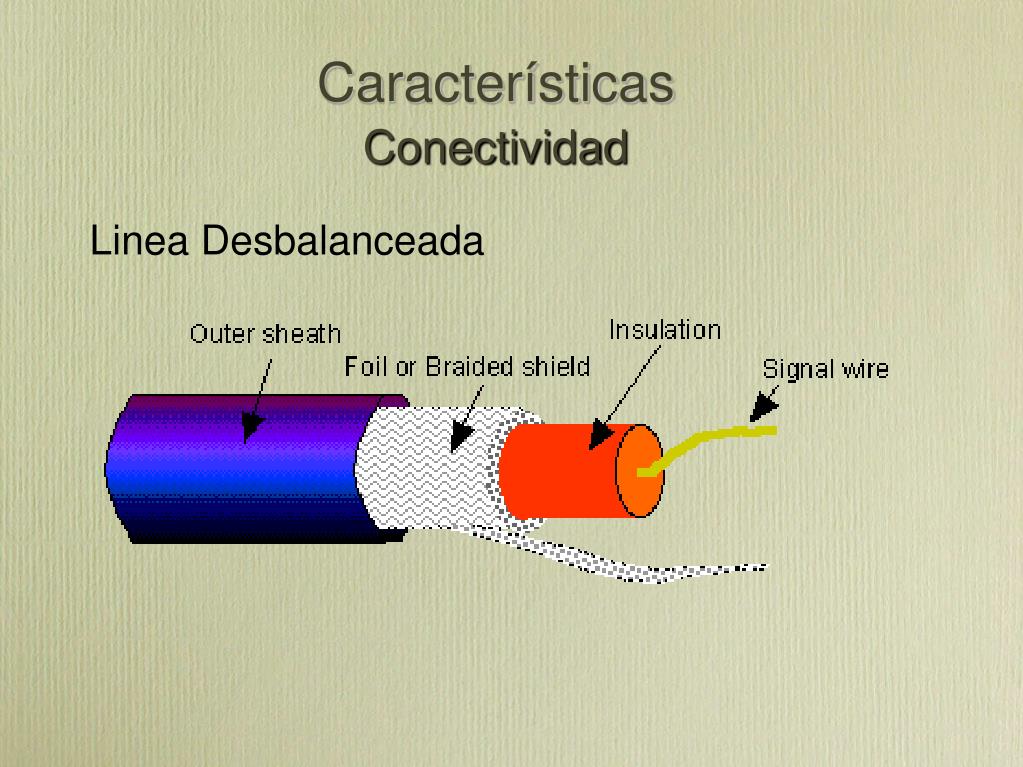

Características

Conectividad

Linea Desbalanceada

slide34

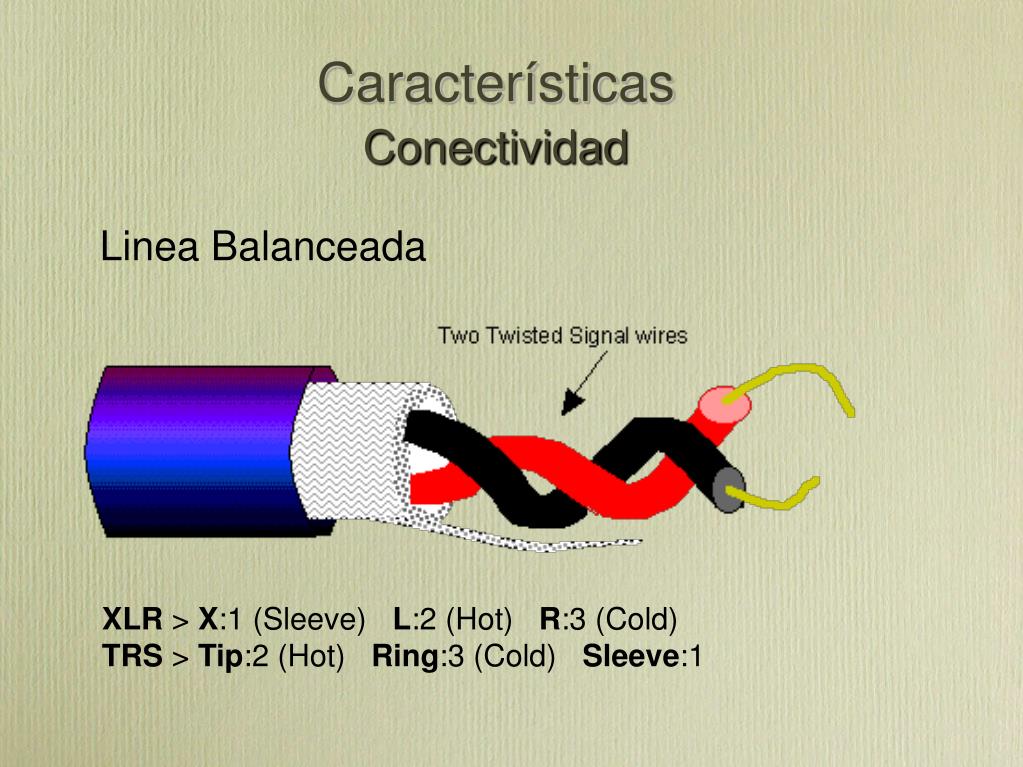

Características

Conectividad

Linea Balanceada

XLR > X:1 (Sleeve) L:2 (Hot) R:3 (Cold)

TRS > Tip:2 (Hot) Ring:3 (Cold) Sleeve:1

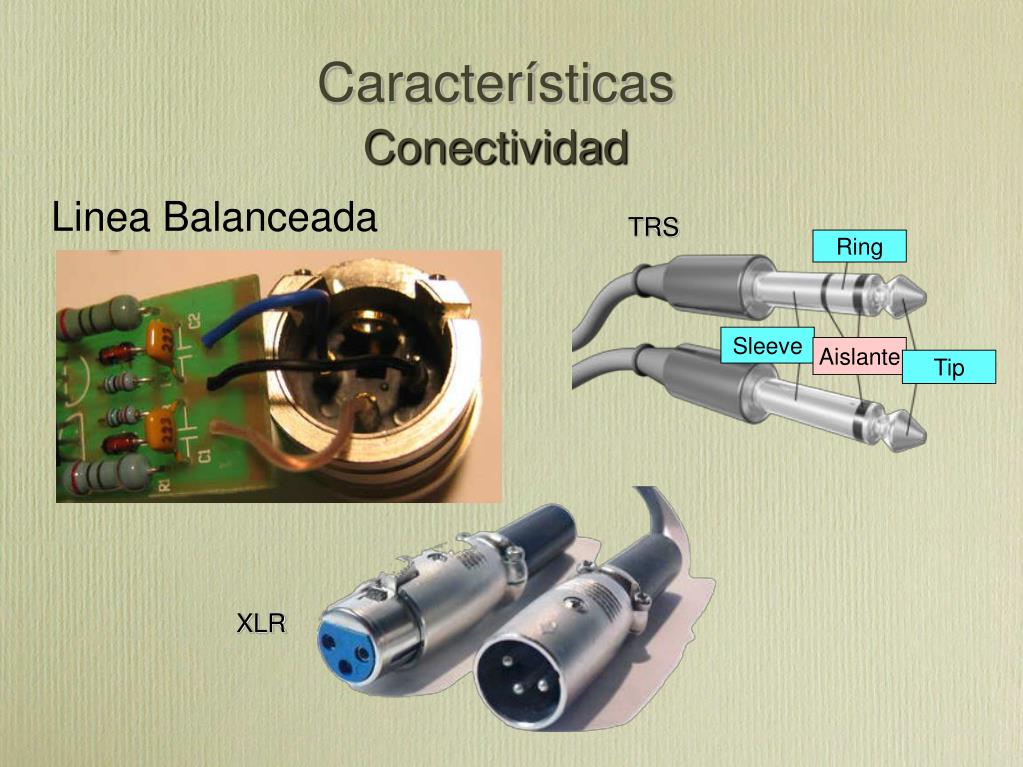

slide35

Características

Conectividad

Linea Balanceada

TRS

Ring

Sleeve

Aislante

Tip

XLR

slide36

Características

Conectividad

slide37

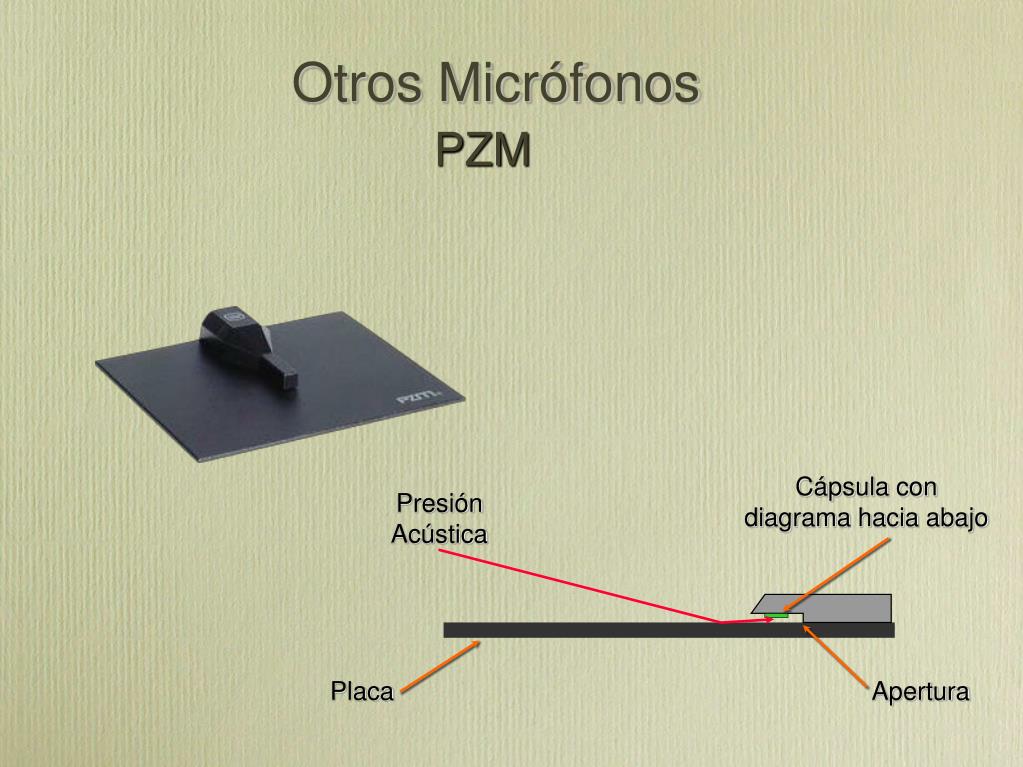

Otros Micrófonos

PZM

Cápsula con diagrama hacia abajo

Presión Acústica

Placa

Apertura

slide38

Otros Micrófonos

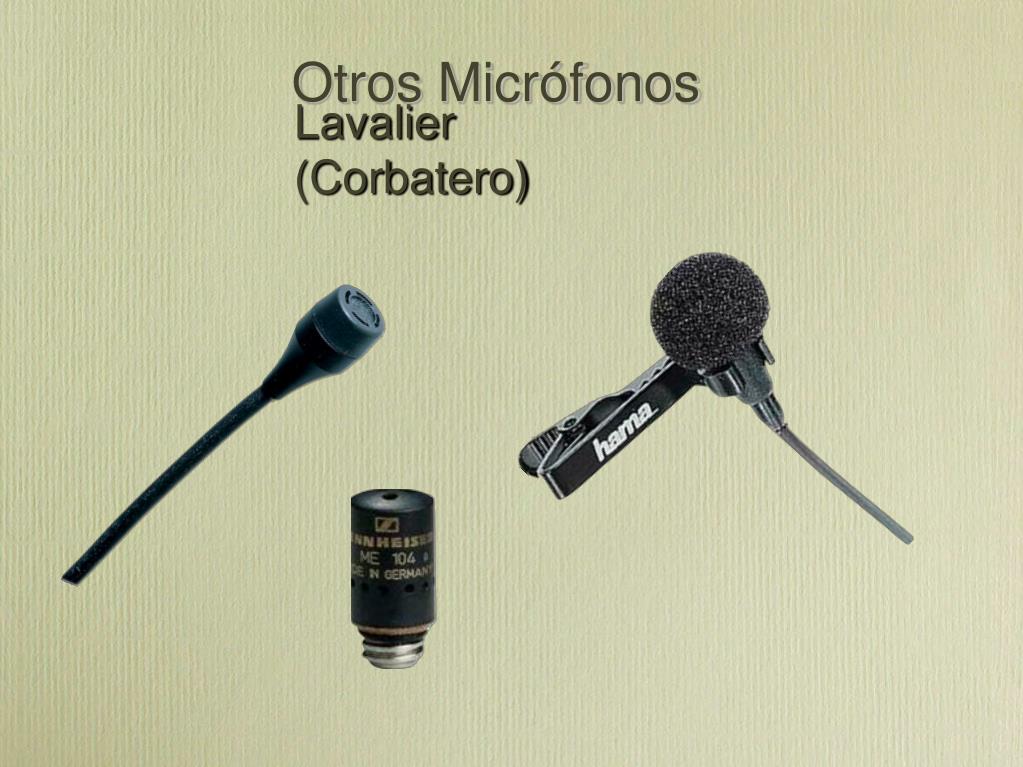

Lavalier (Corbatero)

slide39

Otros Micrófonos

Lavalier (Corbatero)

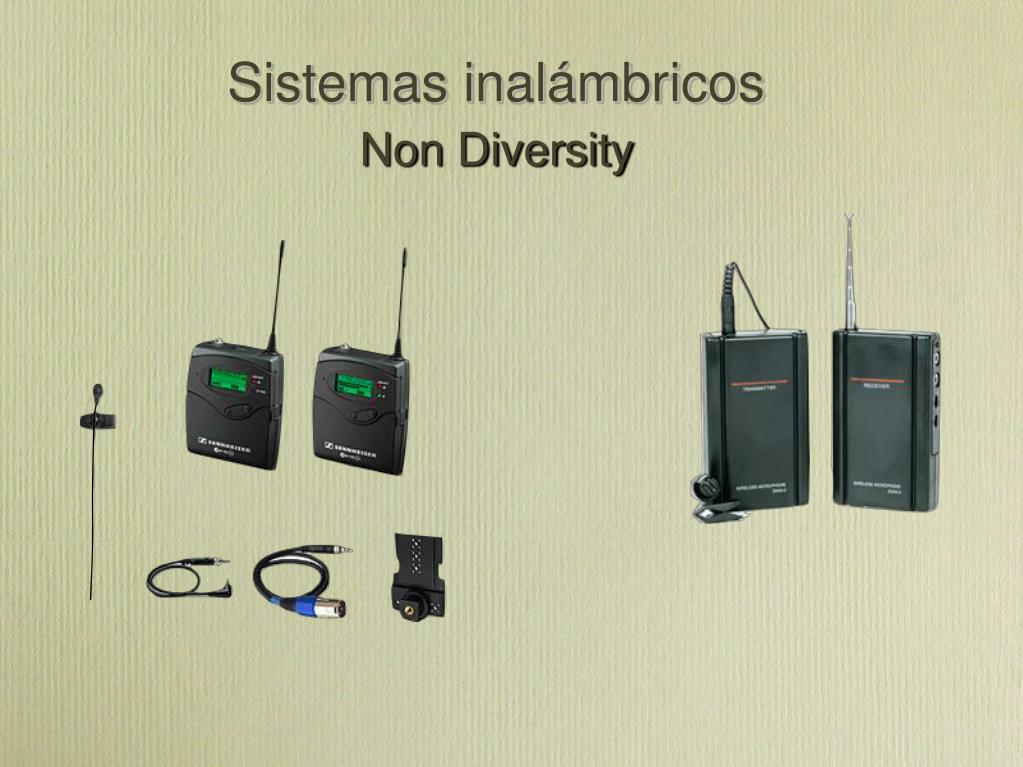

slide40

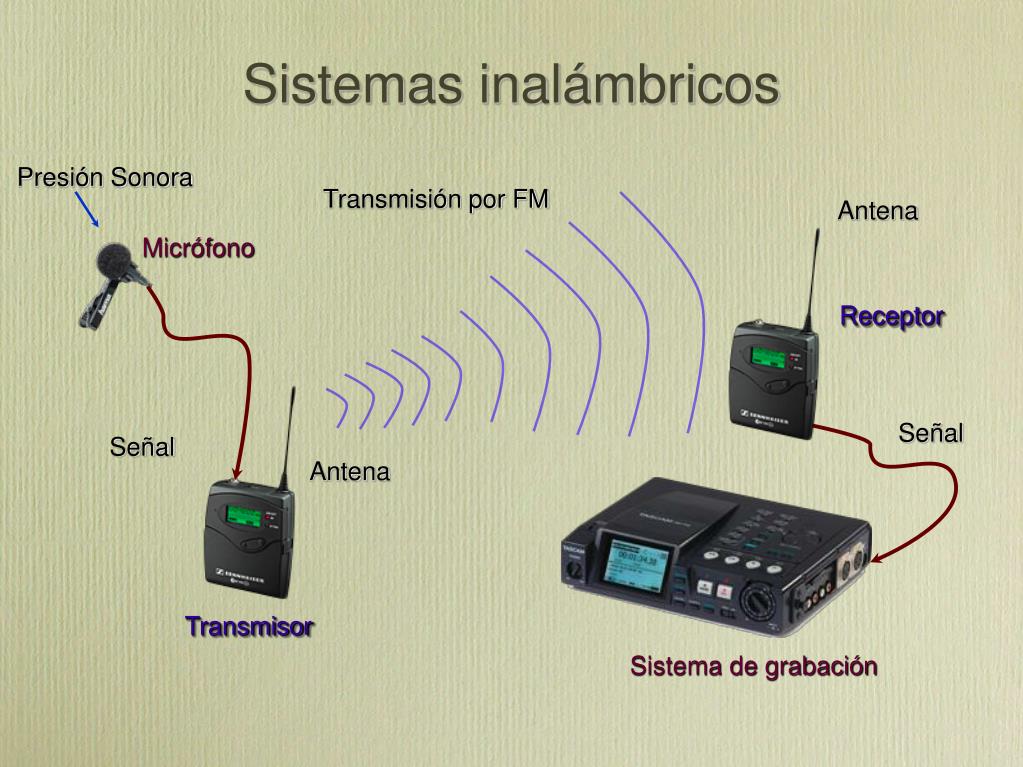

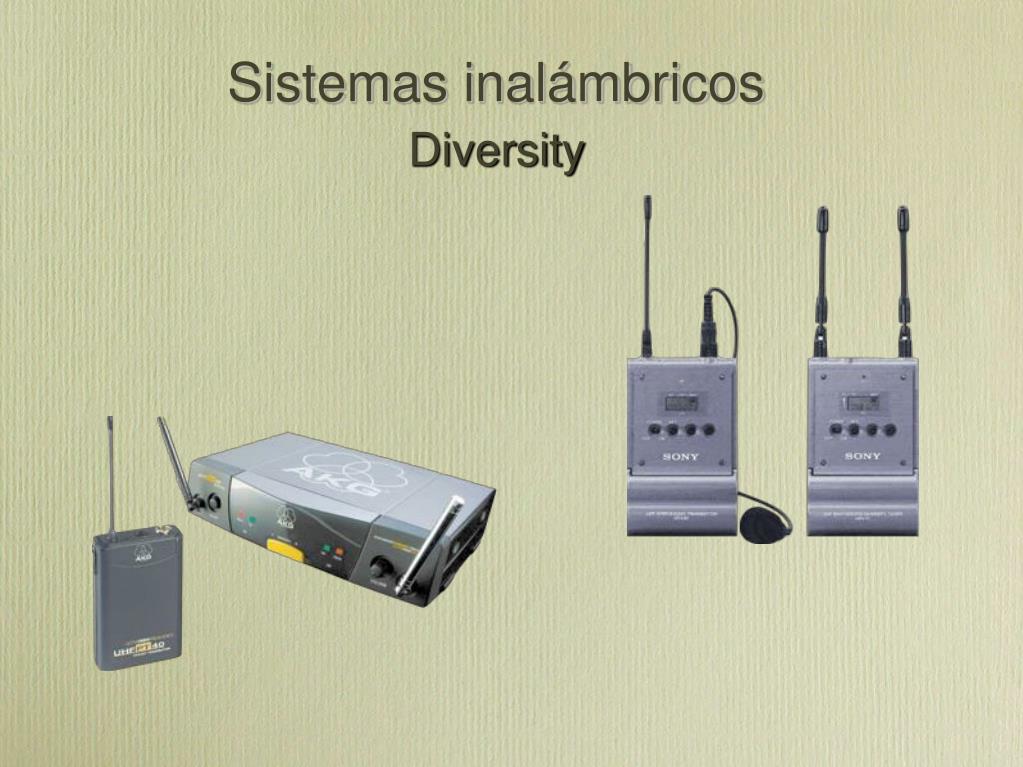

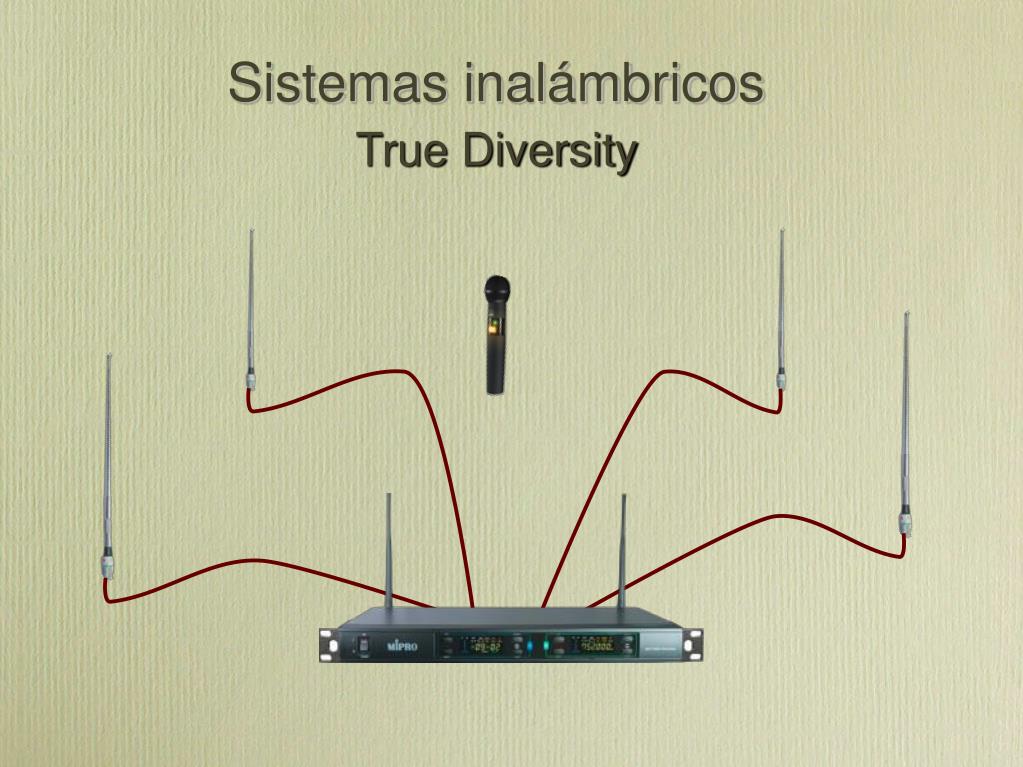

Sistemas inalámbricos

Presión Sonora

Transmisión por FM

Antena

Micrófono

Receptor

Señal

Señal

Antena

Transmisor

Sistema de grabación

slide44

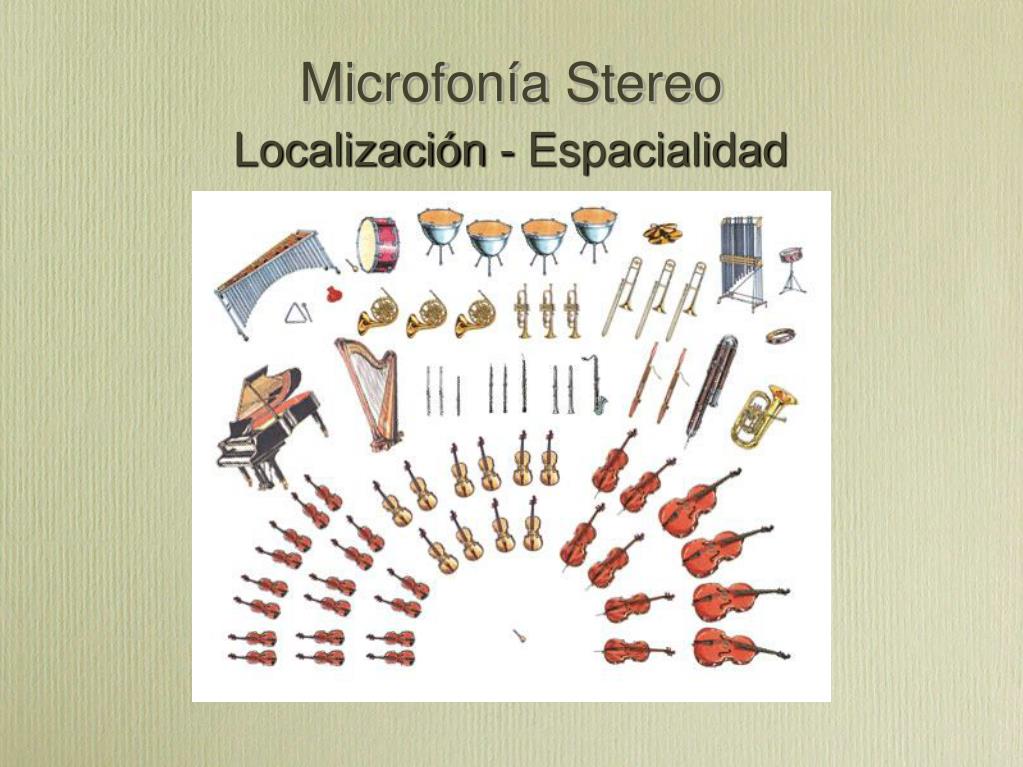

Microfonía Stereo

Localización - Espacialidad

slide45

Microfonía Stereo

Técnica de pares espaciados

  • Técnica A-B: dos micrófonos omnidireccionales separados entre sí (desde aprox. 60 cm a varios metros).
  • Diferencia de tiempo de llegada y de nivel debido a la distancia entre los mics.
  • PRO: Muy buena espacialidad y localización.
  • CONTRA: Poca compatibilidad con mono. Menor portabilidad, dificultades de operación.
slide46

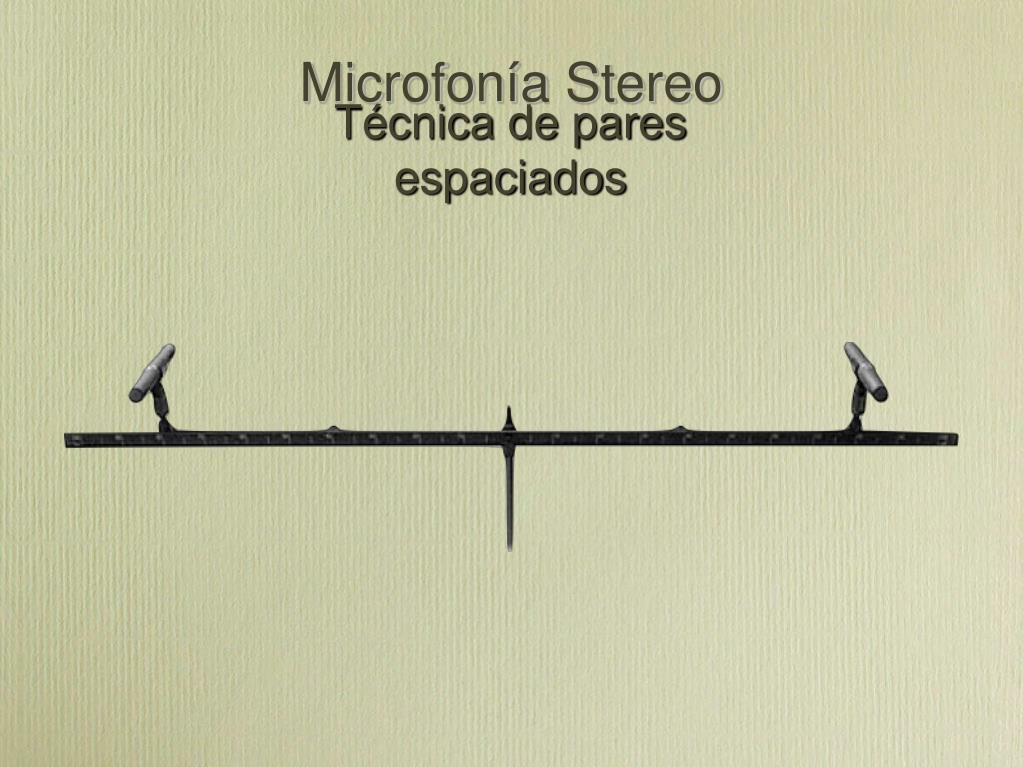

Microfonía Stereo

Técnica de pares espaciados

slide47

Microfonía Stereo

Técnica de pares coincidentes

  • Técnica Blumlein Array: dos micrófonos bidireccionales superpuestos, cruzados a 90º
  • Mismo tiempo de llegada. Diferencia de nivel debido a direccionalidad.
  • PRO: buena compatibilidad mono.
  • CONTRA: El centro queda registrado por el mic a 45º, viendose alterada la respuesta en fecuencia. No distingue entre frente y atrás.

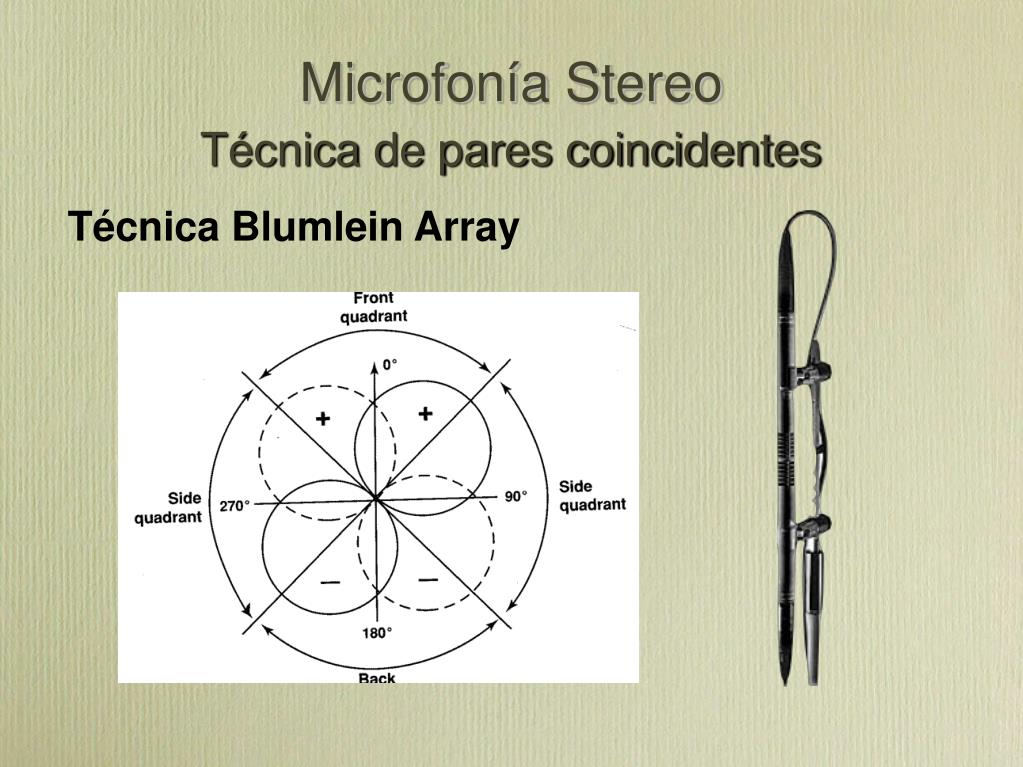

slide48

Microfonía Stereo

Técnica de pares coincidentes

Técnica Blumlein Array

slide49

Microfonía Stereo

Técnica de pares coincidentes

  • Técnica M-S (Mid Side): Cardioide hacia delante, superpuestos a figura 8 apuntando hacia los lados.
  • Mismo tiempo de llegada. Diferencia de nivel debido a direccionalidad. Combinacion mediante MATRIZ.
  • M+S= Left M-S= Right
  • PRO: Buena compatibilidad mono. Centro directamente en eje. Distingue frente de parte trasera. Portabilidad.
  • CONTRA: No tanta espacialidad como A-B. Necesidad de una matriz.

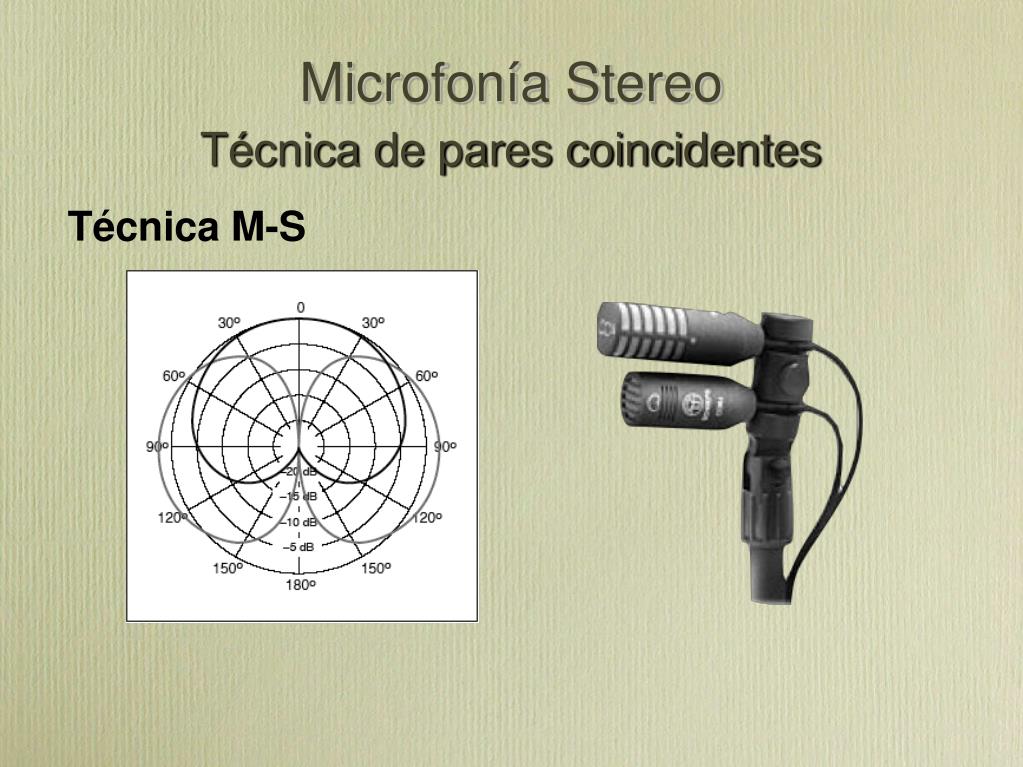

slide50

Microfonía Stereo

Técnica de pares coincidentes

Técnica M-S

slide51

Microfonía Stereo

Técnica de pares coincidentes

Técnica M-S

slide52

Microfonía Stereo

Técnica de pares coincidentes

Técnica M-S

slide53

Microfonía Stereo

Técnica de pares coincidentes

Técnica M-S

slide54

Microfonía Stereo

Técnica de pares coincidentes

Técnica M-S

slide55

Microfonía Stereo

Técnica de pares coincidentes

  • Técnica X-Y: Dos microfonos cardioides superpuestos entre sí con una angulación de 90º a 135º.
  • Igual tiempo de llegada. Diferencia de nivel por direccionalidad.
  • PRO: Compatibilidad mono buena. Portabilidad.
  • CONTRA: Peor reproduccion del campo stereo que otras tecnicas. El centro se registra con modificacion en la respuesta en frecuencia.
slide56

Microfonía Stereo

Técnica de pares coincidentes

Técnica X-Y

slide57

Microfonía Stereo

Técnica de pares coincidentes

Técnica X-Y

slide58

Microfonía Stereo

Técnica de pares cuasi -coincidentes

  • Técnica ORTF: Dos Cardioides separados entre sí por 30 cm, con un angulo de 100º a 110º
  • Diferencia de tiempo de llegada por distancia y diferencia de nivel por distancia y direccionalidad.
  • PRO: muy buena espacialidad y localización.
  • CONTRA: Menor compatibilidad con sistemas monoaurales.
slide59

Microfonía Stereo

Técnica de pares cuasi -coincidentes

Técnica ORTF

slide60

Microfonía Stereo

Técnica de pares cuasi -coincidentes

  • Esfera y Dummy Head: Microfonos omnidireccionales colocados en superficies que emulan la cabeza humana
  • SASS: Stereophonic Ambient Samplig System. Dos placas PZM separadas por un diafragma
  • PRO: Gran reproduccion de espacialidad, especialmente con auriculares.
  • CONTRA: Pobre compatibilidad mono.
slide61

Microfonía Stereo

Técnica de pares cuasi -coincidentes

Dummy Head

SASS

Esfera
