analyse de fabrication

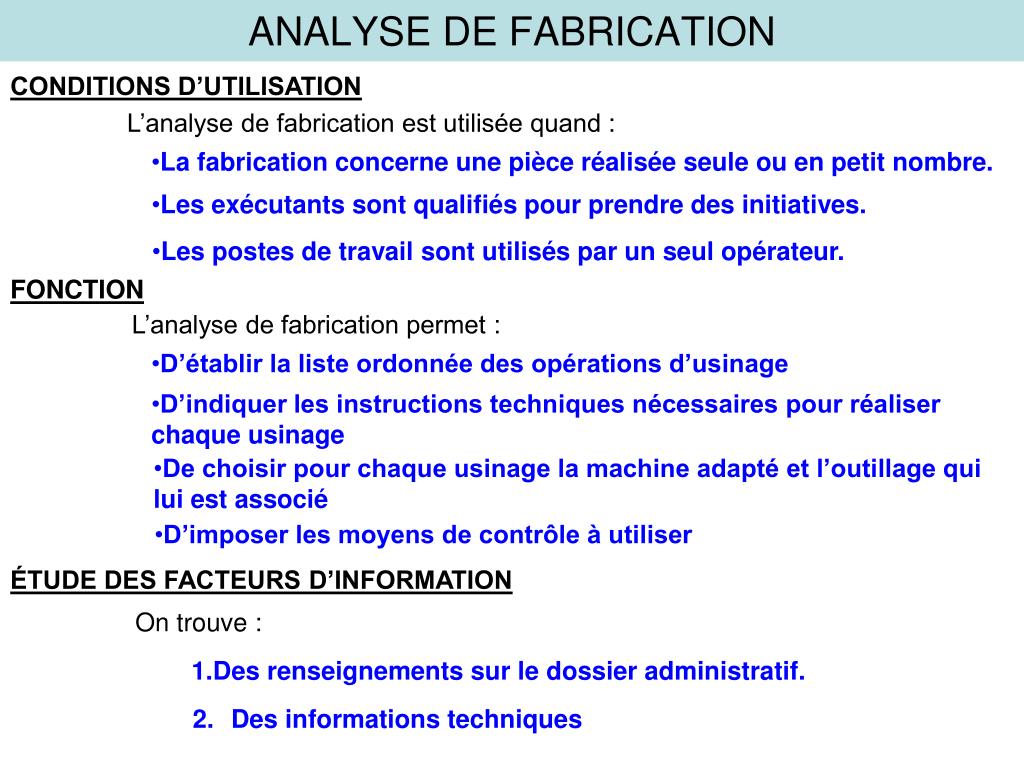

CONDITIONS D’UTILISATION

L’analyse de fabrication est utilisée quand :

  • La fabrication concerne une pièce réalisée seule ou en petit nombre.
  • Les exécutants sont qualifiés pour prendre des initiatives.
  • Les postes de travail sont utilisés par un seul opérateur.

ANALYSE DE FABRICATION

FONCTION

L’analyse de fabrication permet :

  • D’établir la liste ordonnée des opérations d’usinage
  • D’indiquer les instructions techniques nécessaires pour réaliser chaque usinage
  • De choisir pour chaque usinage la machine adapté et l’outillage qui lui est associé
  • D’imposer les moyens de contrôle à utiliser

ÉTUDE DES FACTEURS D’INFORMATION

On trouve :

  • Des renseignements sur le dossier administratif.
  • Des informations techniques
analyse de fabrication2

ÉTUDE DES FACTEURS D’INFORMATION

On trouve :

  • DOSSIER ADMINISTRATIF
  • INFORMATIONS TECHNIQUES
  • Noms des phases, sous phases, opérations
  • Numéro de dossier, nom du client…

ANALYSE DE FABRICATION

  • La désignation précise
  • Nom de l’ensemble, sous ensemble, élément.
  • Le matériel utilisé, machine outil et outils.
  • Matière utilisée.
  • Repérage des documents (N°, nom, auteur…)
  • Les croquis avec les cotes nécessaires.
  • Les moyens de contrôle.
analyse de fabrication3

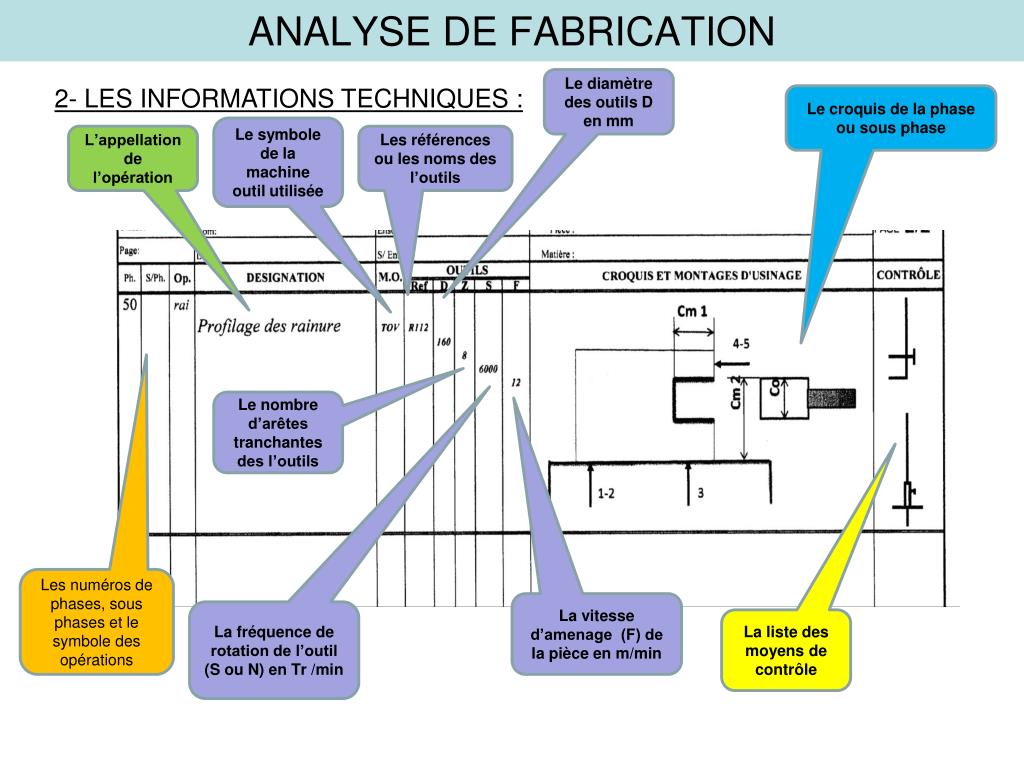

Le diamètre des outils D en mm

2- LES INFORMATIONS TECHNIQUES :

Le croquis de la phase ou sous phase

Le symbole de la machine outil utilisée

L’appellation de l’opération

Les références ou les noms des l’outils

ANALYSE DE FABRICATION

Le nombre d’arêtes tranchantes des l’outils

Les numéros de phases, sous phases et le symbole des opérations

La vitesse d’amenage (F) de la pièce en m/min

La fréquence de rotation de l’outil (S ou N) en Tr /min

La liste des moyens de contrôle

analyse de fabrication4

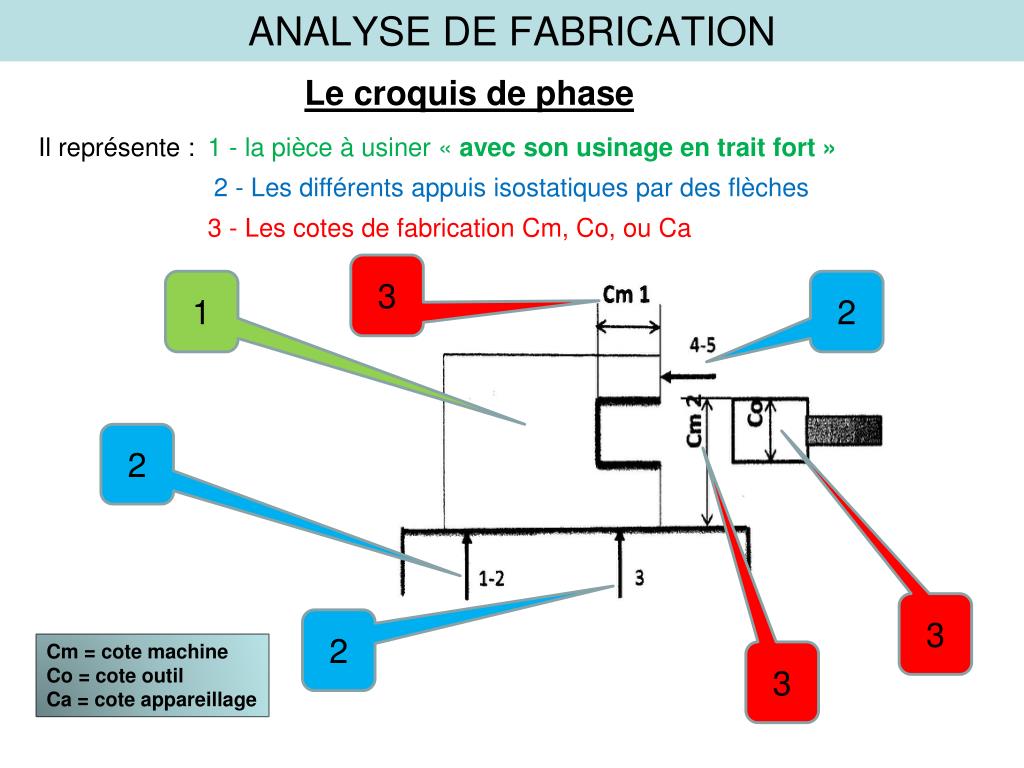

Le croquis de phase

Il représente :

1 - la pièce à usiner « avec son usinage en trait fort »

2 - Les différents appuis isostatiques par des flèches

3 - Les cotes de fabrication Cm, Co, ou Ca

ANALYSE DE FABRICATION

3

1

2

2

3

2

Cm = cote machine

Co = cote outil

Ca = cote appareillage

3

analyse de fabrication5

phase, usinage réalisé pour ce poste de travail, repère en chiffres ou en lettres.

Sous phase, partie de l’usinage réalisé sur le poste de travail

Opération, action réalisée pour l’usinage

ANALYSE DE FABRICATION

3- Abréviation conventionnelles des machines outils et des opérations

analyse de fabrication6

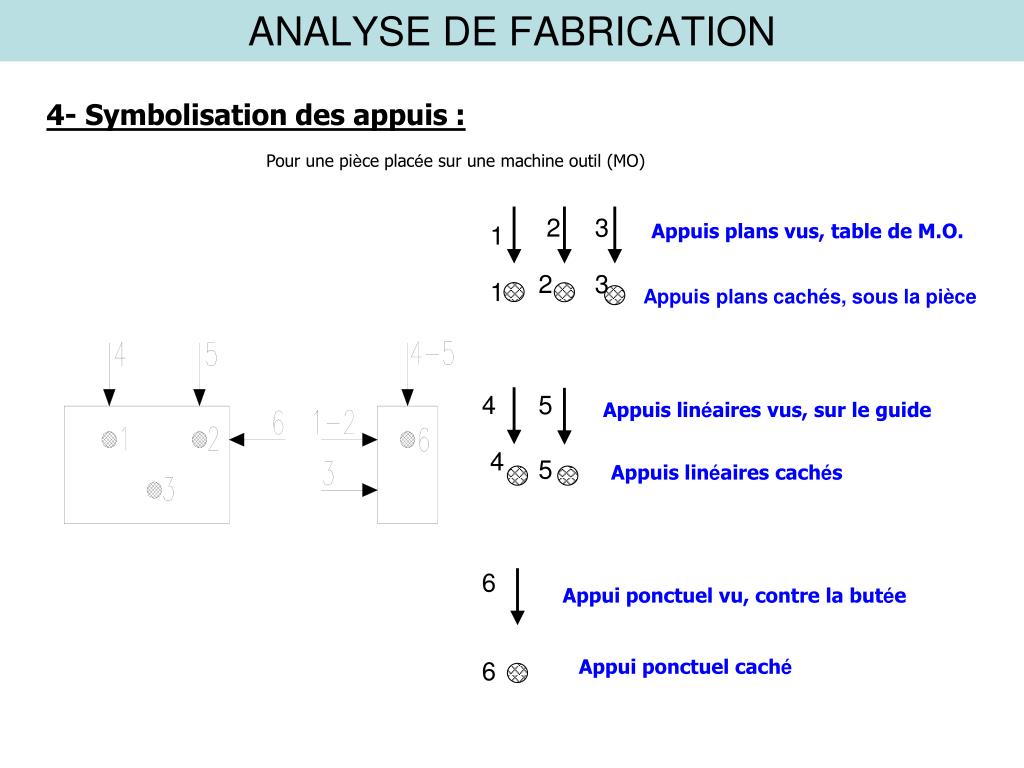

4- Symbolisation des appuis:

Pour une pièce placée sur une machine outil (MO)

2

3

Appuis plans vus, table de M.O.

1

ANALYSE DE FABRICATION

2

3

1

Appuis plans cachés, sous la pièce

4

5

Appuis linéaires vus, sur le guide

4

5

Appuis linéaires cachés

6

Appui ponctuel vu, contre la butée

Appui ponctuel caché

6

analyse de fabrication7

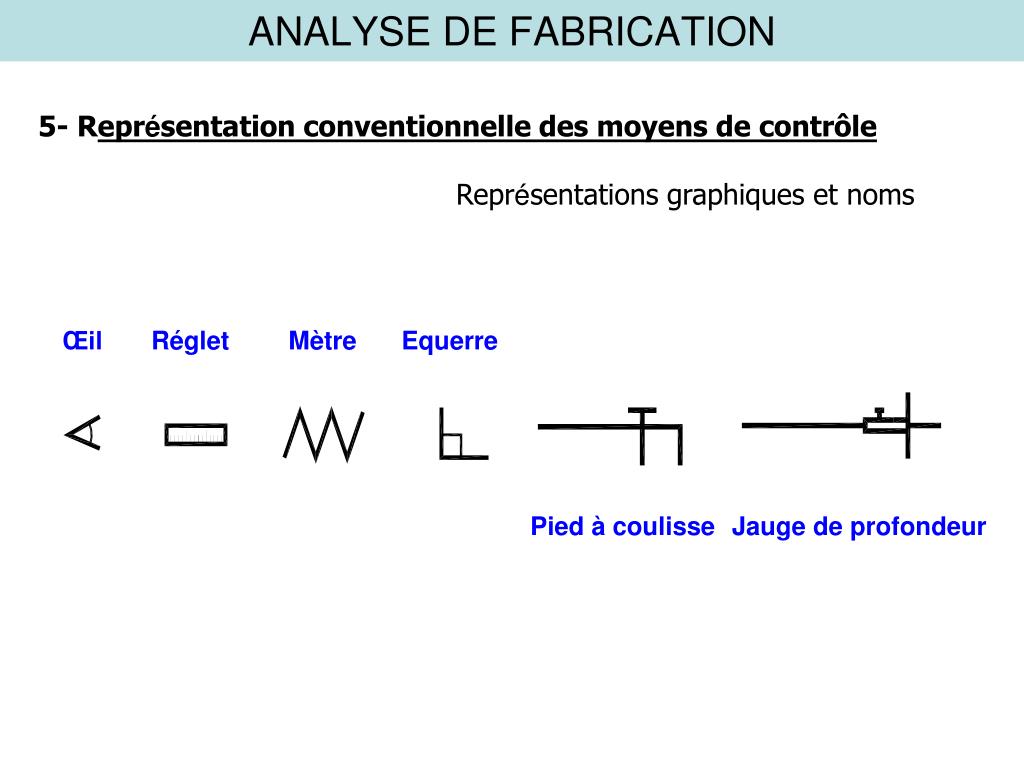

5- Représentation conventionnelle des moyens de contrôle

Représentations graphiques et noms

ANALYSE DE FABRICATION

Œil

Réglet

Mètre

Equerre

Pied à coulisse

Jauge de profondeur

analyse de fabrication8

CONCLUSION

ANALYSE DE FABRICATION

L’analysede fabrication est nécessaire pour toute réalisation unitaire ou de petite série. Chaque modification dans l’élément doit correspondre à une phase et/ou une sous phase et/ou une opération. L’élaboration est faite en tenant compte des machines outils et des outillages de l’atelier.
