§13—4 滚动轴承的工作情况. ⑴ 当轴承承受径向力 Fr 时, 上半圈不受载 下半圈受载 ⑵ 滚动体受力不均匀→受力变化:小→大→小. 一 轴承工作时元件上的载荷分布. 二 轴承元件上的载荷及应力变化. 承载区. 固定圈: 滚动体滚过便受力,大小 不变→稳定的脉动循环载荷 图 13—7 b. 滚动体 动圈. }在承载区,载荷零逐渐增大到最大,再 逐渐减少到零 图 13—7 a. §13—5 滚动轴承尺寸选择. 结论: 角接触轴承承受轴向载荷时→受载滚动体数
E N D

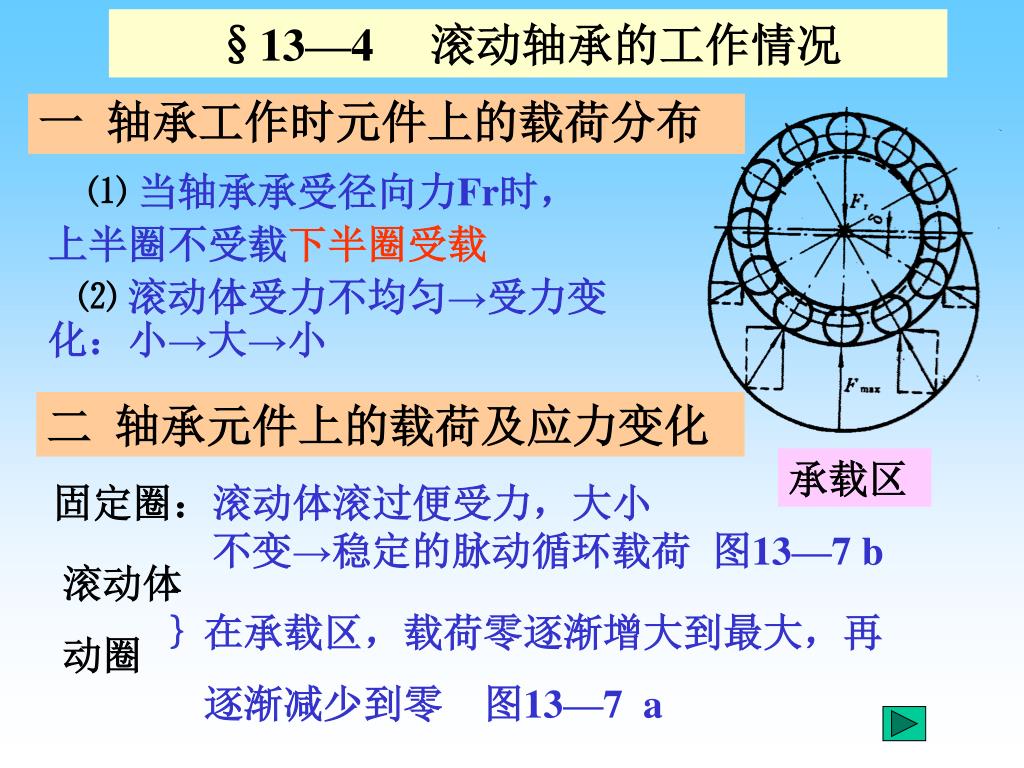

§13—4 滚动轴承的工作情况 ⑴ 当轴承承受径向力Fr时, 上半圈不受载下半圈受载 ⑵ 滚动体受力不均匀→受力变化:小→大→小 一 轴承工作时元件上的载荷分布 二 轴承元件上的载荷及应力变化 承载区 固定圈:滚动体滚过便受力,大小 不变→稳定的脉动循环载荷 图13—7 b 滚动体 动圈 }在承载区,载荷零逐渐增大到最大,再 逐渐减少到零 图13—7 a

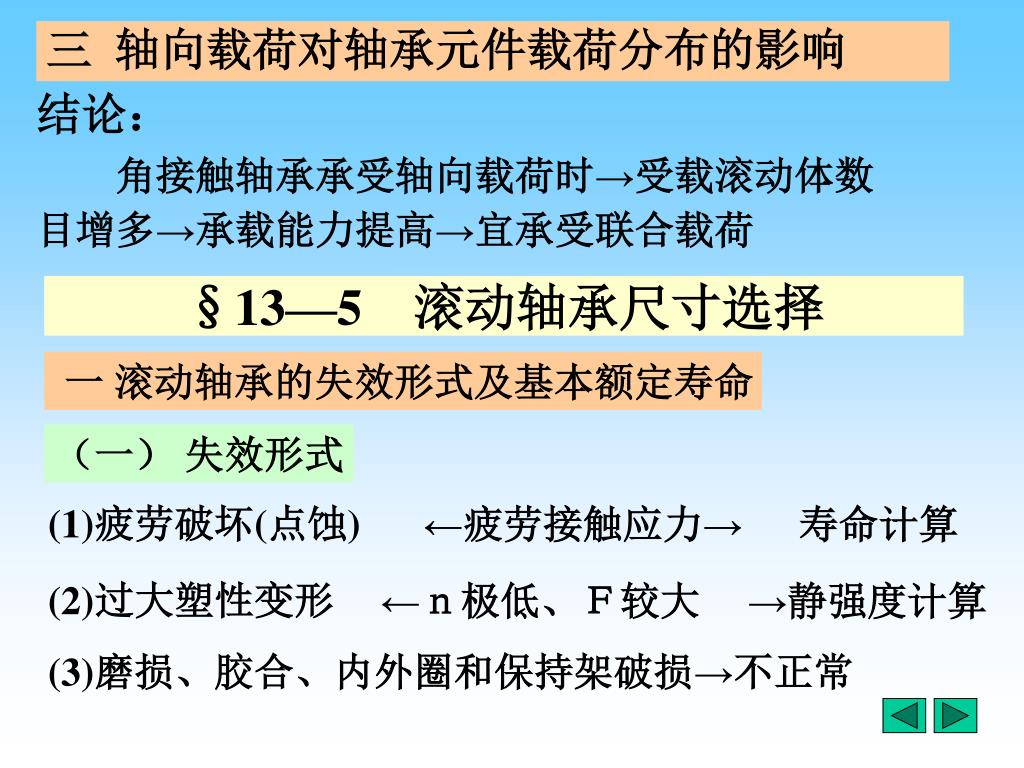

§13—5 滚动轴承尺寸选择 结论: 角接触轴承承受轴向载荷时→受载滚动体数 目增多→承载能力提高→宜承受联合载荷 三 轴向载荷对轴承元件载荷分布的影响 一 滚动轴承的失效形式及基本额定寿命 (一) 失效形式 (1)疲劳破坏(点蚀) ←疲劳接触应力→ 寿命计算 (2)过大塑性变形 ←n极低、F较大 →静强度计算 (3)磨损、胶合、内外圈和保持架破损→不正常

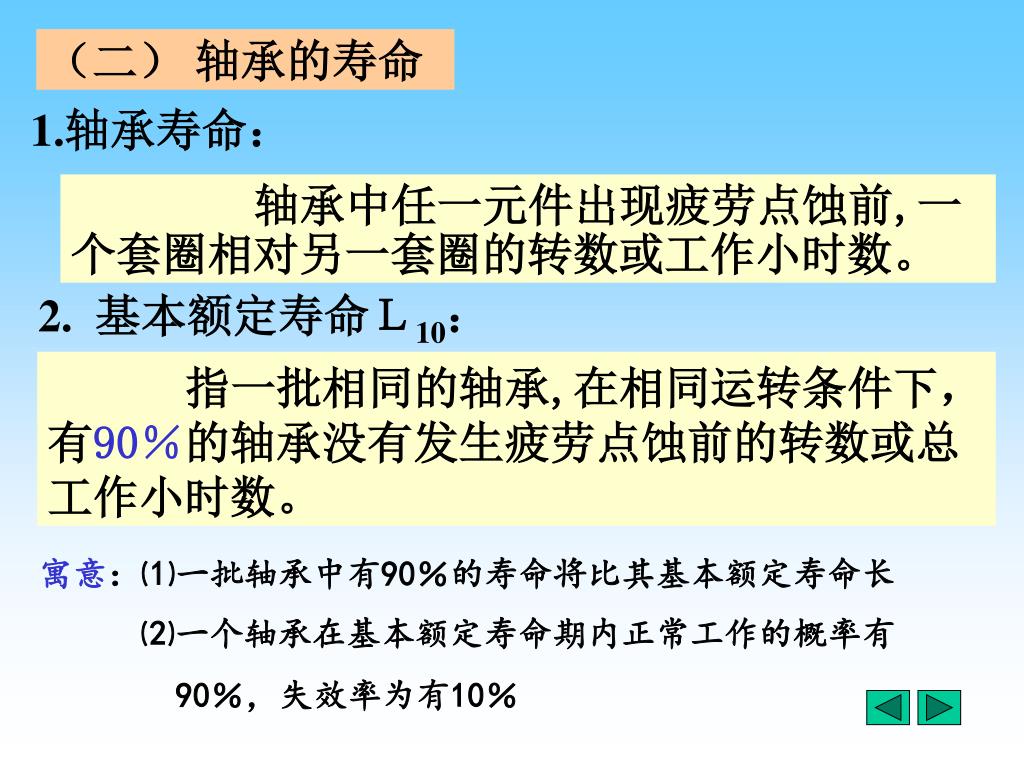

(二) 轴承的寿命 1.轴承寿命: 轴承中任一元件出现疲劳点蚀前,一 个套圈相对另一套圈的转数或工作小时数。 2. 基本额定寿命L10: 指一批相同的轴承,在相同运转条件下,有90%的轴承没有发生疲劳点蚀前的转数或总工作小时数。 • 寓意:⑴一批轴承中有90%的寿命将比其基本额定寿命长 • ⑵一个轴承在基本额定寿命期内正常工作的概率有 • 90%,失效率为有10%

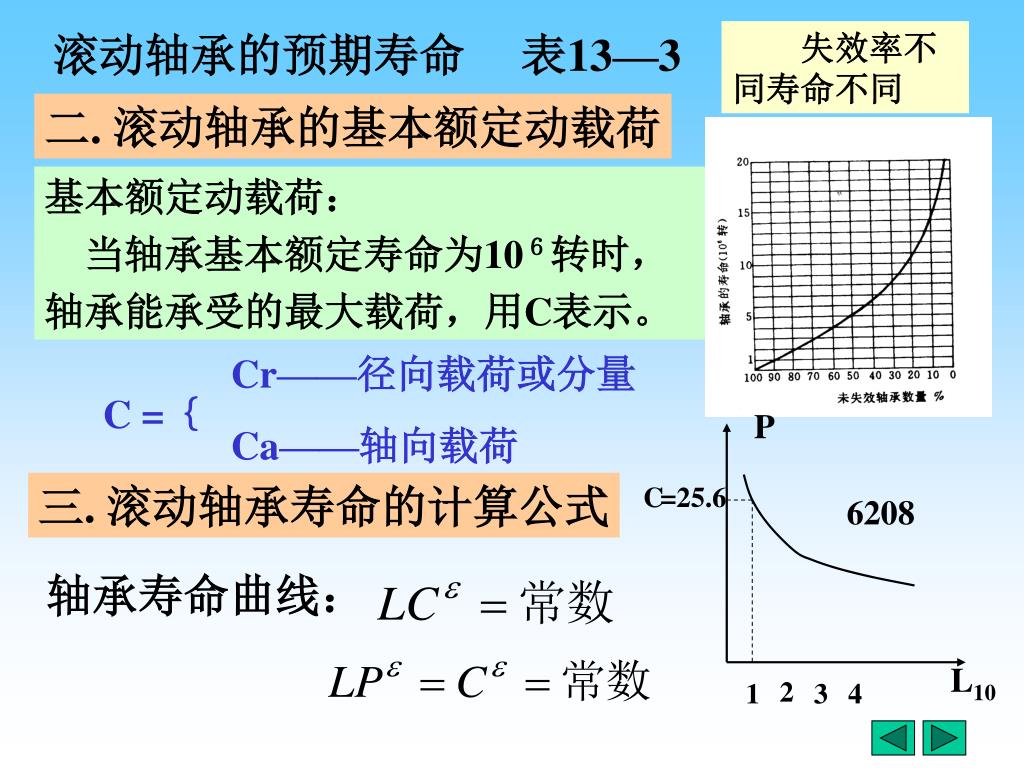

P C =25.6 L10 2 1 3 4 滚动轴承的预期寿命 表13—3 失效率不同寿命不同 二. 滚动轴承的基本额定动载荷 基本额定动载荷: 当轴承基本额定寿命为106转时, 轴承能承受的最大载荷,用C表示。 Cr——径向载荷或分量 Ca——轴向载荷 C ={ 三. 滚动轴承寿命的计算公式 6208 轴承寿命曲线:

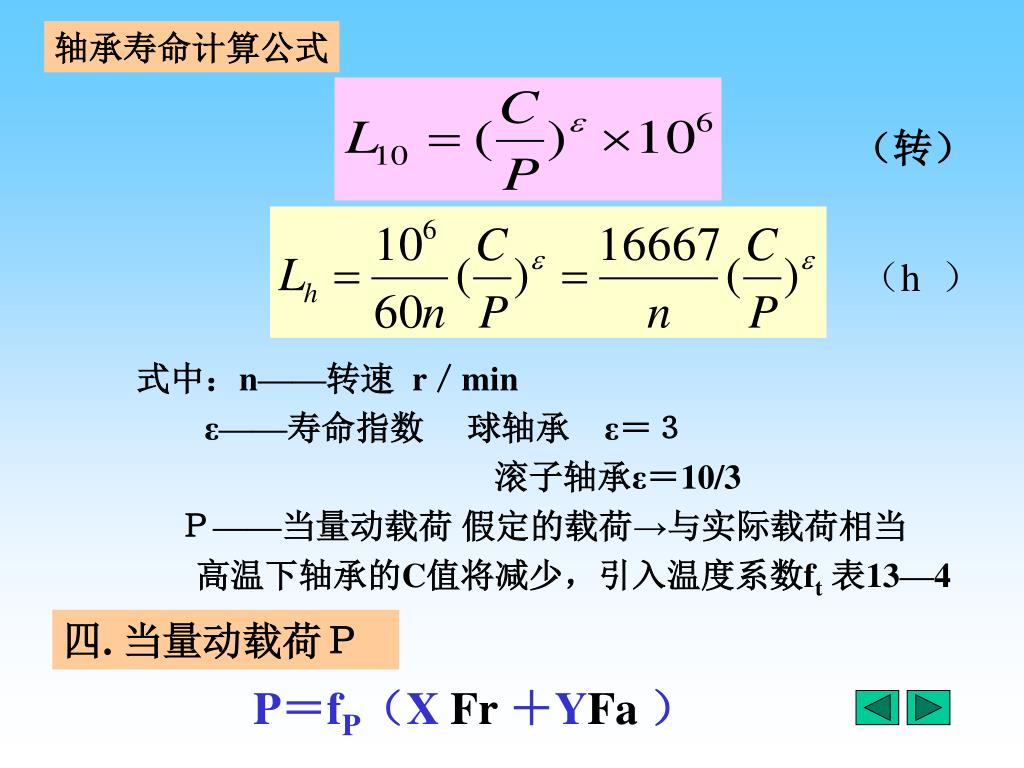

轴承寿命计算公式 四. 当量动载荷P (转) 式中:n——转速 r/min ε——寿命指数 球轴承 ε=3 滚子轴承ε=10/3 P——当量动载荷 假定的载荷→与实际载荷相当 高温下轴承的C值将减少,引入温度系数ft表13—4 (h ) P=fP(X Fr +YFa)

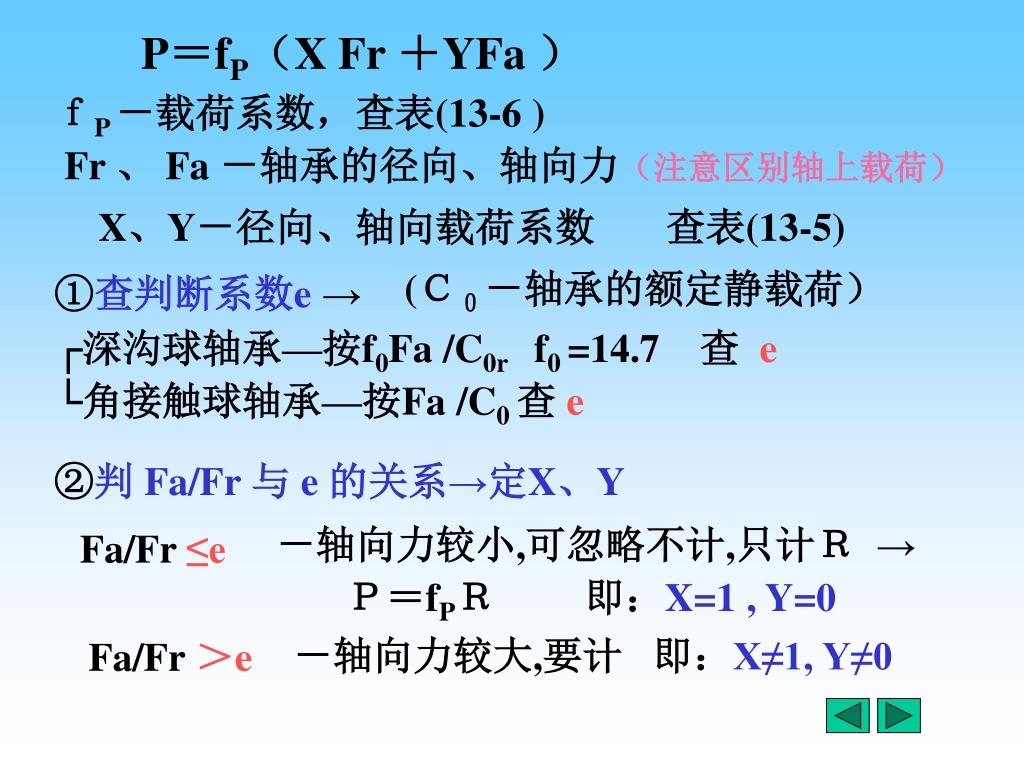

fP -载荷系数,查表(13-6 ) Fr 、Fa -轴承的径向、轴向力(注意区别轴上载荷) X、Y-径向、轴向载荷系数 查表(13-5) P=fP(X Fr +YFa ) (C0-轴承的额定静载荷) ①查判断系数e→ ┌深沟球轴承—按f0Fa /C0r f0 =14.7 查e └角接触球轴承—按Fa /C0 查e ②判 Fa/Fr 与 e 的关系→定X、Y -轴向力较小,可忽略不计,只计R → P=fPR 即:X=1 , Y=0 Fa/Fr ≤e Fa/Fr >e -轴向力较大,要计即:X≠1, Y≠0

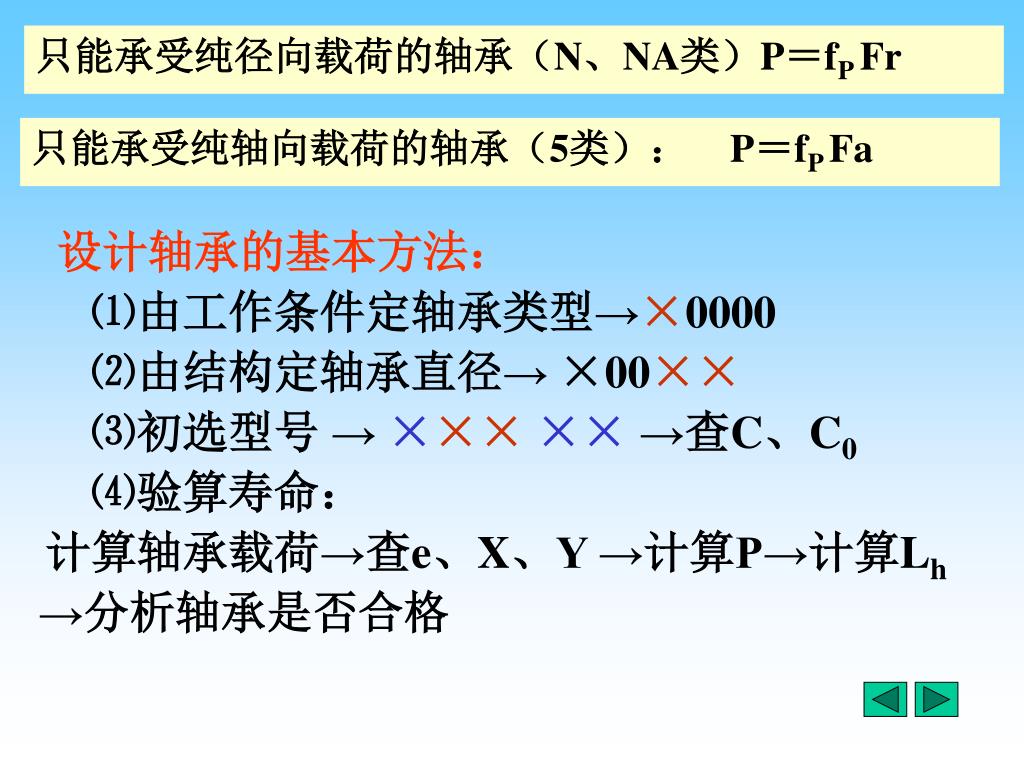

只能承受纯轴向载荷的轴承(5类): P=fP Fa 只能承受纯径向载荷的轴承(N、NA类)P=fP Fr 设计轴承的基本方法: ⑴由工作条件定轴承类型→×0000 ⑵由结构定轴承直径→ ×00×× ⑶初选型号 → ××× ×× →查C、C0 ⑷验算寿命: 计算轴承载荷→查e、X、Y →计算P→计算Lh →分析轴承是否合格

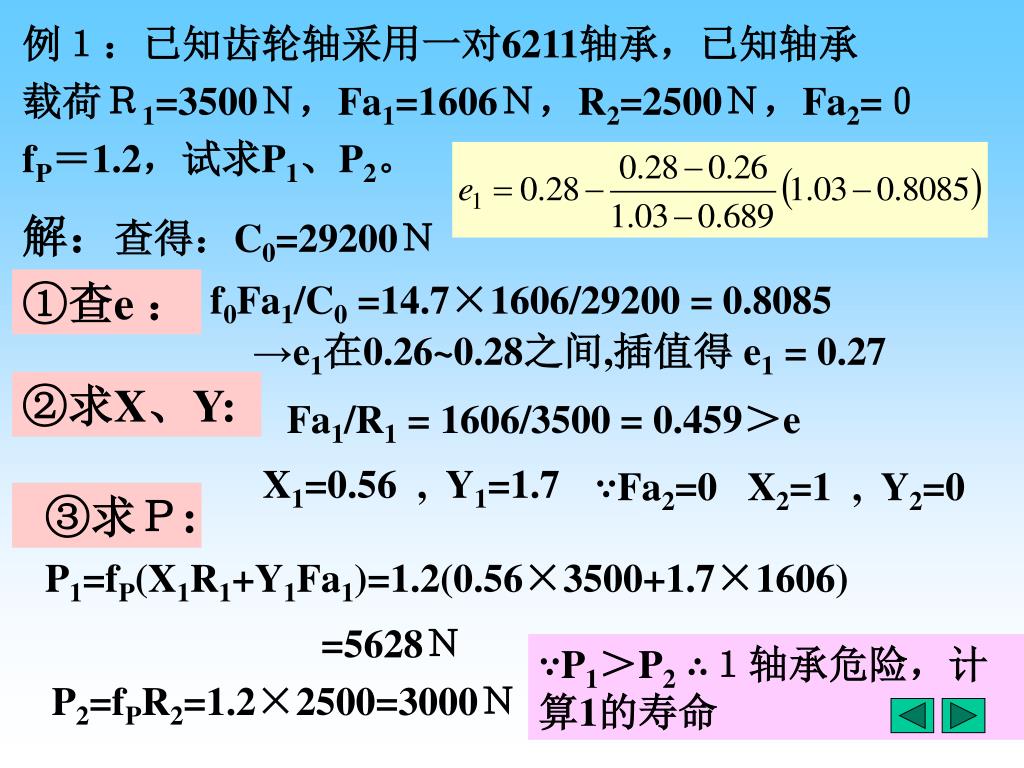

例1:已知齿轮轴采用一对6211轴承,已知轴承例1:已知齿轮轴采用一对6211轴承,已知轴承 载荷R1=3500N,Fa1=1606N,R2=2500N,Fa2=0 fP=1.2,试求P1、P2。 解:查得:C0=29200N ①查e: f0Fa1/C0 =14.7×1606/29200 = 0.8085 →e1在0.26~0.28之间,插值得 e1 = 0.27 ②求X、Y: Fa1/R1 = 1606/3500 = 0.459>e X1=0.56 , Y1=1.7 ∵Fa2=0 X2=1 , Y2=0 ③求P: P1=fP(X1R1+Y1Fa1)=1.2(0.56×3500+1.7×1606) =5628N ∵P1>P2 ∴1轴承危险,计算1的寿命 P2=fPR2=1.2×2500=3000N

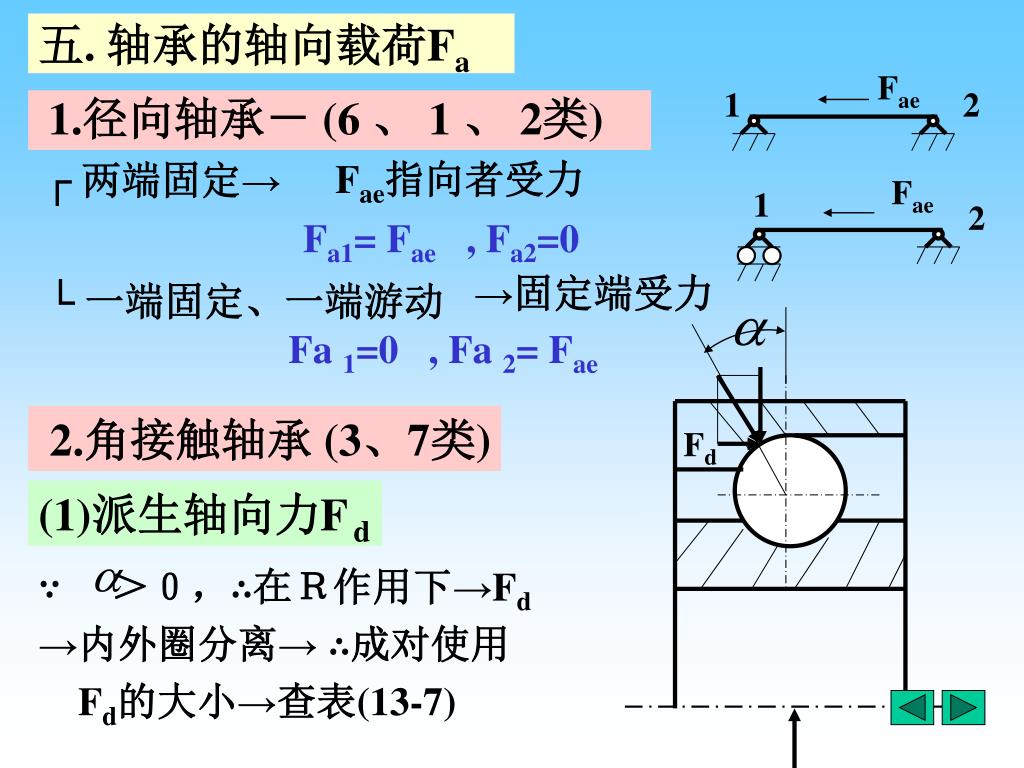

Fae 1 2 Fae 1 2 Fd 五. 轴承的轴向载荷Fa Fae指向者受力 ┌ 两端固定→ Fa1= Fae , Fa2=0 1.径向轴承- (6 、 1 、 2类) →固定端受力 └ 一端固定、一端游动 Fa 1=0 , Fa 2= Fae 2.角接触轴承(3、7类) (1)派生轴向力F d ∵ >0,∴在R作用下→Fd →内外圈分离→ ∴成对使用 Fd的大小→查表(13-7)

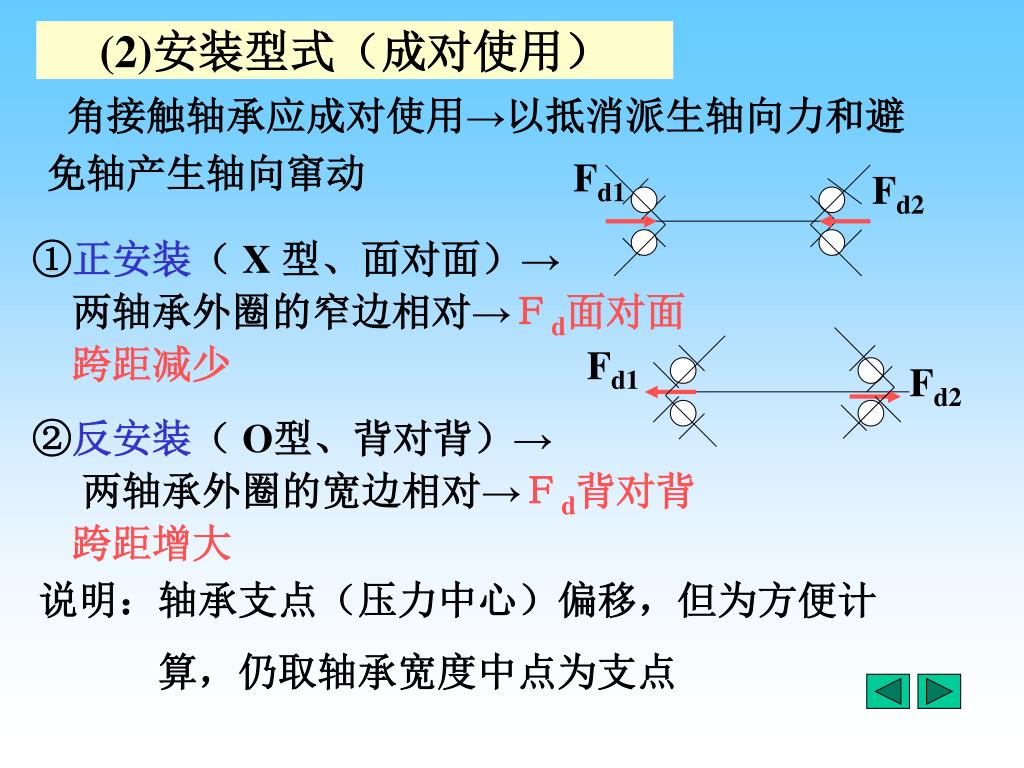

Fd1 Fd2 Fd1 Fd2 (2)安装型式(成对使用) 角接触轴承应成对使用→以抵消派生轴向力和避 免轴产生轴向窜动 ①正安装( X 型、面对面)→ 两轴承外圈的窄边相对→Fd面对面 跨距减少 ②反安装( O型、背对背)→ 两轴承外圈的宽边相对→Fd背对背 跨距增大 说明:轴承支点(压力中心)偏移,但为方便计 算,仍取轴承宽度中点为支点

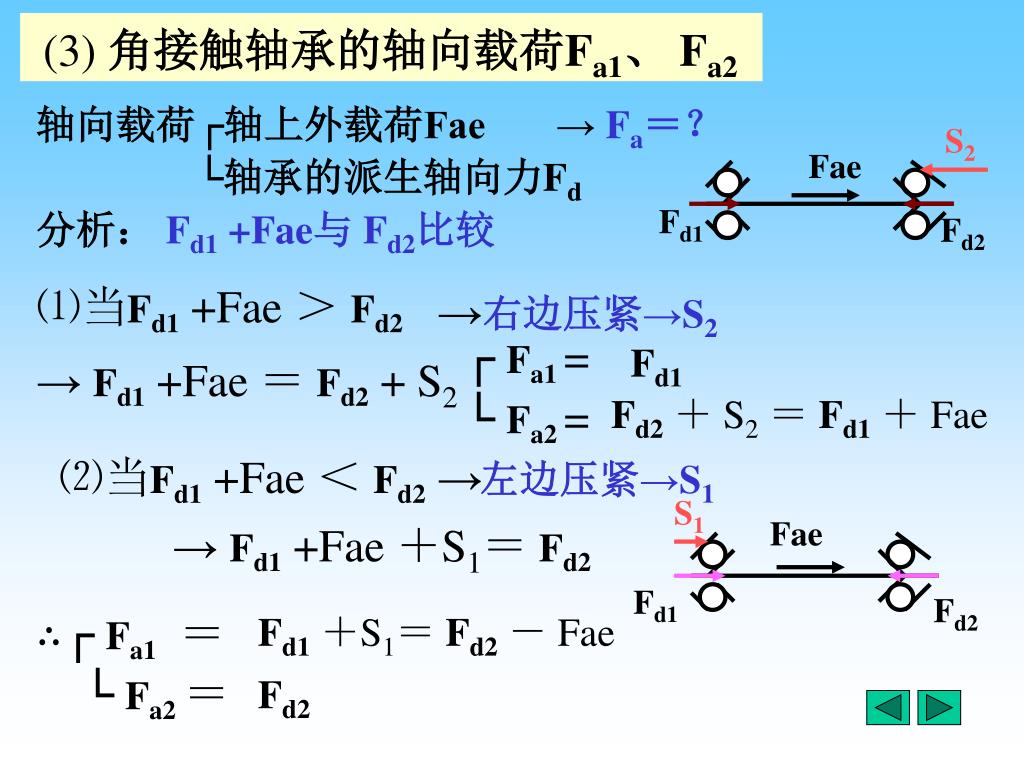

S2 Fae Fd1 Fd2 S1 Fae Fd1 Fd2 (3) 角接触轴承的轴向载荷Fa1、 Fa2 轴向载荷┌轴上外载荷Fae → Fa=? └轴承的派生轴向力Fd 分析: Fd1 +Fae与 Fd2比较 ⑴当Fd1 +Fae > Fd2 →右边压紧→S2 Fd1 ┌ Fa1 = └ Fa2 = → Fd1 +Fae = Fd2 + S2 Fd2+ S2= Fd1+ Fae ⑵当Fd1 +Fae < Fd2 → 左边压紧→S1 → Fd1 +Fae +S1= Fd2 Fd1+S1= Fd2- Fae ∴┌ Fa1= └ Fa2= Fd2

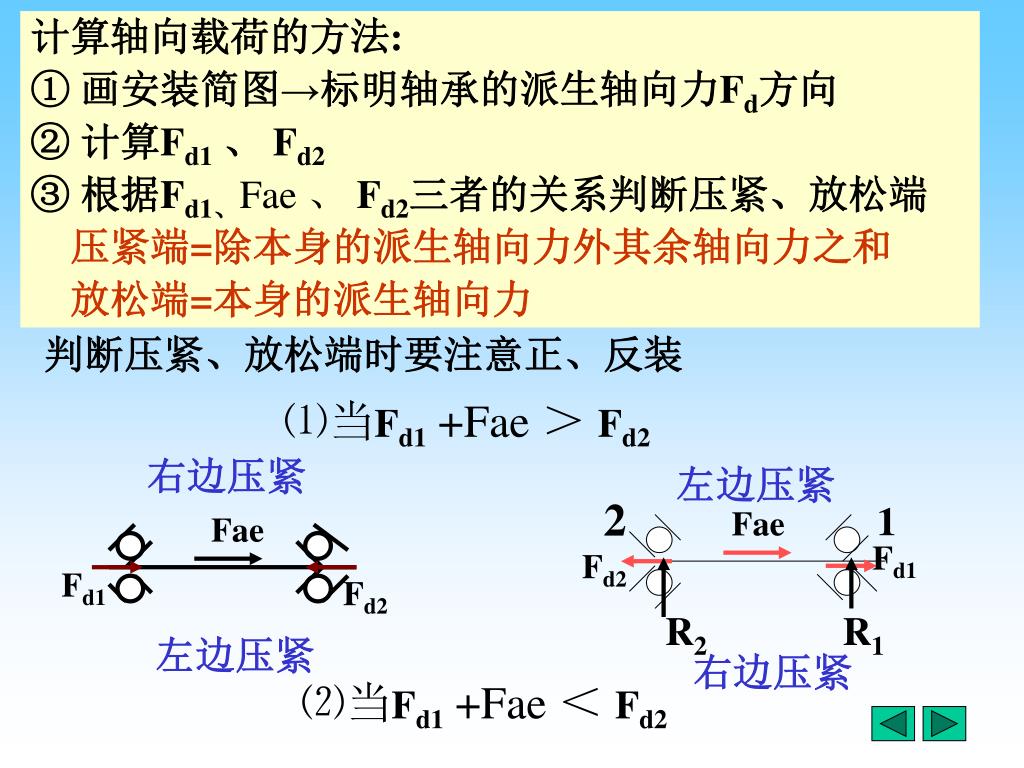

2 1 Fae Fd1 Fd2 R2 R1 Fae Fd1 Fd2 计算轴向载荷的方法: ① 画安装简图→标明轴承的派生轴向力Fd方向 ② 计算Fd1、Fd2 ③ 根据Fd1、Fae 、 Fd2三者的关系判断压紧、放松端 压紧端=除本身的派生轴向力外其余轴向力之和 放松端=本身的派生轴向力 判断压紧、放松端时要注意正、反装 ⑴当Fd1 +Fae > Fd2 右边压紧 左边压紧 左边压紧 右边压紧 ⑵当Fd1 +Fae < Fd2

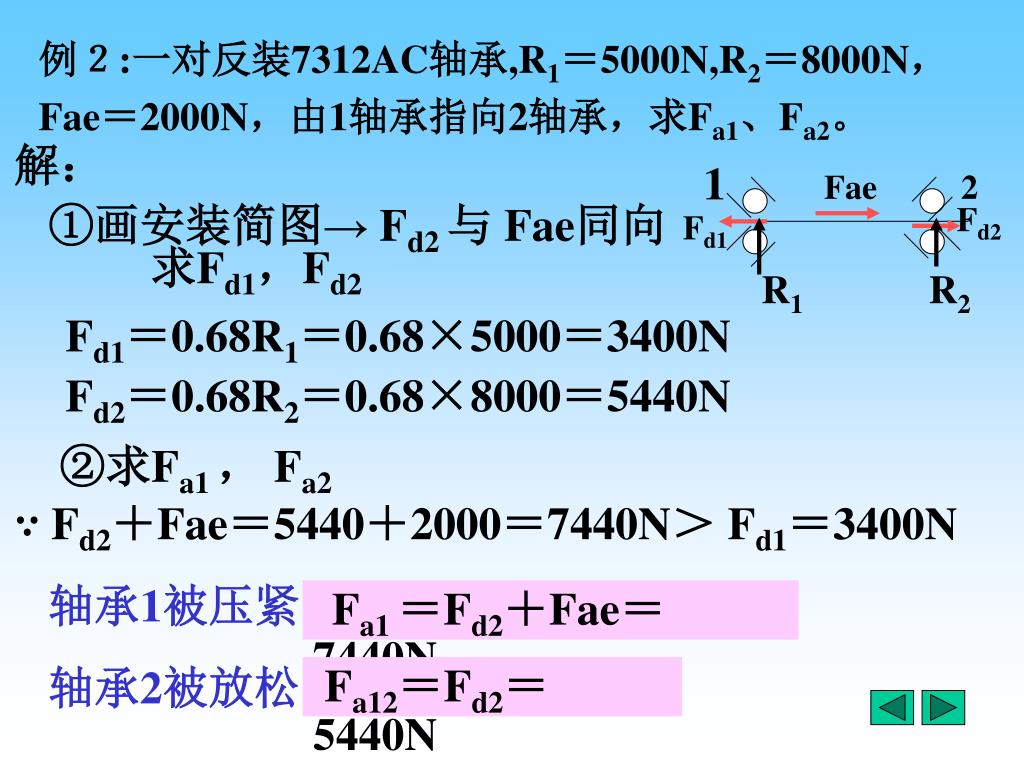

例2:一对反装7312AC轴承,R1=5000N,R2=8000N, Fae=2000N,由1轴承指向2轴承,求Fa1、Fa2。 1 Fae 2 Fd2 Fd1 R1 R2 解: ①画安装简图→ Fd2 与 Fae同向 求Fd1,Fd2 Fd1=0.68R1=0.68×5000=3400N Fd2=0.68R2=0.68×8000=5440N ②求Fa1 , Fa2 ∵ Fd2+Fae=5440+2000=7440N> Fd1=3400N 轴承1被压紧 轴承2被放松 Fa1 =Fd2+Fae=7440N Fa12=Fd2=5440N

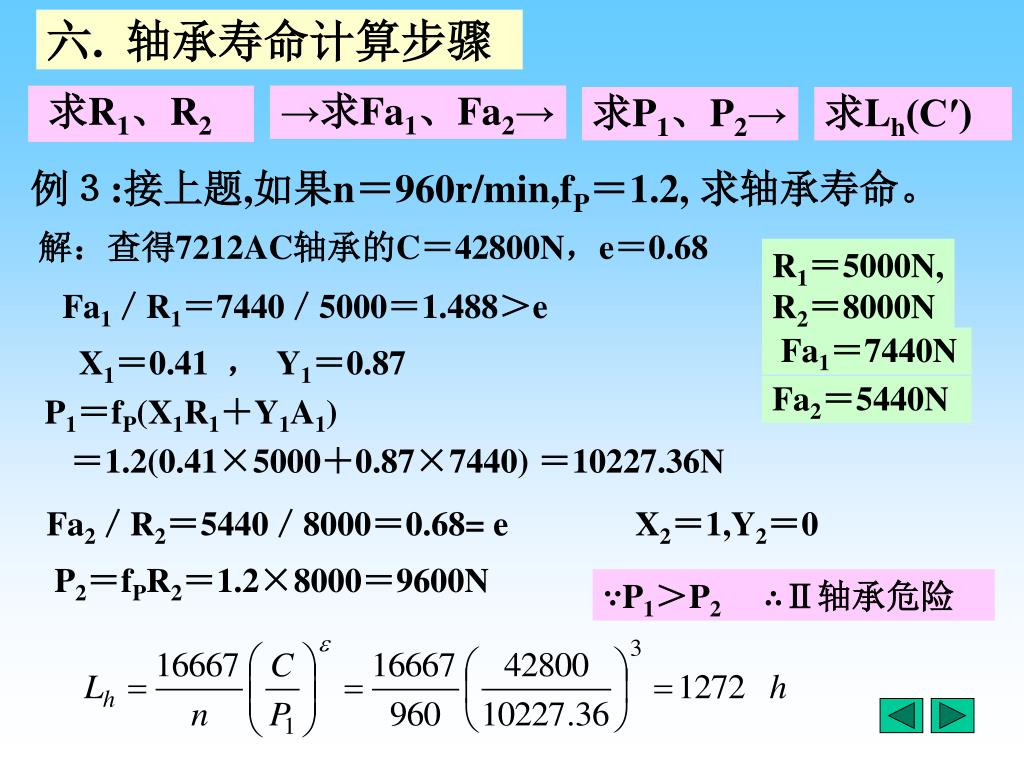

六. 轴承寿命计算步骤 →求Fa1、Fa2→ 求P1、P2→ 求Lh(C′) 例3:接上题,如果n=960r/min,fP=1.2, 求轴承寿命。 解:查得7212AC轴承的C=42800N,e=0.68 求R1、R2 R1=5000N, R2=8000N Fa1/R1=7440/5000=1.488>e Fa1=7440N X1=0.41 , Y1=0.87 P1=fP(X1R1+Y1A1) =1.2(0.41×5000+0.87×7440) =10227.36N Fa2=5440N Fa2/R2=5440/8000=0.68= e X2=1,Y2=0 P2=fPR2=1.2×8000=9600N ∵P1>P2 ∴Ⅱ轴承危险

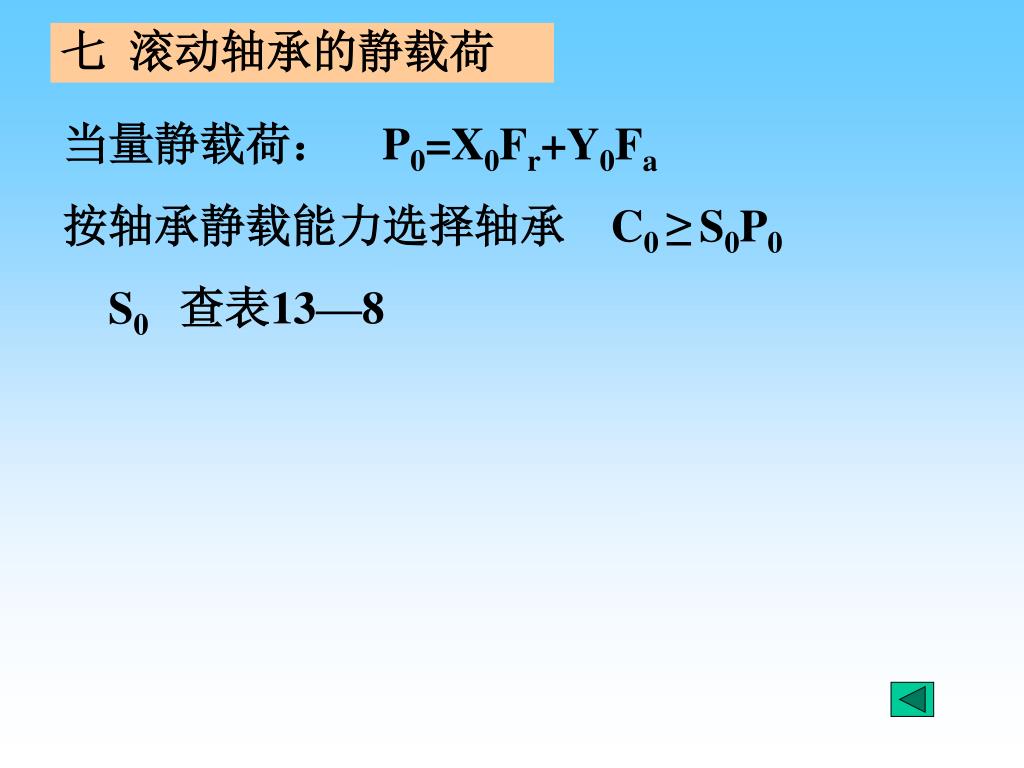

七 滚动轴承的静载荷 当量静载荷: P0=X0Fr+Y0Fa 按轴承静载能力选择轴承 C0 ≥S0P0 S0 查表13—8
