  1. 车载/便携两用卫星车 业公司 2006-10

  2. 提供世界知名品牌的卫星通信设备 美国非凡企业公司与世界多家知名的卫星通信产品制造商有着密切的合作关系,是他们在世界多个国家的指定代理商,因而能够更为便捷地为用户提供最先进、最高品质的卫星通信产品。

  3. 国内部分项目情况介绍 江苏电视台数字卫星车项目

  4. 系统方案

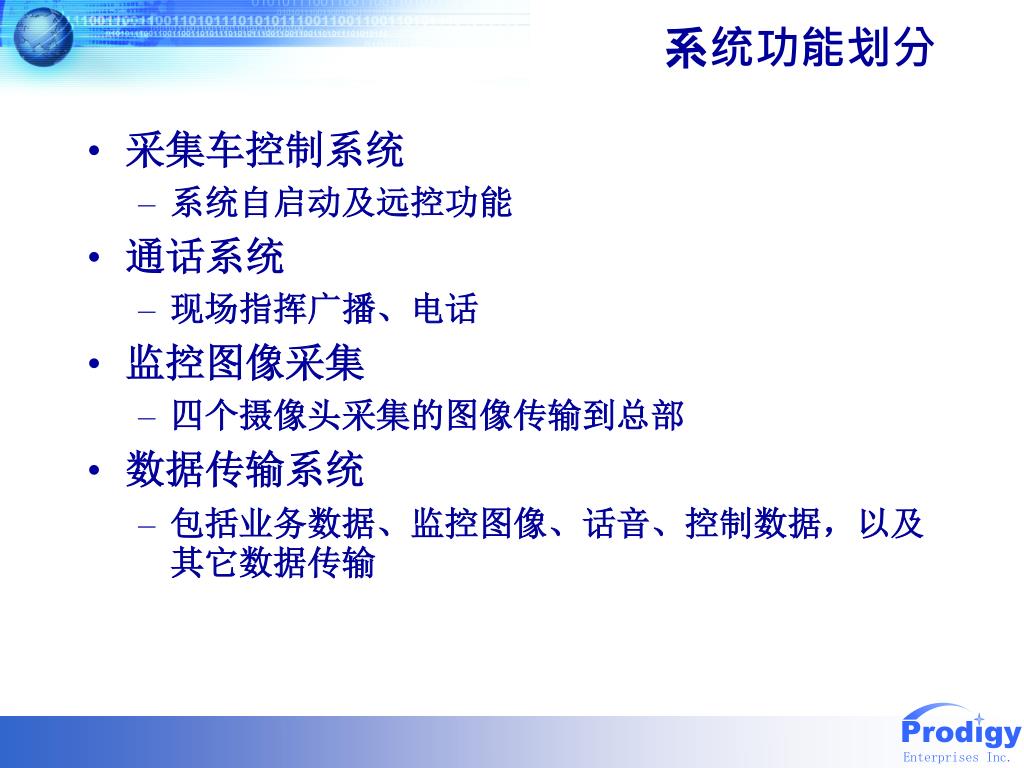

  5. 系统功能划分 • 采集车控制系统 • 系统自启动及远控功能 • 通话系统 • 现场指挥广播、电话 • 监控图像采集 • 四个摄像头采集的图像传输到总部 • 数据传输系统 • 包括业务数据、监控图像、话音、控制数据，以及其它数据传输

  6. 系统框图

  7. 数据传输系统

  8. 数据传输系统 • Ku频段点对点预分配信道传输，并可扩展成按需分配信道传输，如COMTECH VIPERSAT系统 • 所有数据的传输是基于TCP/IP协议 • 高速传输需要TCP加速 • 传输业务数据按照1小时传输6GB计算，传输速率需要达到5Mbps以上

  9. 数据传输系统-设备 • 采集车： • 天线 • 1.6M AVL DSNG 天线 • SSPB • 25/40W Comtech Ku波段室外型功放，w/BUC • MODEM • Comtech 570L IP MODEM • TCP Accelerator • Comtech TurboIP • 主站： • 天线 • 2.4/3.0M 电驱动固定天线 • SSPB • 8W Comtech Ku波段室外型功放，w/BUC • MODEM • Comtech 570L IP MODEM • TCP Accelerator • Comtech TurboIP

  10. 数据传输系统-DSNG天线 • AVL公司 • 全球最大的DSNG天线制造商 • RotoLock专利技术 • 钢缆传动 • 零过冲、稳定可靠、良好的抗风性、质量轻 • 一键式寻星 • 高性能 • 增益、隔离度、旁瓣

  11. 数据传输系统-IP MODEM及TCP加速器 • 多种调制方式选择 • 多种前向纠错(FEC)方式选择 • 自动上行链路功率控制(AUPC) • 静态IP 路由，应用于单播和多播 • 帧头压缩选项 • 节约VoIP带宽约60% • 质量服务选项 • 支持最大、最小带宽保障 • 8种优先级别 • TCP加速 • 快速启动、可变窗口及选择性负向确认

  12. 采集车控制系统-功能 • 本地自启动 • 在确认设备电源都打开并加上电后，能够自动控制系统完成天线寻星、链路建立的任务 • 远端控制 • 当卫星通信链路建立后，远地端能够对采集车的所有电子设备进行远程监控

  13. 采集车控制系统

  14. 采集车远程控制系统-工作步骤 • 确认所有设备电源开关并成功加电 • 监控计算机开机，控制软件自动加载运行 • 查询各个设备，并关机前的参数对比，对设备异常给出告警。 • 要求用户选择通信卫星及极化，或使用原有参数，利用DSNG天线的一键寻星功能完成对星 • 控制MODEM、SSPB，建立卫星通信链路， • 将控制权交给远地端 • 业务完成后，自动关闭SSPB、MODEM，天线收藏。

  15. 采集车远程控制系统-控制软件 特 点： ◆ 通过计算机对所有设备进行管理，支持远程控制模式 ◆ 面向任务的操作模式，简化操作步骤。 ◆ 全中文操作菜单，简单人性化的人机对话操作界面。 ◆ 操作人员无需专业培训并可快速驾驭DSNG系统。

  16. 视频采集系统

  17. 图像监控系统 • 网络摄像机（或普通摄像机）及云台 • H.264/MPEG4编码压缩方式，TCP/IP • 通过TCP/IP网络实现对摄像机云台、镜头、光圈的控制 • 网络视频服务器 • 接收网络摄像机数据的IP视频数据流（普通摄像机的视频进行压缩编码） • 可支持4路视频输入，单画面可达DVD质量 • 根据命令以4画面、2画面或单画面传输到监控服务器 • 数据速率可调 • 视频监控服务器

  18. 图像监控系统-监控软件

  19. 通话系统

  20. 通话系统 • 电话 • 采用IP电话的方式传输 • 现场指挥 • 同样可以采用电话的方式 • 或采用专业的通话系统，如ClearCom、Telex的产品
