下一代传送网技术与应用发展

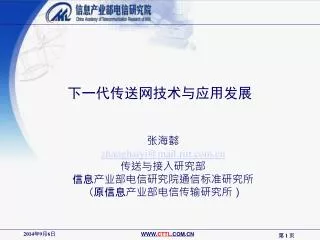

1. 下一代传送网技术与应用发展 张海懿 zhanghaiyi@mail.ritt.com.cn 传送与接入研究部 信息产业部电信研究院通信标准研究所 （原信息产业部电信传输研究所）

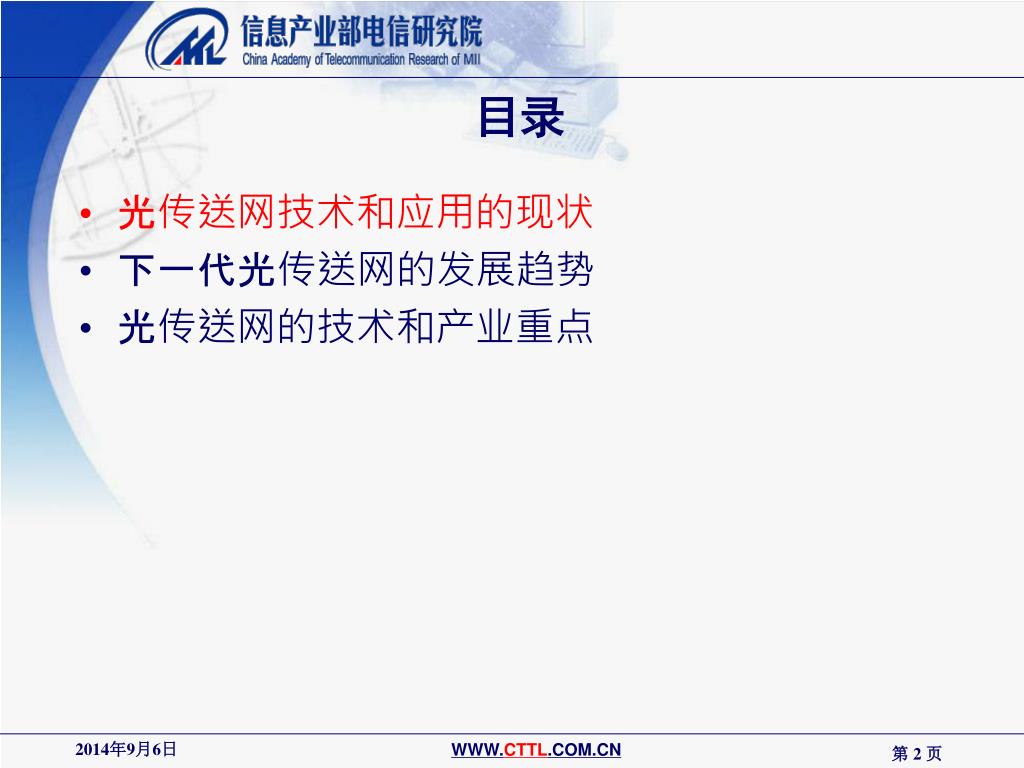

2. 目录 • 光传送网技术和应用的现状 • 下一代光传送网的发展趋势 • 光传送网的技术和产业重点

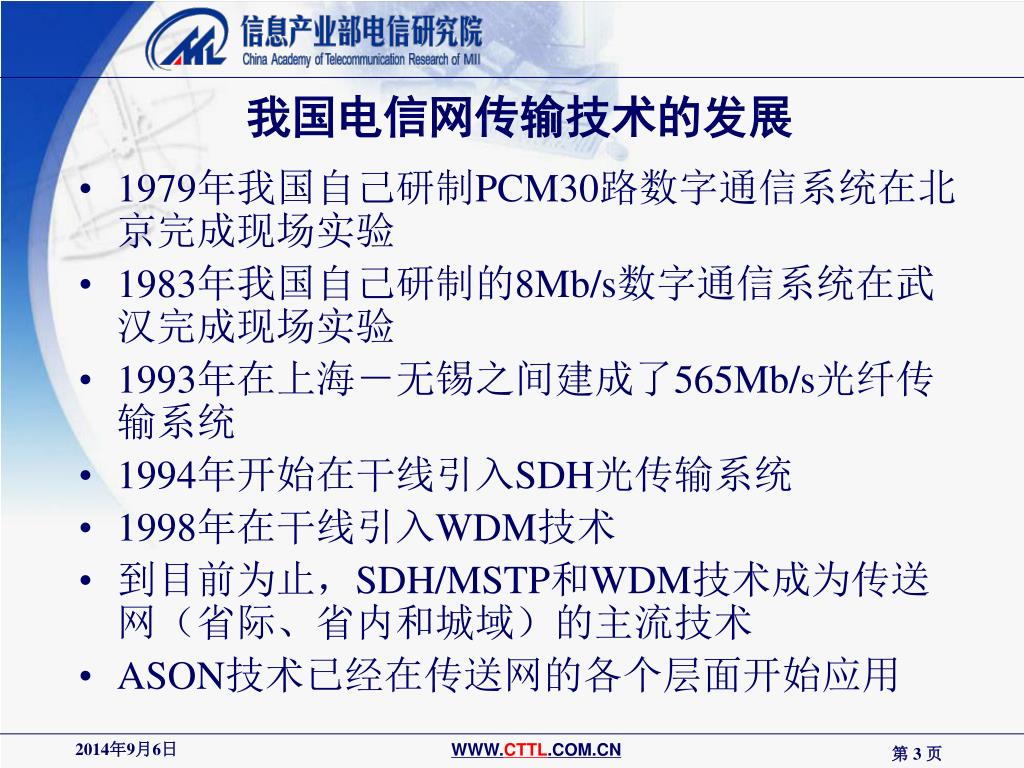

3. 我国电信网传输技术的发展 • 1979年我国自己研制PCM30路数字通信系统在北京完成现场实验 • 1983年我国自己研制的8Mb/s数字通信系统在武汉完成现场实验 • 1993年在上海－无锡之间建成了565Mb/s光纤传输系统 • 1994年开始在干线引入SDH光传输系统 • 1998年在干线引入WDM技术 • 到目前为止，SDH/MSTP和WDM技术成为传送网（省际、省内和城域）的主流技术 • ASON技术已经在传送网的各个层面开始应用

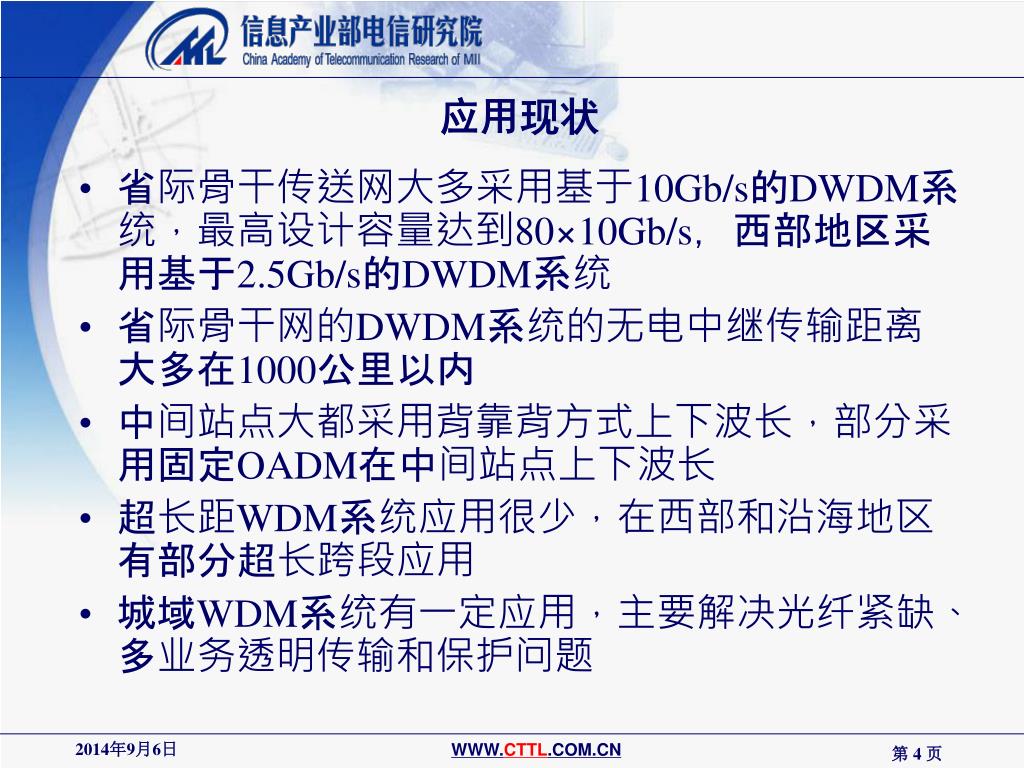

4. 应用现状 • 省际骨干传送网大多采用基于10Gb/s的DWDM系统，最高设计容量达到80×10Gb/s，西部地区采用基于2.5Gb/s的DWDM系统 • 省际骨干网的DWDM系统的无电中继传输距离大多在1000公里以内 • 中间站点大都采用背靠背方式上下波长，部分采用固定OADM在中间站点上下波长 • 超长距WDM系统应用很少，在西部和沿海地区有部分超长跨段应用 • 城域WDM系统有一定应用，主要解决光纤紧缺、多业务透明传输和保护问题

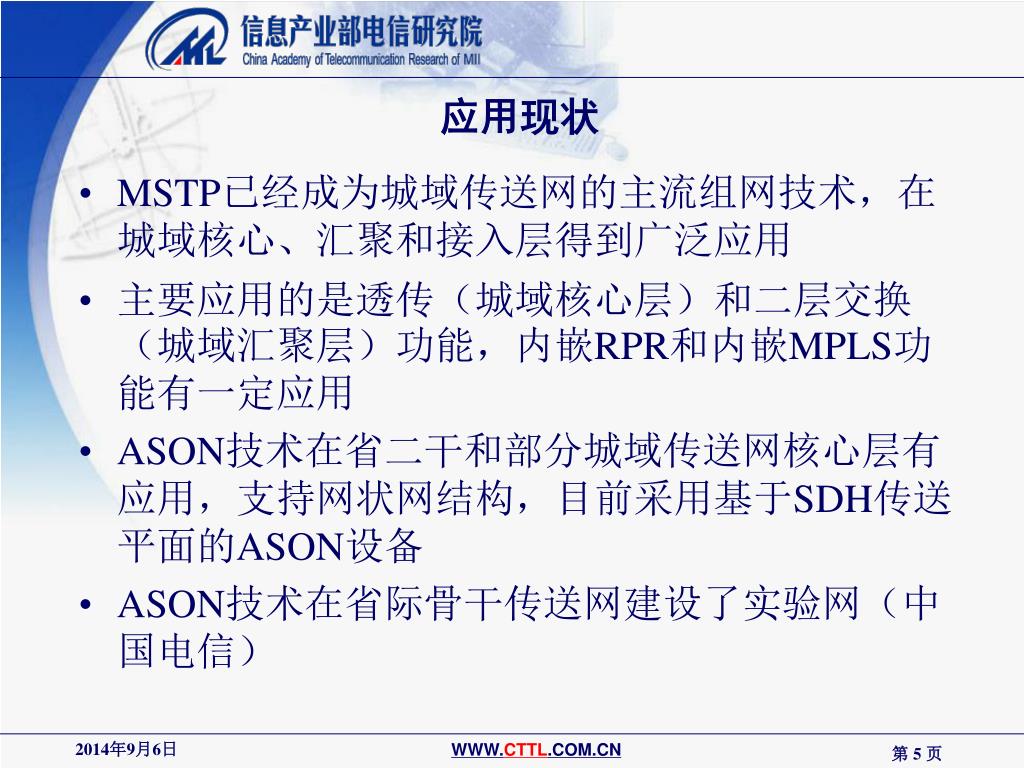

5. 应用现状 • MSTP已经成为城域传送网的主流组网技术，在城域核心、汇聚和接入层得到广泛应用 • 主要应用的是透传（城域核心层）和二层交换（城域汇聚层）功能，内嵌RPR和内嵌MPLS功能有一定应用 • ASON技术在省二干和部分城域传送网核心层有应用，支持网状网结构，目前采用基于SDH传送平面的ASON设备 • ASON技术在省际骨干传送网建设了实验网（中国电信）

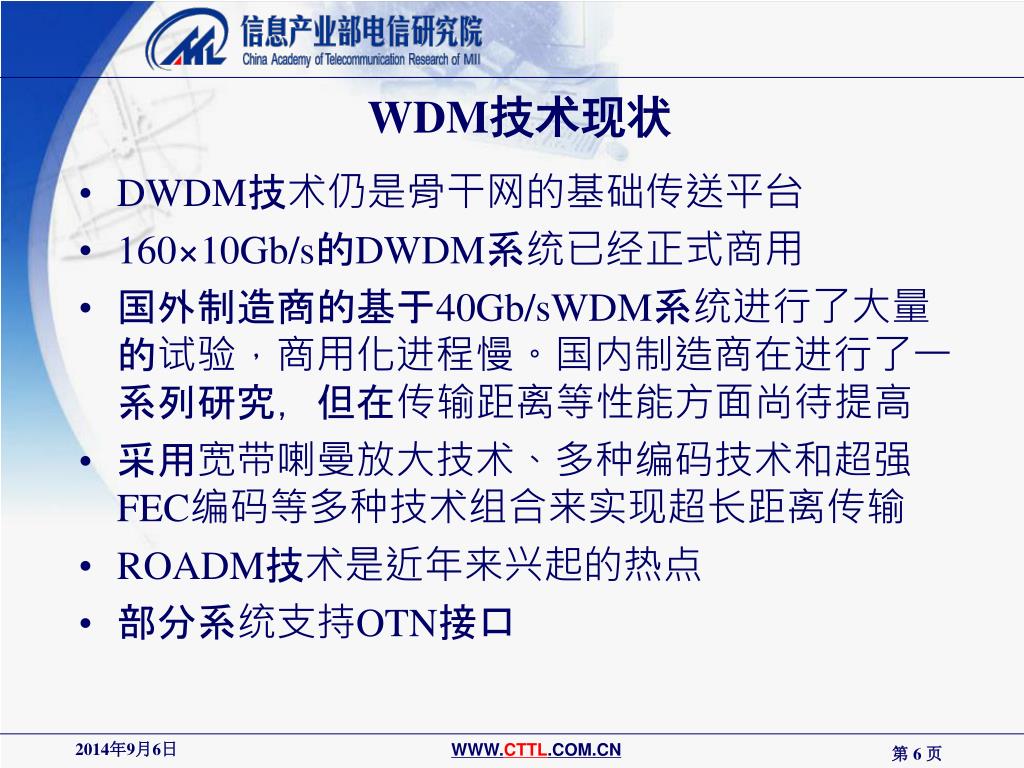

6. WDM技术现状 • DWDM技术仍是骨干网的基础传送平台 • 160×10Gb/s的DWDM系统已经正式商用 • 国外制造商的基于40Gb/sWDM系统进行了大量的试验，商用化进程慢。国内制造商在进行了一系列研究，但在传输距离等性能方面尚待提高 • 采用宽带喇曼放大技术、多种编码技术和超强FEC编码等多种技术组合来实现超长距离传输 • ROADM技术是近年来兴起的热点 • 部分系统支持OTN接口

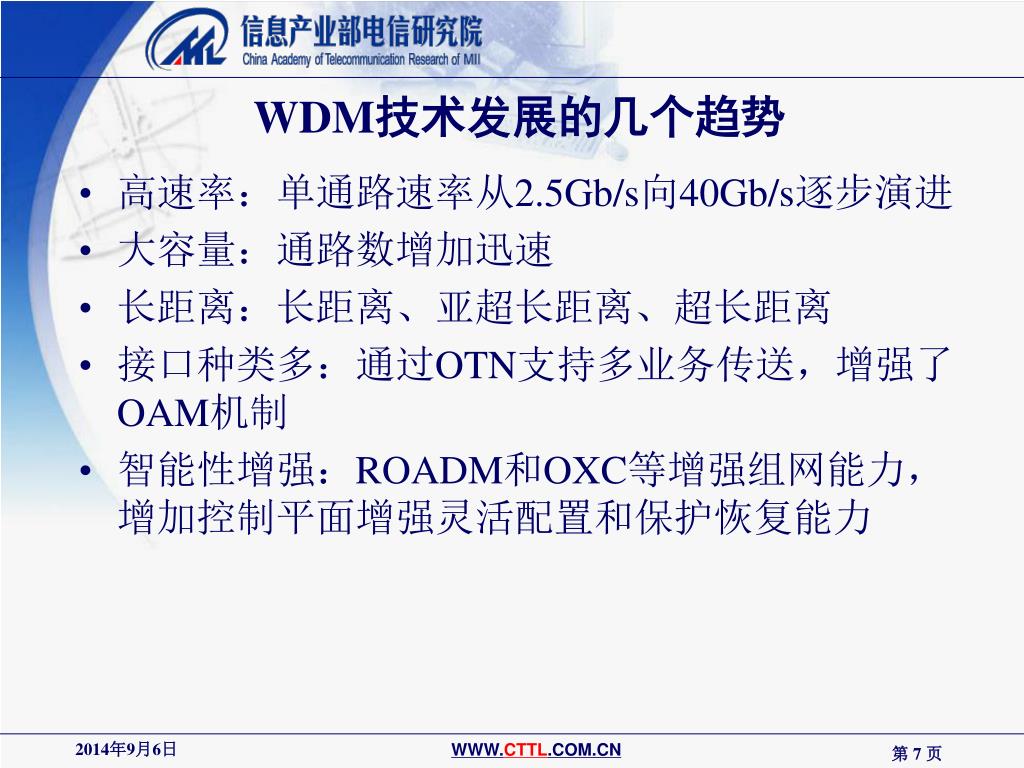

7. WDM技术发展的几个趋势 • 高速率：单通路速率从2.5Gb/s向40Gb/s逐步演进 • 大容量：通路数增加迅速 • 长距离：长距离、亚超长距离、超长距离 • 接口种类多：通过OTN支持多业务传送，增强了OAM机制 • 智能性增强：ROADM和OXC等增强组网能力，增加控制平面增强灵活配置和保护恢复能力

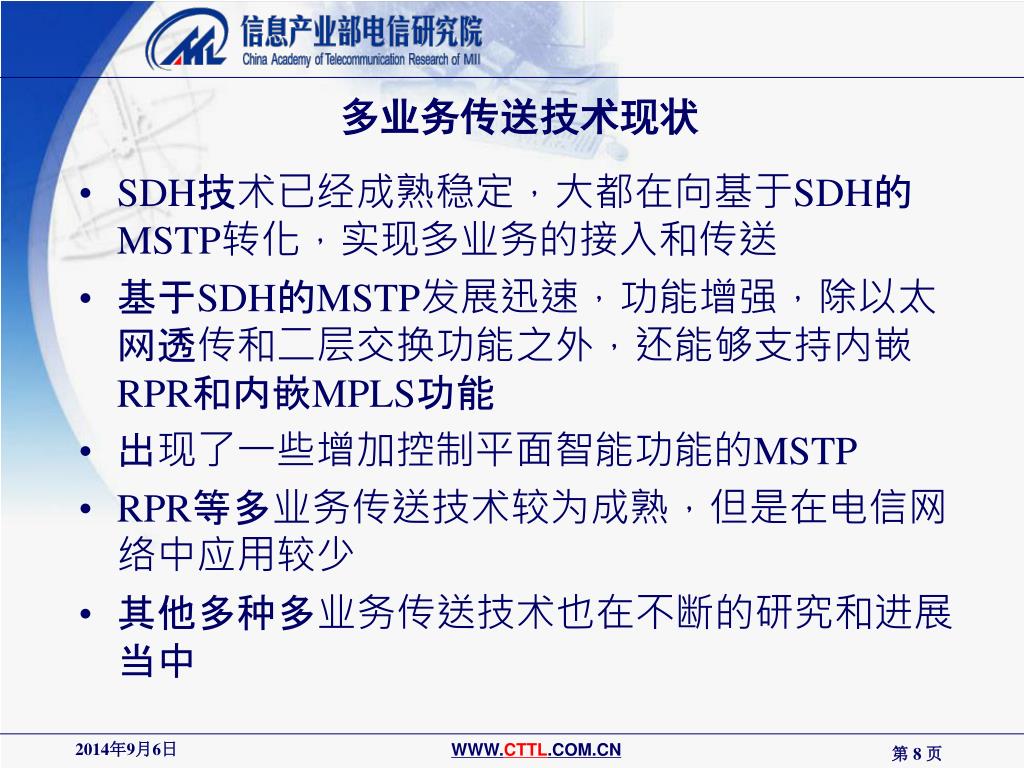

8. 多业务传送技术现状 • SDH技术已经成熟稳定，大都在向基于SDH的MSTP转化，实现多业务的接入和传送 • 基于SDH的MSTP发展迅速，功能增强，除以太网透传和二层交换功能之外，还能够支持内嵌RPR和内嵌MPLS功能 • 出现了一些增加控制平面智能功能的MSTP • RPR等多业务传送技术较为成熟，但是在电信网络中应用较少 • 其他多种多业务传送技术也在不断的研究和进展当中

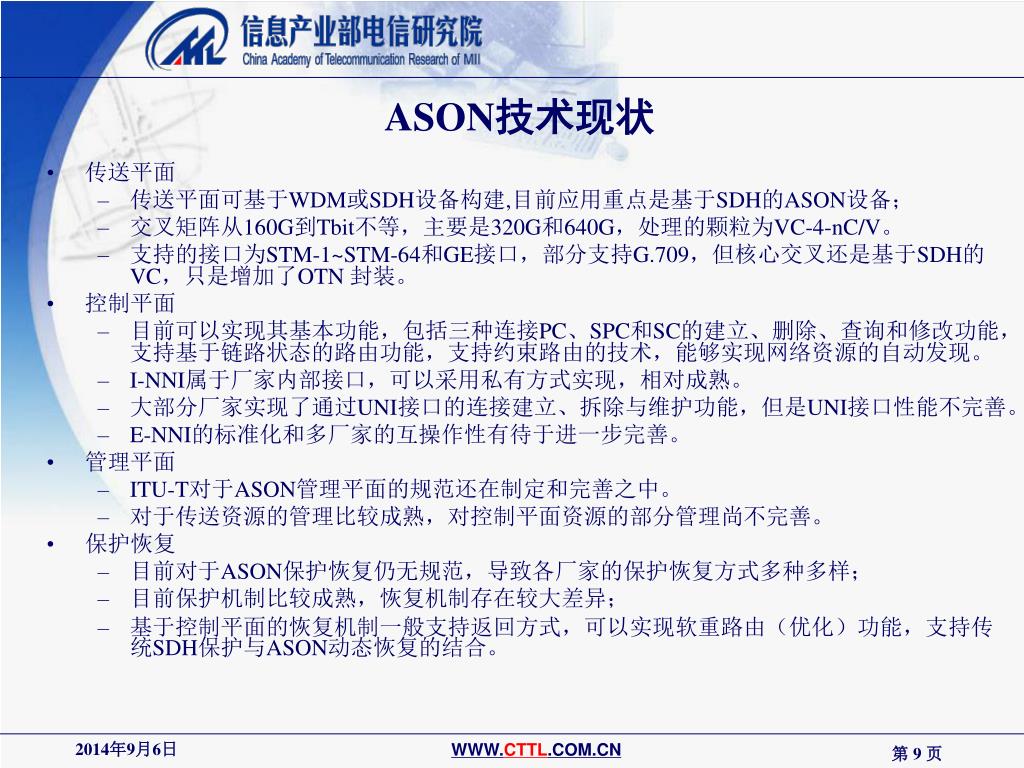

9. ASON技术现状 • 传送平面 • 传送平面可基于WDM或SDH设备构建,目前应用重点是基于SDH的ASON设备； • 交叉矩阵从160G到Tbit不等，主要是320G和640G，处理的颗粒为VC-4-nC/V。 • 支持的接口为STM-1~STM-64和GE接口，部分支持G.709，但核心交叉还是基于SDH的VC，只是增加了OTN 封装。 • 控制平面 • 目前可以实现其基本功能，包括三种连接PC、SPC和SC的建立、删除、查询和修改功能，支持基于链路状态的路由功能，支持约束路由的技术，能够实现网络资源的自动发现。 • I-NNI属于厂家内部接口，可以采用私有方式实现，相对成熟。 • 大部分厂家实现了通过UNI接口的连接建立、拆除与维护功能，但是UNI接口性能不完善。 • E-NNI的标准化和多厂家的互操作性有待于进一步完善。 • 管理平面 • ITU-T对于ASON管理平面的规范还在制定和完善之中。 • 对于传送资源的管理比较成熟，对控制平面资源的部分管理尚不完善。 • 保护恢复 • 目前对于ASON保护恢复仍无规范，导致各厂家的保护恢复方式多种多样； • 目前保护机制比较成熟，恢复机制存在较大差异； • 基于控制平面的恢复机制一般支持返回方式，可以实现软重路由（优化）功能，支持传统SDH保护与ASON动态恢复的结合。

10. 目录 • 光传送网技术和应用的现状 • 下一代光传送网的发展趋势 • 光传送网的技术和产业重点

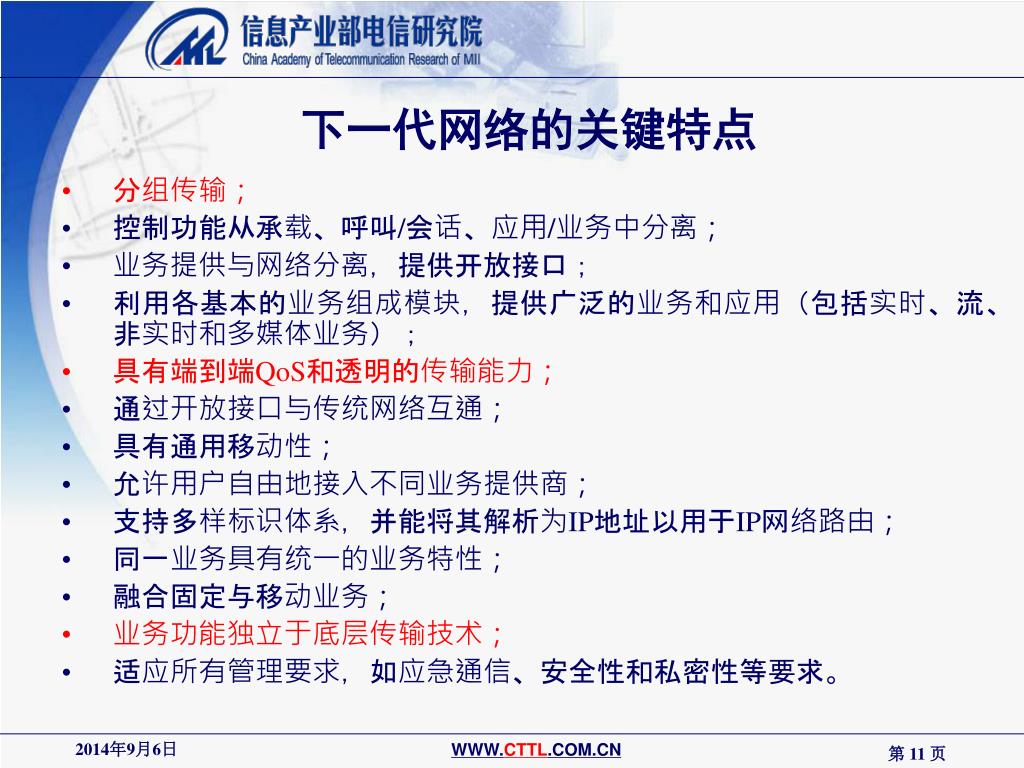

11. 下一代网络的关键特点 • 分组传输； • 控制功能从承载、呼叫/会话、应用/业务中分离； • 业务提供与网络分离，提供开放接口； • 利用各基本的业务组成模块，提供广泛的业务和应用（包括实时、流、非实时和多媒体业务）； • 具有端到端QoS和透明的传输能力； • 通过开放接口与传统网络互通； • 具有通用移动性； • 允许用户自由地接入不同业务提供商； • 支持多样标识体系，并能将其解析为IP地址以用于IP网络路由； • 同一业务具有统一的业务特性； • 融合固定与移动业务； • 业务功能独立于底层传输技术； • 适应所有管理要求，如应急通信、安全性和私密性等要求。

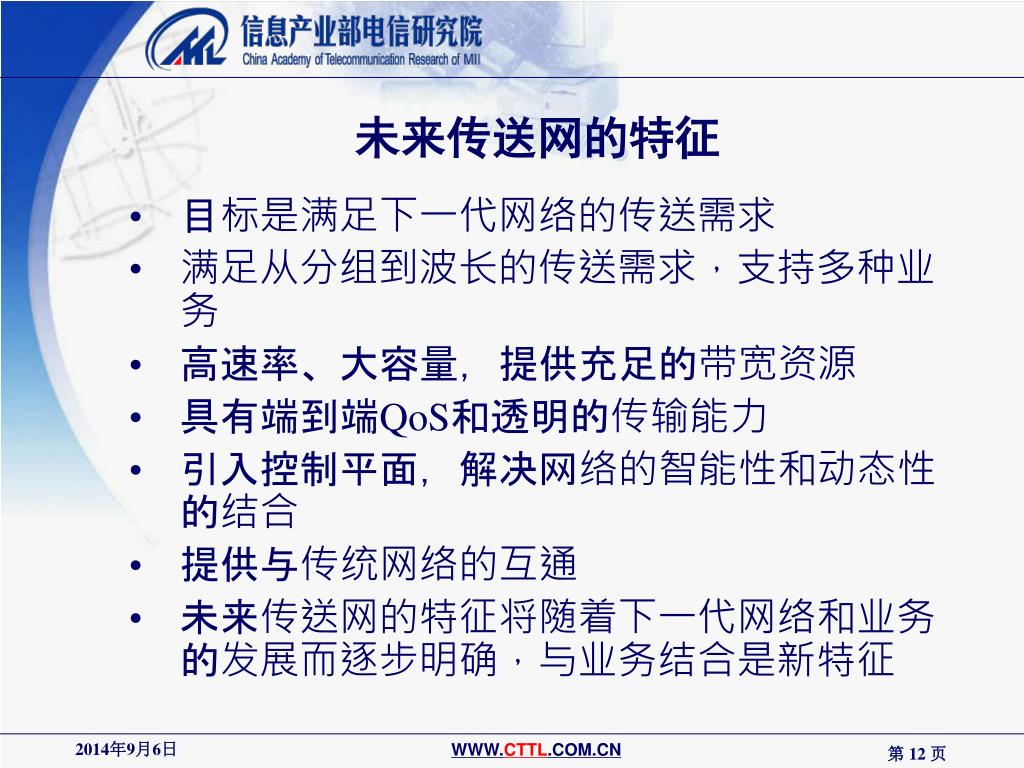

12. 未来传送网的特征 • 目标是满足下一代网络的传送需求 • 满足从分组到波长的传送需求，支持多种业务 • 高速率、大容量，提供充足的带宽资源 • 具有端到端QoS和透明的传输能力 • 引入控制平面，解决网络的智能性和动态性的结合 • 提供与传统网络的互通 • 未来传送网的特征将随着下一代网络和业务的发展而逐步明确，与业务结合是新特征

13. 传送网的发展趋势 • 传送网的作用和功能面临着一种转折 • 如果传送网仅提供透明的传送通道，而且将来IP业务的通道比较大，此时WDM系统或者说是OTN将是一种提供传送功能的技术 • 同时还存在着传送网与承载网进一步融合的可能性，多业务传送也应当是下一步发展的主旋律，在传送网中增加二层的处理功能，增强业务感知能力 • 技术融合、网络融合 • 作为网络智能化代表的ASON技术在这些传送平面的技术之上提供了智能化的功能

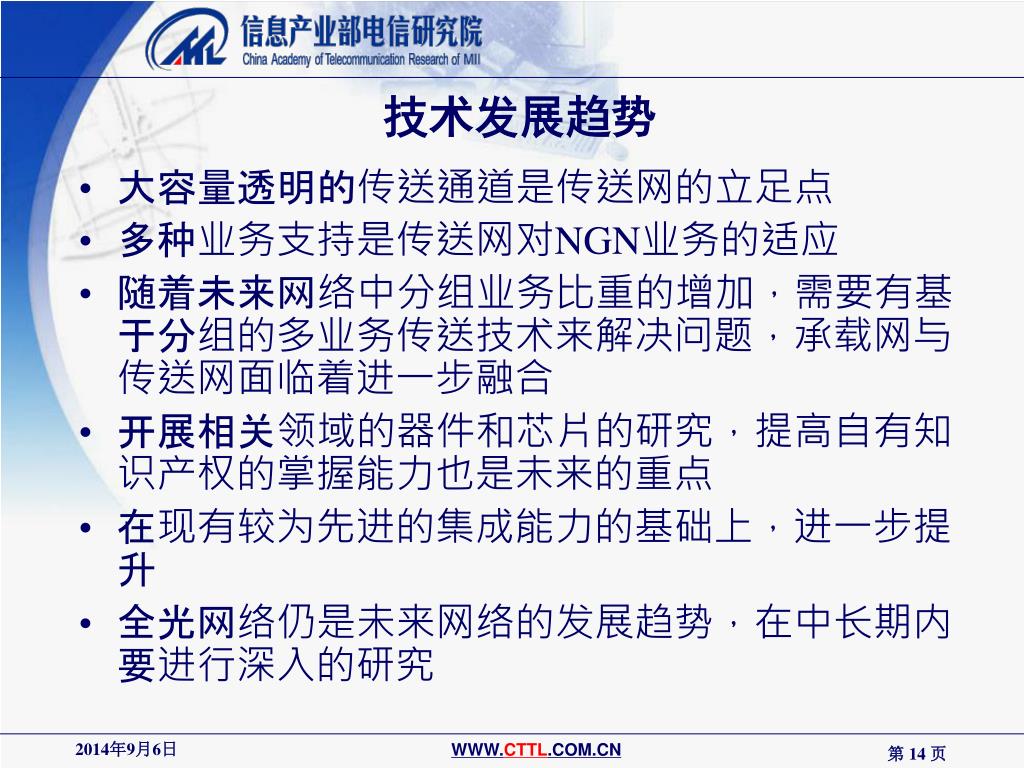

14. 技术发展趋势 • 大容量透明的传送通道是传送网的立足点 • 多种业务支持是传送网对NGN业务的适应 • 随着未来网络中分组业务比重的增加，需要有基于分组的多业务传送技术来解决问题，承载网与传送网面临着进一步融合 • 开展相关领域的器件和芯片的研究，提高自有知识产权的掌握能力也是未来的重点 • 在现有较为先进的集成能力的基础上，进一步提升 • 全光网络仍是未来网络的发展趋势，在中长期内要进行深入的研究

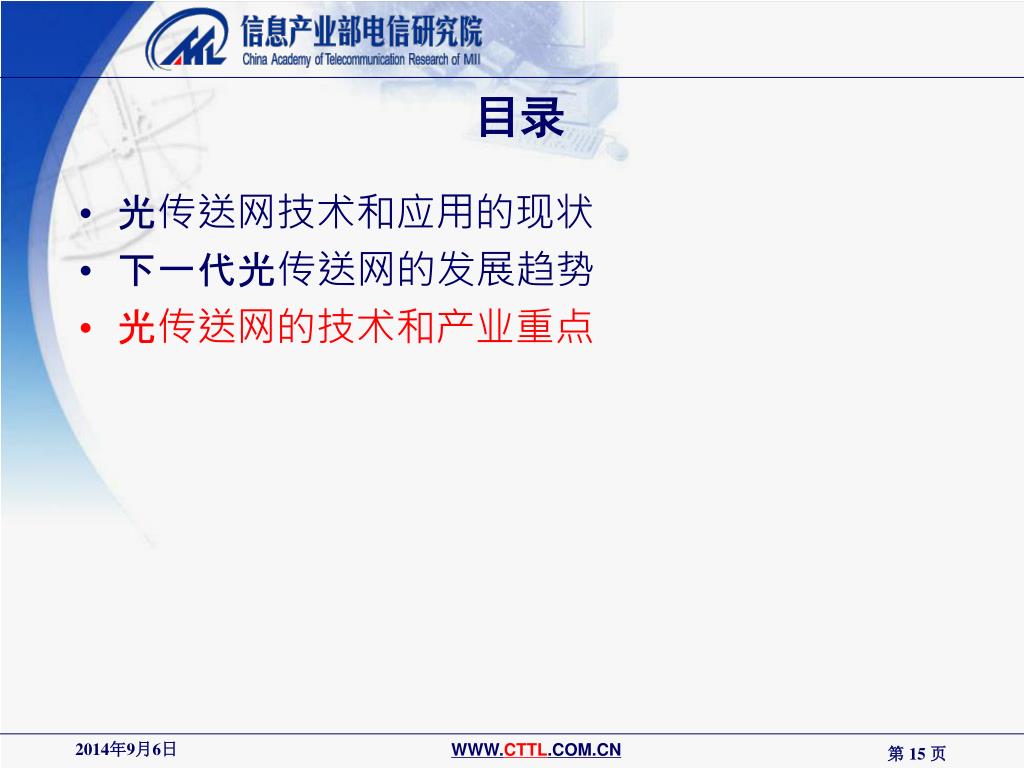

15. 目录 • 光传送网技术和应用的现状 • 下一代光传送网的发展趋势 • 光传送网的技术和产业重点

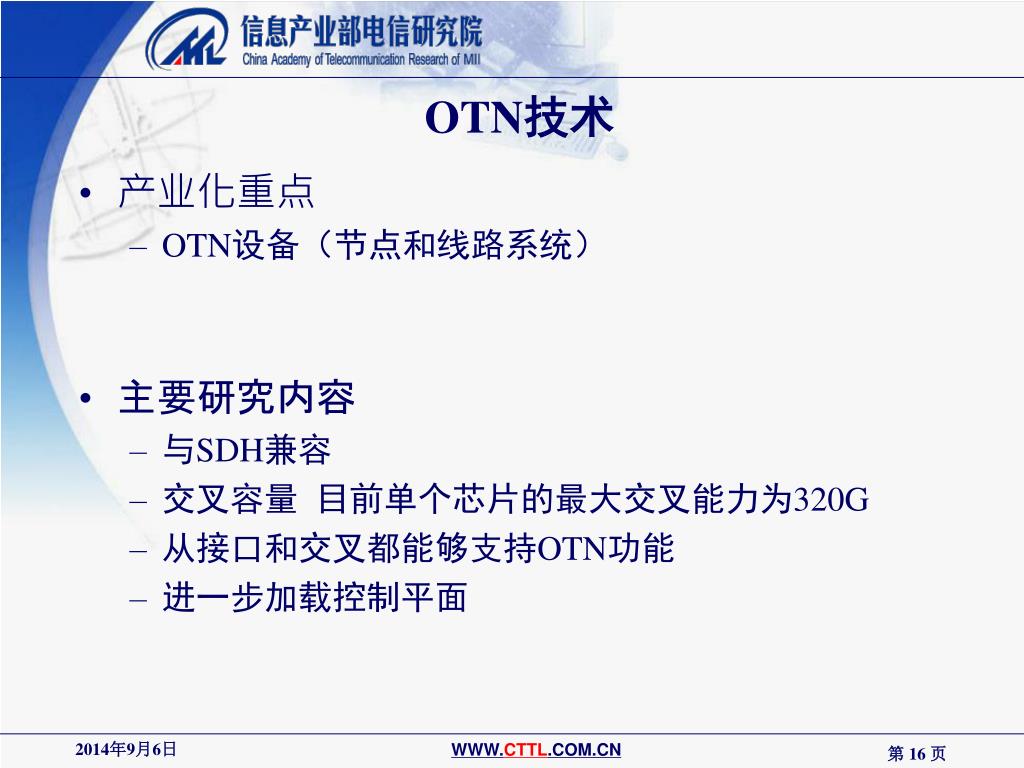

16. OTN技术 • 产业化重点 • OTN设备（节点和线路系统） • 主要研究内容 • 与SDH兼容 • 交叉容量 目前单个芯片的最大交叉能力为320G • 从接口和交叉都能够支持OTN功能 • 进一步加载控制平面

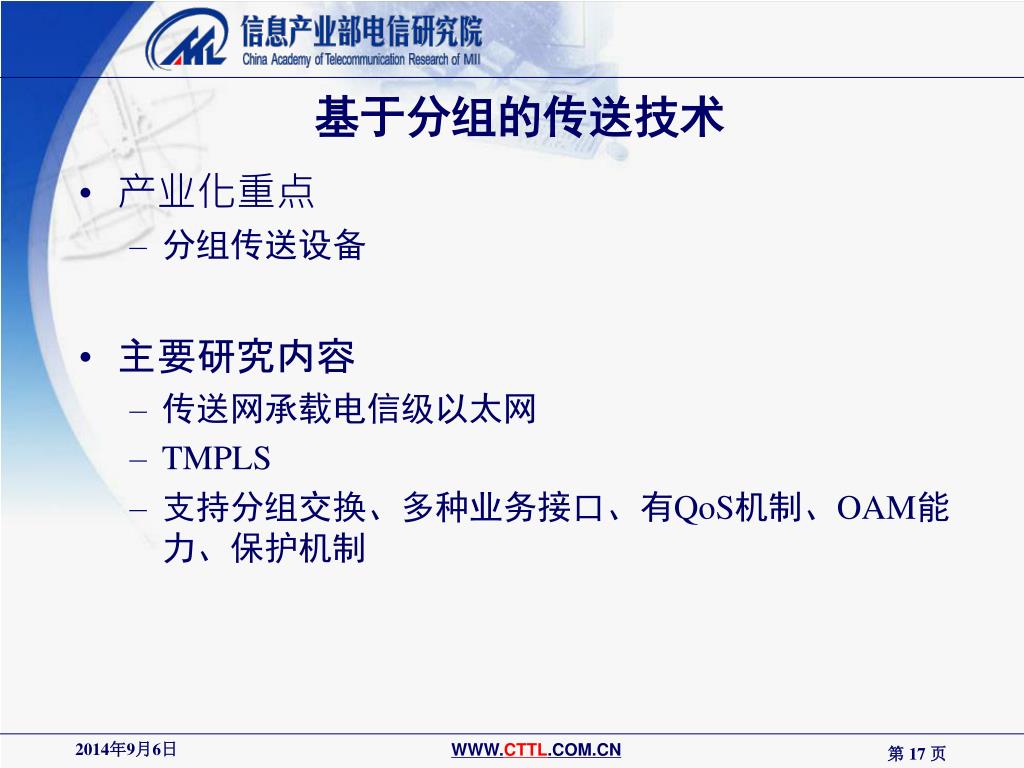

17. 基于分组的传送技术 • 产业化重点 • 分组传送设备 • 主要研究内容 • 传送网承载电信级以太网 • TMPLS • 支持分组交换、多种业务接口、有QoS机制、OAM能力、保护机制

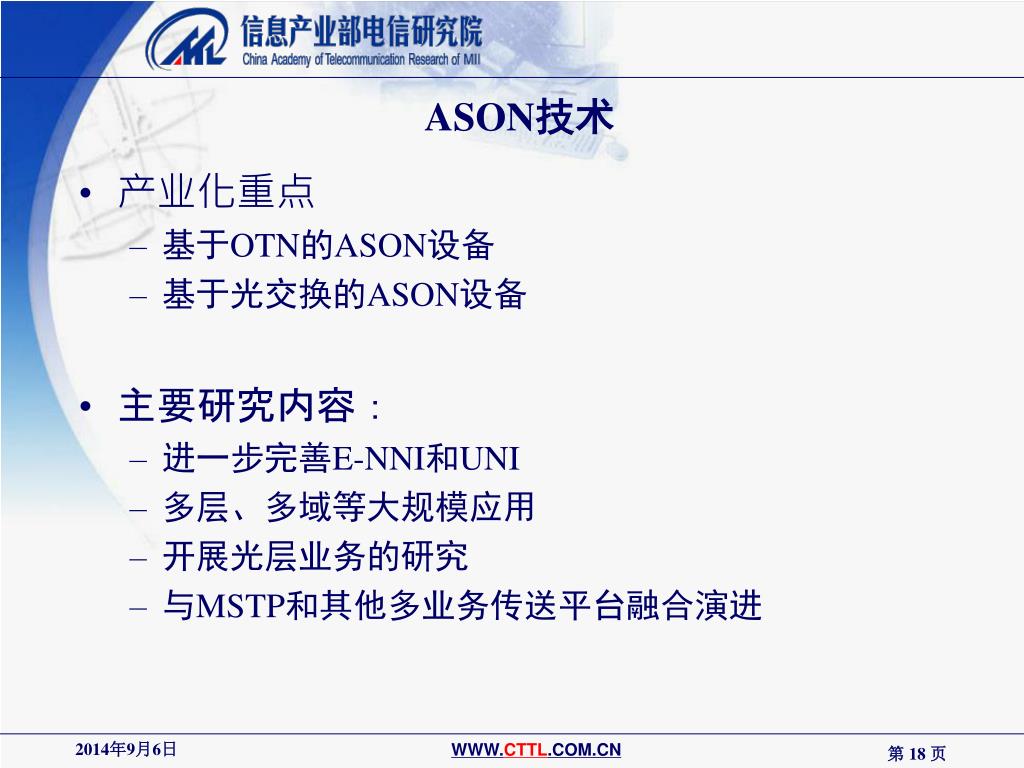

18. ASON技术 • 产业化重点 • 基于OTN的ASON设备 • 基于光交换的ASON设备 • 主要研究内容： • 进一步完善E-NNI和UNI • 多层、多域等大规模应用 • 开展光层业务的研究 • 与MSTP和其他多业务传送平台融合演进

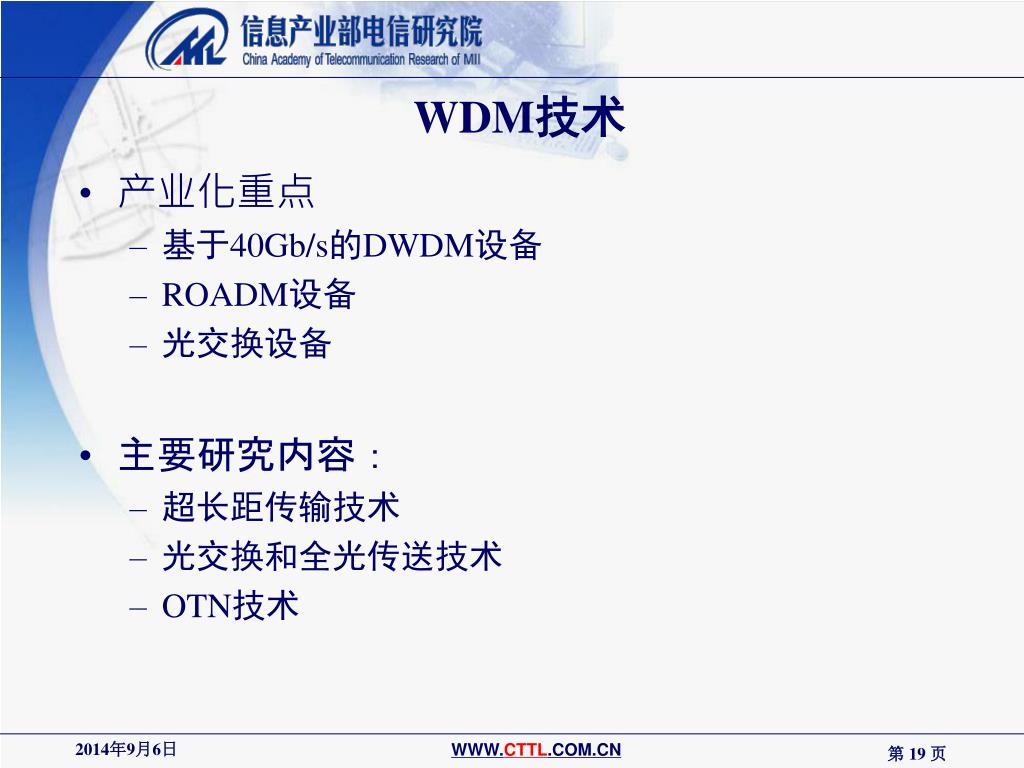

19. WDM技术 • 产业化重点 • 基于40Gb/s的DWDM设备 • ROADM设备 • 光交换设备 • 主要研究内容： • 超长距传输技术 • 光交换和全光传送技术 • OTN技术

20. TDM技术 • 产业化重点 • 40Gb/s SDH商用化系统 • 主要研究内容： • 技术基本成熟，应根据市场情况，进一步推进商用化 • 更高速率的TDM系统应进一步跟踪研究

21. 谢谢！
