  1. NR 10 - Instalações E Serviços Em Eletricidade • Esta norma regulamentadora fixa as condições mínimas de segurança no trabalho envolvendo instalações e equipamentos elétricos, inclusive a segurança de usuários

  2. Choque Elétrico • Os efeitos do choque elétrico dependem da “amperagem” ou intensidade da corrente elétrica.

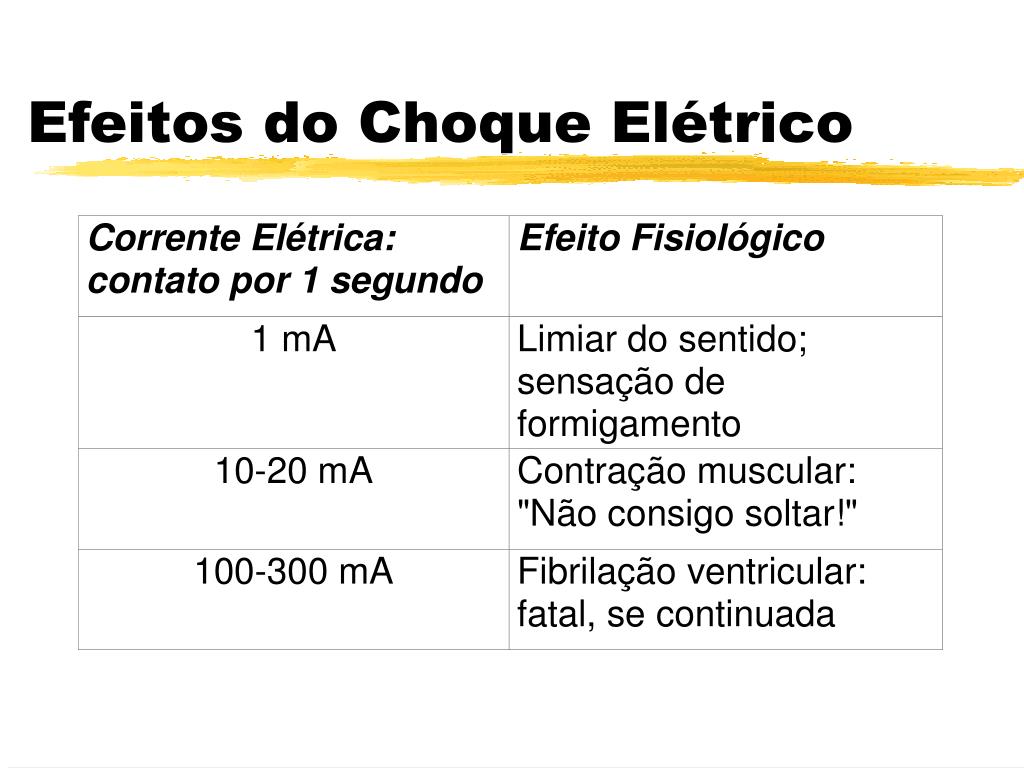

  3. Efeitos do Choque Elétrico

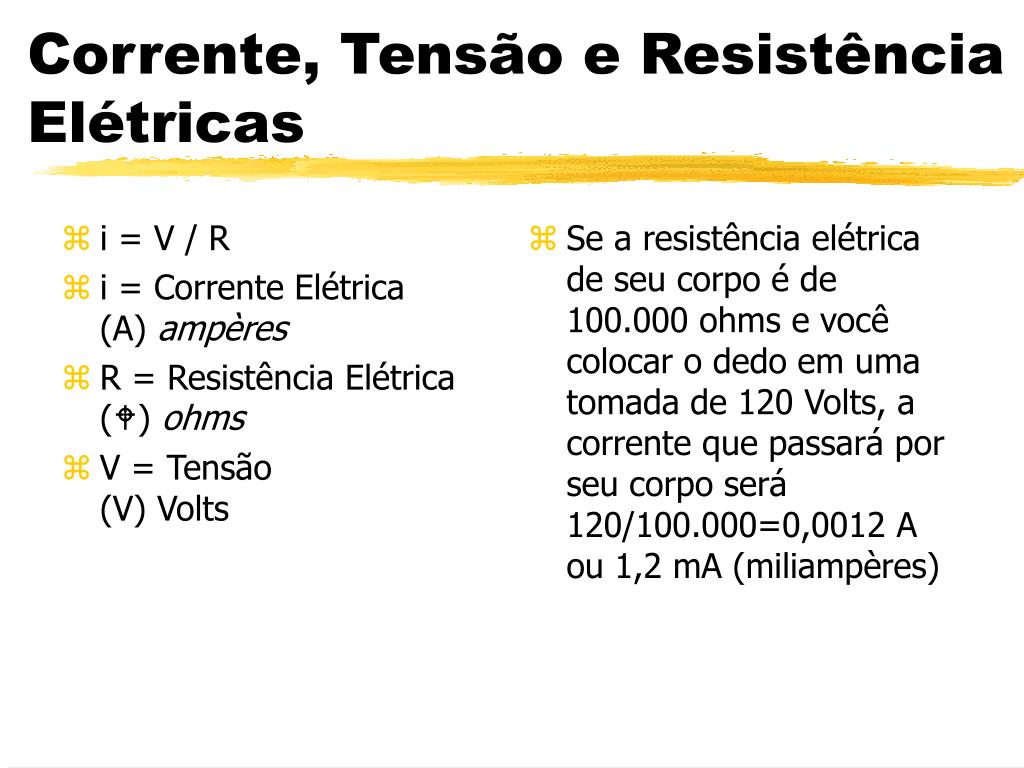

  4. i = V / R i = Corrente Elétrica (A) ampères R = Resistência Elétrica () ohms V = Tensão (V) Volts Se a resistência elétrica de seu corpo é de 100.000 ohms e você colocar o dedo em uma tomada de 120 Volts, a corrente que passará por seu corpo será 120/100.000=0,0012 A ou 1,2 mA (miliampères) Corrente, Tensão e Resistência Elétricas

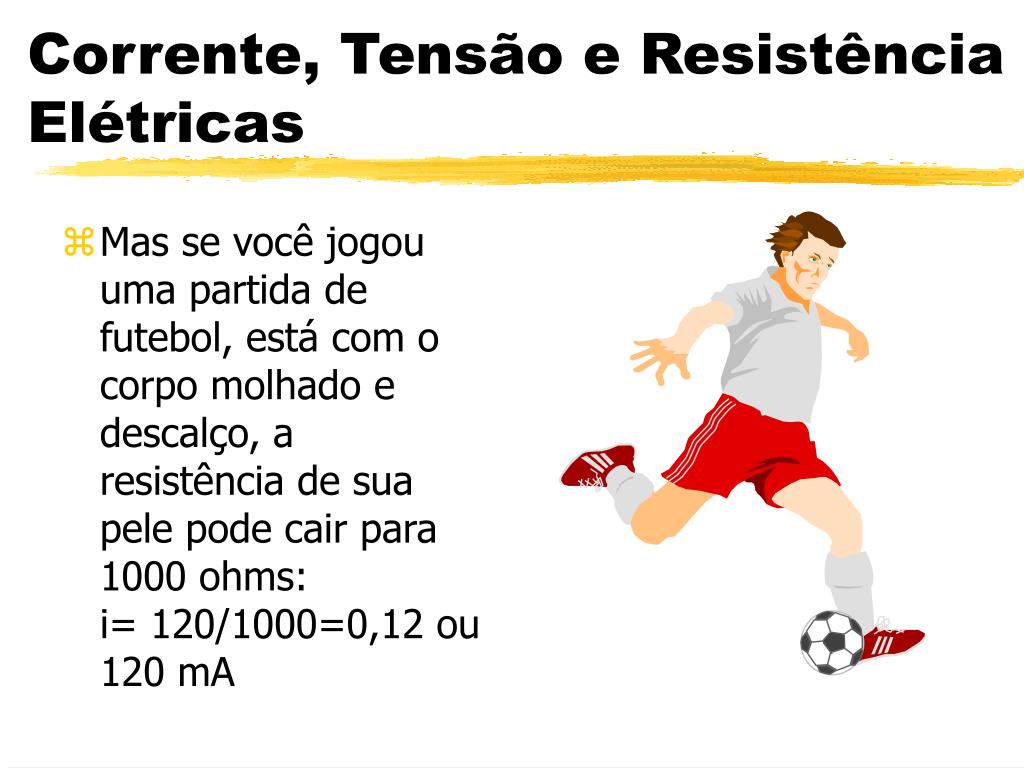

  5. Corrente, Tensão e Resistência Elétricas • Mas se você jogou uma partida de futebol, está com o corpo molhado e descalço, a resistência de sua pele pode cair para 1000 ohms:i= 120/1000=0,12 ou 120 mA

  6. Raios • Choque elétrico também pode ser originado por descargas atmosféricas(raios). • Para-raios são uma exigência de segurança.

  7. Como evitar o choque elétrico? • Adotar as melhores Normas Técnicas e Normas de Segurança disponíveis

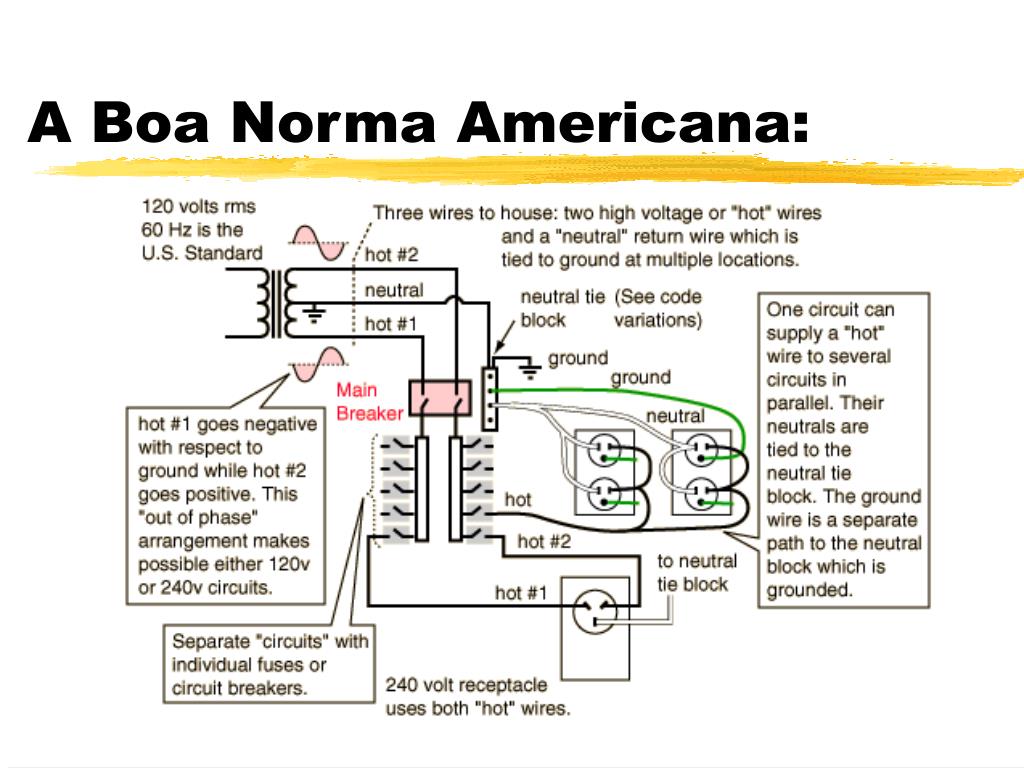

  8. A Boa Norma Americana:

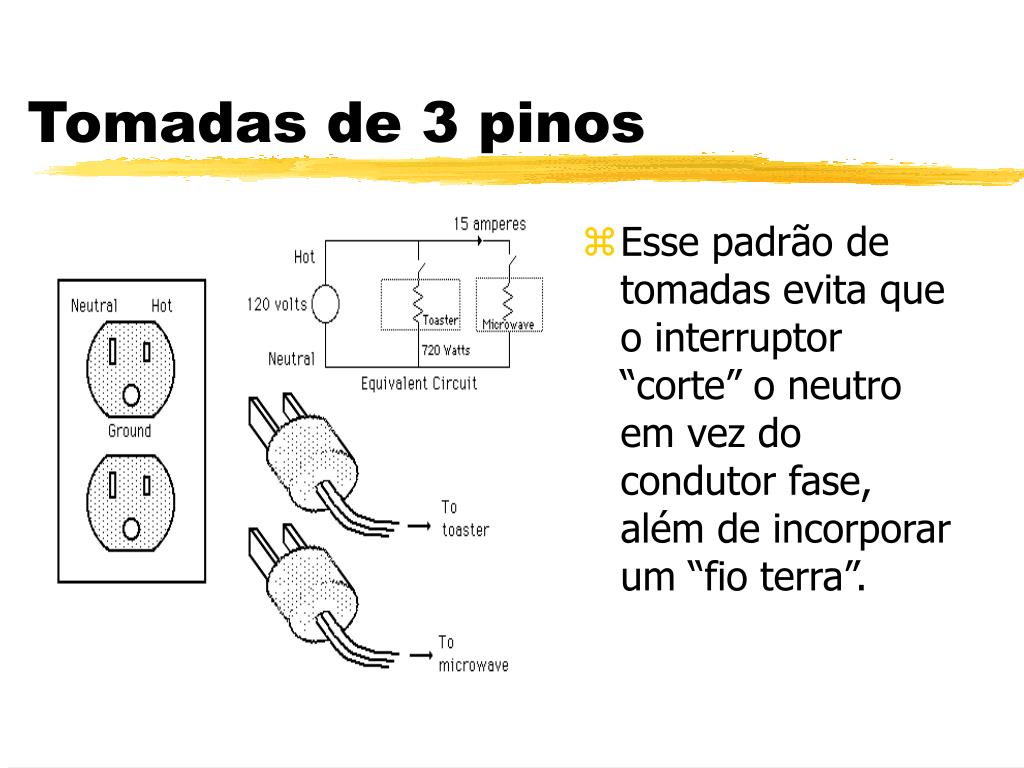

  9. Tomadas de 3 pinos • Esse padrão de tomadas evita que o interruptor “corte” o neutro em vez do condutor fase, além de incorporar um “fio terra”.

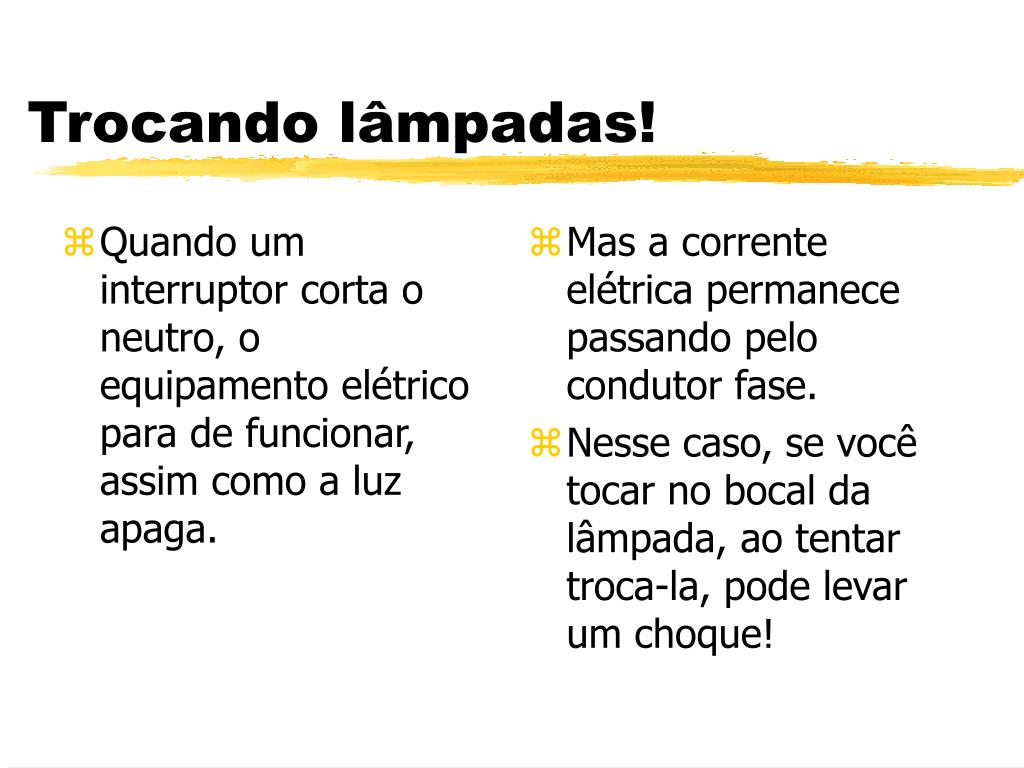

  10. Quando um interruptor corta o neutro, o equipamento elétrico para de funcionar, assim como a luz apaga. Mas a corrente elétrica permanece passando pelo condutor fase. Nesse caso, se você tocar no bocal da lâmpada, ao tentar troca-la, pode levar um choque! Trocando lâmpadas!

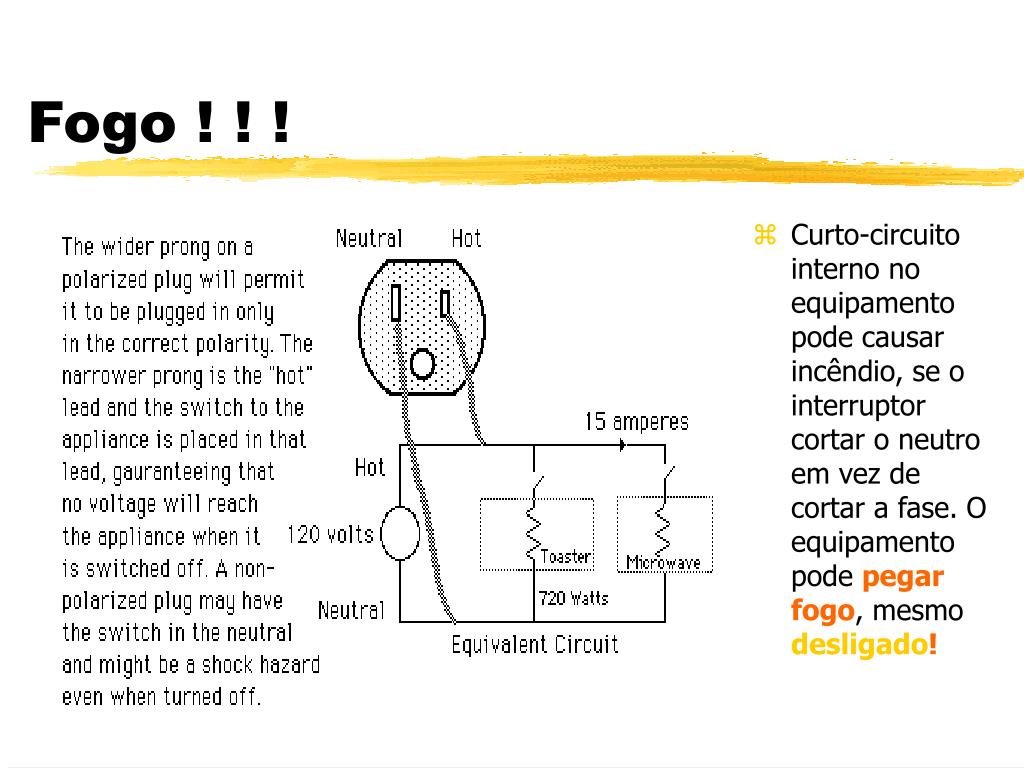

  11. Fogo ! ! ! • Curto-circuito interno no equipamento pode causar incêndio, se o interruptor cortar o neutro em vez de cortar a fase. O equipamento pode pegar fogo, mesmo desligado!

  12. Importância do “Fio Terra” • Alguns equipamentos elétricos brasileiros vem com um fio terra (verde), ligado ao gabinete (carcaça).

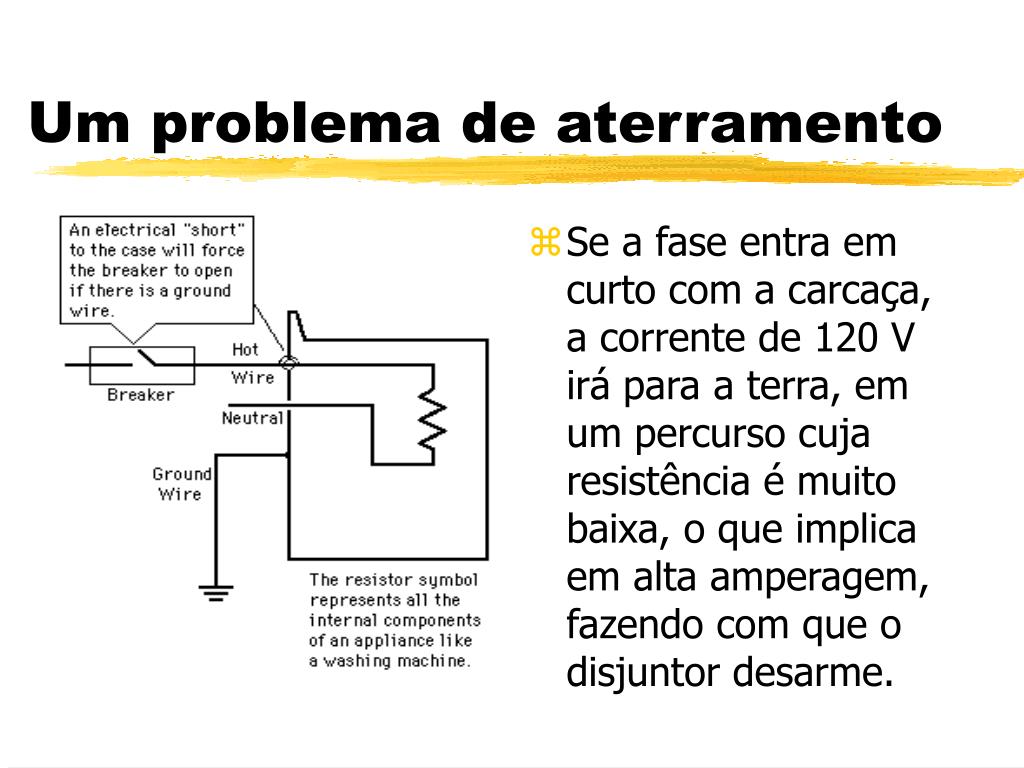

  13. Um problema de aterramento • Se a fase entra em curto com a carcaça, a corrente de 120 V irá para a terra, em um percurso cuja resistência é muito baixa, o que implica em alta amperagem, fazendo com que o disjuntor desarme.

  14. Um problema de aterramento • Mas se o fio terra não estiver conectado, ou estiver partido, toda a corrente de 120 Volts irá para a carcaça e o resultado...... • ..... é um possível choque elétrico!

  15. Interruptores Diferenciais • Por que pássaros podem pousar em fios energizados, sem serem eletrocutados? • É porque seus pés estão no mesmo potencial, sem que nenhuma parte de seu corpo esteja em contato com a terra.

  16. Interruptores diferencias • Disjuntores comuns desarmam a 15 A e demoram um certo tempo para agir. • Podem proteger o equipamento, mas são ineficientes na proteção contra choques elétricos

  17. Interruptores Diferenciais • Os disjuntores diferenciais residuais percebem pequenas fugas de corrente para a terra e interrompem o circuito, antes do choque elétrico
