项目 2 电容器的检测与识别【项目要求】学会识别电容器的种类，熟悉各种电容器的名称，了解不同类型电容器的作用，掌握电容器的检测方法；【知识要求】

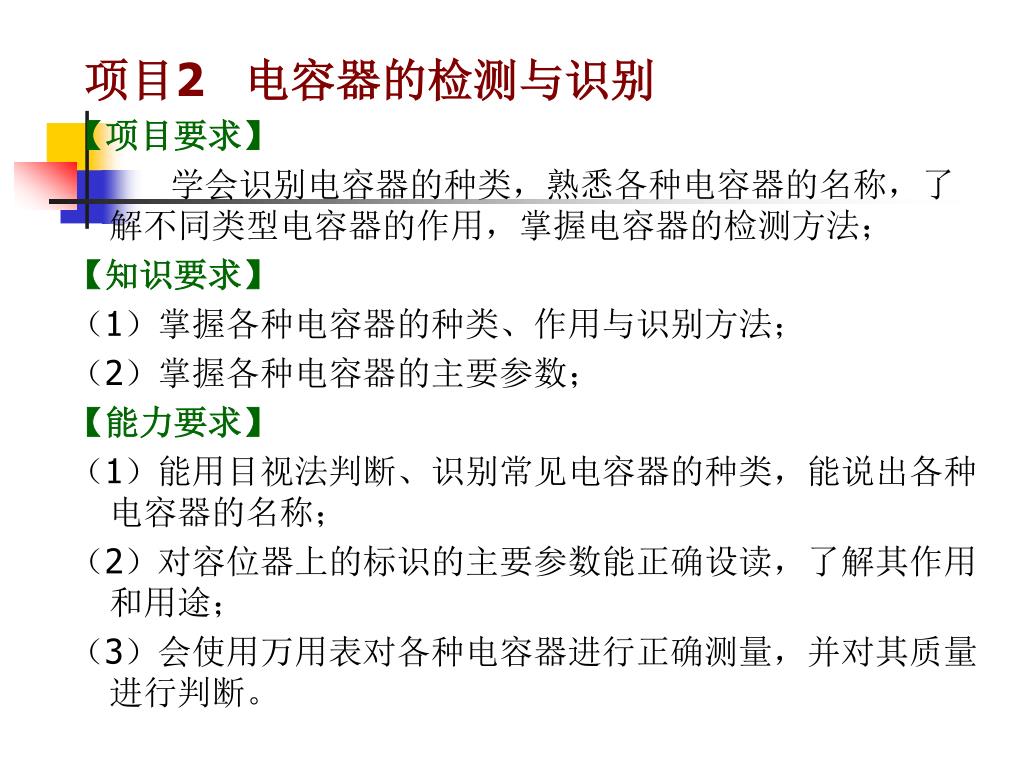

项目2 电容器的检测与识别 【项目要求】学会识别电容器的种类，熟悉各种电容器的名称，了解不同类型电容器的作用，掌握电容器的检测方法；【知识要求】（1）掌握各种电容器的种类、作用与识别方法；（2）掌握各种电容器的主要参数；【能力要求】（1）能用目视法判断、识别常见电容器的种类，能说出各种电容器的名称；（2）对容位器上的标识的主要参数能正确设读，了解其作用和用途；（3）会使用万用表对各种电容器进行正确测量，并对其质量进行判断。

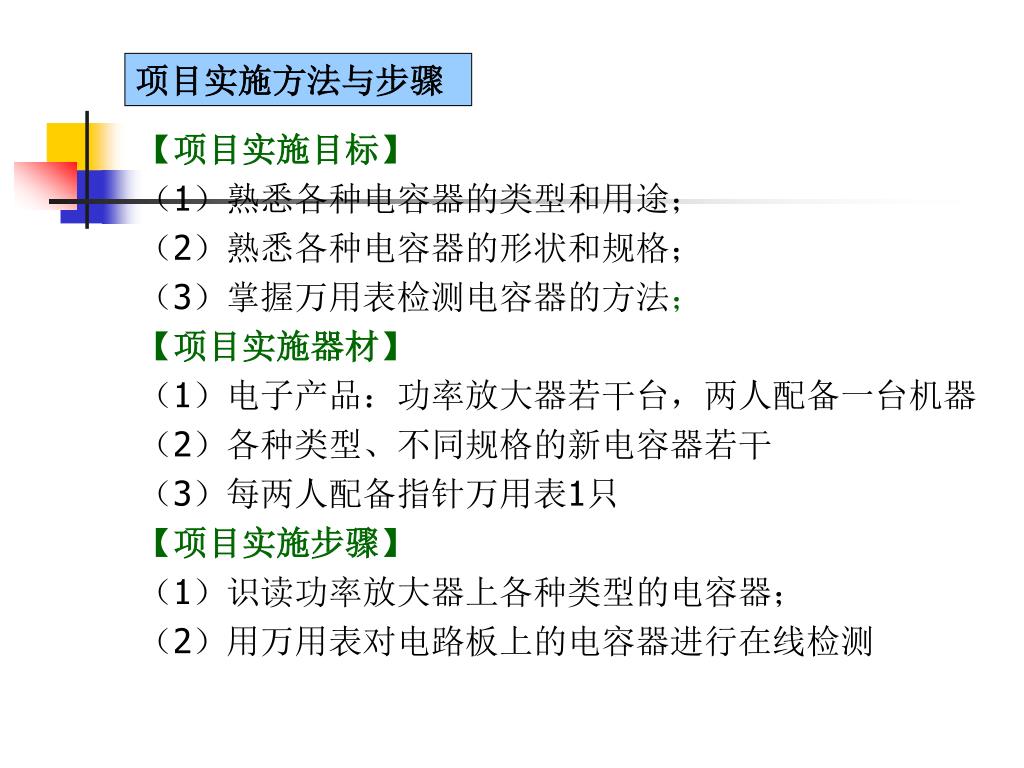

【项目实施目标】 （1）熟悉各种电容器的类型和用途；（2）熟悉各种电容器的形状和规格；（3）掌握万用表检测电容器的方法；【项目实施器材】（1）电子产品：功率放大器若干台，两人配备一台机器（2）各种类型、不同规格的新电容器若干（3）每两人配备指针万用表1只【项目实施步骤】（1）识读功率放大器上各种类型的电容器；（2）用万用表对电路板上的电容器进行在线检测项目实施方法与步骤

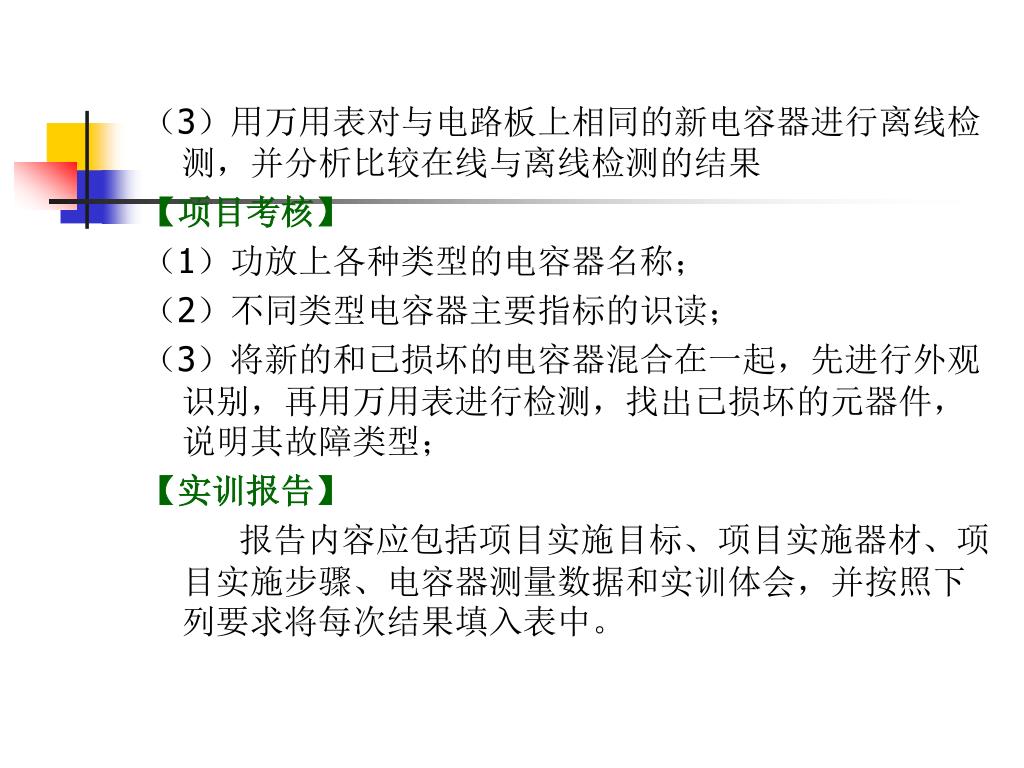

（3）用万用表对与电路板上相同的新电容器进行离线检测，并分析比较在线与离线检测的结果（3）用万用表对与电路板上相同的新电容器进行离线检测，并分析比较在线与离线检测的结果【项目考核】（1）功放上各种类型的电容器名称；（2）不同类型电容器主要指标的识读；（3）将新的和已损坏的电容器混合在一起，先进行外观识别，再用万用表进行检测，找出已损坏的元器件，说明其故障类型；【实训报告】报告内容应包括项目实施目标、项目实施器材、项目实施步骤、电容器测量数据和实训体会，并按照下列要求将每次结果填入表中。

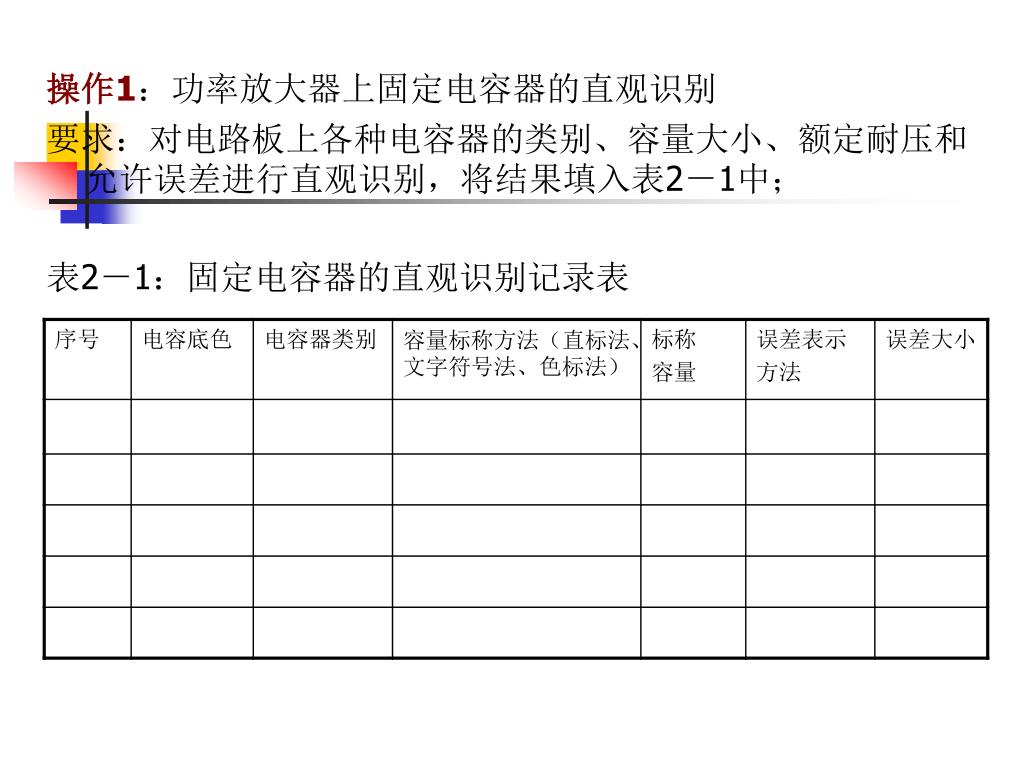

操作1：功率放大器上固定电容器的直观识别 要求：对电路板上各种电容器的类别、容量大小、额定耐压和允许误差进行直观识别，将结果填入表2－1中；表2－1：固定电容器的直观识别记录表

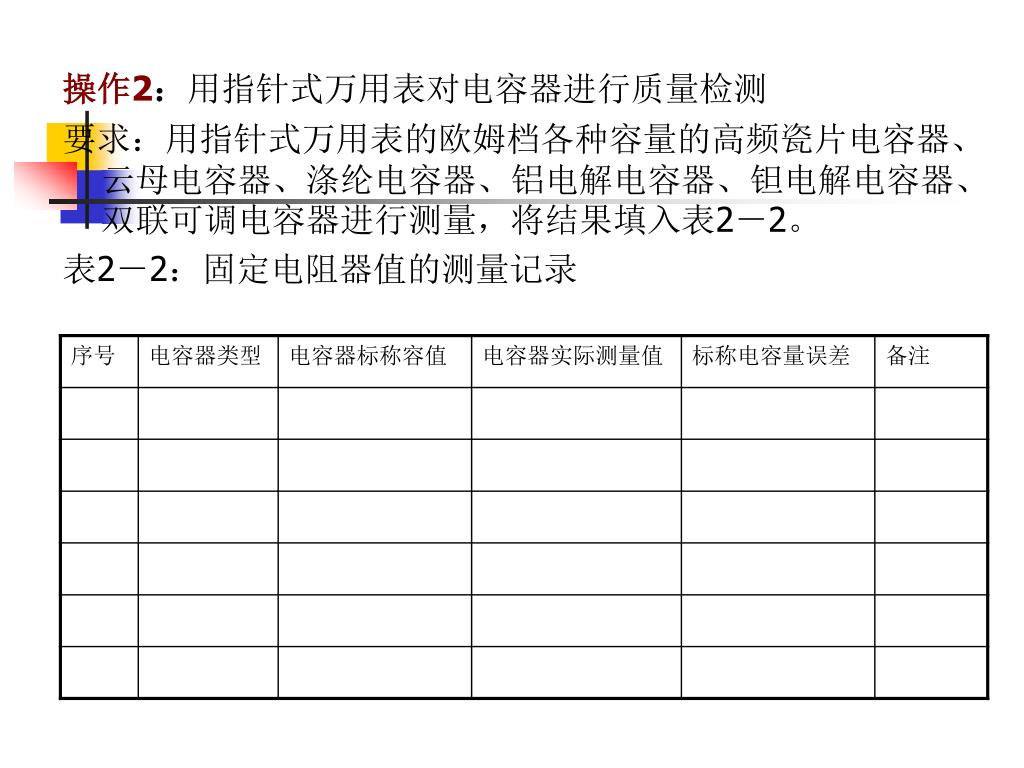

操作2：用指针式万用表对电容器进行质量检测操作2：用指针式万用表对电容器进行质量检测要求：用指针式万用表的欧姆档各种容量的高频瓷片电容器、云母电容器、涤纶电容器、铝电解电容器、钽电解电容器、双联可调电容器进行测量，将结果填入表2－2。表2－2：固定电阻器值的测量记录

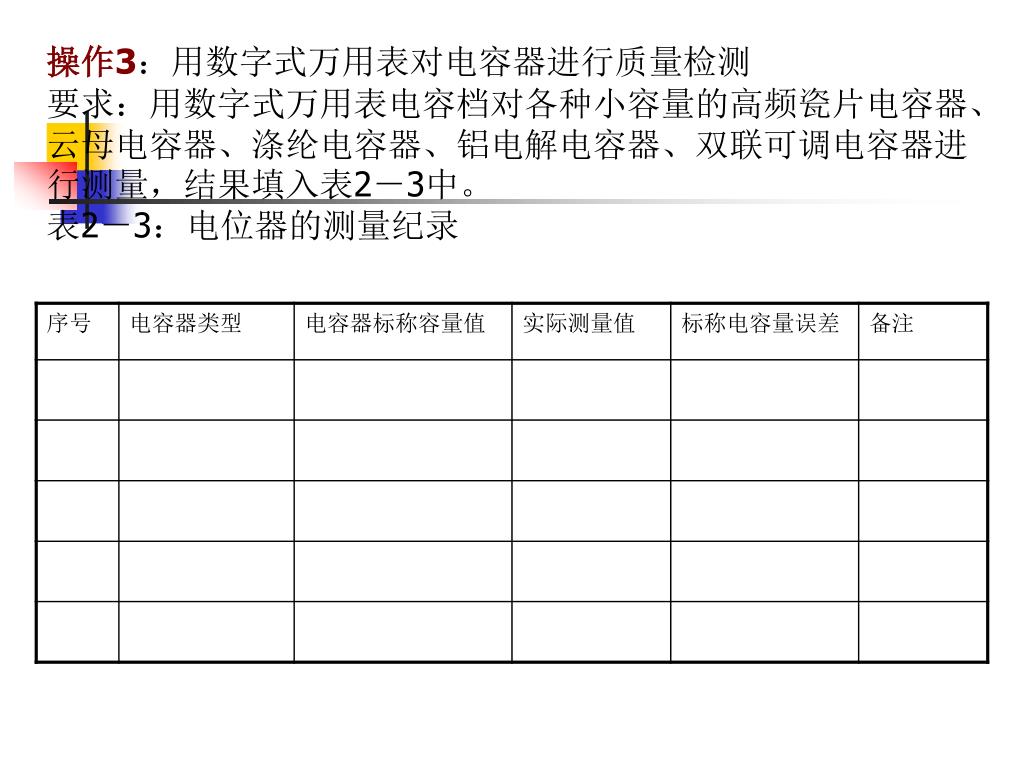

操作3：用数字式万用表对电容器进行质量检测要求：用数字式万用表电容档对各种小容量的高频瓷片电容器、云母电容器、涤纶电容器、铝电解电容器、双联可调电容器进行测量，结果填入表2－3中。表2－3：电位器的测量纪录操作3：用数字式万用表对电容器进行质量检测要求：用数字式万用表电容档对各种小容量的高频瓷片电容器、云母电容器、涤纶电容器、铝电解电容器、双联可调电容器进行测量，结果填入表2－3中。表2－3：电位器的测量纪录

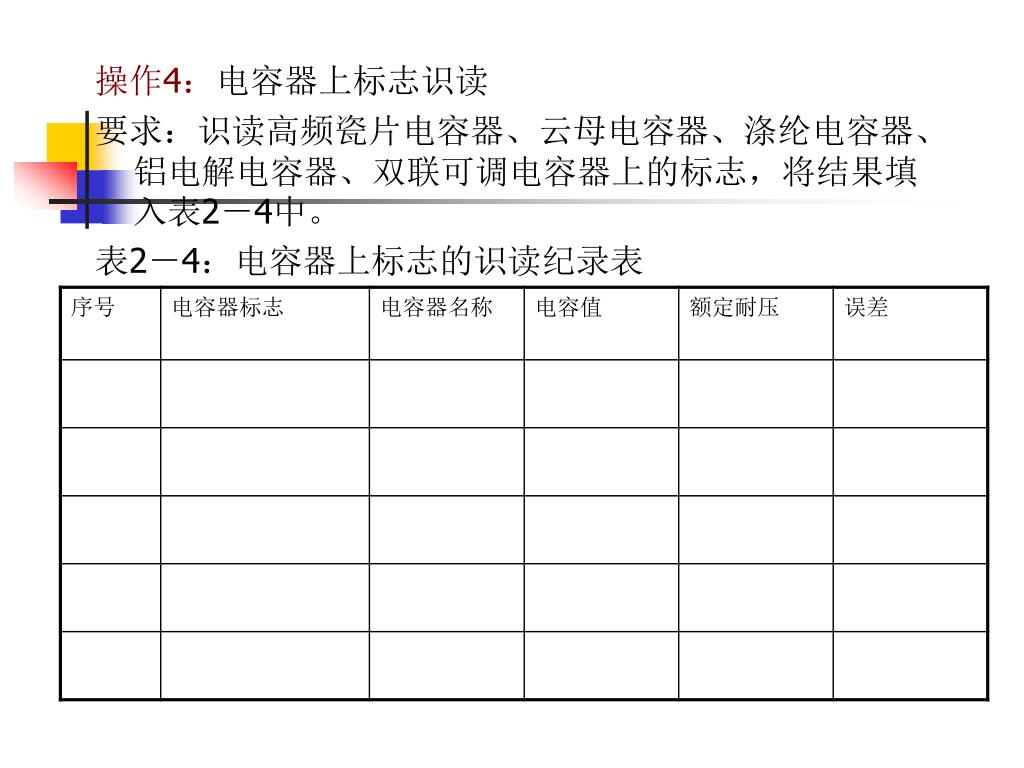

操作4：电容器上标志识读 要求：识读高频瓷片电容器、云母电容器、涤纶电容器、铝电解电容器、双联可调电容器上的标志，将结果填入表2－4中。表2－4：电容器上标志的识读纪录表

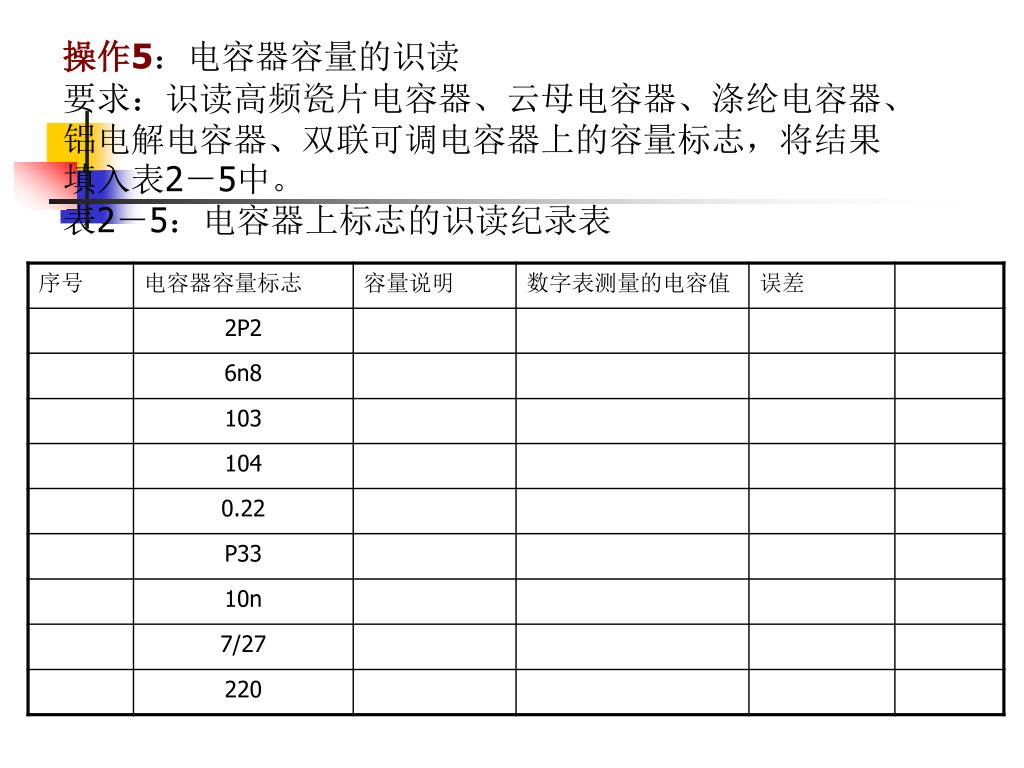

操作5：电容器容量的识读要求：识读高频瓷片电容器、云母电容器、涤纶电容器、铝电解电容器、双联可调电容器上的容量标志，将结果填入表2－5中。表2－5：电容器上标志的识读纪录表操作5：电容器容量的识读要求：识读高频瓷片电容器、云母电容器、涤纶电容器、铝电解电容器、双联可调电容器上的容量标志，将结果填入表2－5中。表2－5：电容器上标志的识读纪录表

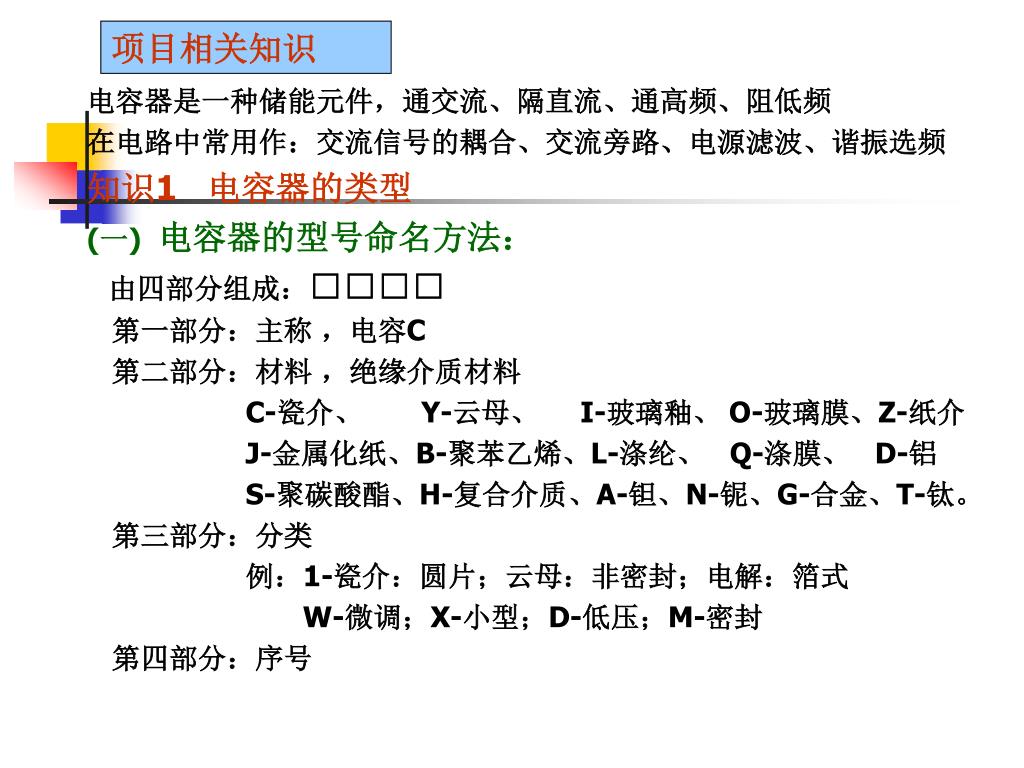

项目相关知识 电容器是一种储能元件，通交流、隔直流、通高频、阻低频在电路中常用作：交流信号的耦合、交流旁路、电源滤波、谐振选频知识1 电容器的类型 (一) 电容器的型号命名方法：由四部分组成：□□□□ 第一部分：主称，电容C 第二部分：材料，绝缘介质材料 C-瓷介、 Y-云母、 I-玻璃釉、 O-玻璃膜、Z-纸介 J-金属化纸、B-聚苯乙烯、L-涤纶、 Q-涤膜、 D-铝 S-聚碳酸酯、H-复合介质、A-钽、N-铌、G-合金、T-钛。　　第三部分：分类例：1-瓷介：圆片；云母：非密封；电解：箔式 W-微调；X-小型；D-低压；M-密封第四部分：序号

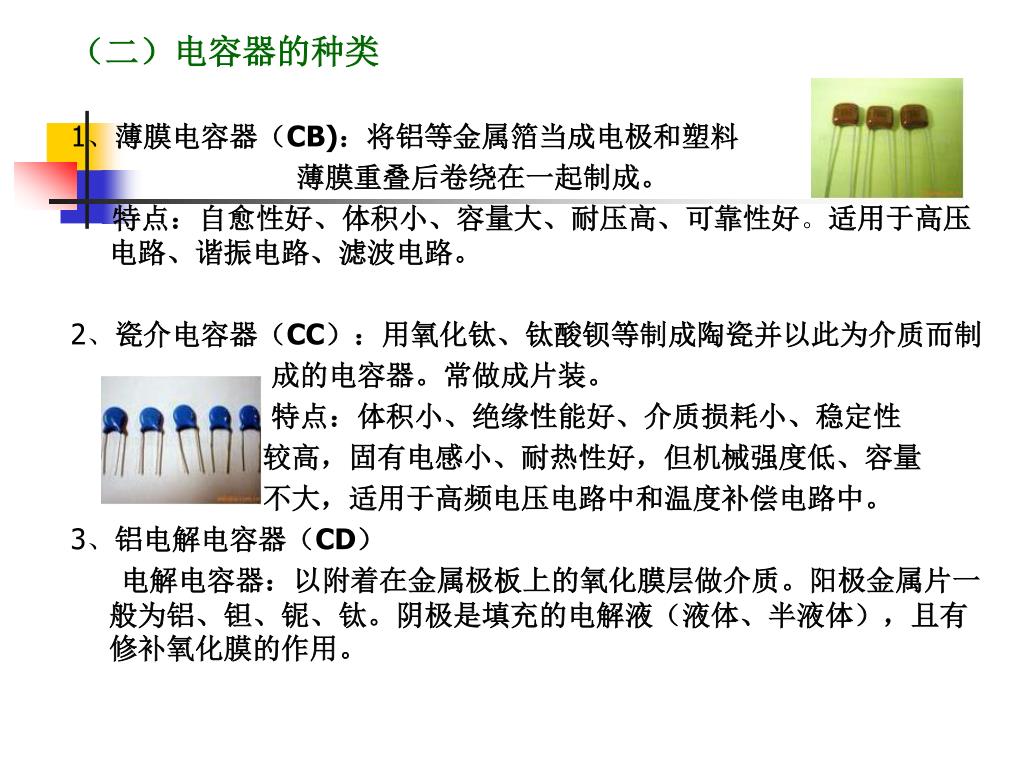

（二）电容器的种类　 1、薄膜电容器（CB)：将铝等金属箔当成电极和塑料薄膜重叠后卷绕在一起制成。特点：自愈性好、体积小、容量大、耐压高、可靠性好。适用于高压电路、谐振电路、滤波电路。 2、瓷介电容器（CC）：用氧化钛、钛酸钡等制成陶瓷并以此为介质而制成的电容器。常做成片装。特点：体积小、绝缘性能好、介质损耗小、稳定性较高，固有电感小、耐热性好，但机械强度低、容量不大，适用于高频电压电路中和温度补偿电路中。 3、铝电解电容器（CD）电解电容器：以附着在金属极板上的氧化膜层做介质。阳极金属片一般为铝、钽、铌、钛。阴极是填充的电解液（液体、半液体），且有修补氧化膜的作用。

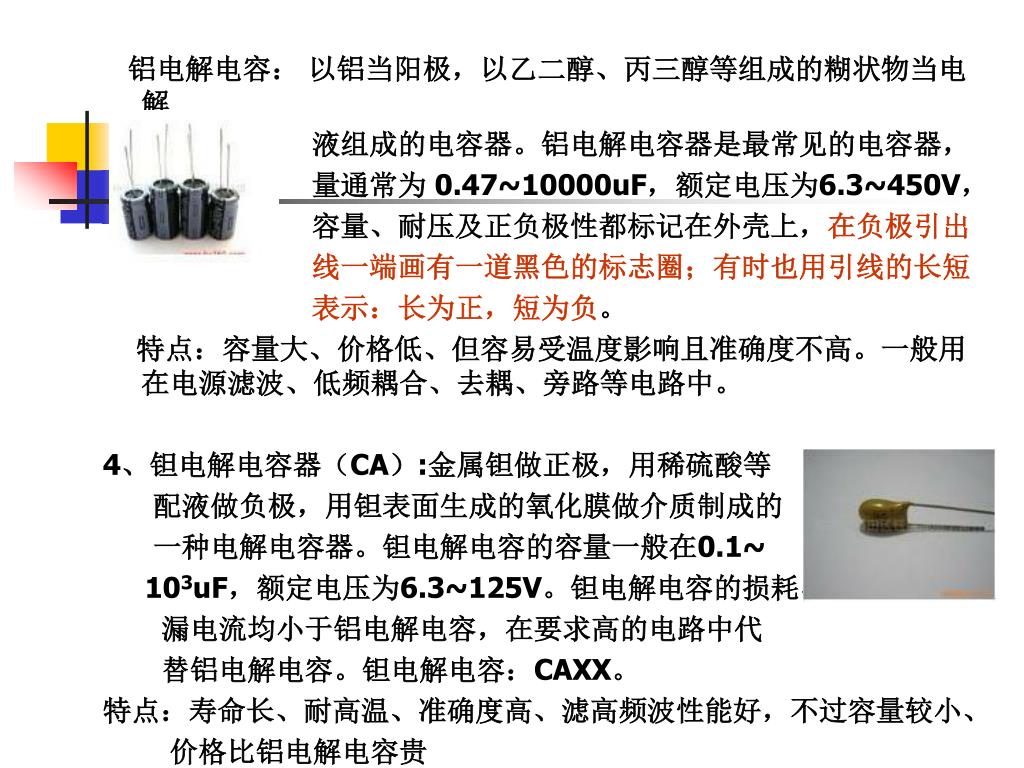

铝电解电容： 以铝当阳极，以乙二醇、丙三醇等组成的糊状物当电解液组成的电容器。铝电解电容器是最常见的电容器，量通常为 0.47~10000uF，额定电压为6.3~450V，容量、耐压及正负极性都标记在外壳上，在负极引出线一端画有一道黑色的标志圈；有时也用引线的长短表示：长为正，短为负。特点：容量大、价格低、但容易受温度影响且准确度不高。一般用在电源滤波、低频耦合、去耦、旁路等电路中。 4、钽电解电容器（CA）:金属钽做正极，用稀硫酸等配液做负极，用钽表面生成的氧化膜做介质制成的一种电解电容器。钽电解电容的容量一般在0.1~ 103uF，额定电压为6.3~125V。钽电解电容的损耗、漏电流均小于铝电解电容，在要求高的电路中代替铝电解电容。钽电解电容：CAXX。特点：寿命长、耐高温、准确度高、滤高频波性能好，不过容量较小、价格比铝电解电容贵

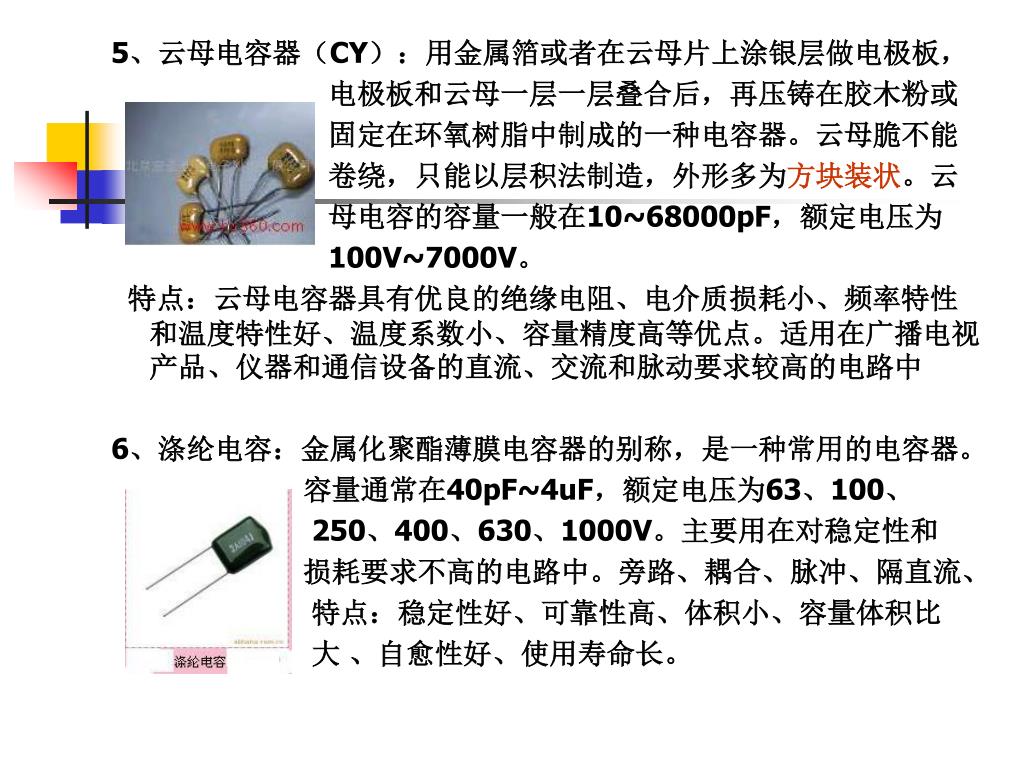

5、云母电容器（CY）：用金属箔或者在云母片上涂银层做电极板，5、云母电容器（CY）：用金属箔或者在云母片上涂银层做电极板，电极板和云母一层一层叠合后，再压铸在胶木粉或固定在环氧树脂中制成的一种电容器。云母脆不能卷绕，只能以层积法制造，外形多为方块装状。云母电容的容量一般在10~68000pF，额定电压为 100V~7000V。特点：云母电容器具有优良的绝缘电阻、电介质损耗小、频率特性和温度特性好、温度系数小、容量精度高等优点。适用在广播电视产品、仪器和通信设备的直流、交流和脉动要求较高的电路中 6、涤纶电容：金属化聚酯薄膜电容器的别称，是一种常用的电容器。容量通常在40pF~4uF，额定电压为63、100、 250、400、630、1000V。主要用在对稳定性和损耗要求不高的电路中。旁路、耦合、脉冲、隔直流、特点：稳定性好、可靠性高、体积小、容量体积比大、自愈性好、使用寿命长。

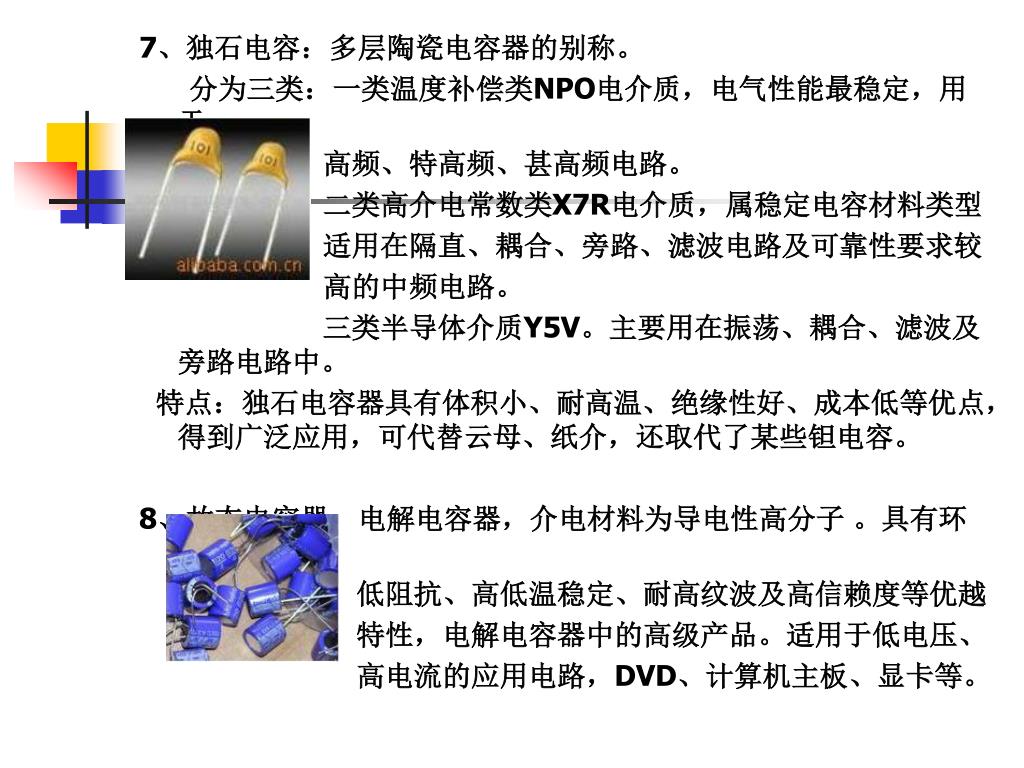

7、独石电容：多层陶瓷电容器的别称。 分为三类：一类温度补偿类NPO电介质，电气性能最稳定，用于高频、特高频、甚高频电路。二类高介电常数类X7R电介质，属稳定电容材料类型适用在隔直、耦合、旁路、滤波电路及可靠性要求较高的中频电路。三类半导体介质Y5V。主要用在振荡、耦合、滤波及旁路电路中。特点：独石电容器具有体积小、耐高温、绝缘性好、成本低等优点，得到广泛应用，可代替云母、纸介，还取代了某些钽电容。 8、故态电容器：电解电容器，介电材料为导电性高分子。具有环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性，电解电容器中的高级产品。适用于低电压、高电流的应用电路，DVD、计算机主板、显卡等。

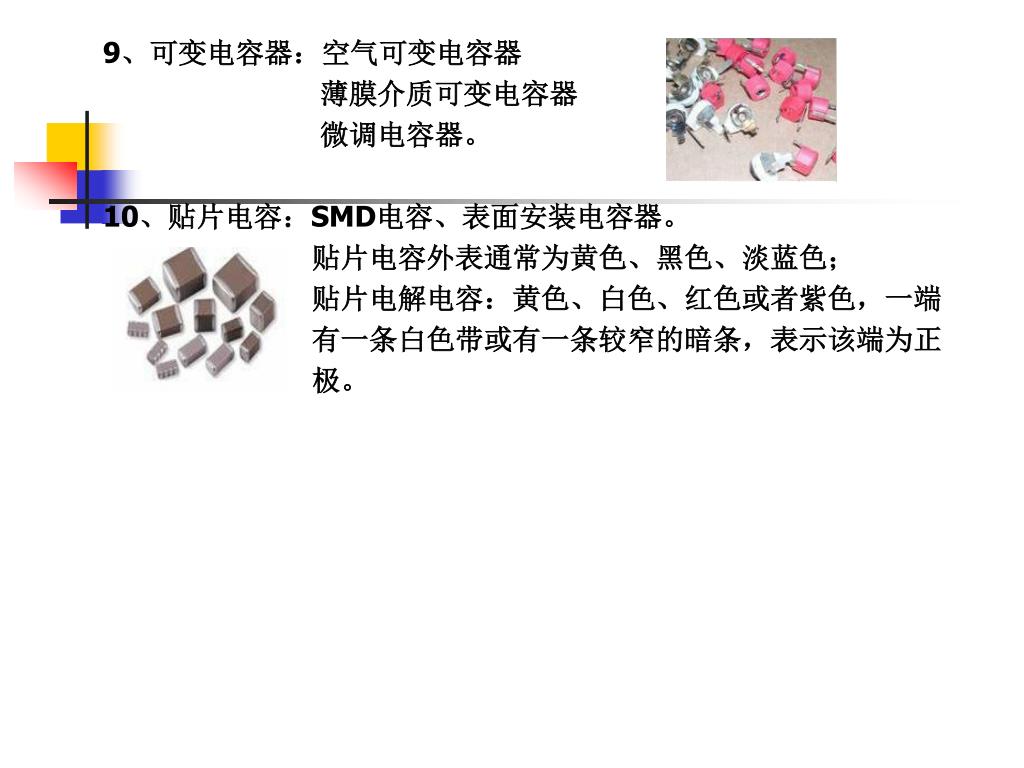

9、可变电容器：空气可变电容器 薄膜介质可变电容器微调电容器。 10、贴片电容：SMD电容、表面安装电容器。贴片电容外表通常为黄色、黑色、淡蓝色；贴片电解电容：黄色、白色、红色或者紫色，一端有一条白色带或有一条较窄的暗条，表示该端为正极。

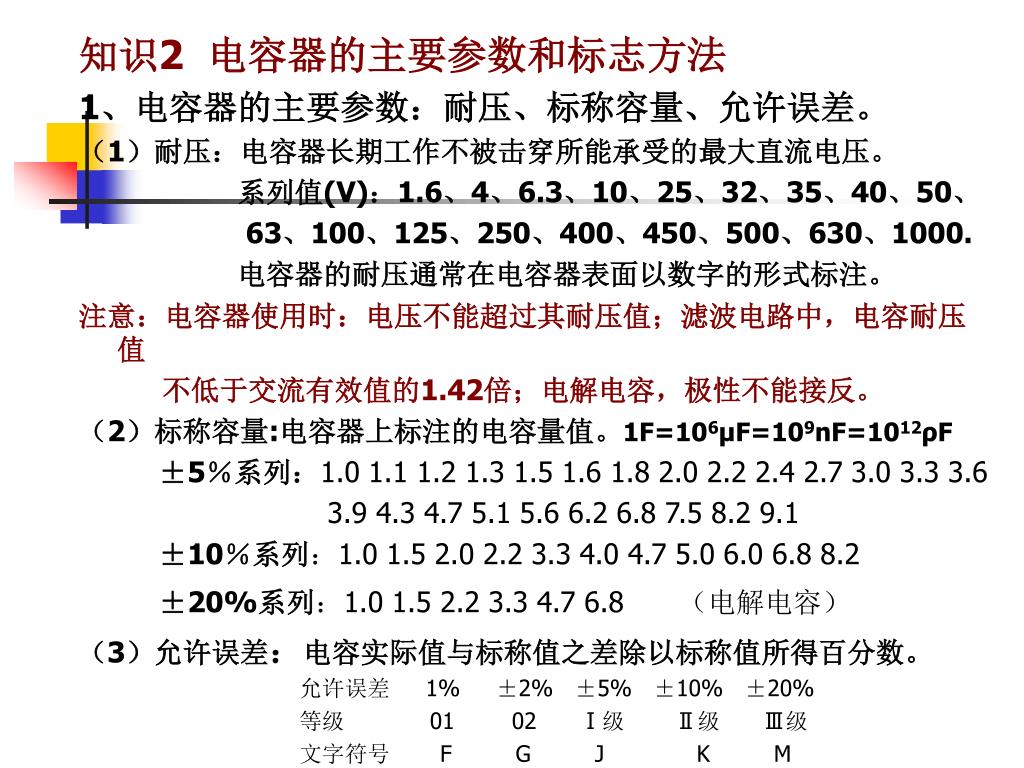

知识2 电容器的主要参数和标志方法 1、电容器的主要参数：耐压、标称容量、允许误差。（1）耐压：电容器长期工作不被击穿所能承受的最大直流电压。系列值(V)：1.6、4、6.3、10、25、32、35、40、50、 63、100、125、250、400、450、500、630、1000. 电容器的耐压通常在电容器表面以数字的形式标注。注意：电容器使用时：电压不能超过其耐压值；滤波电路中，电容耐压值不低于交流有效值的1.42倍；电解电容，极性不能接反。（2）标称容量:电容器上标注的电容量值。1F=106μF=109nF=1012ρF ±5％系列：1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 ±10％系列：1.0 1.5 2.0 2.2 3.3 4.0 4.7 5.0 6.0 6.8 8.2 ±20%系列：1.0 1.5 2.2 3.3 4.7 6.8（电解电容）（3）允许误差：电容实际值与标称值之差除以标称值所得百分数。允许误差 1% ±2% ±5% ±10% ±20% 等级 01 02 Ⅰ级 Ⅱ级 Ⅲ级文字符号 F G J K M

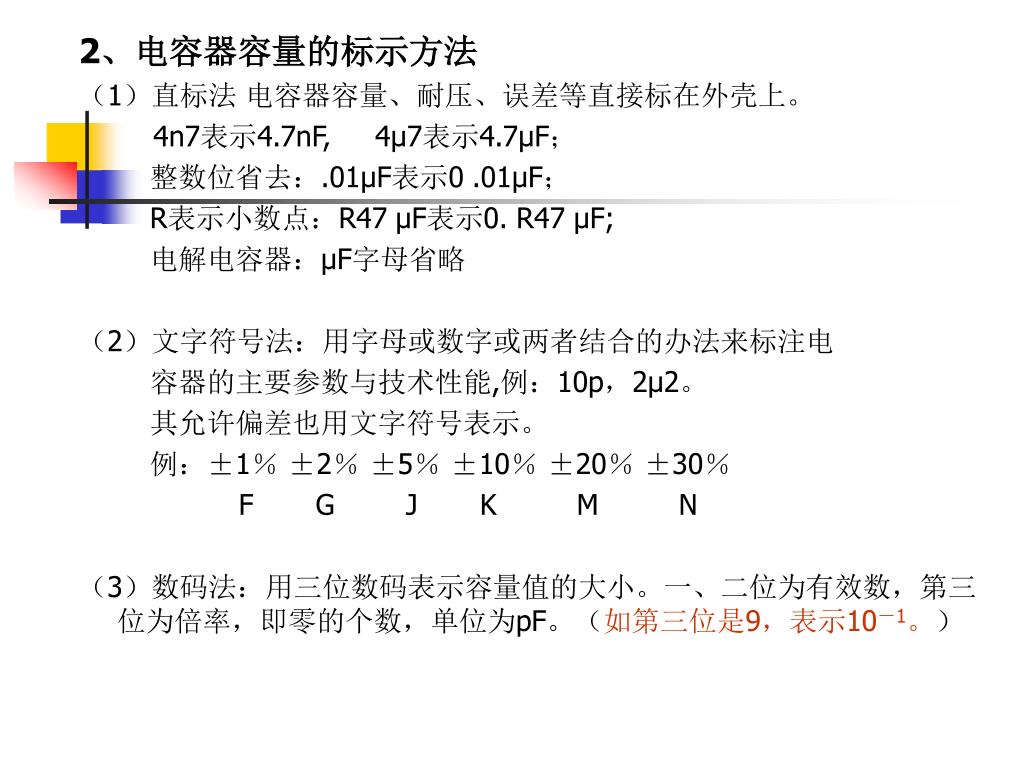

2、电容器容量的标示方法 （1）直标法电容器容量、耐压、误差等直接标在外壳上。 4n7表示4.7nF, 4μ7表示4.7μF；整数位省去：.01μF表示0 .01μF； R表示小数点：R47 μF表示0. R47 μF; 电解电容器：μF字母省略（2）文字符号法：用字母或数字或两者结合的办法来标注电容器的主要参数与技术性能,例：10p，2μ2。其允许偏差也用文字符号表示。例：±1％ ±2％ ±5％ ±10％ ±20％ ±30％ F G J K M N （3）数码法：用三位数码表示容量值的大小。一、二位为有效数，第三位为倍率，即零的个数，单位为pF。（如第三位是9，表示10－1。）

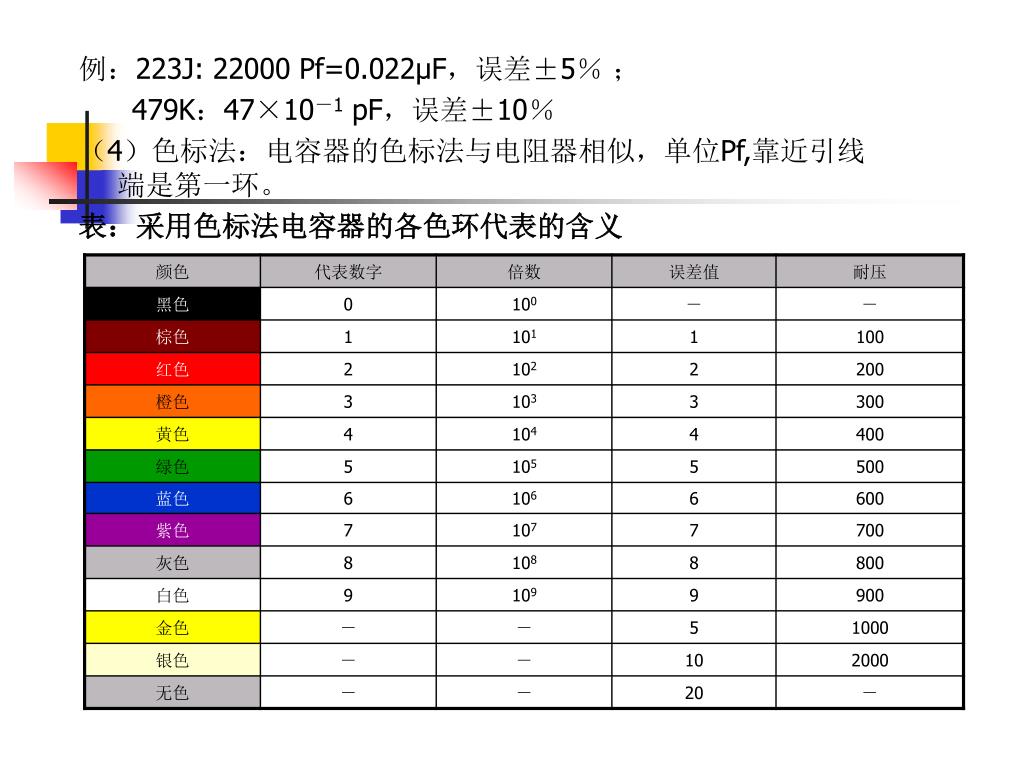

例：223J: 22000 Pf=0.022μF，误差±5％； 479K：47×10－1 pF，误差±10％（4）色标法：电容器的色标法与电阻器相似，单位Pf,靠近引线端是第一环。表：采用色标法电容器的各色环代表的含义

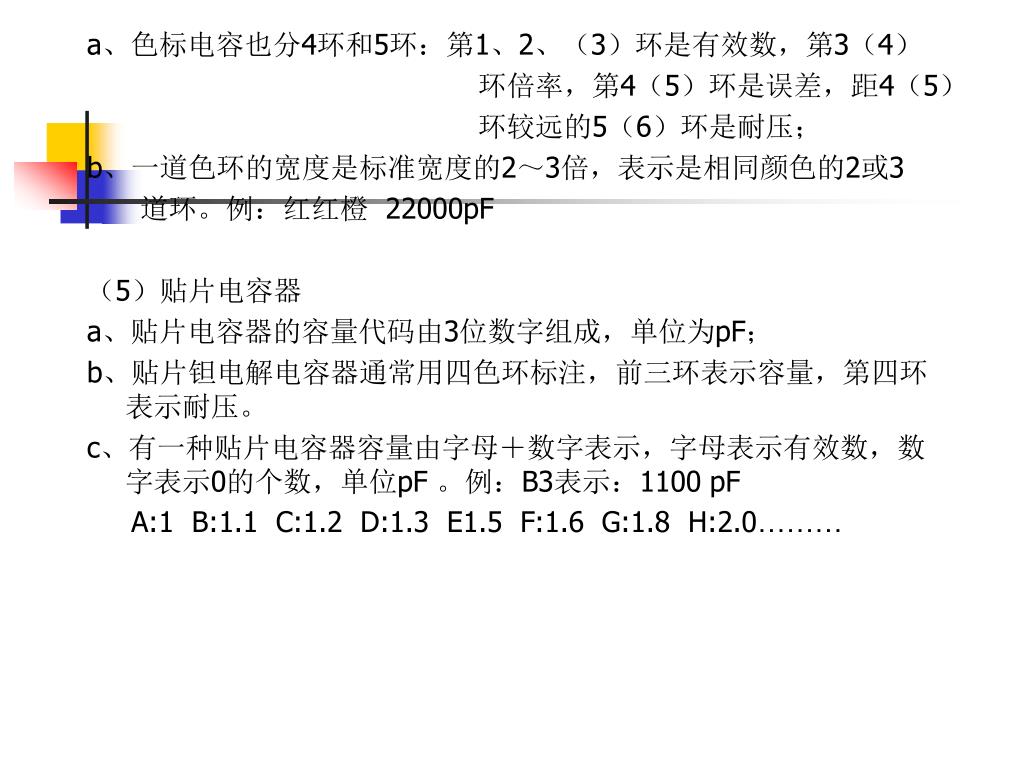

a、色标电容也分4环和5环：第1、2、（3）环是有效数，第3（4）a、色标电容也分4环和5环：第1、2、（3）环是有效数，第3（4）环倍率，第4（5）环是误差，距4（5）环较远的5（6）环是耐压； b、一道色环的宽度是标准宽度的2～3倍，表示是相同颜色的2或3 道环。例：红红橙 22000pF （5）贴片电容器 a、贴片电容器的容量代码由3位数字组成，单位为pF； b、贴片钽电解电容器通常用四色环标注，前三环表示容量，第四环表示耐压。 c、有一种贴片电容器容量由字母＋数字表示，字母表示有效数，数字表示0的个数，单位pF 。例：B3表示：1100 pF A:1 B:1.1 C:1.2 D:1.3 E1.5 F:1.6 G:1.8 H:2.0………

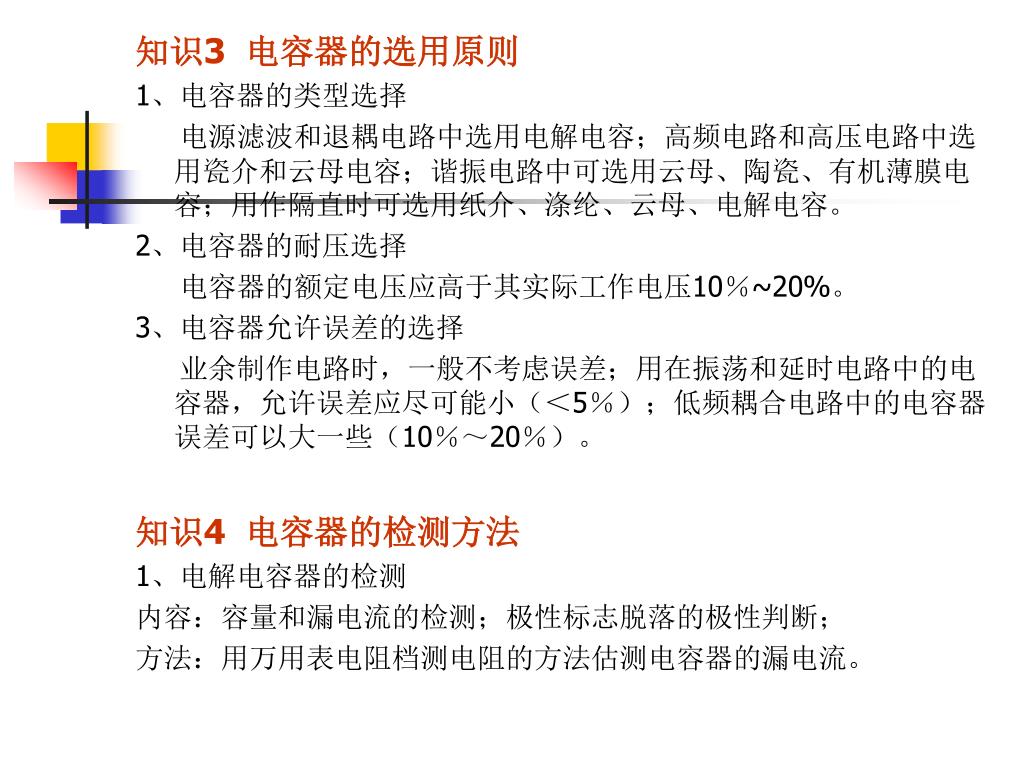

知识3 电容器的选用原则 1、电容器的类型选择电源滤波和退耦电路中选用电解电容；高频电路和高压电路中选用瓷介和云母电容；谐振电路中可选用云母、陶瓷、有机薄膜电容；用作隔直时可选用纸介、涤纶、云母、电解电容。 2、电容器的耐压选择电容器的额定电压应高于其实际工作电压10％~20%。 3、电容器允许误差的选择业余制作电路时，一般不考虑误差；用在振荡和延时电路中的电容器，允许误差应尽可能小（＜5％）；低频耦合电路中的电容器误差可以大一些（10％～20％）。知识4 电容器的检测方法 1、电解电容器的检测内容：容量和漏电流的检测；极性标志脱落的极性判断；方法：用万用表电阻档测电阻的方法估测电容器的漏电流。

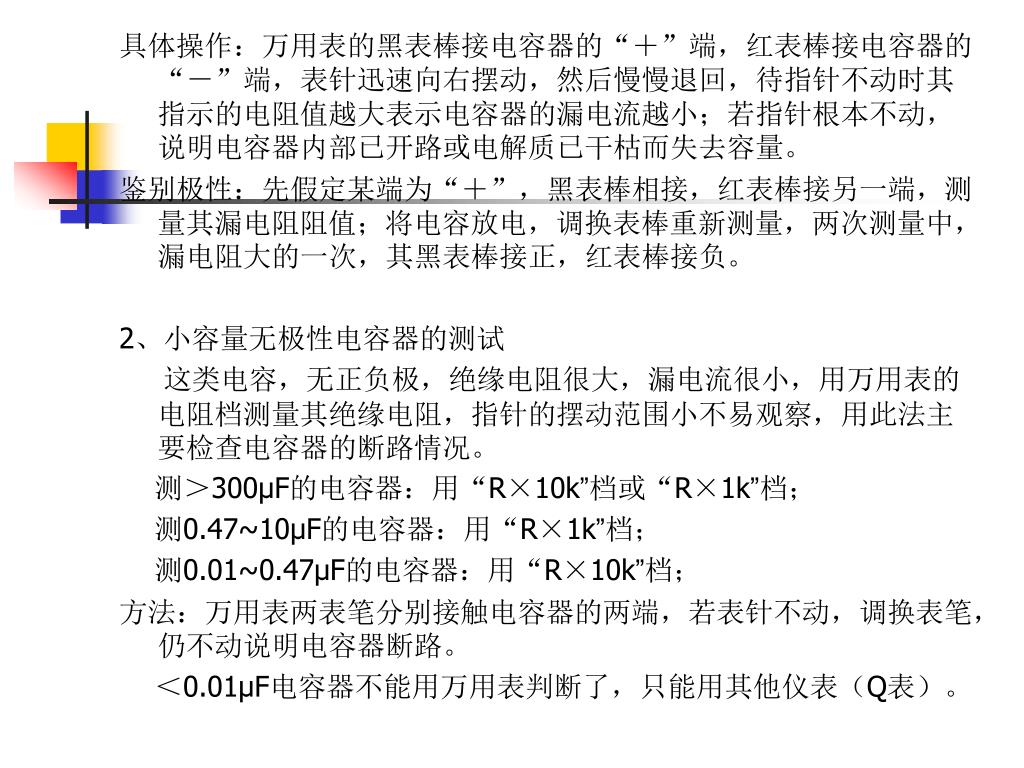

具体操作：万用表的黑表棒接电容器的“＋”端，红表棒接电容器的“－”端，表针迅速向右摆动，然后慢慢退回，待指针不动时其指示的电阻值越大表示电容器的漏电流越小；若指针根本不动，说明电容器内部已开路或电解质已干枯而失去容量。具体操作：万用表的黑表棒接电容器的“＋”端，红表棒接电容器的“－”端，表针迅速向右摆动，然后慢慢退回，待指针不动时其指示的电阻值越大表示电容器的漏电流越小；若指针根本不动，说明电容器内部已开路或电解质已干枯而失去容量。鉴别极性：先假定某端为“＋”，黑表棒相接，红表棒接另一端，测量其漏电阻阻值；将电容放电，调换表棒重新测量，两次测量中，漏电阻大的一次，其黑表棒接正，红表棒接负。 2、小容量无极性电容器的测试这类电容，无正负极，绝缘电阻很大，漏电流很小，用万用表的电阻档测量其绝缘电阻，指针的摆动范围小不易观察，用此法主要检查电容器的断路情况。测＞300μF的电容器：用“R×10k”档或“R×1k”档；测0.47~10μF的电容器：用“R×1k”档；测0.01~0.47μF的电容器：用“R×10k”档；方法：万用表两表笔分别接触电容器的两端，若表针不动，调换表笔，仍不动说明电容器断路。＜0.01μF电容器不能用万用表判断了，只能用其他仪表（Q表）。

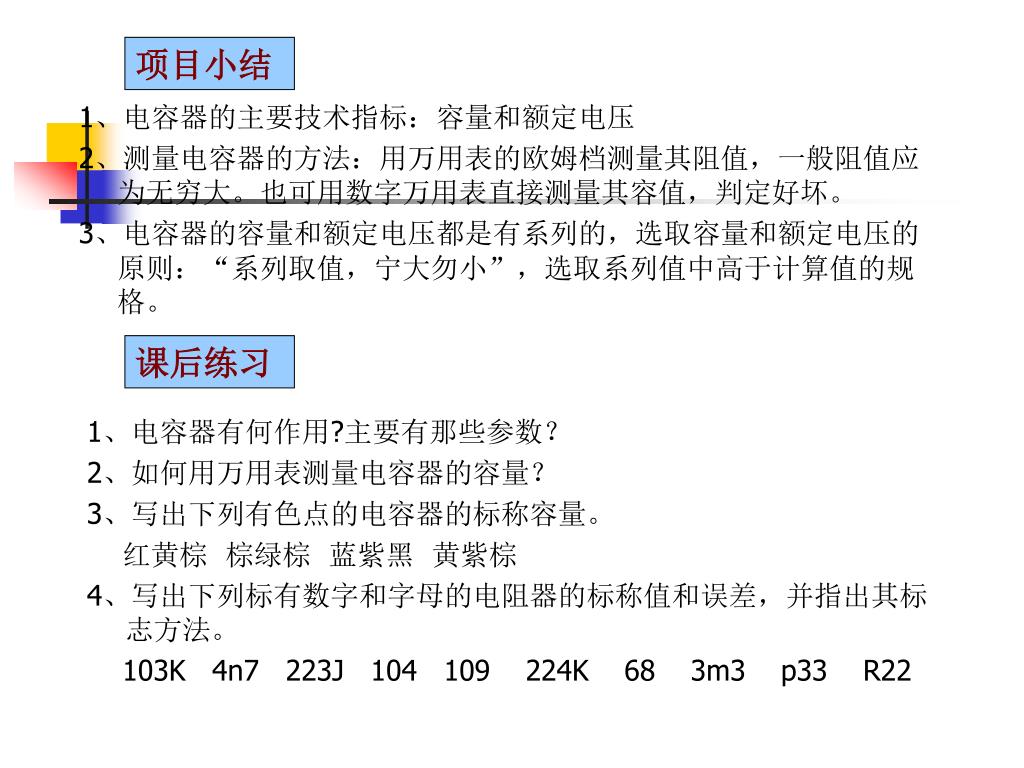

1、电容器的主要技术指标：容量和额定电压 2、测量电容器的方法：用万用表的欧姆档测量其阻值，一般阻值应为无穷大。也可用数字万用表直接测量其容值，判定好坏。 3、电容器的容量和额定电压都是有系列的，选取容量和额定电压的原则：“系列取值，宁大勿小”，选取系列值中高于计算值的规格。项目小结课后练习 1、电容器有何作用?主要有那些参数？ 2、如何用万用表测量电容器的容量？ 3、写出下列有色点的电容器的标称容量。红黄棕棕绿棕蓝紫黑黄紫棕 4、写出下列标有数字和字母的电阻器的标称值和误差，并指出其标志方法。 103K 4n7 223J 104 109 224K 68 3m3 p33 R22
