Be-103 水陆多用途飞机 技术说明书

Northeast Asia. Be-103 水陆多用途飞机 技术说明书. Northeast Asia. 飞机概况. 功能 . 俄罗斯生产的 Be-103 轻型水陆多用途飞机，是按照俄罗斯航空适航条例 23 部（ АП-23 ）研制生产的， 2001 年 12 月取得俄罗斯适航证， 2003 年 07 月取得美国（ FAA ）适航证，并 计划 于 2005 年底取得中国适航证。该机 1997 年 07 月 15 日首飞， 2003 年首批销往美国 3 架，目前申请订货数量已达 100 多架。. Be-103 飞机性能优越、广泛 用于 ： 客货运输；

vanya
Download Presentation

Be-103 水陆多用途飞机 技术说明书

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Northeast Asia Be-103 水陆多用途飞机技术说明书

  2. Northeast Asia 飞机概况. • 功能. • 俄罗斯生产的Be-103轻型水陆多用途飞机，是按照俄罗斯航空适航条例23部（АП-23）研制生产的，2001年12月取得俄罗斯适航证，2003年07月取得美国（FAA）适航证，并计划于2005年底取得中国适航证。该机1997年07月15日首飞，2003年首批销往美国3架，目前申请订货数量已达100多架。 Be-103飞机性能优越、广泛用于： 客货运输； 海洋生态监测、海洋执法； 缉私缉毒； 国界、林区、水域巡逻； 防火监测； 紧急救护； 旅游观光。Be-103飞机有多种机型： 客运飞机, 客货两用飞机, 货运飞机, 巡逻机. 该飞机的基本配置已经取得了日间VFR飞行的许可证。

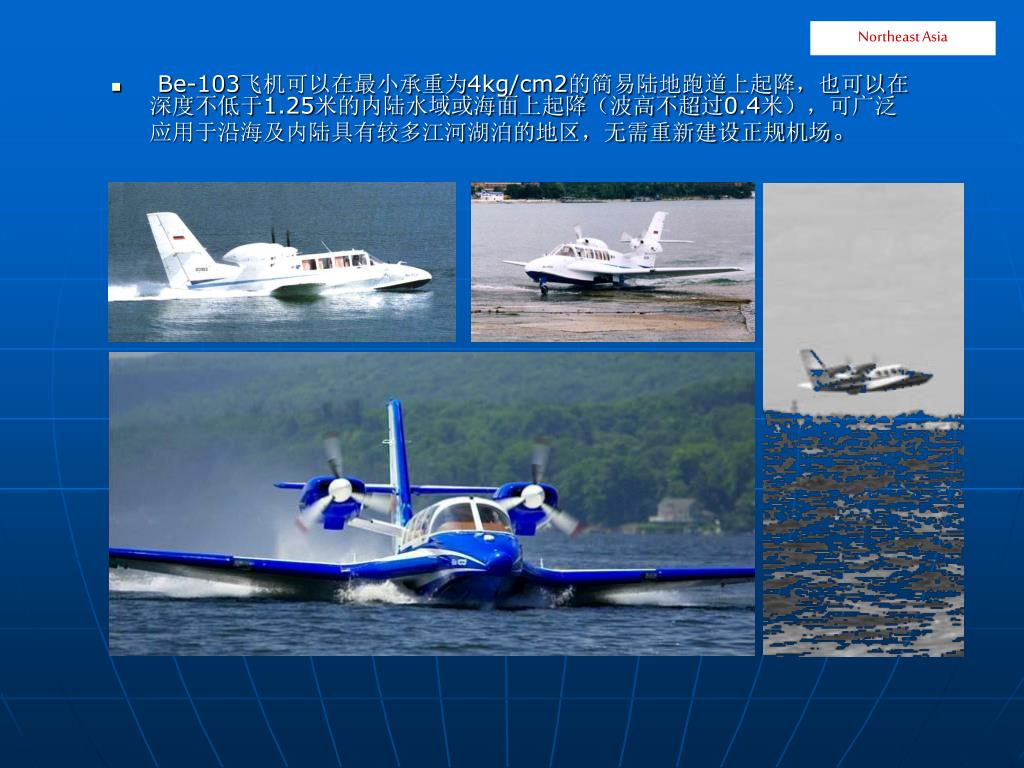

  3. Northeast Asia • Be-103飞机可以在最小承重为4kg/cm2的简易陆地跑道上起降，也可以在深度不低于1.25米的内陆水域或海面上起降（波高不超过0.4米），可广泛应用于沿海及内陆具有较多江河湖泊的地区，无需重新建设正规机场。

  4. Northeast Asia 飞机概况简述 • 机体 • Be-103为下单翼、前三点式起落架，起落架分别位于机舱前部和机舱中部的左右舷，配有全能型水平稳定仪，在水面上降落时会给予机身特别的稳定性并提高飞机的耐航性。 • Be-103的机身采取了铆合式结构，为了便于飞机在海面上起降，大量使用了防腐蚀的铝合金复合材料和玻璃纤维复合材料，具有较强的防腐性。

  5. Northeast Asia • 发动机 • Be-103装有两台IO360ES4 型活塞式发动机，单台功率为210马力，该发动机是由美国的Teledyne Continental航空发动机制造公司生产，已取得美国的FAA E1CE型认证，并早在1995年11月28日获得俄罗斯的认证No.84-D。装有直径为1.83米的MTV12型螺旋桨。螺旋桨是由德国MT-Propeller公司生产，1999年11月12日获得俄罗斯ST173-VV。的认证 • 飞机的两个油箱设置在机翼中部，两个燃烧气缸位于引擎的塔门内。燃料系统的总容量不少于343公升。飞机使用的燃料为100/100LL 及AV GAS100型航空汽油。根据SAE的分类方法，能够在飞机全部工作温度下使用的机油为15 W-50, 20W-50, SAE30或10 W30。 • 发动机的电机控制系统包括两个阀门控制器，推进器控制杆和两个油料混合调整控制杆。电子点火系统具有地面和空中点火功能（3000米高度，气温在-55С至+45С）。点火系统的启动及发动机的启动由一个标准点火开关控制，并由锁匙锁定。 • 为了控制发动机的正常工作，驾驶舱内安装了以下的仪器仪表： • 电子转速表； • 测量气缸盖及排气温度的双重测量表； • 两台机油温度和压力表； • 两台对进气管气压和燃料压强的组合测量仪； • 舱外大气温度表（左舷和右舷）；

  6. Northeast Asia • 航空电子设备 • Be-103的控制/导航设备和导航/着陆系统符合AP23适航证书的标准，实现昼夜全天候操纵，在所有本地及海外航线上，允许飞行员在任意飞行高度及速度上，根据当前的导航要求，手动控制飞机的导航。 • VFR飞行所要求的基本配备包含以下设备和系统： • 仪表: • MD 90BLET航空时钟 • С 2400 L4VT 指南针 • Model 2118B 加速表 • P/N 5934 PAM-3 高度表 • P/N 8000 气温计（具有C307P传输器） • SVVD-103-BM 大气数据测量系统 • 导航装置: • KX 165 通讯、导航系统 • KR 87自动定位仪 • KI 227-01无线电磁指示器（KR 87的一部分） • 通讯系统: • KY 196A 甚高频电台 • KMA 24 机内通话系统; • Р-855A1 VHF波段应急电台； • Н10-13.4 (Н10-40)飞行员耳机； • 在取得IFR飞行许可后，还有一些设备仪表可以选装在飞机上，包括： • KEA 130A 气压高度表； • P/N 7040 升降速度表； • 510-44A 姿态指示器； • KCS 55A 方位仪； • KN 63 测距仪； • KT 70 应答机； • KLN 89В 卫星定位(GPS)系统； • RDR 2000 气象雷达； • KOSPAS-ARB-PK10紧急救生舱； • 飞机的电源系统包括两台主交流发电机，美国Teledyne Continental公司生产的 ТСМ 653344 1.7KW (60A) 交流/直流转换器，VARTA生产的 F20/17H1CT-2额定电压为28.5V的 应急电源。 • 为保障飞行控制和导航设备正常运转，除了主交流发电机，Be-103还安装有一套3相交流电源系统，包含有主变压器及应急静态变压器。

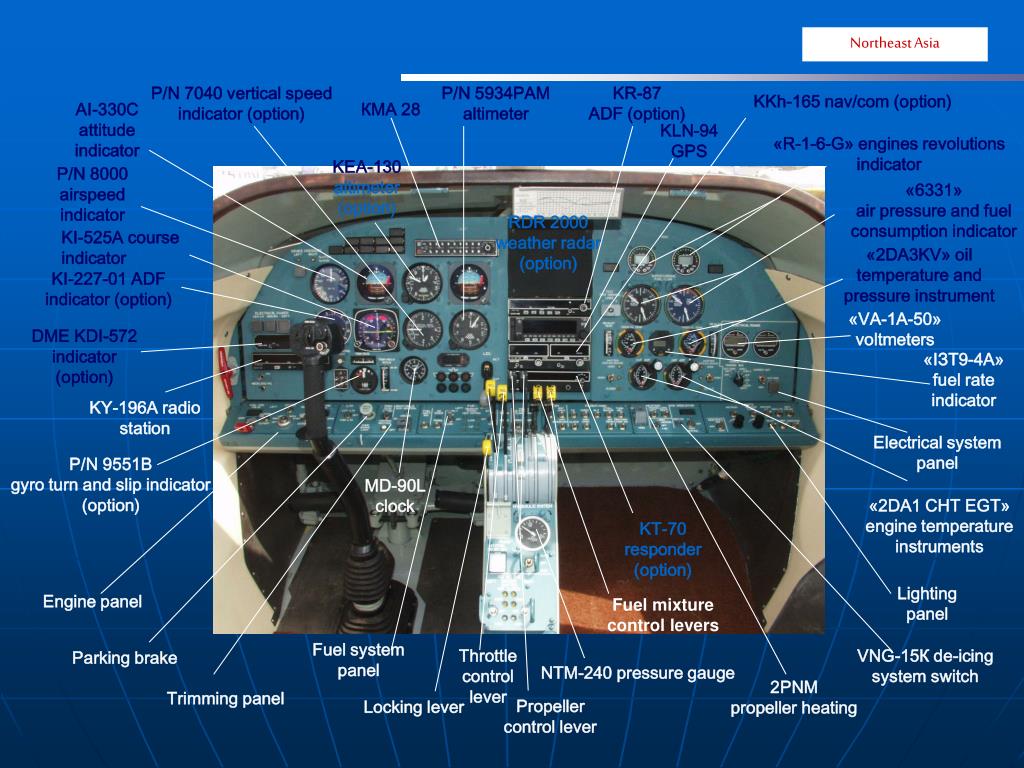

  7. Northeast Asia P/N 7040 vertical speed indicator (option) P/N 5934РАМ altimeter KR-87 ADF (option) KKh-165nav/com (option) КМА 28 AI-330Cattitude indicator KLN-94GPS «R-1-6-G» engines revolutions indicator KEA-130altimeter (option) P/N 8000airspeed indicator «6331» air pressure and fuel consumption indicator RDR 2000 weather radar (option) KI-525Acourse indicator «2DA3KV» oil temperature and pressure instrument KI-227-01 ADF indicator (option) «VA-1A-50» voltmeters DME KDI-572 indicator (option) «IЗТ9-4А» fuel rate indicator KY-196A radio station Electrical system panel P/N 9551Bgyro turn and slip indicator (option) «2DA1CHT EGT» engine temperature instruments MD-90Lclock KT-70 responder (option) Lighting panel Engine panel Fuel mixture control levers Fuel system panel Throttle control lever VNG-15К de-icing system switch Parking brake NТМ-240 pressure gauge 2PNМ propeller heating Trimming panel Propeller control lever Locking lever

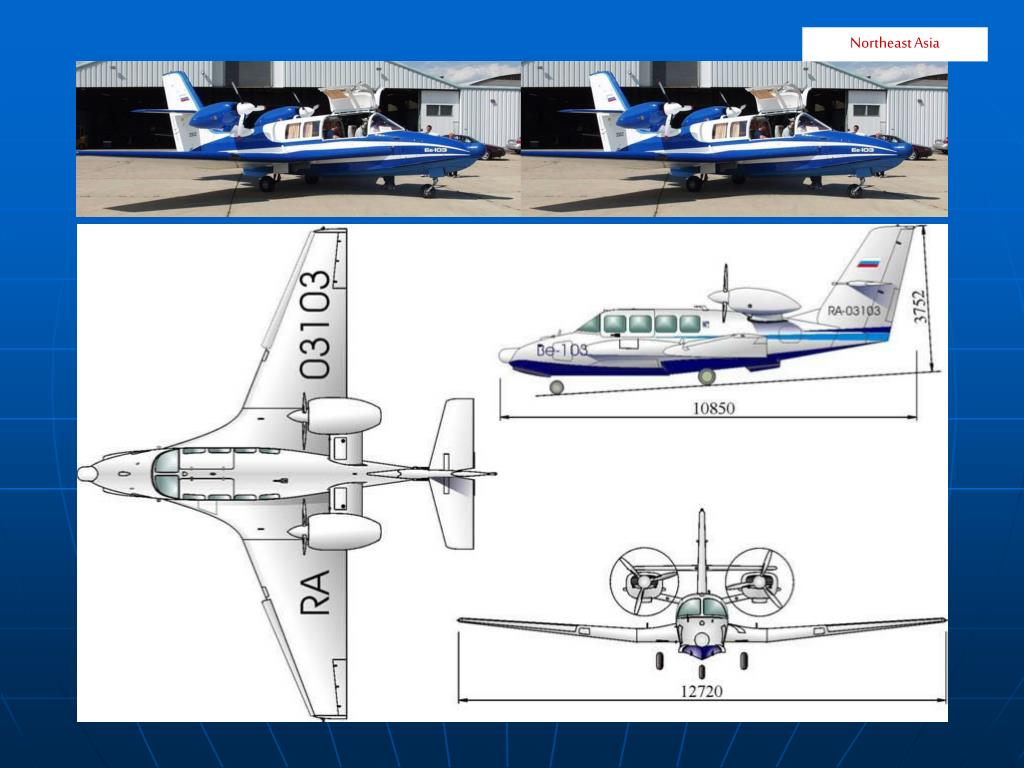

  8. Northeast Asia 主要性能指标 • 设计重量 • 最大起飞重量 2269公斤 • 空载重量 (携带VFR设备) 1782公斤 • 油箱容量 245公斤 • 商载重量 332公斤 • 运行重量 1887公斤 • 尺寸参数 • 长度 10.65米 • 高度 3.757米 • 翼展宽度 12.72米 • 轮距 2.273米 • 轴距 4.064米 • 每飞行单位之负载 (地面) 4 kg/cm²

  9. Northeast Asia

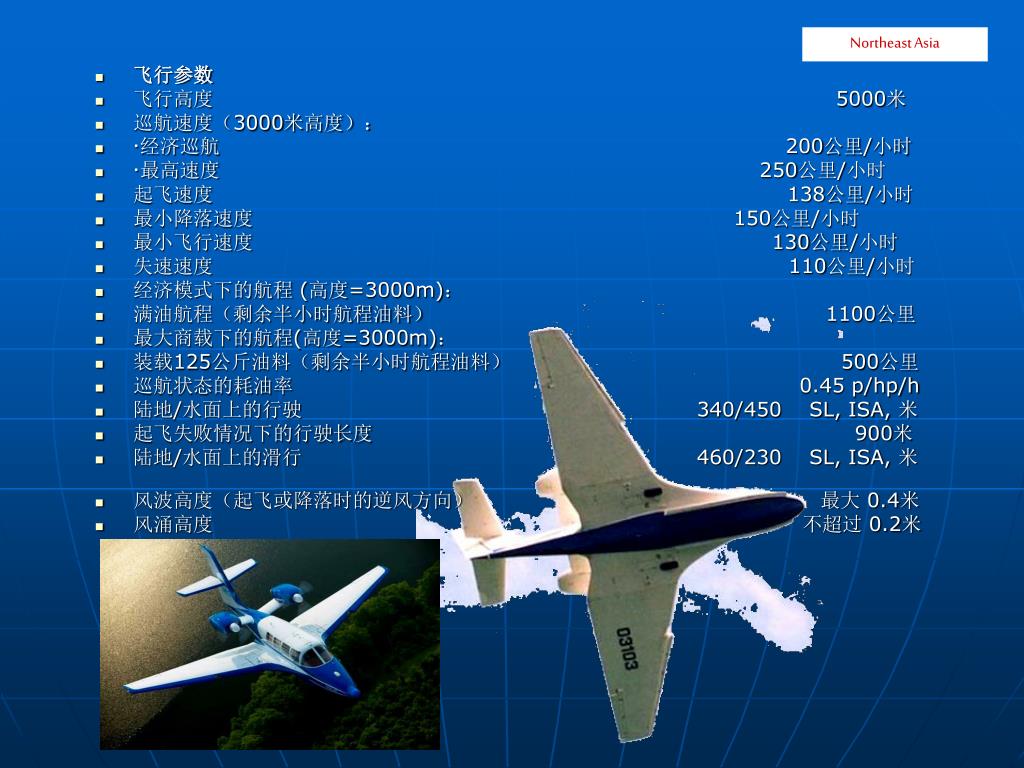

  10. Northeast Asia • 飞行参数 • 飞行高度 5000米 • 巡航速度（3000米高度）： • ·经济巡航 200公里/小时 • ·最高速度 250公里/小时 • 起飞速度 138公里/小时 • 最小降落速度 150公里/小时 • 最小飞行速度 130公里/小时 • 失速速度 110公里/小时 • 经济模式下的航程 (高度=3000m)： • 满油航程（剩余半小时航程油料） 1100公里 • 最大商载下的航程(高度=3000m)： • 装载125公斤油料（剩余半小时航程油料） 500公里 • 巡航状态的耗油率 0.45 p/hp/h • 陆地/水面上的行驶 340/450 SL, ISA, 米 • 起飞失败情况下的行驶长度 900米 • 陆地/水面上的滑行 460/230 SL, ISA, 米 • 风波高度（起飞或降落时的逆风方向） 最大 0.4米 • 风涌高度 不超过 0.2米

  11. Northeast Asia • 乘客安全性 • Be-103机身用防水隔层将机舱的各部分分隔开，以保证其在水上的可漂浮性。在机舱没有受到损毁的情况下，Be-103在水中的浮力满足俄罗斯的AP-23标准，以保证一旦机舱的某一部分进水，飞机仍能有足够的浮力漂浮在水面上。 • Be-103为机组成员和每位乘客都配备了ASZh-63P或AS-2000型救生衣，R-855紧急呼救无线电以及紧急救护医药箱。机舱有一个主出口和一个应急出口，分别位于机身的左舷和右舷。同时配备有KOSPAS-SARSAT应急卫星定位发射装置，便于搜索队能迅速找到飞机的出事地点。

  12. Passengers’ Luggage compartment seats Pilot seat Northeast Asia • 使用数据. • 使用年限 • 使用年限，飞行小时数 15000 • 使用年数 20 • 起落次数（陆地） 10000 • 起落次数（海面） 8000

  13. Northeast Asia • 对着陆面（水面或陆地跑道）的使用要求 • Be-103的机场和停泊地必须满足一定的要求，同时一套停泊装置也可以帮助飞机在风速达到40英里/小时的情况下稳定地在水面上停泊。起飞/着陆所使用的水面必须满足着陆所需的长度和深度，并有信号灯和风向标。飞机在该水面上停泊时还需要有锚或者滑台。 • 飞机跑道或者水面必须为飞机留出5米的爬升高度以便于起降。 • 跑道最小尺寸： • 长度 1100米 • 宽度 100米 • 深度（无浪） 1.25米 • 深度（波浪高度不超过0.5米） 1.5米 • 滑台尺寸： • 水下部分长度（最小） 13米 • 宽度（最小） 10米 • 低端深度 1.7米 • 滑道坡度 1:10 • 飞机进入或离开水面的过程可以由其自身引擎或绞盘完成牵引。飞机在水面上滑行时可由快艇通过特制的尼龙绳进行牵引。
