  1. 二、胆 系

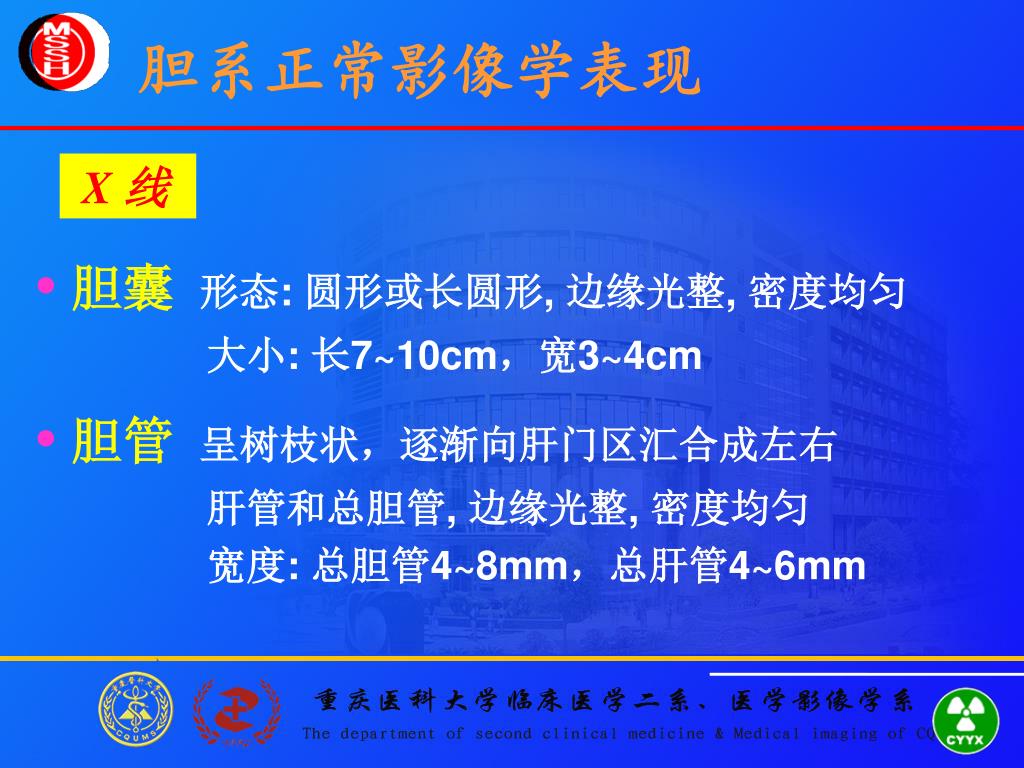

  2. 胆系正常影像学表现 X 线 • 胆囊形态: 圆形或长圆形, 边缘光整, 密度均匀 大小: 长7~10cm，宽3~4cm • 胆管呈树枝状，逐渐向肝门区汇合成左右 肝管和总胆管, 边缘光整, 密度均匀 宽度: 总胆管4~8mm，总肝管4~6mm

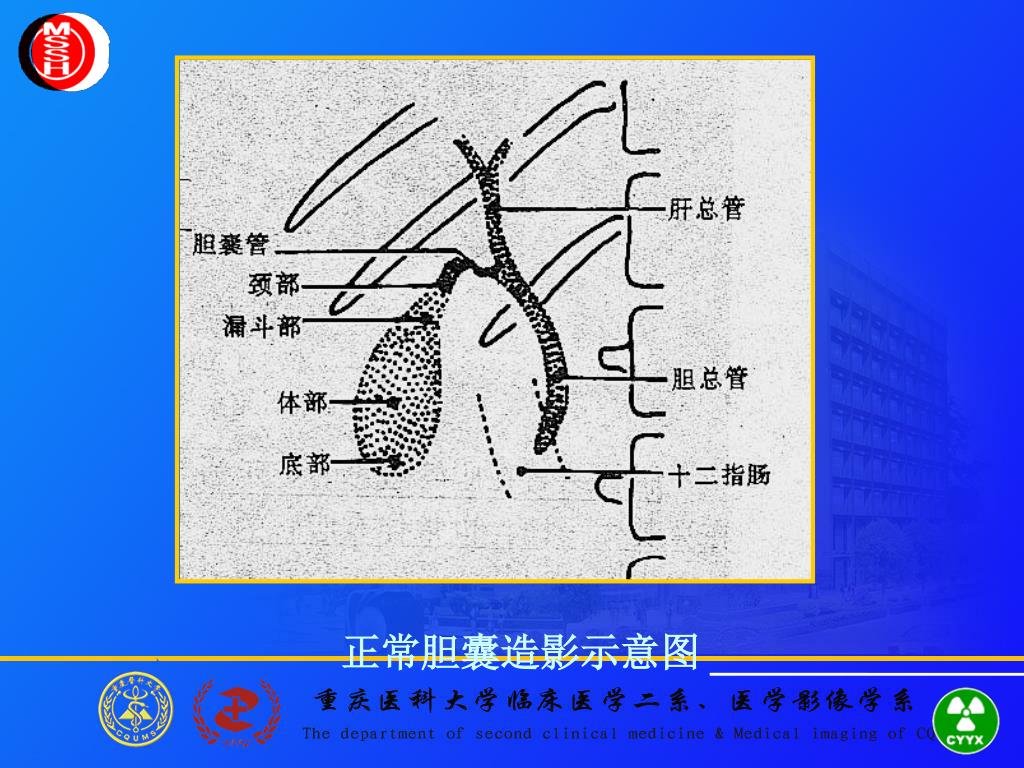

  3. 正常胆囊造影示意图

  4. 正常胆囊

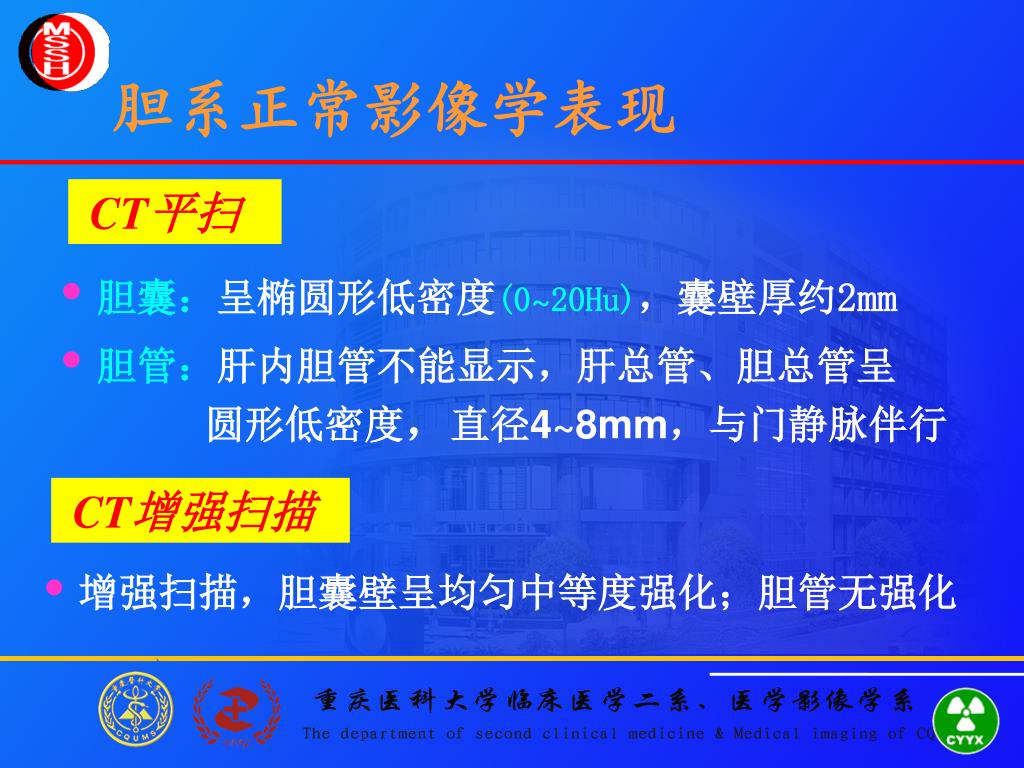

  5. CT平扫 胆系正常影像学表现 • 胆囊：呈椭圆形低密度(0~20Hu)，囊壁厚约2mm • 胆管：肝内胆管不能显示，肝总管、胆总管呈 圆形低密度，直径4~8mm，与门静脉伴行 CT增强扫描 • 增强扫描，胆囊壁呈均匀中等度强化；胆管无强化

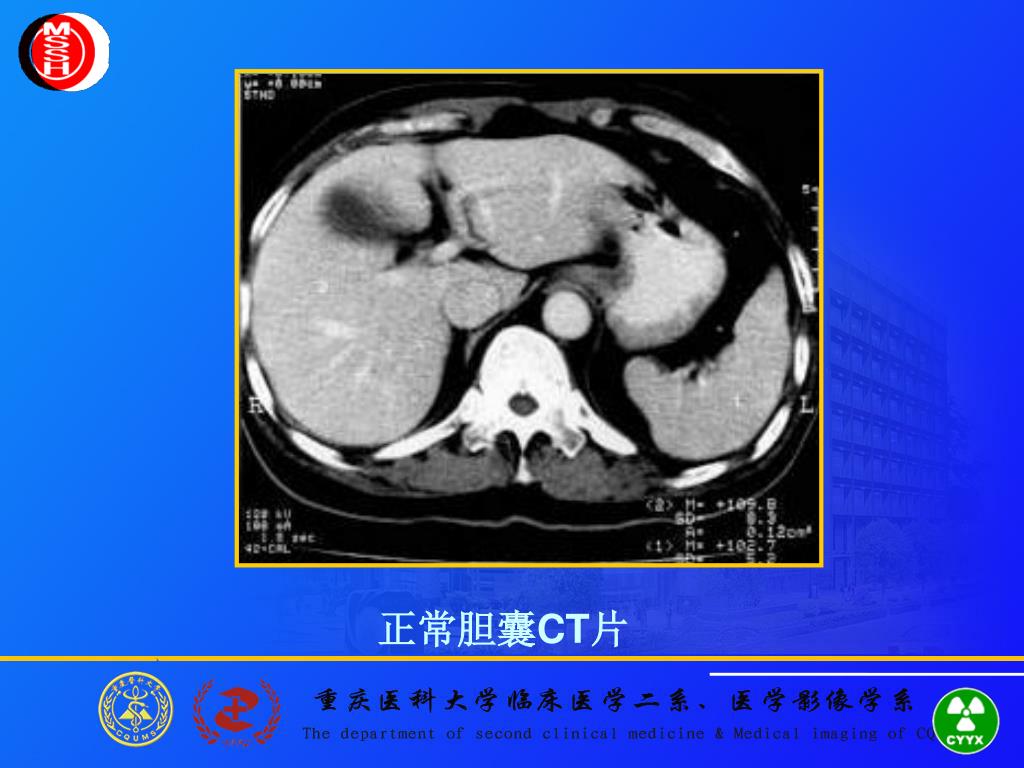

  6. 正常胆囊CT片

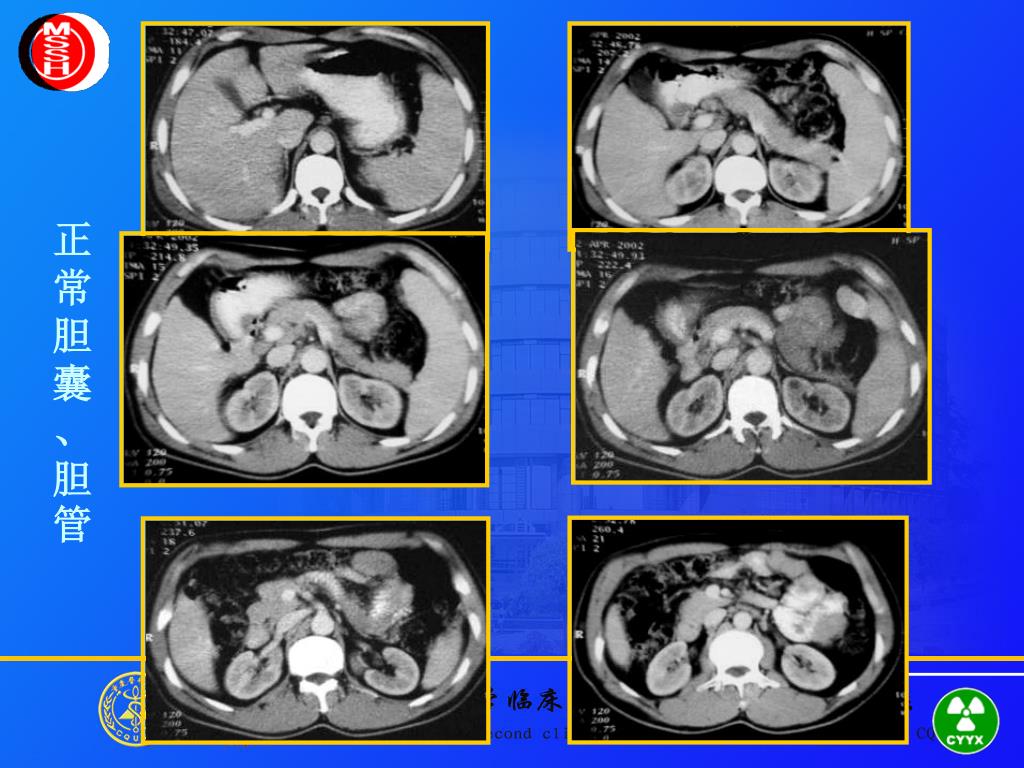

  7. 正常胆囊、胆管

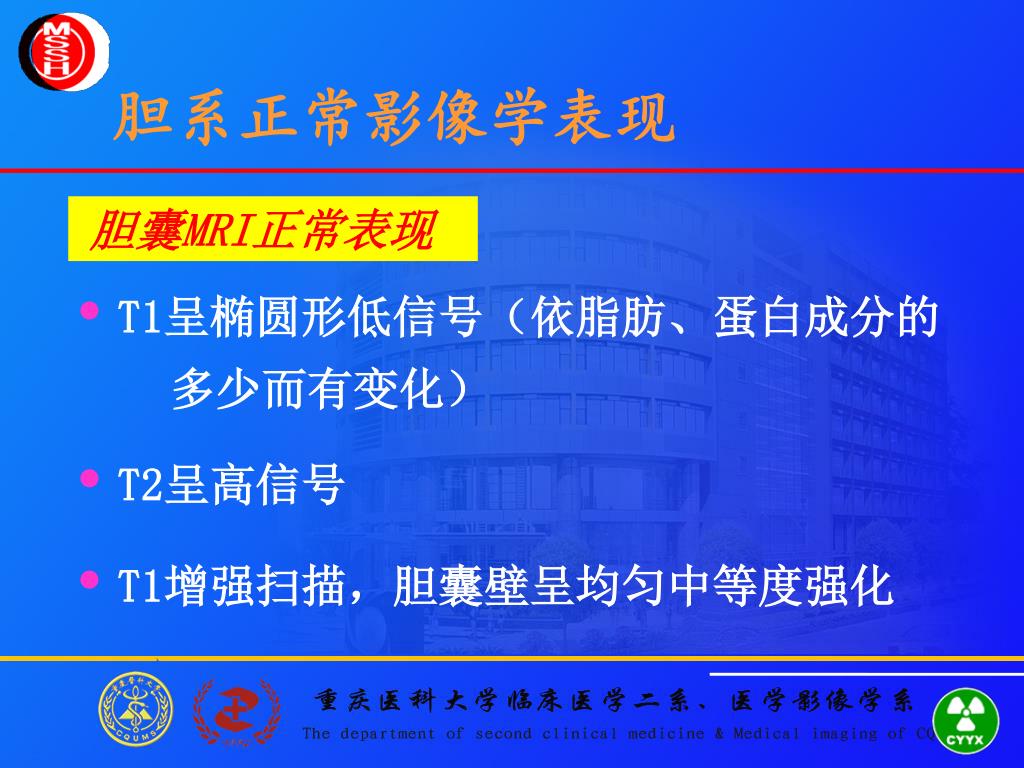

  8. 胆囊MRI正常表现 胆系正常影像学表现 • T1呈椭圆形低信号（依脂肪、蛋白成分的 多少而有变化） • T2呈高信号 • T1增强扫描，胆囊壁呈均匀中等度强化

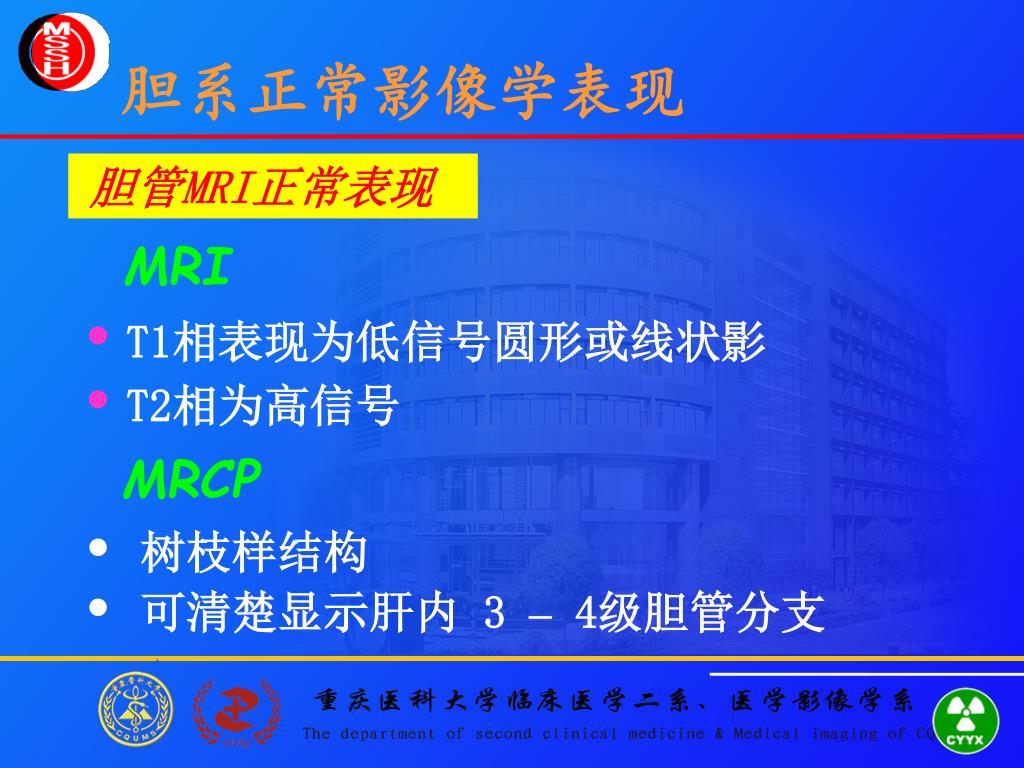

  9. 胆管MRI正常表现 MRI 胆系正常影像学表现 • T1相表现为低信号圆形或线状影 • T2相为高信号 MRCP •树枝样结构 •可清楚显示肝内 3 – 4级胆管分支

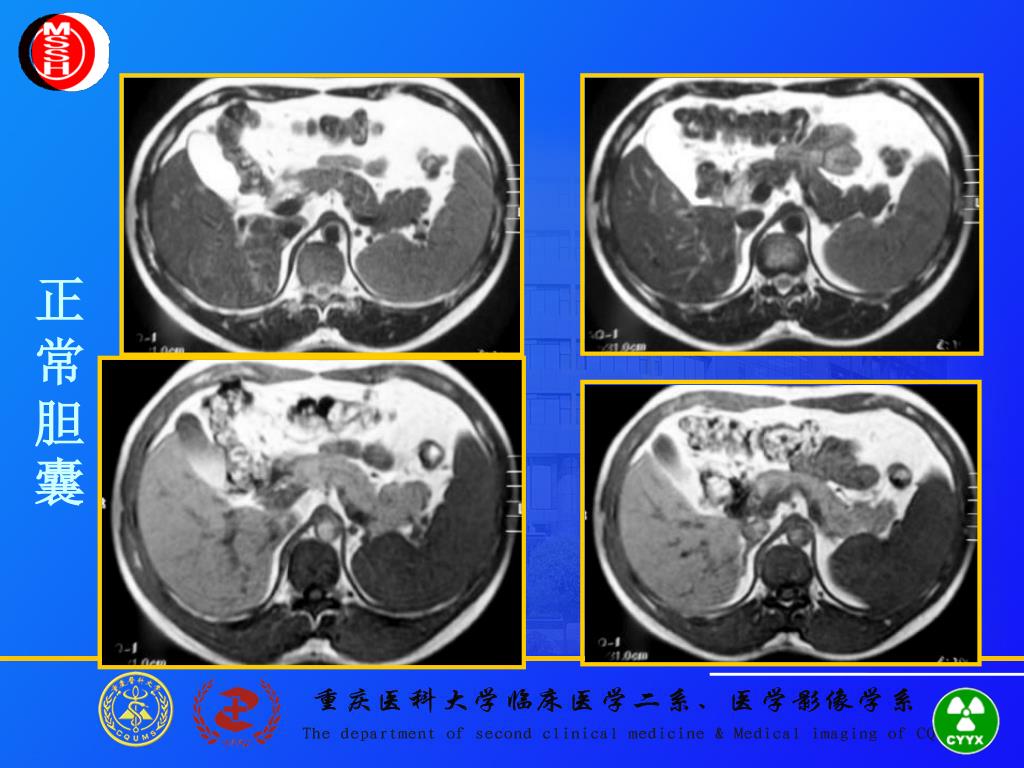

  10. 正常胆囊

  11. MRCP

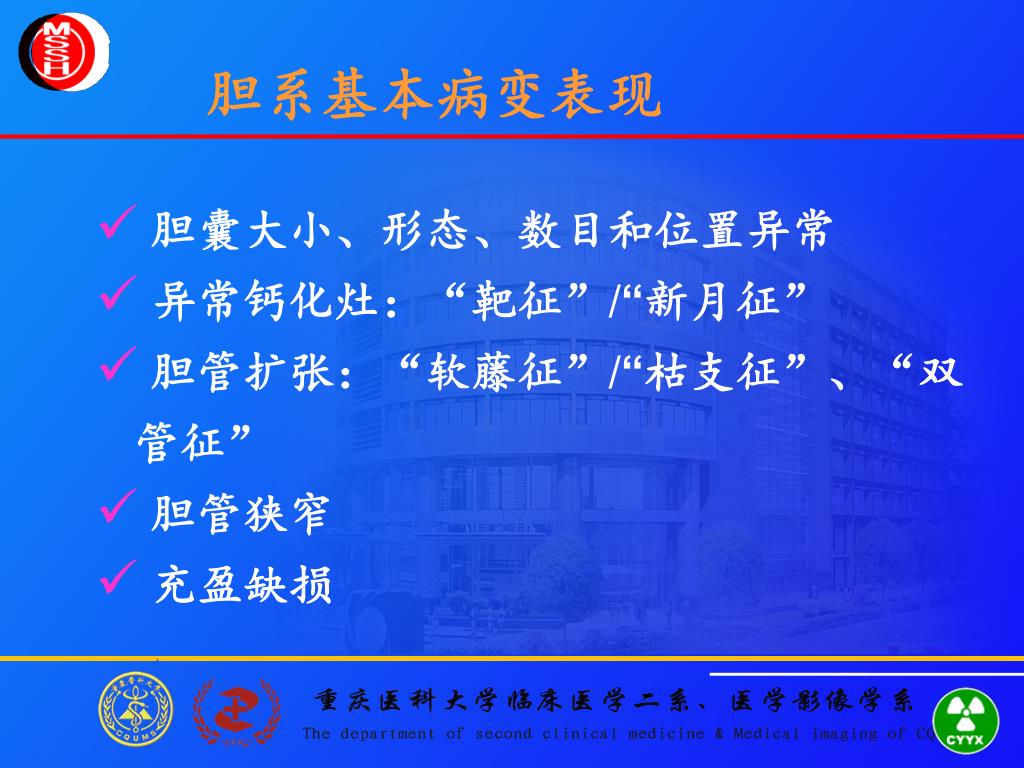

  12. 胆系基本病变表现 • 胆囊大小、形态、数目和位置异常 • 异常钙化灶：“靶征”/“新月征” • 胆管扩张：“软藤征”/“枯支征”、“双管征” • 胆管狭窄 • 充盈缺损

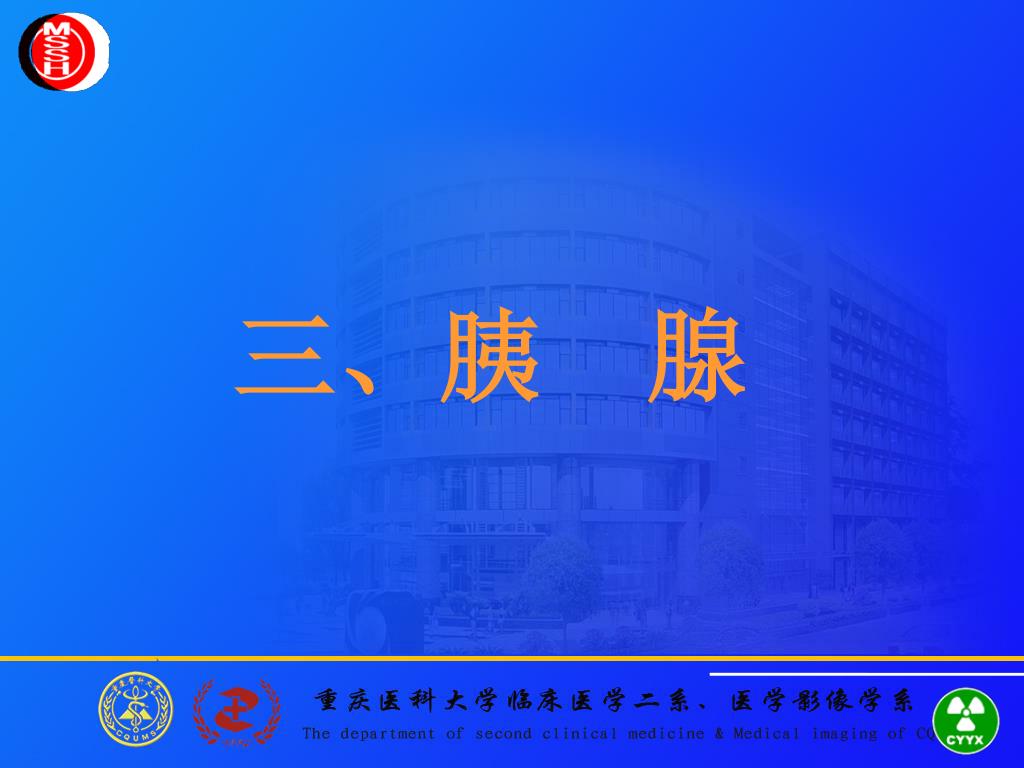

  13. 三、胰 腺

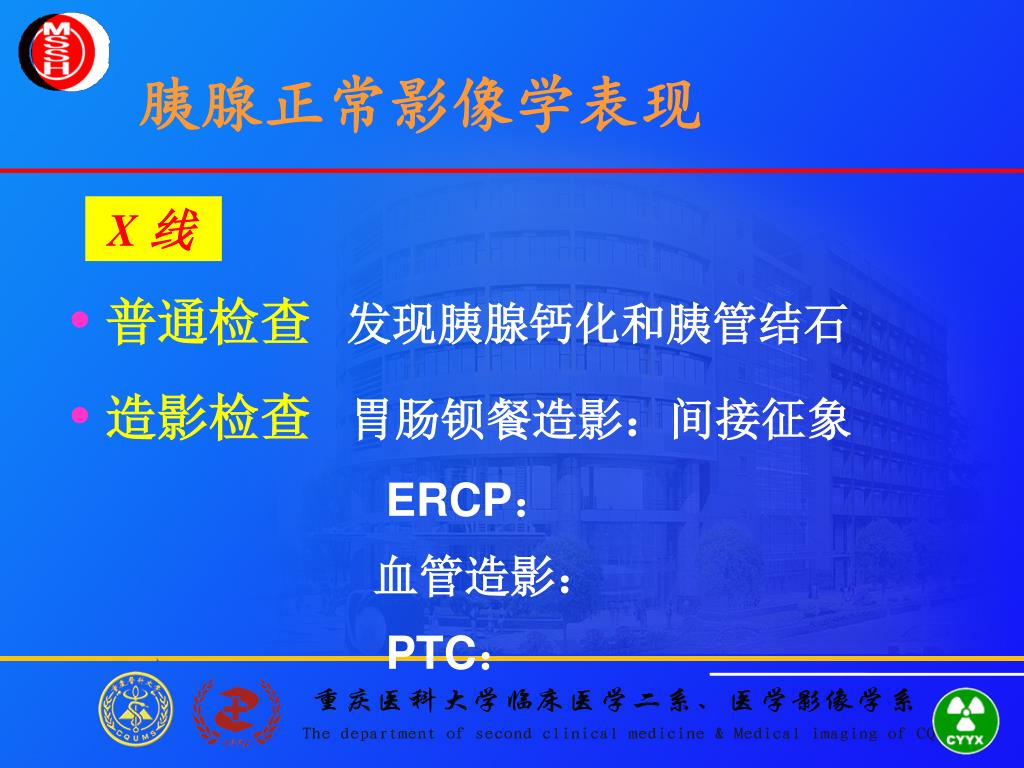

  14. 胰腺正常影像学表现 • 普通检查发现胰腺钙化和胰管结石 • 造影检查 胃肠钡餐造影：间接征象 ERCP： 血管造影： PTC： X 线

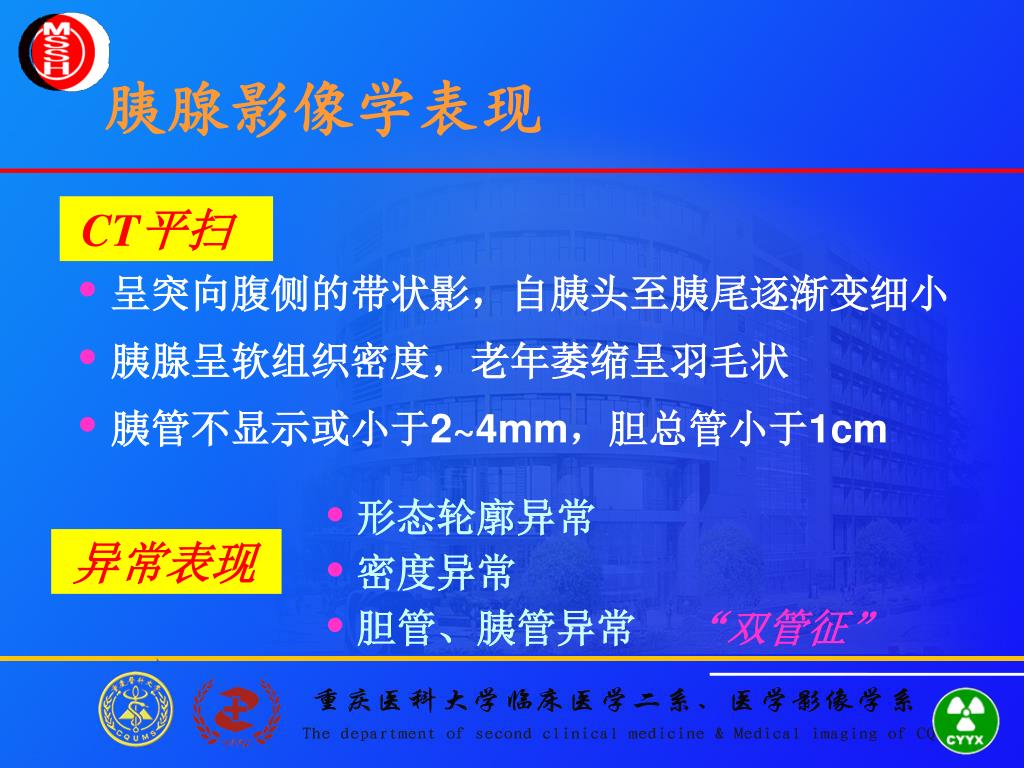

  15. CT平扫 胰腺影像学表现 • 呈突向腹侧的带状影，自胰头至胰尾逐渐变细小 • 胰腺呈软组织密度，老年萎缩呈羽毛状 • 胰管不显示或小于2~4mm，胆总管小于1cm • 形态轮廓异常 • 密度异常 • 胆管、胰管异常“双管征” 异常表现

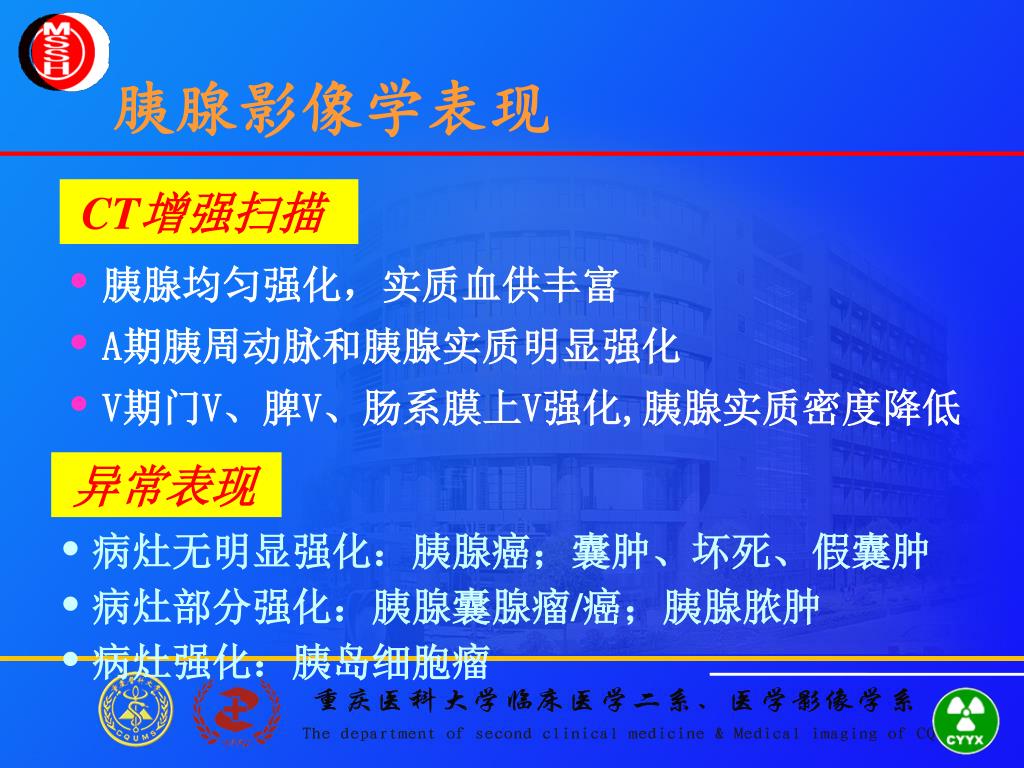

  16. CT增强扫描 胰腺影像学表现 • 胰腺均匀强化，实质血供丰富 • A期胰周动脉和胰腺实质明显强化 • V期门V、脾V、肠系膜上V强化,胰腺实质密度降低 异常表现 • 病灶无明显强化：胰腺癌；囊肿、坏死、假囊肿 • 病灶部分强化：胰腺囊腺瘤/癌；胰腺脓肿 • 病灶强化：胰岛细胞瘤

  17. MR平扫 胰腺正常影像学表现 • 在T1WI及T2WI皆呈均匀的较低信号，与肝实质 信号相似 •胰周围脂肪组织呈高信号，后方的脾V为无信号 MRCP • 是显示胰管的最佳方法

  18. Normal Pancreas

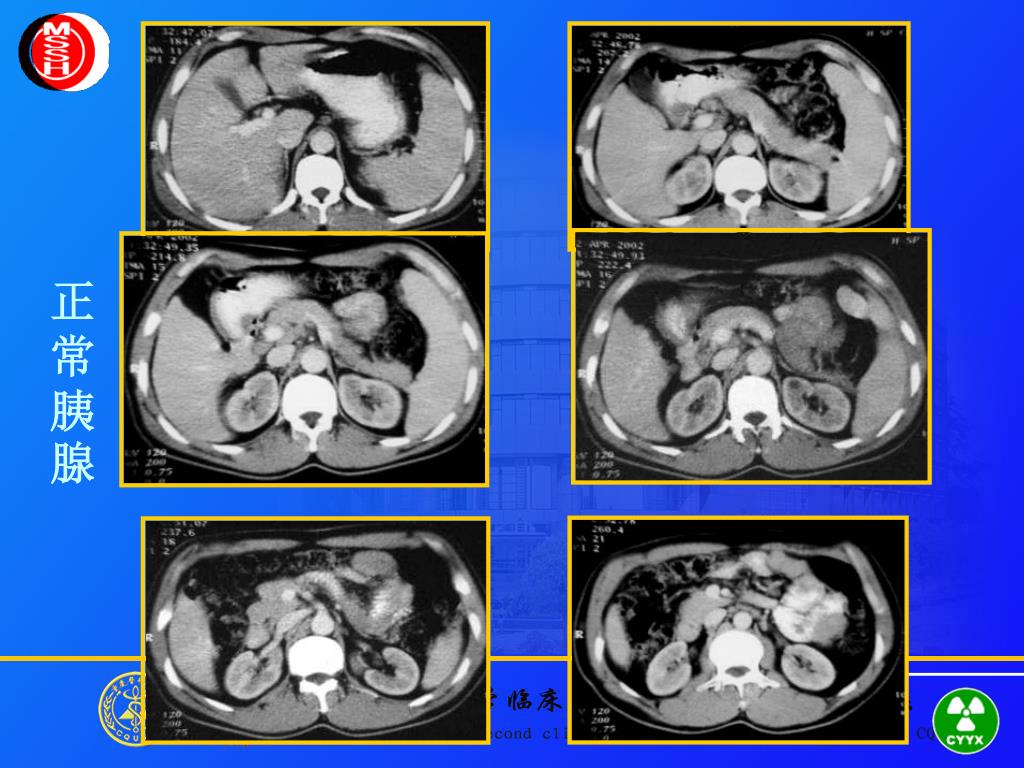

  19. 正常胰腺

  20. 正常胰腺

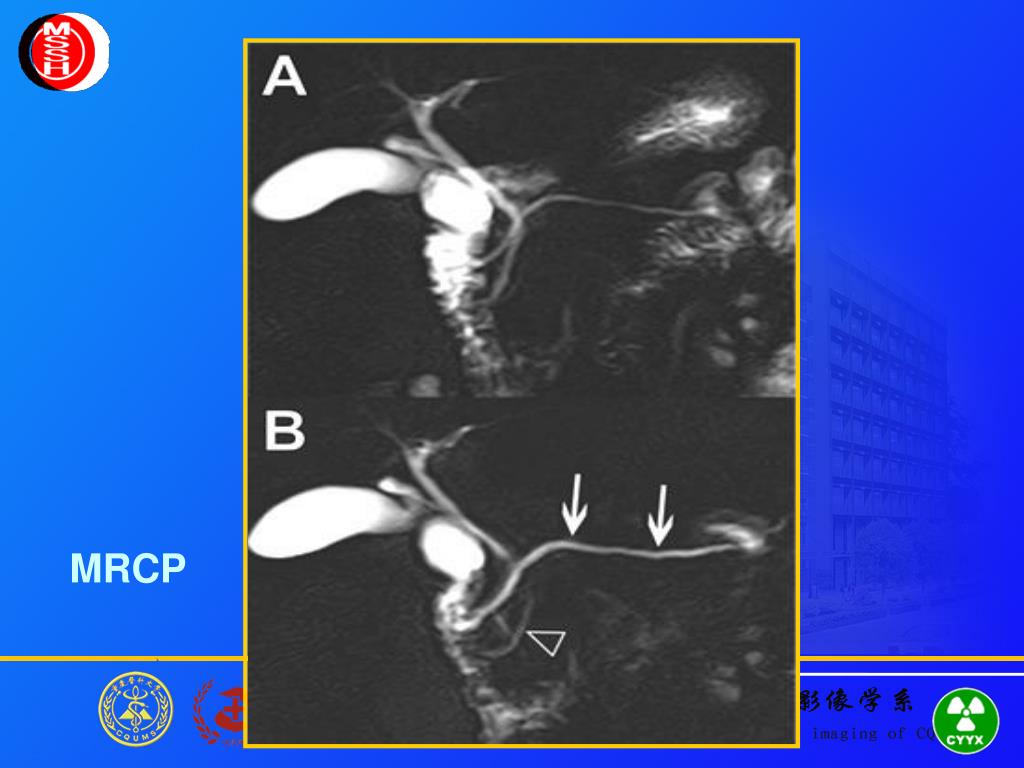

  21. MRCP

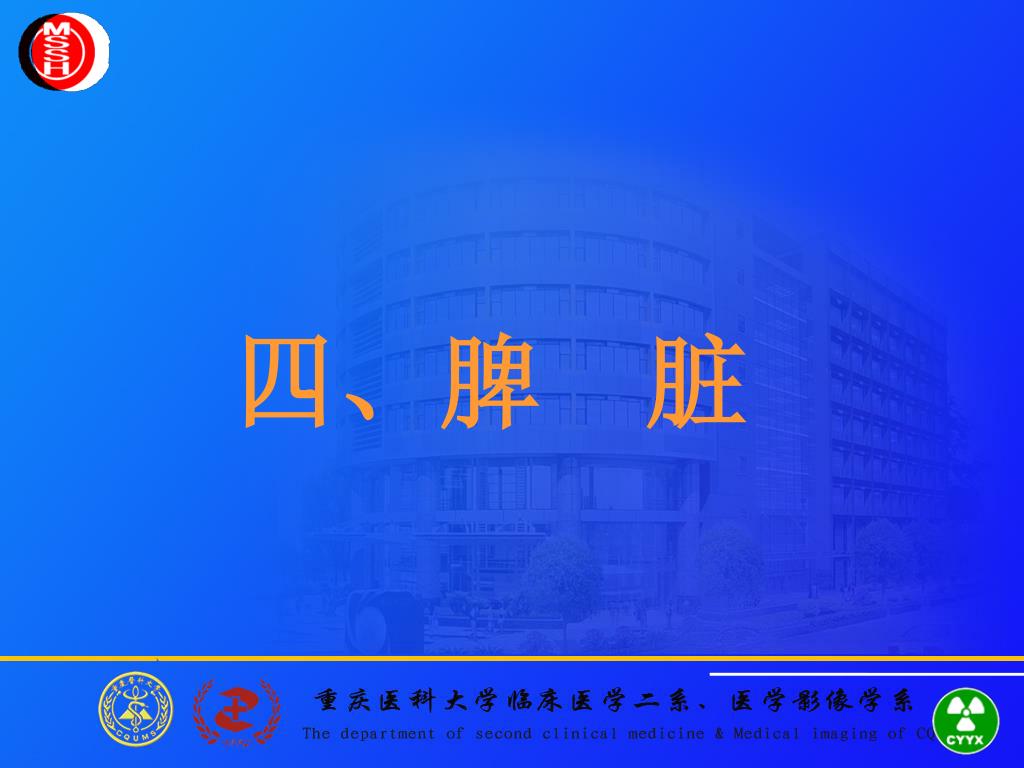

  22. 四、脾 脏

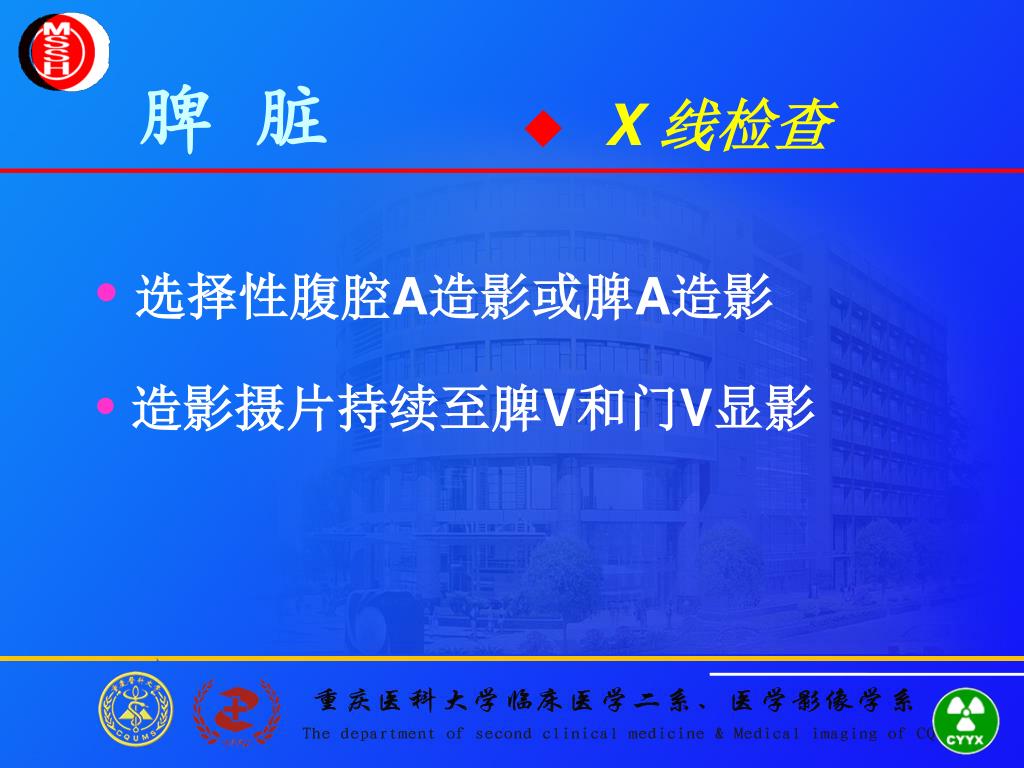

  23. 脾 脏◆X 线检查 • 选择性腹腔A造影或脾A造影 •造影摄片持续至脾V和门V显影

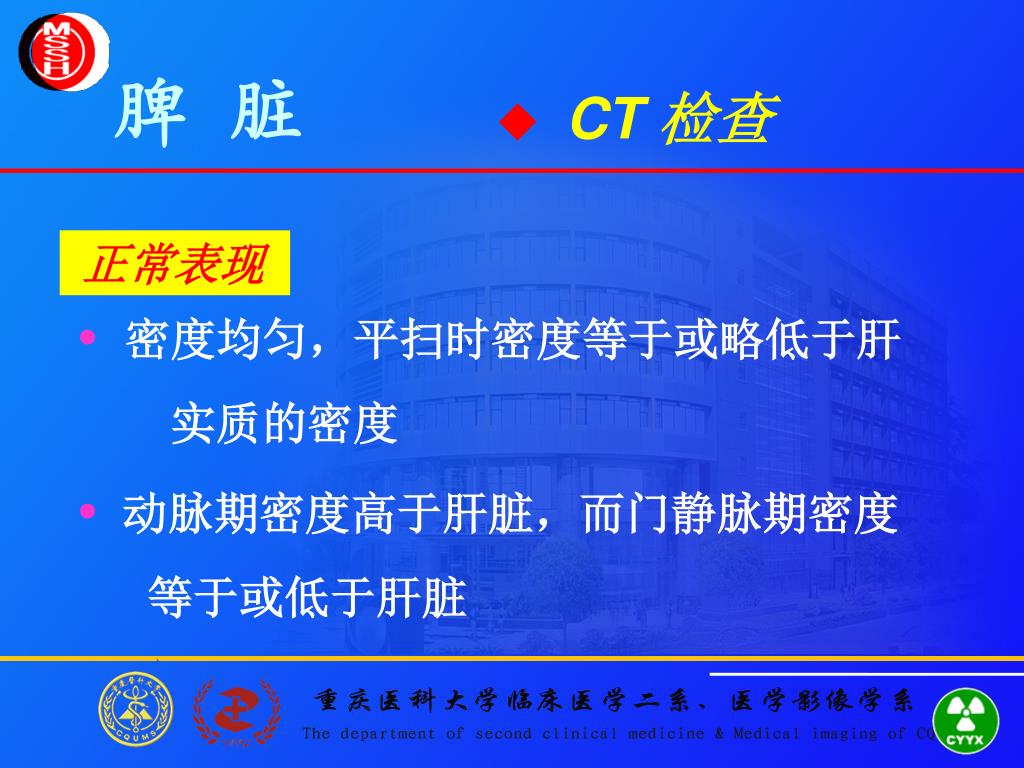

  24. 正常表现 脾 脏◆ CT 检查 • 密度均匀，平扫时密度等于或略低于肝 实质的密度 •动脉期密度高于肝脏，而门静脉期密度 等于或低于肝脏

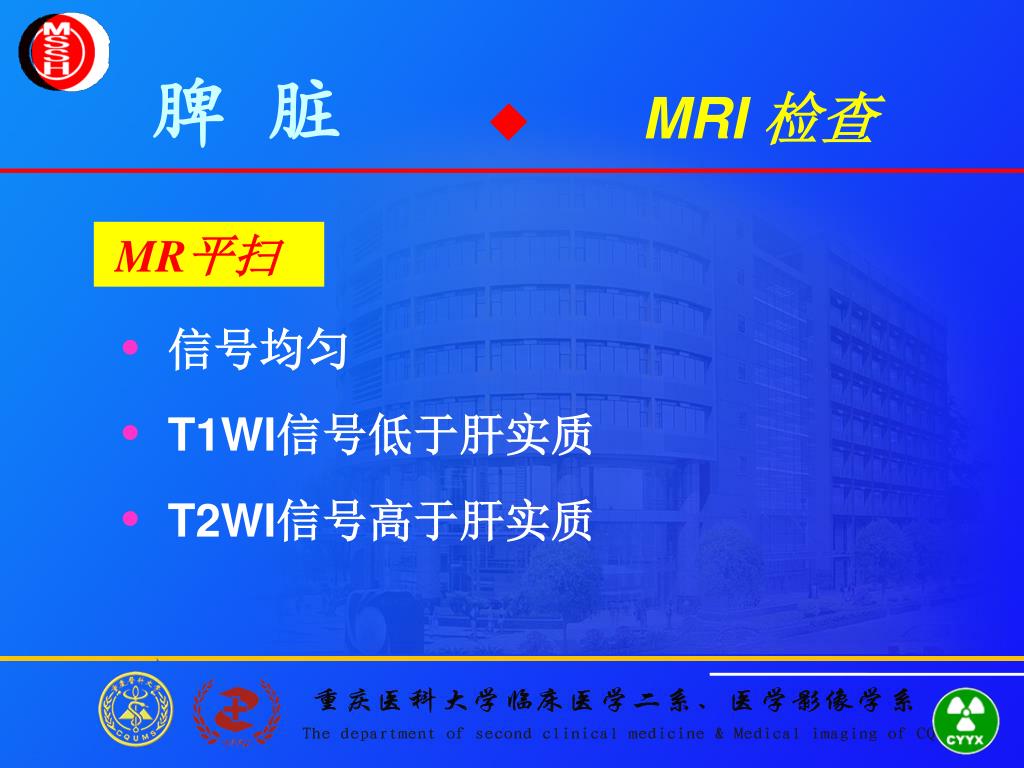

  25. MR平扫 脾 脏◆ MRI 检查 • 信号均匀 • T1WI信号低于肝实质 • T2WI信号高于肝实质

  26. 正常脾脏

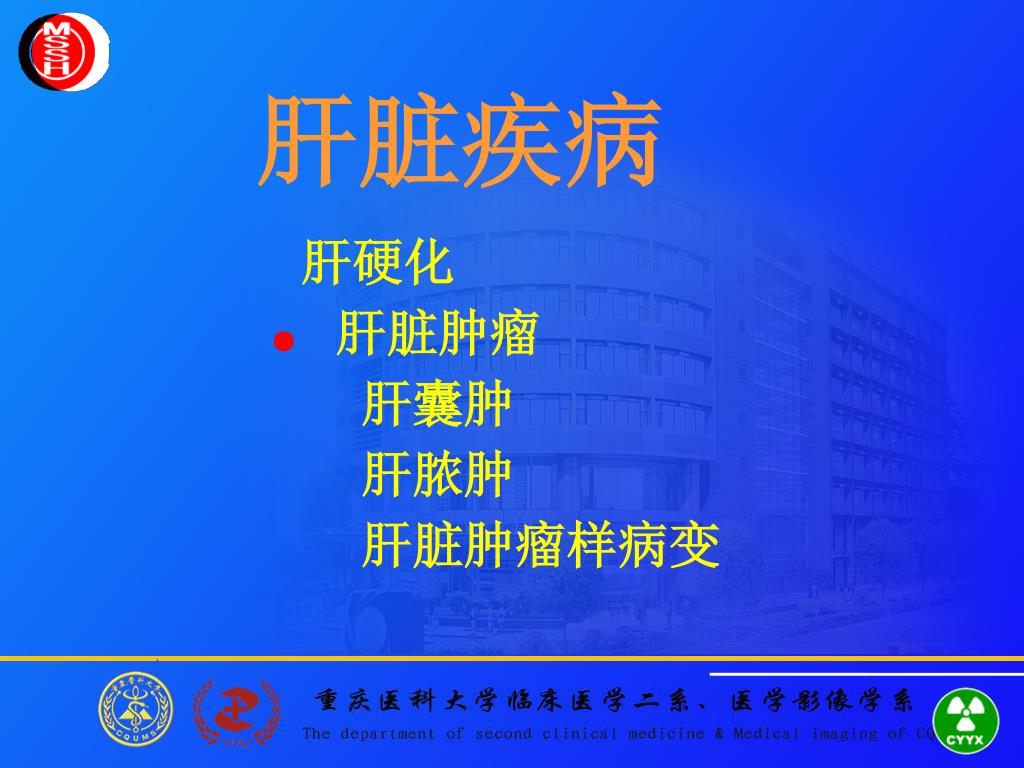

  27. 肝脏疾病 肝硬化 ●肝脏肿瘤 肝囊肿 肝脓肿 肝脏肿瘤样病变

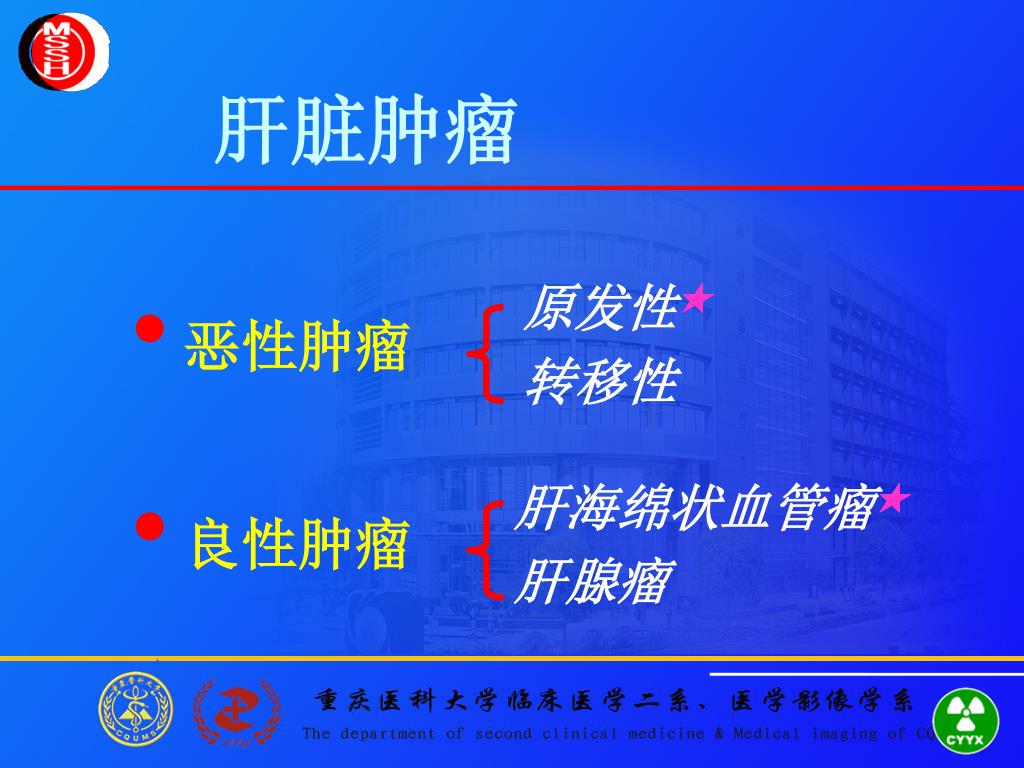

  28. 肝脏肿瘤 原发性★ 转移性 • 恶性肿瘤 • 良性肿瘤 肝海绵状血管瘤★ 肝腺瘤

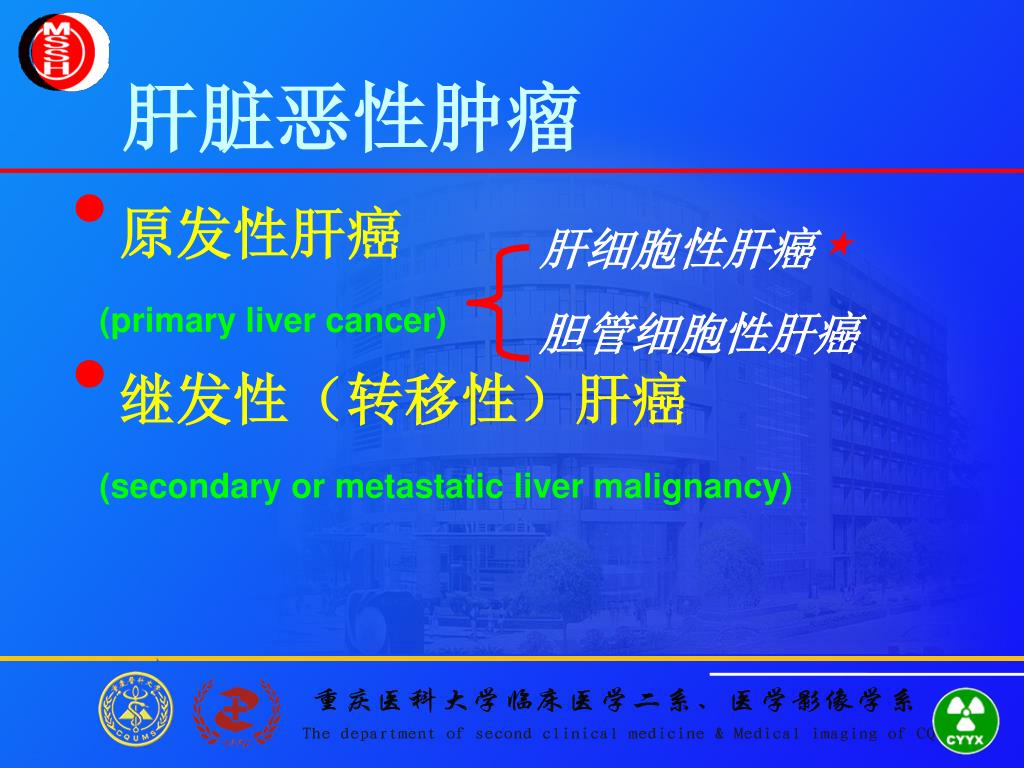

  29. 肝脏恶性肿瘤 • 原发性肝癌 (primary liver cancer) • 继发性（转移性）肝癌 (secondary or metastatic liver malignancy) 肝细胞性肝癌★ 胆管细胞性肝癌

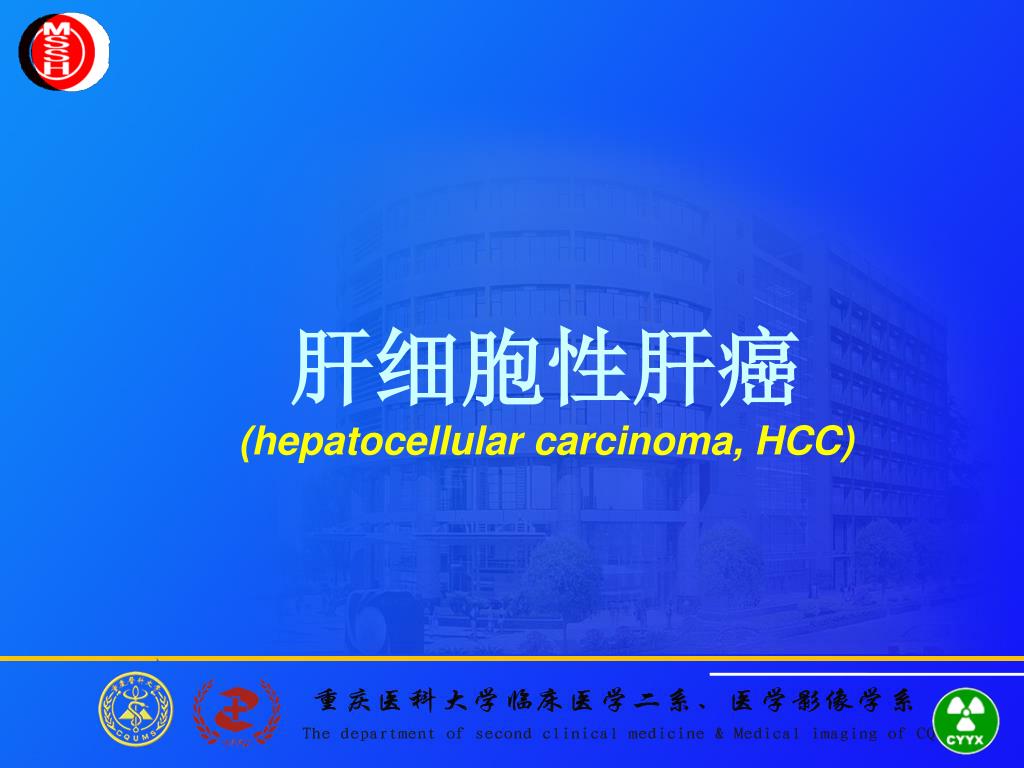

  30. 肝细胞性肝癌(hepatocellular carcinoma, HCC)

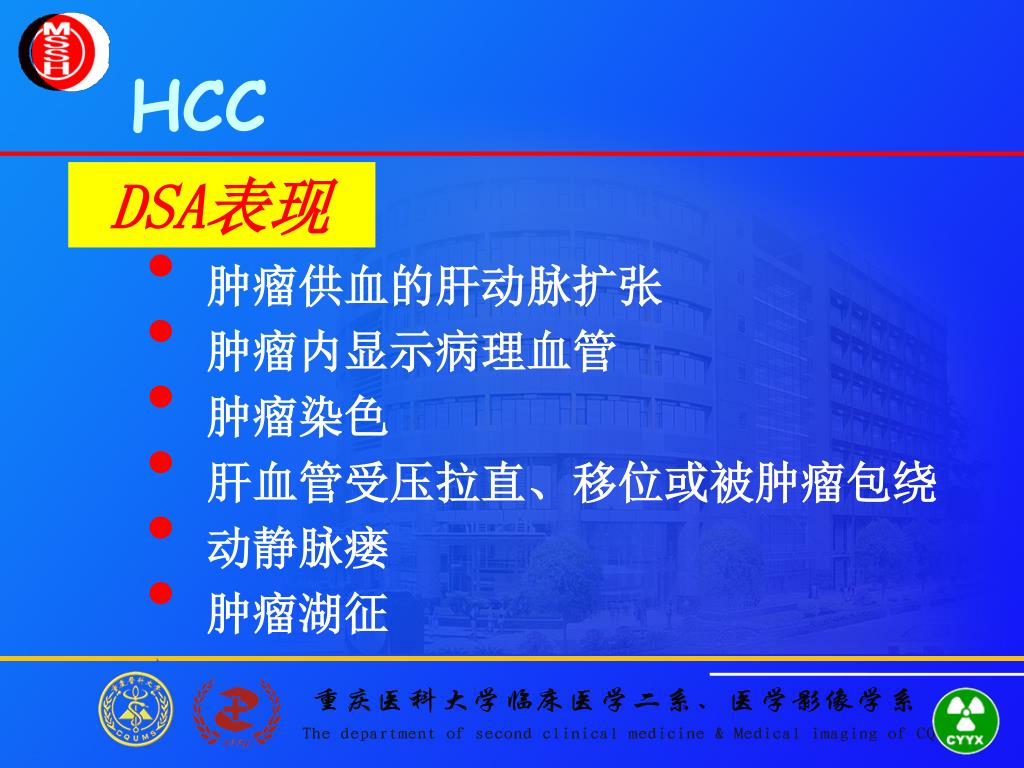

  31. DSA表现 HCC 肿瘤供血的肝动脉扩张 肿瘤内显示病理血管 肿瘤染色 肝血管受压拉直、移位或被肿瘤包绕 动静脉瘘 肿瘤湖征

  32. 原发性肝癌

  33. 原发性肝癌，肝动脉造影

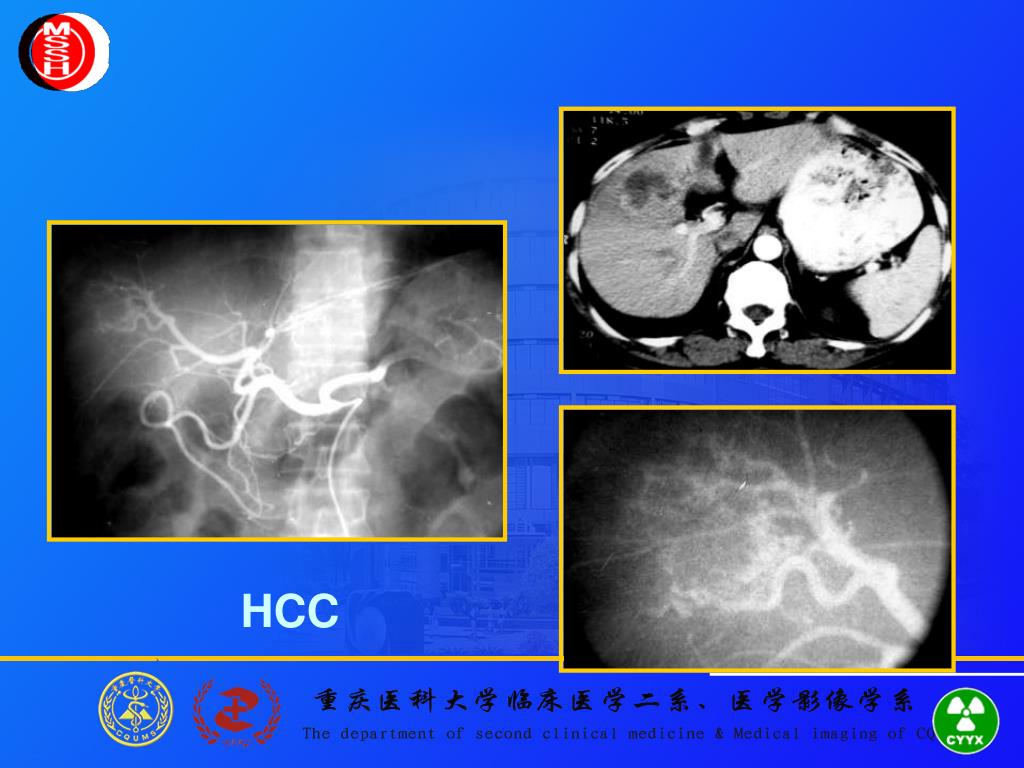

  34. HCC

  35. 原发性肝癌，栓塞术后

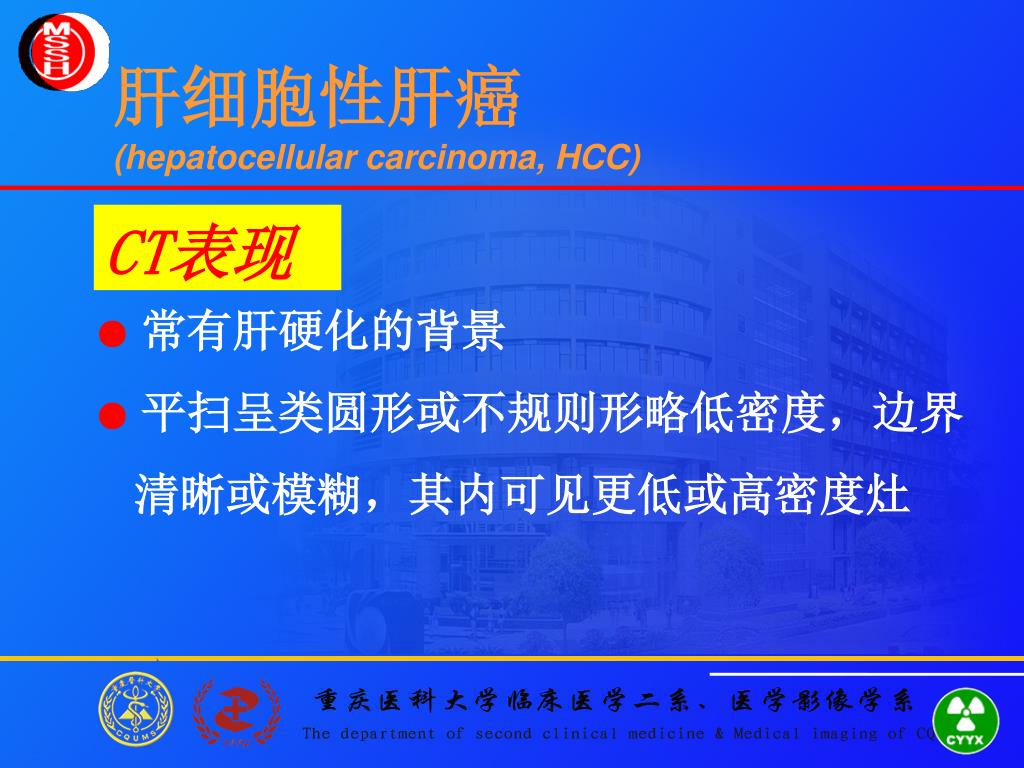

  36. 肝细胞性肝癌(hepatocellular carcinoma, HCC) ●常有肝硬化的背景 ●平扫呈类圆形或不规则形略低密度，边界清晰或模糊，其内可见更低或高密度灶 CT表现

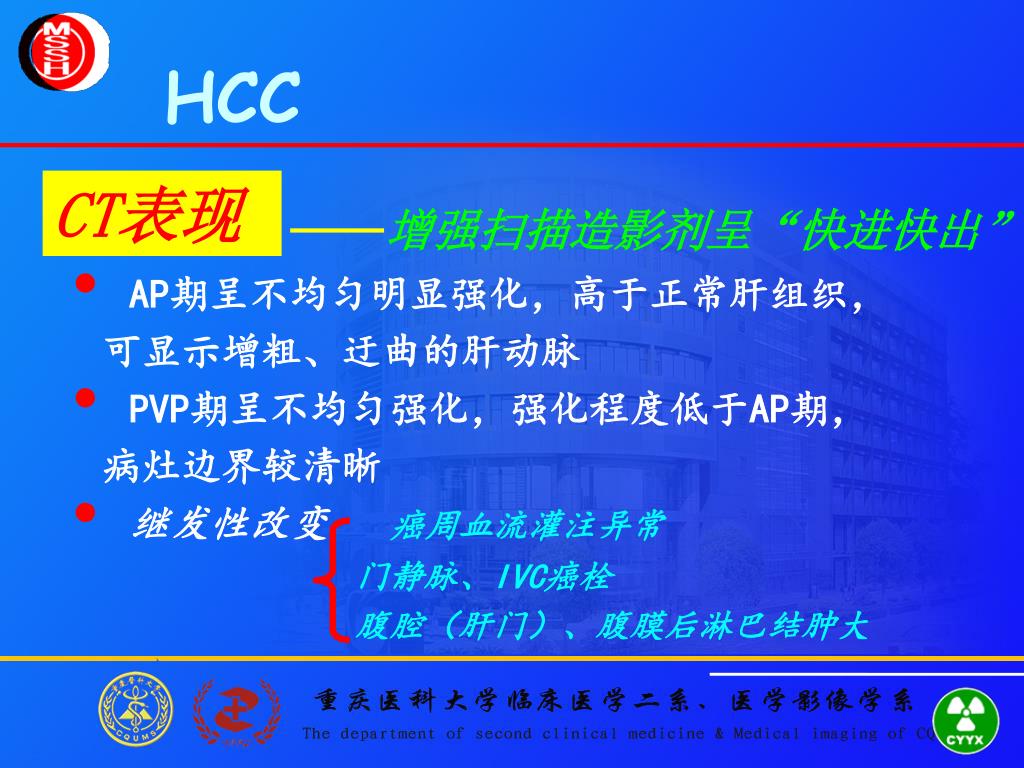

  37. CT表现 增强扫描造影剂呈“快进快出” HCC AP期呈不均匀明显强化，高于正常肝组织， 可显示增粗、迂曲的肝动脉 PVP期呈不均匀强化，强化程度低于AP期， 病灶边界较清晰 继发性改变 癌周血流灌注异常 门静脉、IVC癌栓 腹腔（肝门）、腹膜后淋巴结肿大

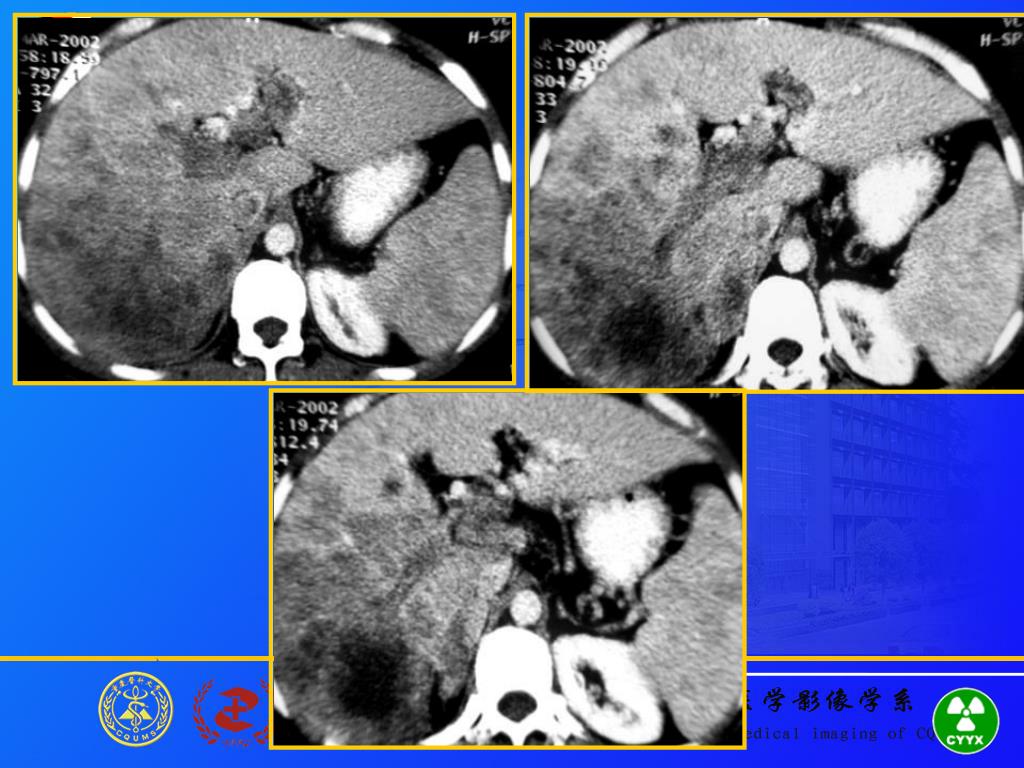

  38. HCC

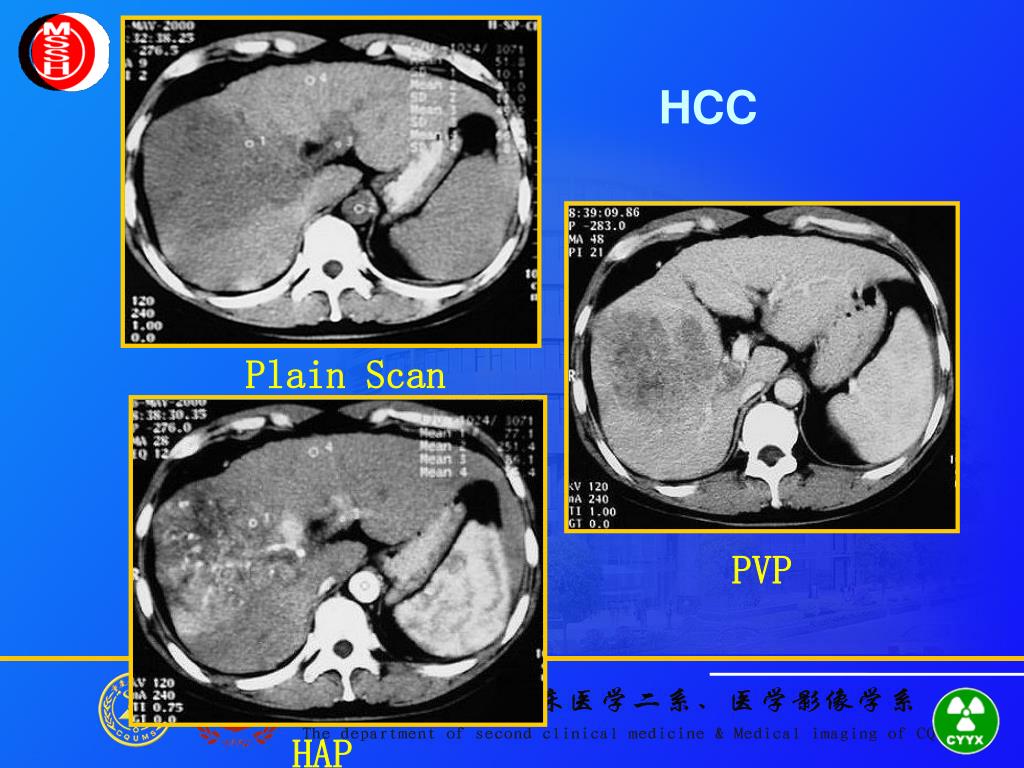

  39. HCC Plain Scan PVP HAP

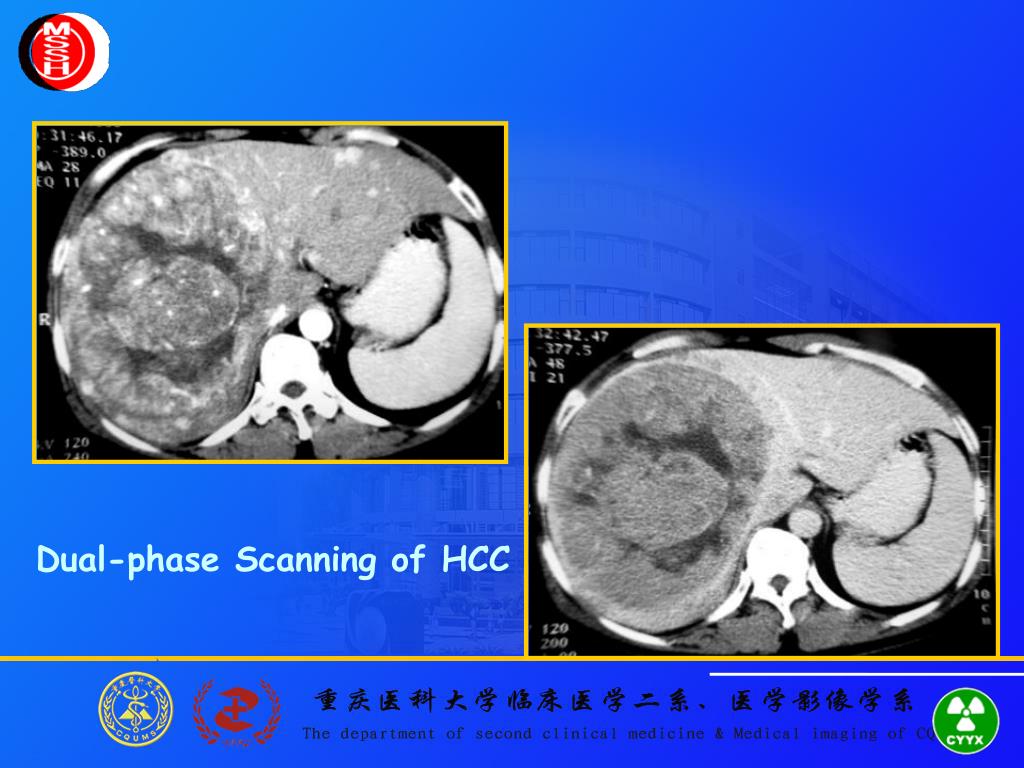

  40. Dual-phase Scanning of HCC

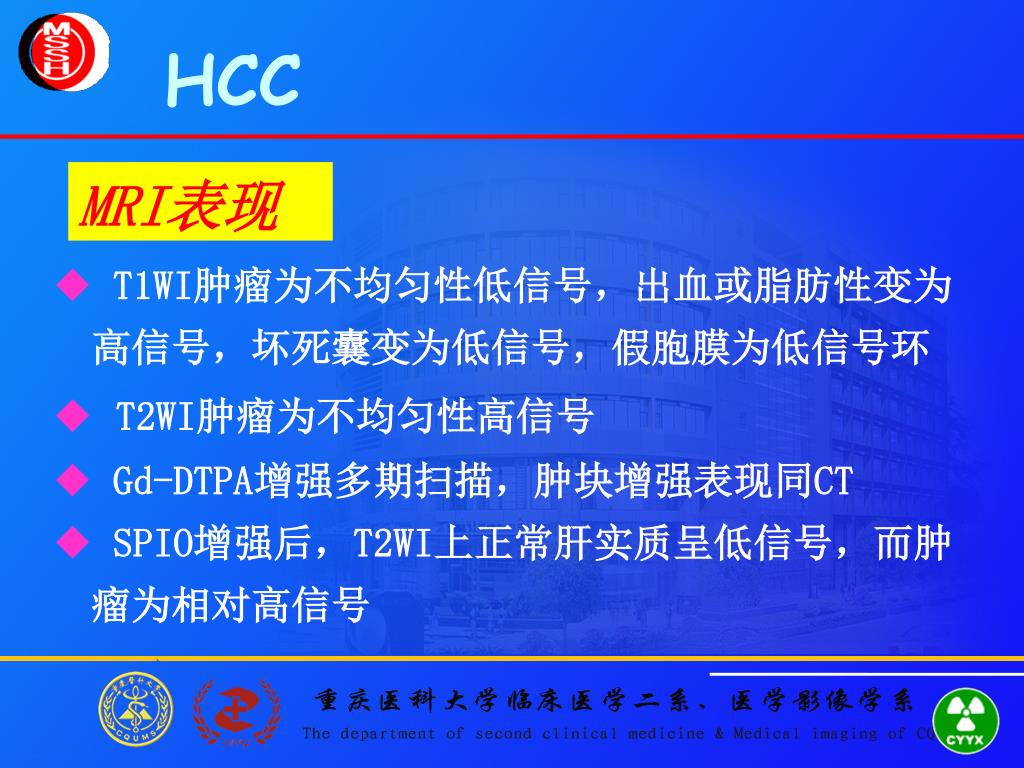

  41. HCC MRI表现 ◆ T1WI肿瘤为不均匀性低信号，出血或脂肪性变为 高信号，坏死囊变为低信号，假胞膜为低信号环 ◆T2WI肿瘤为不均匀性高信号 ◆ Gd-DTPA增强多期扫描，肿块增强表现同CT ◆ SPIO增强后，T2WI上正常肝实质呈低信号，而肿瘤为相对高信号

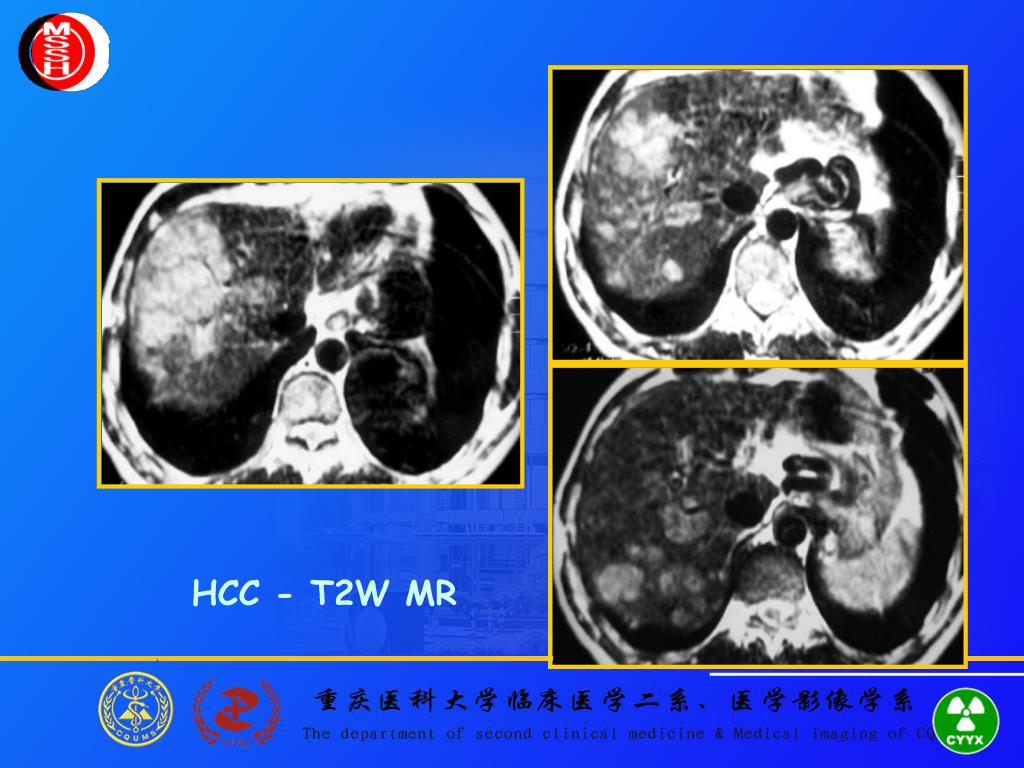

  42. HCC - T2W MR

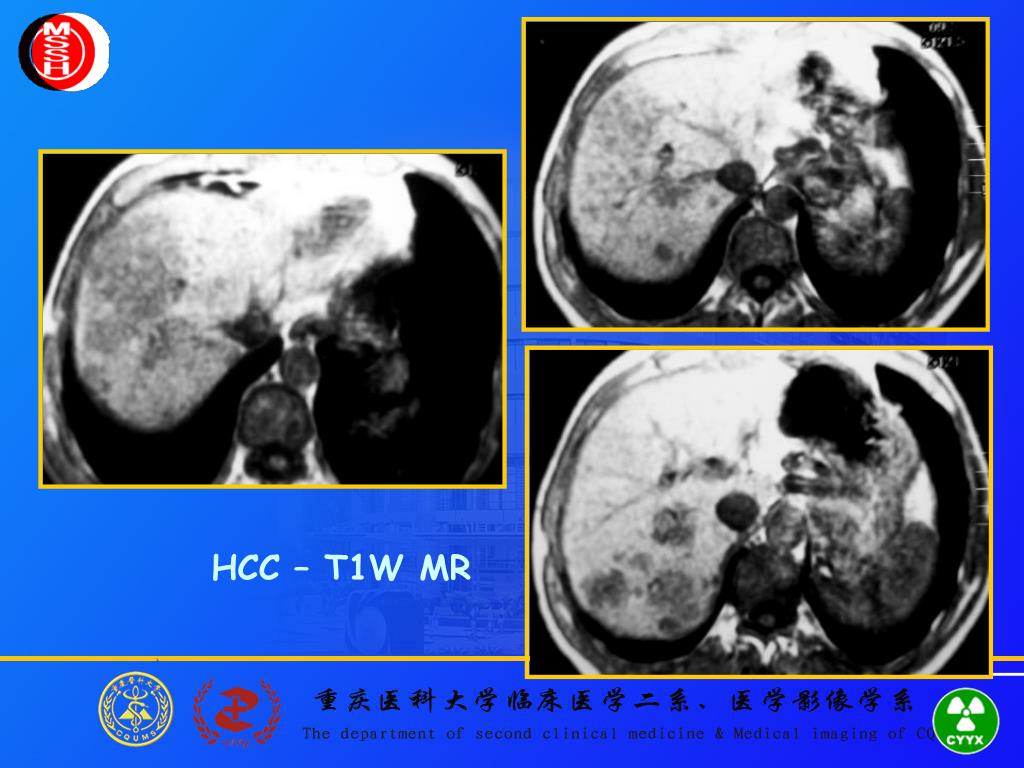

  43. HCC – T1W MR

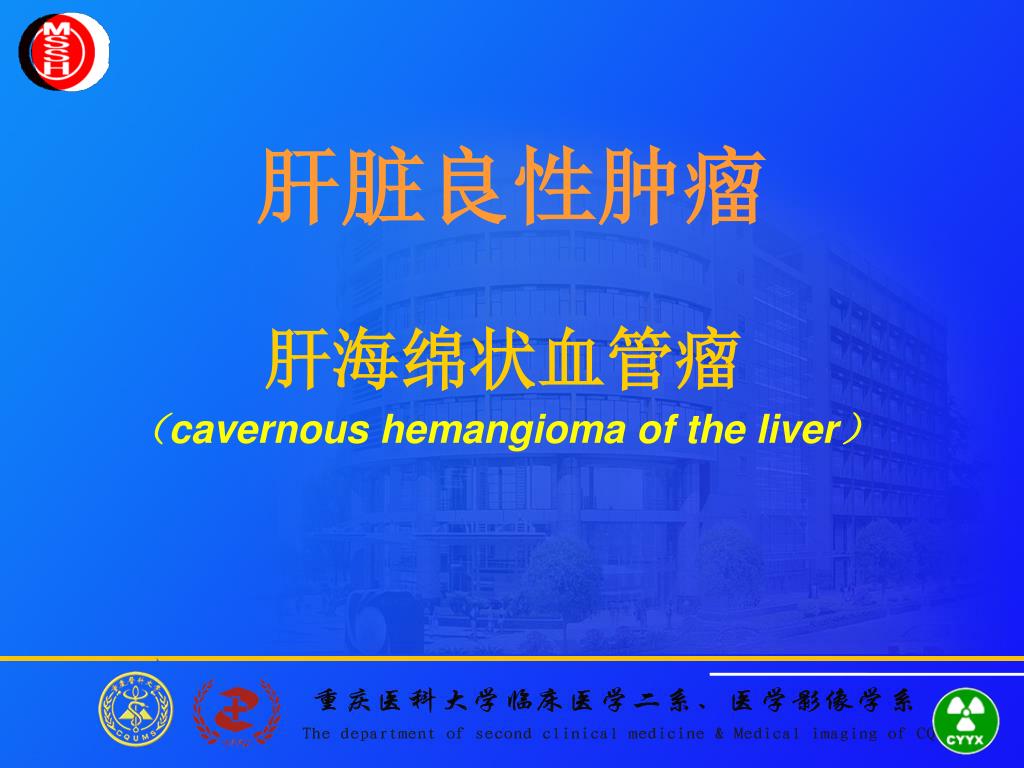

  44. 肝脏良性肿瘤 肝海绵状血管瘤 （cavernous hemangioma of the liver）

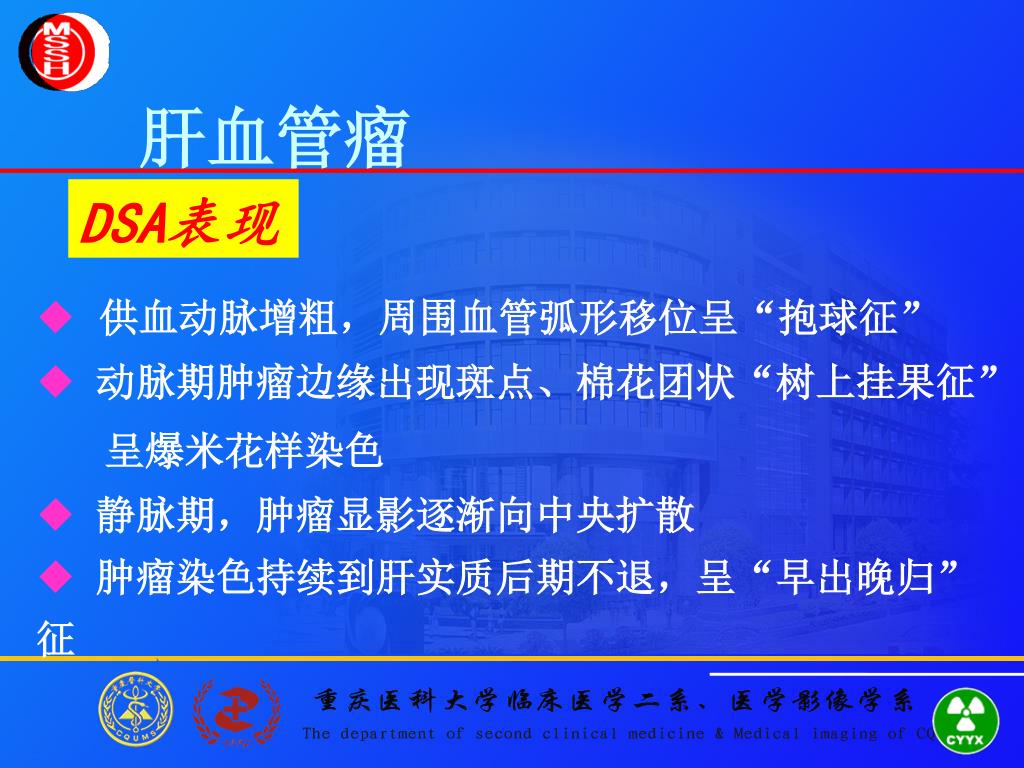

  45. DSA表现 肝血管瘤 ◆供血动脉增粗，周围血管弧形移位呈“抱球征” ◆ 动脉期肿瘤边缘出现斑点、棉花团状“树上挂果征” 呈爆米花样染色 ◆ 静脉期，肿瘤显影逐渐向中央扩散 ◆ 肿瘤染色持续到肝实质后期不退，呈“早出晚归”征

  46. Popcorn Appearance

  47. CT检查 肝血管瘤 ◆ 平扫表现境界清楚的低密度区 ◆ 增强扫描从周边部开始强化，并不断向中央扩大，密度接近同层大血管 ◆ 长时间持续强化，最后与肝组织成等密度 即强化区域呈进行性、向心性扩散（push-on enhancement）

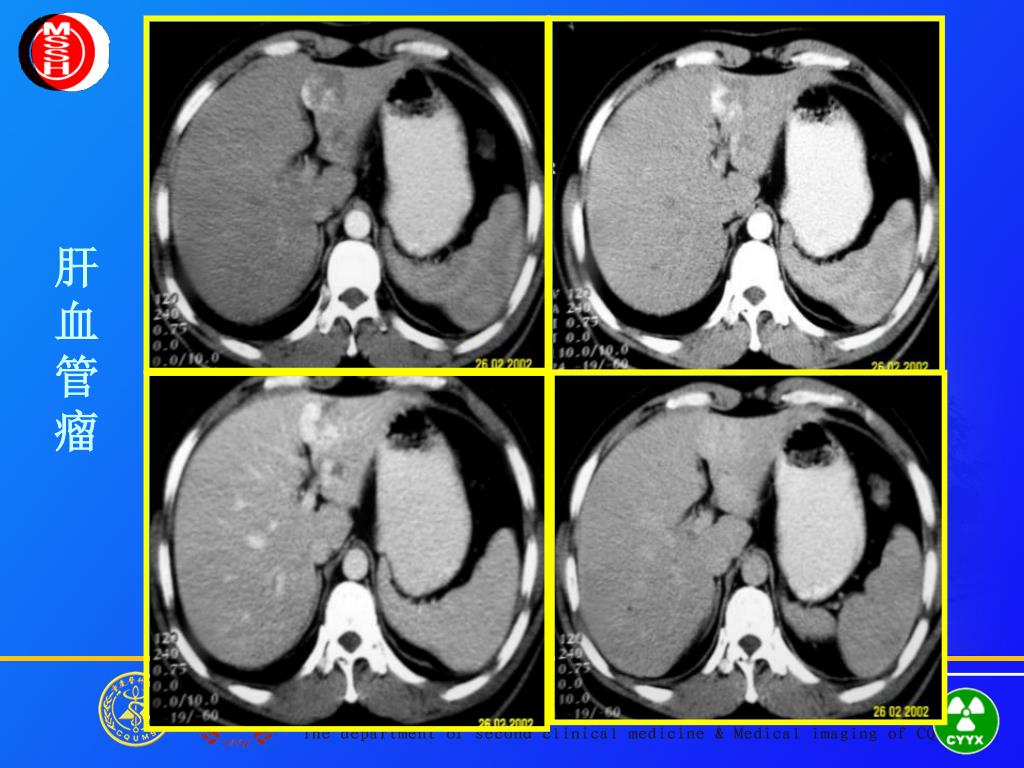

  48. 肝血管瘤
