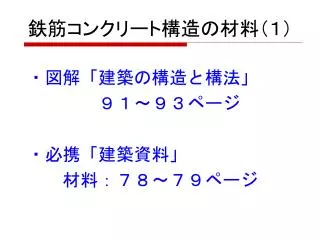

  1. 鉄筋コンクリート構造の材料（１） ・図解「建築の構造と構法」 　　　　９１～９３ページ ・必携「建築資料」 　　材料：７８～７９ページ

  2. コンクリートの構成 砂 砂利（砕石）

  3. セメントの水和反応式 • セメントは水と化学反応して凝結する性質 　　（水硬性）をもつ　（珪酸カルシウム） 例： 2(3CaO SiO2) + 6H2Oアルカリ性 　 → 3CaO 2SiO2 3H2O + 3Ca(OH)2 • セメントペースト：セメント＋水 • モルタル：セメント＋水＋砂（細骨材） • コンクリート： 　　　　　　　　セメント＋水＋砂＋砂利（粗骨材）

  4. セメントの種類と特徴

  5. セメントの種類と特徴

  6. 高炉セメントとフライアッシュ • 高炉セメント←ゆっくりと硬化する 　　：　高炉スラグ微粉末を混入したセメント • 高炉スラグ 　　：　高炉から銑鉄を溶融状態で取り出す際の、 　　　　比重が小さなもの。石灰石が主成分。 • フライアッシュ 　　：　石炭火力発電所で微粉炭を燃焼した際に 　　　　発生する石炭灰

  7. 普通ポルトランドセメントの製造 • 原料の調合　完成品 1000kg 当り 石灰石（1095kg), ケイ石(76kg)←鉱山から採掘 粘土(220kg), 鉱さい（鉱石溶融スラグ）(30kg) • 原料の粉砕工程：微粉砕して均一に混合 • 焼成工程：ロータリーキルンで 1400-1500℃に 　半溶解状態まで焼成　→ クリンカー • 仕上げ工程：クリンカーに石膏(35kg)を入れて微粉砕して均一に混合

  8. 細骨材と粗骨材

  9. 細骨材と粗骨材（建築資料）

  10. 粗骨材の最大寸法 鉄筋の間隙が小さくなると， コンクリートを充填しにくくなるので 粗骨材の最大寸法を小さくする

  11. コンクリートの水・混和材料

  12. 混和剤の種類と特徴

  13. 混和剤の種類（建築資料）

  14. コンクリートの用語

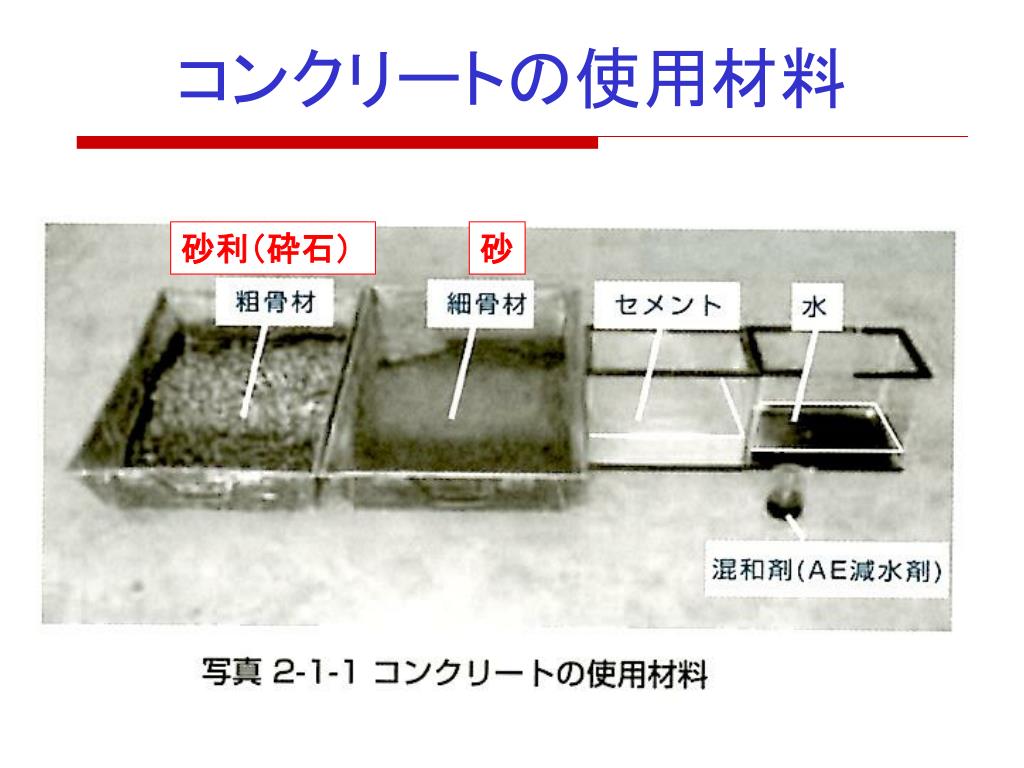

  15. コンクリートの使用材料 砂利（砕石） 砂

  16. コンクリートの調合表の例 細骨材の容積 細骨材率＝ ×１００（％） 細骨材と粗骨材の容積

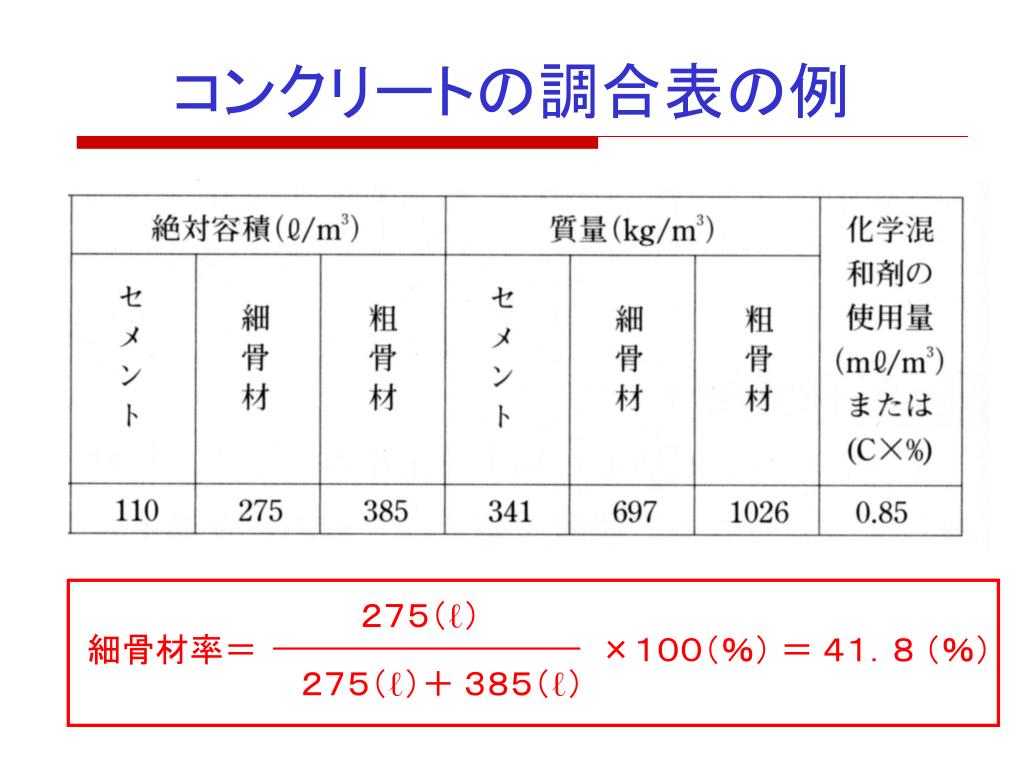

  17. コンクリートの調合表の例 ２７５（ℓ） 細骨材率＝ ×１００（％） ＝ ４１．８ （％） ２７５（ℓ）＋ ３８５（ℓ）

  18. コンクリートのスランプ試験 スランプ値は大きいほど流動性・施工性が良い

  19. コンクリートのスランプ試験 スランプ値は大きいほど流動性・施工性が良い

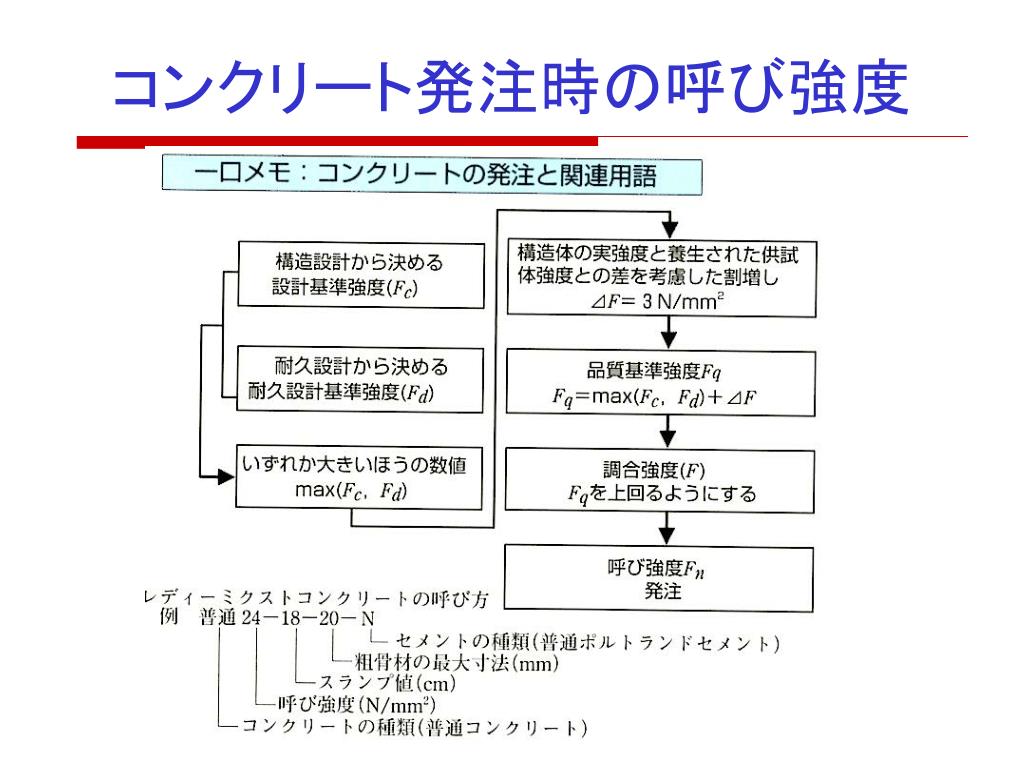

  20. コンクリート発注時の呼び強度

  21. レディーミクストコンクリートの受入検査

  22. コンクリートの関連用語 水セメント比は大きいほど強度が小さい

  23. アルカリ骨材反応の例

  24. アルカリ骨材反応の例

  25. アルカリ骨材反応の抑制対策

  26. コンクリートの応力ー歪み関係 設計基準強度：Ｆｃ 長期許容圧縮応力度：ｆｃ Ｆｃ Ｆｃ／３ ｆｃ

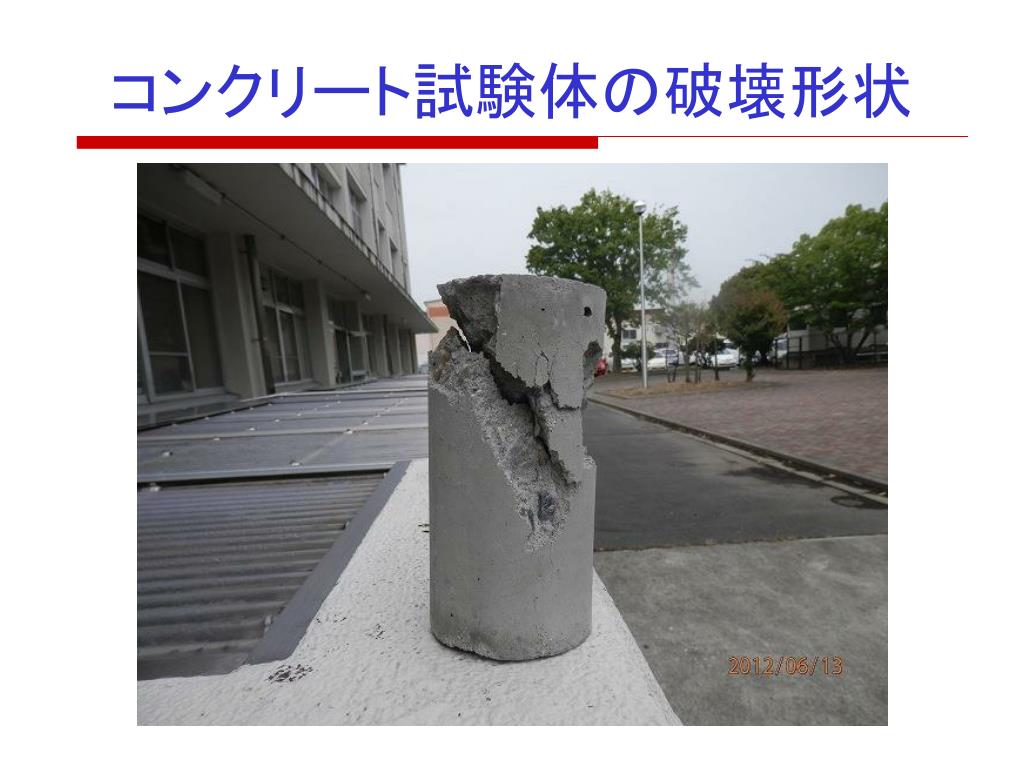

  27. コンクリート試験体の破壊形状
