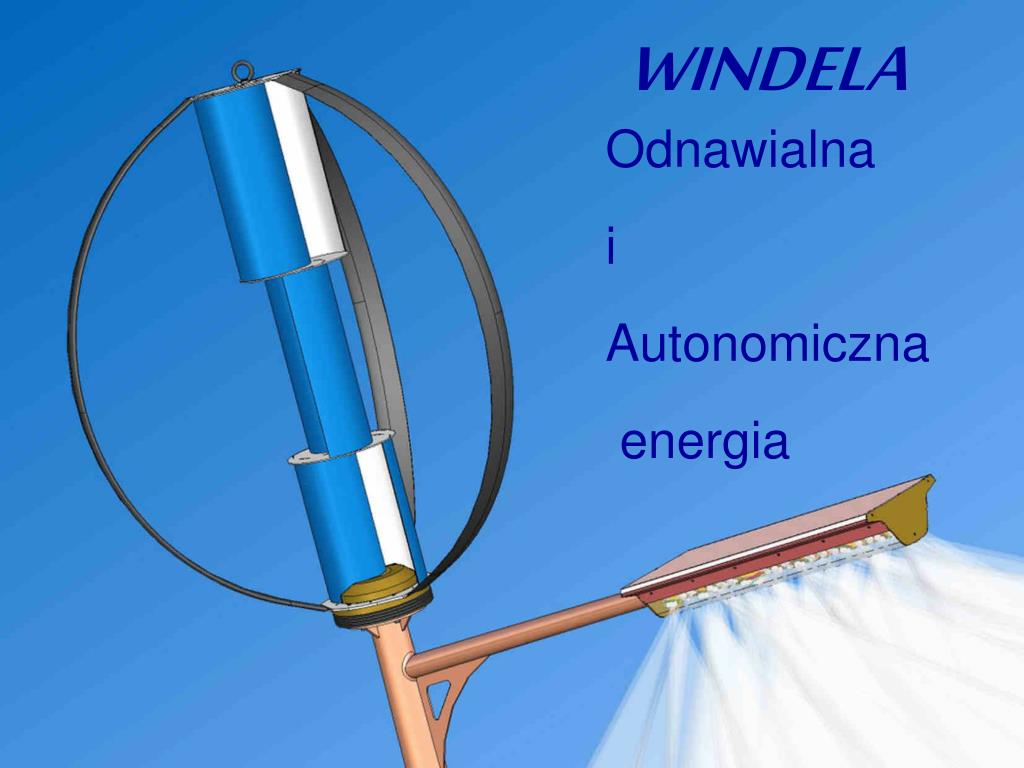

WINDELA Odnawialna i Autonomiczna energia

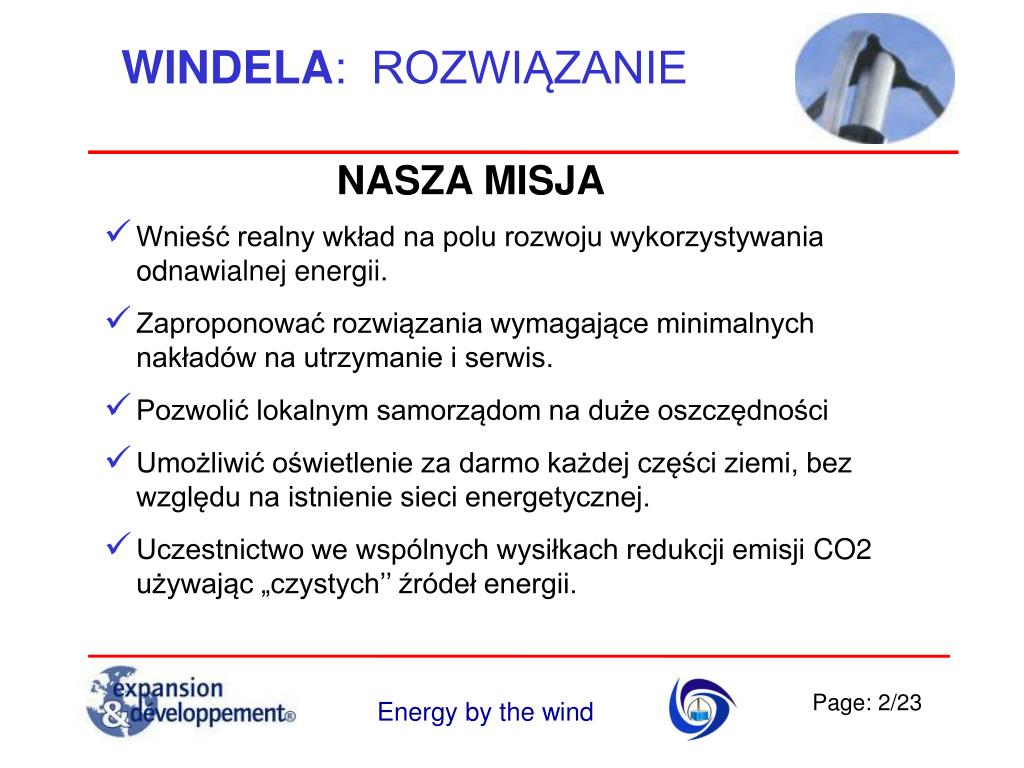

WINDELA: ROZWIĄZANIE NASZA MISJA • Wnieść realny wkład na polu rozwoju wykorzystywania odnawialnej energii. • Zaproponować rozwiązania wymagające minimalnych nakładów na utrzymanie i serwis. • Pozwolić lokalnym samorządom na duże oszczędności • Umożliwić oświetlenie za darmo każdej części ziemi, bez względu na istnienie sieci energetycznej. • Uczestnictwo we wspólnych wysiłkach redukcji emisji CO2 używając „czystych’’ źródeł energii.

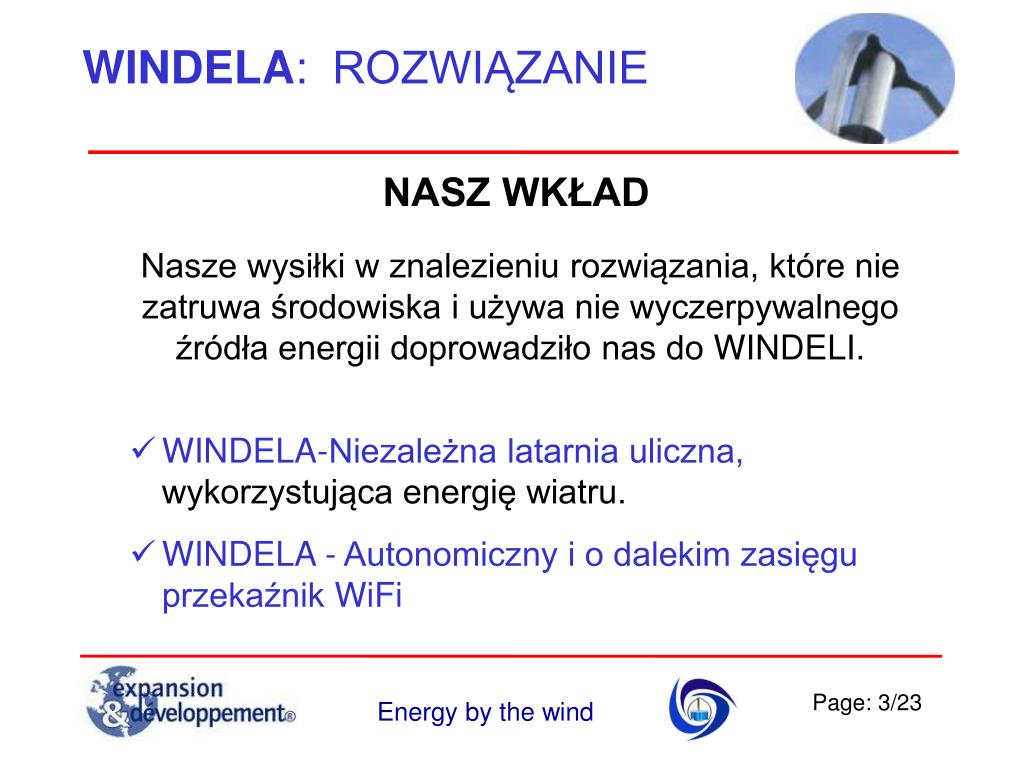

WINDELA: ROZWIĄZANIE NASZ WKŁAD Nasze wysiłki w znalezieniu rozwiązania, które nie zatruwa środowiska i używa nie wyczerpywalnego źródła energii doprowadziło nas do WINDELI. • WINDELA-Niezależna latarnia uliczna,wykorzystująca energię wiatru. • WINDELA -Autonomiczny i o dalekim zasięgu przekaźnik WiFi .

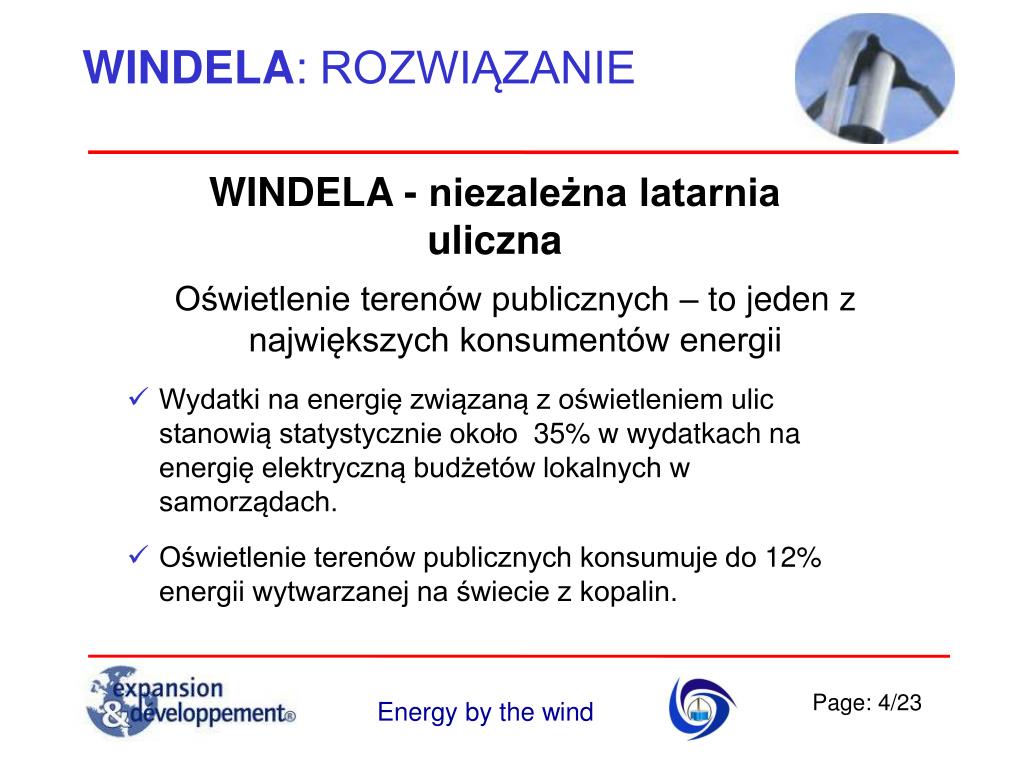

WINDELA: ROZWIĄZANIE WINDELA -niezależna latarnia uliczna Oświetlenie terenów publicznych – to jeden z największych konsumentów energii • Wydatki na energię związaną z oświetleniem ulic stanowią statystycznie około 35% w wydatkach na energię elektryczną budżetów lokalnych w samorządach. • Oświetlenie terenów publicznych konsumuje do 12% energii wytwarzanej na świecie z kopalin.

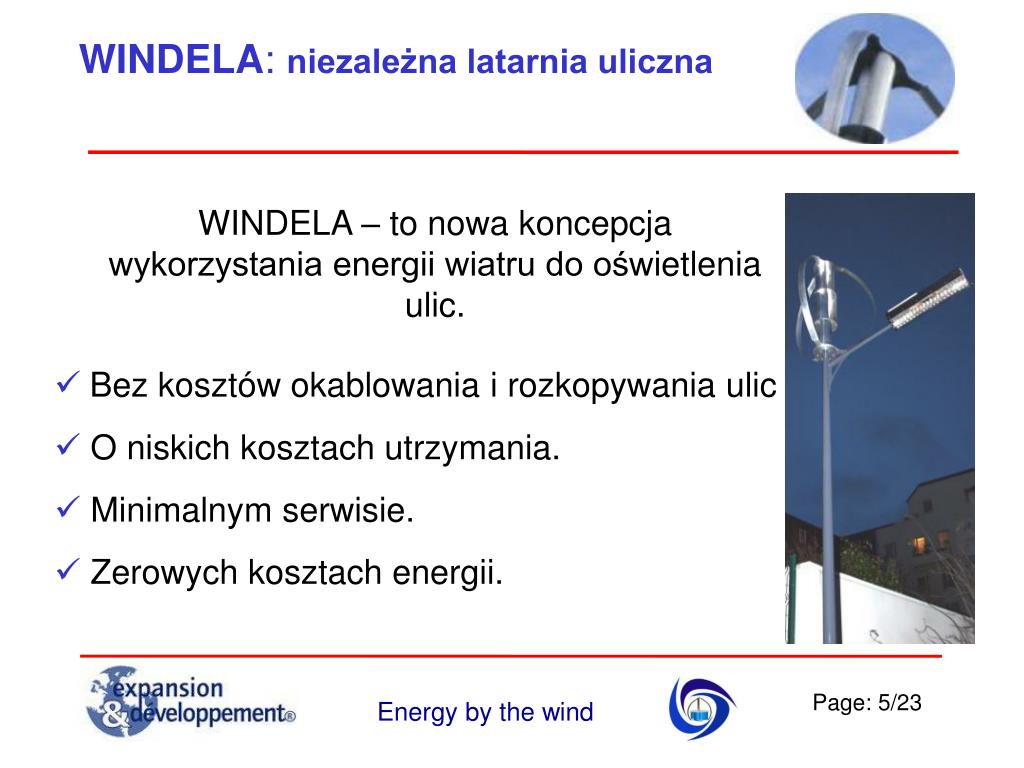

WINDELA: niezależna latarnia uliczna WINDELA – to nowa koncepcja wykorzystania energii wiatru do oświetlenia ulic. • Bez kosztów okablowania i rozkopywania ulic • O niskich kosztach utrzymania. • Minimalnym serwisie. • Zerowych kosztach energii.

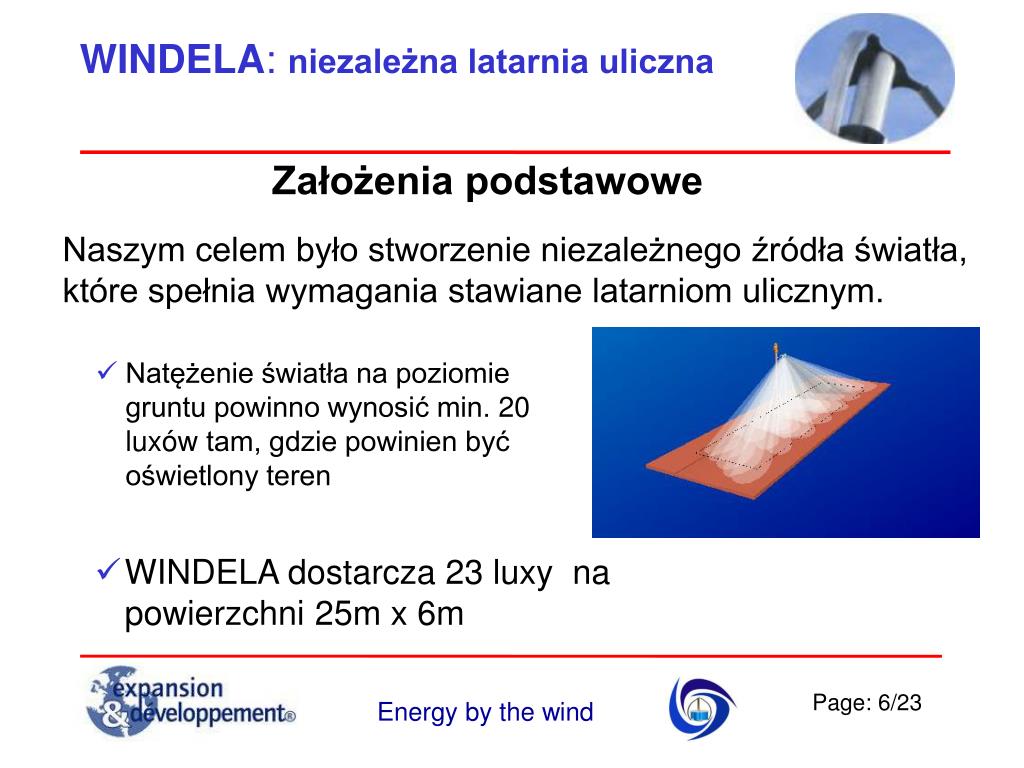

WINDELA: niezależna latarnia uliczna Założenia podstawowe Naszym celem było stworzenie niezależnego źródła światła, które spełnia wymagania stawiane latarniom ulicznym. • Natężenie światła na poziomie gruntu powinno wynosić min. 20 luxówtam, gdzie powinien być oświetlony teren • WINDELA dostarcza 23 luxy na powierzchni 25m x 6m

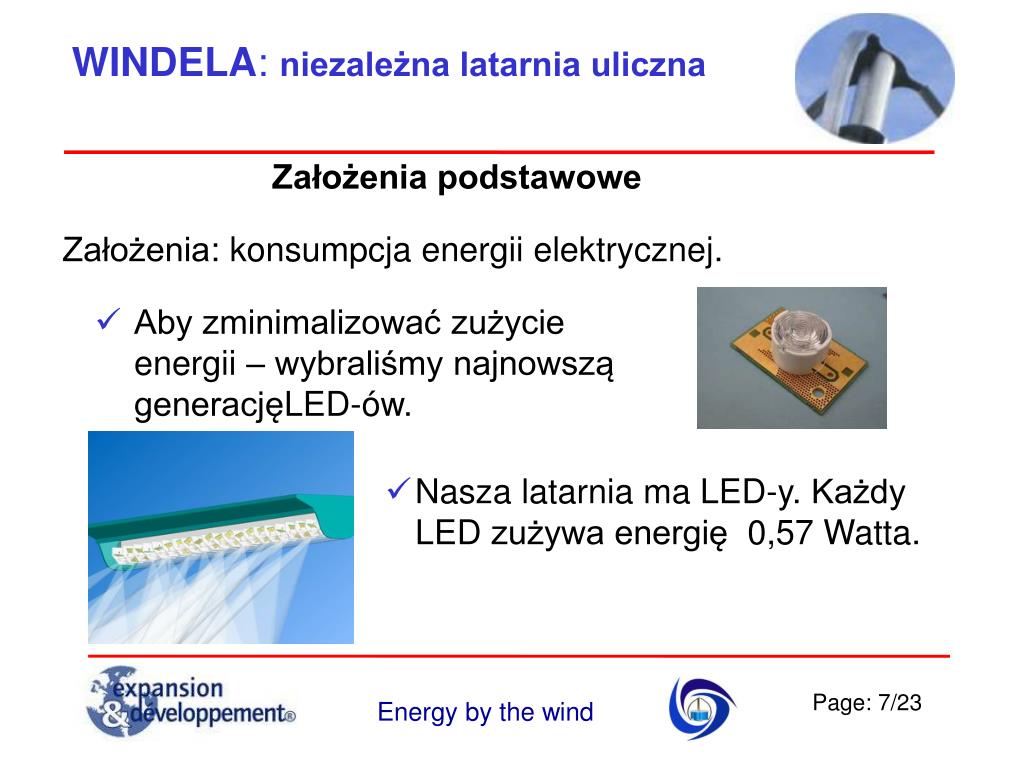

WINDELA: niezależna latarnia uliczna Założenia podstawowe Założenia: konsumpcja energii elektrycznej. • Aby zminimalizować zużycie energii – wybraliśmy najnowszą generacjęLED-ów. • Nasza latarnia ma LED-y. Każdy LED zużywa energię0,57 Watta.

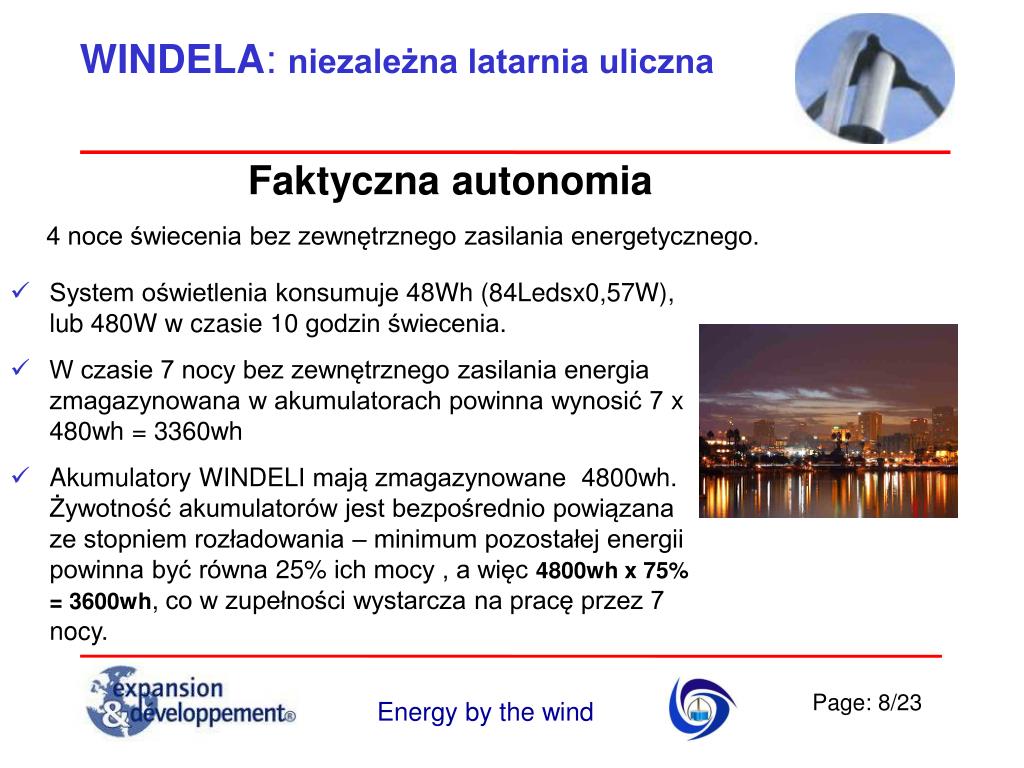

WINDELA: niezależna latarnia uliczna Faktyczna autonomia 4 noce świecenia bez zewnętrznego zasilania energetycznego. • System oświetlenia konsumuje 48Wh (84Ledsx0,57W), lub 480W w czasie 10 godzin świecenia. • W czasie 7 nocy bez zewnętrznego zasilania energia zmagazynowana w akumulatorach powinna wynosić 7 x 480wh = 3360wh • Akumulatory WINDELI mają zmagazynowane 4800wh. Żywotność akumulatorów jest bezpośrednio powiązana ze stopniem rozładowania – minimum pozostałej energii powinna być równa 25% ich mocy , a więc 4800wh x 75% = 3600wh, co w zupełności wystarcza na pracę przez 7nocy.

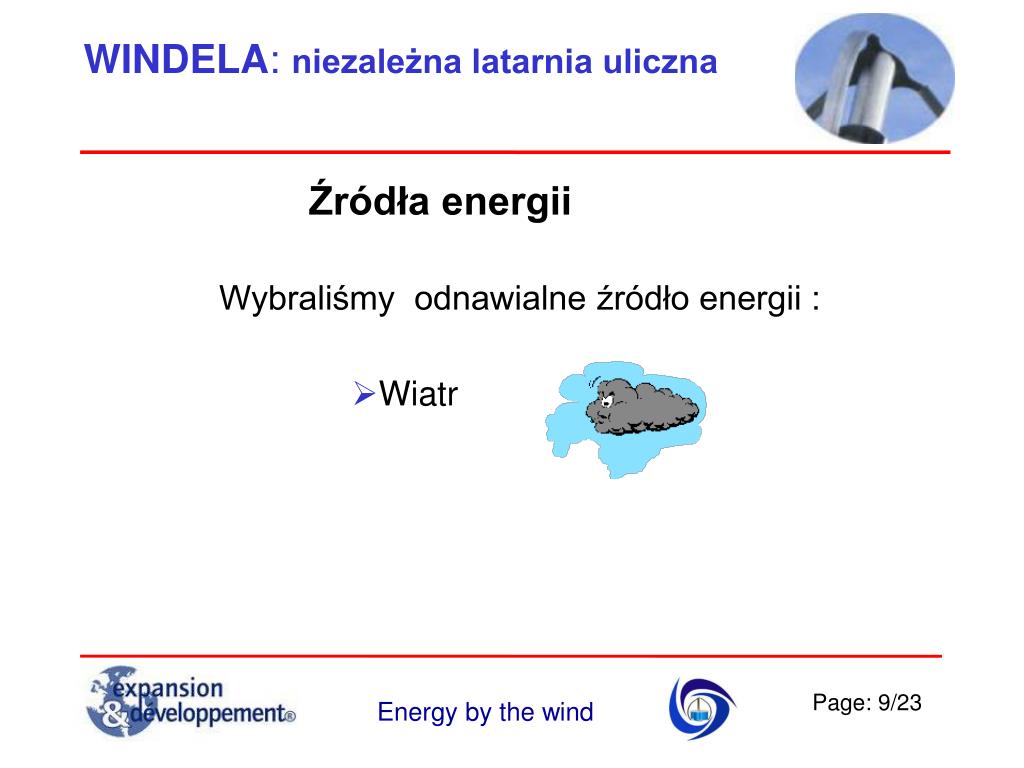

WINDELA: niezależna latarnia uliczna Źródła energii Wybraliśmy odnawialne źródło energii : • Wiatr

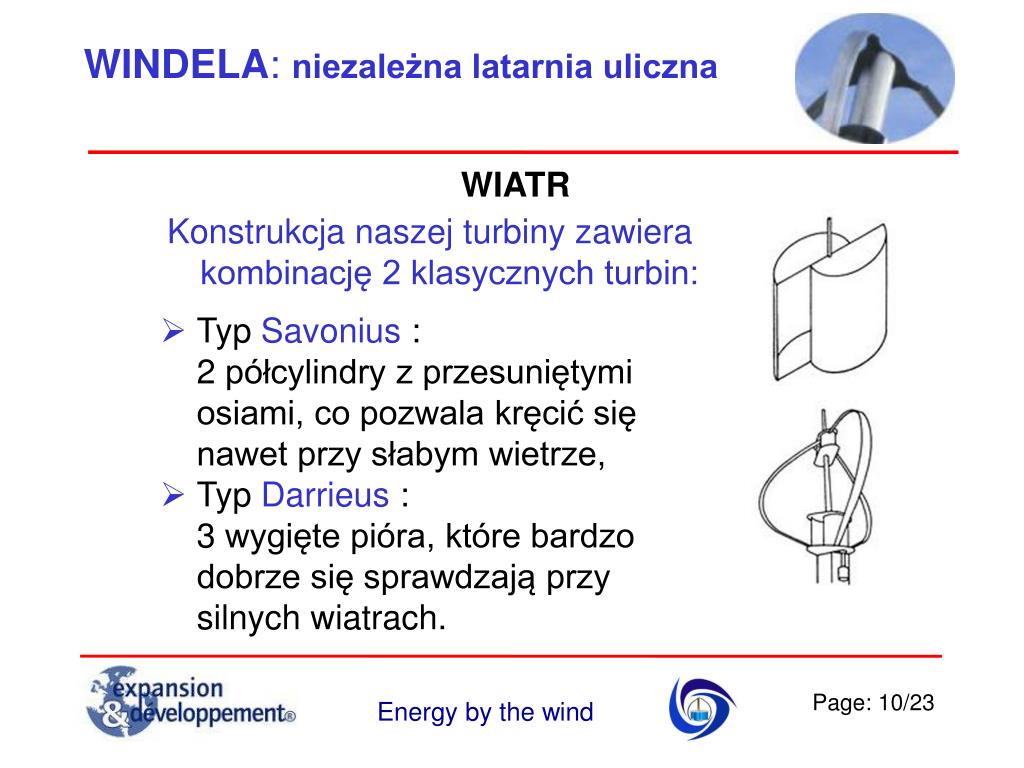

WINDELA: niezależna latarnia uliczna WIATR Konstrukcja naszej turbiny zawiera kombinację 2 klasycznych turbin: • TypSavonius : 2 półcylindry z przesuniętymi osiami, co pozwala kręcić się nawet przy słabym wietrze, • Typ Darrieus :3wygięte pióra, które bardzo dobrze się sprawdzają przy silnych wiatrach.

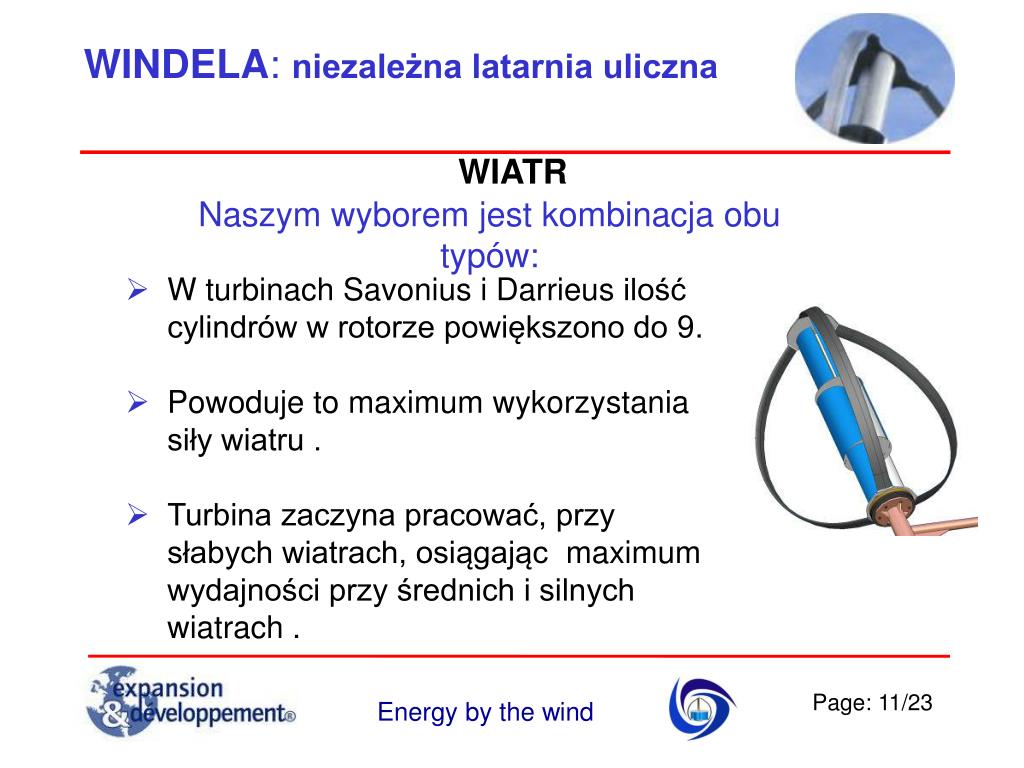

WINDELA: niezależna latarnia uliczna WIATR Naszym wyborem jest kombinacja obu typów: • W turbinach Savonius i Darrieus ilość cylindrów w rotorze powiększono do 9. • Powoduje to maximum wykorzystania siły wiatru . • Turbina zaczyna pracować, przy słabych wiatrach, osiągając maximum wydajności przy średnich i silnych wiatrach .

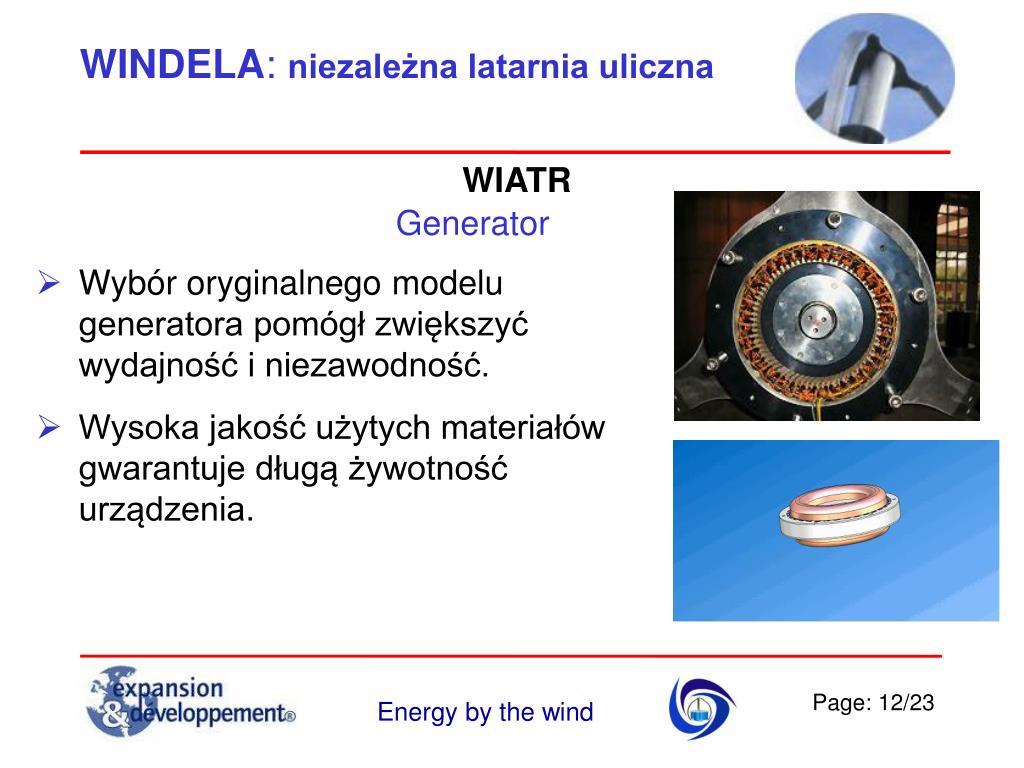

WINDELA: niezależna latarnia uliczna WIATR Generator • Wybór oryginalnego modelu generatora pomógł zwiększyć wydajność i niezawodność. • Wysoka jakość użytych materiałów gwarantuje długą żywotność urządzenia.

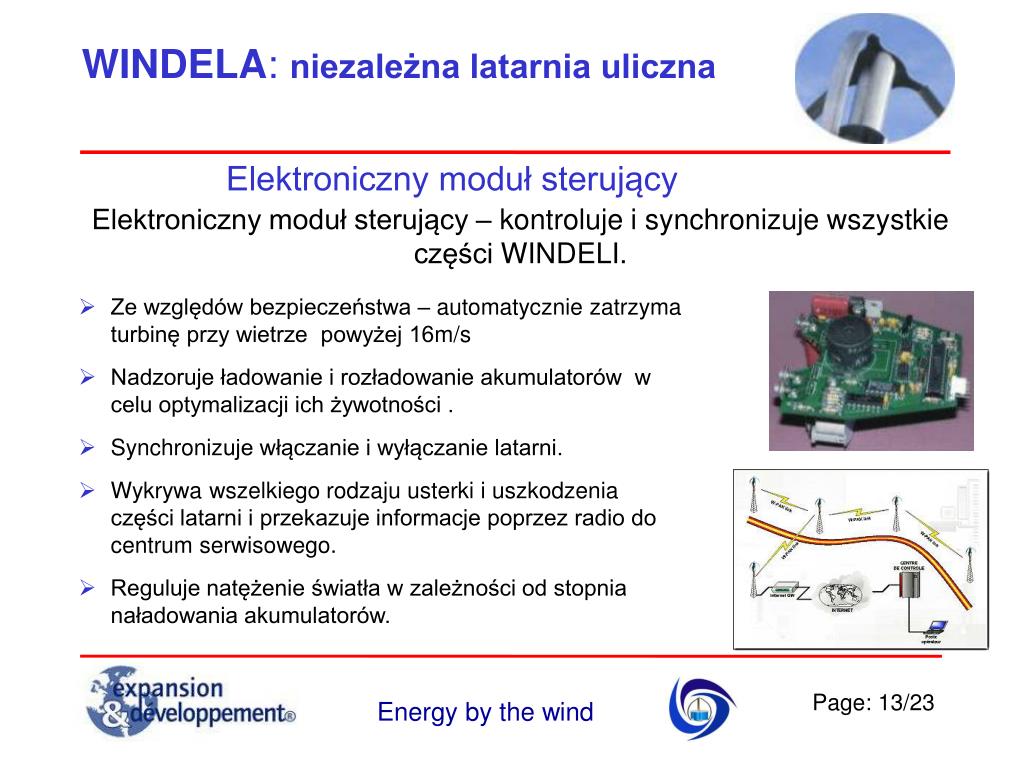

WINDELA: niezależna latarnia uliczna Elektroniczny moduł sterujący Elektroniczny moduł sterujący – kontroluje i synchronizuje wszystkie części WINDELI. • Ze względów bezpieczeństwa – automatycznie zatrzyma turbinę przy wietrze powyżej 16m/s • Nadzoruje ładowanie i rozładowanie akumulatorów w celu optymalizacji ich żywotności . • Synchronizuje włączanie i wyłączanie latarni. • Wykrywa wszelkiego rodzaju usterki i uszkodzenia części latarni i przekazuje informacje poprzez radio do centrum serwisowego. • Reguluje natężenie światła w zależności od stopnia naładowania akumulatorów.

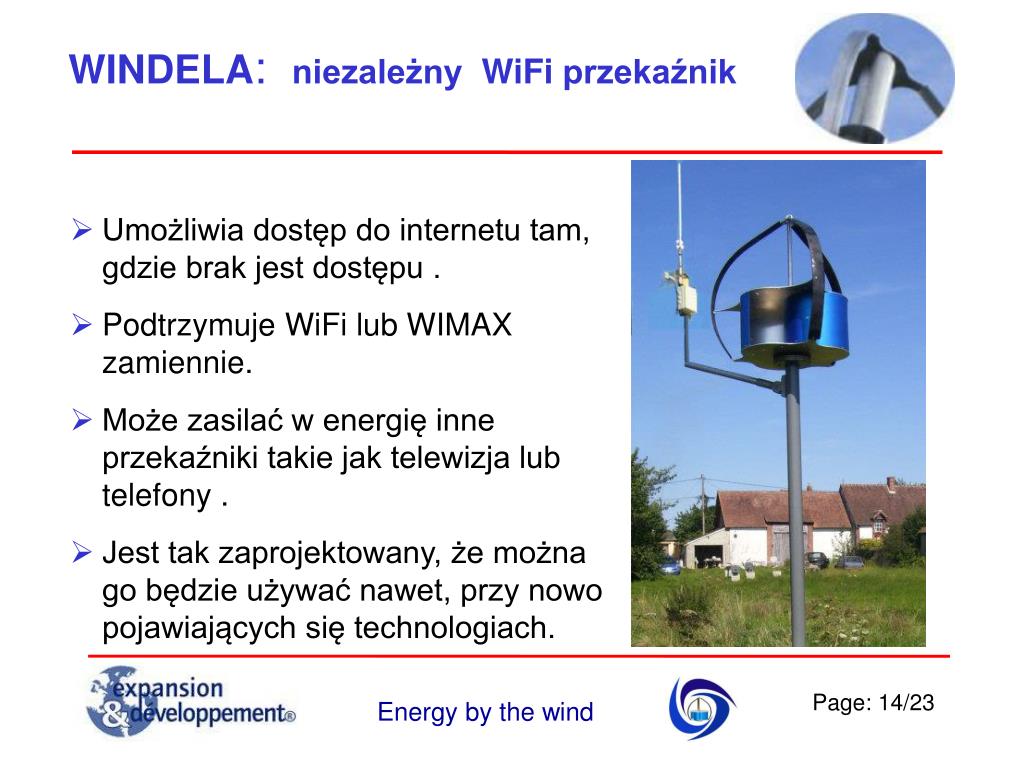

WINDELA: niezależny WiFi przekaźnik • Umożliwia dostęp do internetu tam, gdzie brak jest dostępu . • Podtrzymuje WiFi lub WIMAX zamiennie. • Może zasilać w energię inne przekaźniki takie jak telewizja lub telefony . • Jest tak zaprojektowany, że można go będzie używać nawet, przy nowo pojawiających się technologiach.

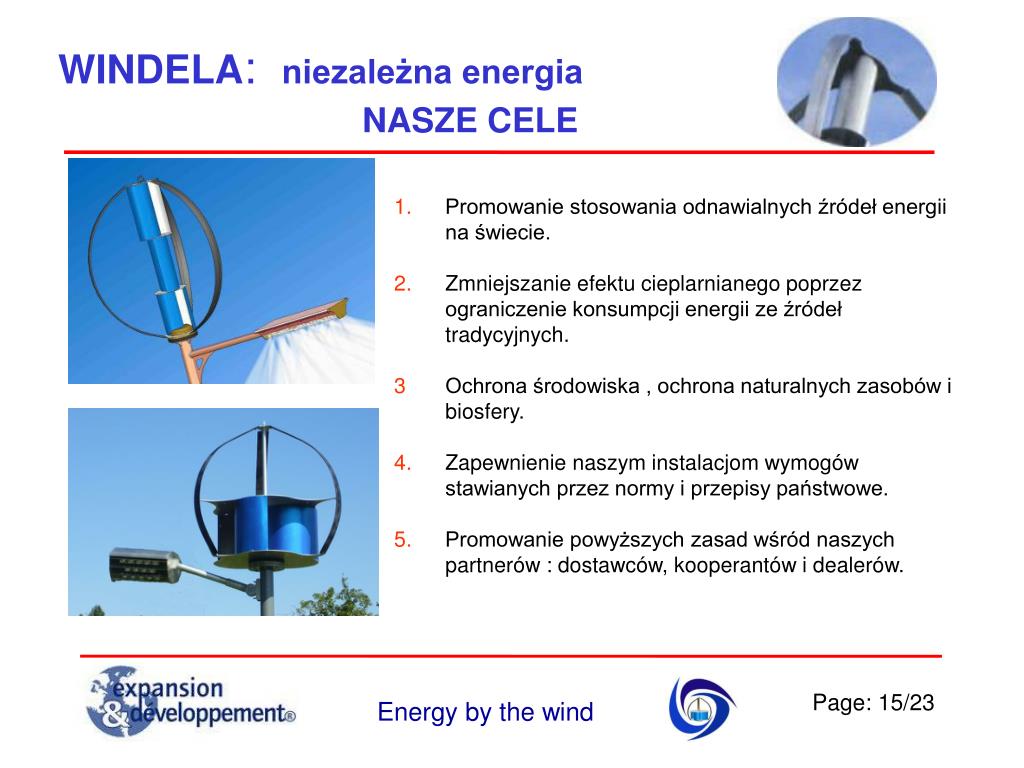

WINDELA: niezależna energia NASZE CELE Promowanie stosowania odnawialnych źródeł energii na świecie. Zmniejszanie efektu cieplarnianego poprzez ograniczenie konsumpcji energii ze źródeł tradycyjnych. Ochrona środowiska , ochrona naturalnych zasobów i biosfery. Zapewnienie naszym instalacjom wymogów stawianych przez normy i przepisy państwowe. Promowanie powyższych zasad wśród naszych partnerów : dostawców, kooperantów i dealerów.
WINDELA: niezależna energia NASZE CELE Wzmożenie naszych wysiłków badawczych, szukanie innowacyjnych rozwiązań mających na celu lepszą ochronę środowiska. Szukanie innowacyjnych rozwiązań w zakresie oświetlenia terenów publicznych. Odważne podejmowanie strategicznych decyzji w zakresie nowych technologii – odchodząc od utartych schematów. Rozwój nowoczesnych, zrównoważonych i dochodowych rozwiązań, chroniących środowisko i dostępnych powszechnie dla ludzi. Współpraca ze wszystkimi Partnerami w celu promocji dostępu do “lekkiej” i “czystej” energii elektrycznej.

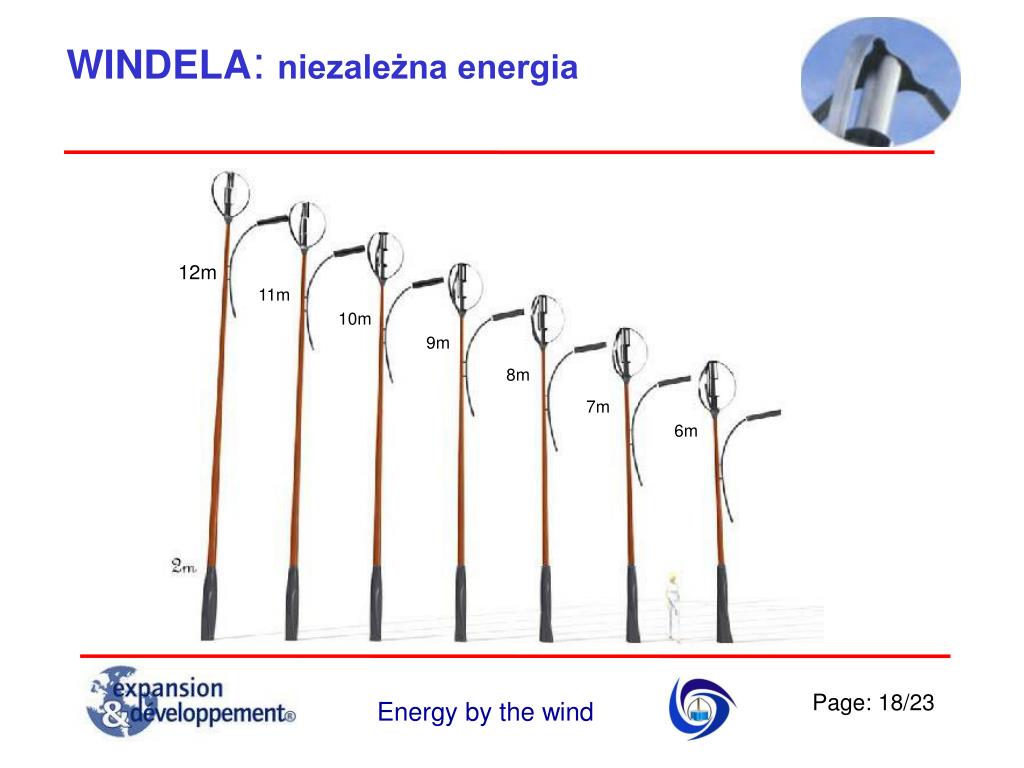

WINDELA: niezależna energia 12m 11m 10m 9m 8m 7m 6m

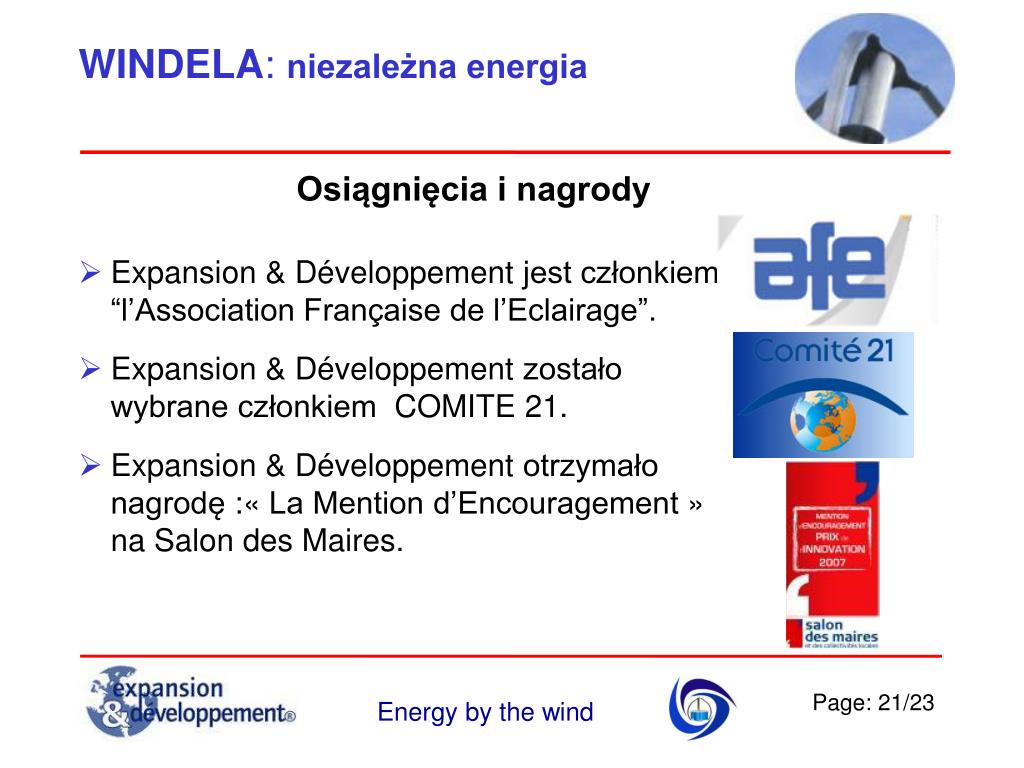

WINDELA: niezależna energia Osiągnięcia i nagrody • Expansion & Développement jest członkiem “l’Association Française de l’Eclairage”. • Expansion & Développement zostało wybrane członkiem COMITE 21. • Expansion & Développement otrzymało nagrodę :« La Mention d’Encouragement » na Salon des Maires.

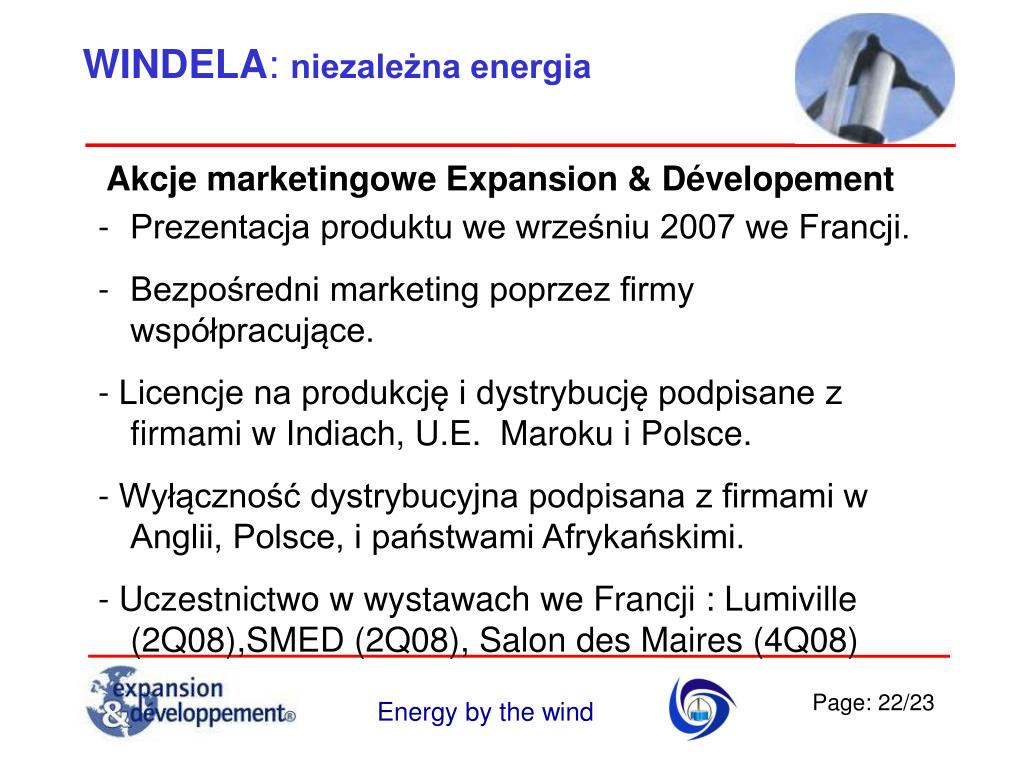

WINDELA: niezależna energia Akcje marketingowe Expansion & Dévelopement • Prezentacja produktu we wrześniu 2007 we Francji. • Bezpośredni marketing poprzez firmy współpracujące. - Licencje na produkcję i dystrybucję podpisane z firmami w Indiach, U.E. Maroku i Polsce. - Wyłączność dystrybucyjna podpisana z firmami w Anglii, Polsce, i państwami Afrykańskimi. - Uczestnictwo w wystawach we Francji : Lumiville (2Q08),SMED (2Q08), Salon des Maires (4Q08)

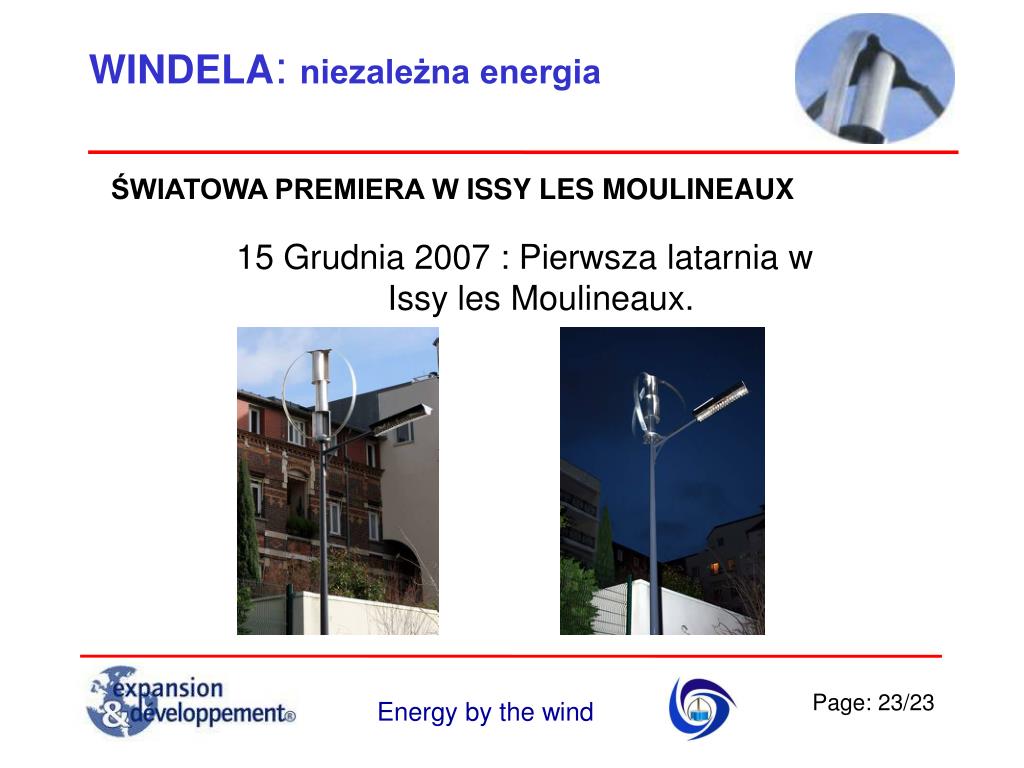

WINDELA:niezależna energia ŚWIATOWA PREMIERA W ISSY LES MOULINEAUX 15 Grudnia 2007 : Pierwsza latarnia wIssy les Moulineaux.

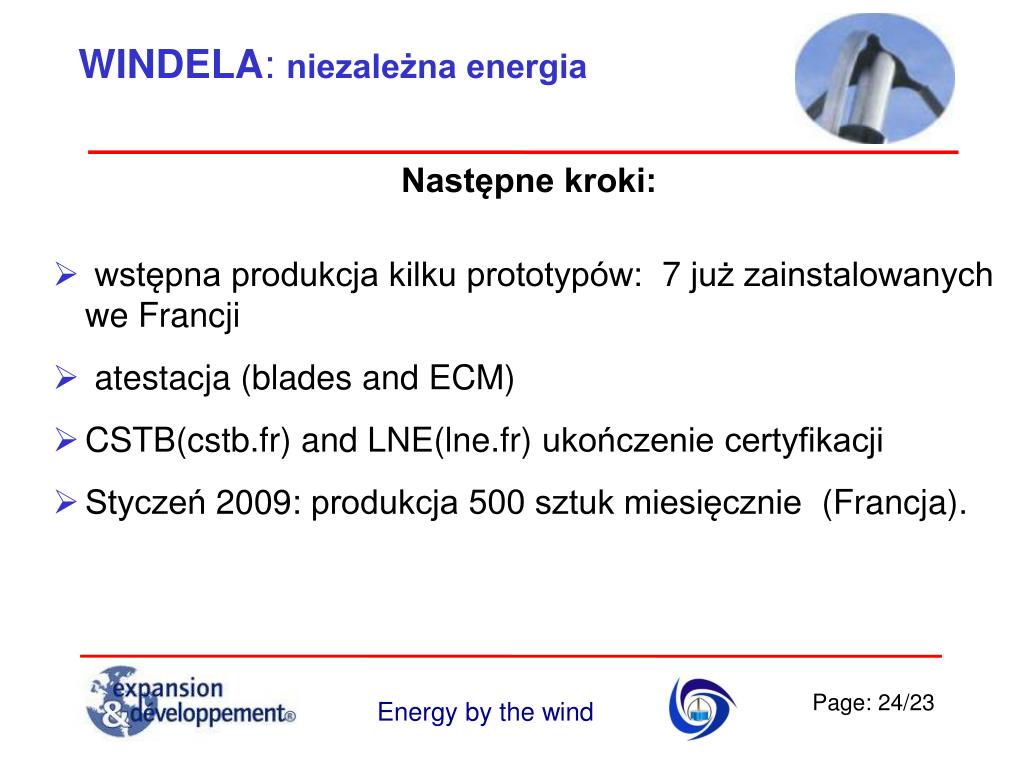

WINDELA:niezależna energia Następne kroki: • wstępna produkcja kilku prototypów: 7już zainstalowanych we Francji • atestacja (blades and ECM) • CSTB(cstb.fr) and LNE(lne.fr) ukończenie certyfikacji • Styczeń 2009: produkcja 500 sztuk miesięcznie (Francja).

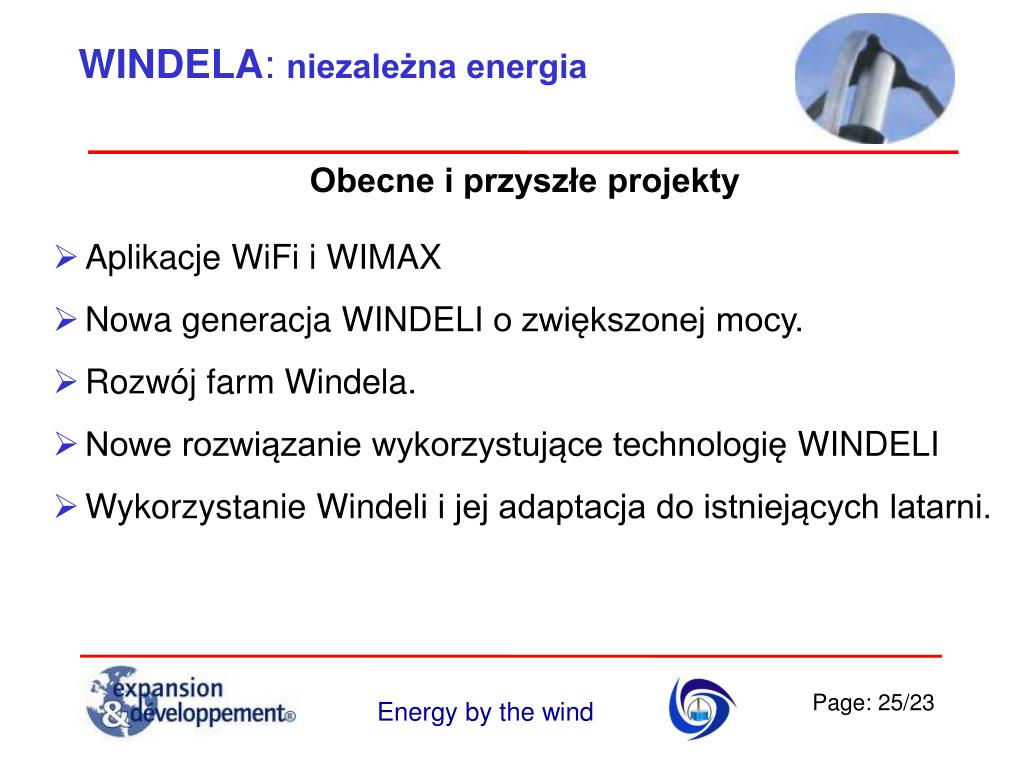

WINDELA:niezależna energia Obecne i przyszłe projekty • Aplikacje WiFi i WIMAX • Nowa generacja WINDELIo zwiększonej mocy. • Rozwój farm Windela. • Nowe rozwiązanie wykorzystujące technologię WINDELI • Wykorzystanie Windeli i jej adaptacja do istniejących latarni.
