单相异步电动机原理、分类及结构

单相异步电动机原理、分类及结构 课程：《电机构造与维修》主讲老师：张文东授课班级：2010电子高技班

熟悉单相异步电动机的结构及其分类 学习目标能够理解单相异步电动机的工作原理提高同学们学习单相异步电动机的兴趣

学习内容 • 单相异步电动机的结构 • 单相异步电动机的分类 • 单相异步电动机的工作原理

什么是单相异步电动机? 采用单相交流电源供电的电动机称为单相异步电动机。单相异步电动机的容量一般在750W以下，与同容量的三相异步电动机相比，它的体积较大，运行性能较差，但是它结构简单、成本低廉、运行可靠、维修方便，通常广泛应用在小容量的场合，如家用电器（电风扇、电冰箱、洗衣机等）、空调设备、电动工具（如油泵、砂轮机）、医疗器械及轻工设备中。

油烟机电机 洗衣机电机家用空调电机

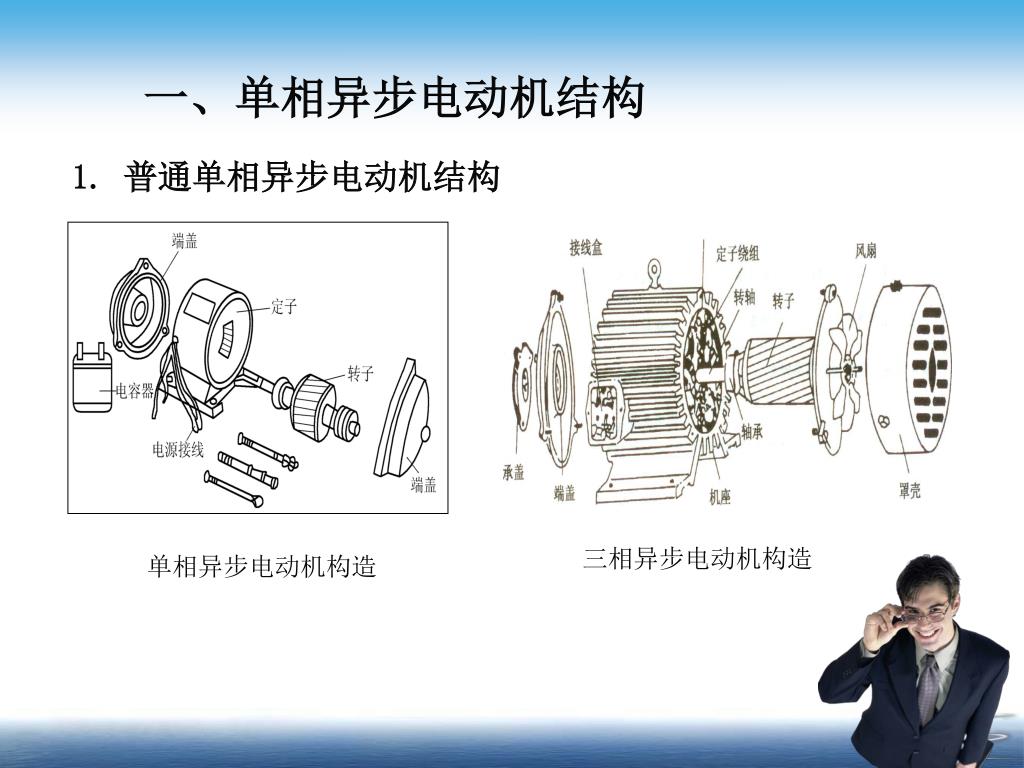

一、单相异步电动机结构 1. 普通单相异步电动机结构三相异步电动机构造单相异步电动机构造

主绕组（又称工作绕组） 定子绕组组成副绕组（又称启动绕组）单相异步电动机的定子

启动开关 工作原理：转子静止或转速较低时，离心开关的触头在弹簧的压力下处于接通位置；当电动机转速达到一定值时，离心开关中的重球产生的离心力大于弹簧的弹力，重球带动触头向右移动触头断开。离心式开关 1.重球2.弹簧3.触头4.转子

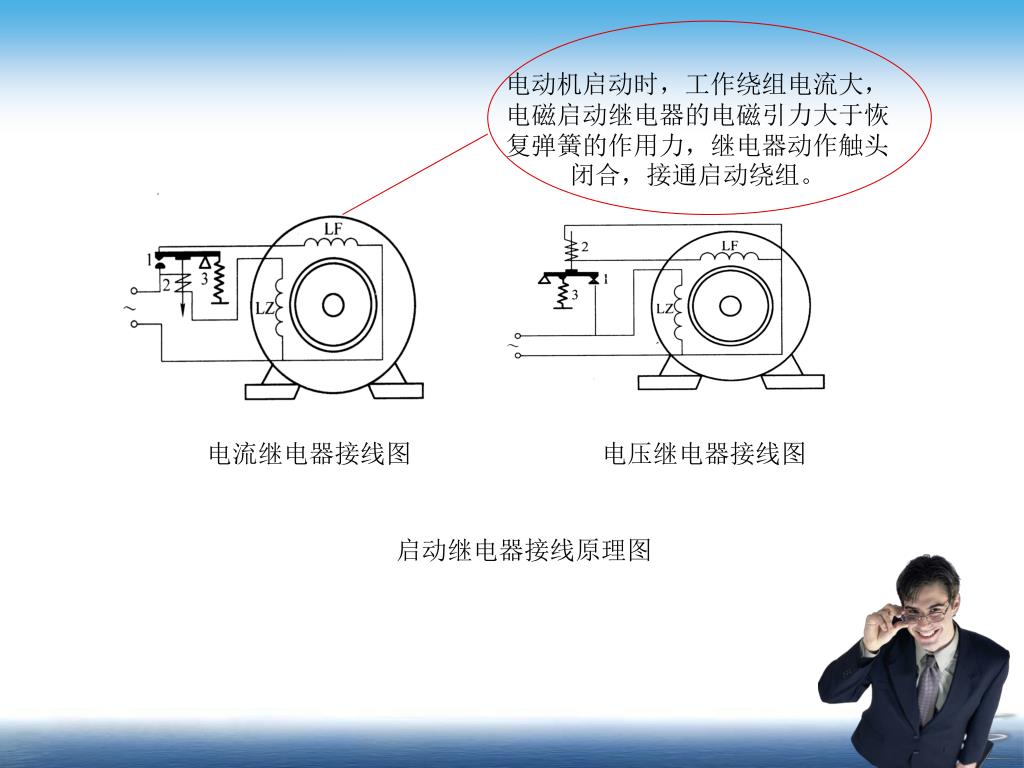

电动机启动时，工作绕组电流大，电磁启动继电器的电磁引力大于恢复弹簧的作用力，继电器动作触头闭合，接通启动绕组。电动机启动时，工作绕组电流大，电磁启动继电器的电磁引力大于恢复弹簧的作用力，继电器动作触头闭合，接通启动绕组。电流继电器接线图电压继电器接线图启动继电器接线原理图

a)R-T曲线 b)电路图 PTC元件特性和接线图想一想：PTC元件与启动继电器相比有哪些优、缺点？

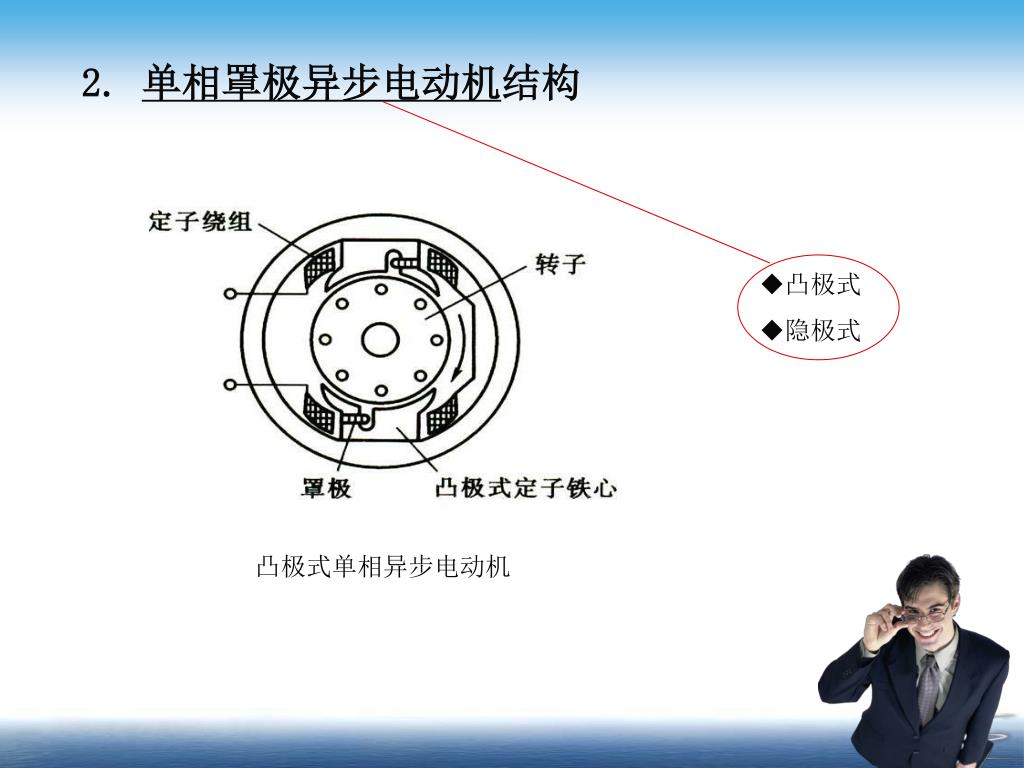

2.单相罩极异步电动机结构 • 凸极式 • 隐极式凸极式单相异步电动机

二、单相异步电动机的分类及其应用 按照启动和运行方式分为以下五种 • 单相电容运行式异步电动机 • 单相电容启动式异步电动机 • 单相电阻启动式异步电动机 • 单相双电容启动式异步电动机 • 单相罩极异步电动机其电路图分别如下所示：

运行特点：结构简单，使用维护方便，有较高的效率和功率因数；但启动转矩较小，多用于电风扇、吸尘器。运行特点：结构简单，使用维护方便，有较高的效率和功率因数；但启动转矩较小，多用于电风扇、吸尘器。 YY--单相电容运行式

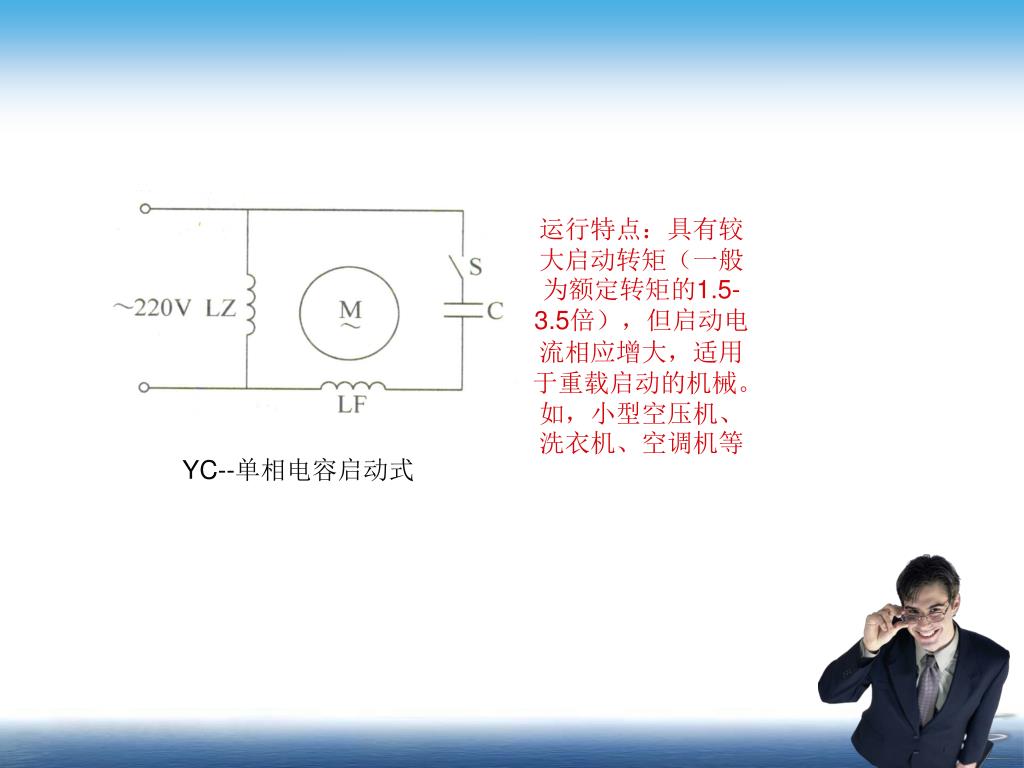

运行特点：具有较大启动转矩（一般为额定转矩的1.5-3.5倍），但启动电流相应增大，适用于重载启动的机械。如，小型空压机、洗衣机、空调机等运行特点：具有较大启动转矩（一般为额定转矩的1.5-3.5倍），但启动电流相应增大，适用于重载启动的机械。如，小型空压机、洗衣机、空调机等 YC--单相电容启动式

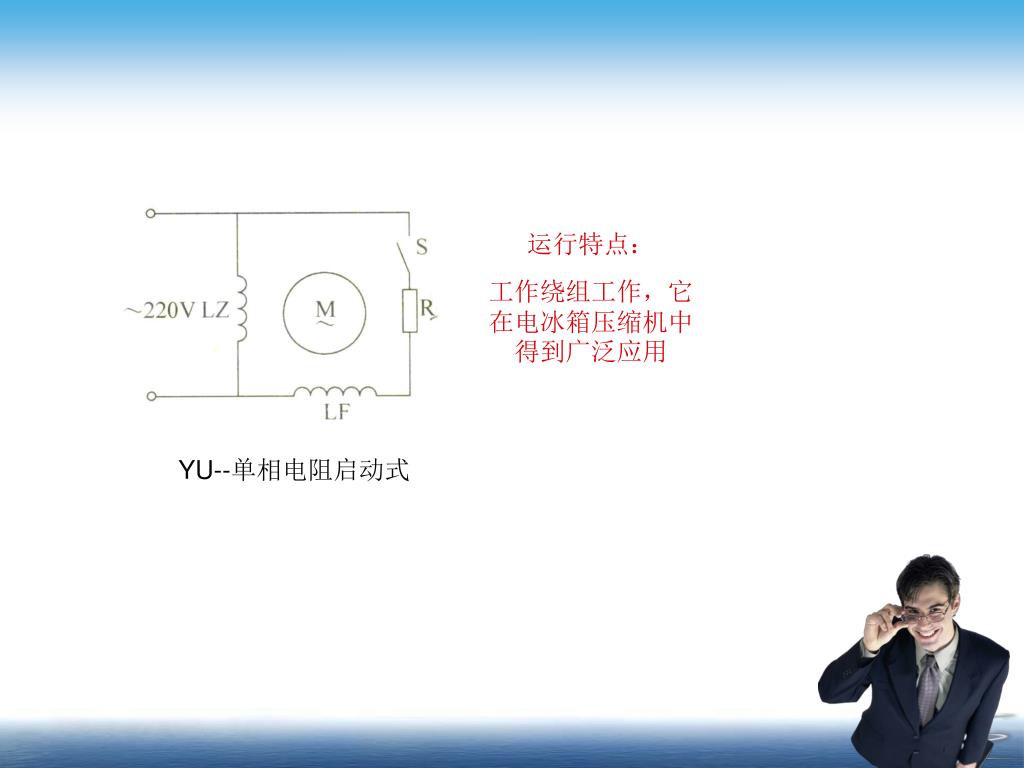

运行特点： 工作绕组工作，它在电冰箱压缩机中得到广泛应用 YU--单相电阻启动式

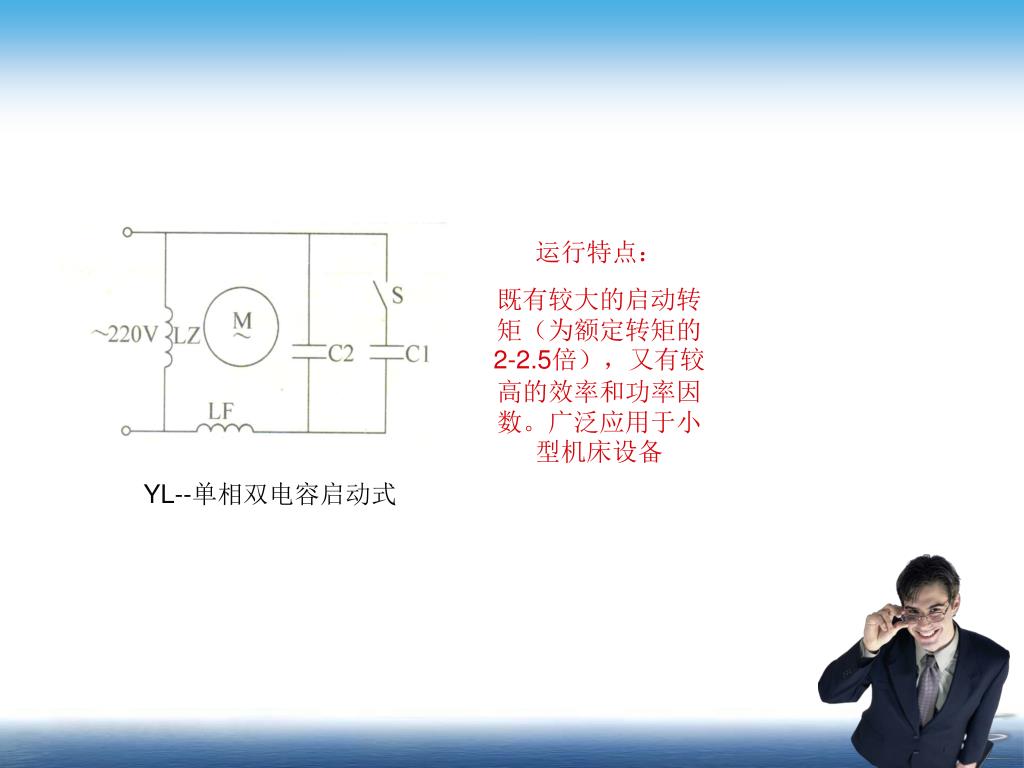

运行特点： 既有较大的启动转矩（为额定转矩的2-2.5倍），又有较高的效率和功率因数。广泛应用于小型机床设备 YL--单相双电容启动式

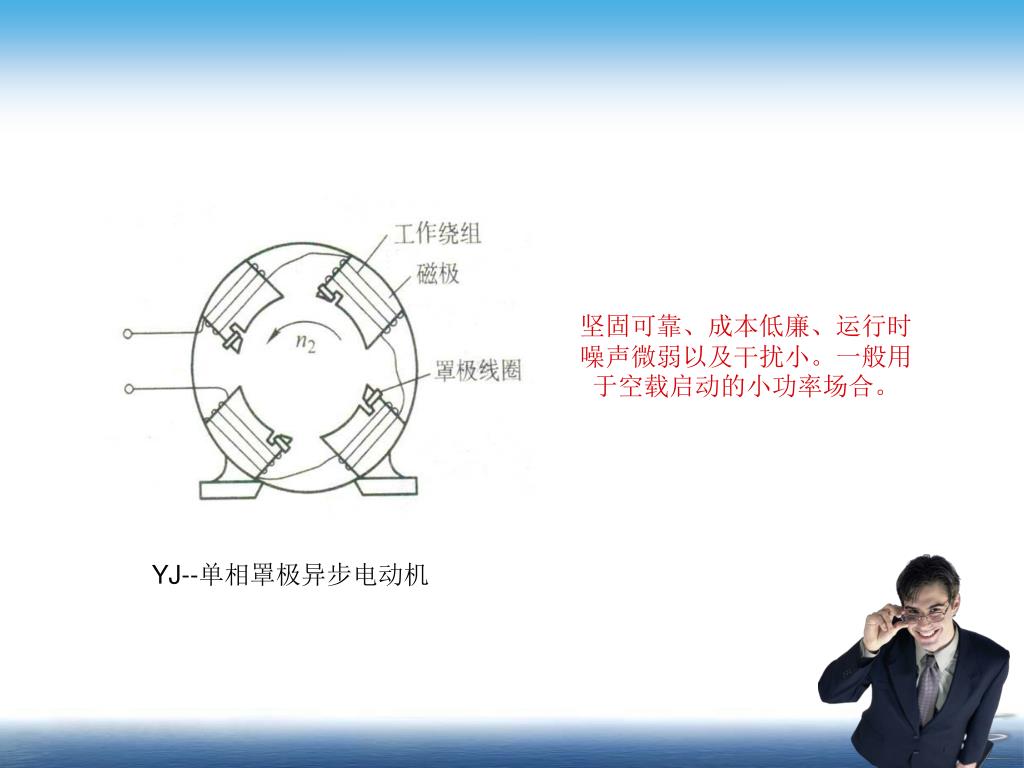

坚固可靠、成本低廉、运行时噪声微弱以及干扰小。一般用于空载启动的小功率场合。坚固可靠、成本低廉、运行时噪声微弱以及干扰小。一般用于空载启动的小功率场合。 YJ--单相罩极异步电动机

思考题：小王家一台荷花牌双缸洗衣机，昨天还用的好好的，今天怎么也不转了。可是拨动波轮时它有可以转起来，停止后又不转了，帮他支支招，使洗衣机正常工作。

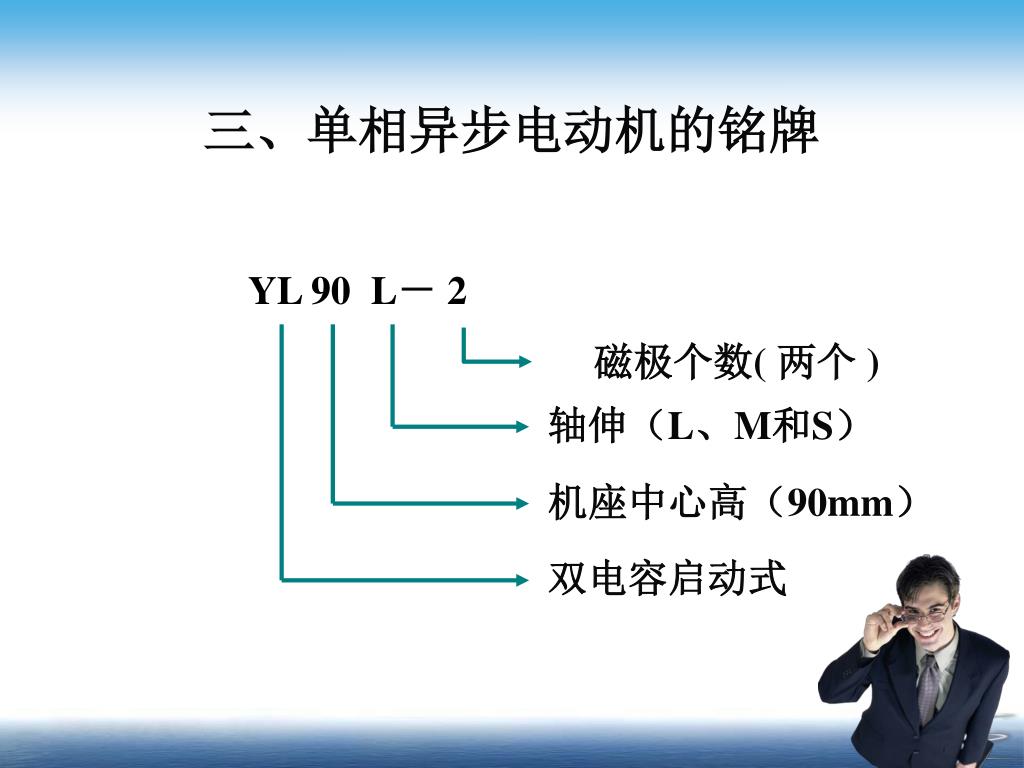

磁极个数( 两个 ) 轴伸（L、M和S）机座中心高（90mm）双电容启动式三、单相异步电动机的铭牌 YL 90 L－ 2

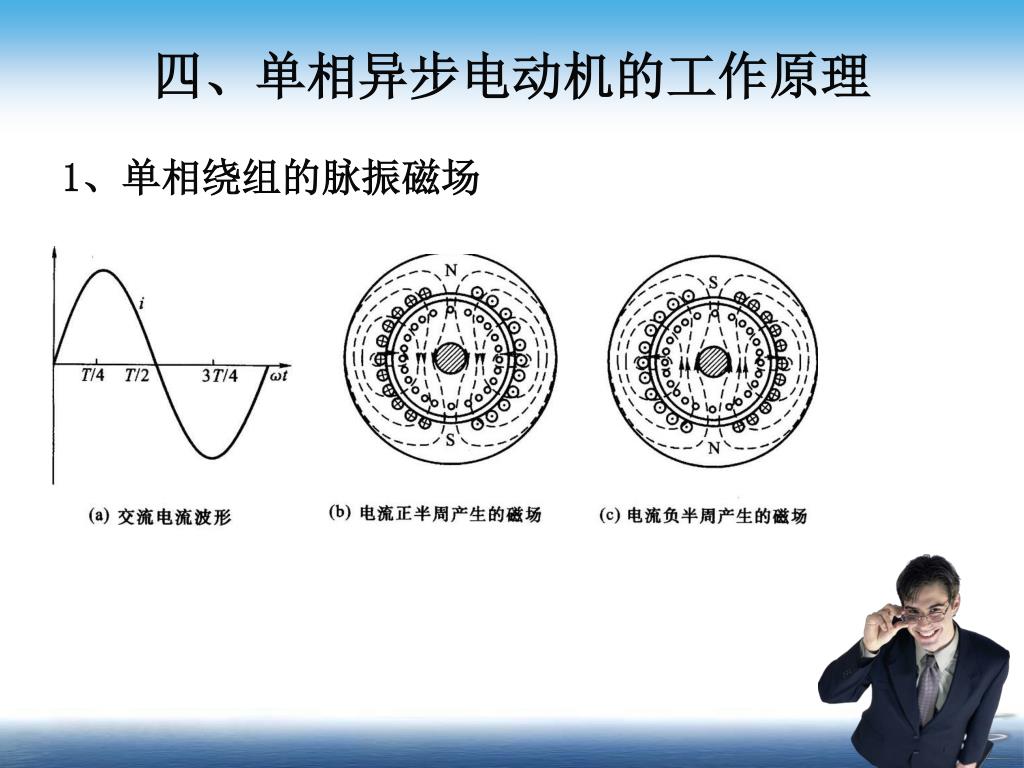

四、单相异步电动机的工作原理 1、单相绕组的脉振磁场

2、两相绕组的旋转磁场 起动必要条件： 1）定子具有空间不同相位的2个绕组 2）两相绕组中通入不同相位的交流电流，分相
