第 3 章 重 心

1. 第3章 重心 3-1 重心、形心與質量中心 3-2 多質點系統的重心之求法 3-3 線的形心之求法 3-4 面的形心之求法 3-5 體積的形心之求法

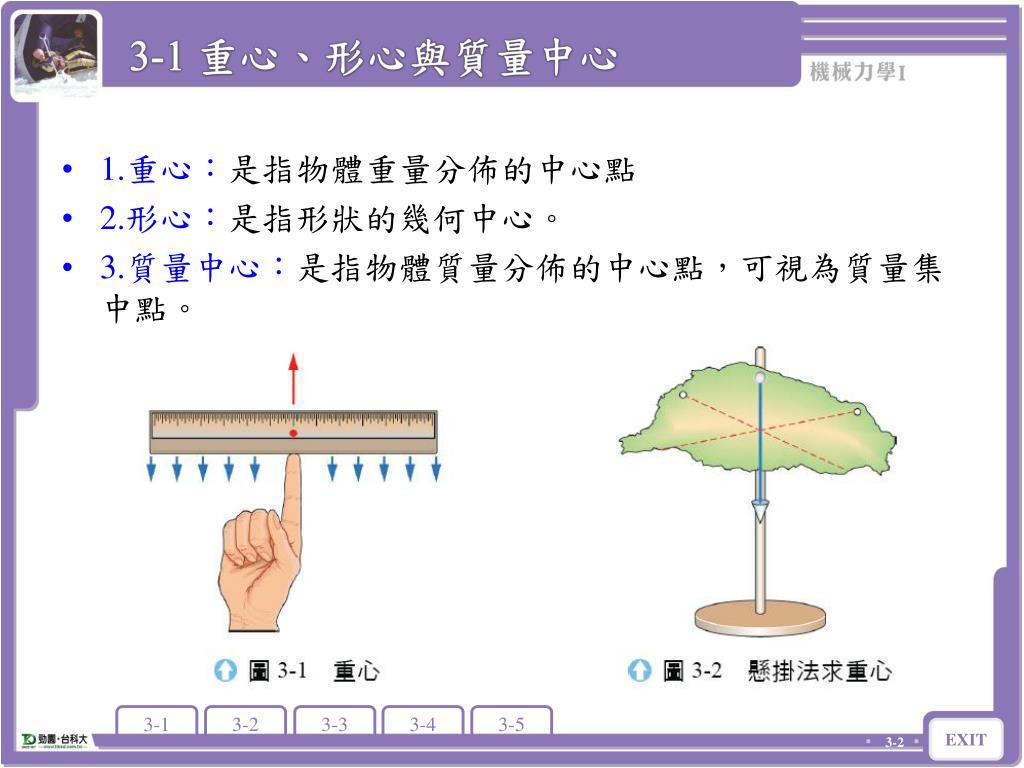

2. 3-1 重心、形心與質量中心 • 1.重心：是指物體重量分佈的中心點 • 2.形心：是指形狀的幾何中心。 • 3.質量中心：是指物體質量分佈的中心點，可視為質量集中點。

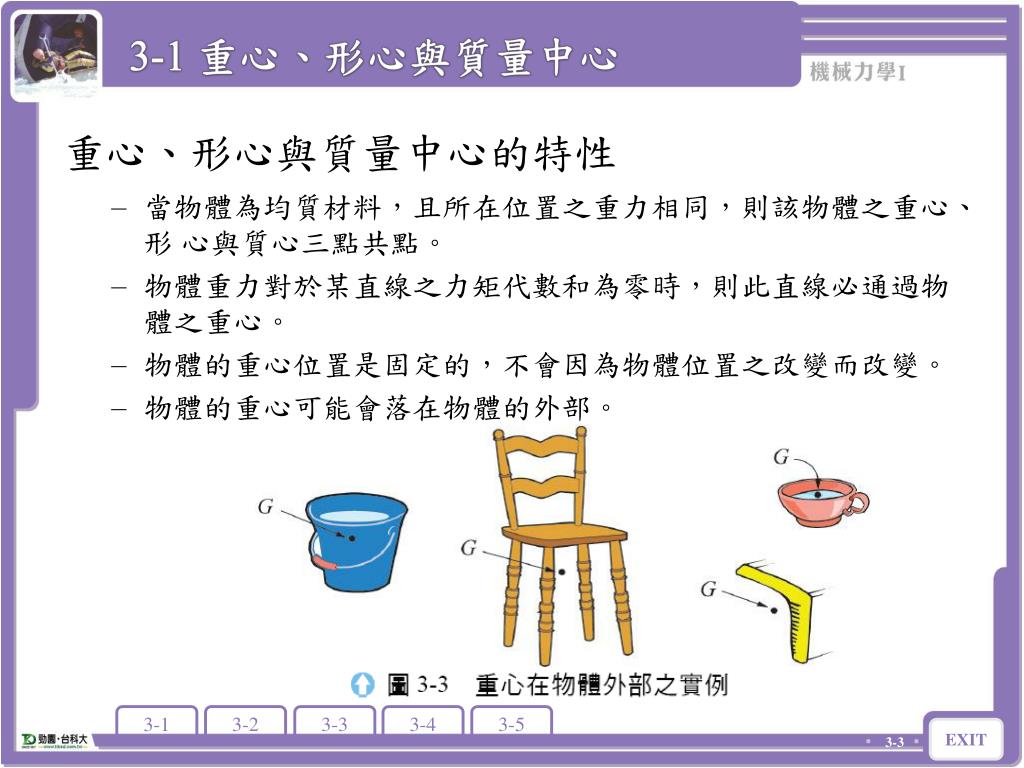

3. 重心、形心與質量中心的特性 • 當物體為均質材料，且所在位置之重力相同，則該物體之重心、形 心與質心三點共點。 • 物體重力對於某直線之力矩代數和為零時，則此直線必通過物體之重心。 • 物體的重心位置是固定的，不會因為物體位置之改變而改變。 • 物體的重心可能會落在物體的外部。

4. 3-1 重心、形心與質量中心

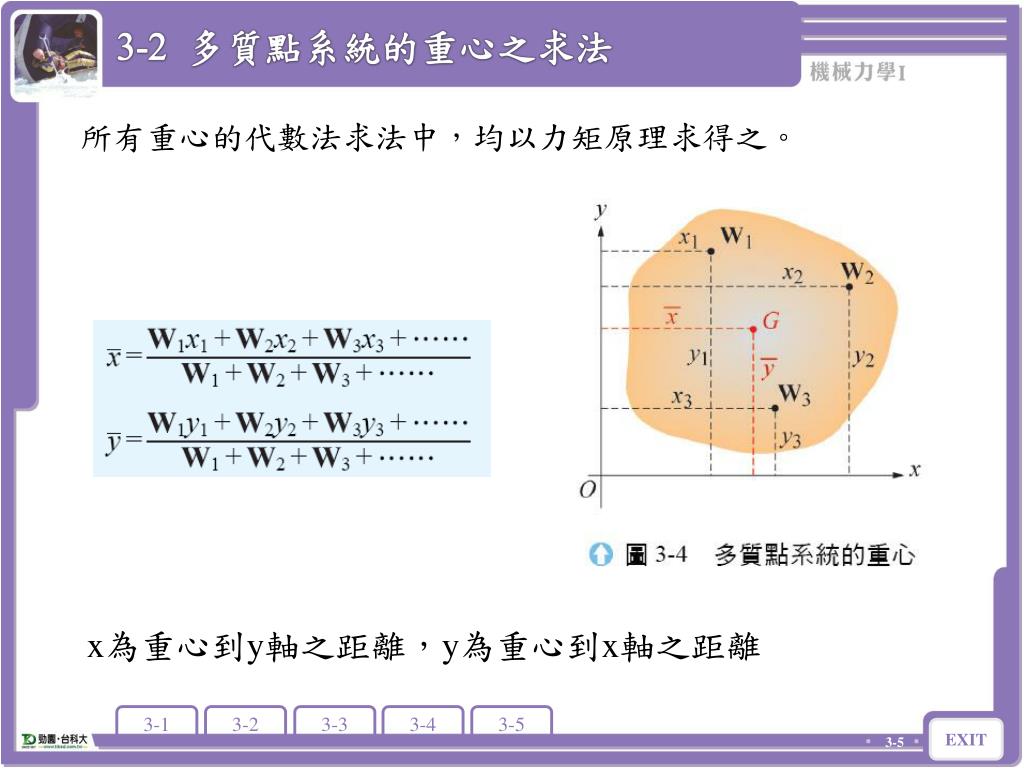

5. 3-2 多質點系統的重心之求法 所有重心的代數法求法中，均以力矩原理求得之。 x為重心到y軸之距離，y為重心到x軸之距離

6. 3-2 多質點系統的重心之求法

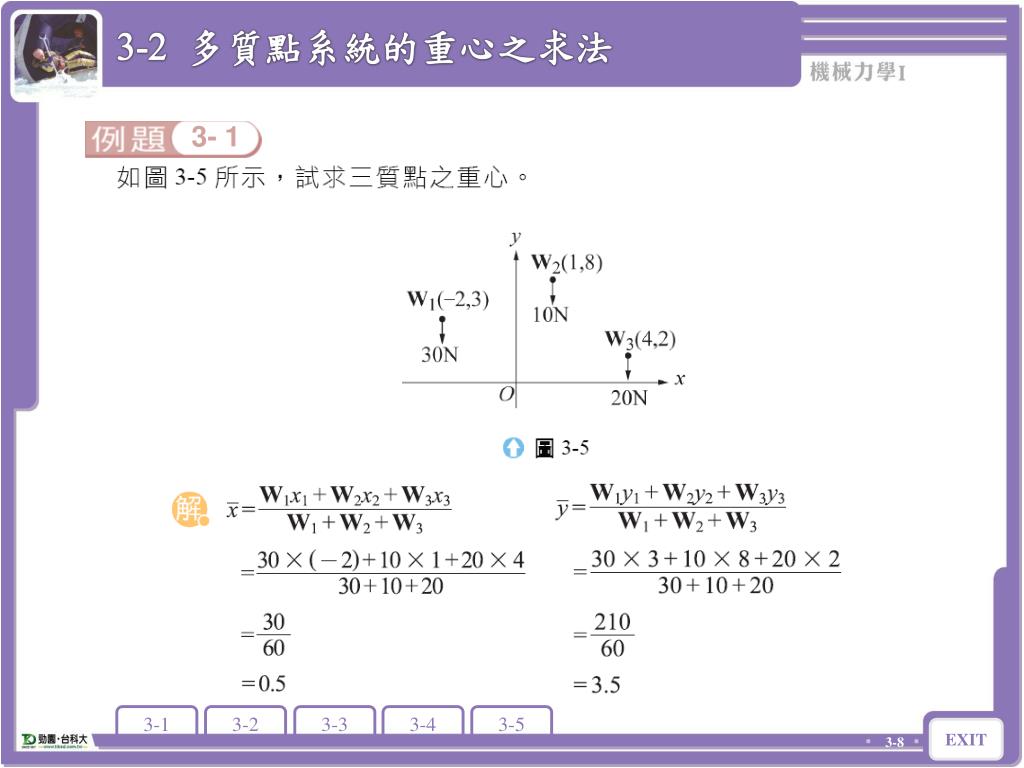

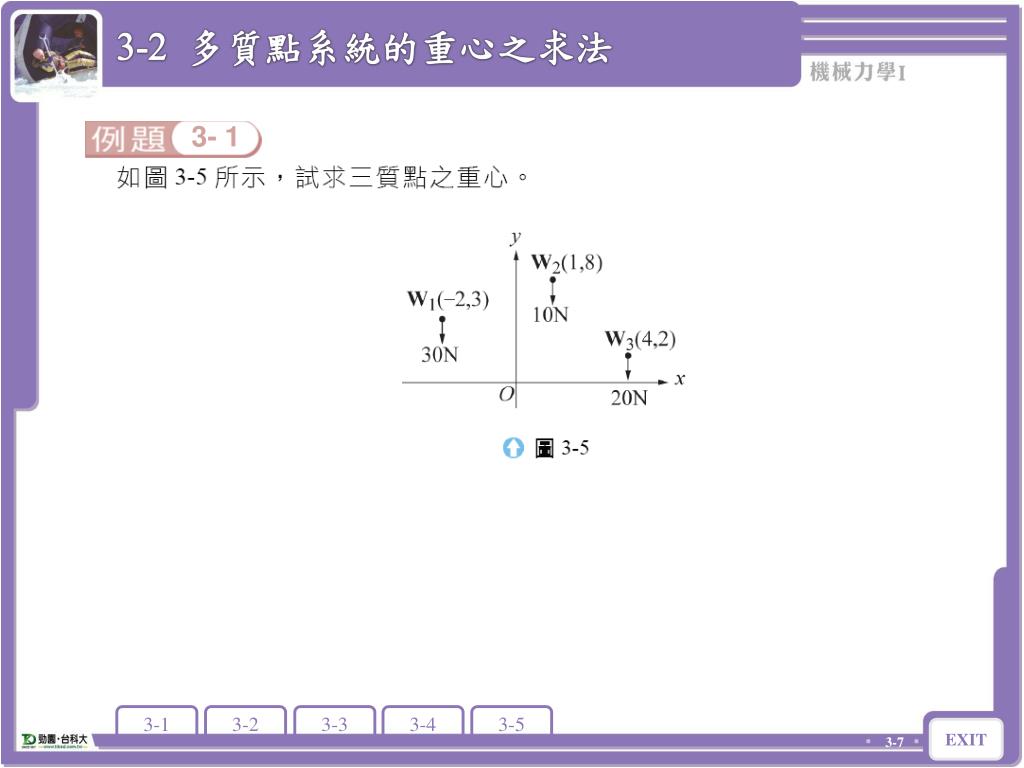

7. 3-2 多質點系統的重心之求法 3- 1

8. 3-2 多質點系統的重心之求法 3- 1

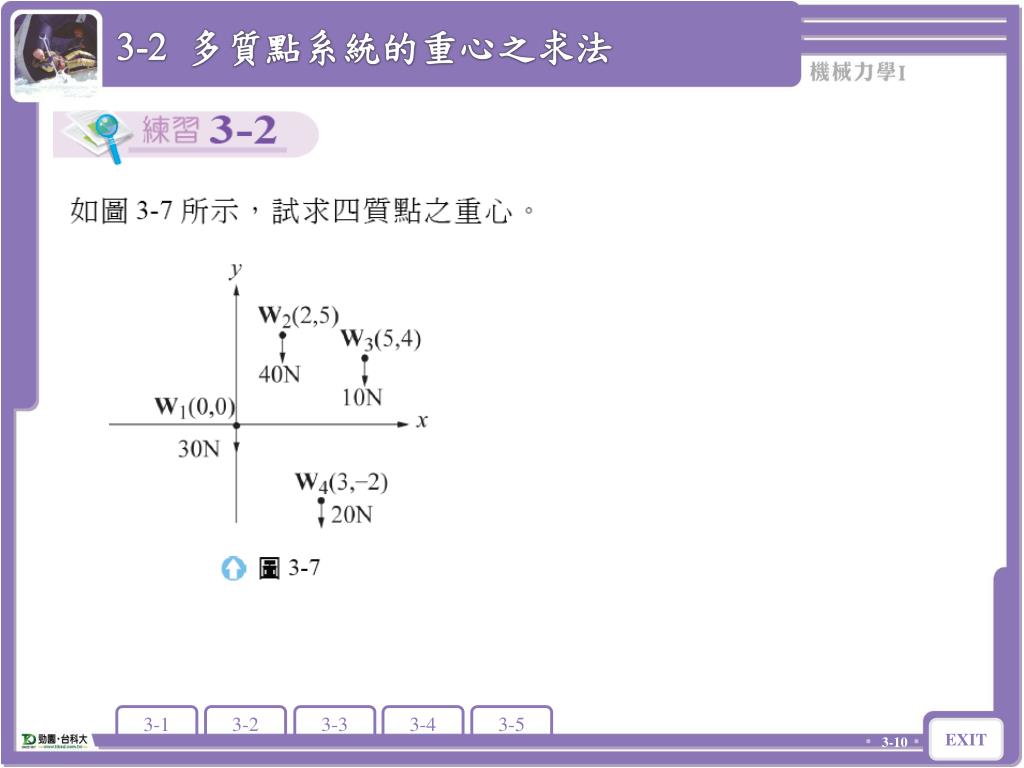

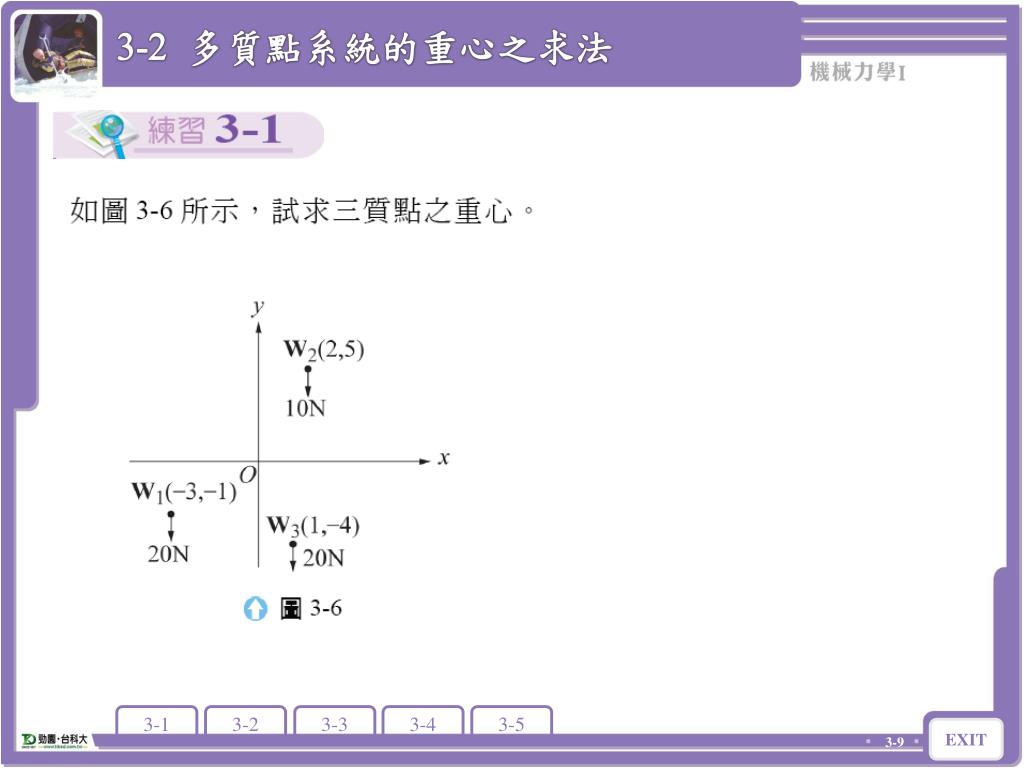

9. 3-2 多質點系統的重心之求法

10. 3-2 多質點系統的重心之求法

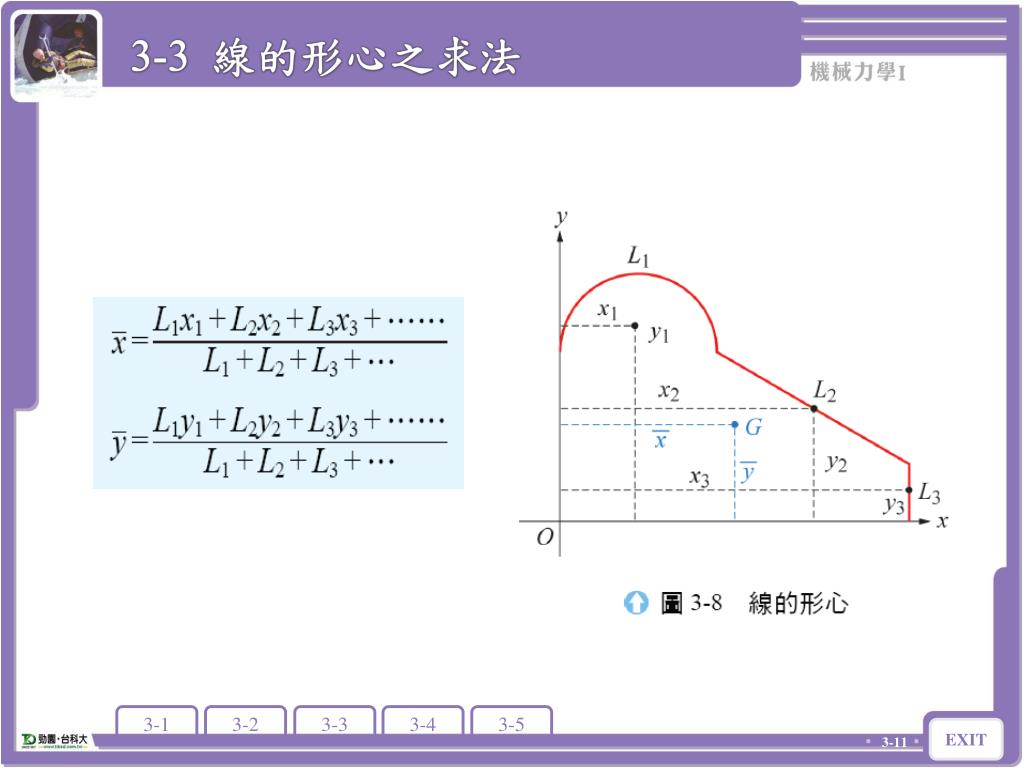

11. 3-3 線的形心之求法

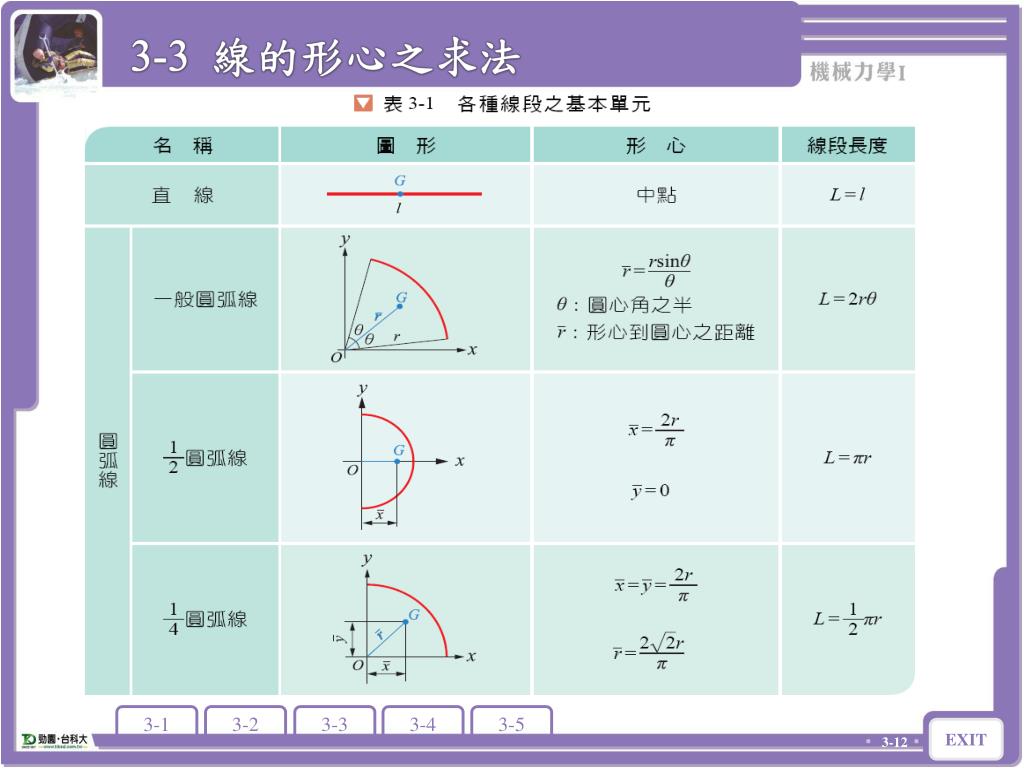

12. 3-3 線的形心之求法

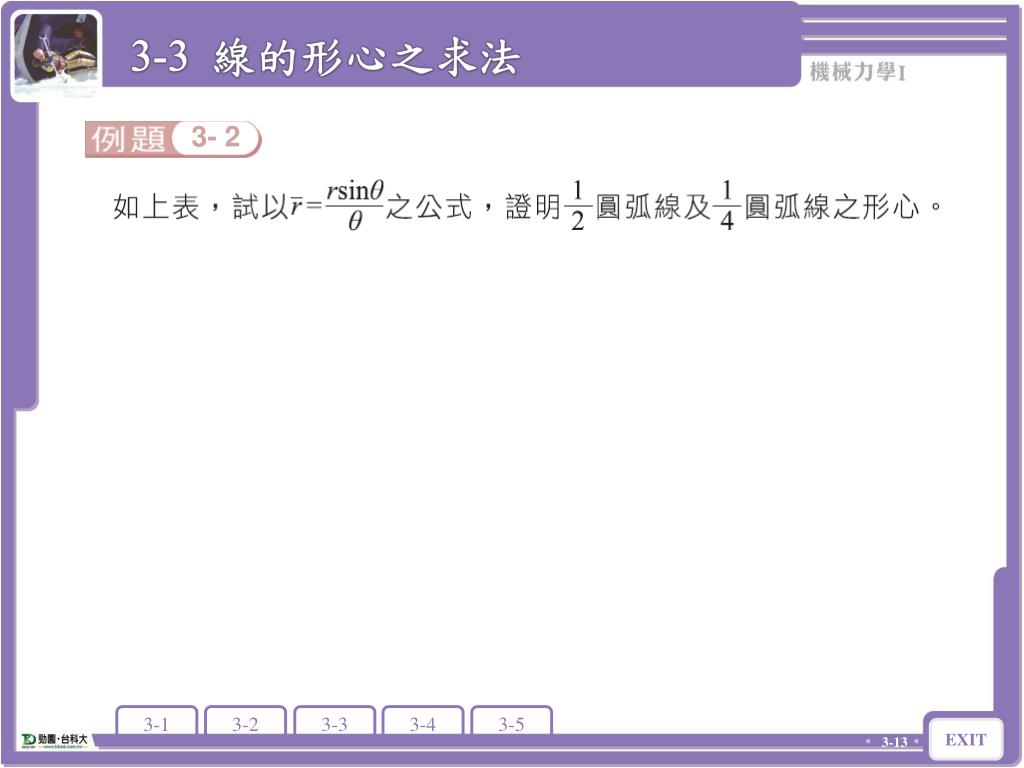

13. 3-3 線的形心之求法 3- 2

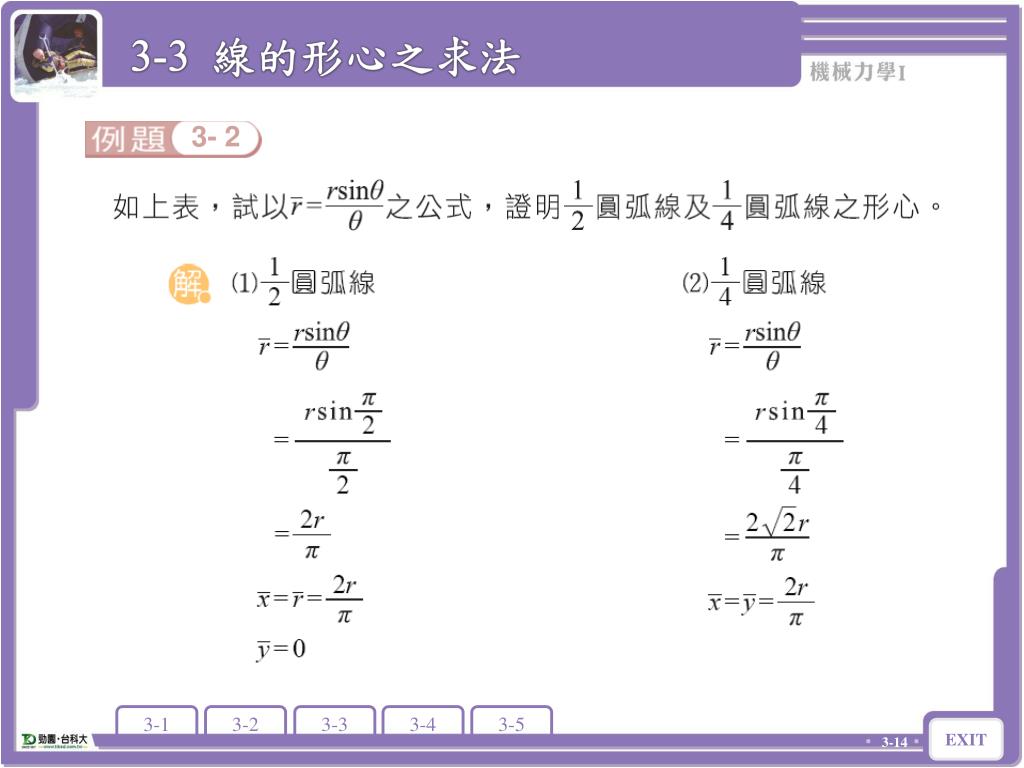

14. 3-3 線的形心之求法 3- 2

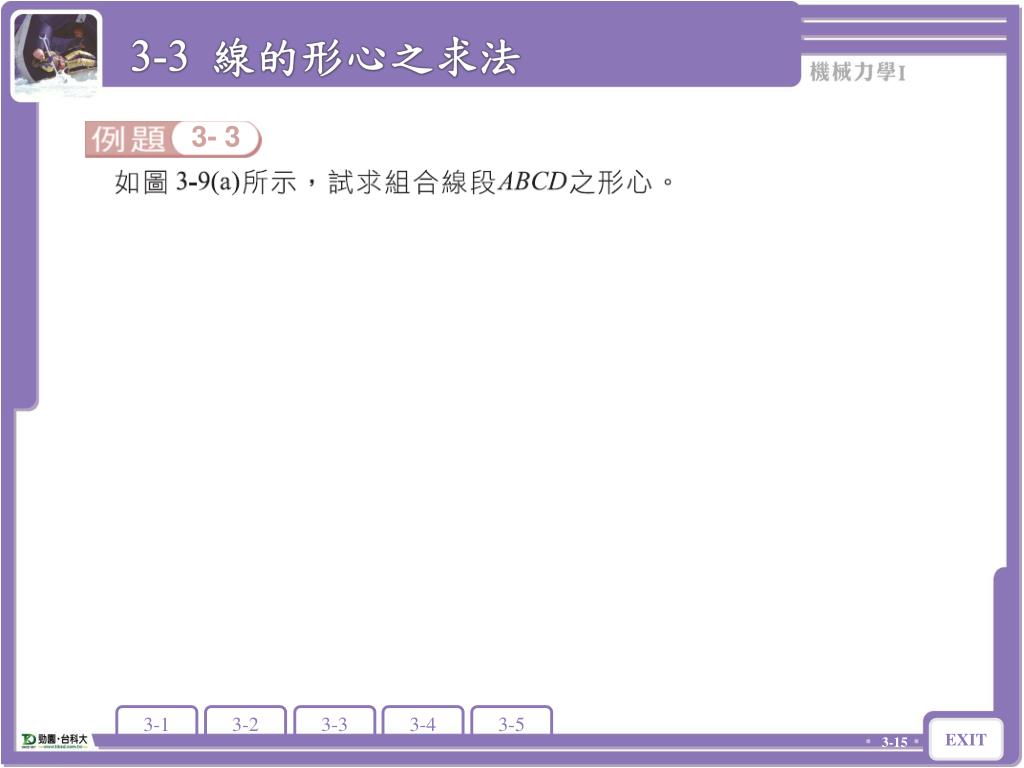

15. 3-3 線的形心之求法 3- 3

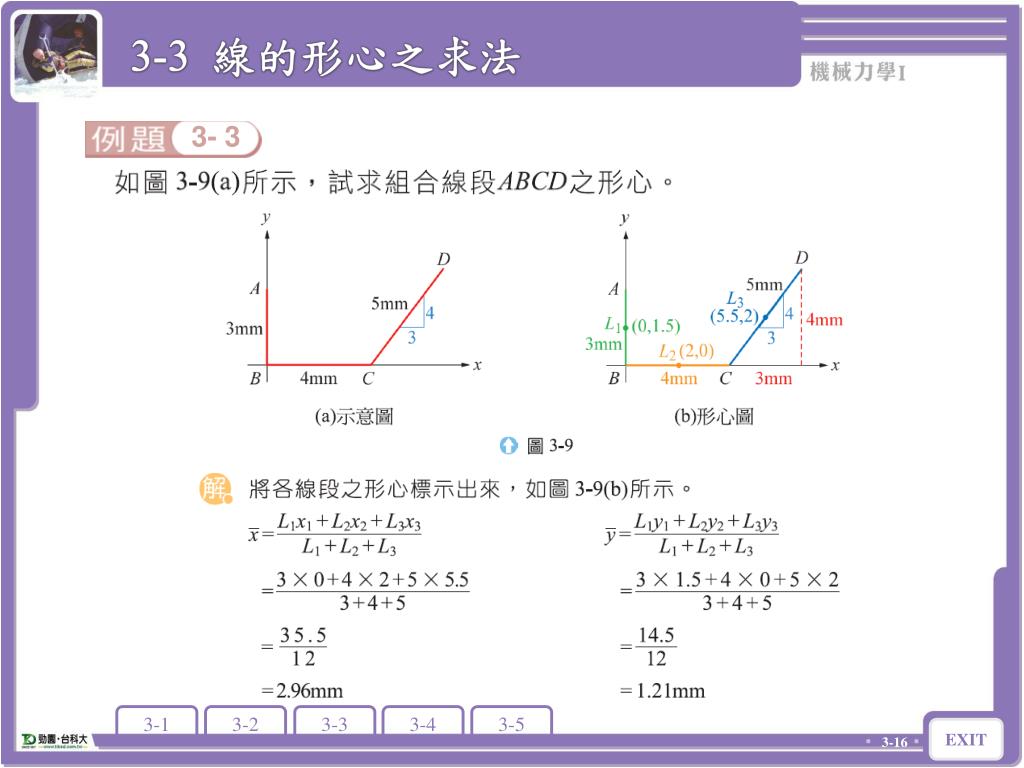

16. 3-3 線的形心之求法 3- 3

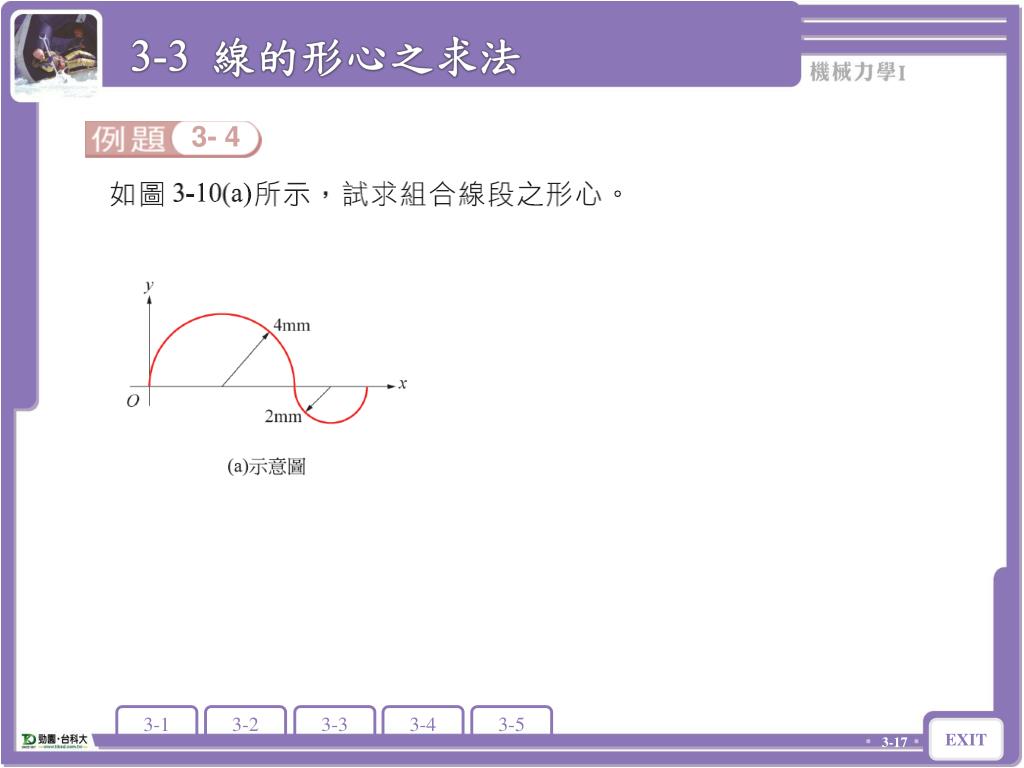

17. 3-3 線的形心之求法 3- 4

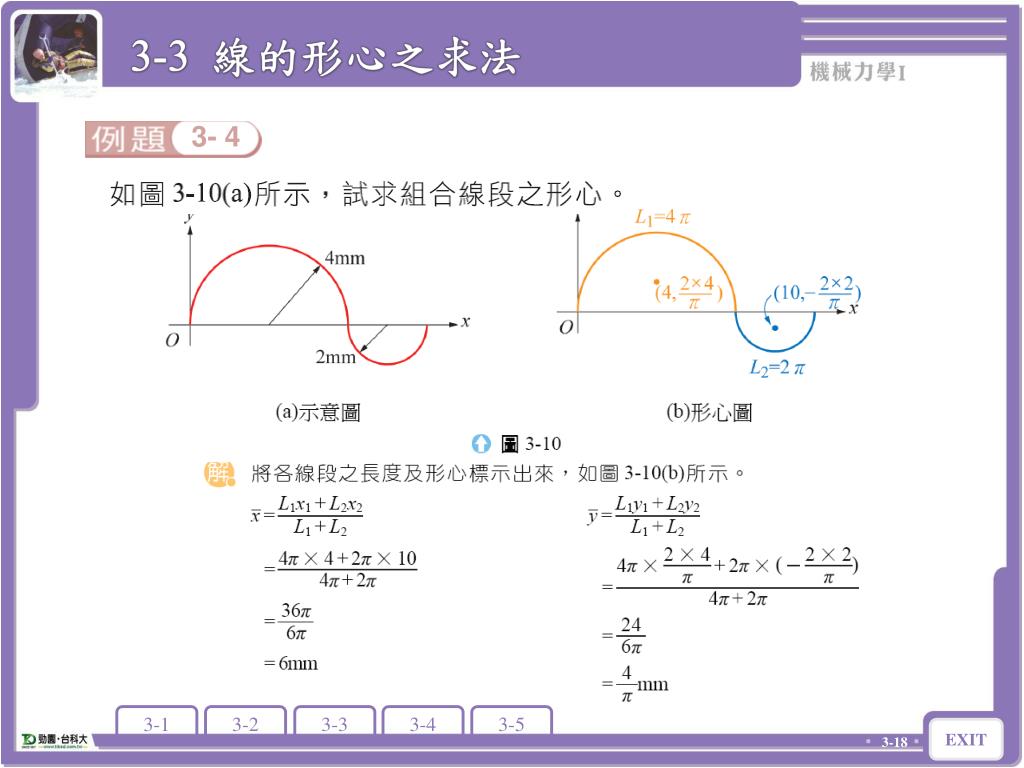

18. 3-3 線的形心之求法 3- 4

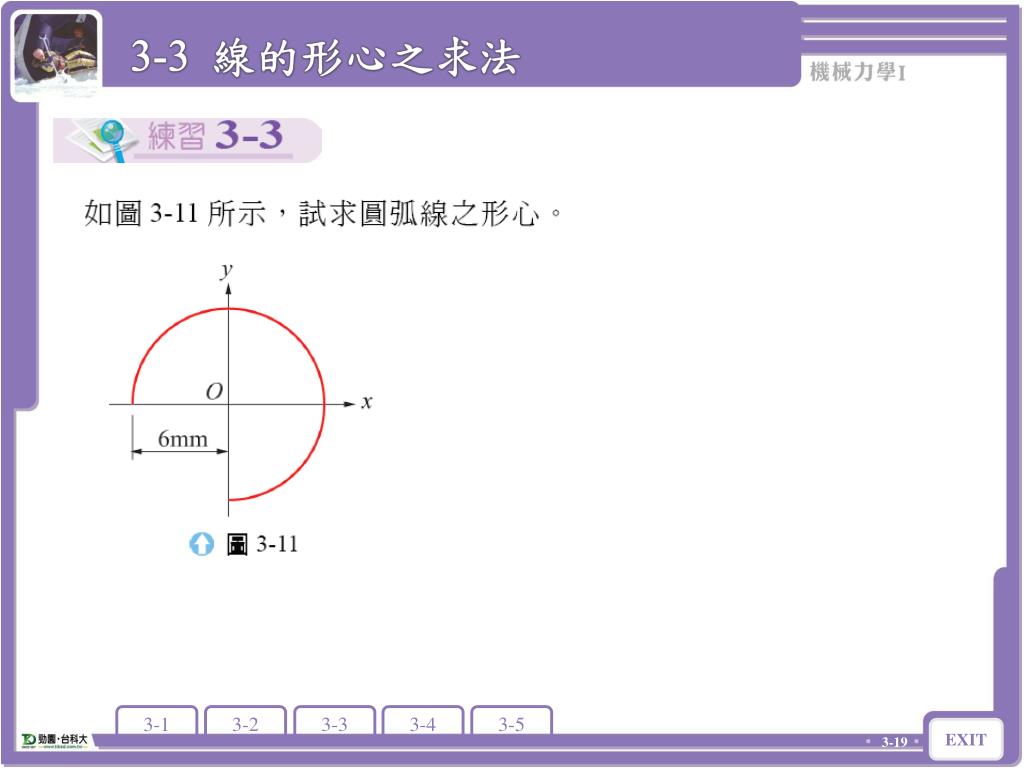

19. 3-3 線的形心之求法

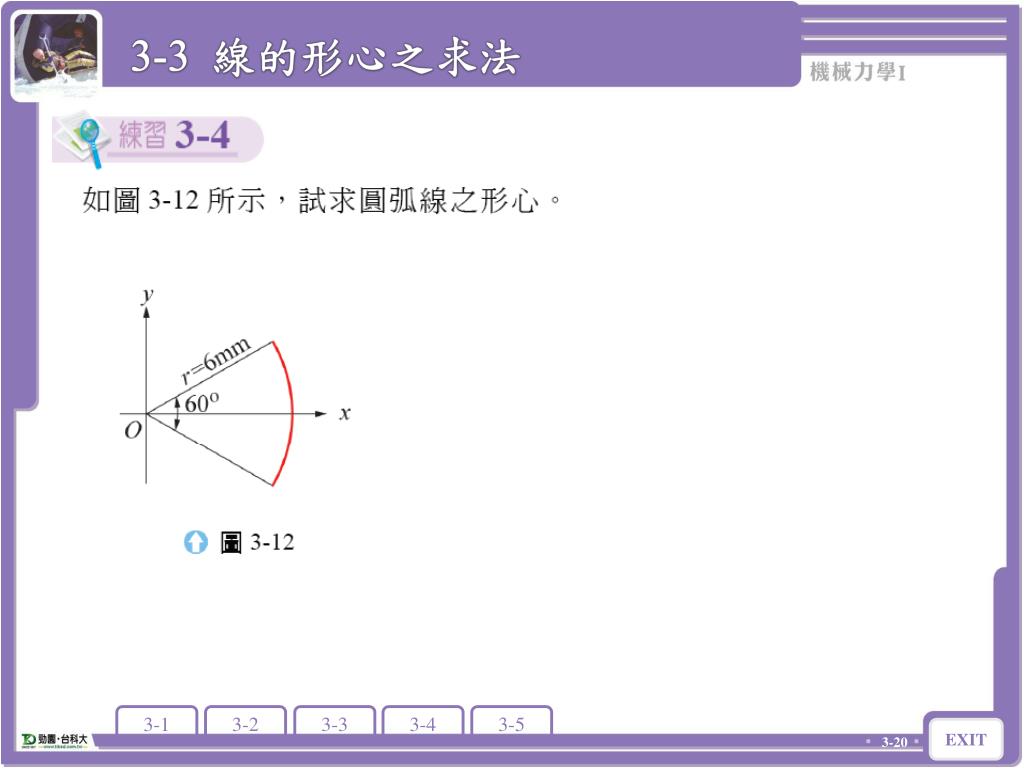

20. 3-3 線的形心之求法

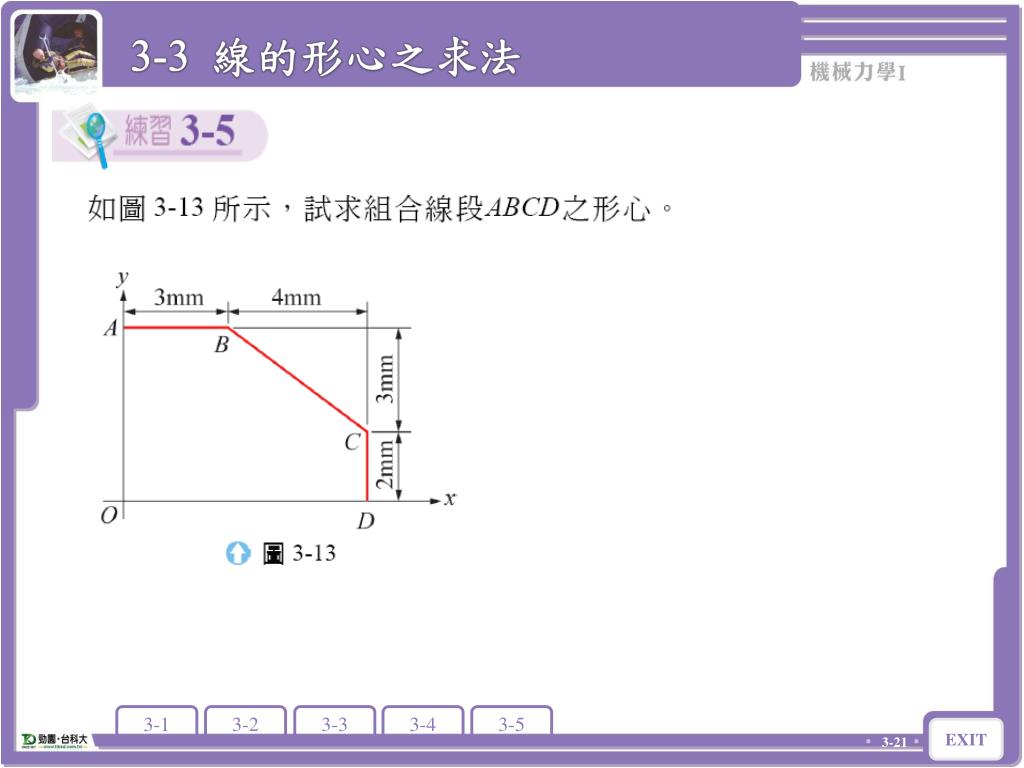

21. 3-3 線的形心之求法

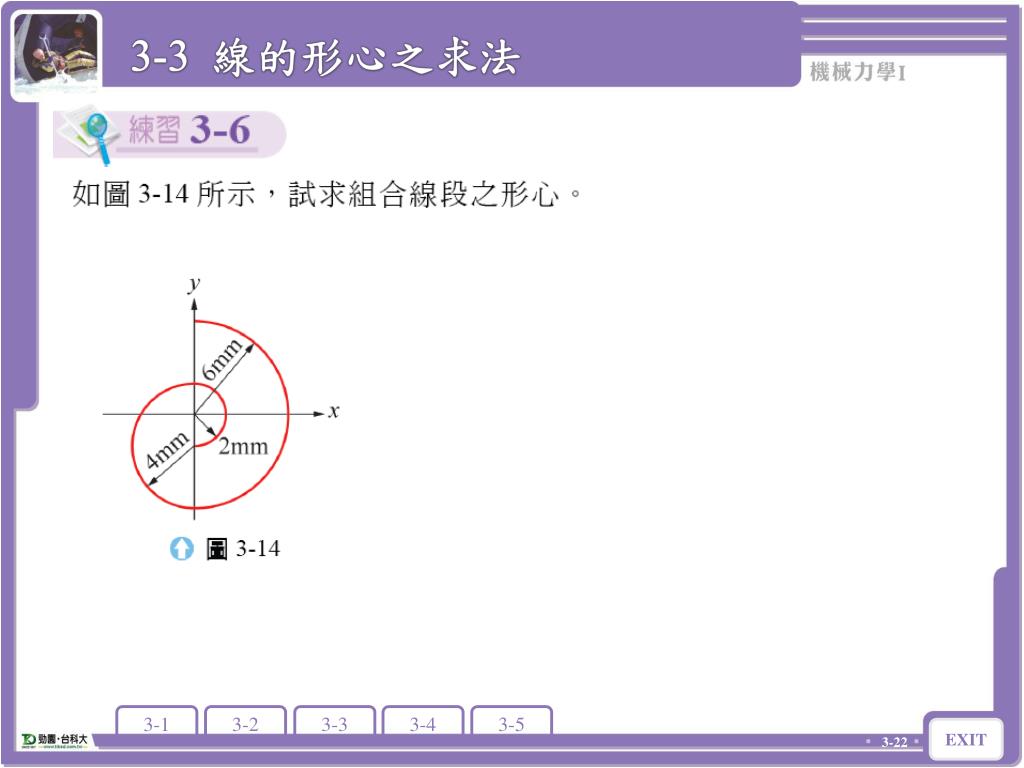

22. 3-3 線的形心之求法

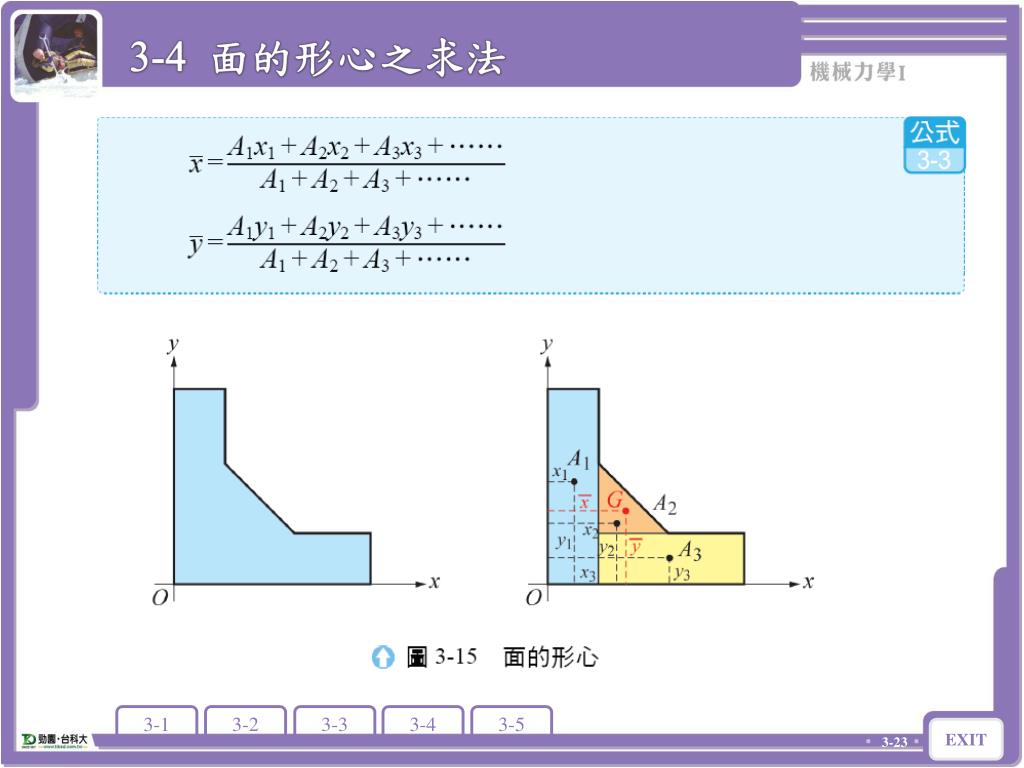

23. 3-4 面的形心之求法

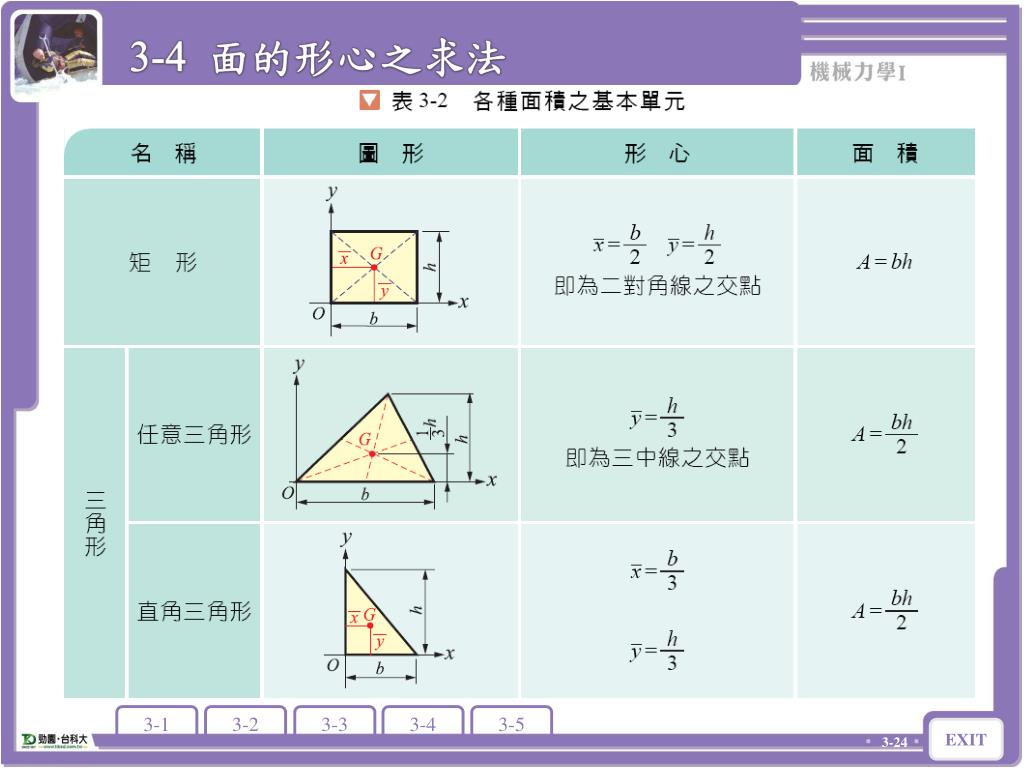

24. 3-4 面的形心之求法

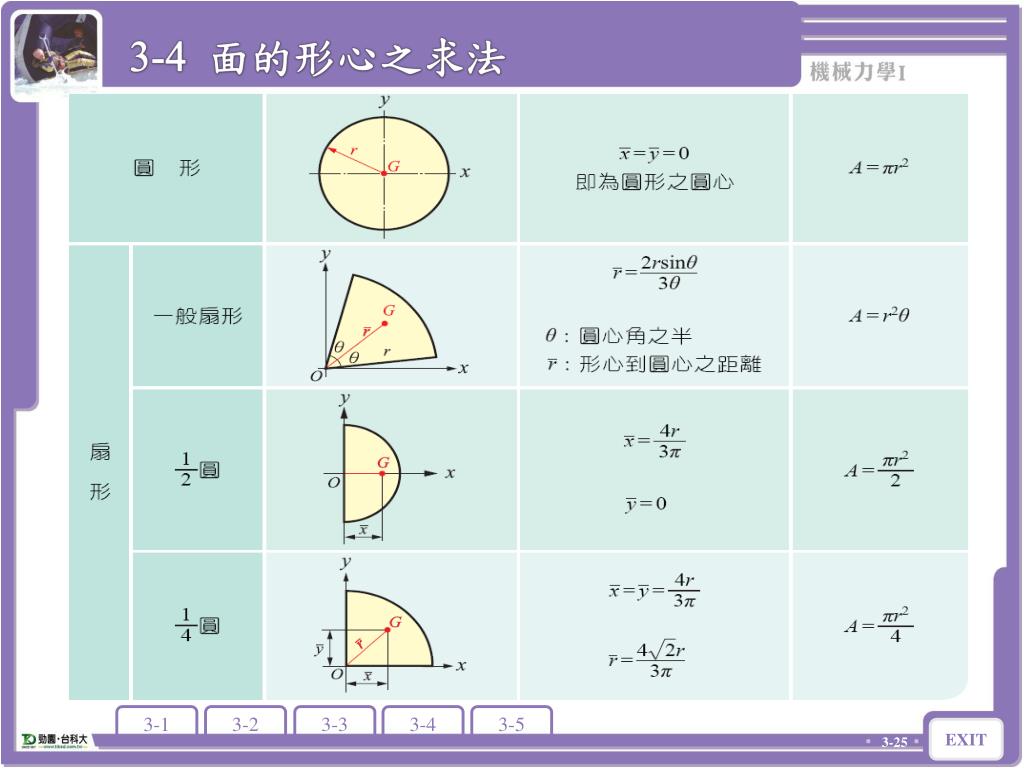

25. 3-4 面的形心之求法

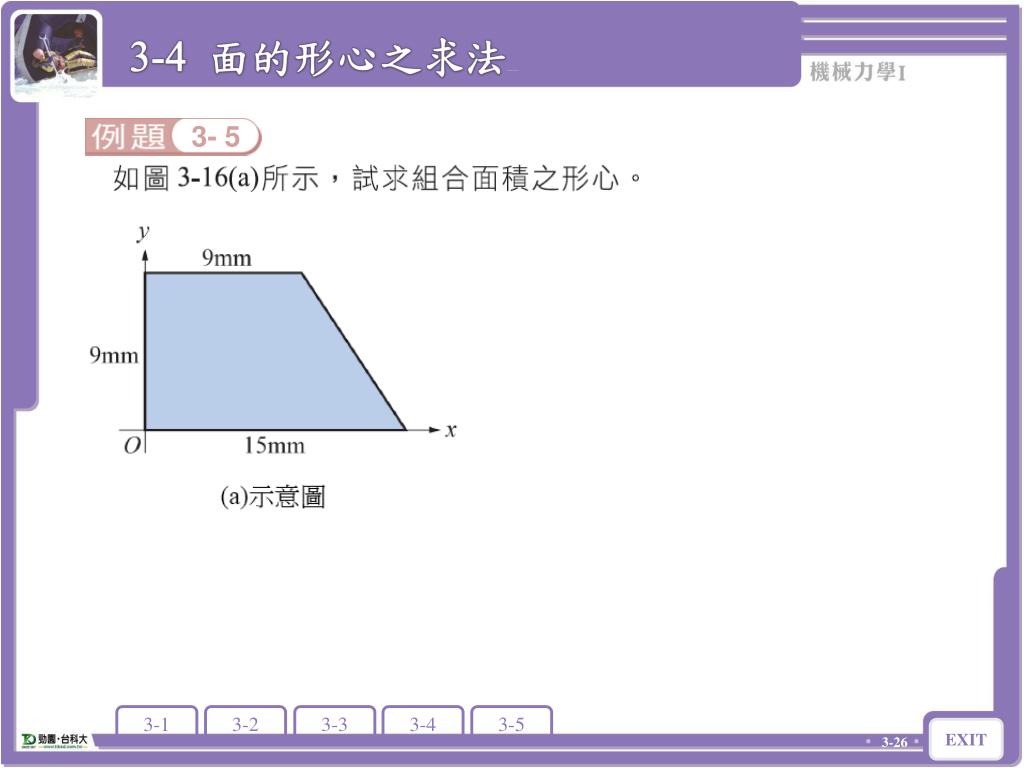

26. 3-4 面的形心之求法 3- 5

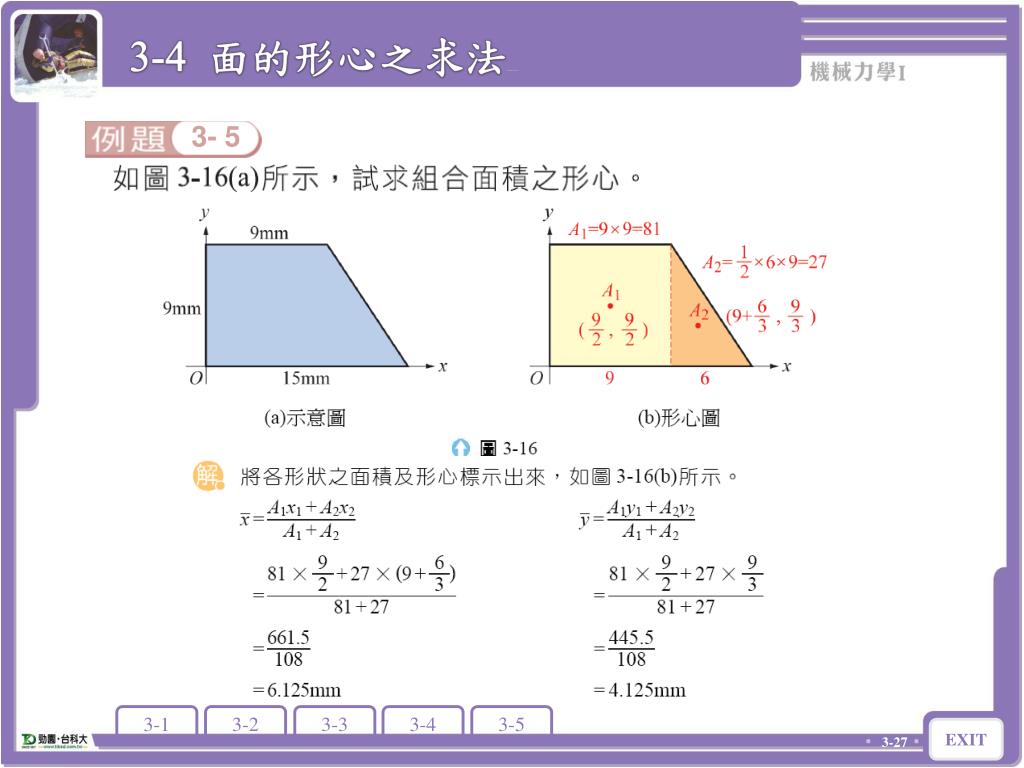

27. 3-4 面的形心之求法 3- 5

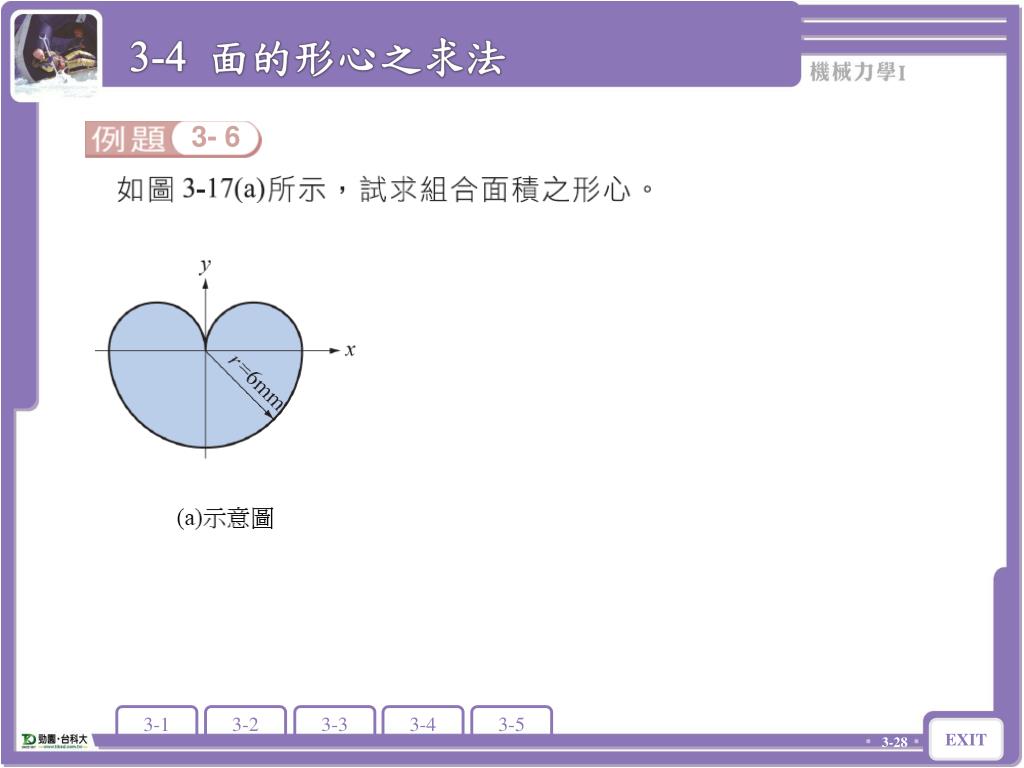

28. 3-4 面的形心之求法 3- 6

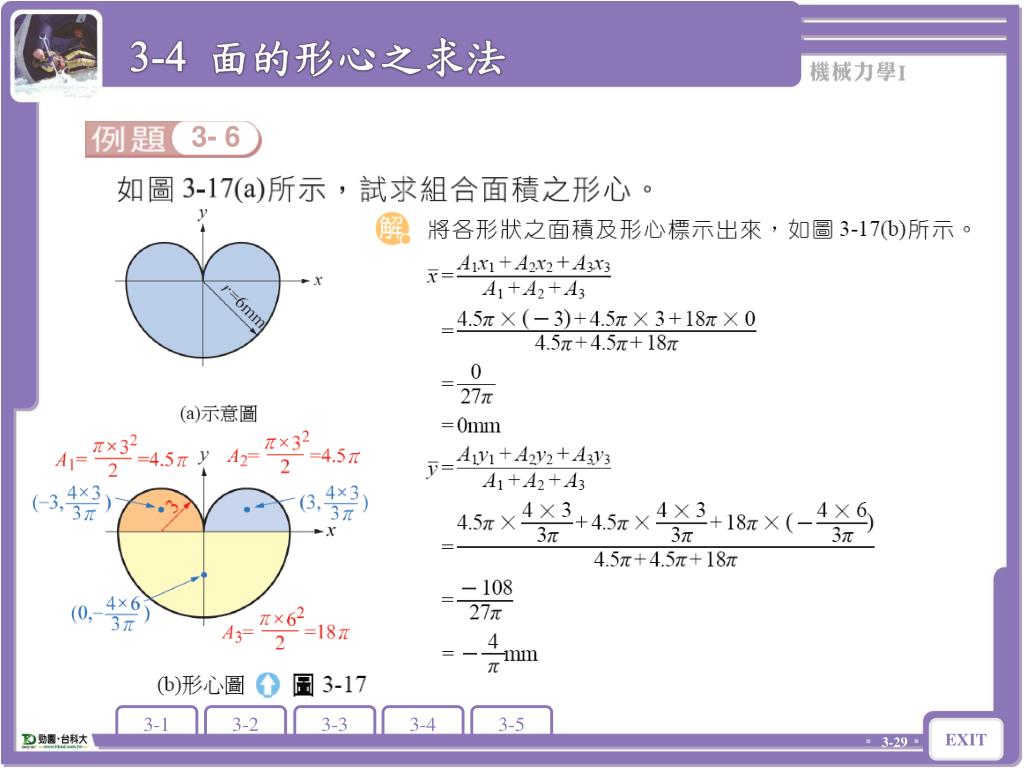

29. 3-4 面的形心之求法 3- 6

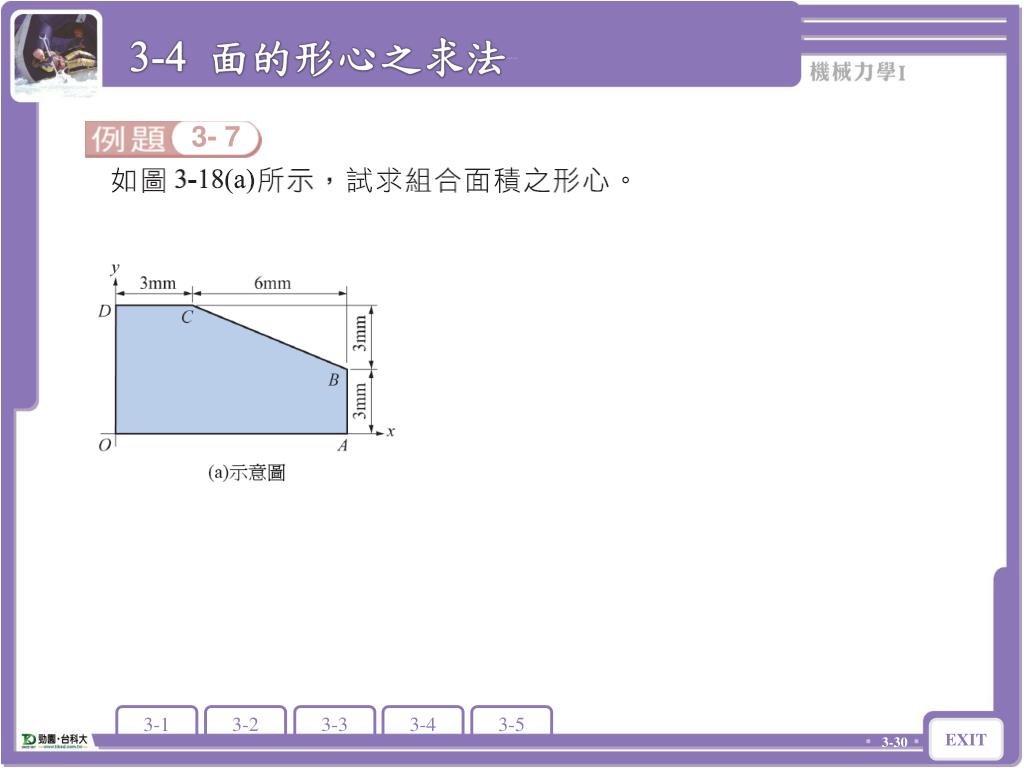

30. 3-4 面的形心之求法 3- 7

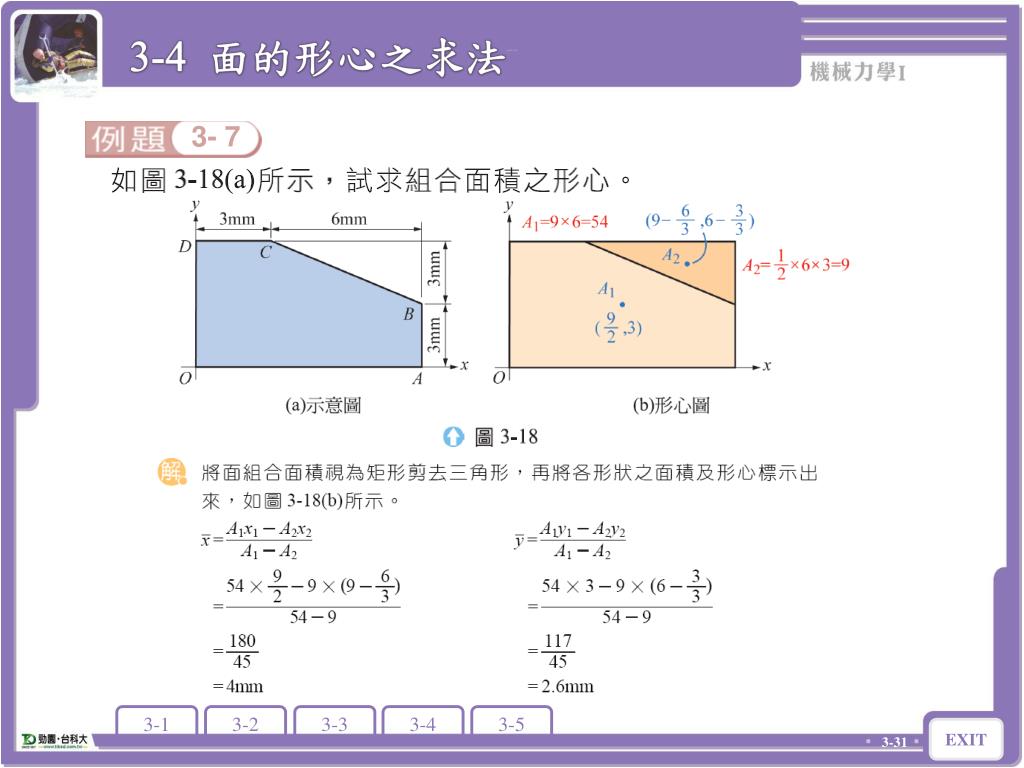

31. 3-4 面的形心之求法 3- 7

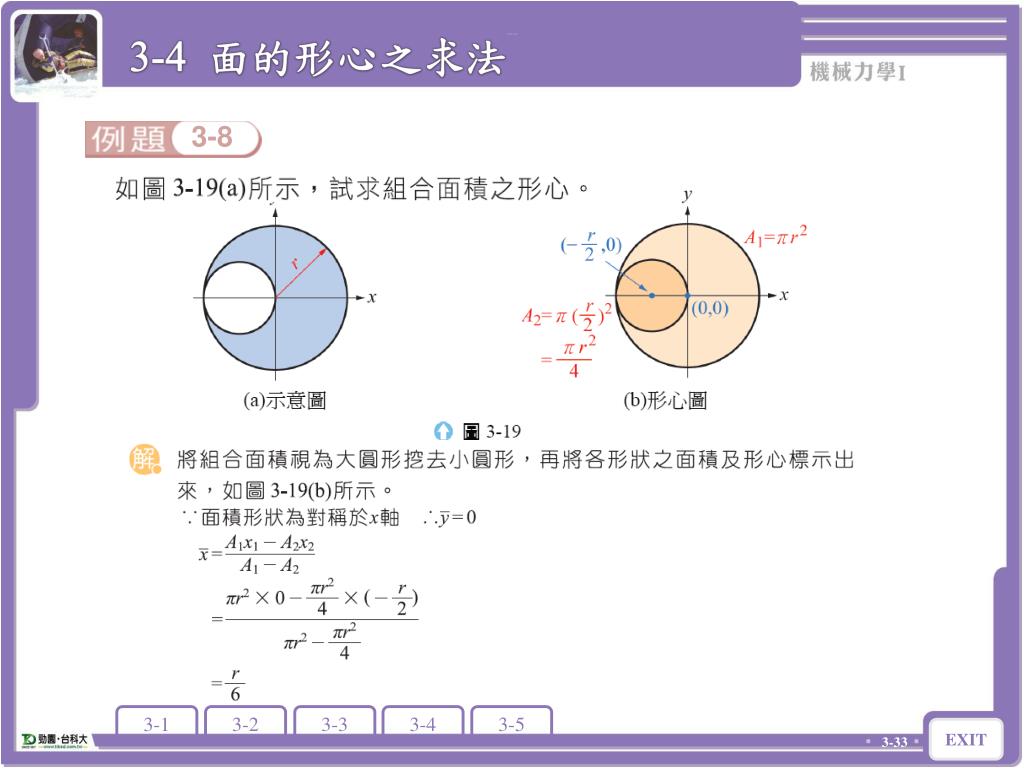

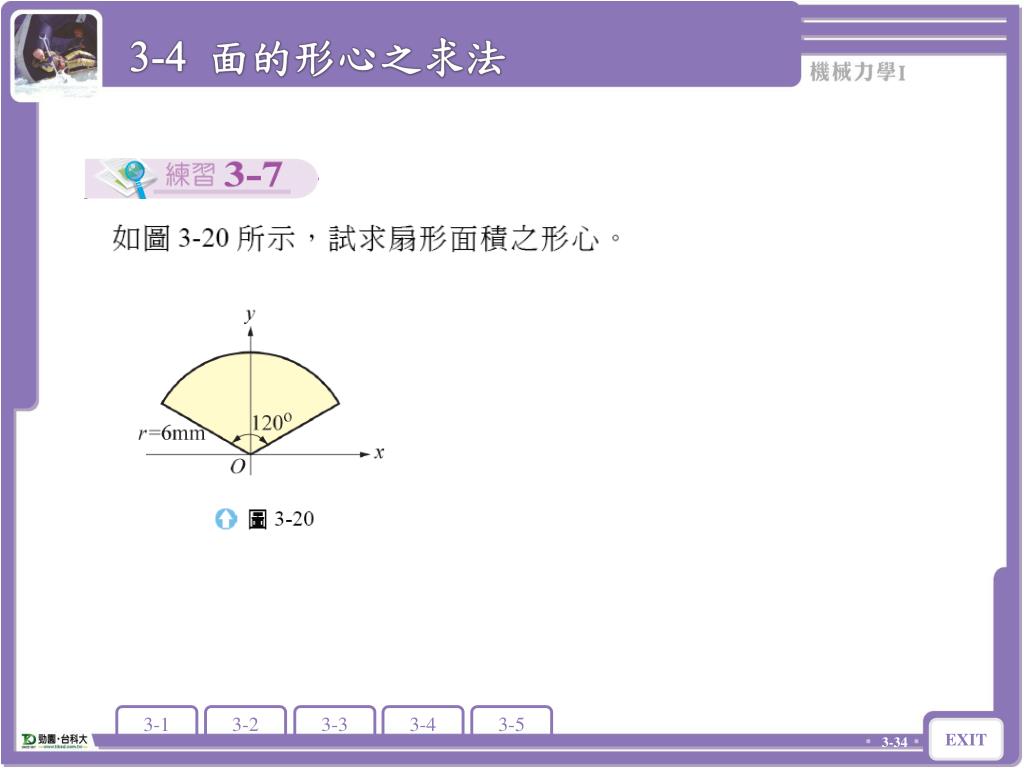

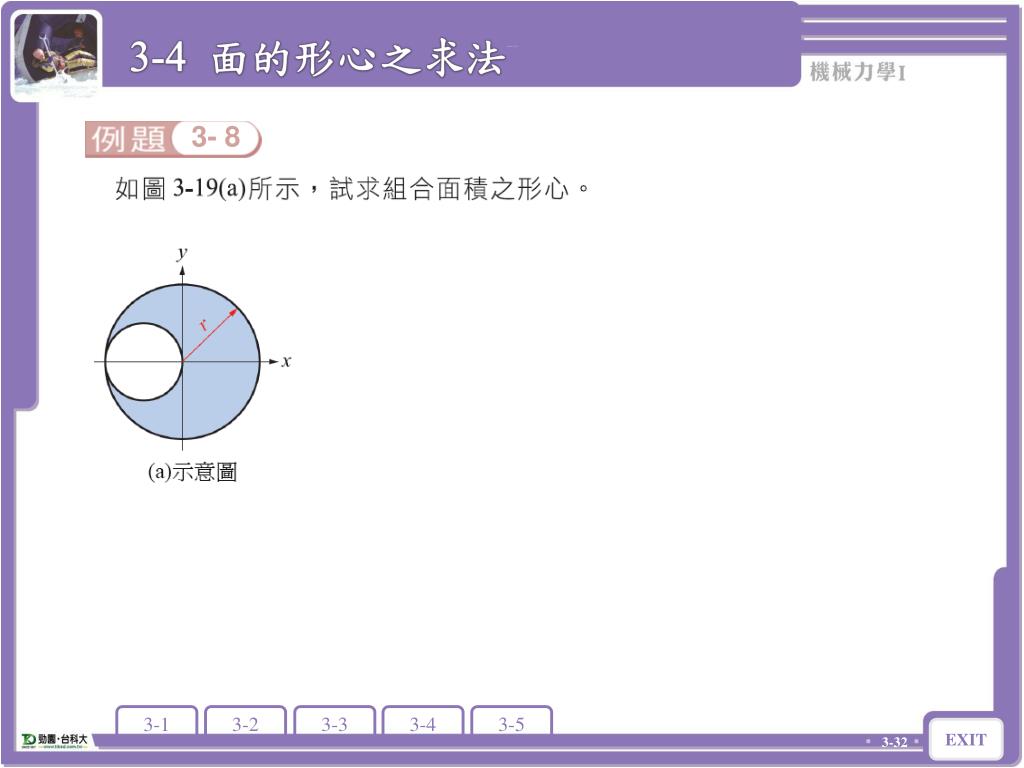

32. 3-4 面的形心之求法 3- 8

33. 3-4 面的形心之求法 3-8

34. 3-4 面的形心之求法

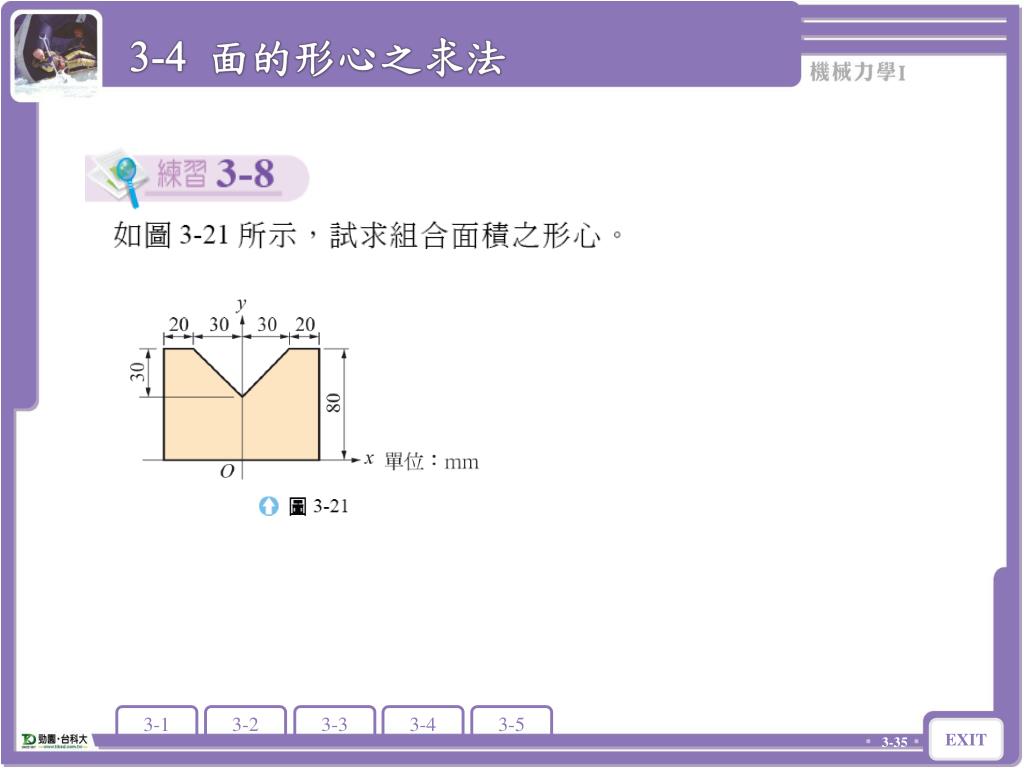

35. 3-4 面的形心之求法

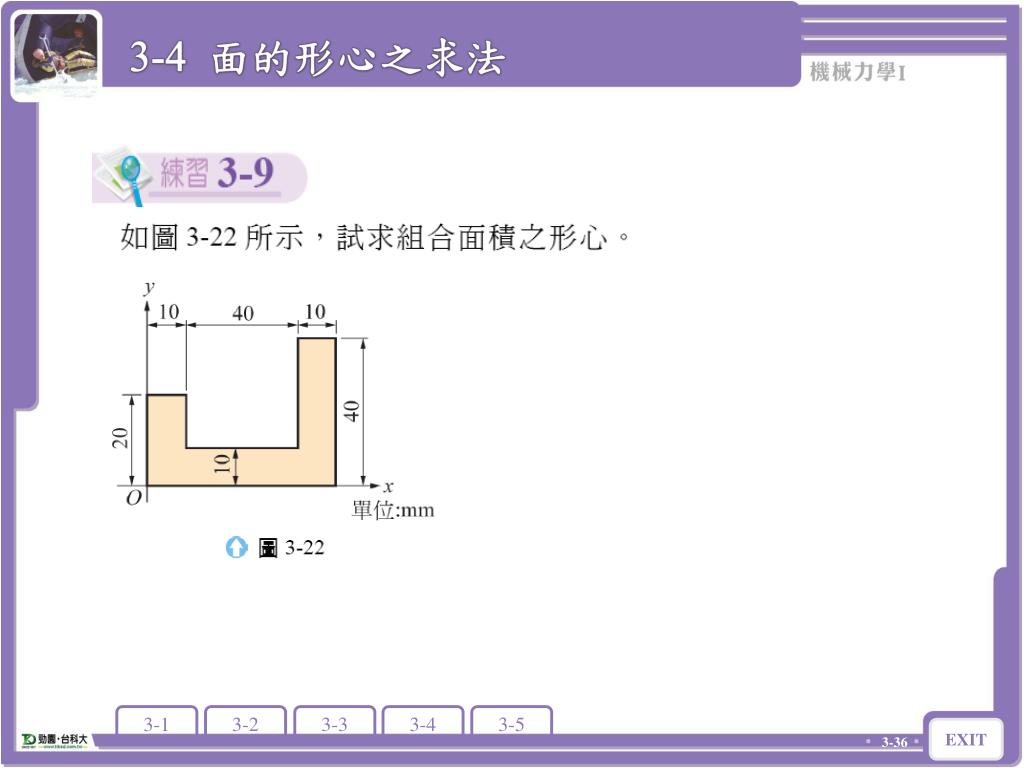

36. 3-4 面的形心之求法

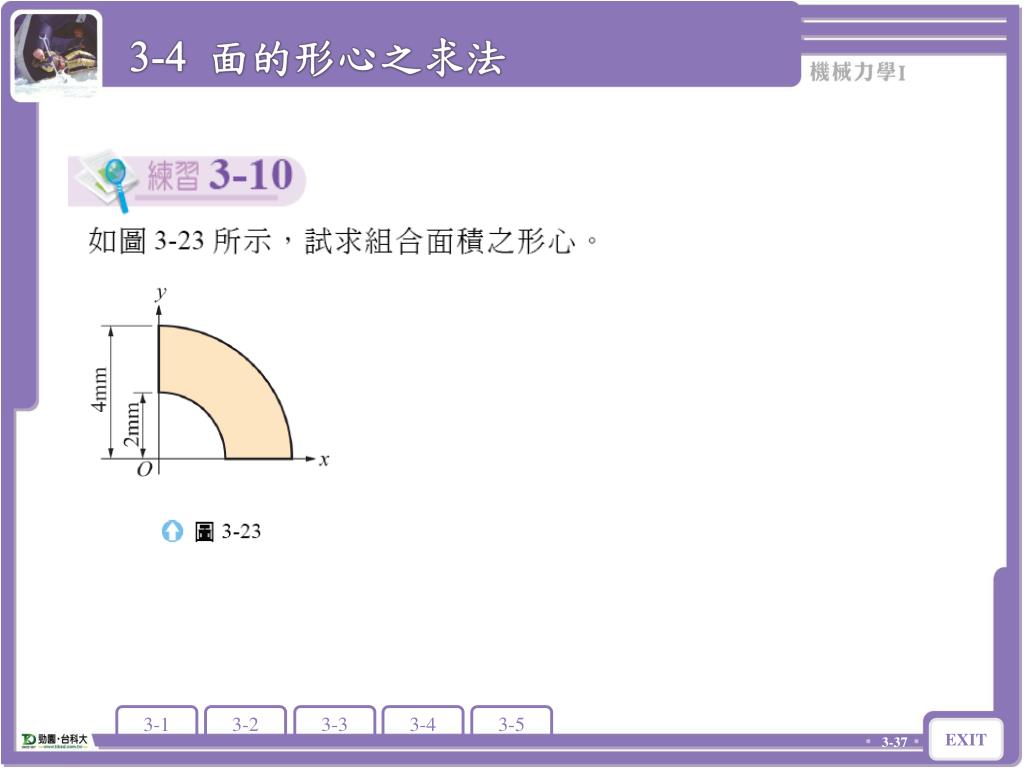

37. 3-4 面的形心之求法

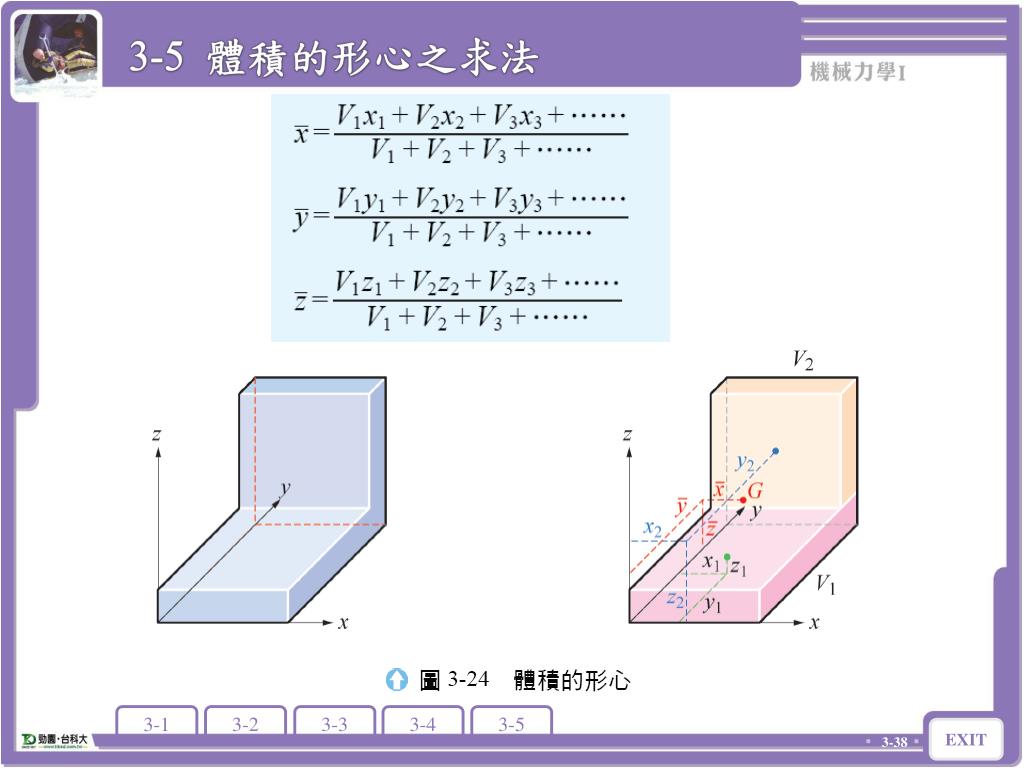

38. 3-5 體積的形心之求法

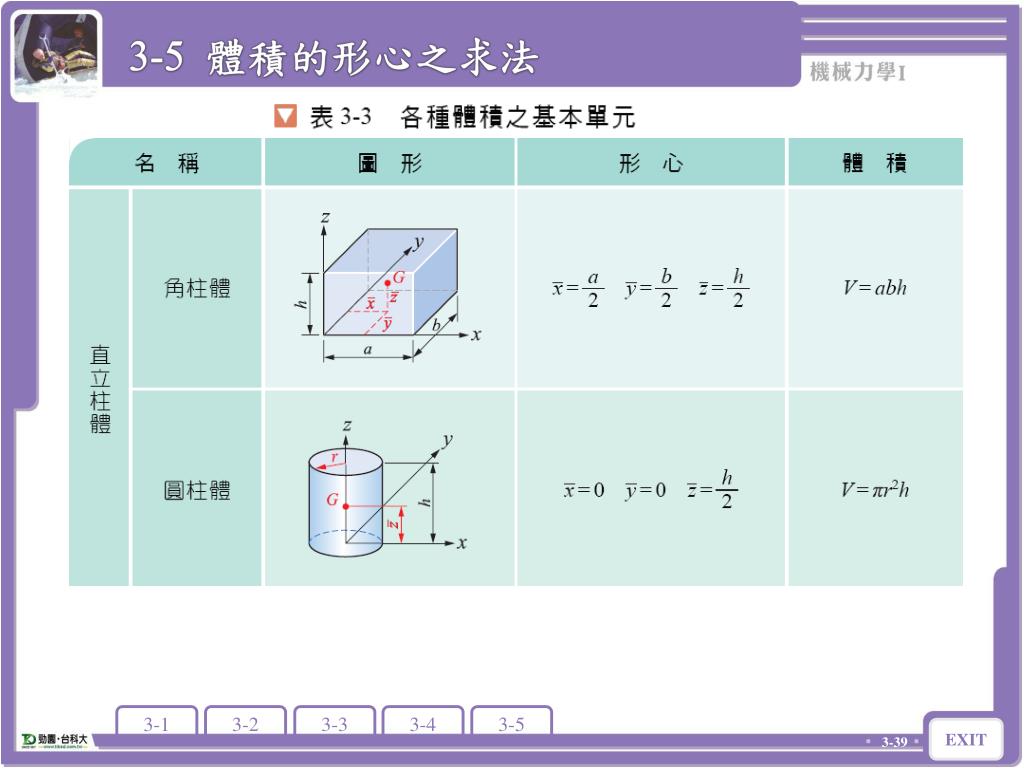

39. 3-5 體積的形心之求法

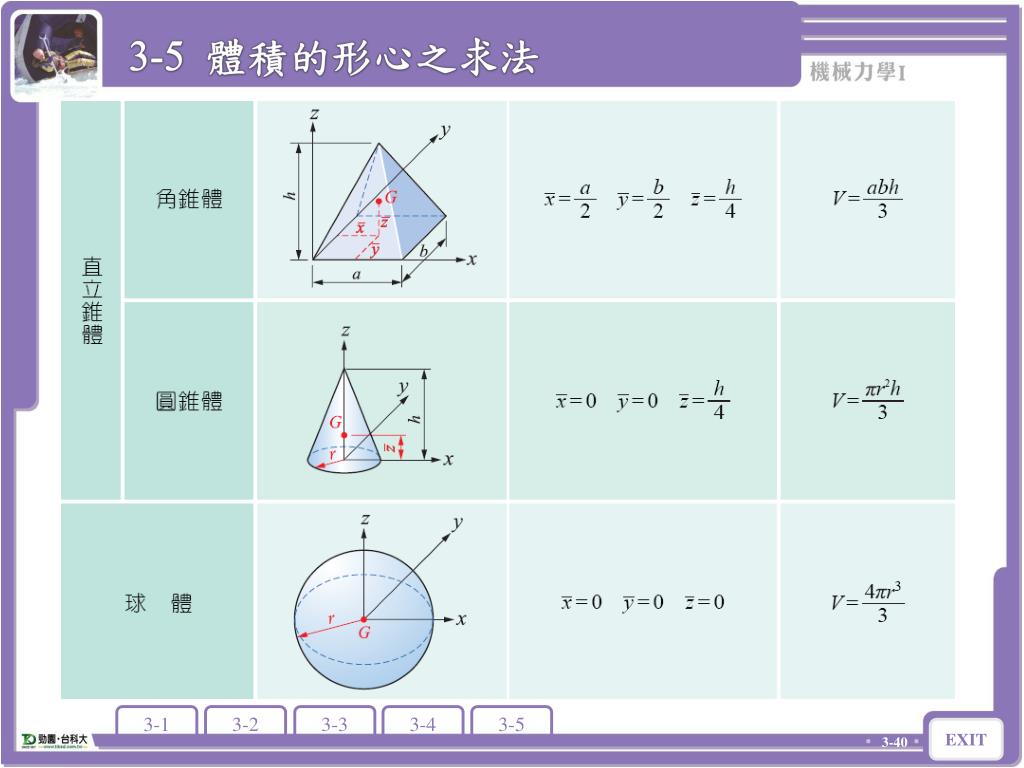

40. 3-5 體積的形心之求法

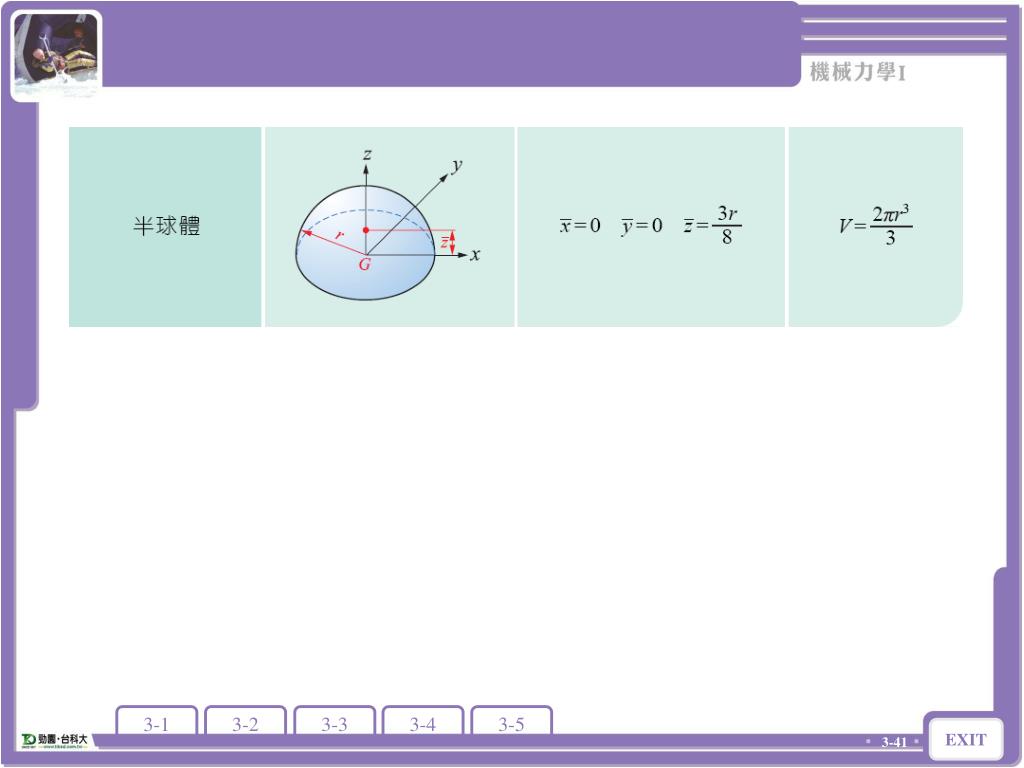

41. 3-5 體積的形心之求法

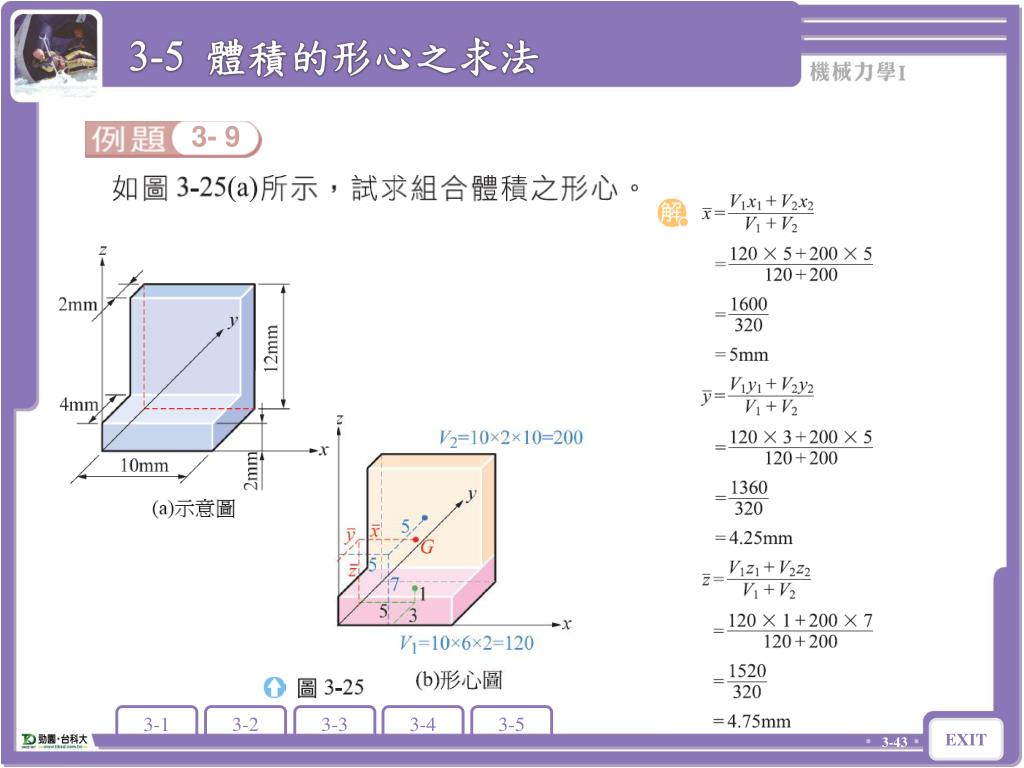

42. 3-5 體積的形心之求法 3- 9

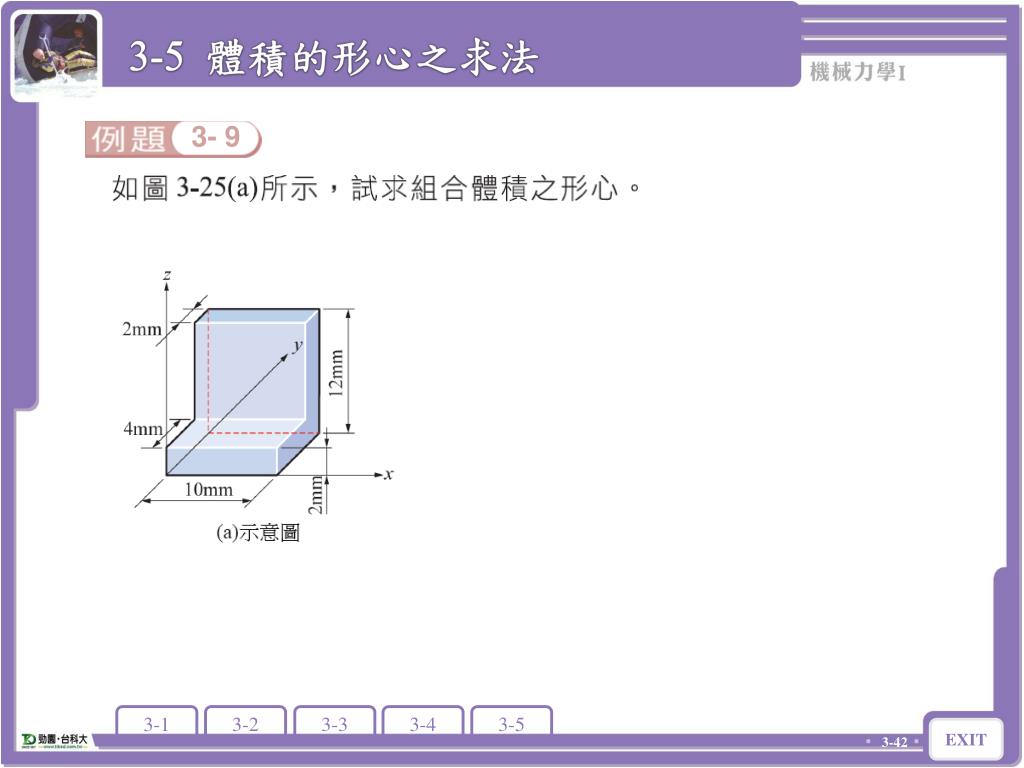

43. 3-5 體積的形心之求法 3- 9

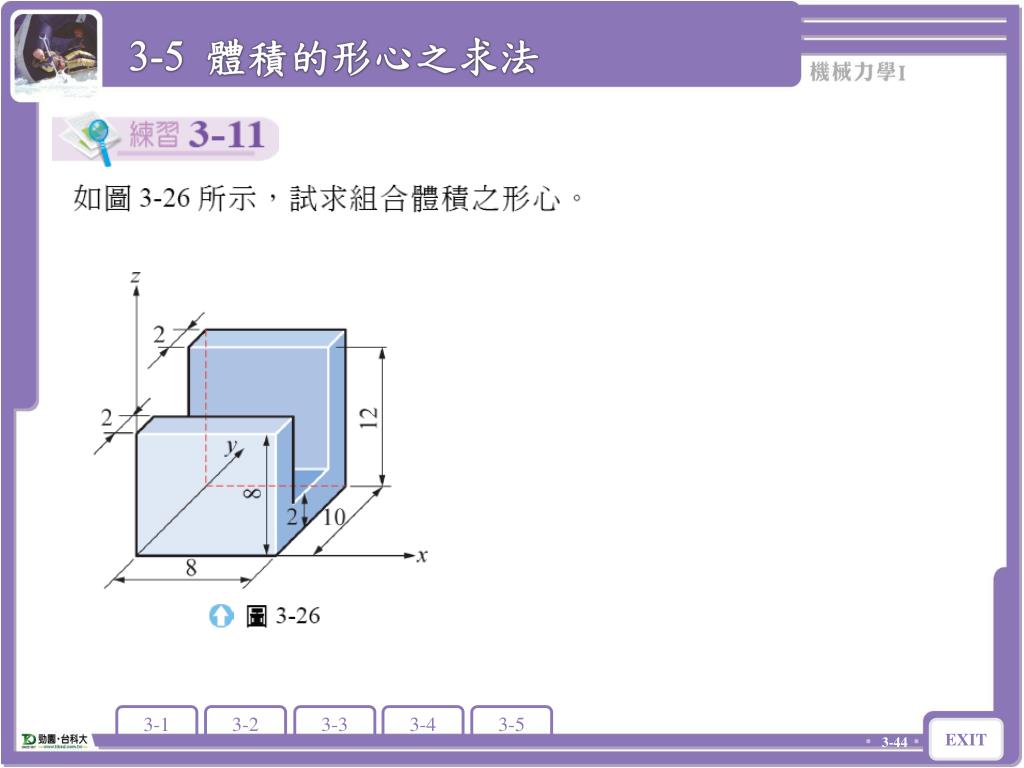

44. 3-5 體積的形心之求法

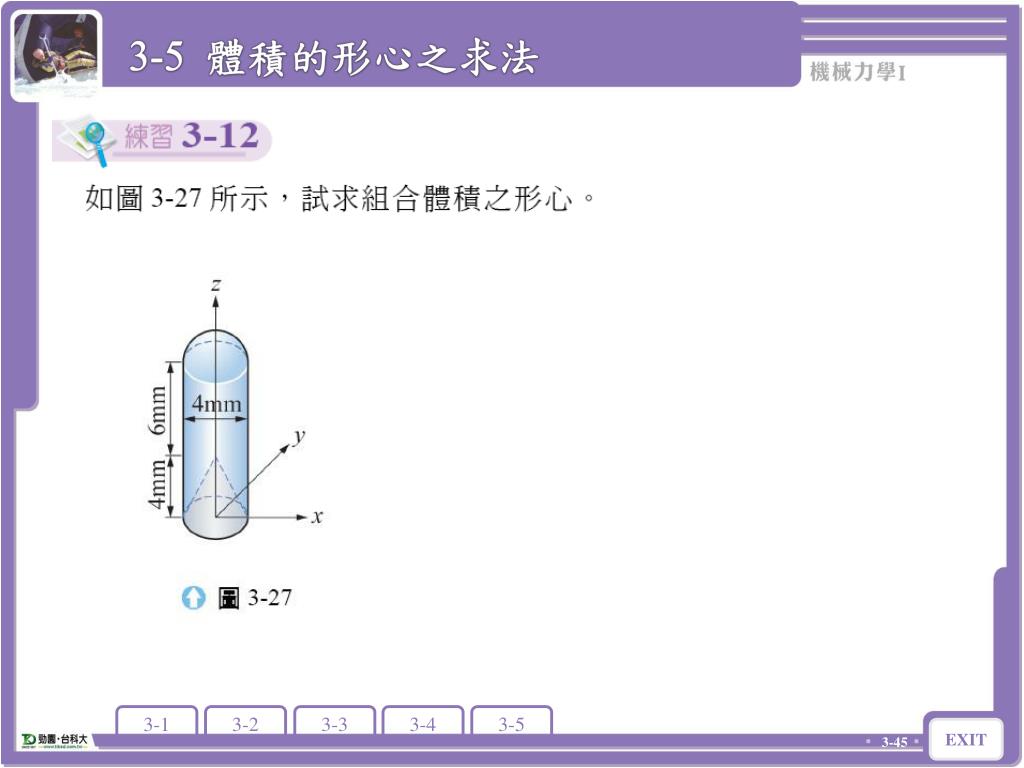

45. 3-5 體積的形心之求法

46. 3-5 體積的形心之求法
