2. Electronic1 ไฟฟ้าเบื้องต้น Introduction Electricity

3. Electronic1 ชนิดของไฟฟ้า - ไฟฟ้าสถิต (Static Electricity) เกิดขึ้นโดยธรรมชาติ ไม่สามารถนำมาใช้ประโยชน์ได้โดยตรง ตัวอย่างเช่น ฟ้าแลบ ฟ้าผ่า การเสียดถีของวัตถุ เป็นต้น - ไฟฟ้ากระแส (Current Electricity) เป็นไฟฟ้าที่สร้างขึ้นมาโดยมนุษย์ โดยผลิตแรงเคลื่อน แล้วส่งกระแส ไปตามสายลวดตัวนำ

4. Electronic1 ไฟฟ้ากระแส 1. ไฟฟ้ากระแสสลับ (Alternating Current : AC) มีการเปลี่ยนทิศทางการไหลหรือขั้วทางไฟฟ้า สลับบวก-ลบ อยู่ตลอดเวลา 2. ไฟฟ้ากระแสตรง (Direct Current : DC) มีทิศทางการไหลหรือขั้วทางไฟฟ้าที่แน่นอน

5. Electronic1 สัญลักษณ์

6. Electronic1 ฟิวส์และเซอร์กิตเบรกเกอร์ เป็นอุปกรณ์ตัดต่อไฟฟ้า เพื่อความปลอดภัย ในกรณีที่วงจรไฟฟ้ามีความผิดปกติ เช่น กระแสเกิน วงจรชอร์ต ความแตกต่างของฟิวส์และเซอร์กิตเบรกเกอร์คือ ฟิวส์จะขาดไปเลยเมื่อกระแสเกิน แต่ถ้าเป็นเซอร์กิตเบรกเกอร์เพียงทำการรีเซตเพื่อกลับสู่สภาพปกติ

7. Electronic1 สัญลักษณ์

8. Electronic1 สวิทช์ เป็นอุปกรณ์ตัดต่อวงจร หรือเปิด-ปิดวงจรไฟฟ้า โดยจะมีหน้าสัมผัส (contact) เป็นตัวตัดวงจร แบ่งออกได้เป็น 2 ประเภทคือ 1. แบบปกติเปิด : NO (Normal Opened) 2. แบบปกติปิด : NC (Normal Closed)

9. Electronic1 การต่อวงจรไฟฟ้า 1. การต่ออนุกรม (Series) 2. การต่อขนาน (Parallel) 3. การต่อผสม (Series-Parallel)

10. Electronic1 หน่วยต่างๆ ในวงจรไฟฟ้า 1. แรงเคลื่อนไฟฟ้า มีหน่วยเป็นโวลท์(Volt)ย่อด้วย V. 1000 ไมโครโวลท์(µV) = 1 มิลลิโวลท์(mV) 1000 มิลลิโวลท์(mV) = 1 โวลท์(V) 1000 โวลท์(V) = 1 กิโลโวลท์(kV) 2. กระแสไฟฟ้า มีหน่วยเป็นแอมแปร์ (Ampare) เรียกย่อๆว่าแอมป์ ย่อด้วย A. 1000 ไมโครแอมป์(µA) = 1 มิลลิแอมป์(mA) 1000 มิลลิแอมป์(mA) = 1 แอมป์(A) 1000 แอมป์(A) = 1 กิโลแอมป์(kA) 3. กำลังไฟฟ้า มีหน่วยเป็นวัตต์ (Watt) ย่อด้วย W 1000 ไมโครวัตต์ (µW) = 1 มิลลิวัตต์ (mW) 1000 มิลลิวัตต์ (mA) = 1 วัตต์ (A) 1000 วัตต์ (A) = 1 กิโลวัตต์ (kA)

11. Electronic1 ตัวต้านทาน • Resistors

12. Electronic1 • ตัวต้านทาน หรือ รีซิสเตอร์(resistor) ตัวต้านทาน รีซิสเตอร์ หรือตัว อาร์ (R) เป็นอุปกรณ์อิเล็กทรอนิกส์ที่ทำหน้าที่ต้านการไหลของกระแส ไฟฟ้า เนื่องจากอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่จะใช้งานได้ที่กระแสไฟฟ้าระดับหนึ่งเท่านั้น ดังนั้นเราจึงใช้ตัวต้านทาน กันไม่ให้มีกระแสไหลเข้าไปยังอุปกรณ์ดังกล่าวเกินความจำเป็น หน่วยค่าความต้านทานไฟฟ้าตามระบบเอสไอคือ โอห์ม อุปกรณ์ที่มีความต้านทาน ค่า 1 โอห์ม หากมีความต่างศักย์ 1 โวลท์ไหลผ่าน จะให้กระแสไฟฟ้า 1 แอมแปร์ ซึ่งเท่ากับการไหลของประจุไฟฟ้า 1 คูลอมบ์ ขนาดของตัวต้านทานจะเรียก เป็นกำลังวัตต์(W) และมีขนาดตั้งแต่ 1/8W 1/4W(เรานิยมใช้กัน) 1/2W 1W 2W 3W 5W ขึ้นไปเรื่อยๆ โดยการเลือก ใช้ตัวต้านทานนั้นต้องเลือกค่า เลือกขนาดกำลัง และชนิดของตัวต้านทานให้ถูกต้อง เพราะหากเลือกผิดจะเป็นผลเสียต่อวงจร

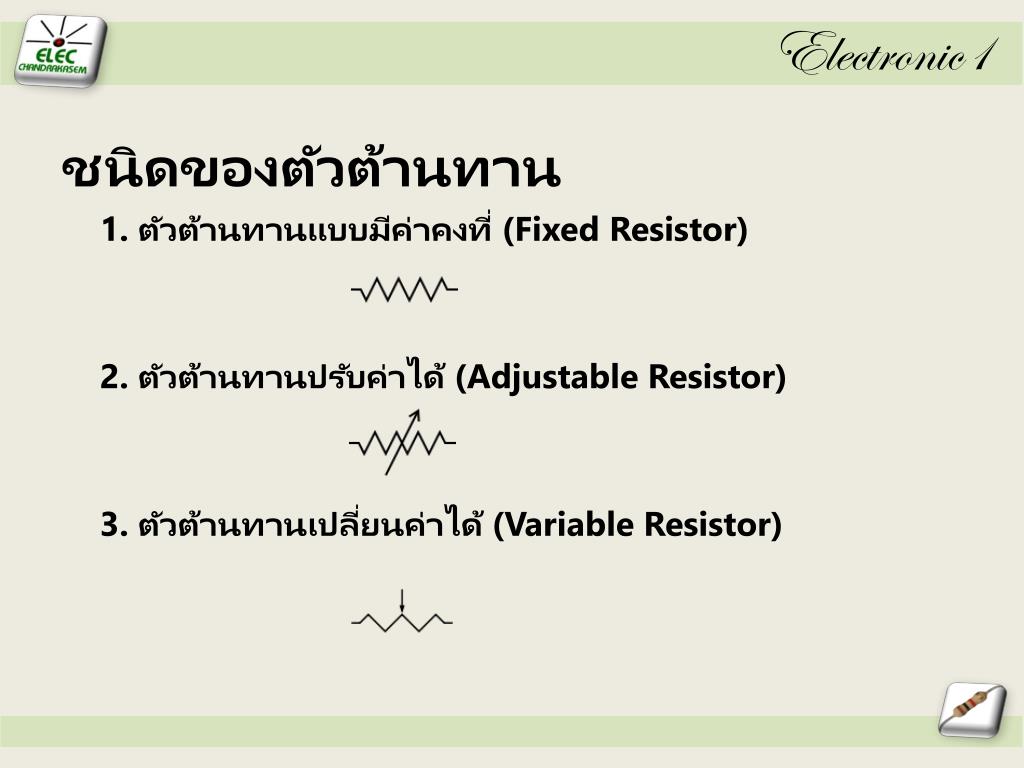

13. Electronic1 ชนิดของตัวต้านทาน 1. ตัวต้านทานแบบมีค่าคงที่ (Fixed Resistor) 2. ตัวต้านทานปรับค่าได้ (Adjustable Resistor) 3. ตัวต้านทานเปลี่ยนค่าได้ (Variable Resistor)

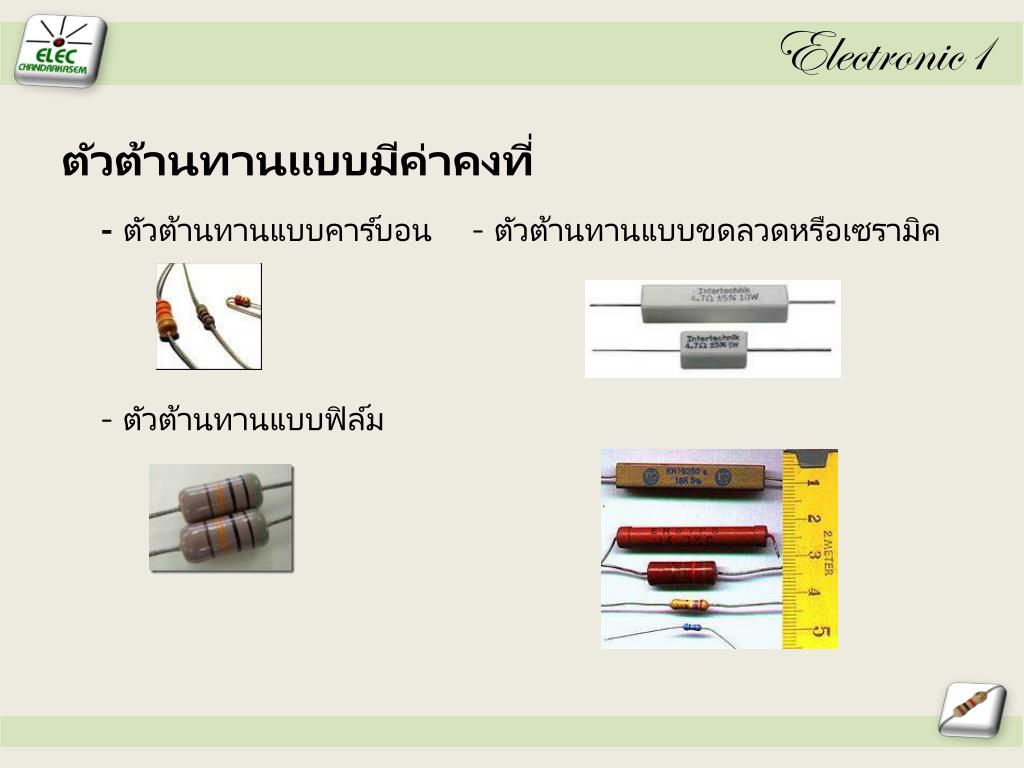

14. Electronic1 ตัวต้านทานแบบมีค่าคงที่ - ตัวต้านทานแบบคาร์บอน - ตัวต้านทานแบบขดลวดหรือเซรามิค - ตัวต้านทานแบบฟิล์ม

15. Electronic1 ตัวต้านทานปรับค่าได้ - โพเทนติโอมิเตอร์ (potentiometers) - รีโอสแตต (rheostats)

16. Electronic1 ตัวต้านทานเปลี่ยนค่าได้ - เทอร์มิสเตอร์(thermistor) เป็นตัวต้านทานที่มีค่าความต้านทานเปลี่ยนแปลงตามระดับอุณหภูมิ - แอลดีอาร์ (LDR : Light Dependent Resistor) ตัวต้านทานปรับค่าตามแสงตกกระทบ ยิ่งมีแสงตกกระทบมากยิ่งมีความต้านทานต่ำ

17. Electronic1 การอ่านค่าตัวต้านทาน

18. Electronic1 การต่อวงจรตัวต้านทาน - ตัวต้านทานในวงจรอนุกรม RT = R1+ R2+…+Rn PT = P1 = P2 = Pn

19. Electronic1 การต่อวงจรตัวต้านทาน - ตัวต้านทานในวงจรขนาน 1/RT = 1/R1+ 1/R2+…+1/Rn PT = P1 + P2 +…+ Pn

20. Electronic1 วงจรตัวต้านทานแบบผสม

21. Electronic1 กฎของโอห์ม กฎของโอห์มกล่าวไว้ว่า “ในวงจรไฟฟ้าใดๆ ค่าของกระแสจะแปรผันโดยตรงกับแรงดัน และแปรผกผันกับค่าของความต้านทานในวงจร” กระแสไฟฟ้า 1 แอมป์ เป็นผลการเปรียบเทียบอัตราส่วนระหว่างแรงเคลื่อน ไฟฟ้า 1 โวลท์ กับความต้านทาน 1 โอห์ม หรือเขียนเป็นสูตรได้ว่า

22. Electronic1 อัตราทนกำลัง ตัวต้านทานจะต้องมีอัตรากำลังซึ่งคิดออกมาเป็น “วัตต์” (WATT) ซึ่งค่าอัตรากำลัง หาได้จากสูตร หรือ
