项目七 声控灯开关电路的制作

1. 项目七 声控灯开关电路的制作

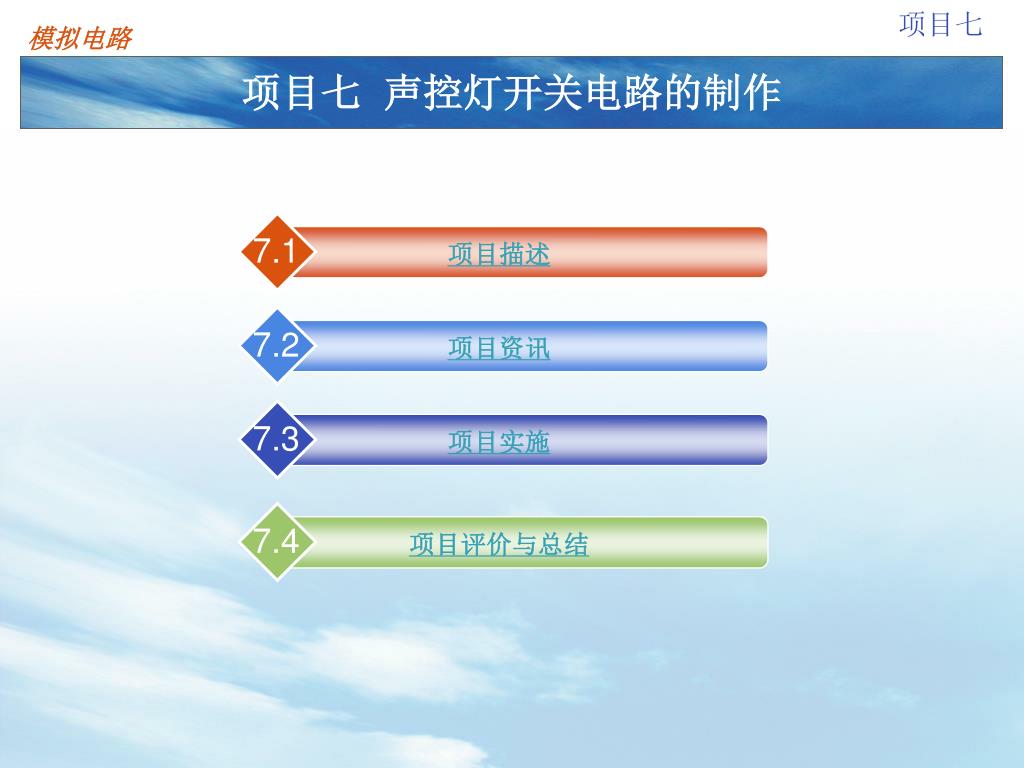

2. 7.1 7.2 7.3 7.4 项目描述 项目资讯 项目实施 项目评价与总结 项目七 声控灯开关电路的制作

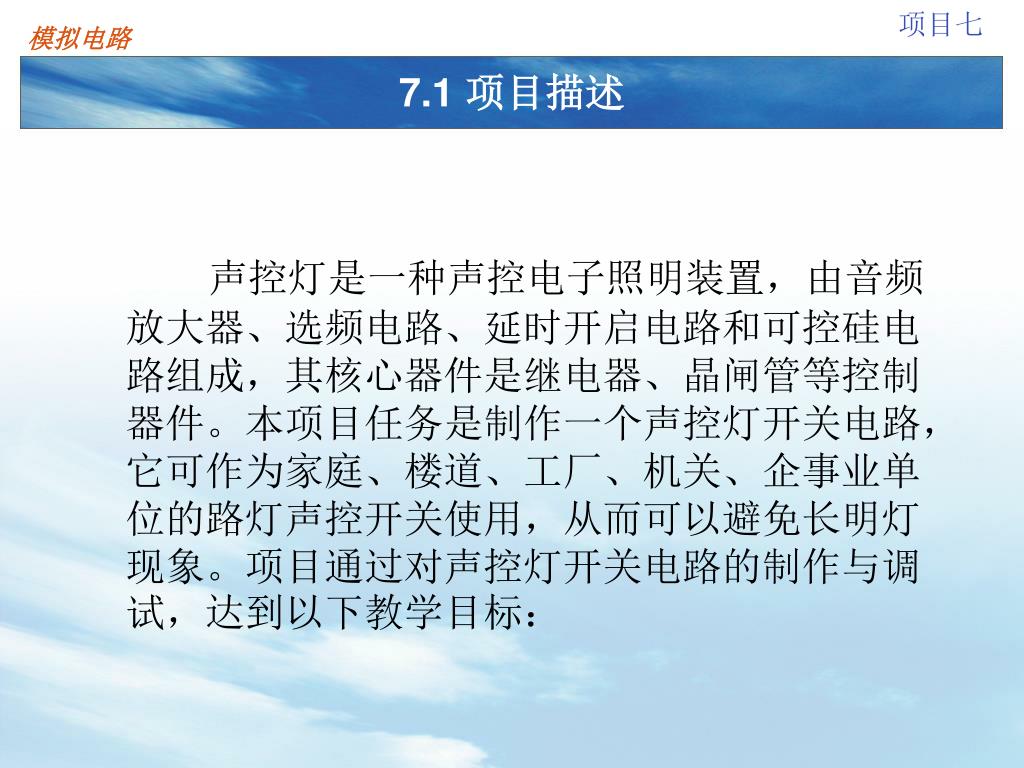

3. 7.1 项目描述 声控灯是一种声控电子照明装置，由音频放大器、选频电路、延时开启电路和可控硅电路组成，其核心器件是继电器、晶闸管等控制器件。本项目任务是制作一个声控灯开关电路，它可作为家庭、楼道、工厂、机关、企事业单位的路灯声控开关使用，从而可以避免长明灯现象。项目通过对声控灯开关电路的制作与调试，达到以下教学目标：

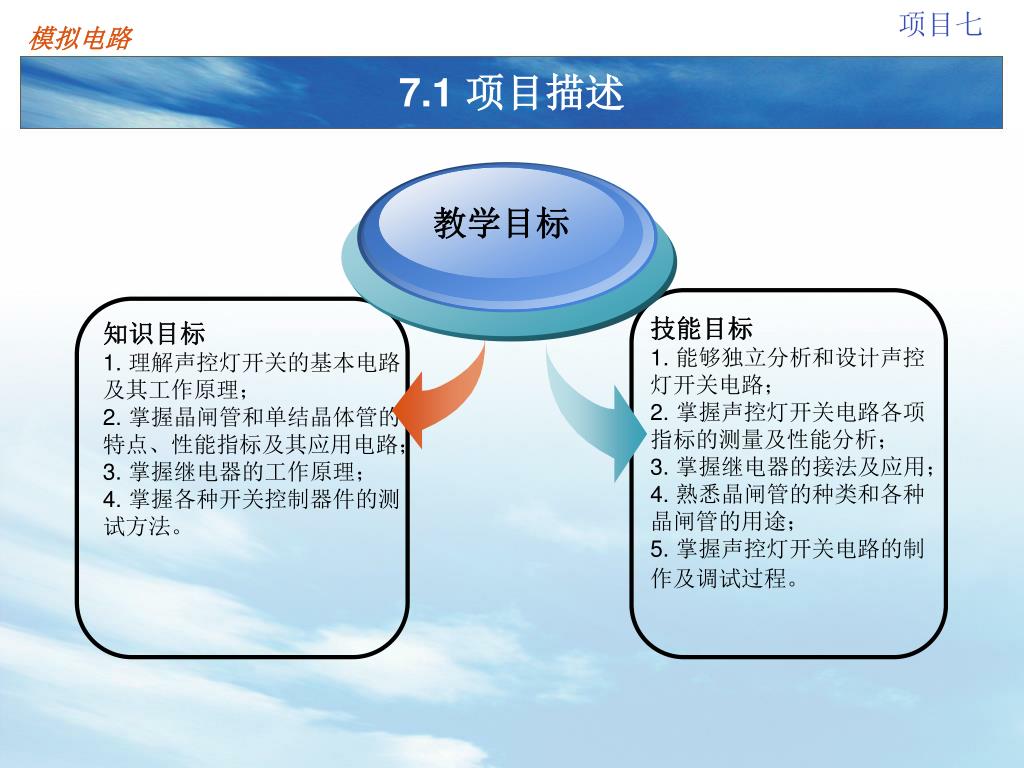

4. 知识目标 1. 理解声控灯开关的基本电路及其工作原理； 2. 掌握晶闸管和单结晶体管的特点、性能指标及其应用电路； 3. 掌握继电器的工作原理； 4. 掌握各种开关控制器件的测试方法。 7.1 项目描述 教学目标 技能目标 1. 能够独立分析和设计声控灯开关电路； 2. 掌握声控灯开关电路各项指标的测量及性能分析； 3. 掌握继电器的接法及应用； 4. 熟悉晶闸管的种类和各种晶闸管的用途； 5. 掌握声控灯开关电路的制作及调试过程。

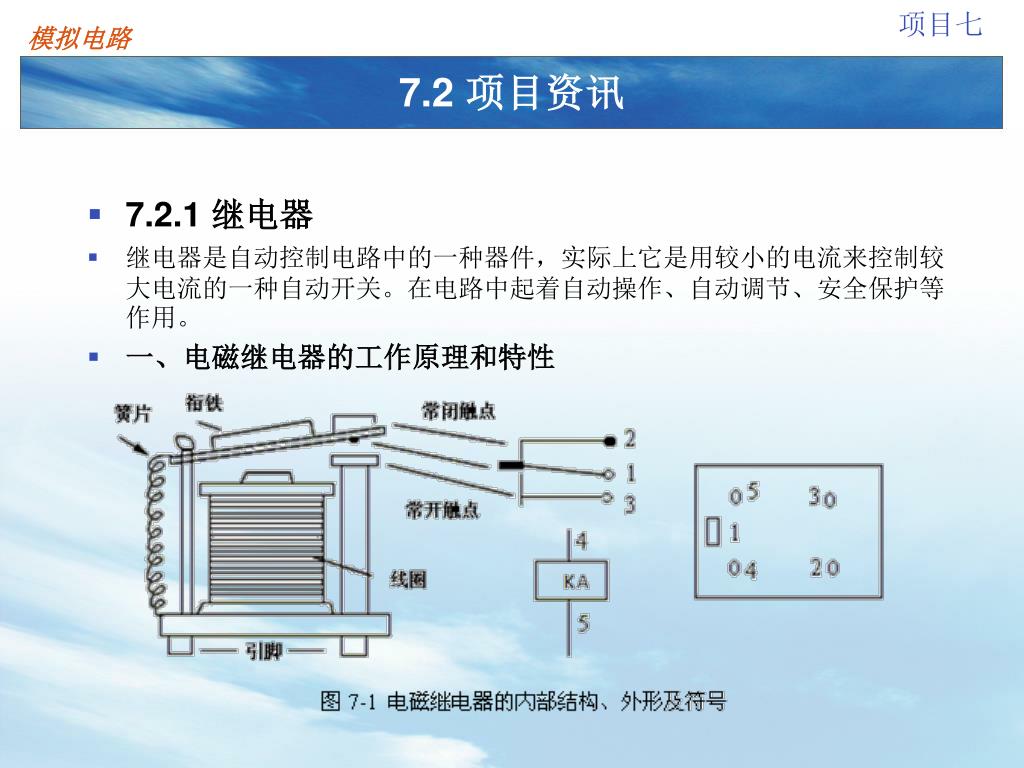

5. 7.2 项目资讯 • 7.2.1 继电器 • 继电器是自动控制电路中的一种器件，实际上它是用较小的电流来控制较大电流的一种自动开关。在电路中起着自动操作、自动调节、安全保护等作用。 • 一、电磁继电器的工作原理和特性

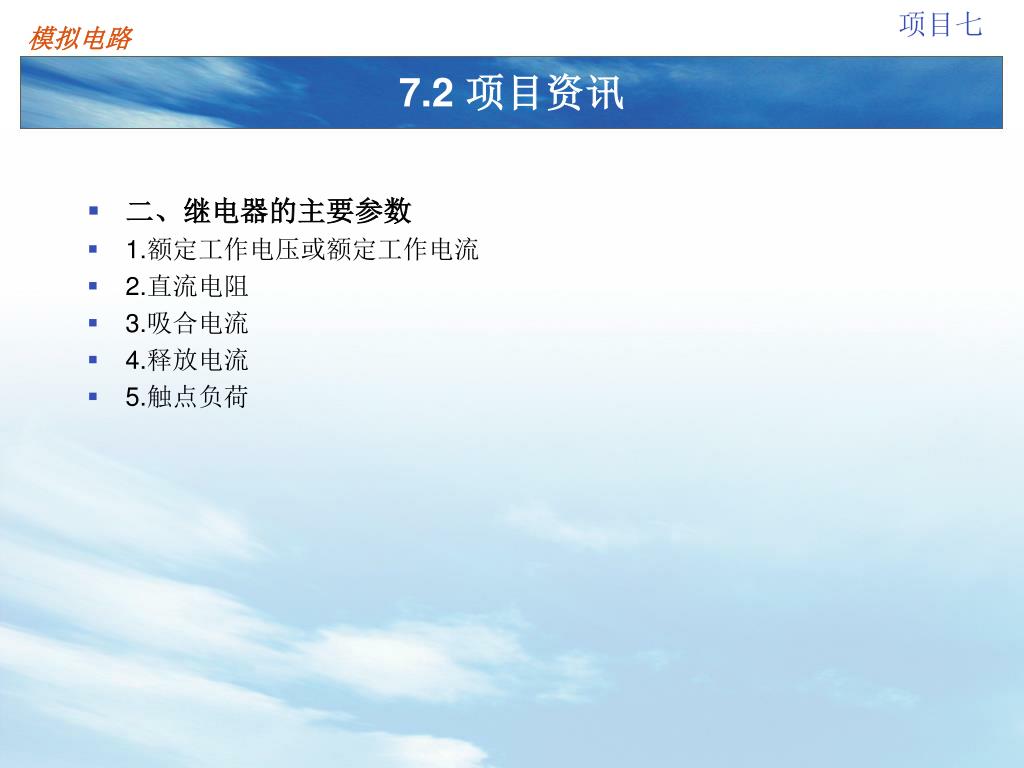

6. 7.2 项目资讯 • 二、继电器的主要参数 • 1.额定工作电压或额定工作电流 • 2.直流电阻 • 3.吸合电流 • 4.释放电流 • 5.触点负荷

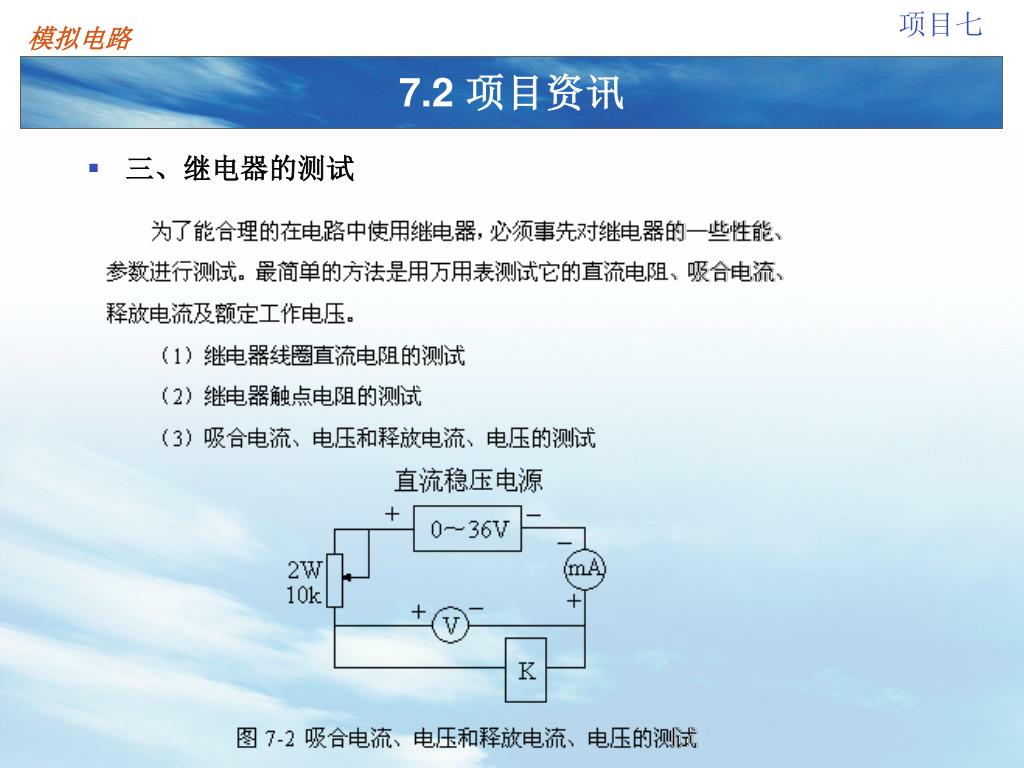

7. 7.2 项目资讯 • 三、继电器的测试

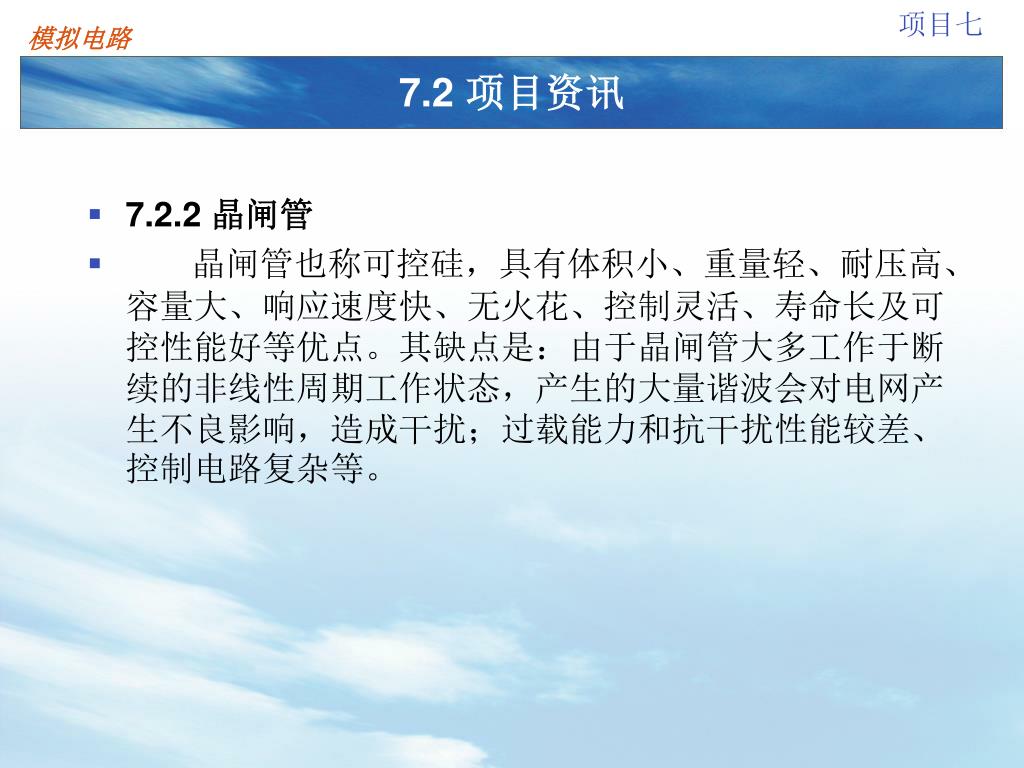

8. 7.2 项目资讯 • 7.2.2 晶闸管 • 晶闸管也称可控硅，具有体积小、重量轻、耐压高、容量大、响应速度快、无火花、控制灵活、寿命长及可控性能好等优点。其缺点是：由于晶闸管大多工作于断续的非线性周期工作状态，产生的大量谐波会对电网产生不良影响，造成干扰；过载能力和抗干扰性能较差、控制电路复杂等。

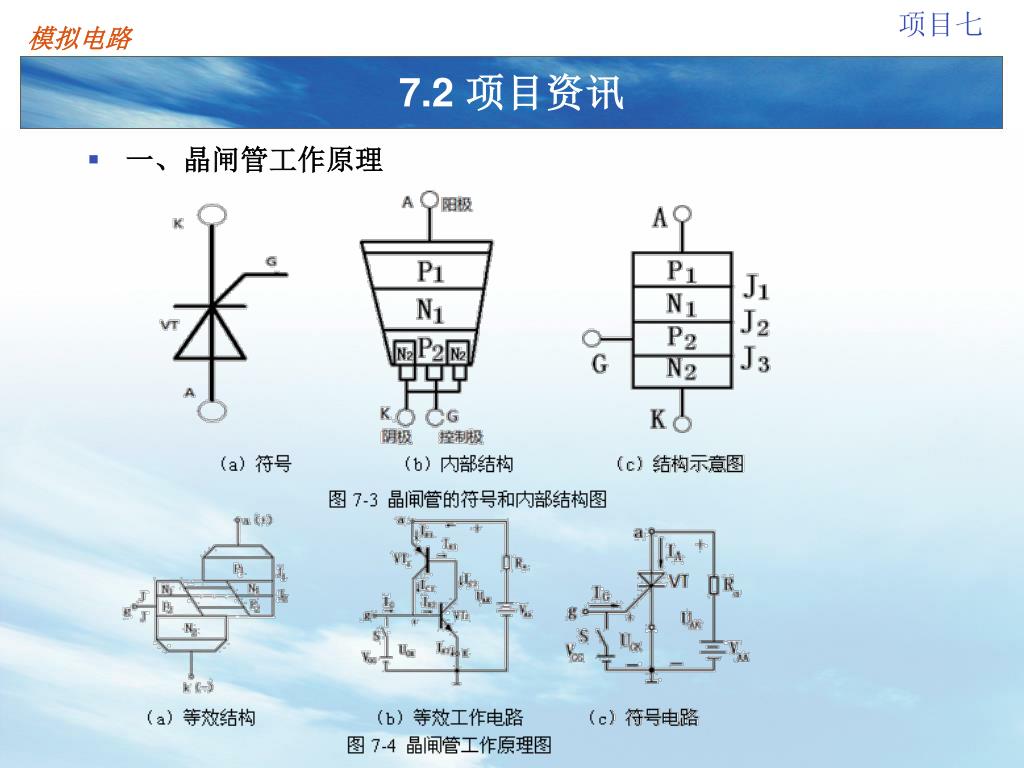

9. 7.2 项目资讯 • 一、晶闸管工作原理

10. 7.2 项目资讯 • 二、晶闸管的主要参数

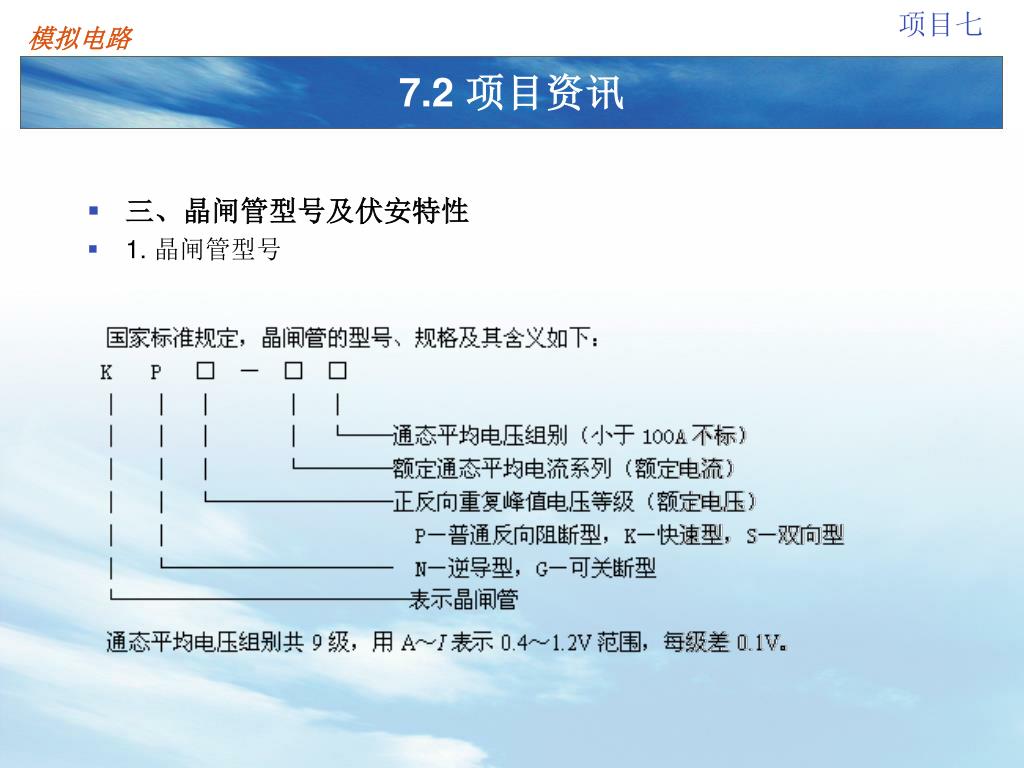

11. 7.2 项目资讯 • 三、晶闸管型号及伏安特性 • 1. 晶闸管型号

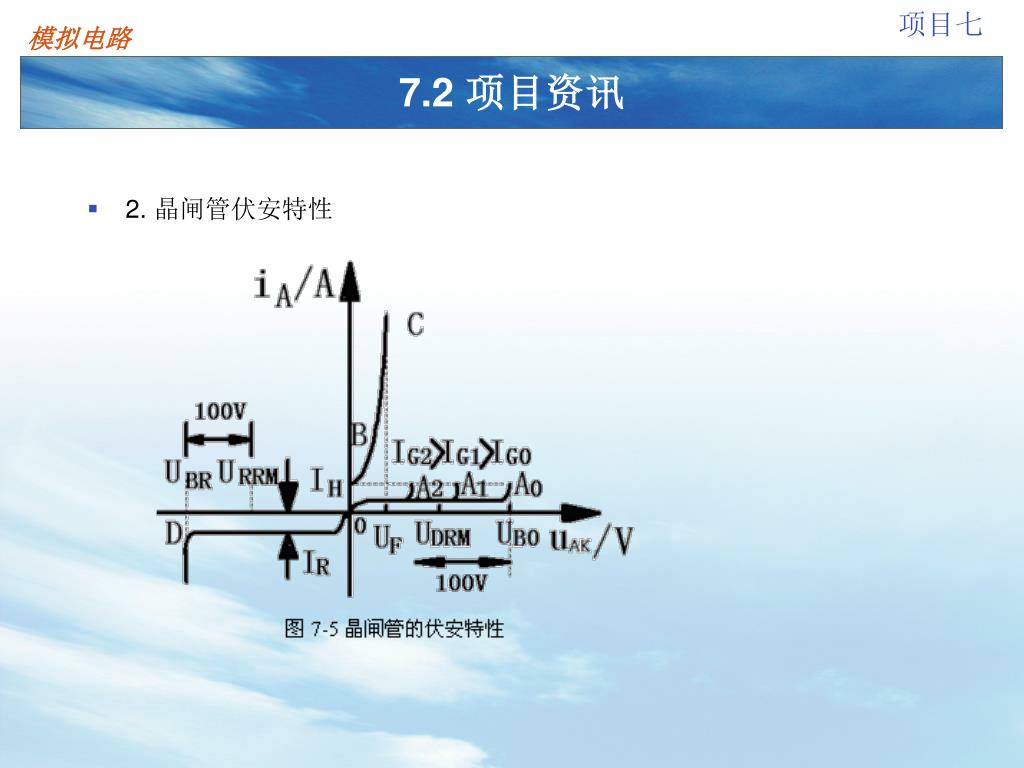

12. 7.2 项目资讯 • 2. 晶闸管伏安特性

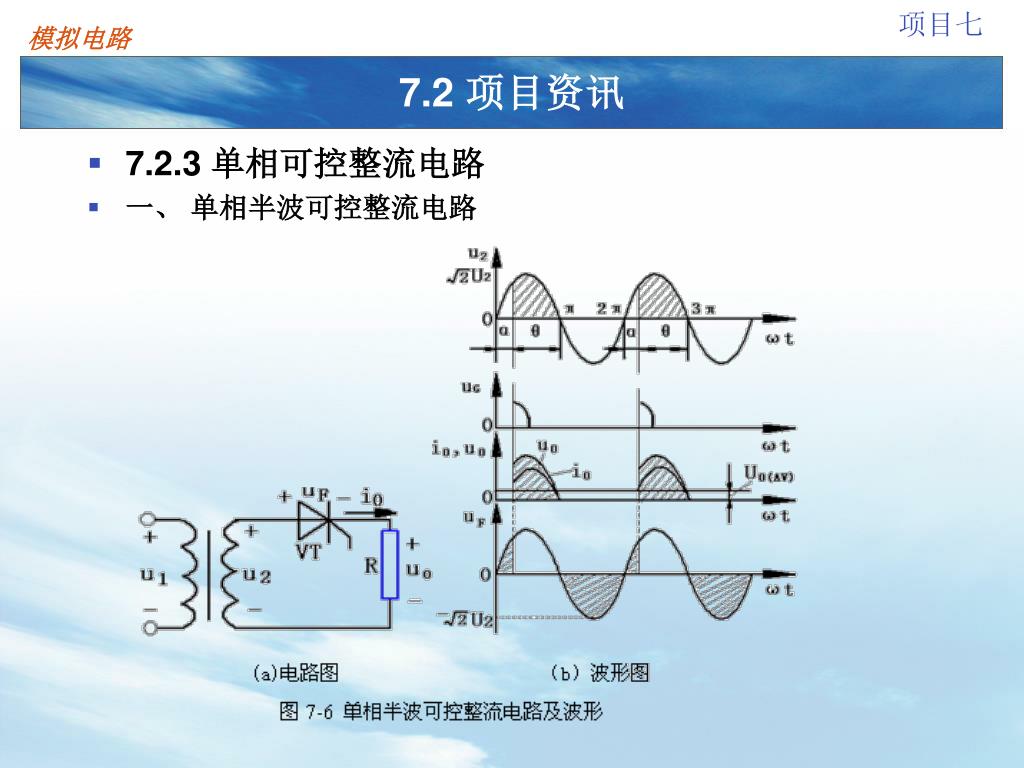

13. 7.2 项目资讯 • 7.2.3 单相可控整流电路 • 一、 单相半波可控整流电路

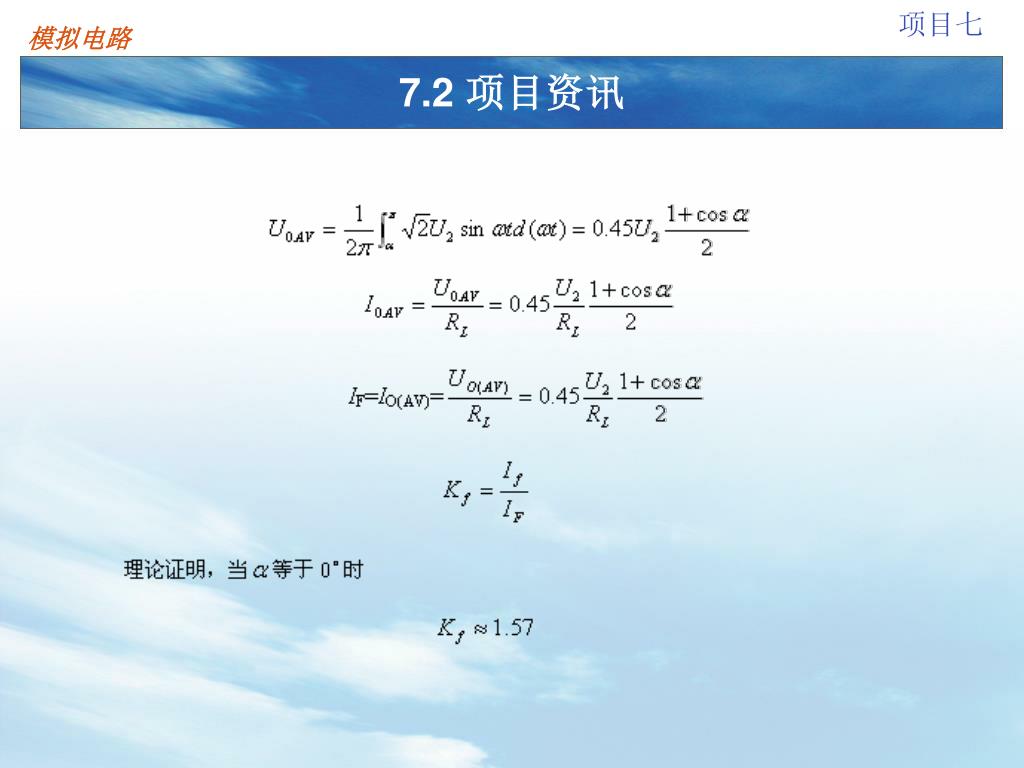

14. 7.2 项目资讯

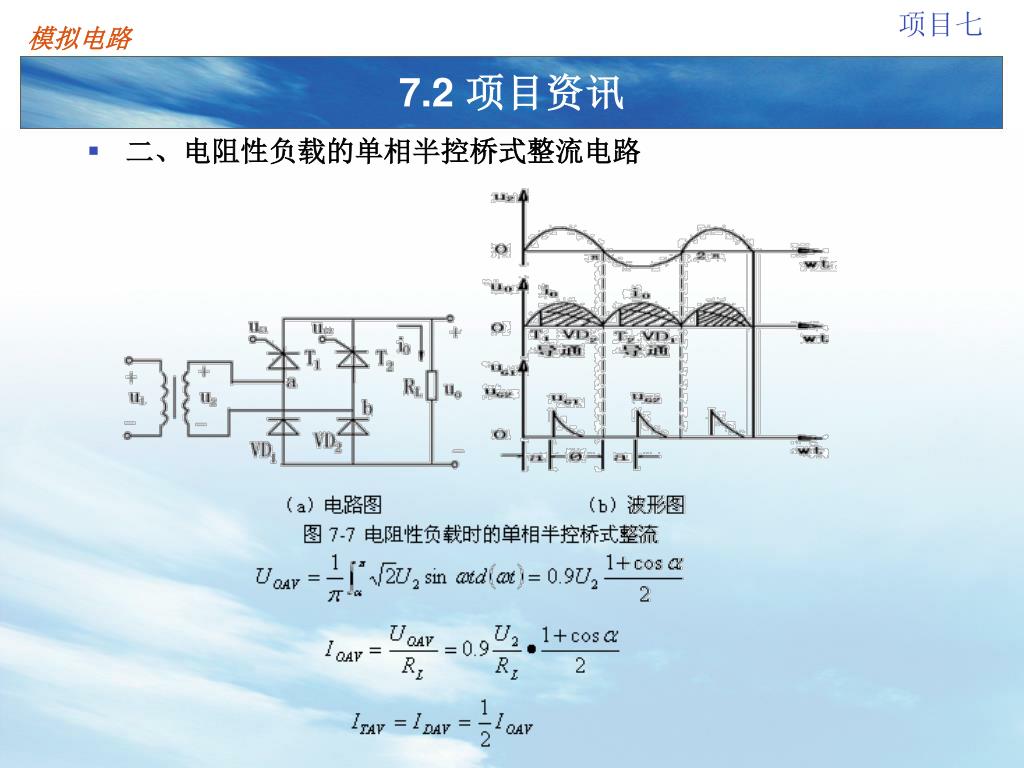

15. 7.2 项目资讯 • 二、电阻性负载的单相半控桥式整流电路

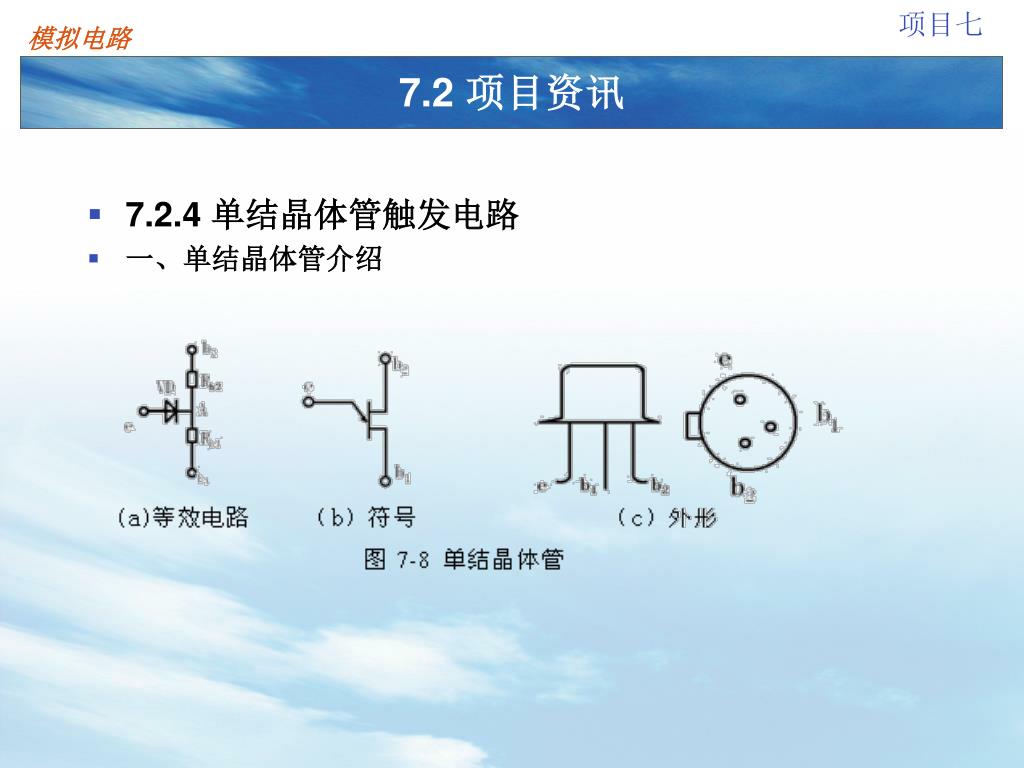

16. 7.2 项目资讯 • 7.2.4 单结晶体管触发电路 • 一、单结晶体管介绍

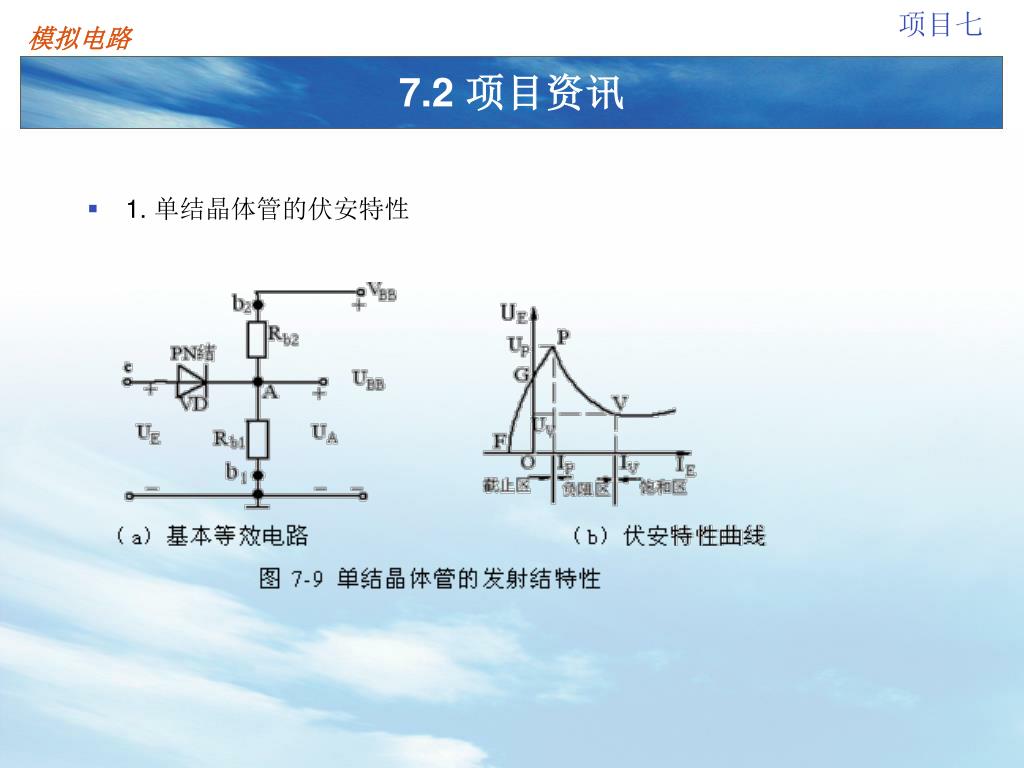

17. 7.2 项目资讯 • 1. 单结晶体管的伏安特性

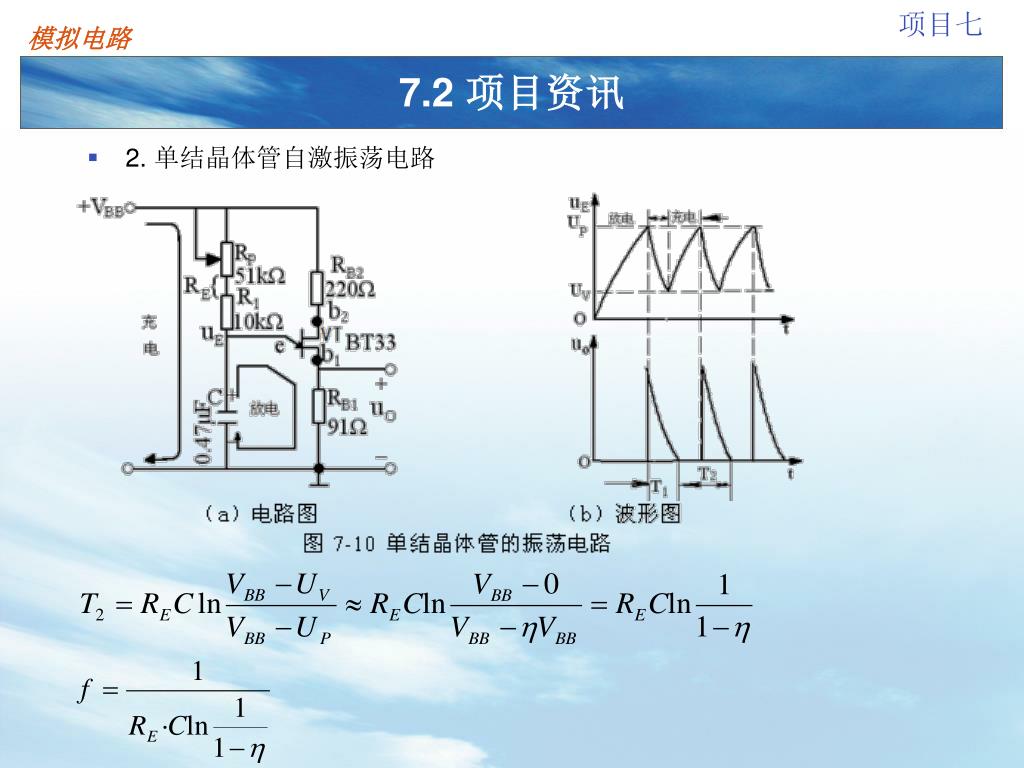

18. 7.2 项目资讯 • 2. 单结晶体管自激振荡电路

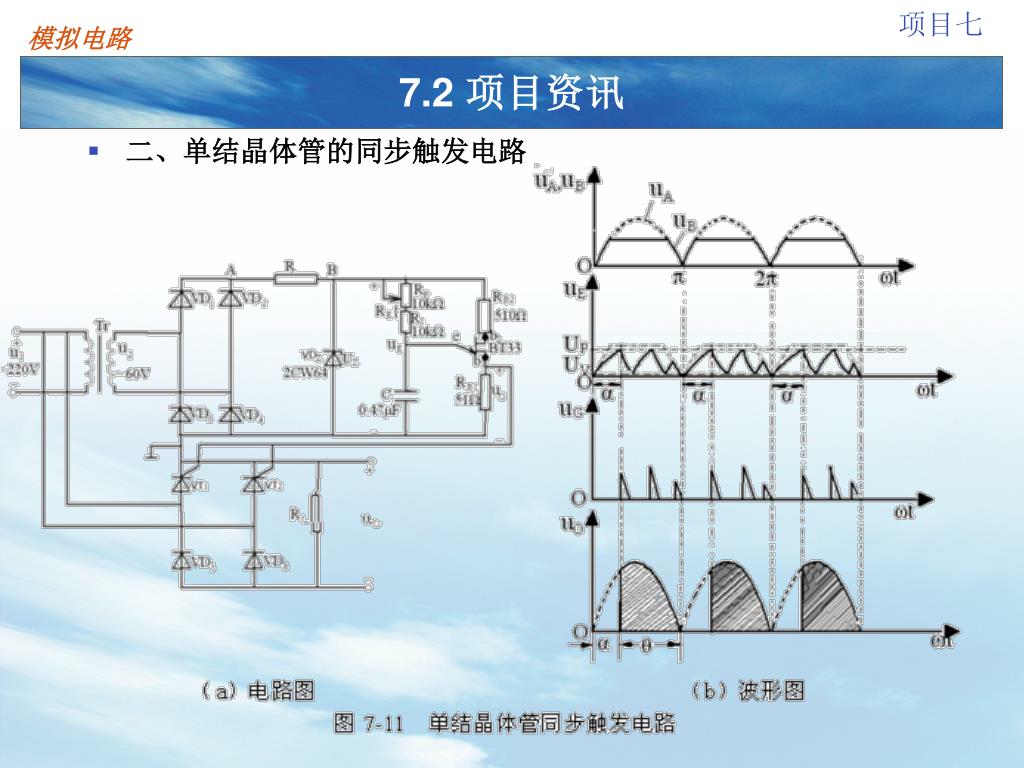

19. 7.2 项目资讯 • 二、单结晶体管的同步触发电路

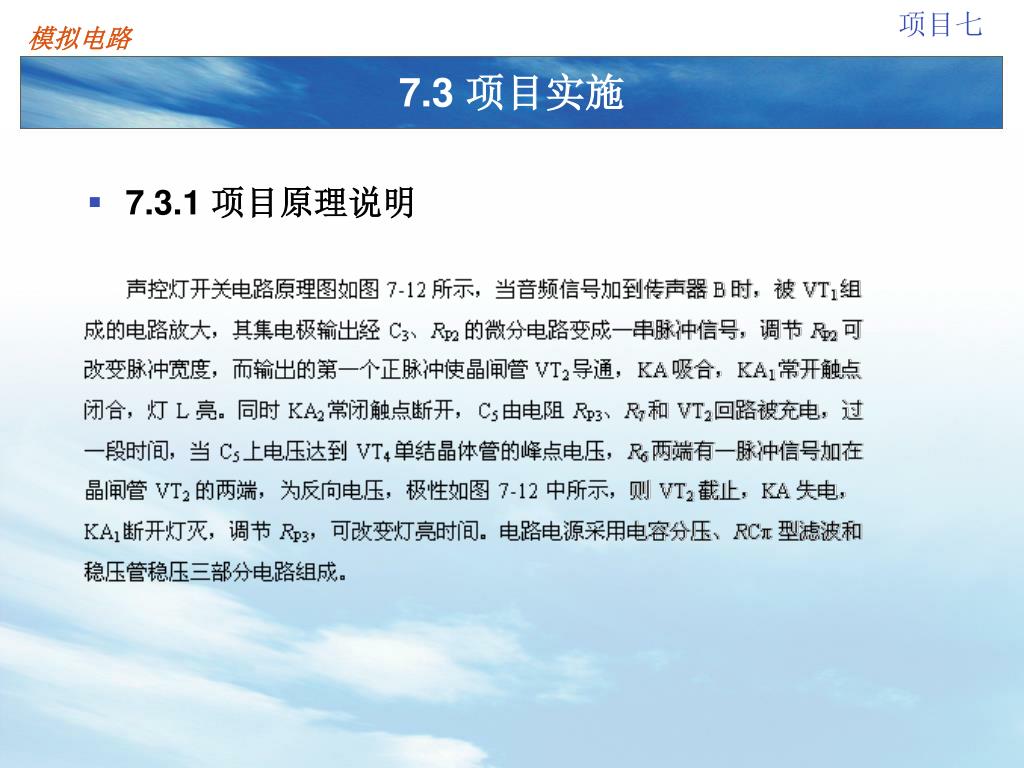

20. 7.3 项目实施 • 7.3.1 项目原理说明

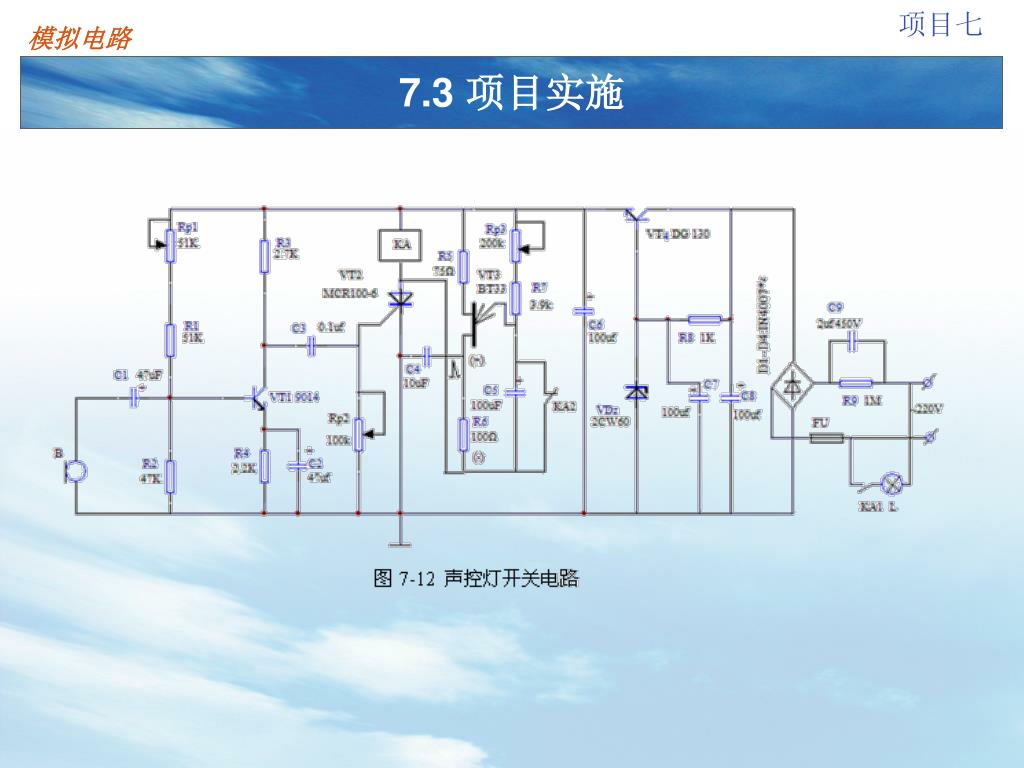

21. 7.3 项目实施

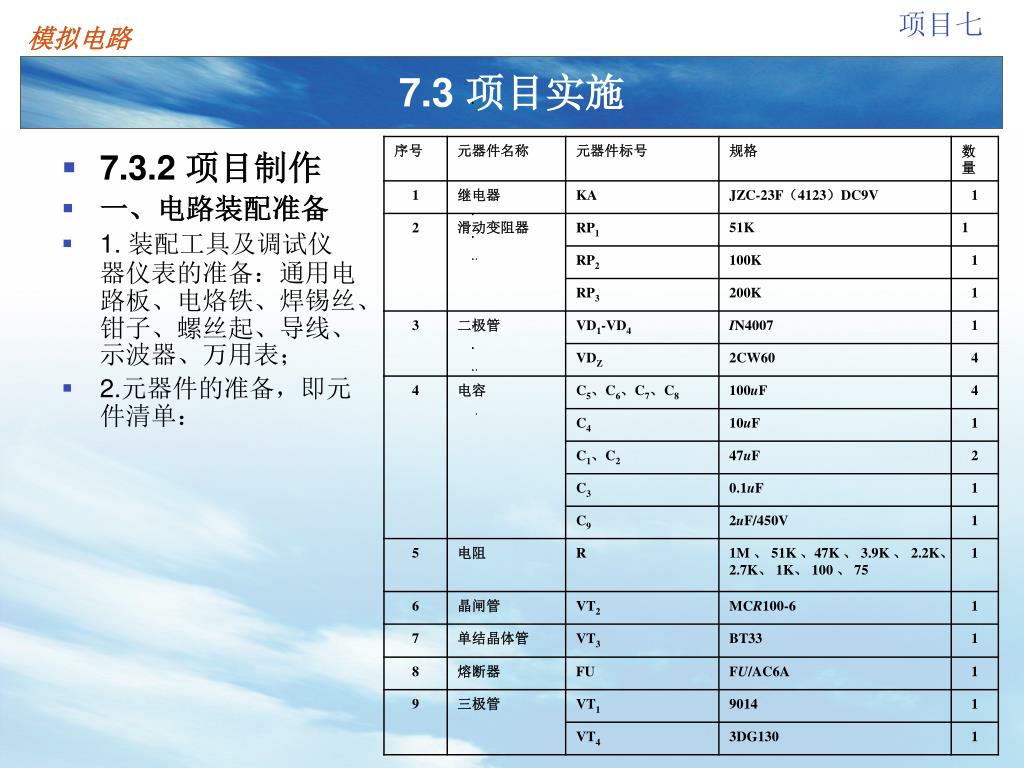

22. 7.3 项目实施 • 7.3.2 项目制作 • 一、电路装配准备 • 1. 装配工具及调试仪器仪表的准备：通用电路板、电烙铁、焊锡丝、钳子、螺丝起、导线、示波器、万用表； • 2.元器件的准备，即元件清单：

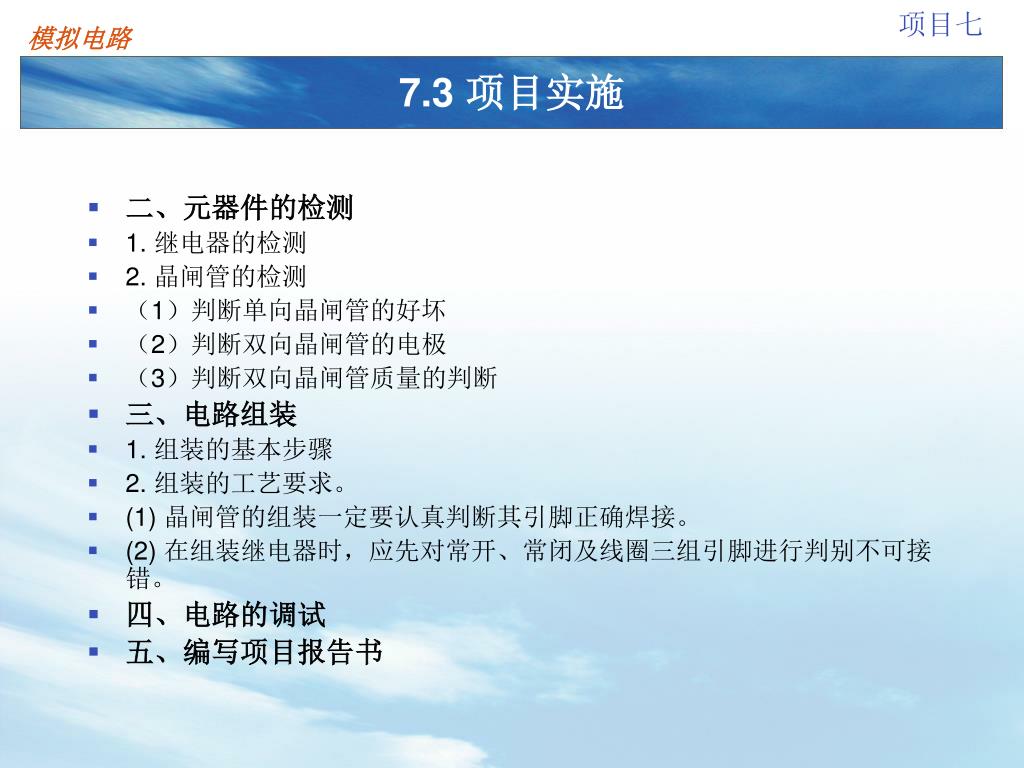

23. 7.3 项目实施 • 二、元器件的检测 • 1. 继电器的检测 • 2. 晶闸管的检测 • （1）判断单向晶闸管的好坏 • （2）判断双向晶闸管的电极 • （3）判断双向晶闸管质量的判断 • 三、电路组装 • 1. 组装的基本步骤 • 2. 组装的工艺要求。 • (1) 晶闸管的组装一定要认真判断其引脚正确焊接。 • (2) 在组装继电器时，应先对常开、常闭及线圈三组引脚进行判别不可接错。 • 四、电路的调试 • 五、编写项目报告书

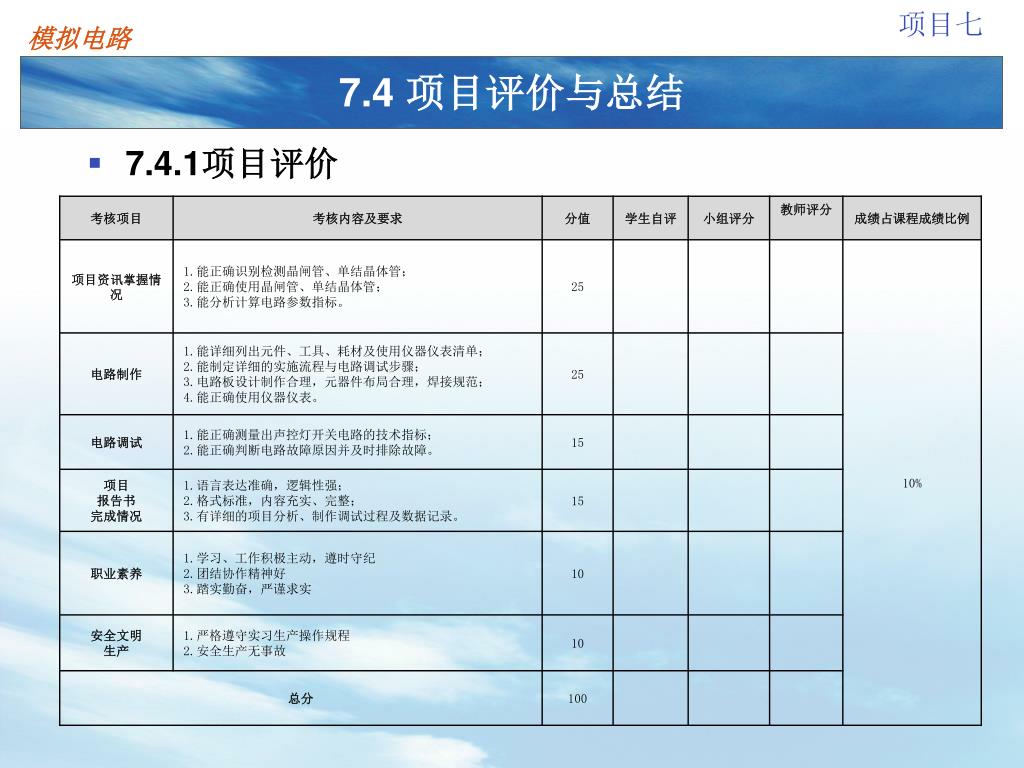

24. 7.4 项目评价与总结 • 7.4.1项目评价

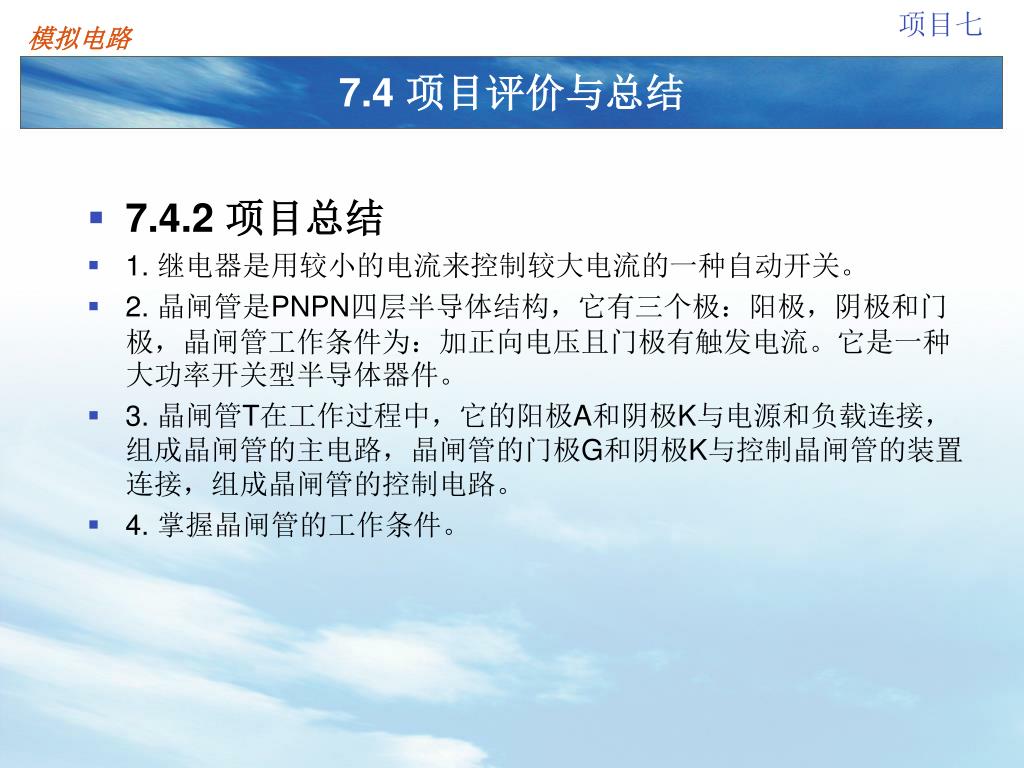

25. 7.4 项目评价与总结 • 7.4.2 项目总结 • 1. 继电器是用较小的电流来控制较大电流的一种自动开关。 • 2. 晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和门极，晶闸管工作条件为：加正向电压且门极有触发电流。它是一种大功率开关型半导体器件。 • 3. 晶闸管T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。 • 4. 掌握晶闸管的工作条件。

26. Thank You !
