Videokonferenzen

1. Videokonferenzen

2. Definition Eine Videokonferenz ist ein virtuelles Treffen von zwei oder mehreren räumlich getrennten Gesprächspartnern, die in Echtzeit über Audio und Video miteinander kommunizieren können. Gleichzeitig können sämtliche Daten (Audio, Video, Text) digitalisiert, untereinander ausgetauscht und gemeinsam bearbeitet werden.

3. Komponenten • Kamera – Bildschirm • Übertragung bewegter Bilder in Echtzeit • Mikrofon – Lautsprecher • Übertragung von Ton in Echtzeit • Chat • Schriftliche Kommunikation • Tafel (Whiteboard) • Simultan zeichnen, schreiben, einfügen • Programm teilen • z.B. Word, PowerPoint des Partners nutzen • Datenübertragung • Beliebige Dateien übertragen

5. Übertragung ISDN Codec Codierer/Decodierer Codec Codierer/Decodierer IP

6. DatenreduktionMPEGmotion pictures expert group Räumliche Redundanz Bereiche mit gleicher Helligkeit und Farbe können zusammengefasst werden. Das erste Pixel wird exakt übertragen, dann folgt eine Anweisung für die Wiederholungen

7. DatenreduktionMPEG Zeitliche Redundanz Einige Bildteile ändern sich nicht oder nur wenig von Bild zu Bild. Es ist also ausreichend, nur die geänderten Teile zu übertragen.

8. DatenreduktionMPEG Statistische Redundanz Prädiktion Aus der Vergangenheit bekannte Bewegungen werden vorhergesagt und nur unvorhergesehene Bildinhalte werden übertragen

9. DatenreduktionMPEG Transportstrom Intra codierte Bilder: datenreduziertes Vollbild Prädizierte Bilder: durch das vorhergegangene Bild vorhergesagt Bidirektional prädizierte Bilder: durch vorhergegangene und nachfolgende Bilder vorhergesagt I B P B P B I B B B

10. H.323 Terminal ISDN Terminal H.323 Terminal H.323 Terminal http://www.lrz-muenchen.de/services/schulung/unterlagen/bildkommunikation/sld031.htm http://vcc.urz.tu-dresden.de/vc-handbuch/

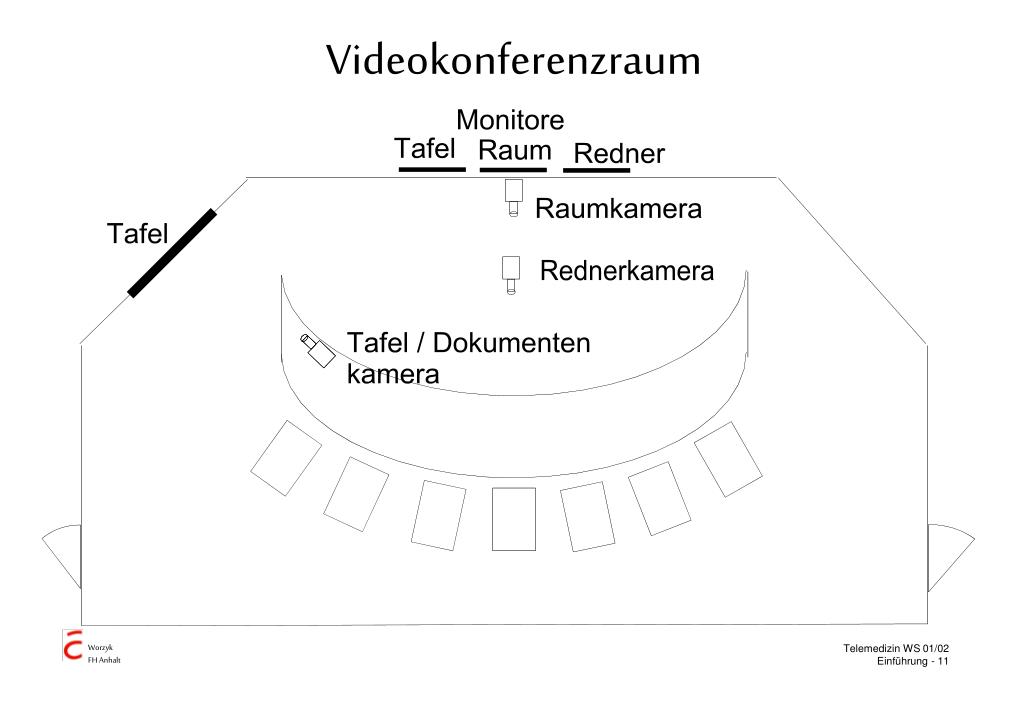

11. Videokonferenzraum

12. Raumgestaltung • Genügend Sitzplätze, von der Kamera sichtbar • Monitore von jedem Sitzplatz einsehbar • Keine toten Winkel • Ausreichende Beleuchtung, kein Mischlicht • Akustisch abgeschirmt • Einfarbiger, neutraler Hintergrund

13. Video • Rednerkamera steuerbar mit festen Positionen • Dokumenten- / Tafelkamera steuerbar • Pro Kamera je ein Monitor für die eigene und die entfernten Seiten • Kamera direkt über dem dazugehörenden Monitor montieren • Steuerpult

14. Audio • Äußere Lärmquellen abschirmen • Verkehr, Maschinen, Fahrstühle, Klimaanlagen, • Im Innenraum Hall und Echo vermeiden • Gleiche Mikrofonentfernung für alle Redner • Bei Einzelpersonen Headset verwenden • Aktivlautsprecher • Mischpult

15. Beleuchtung • Gute Ausleuchtung des Raumes • Diffuses Licht • Keine harten Schatten • Keine Reflexionen auf den Monitoren • Keine direkte Einstrahlung in die Kamera

16. Während der Konferenz • Ton kommt verzögert (eventuell eigene Direktverbindung) • Blickkontakt ist nicht möglich, deswegen Kamera und Monitor sehr eng zusammenstellen • Partner über Aktionen informieren • Mikrofon abschalten, Standbild, … • Geringe Gestik

17. Beispiele http://www.onko-kids.de/Projekt/video.htm http://www.screentherapy.de/index.htm

18. Installation von NetMeeting • Kopfhörer oder Lautsprecher testen • Mikrofon anschließen • Mikrofon testen • NetMeeting aufrufen • Keine Anmeldung am Verzeichnisserver • Verbindung zum Partner über IP-Adresse aufbauen

19. Weitere Informationen http://vcc.urz.tu-dresden.de/vc-handbuch/ http://www.uni-essen.de/videokonferenz/ http://www.ruhr-uni-bochum.de/rz/dienste/internet/vkonf/ http://it-resources.icsa.ch/SoftWare/VGuideD.html http://it-resources.icsa.ch/SoftWare/VGuideD.html https://www.vc.dfn.de/doku/vortraege/folien.dd/2_rahmenbedingungen_20020424.pdf
