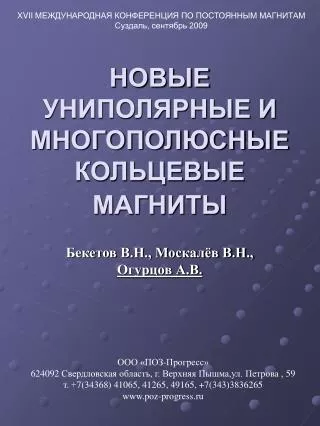

  1. XVII МЕЖДУНАРОДНАЯ КОНФЕРЕНЦИЯ ПО ПОСТОЯННЫМ МАГНИТАМ Суздаль, сентябрь 2009 НОВЫЕ УНИПОЛЯРНЫЕ И МНОГОПОЛЮСНЫЕ КОЛЬЦЕВЫЕМАГНИТЫ Бекетов В.Н., Москалёв В.Н., Огурцов А.В. ООО «ПОЗ-Прогресс» 624092 Свердловская область, г. Верхняя Пышма,ул. Петрова , 59 т. +7(34368) 41065, 41265, 49165, +7(343)3836265 www.poz-progress.ru

  2. СПОСОБЫ ПОЛУЧЕНИЯ КОЛЬЦЕВЫХ МАГНИТОВ С РАДИАЛЬНОЙ ТЕКСТУРОЙ • Получение изотропных кольцевых магнитов с последующим радиальным намагничиванием • Прессование в матрицах с магнитным полем, создаваемым электромагнитами • Прессование в матрицах с магнитным полем, создаваемым постоянными магнитами • Сборные кольцевые магниты из нескольких секторов • Предлагаемый способ

  3. ПРЕССОВАННАЯ ЗАГОТОВКА УНИПОЛЯРНОГО КОЛЬЦЕВОГО МАГНИТА, ПОЛУЧЕННОГО СПОСОБОМ ПРЕССОВАНИЯ В МАТРИЦЕ С ПОСТОЯННЫМИ МАГНИТАМИ

  4. ПРЕССОВАННАЯ ЗАГОТОВКА УНИПОЛЯРНОГО КОЛЬЦЕВОГО МАГНИТА, ПОЛУЧЕННАЯ ПРЕССОВАНИЕМ В МАТРИЦЕ С ПОСТОЯННЫМИ МАГНИТАМИ Степень текстуры до 85 % Br~1,05Тл для Nd-Fe-B Br~0.87 Тл для Sm-Co Размеры: D=(16÷35) d=(10÷26) h=(5÷13)

  5. ПРЕССОВАННЫЕ ЗАГОТОВКИ УНИПОЛЯРНЫХ КОЛЬЦЕВЫХ МАГНИТОВ, ПОЛУЧЕННЫЕ ПРЕДЛАГАЕМЫМЫМ СПОСОБОМ Степень текстуры ~100% Br~1,25Тл для Nd-Fe-B Br~1,12 Тл для Sm-Co Размеры: D=(25÷100) d=(10÷70) h=(5÷30)

  6. СПЕЧЁННЫЕ ЗАГОТОВКИ УНИПОЛЯРНЫХ КОЛЬЦЕВЫХ МАГНИТОВ, ПОЛУЧЕННЫЕ ПРЕДЛАГАЕМЫМЫМ СПОСОБОМ

  7. ГОТОВАЯ ПРОДУКЦИЯСПЕЧЁННЫЕ ШЛИФОВАННЫЕКОЛЬЦЕВЫЕ МАГНИТЫ С РАДИАЛЬНОЙ ТЕКСТУРОЙ Размерный ряд: D=(25÷100) d=(10÷70) h=(5÷30)

  8. РАСЧЁТНОЕ РАСПРЕДЕЛЕНИЕ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ НА ОСИ РАДАЛЬНОГО КОЛЬЦА 30Х15Х8

  9. МАГНИТНЫЕ СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ УНИПОЛЯРНЫХ КОЛЬЦЕВЫХ МАГНИТОВ МС “COOLER” ноябрь 2008 г. МС “МАТРЁШКА” май 2009 г.

  10. ВАРИАНТ МАГНИТНОЙ ТЕКСТУРЫ МНОГОПОЛЮСНЫХ КОЛЬЦЕВЫХ МАГНИТОВ (РОТОРОВ), РЕАЛИЗУЕМЫЙ С ПОМОЩЬЮ ПРЕДЛАГАЕМОГО СПОСОБА

  11. ВАРИАНТ МАГНИТНОЙ ТЕКСТУРЫ МНОГОПОЛЮСНЫХ КОЛЬЦЕВЫХ МАГНИТОВ (РОТОРОВ), РЕАЛИЗУЕМЫЙ С ПОМОЩЬЮ ПРЕДЛАГАЕМОГО СПОСОБА

  12. РЕЗУЛЬТАТЫ И ВЫВОДЫ • Получены униполярные кольцевые магниты, обладающие магнитной текстурой ~100% • Магнитные параметры униполярных кольцевых магнитов приближены к максимальным параметрам материала • Использование униполярных магнитов - повышает эффективность МС - упрощает сборку МС • Получены прототипы многополюсных (6 и более полюсов) роторов с повышенной индукцией над поверхностью полюса • Использование: СВЧ-приборы, роторы двигателей и генераторов, намагничивающие элементы дефектоскопов, сепараторы и т.д.

  13. СПИСОК ЛИТЕРАТУРЫ • [1] M. S. Wolmer. «Магниты из сплавов редкоземельных металлов с кобальтом», Москва, Металлургия, 1978, стр. 235-237. • [2] Савич А.Н. Антонов В.В. VII Всесоюзная конференция по постоянным магнитам. Тезисы, г. Владимир 20-24.09.1982 г, с. 91. • [3] Попов А.Г., Майков А.Г. Материалы международного симпозиума «Исследование проблем создания магнитных систем …», г. Суздаль, 1990 г., с. 147-157. • [4] Технические условия ТУ 6391-005-55177547-2008, г. В. Пышма, 2008 г. • [5] S.V. Taskaev, V.D. Buchelnikov, I.V. Bychkov, V.N. Beketov, D.V. Taranov. The effective magnetic system for the magnetocaloric refrigerator, The 3rd International Conference of IIR on Magnetic Refrigeration at Room Temperature, Des Moines, Iowa, U.S.A., 2009. • [6] В.Н. Бекетов, В.Н. Москалёв, А.В. Огурцов, Д.В. Таранов, С.В. Таскаев, В.Д. Бучельников, Л.В. Бычков, Е.И. Каневский. Осесимметричные магнитные системы ступенчатого типа с применением униполярных кольцевых магнитов. МКПМ-17. Тезисы. Сентябрь 2009 г. • [7] Р.А. Келин, А.Г. Поляков, М.К. Рязанцев. Материалы международного симпозиума «Исследование проблем …», г. Суздаль, 1990 г., с. 36-43.

  14. СПАСИБО ЗА ВНИМАНИЕ!
