Presentation Transcript
slide2

Настройка ПК «Взлет СП», АССВ-030 и АСЕВ-040

Пошаговая инструкция настройки системы

Иван Андреевич Голубков

slide3
Содержание
  • Постановка задачи
  • Настройка АССВ-030 (GPRS)
  • Настройка АСЕВ-040
  • Настройка Взлет СП
  • Вывод отчетов
  • Получение мгновенных значений
  • Устранение неполадок (5 шагов для определения проблемы соединения)
slide4
Постановка задачи
  • Получение готового отчета по узлу учета на своем принтере в автоматическом режиме
  • Контроль мгновенных параметров на мониторе диспетчера
  • Информирование о возникновении нештатных ситуаций
slide5
Решение задачи

Задача

Разделение задачи на части

Настройка

диспетчерского

пункта и определение

исходных данных

Настройка АССВ-030 и

АСЕВ-040.

Настройка прибора

Настройка Взлет СП

slide6

1. SIM-карты

  • На SIM-картах должны быть подключены
  • следующие услуги:
    • GPRS
    • Входящий голосовой вызов
    • Услуга передачи данных (CSD)

2. Доступ в Интернет с внешним

статическим ip-адресом

  • Внешний статический ip-адрес должен быть
  • непосредственно у компьютера или у организации
  • Возможно использование USB-модемов
Исходные данные
slide7

3. Компьютер с COM-портом или

адаптером USB-COM

  • Рекомендовано использовать адаптеры
  • следующих производителей:
    • MOXA
    • ICP DAS
  • «Китайские» не гарантируют стабильной работы

4. Вызывной модем

  • В качестве вызывного модема
  • могут быть использованы:
    • Skype
    • Siemens, Enfora и пр.
    • АССВ-030
Исходные данные

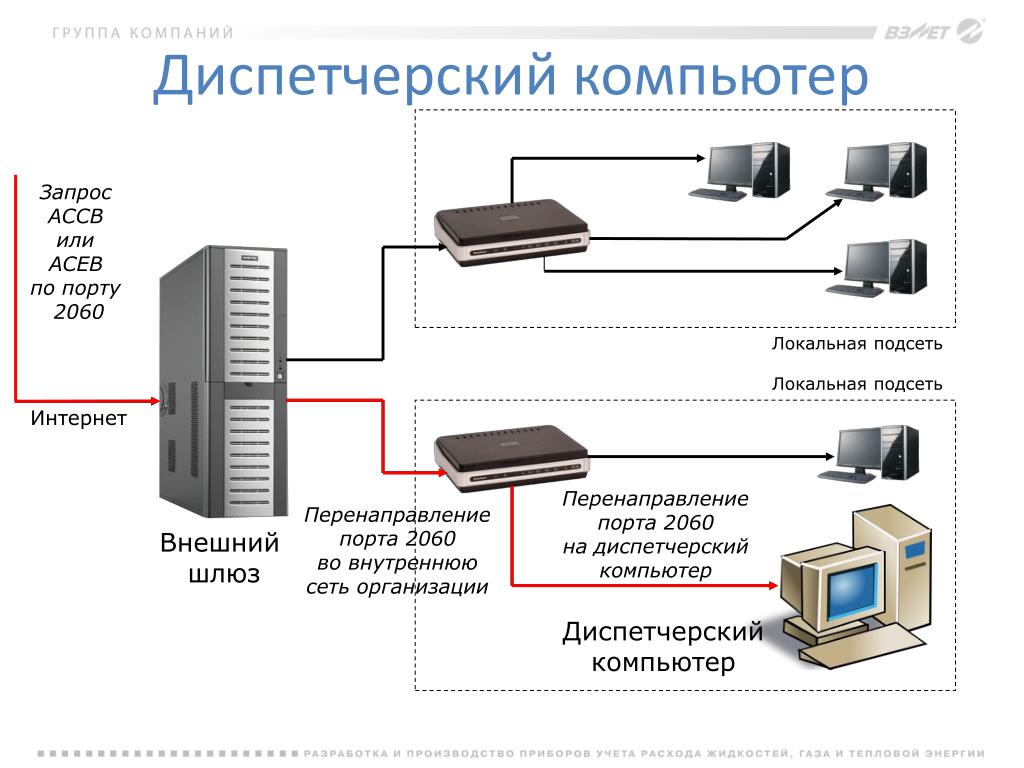

slide8
Диспетчерский компьютер

Запрос

АССВ

или

АСЕВ

по порту

2060

Локальная подсеть

Локальная подсеть

Интернет

Перенаправление

порта 2060

на диспетчерский

компьютер

Перенаправление

порта 2060

во внутреннюю

сеть организации

Внешний

шлюз

Диспетчерский

компьютер

slide9
Настройка модема в ОС

Пуск→Панель упрвления→

Телефон и Модем→

Модемы→Добавить

Не определять тип модема

(Выбор из списка)→Далее

Стандартные типы модемов→

Стандартный модем 9600bps*→

Далее

Выбранные порты→COM1**→

Далее

*Скорости указанные в системе,

модеме и Взлет СП должны быть

одинаковыми

**Указать COM, к которому

подключен модем

slide10
Настройка АССВ-030

Указать идентификатор,

пароль, тип прибора, скорость

обмена и ip-адрес

Выбрать НС

Задать расписание выхода

узла на связь

Выбрать GSM оператора или

ввести APN, Имя пользователя

и пароль вручную

При необходимости задать

адреса доп. абонентов

slide11
Индикация АССВ-030

При регистрации в сети

При передаче данных

slide12
Настройка АСЕВ-040

Задать идентификатор, пароль,

тип прибора и скорость обмена

Задать параметры подключения

АСЕВ-040, ip адрес диспетчера и

дополнительных абонентов

Задать нештатные ситуации

Задать расписание

автоматического сброса

данных на сервер

slide13
Настройка Взлет СП
  • Составные части Взлет СП
    • Конфигуратор
      • Описание узлов (Настройки связи и т.п.)
    • Обмен
      • Текущие значения
    • Отчеты
      • Вывод архивных данных отчетов
slide16
Настройка задания

Программа «Отчеты» – Задание –

Открыть задание – Задание для

GPRS и Ethernet узлов – Открыть

Убедится, что выбран пункт

«GPRS и Ethernet»

Выбрать тип архивов для

Получения в автоматическом

режиме

Самая ранняя дата, за которую

необходимо получать архивы.

Дата окончания всегда текущая

Дата компьютера

  • Настройка выполняется:
  • Однократно – если система с фиксированным
  • количеством узлов
  • Периодически – если система расширяется

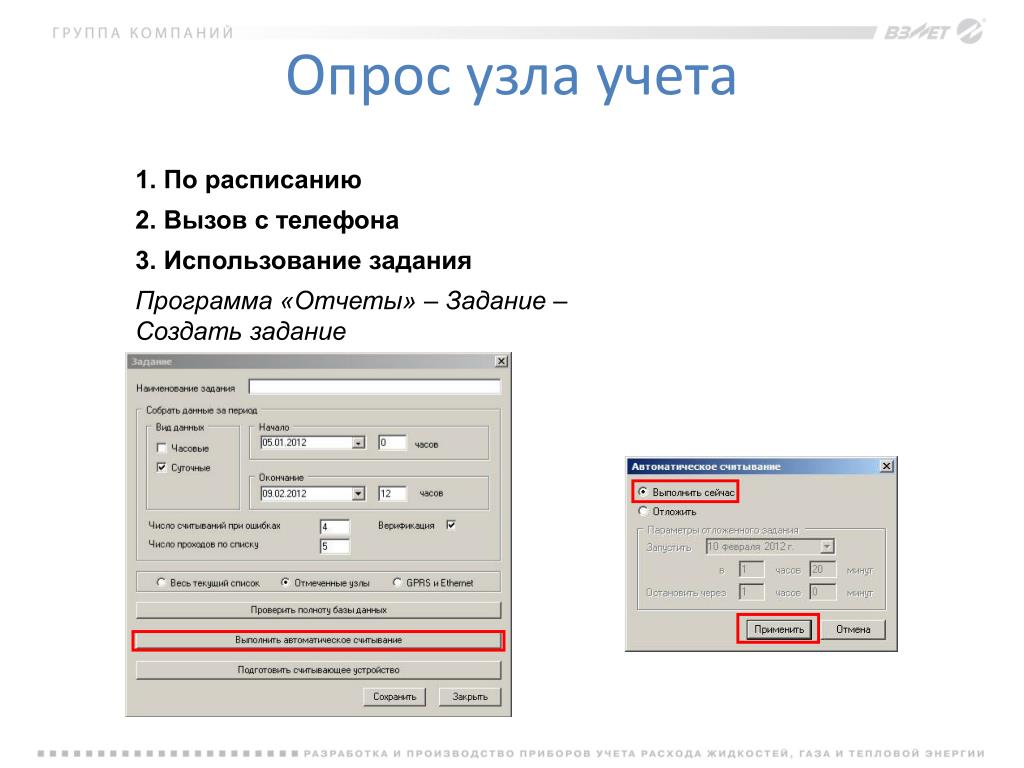

slide17
Опрос узла учета

1. По расписанию

2. Вызов с телефона

3. Использование задания

Программа «Отчеты» – Задание –

Создать задание

slide18
Вывод отчетов

Программа «Отчеты» – Вывод

  • Выбор типа отчета:
  • Месячные – распечатка по суткам
  • Суточные – распечатка по часам

Выбор периода, за который

нужно вывести отчет

Кнопка «Проверить полноту

базы данных» позволяет проверить

наличие/отсутствие данных за

выбранный период

  • Режим вывода
  • Печать – печать сразу на принтер
  • Просмотр – печать с
  • предпросмотром в ACCESS
  • Запись в файлы – позволяет
  • выгрузить отчет в
  • электронном виде
slide19
Получение мгновенных значений
  • Программа «Конфигуратор» – правой кнопкой мыши по узлу – «+Список» – Полный список пользовательских параметров
  • Выбрать необходимые параметры – Файл – Сохранить – Набор/Список

Для простого опроса мгновенных

значений достаточно ввести

только Имя набора.

Для ведения собственной базы

данных по мгновенным значениям

необходимо указать путь к базе и таблицу

Вкладка расписание позволяет задать период опроса набора и параметры автозапуска.

Использует планировщик Windows

Взлет СП имеет собственный OPC-сервер. Это позволяет подключать его к SCADA-системам.

slide20
Получение мгновенных значений

В программе «Обмен» открыть и запустить уже созданный набор

slide21
Настройка нештатных ситуаций

Для запуска программы обработки и отображения нештатных ситуаций необходимо запустить файл splogger.exe в рабочей паке Взлет СП

slide22

2

Интернет

3

4

1

5

Устранение неполадок

Внешний

шлюз

Локальная подсеть

АССВ-030

GPRS

Оператор

RS232

RS485

Прибор

Голосовой

вызов

Модем

Диспетчерский компьютер

1 030
Шаг 1. Позвонить на АССВ-030

Возможные варианты ответа

  • Аппарат вызываемого абонента выключен
    • Перезвонить через 5-7 мин. Возможно АССВ перезагружается после неудачного сеанса связи
  • Постоянные гудки
    • Перезвонить через 5-10 мин. АССВ в данный момент пытается подключится (подключен) к диспетчеру
    • Если происходит постоянно, необходима перезагрузка
  • Ответ «Алло, слушаю»
    • Неверно указан номер в описании Взлет СП
  • Один гудок и сброс трубки
    • Все работает нормально. Перейти к следующему шагу
slide24

Ответ сервера

Шаг 2. Проверка локальной сети

На этом шаге необходимо проверить доступность диспетчерского компьютера и сети Интернет

  • На любом компьютере, не находящимся в Вашей локальной сети в командной строке набрать команду:

telnet [ip-адрес организации] 2060

    • Если экран останется пустым, то необходимо проверить правила перенаправления портов на шлюзах и роутерах, фаерволы, брандмауэры и антивирусы. Они могут блокировать подключение АССВ
    • Если через 10-15 секунд появится «абракадабра», то перейти к следующему шагу
slide25
Шаг 3. Проверка соединения АССВ
  • Если не происходит подключения АССВ к серверу, то следует проверить:
    • Наличие услуги GPRS на SIM-карте
    • Баланс SIM-карты
    • Доступность услуги GPRS в данный момент (мигание первого светодиода раз в 3 секунды)
    • Настройки АССВ (ip-адрес и пр.)
  • Если АССВ подключается, то перейти к следующему шагу

Подключение АССВ-030

к серверу

slide26
Шаг 4. Проверка связи АССВ/Прибор
  • Время адаптера 01.01.2005 00:01 (нет связи с прибором)
    • Согласно инструкции проверить настройки связи в приборе
    • Проверить соответствие драйвера и скорости в АССВ
    • Проверить линии связи
  • Время адаптера правильное, но нет сеанса и передачи данных
    • Проверить описание во Взлет СП (Идентификатор АССВ)
  • Однозначная проверка связи с прибором – забросить какие-либо мгновенные значения или заводской номер через программу «Обмен»
  • Подключение есть и данные передаются. Перейти к следующему шагу

Сеанс подключения

Передача

данных

Время адаптера,

полученное с прибора

slide27
Шаг 5. Проверка описаний Взлет СП
  • Все предыдущие шаги выполнены, но данных нет
    • Подождать 3-5 минут. Возможно Взлет СП обрабатывает полученные данные
    • Проверить папку C:\Program Files\VzljotSP\tmp\Unknown на наличие в ней файла с именем, содержащим идентификатор адаптера. Неправильно указан заводской номер в описании прибора (Поля «Метка», «Идентификация (ID)»)
  • Данные есть, но цифры нереальные или возникают ошибки.
    • Проверить соответствие типа прибора и его описания (Часто путают приборы ТСРВ-026 и ТСРВ-024 и ТСРВ-024М)
slide28
Контактные данные

Иван Андреевич Голубков

Специалист технического отдела

Тел: 714-81-78 (доб. 271)

Моб: +7 (921) 436-62-77

e-mail: i-golubkov@vzljot.ru

Skype: vzljot.tp
