第 8 章 Express VI—— 快速搭建专业测试系统. 引子. 自 LabVIEW 7 开始， LabVIEW 提供了 Express 技术，用以快捷简便地搭建专业的测试系统。在此后的版本中， Express 技术得到了不断的加强。它将各种基本函数进一步打包为更加智能，功能更加丰富的函数；并对其中某些函数提供配置对话框，通过配置框可以对函数进行详细的配置。因此，通过 Express VI 我们可以用很少的步骤实现功能完善的测试系统。对于复杂的系统，利用 Express VI 也能起到极大的简化作用。. 本章内容. 8.1 初识 Express 技术
E N D

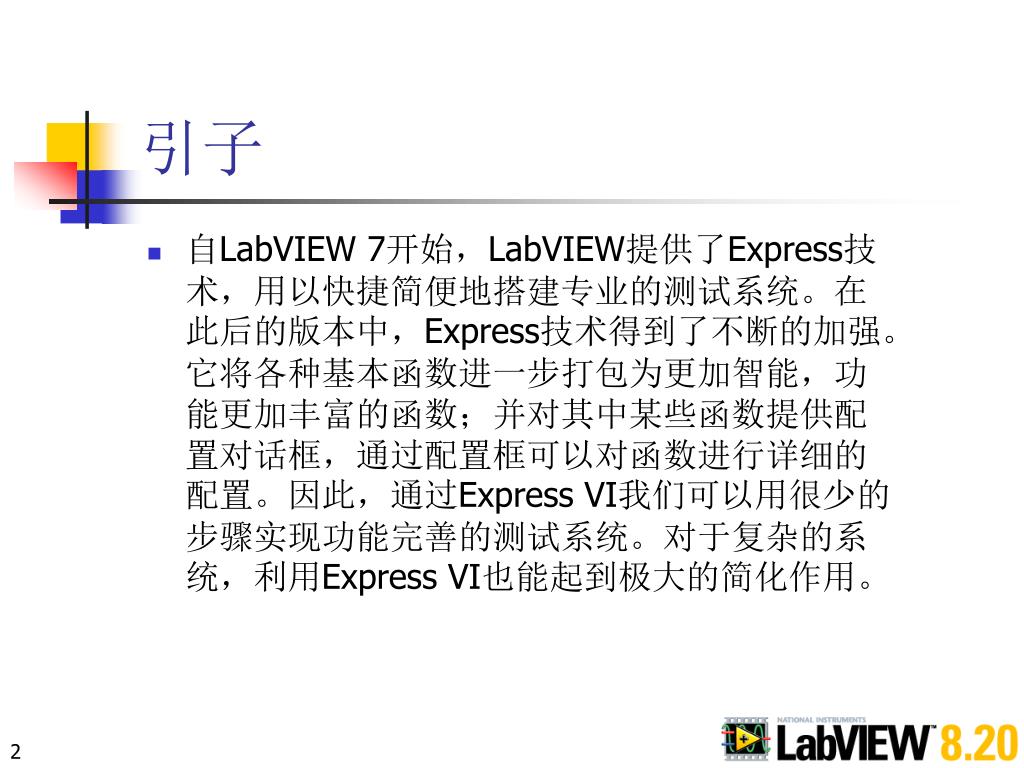

引子 • 自LabVIEW 7开始，LabVIEW提供了Express技术，用以快捷简便地搭建专业的测试系统。在此后的版本中，Express技术得到了不断的加强。它将各种基本函数进一步打包为更加智能，功能更加丰富的函数；并对其中某些函数提供配置对话框，通过配置框可以对函数进行详细的配置。因此，通过Express VI我们可以用很少的步骤实现功能完善的测试系统。对于复杂的系统，利用Express VI也能起到极大的简化作用。

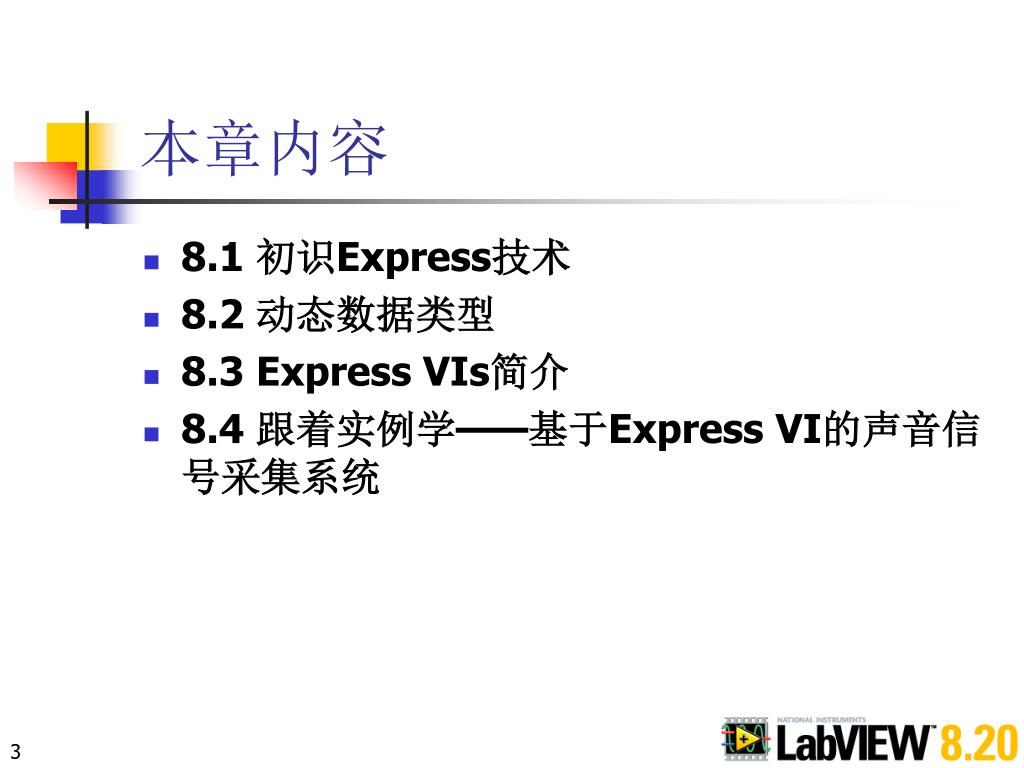

本章内容 • 8.1 初识Express技术 • 8.2 动态数据类型 • 8.3 Express VIs简介 • 8.4 跟着实例学——基于Express VI的声音信号采集系统
8.1 初识Express技术 • Express技术包含前面板控件和程序框图VI函数

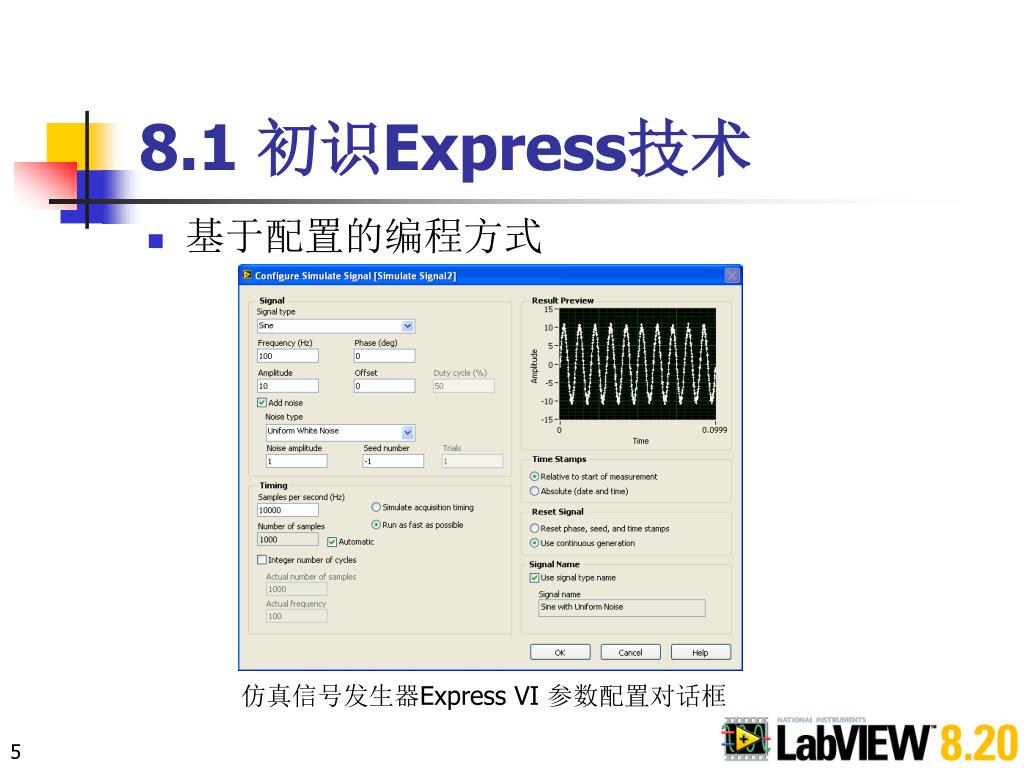

8.1 初识Express技术 • 基于配置的编程方式 仿真信号发生器Express VI 参数配置对话框

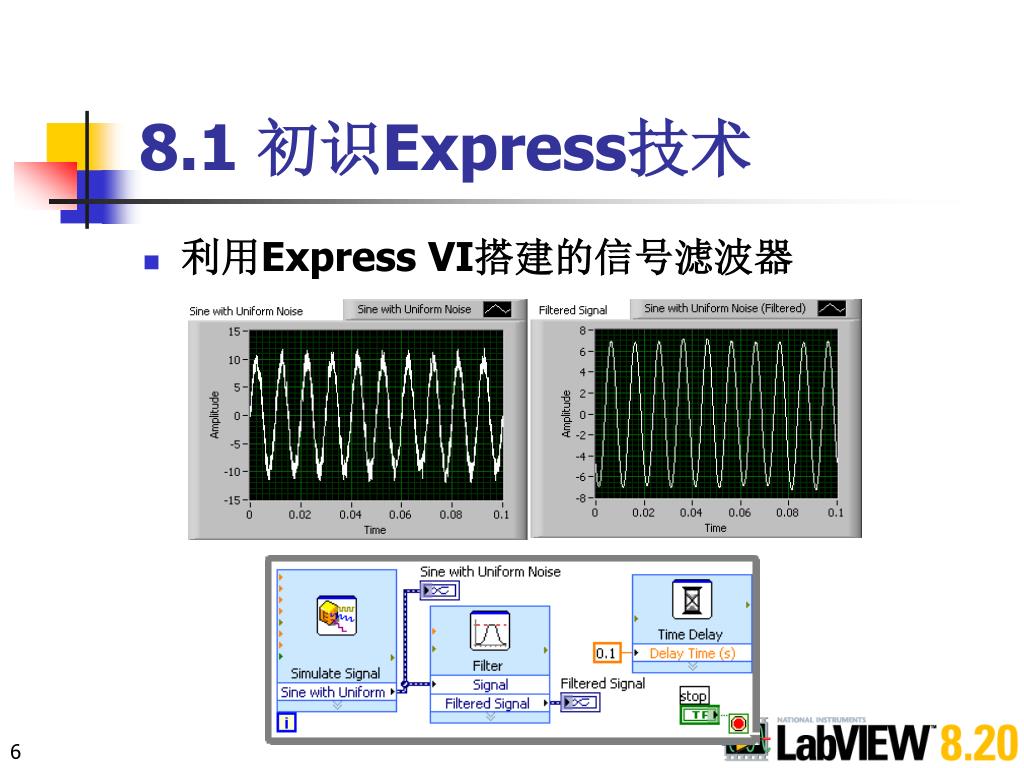

8.1 初识Express技术 • 利用Express VI搭建的信号滤波器

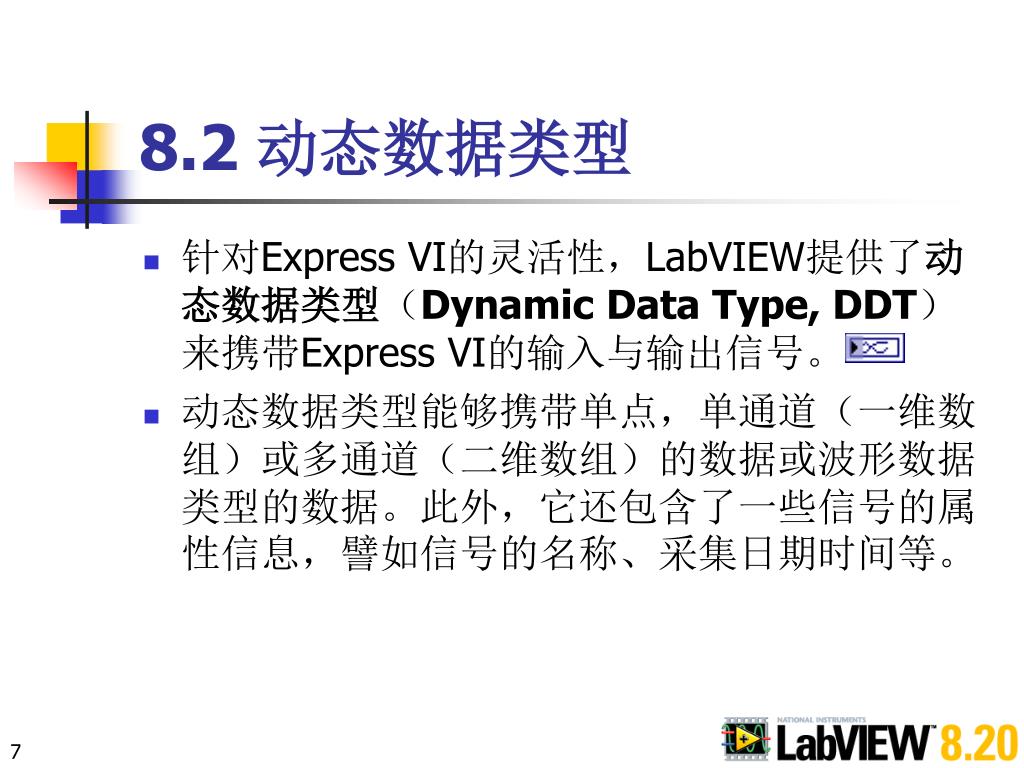

8.2 动态数据类型 • 针对Express VI的灵活性，LabVIEW提供了动态数据类型（Dynamic Data Type, DDT）来携带Express VI的输入与输出信号。 • 动态数据类型能够携带单点，单通道（一维数组）或多通道（二维数组）的数据或波形数据类型的数据。此外，它还包含了一些信号的属性信息，譬如信号的名称、采集日期时间等。

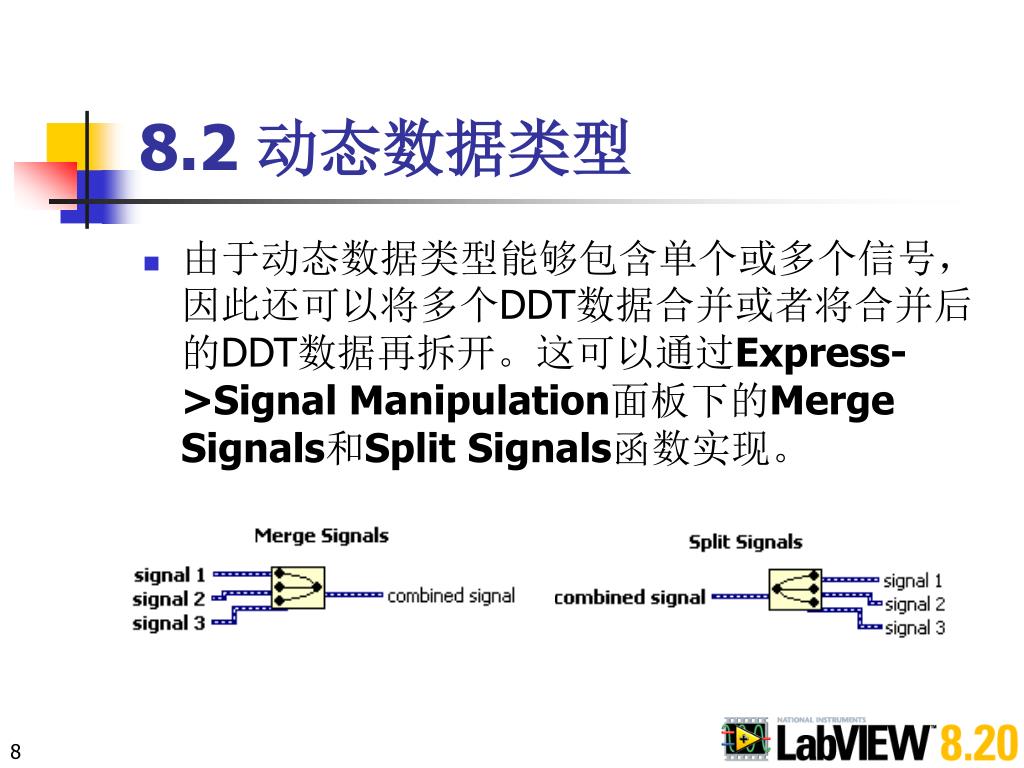

8.2 动态数据类型 • 由于动态数据类型能够包含单个或多个信号，因此还可以将多个DDT数据合并或者将合并后的DDT数据再拆开。这可以通过Express->Signal Manipulation面板下的Merge Signals和Split Signals函数实现。

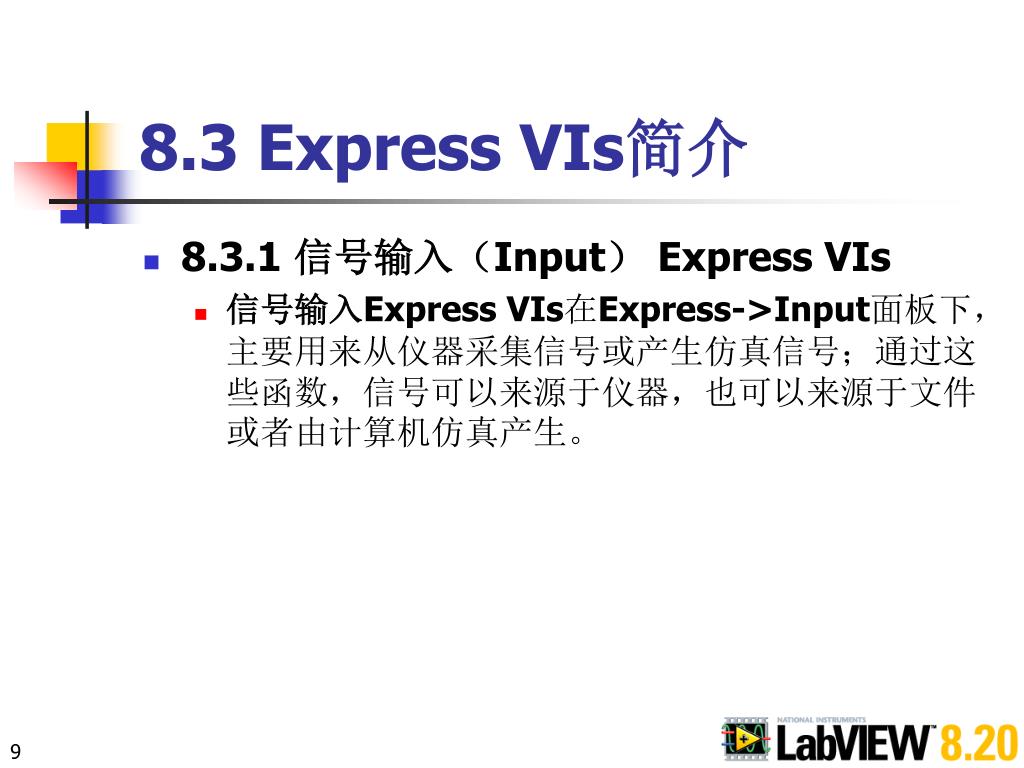

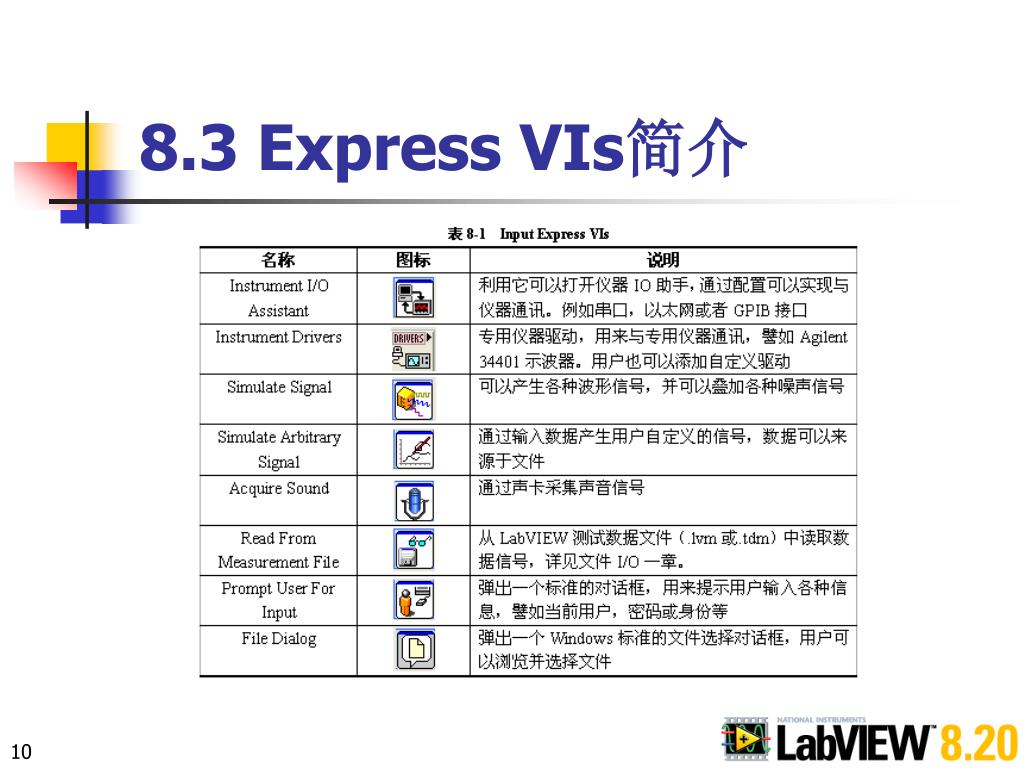

8.3 Express VIs简介 • 8.3.1 信号输入（Input） Express VIs • 信号输入Express VIs在Express->Input面板下，主要用来从仪器采集信号或产生仿真信号；通过这些函数，信号可以来源于仪器，也可以来源于文件或者由计算机仿真产生。

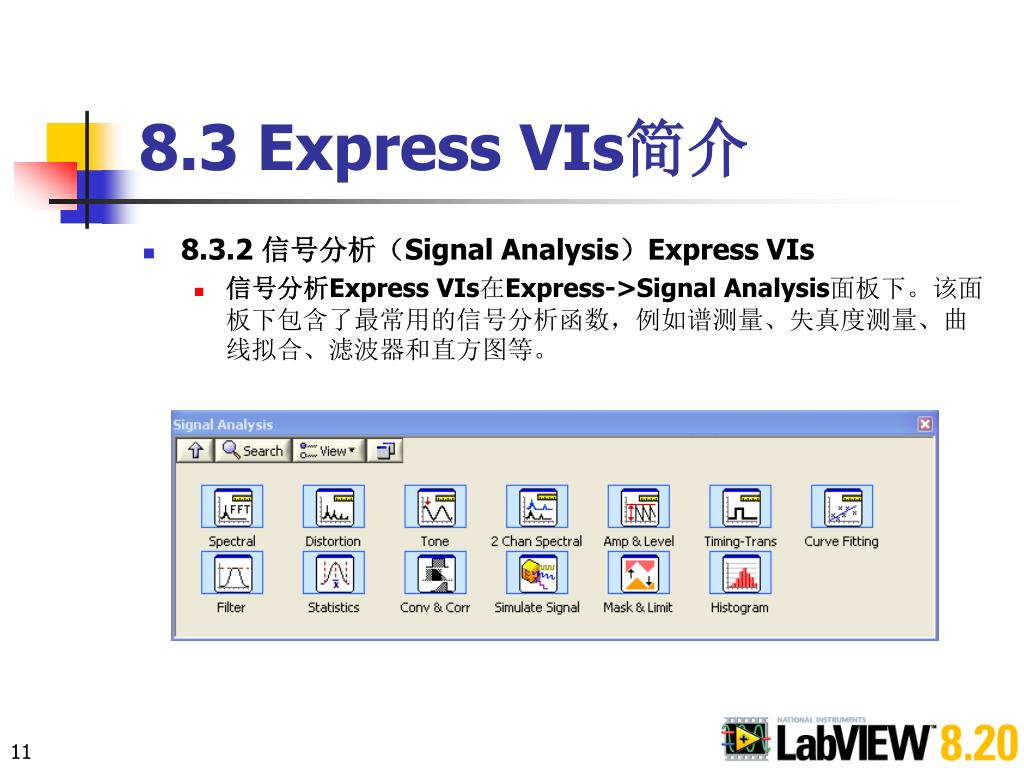

8.3 Express VIs简介 • 8.3.2 信号分析（Signal Analysis）Express VIs • 信号分析Express VIs在Express->Signal Analysis面板下。该面板下包含了最常用的信号分析函数，例如谱测量、失真度测量、曲线拟合、滤波器和直方图等。

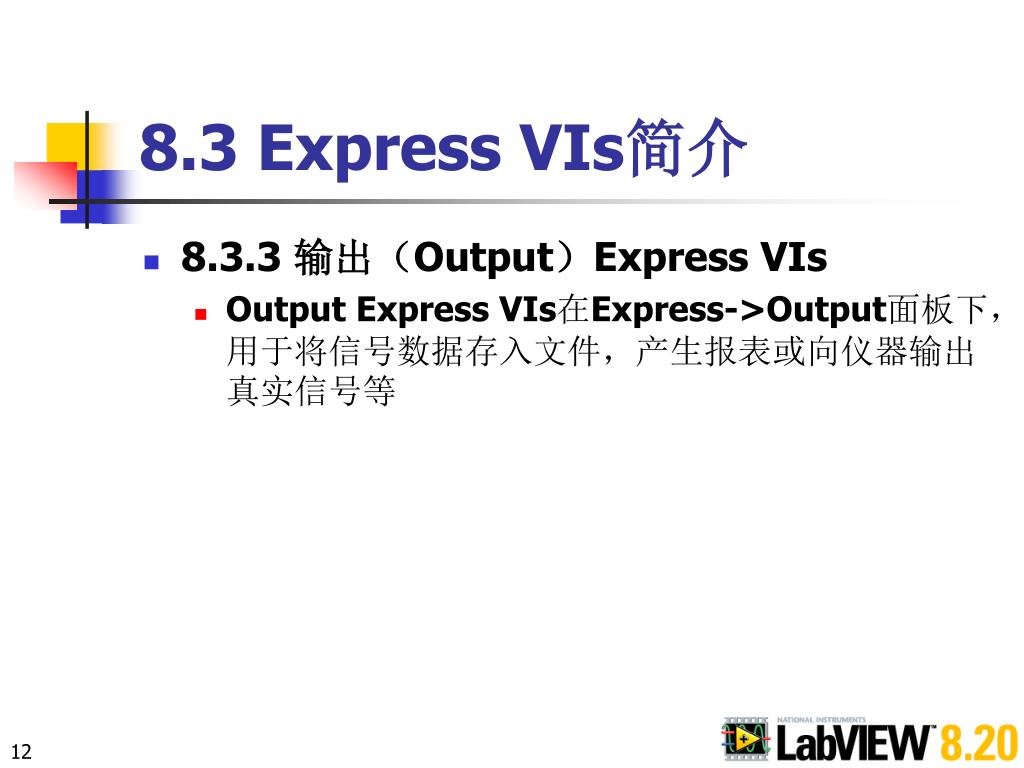

8.3 Express VIs简介 • 8.3.3 输出（Output）Express VIs • Output Express VIs在Express->Output面板下，用于将信号数据存入文件，产生报表或向仪器输出真实信号等

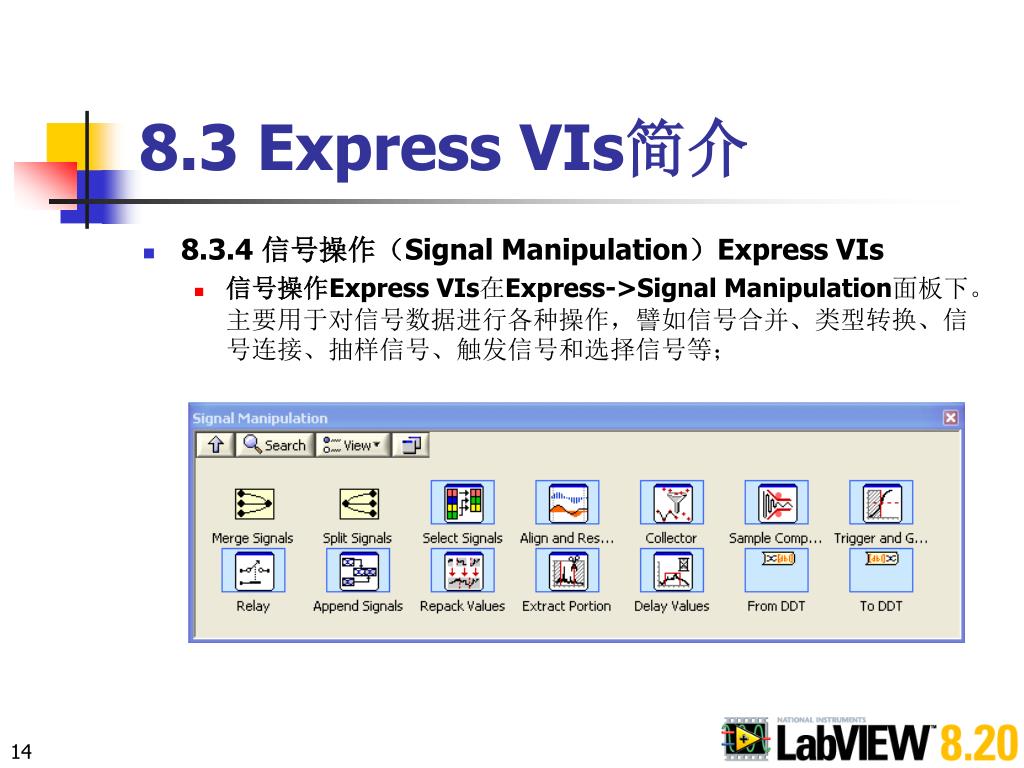

8.3 Express VIs简介 • 8.3.4 信号操作（Signal Manipulation）Express VIs • 信号操作Express VIs在Express->Signal Manipulation面板下。主要用于对信号数据进行各种操作，譬如信号合并、类型转换、信号连接、抽样信号、触发信号和选择信号等；
8.3 Express VIs简介 • 8.3.5 算术与比较（Arithmetic & Comparison）Express VIs • 算术与比较Express VIs在Express->Arithmetic & Comparison面板下，它包含一些基本的数学函数和比较操作符，以及数字和字符串等。

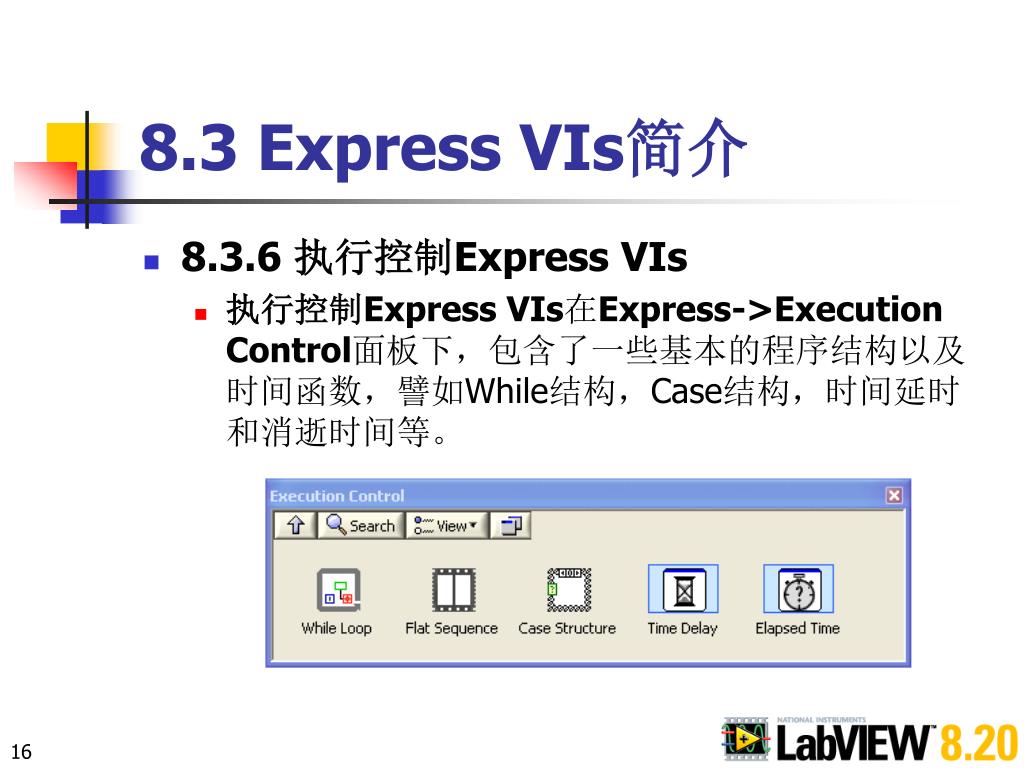

8.3 Express VIs简介 • 8.3.6 执行控制Express VIs • 执行控制Express VIs在Express->Execution Control面板下，包含了一些基本的程序结构以及时间函数，譬如While结构，Case结构，时间延时和消逝时间等。

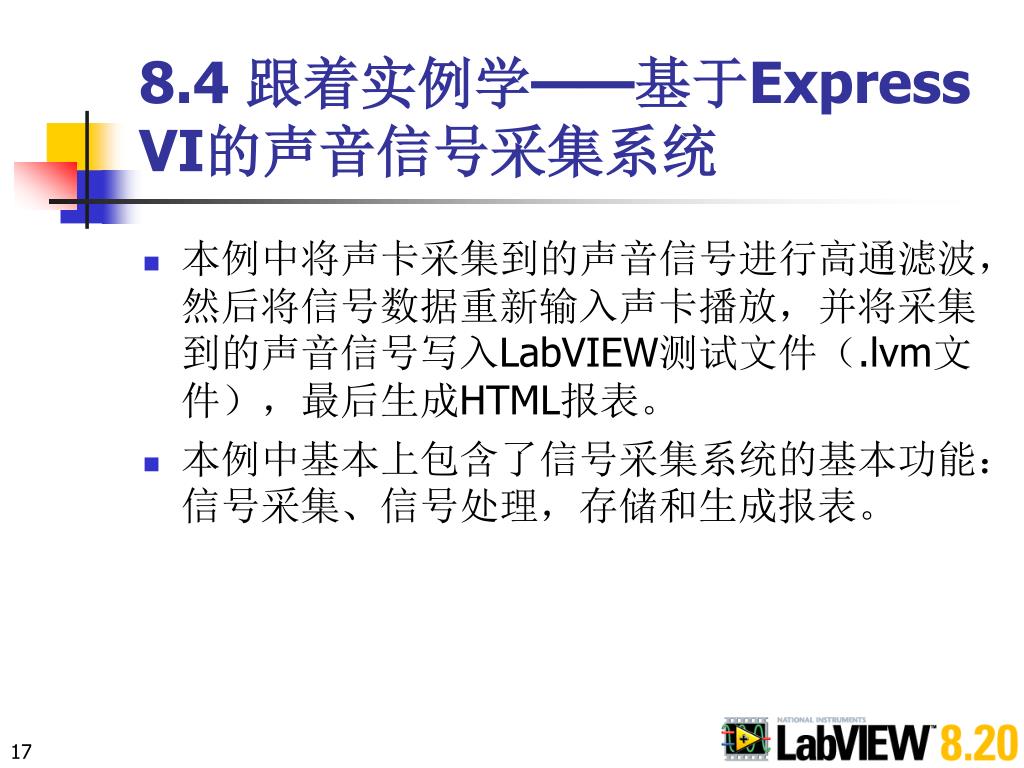

8.4 跟着实例学——基于Express VI的声音信号采集系统 • 本例中将声卡采集到的声音信号进行高通滤波，然后将信号数据重新输入声卡播放，并将采集到的声音信号写入LabVIEW测试文件（.lvm文件），最后生成HTML报表。 • 本例中基本上包含了信号采集系统的基本功能：信号采集、信号处理，存储和生成报表。
8.4 跟着实例学——基于Express VI的声音信号采集系统
8.4 跟着实例学——基于Express VI的声音信号采集系统

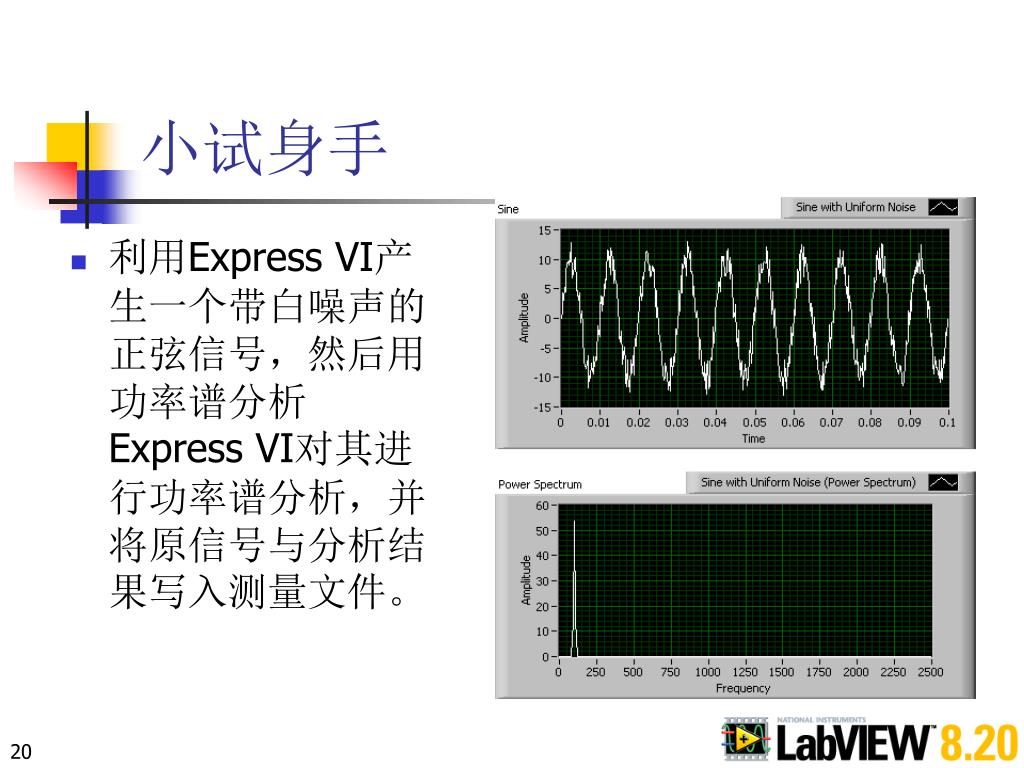

小试身手 • 利用Express VI产生一个带白噪声的正弦信号，然后用功率谱分析Express VI对其进行功率谱分析，并将原信号与分析结果写入测量文件。
