二、数字积分法插补

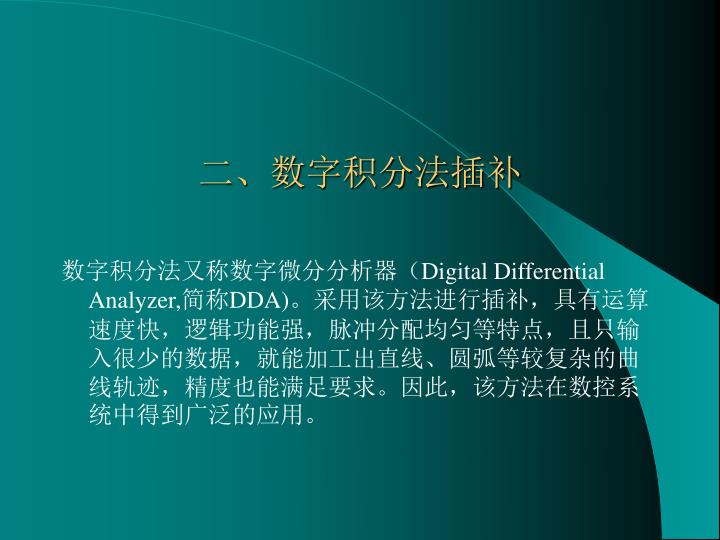

二、数字积分法插补. 数字积分法又称数字微分分析器（ Digital Differential Analyzer, 简称 DDA) 。采用该方法进行插补，具有运算速度快，逻辑功能强，脉冲分配均匀等特点，且只输入很少的数据，就能加工出直线、圆弧等较复杂的曲线轨迹，精度也能满足要求。因此，该方法在数控系统中得到广泛的应用。. （一）数字积分的基本原理 如图：从时刻 t=0 到 t ，函数 Y=f(t) 曲线所包围的面积可表示为： S=∫ f(t)dt 若将 0 ～ t 的时间划分成时间 间隔为 Δt 的有限区间，当 Δt 足够小时，可得公式：

vala
Download Presentation

二、数字积分法插补

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 二、数字积分法插补 数字积分法又称数字微分分析器（Digital Differential Analyzer,简称DDA)。采用该方法进行插补，具有运算速度快，逻辑功能强，脉冲分配均匀等特点，且只输入很少的数据，就能加工出直线、圆弧等较复杂的曲线轨迹，精度也能满足要求。因此，该方法在数控系统中得到广泛的应用。

  2. （一）数字积分的基本原理 如图：从时刻t=0到t，函数Y=f(t)曲线所包围的面积可表示为：S=∫ f(t)dt 若将0～t的时间划分成时间 间隔为Δt的有限区间，当Δt 足够小时，可得公式： S=∫ f(t)dt = ∑ Yi Δt 即积分运算可用一系列微小 矩形面积累加求和来近似。 0 Y t Y=f(t) Yo n-1 0 t i=0 O t T Δt

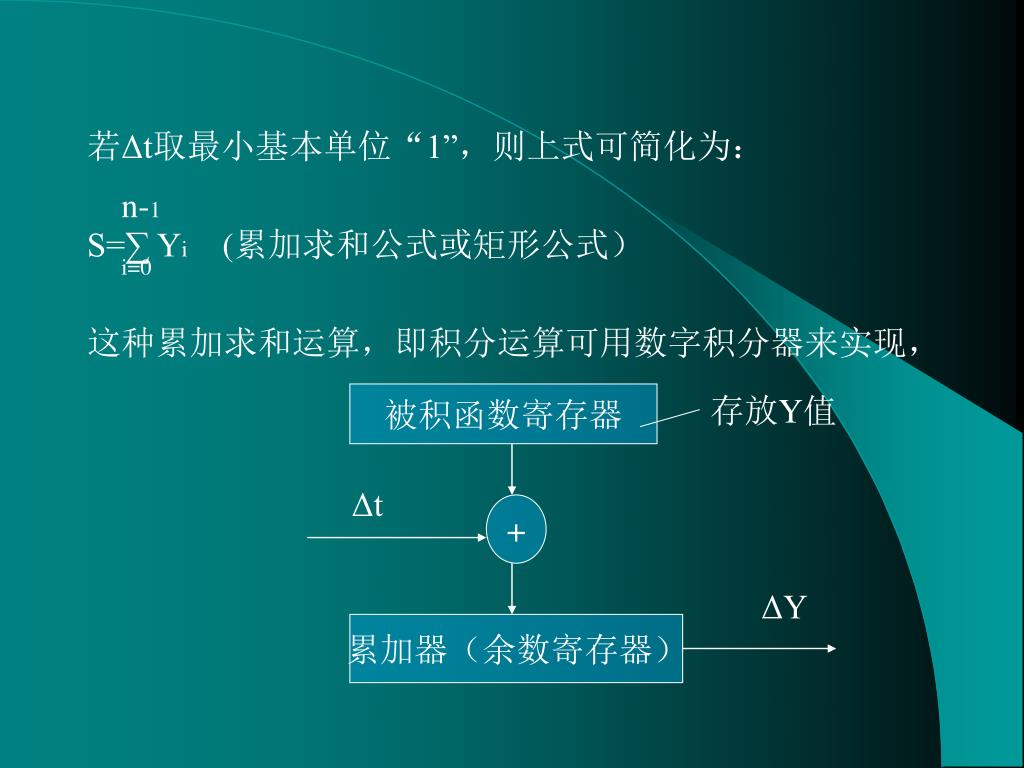

  3. n-1 若Δt取最小基本单位“1”，则上式可简化为： S=∑ Yi (累加求和公式或矩形公式） 这种累加求和运算，即积分运算可用数字积分器来实现， i=0 被积函数寄存器 存放Y值 Δt + ΔY 累加器（余数寄存器）

  4. 若求曲线与坐标轴所包围的面积，求解过程如下：若求曲线与坐标轴所包围的面积，求解过程如下： 被积函数寄存器用以存放Y值，每当Δt 出现一次，被积函数寄存器中的Y值就与累加器中的数值相加一次，并将累加结果存于累加器中，如果累加器的容量为一个单位面积，则在累加过程中，每超过一个单位面积，累加器就有溢出。当累加次数达到累加器的容量时，所产生的溢出总数就是要求的总面积，即积分值。 被积函数寄存器 存放Y值 Δt + ΔY 累加器（余数寄存器）

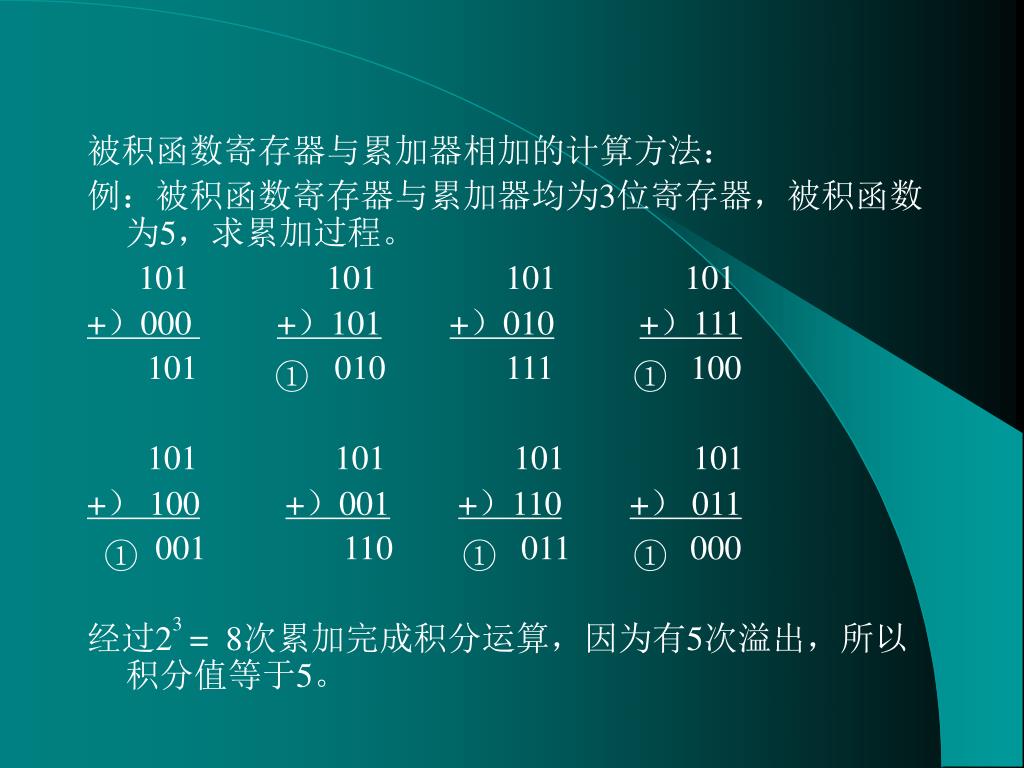

  5. 被积函数寄存器与累加器相加的计算方法： 例：被积函数寄存器与累加器均为3位寄存器，被积函数为5，求累加过程。 101 101 101 101 +）000 +）101+）010+）111 101 010 111 100 101 101 101 101 +） 100+）001+）110+） 011 001 110 011 000 经过2 = 8次累加完成积分运算，因为有5次溢出，所以积分值等于5。 ① ① ① ① ① 3

  6. (二)数字积分直线插补 如图:直线段OA，起点位于原点，终点为A(Xe,Ye)，东电沿X、Y坐标移动的速度为Vx、Vy，则动点沿X、Y坐标移动的微小增量为： ΔX=VxΔt ΔY=VyΔt 若动点沿OA匀速移动， V、 Vx、Vy均为常数，则有： V VxVy OA Xe Ye 成立。 Y A(Xe,Ye) V = = =K Vy O Vx X

  7. 因而可以得到坐标微小位移增量为： ΔX=VxΔt=KXeΔt ΔY=VyΔt =KYeΔt 所以，可以把动点从原点 走向终点的过程看作X、Y 坐标每经过一个单位时间 间隔以K Xe、 K Ye进行累加 的过程，则可得直线积分插补 近似表达式为： X= ∑ (K Xe)Δt Y= ∑ (K Ye)Δt Y A(Xe,Ye) V m Vy i=1 m O i=1 Vx X

  8. J Vx(K Xe)(被积函数寄存器) 由此可以得到直线插补的数字积分插补器： + X轴溢出脉冲 ΔX J Rx(累加器) Δt ΔY J Ry(累加器) Y轴溢出脉冲 + J Vy(K Ye)(被积函数寄存器)

  9. m i=1 设经过m次累加，X、Y坐标分别达到终点，则有： X= ∑ (K Xe)Δt =KmXe =Xe Y= ∑ (K Ye)Δt = KmYe = Ye 由该式可知：mK = 1,即 m= 1/K 这样，经过m次累加后，X、 Y坐标分别到达终点，而溢出 脉冲总数即为： X=Xe Y=Ye m i=1 Y A(Xe,Ye) V Vy O Vx X

  10. 确定K的取值： 根据每次增量ΔX、ΔY不大于1，以保证每次分配的进给脉冲不超过1，即需满足： ΔX=K Xe≤1 ΔY=K Ye≤1 其中Xe、Ye的最大允许值受被积函数寄存器容量的限制。假定寄存器有n位，则Xe、Ye的最大允许值为2 – 1。若取K=1/2 、则必定满足： K Xe = 2 – 1 / 2 <1 K Ye = 2 – 1 / 2 <1 由此可定，动点从原点到达终点的累加次数为： m = 1 / K = 2 n n n n n n n

  11. 例：插补第一象限直线OA，起点为O( 0 , 0 ) ，终点为 A ( 5 , 3 )。取被积函数寄存器分别为JVx， JVy，余数寄存器分别为JRx 、JRy ，终点计数器为JE，且都是三位二进制寄存器。试写出插补计算过程并绘制轨迹。 Y A( 5 , 3 ) 3 2 1 4 5 2 3 1 O X

  12. 累加 次数 (Δt） X积分器 Y积分器 终点 计数器 JE 溢出 ΔX 溢出 ΔY 备注 JVx JRx JVy JRy 插补计算过程如下 0 101 000 011 000 000 初始状态 1 101 101 011 011 111 第一次累加 011 2 101 010 1 110 110 JRx有进位， ΔX溢出 3 101 111 011 1 101 JRy有进位， ΔY溢出 001 101 100 4 1 011 100 100 ΔX溢出 5 101 001 1 011 111 011 ΔX溢出 6 101 110 011 010 1 010 ΔY溢出 7 101 011 1 011 101 001 ΔX溢出 ΔX,ΔY同时溢出 JE=0，插补结束 8 1 011 000 1 000 101 000

  13. 加工轨迹如下： Y A( 5 , 3 ) 3 2 1 4 5 2 3 1 O X

  14. 作业： 插补第一象限直线OA，起点为O( 0 , 0 ) ，终点为 A ( 2 , 6 )。取被积函数寄存器分别为JVx， JVy，余数寄存器分别为JRx 、JRy ，终点计数器为JE，且都是三位二进制寄存器。试写出插补计算过程并绘制轨迹。 Y A( 2 , 6 ) 6 5 4 3 2 1 O 2 1 X

  15. 累加 次数 (Δt） X积分器 Y积分器 终点 计数器 JE 溢出 ΔX 溢出 ΔY 备注 JVx JRx JVy JRy • 插补计算过程如下： 0 010 000 110 000 000 初始状态 1 010 010 110 110 111 第一次累加 110 2 010 100 100 1 110 JRy有进位， ΔY溢出 3 010 110 110 1 101 JRy有进位， ΔY溢出 010 010 000 4 1 110 000 1 100 ΔX,ΔY同时溢出 5 010 010 110 110 011 ΔX,ΔY同时无溢出 6 010 100 110 100 1 010 ΔY溢出 7 010 110 110 010 1 001 ΔY溢出 ΔX,ΔY同时溢出 JE=0，插补结束 8 1 110 000 1 000 010 000

  16. 加工轨迹如下： Y A( 2 , 6 ) 6 5 4 3 2 1 O 2 1 X

  17. (三)数字积分圆弧插补 如图所示，设加工半径为R的第一象限逆时针圆弧AB，坐标原点定在圆心上，A(Xo,Yo)为圆弧起点，B(Xe,Ye)为圆弧终点，Pi(Xi,Yi)为加工动点。 Y B(Xe,Ye) Pi(Xi,Yi) A(Xo,Yo) O X

  18. = = = K 如图所示，可以得到： V VxVy R Yi Xi 即Vx=K Yi，Vy=K Xi 因而可以得到坐标微小位移增量为： ΔX=VxΔt=KYiΔt ΔY=VyΔt =KXiΔt 设Δt=1，K=1/2 则有： V Vy Y n B(Xe,Ye) m n Vx X = 1/2 ∑Yi Pi(Xi,Yi) i=1 R m n Y = 1/2 ∑Xi A(Xo,Yo) i=1 O X

  19. m n X = 1/2 ∑Yi i=1 由 可看出，用DDA法进行圆弧插补时，是对加工 动点的坐标Xi和Yi的值分别进行累加，若积分累加器有溢出，则相应坐标轴进给一步，则圆弧积分插补器如图所示： m n Y = 1/2 ∑Xi i=1

  20. J Vx(Y)(被积函数寄存器) 圆弧积分插补器： + X轴溢出脉冲 ΔX J Ry(累加器) Δt ΔY J Rx(累加器) Y轴溢出脉冲 + J Vy(X)(被积函数寄存器)

  21. 例：设圆弧AB为第一象限逆圆弧，起点A（５，0）,终点为B（0,５），用DDA法加工圆弧AB。例：设圆弧AB为第一象限逆圆弧，起点A（５，0）,终点为B（0,５），用DDA法加工圆弧AB。 Y 5 4 3 2 1 O 1 5 X 2 3 4

  22. 累加 次数 (Δt） Y终 点计 数器 X终 点计 数器 X积分器 Y积分器 Jvy (Xi) JVx （Yi) 溢出 ΔX 溢出 ΔY 备注 JRy JRx • 插补计算过程如下： 0 000 000 101 101 000 101 初始状态 1 000 000 101 101 101 101 第一次累加 2 000 000 101 101 010 1 100 ΔY溢出,修正Yi 001 001 001 101 3 101 111 100 ΔX,ΔY无溢出 4 001 010 101 101 100 1 011 ΔY溢出修正Yi 010 5 010 100 101 101 001 1 010 ΔY溢出修正Yi 011

  23. 累加 次数 (Δt） Y终 点计 数器 X终 点计 数器 X积分器 Y积分器 Jvy (Xi) JVx （Yi) 溢出 ΔX 溢出 ΔY 备注 JRy JRx 插补计算过程如下： 6 011 111 101 101 110 010 无溢出 7 011 010 1 100 101 011 1 001 ΔXΔY同时溢出 ,修正Xi,Yi 100 100 无溢出 8 100 110 100 100 111 100 010 9 1 011 100 011 1 000 ΔXΔY同时溢出 ,Y到终点停止迭代 101 011 10 101 111 011 011 11 101 100 1 010 011 ΔX溢出修正Xi 010

  24. 累加 次数 (Δt） Y终 点计 数器 X终 点计 数器 X积分器 Y积分器 Jvy (Xi) JVx （Yi) 溢出 ΔX 溢出 ΔY 备注 JRy JRx • 插补计算过程如下： 12 101 001 1 001 010 ΔX溢出修正Xi 001 无溢出 13 101 110 001 001 14 101 011 1 000 001 ΔX溢出修正Xi X到达终点。结束插补。 000
