7.ea. Kisülőlámpák folytatás

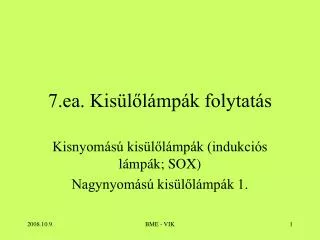

1. 7.ea. Kisülőlámpák folytatás Kisnyomású kisülőlámpák (indukciós lámpák; SOX) Nagynyomású kisülőlámpák 1. BME - VIK

2. Rugalmatlan Ütközés Rugalmas Ismétlés: folyamatok gázkisülésben veszteség BME - VIK

3. A gáztérben a kozmikus sugárzás hatására jelen lévő töltéshordozók a feszültség hatására az elektródákhoz jutnak • Nem önfenntartó kisülés  áramerősség növelésével  ionizációk száma nő  önfenntartó kisülés  áramkorlátozás • Megfelelő előtét esetén egyensúlyi állapot • A cső hossztengelyének legnagyobb részén az elektron és pozitív ion koncentráció közel azonos, kifelé semleges  Plazma állapot • A plazmában lévő gerjesztett és ionizált gázrészecskék alapállapotba visszatérve fotont emittálnak. BME - VIK

4. Indukciós lámpák • szintén kisnyomású higanykisülés • nincsenek elektródok • nyitott ferrit magú tekercs • mágneses tere gerjeszt • a mágneses tér a gáztéren záródik • a gerjesztő jel frekvenciája • 2,65 MHz (Osram – 250 kHz) • az élettartam többszöröse az • elektródos kompakt fénycsövekének • Philips QL, Osram Endura – külső • előtét, GE Genura – integrált előtét BME - VIK .

5. A Philips cég QL elektróda-mentes lámpájának vázlata BME - VIK

6. Fejben 2,6 MHz oszcillátor Genura felépítése BME - VIK

7. A GE-Tungrsam GENURA lámpa fejébe beépített nagyfrekvenciás elektronikus áramkör vázlata BME - VIK

8. Indukcióslámpák főbb jellemzői Teljesítmény; Fényáram: gyártó függő, kevés típus *30-50 lm/W Hosszú felfutási és újragyújtási idejű Élettartamuk: gyártó függő 60kh is lehet Színhőmérséklet: S Színvisszaadás (fénypor függő) jó Vonalas színkép BME - VIK

9. Foto: DéTa BME - VIK

10. Szigetelő gyűrű Fej Elektróda Kisülőcső Dudor (gőznyomás biztosítására) Getter Szívócsúcs Kisnyomású nátriumlámpa BME - VIK

11. 590 nm Kisnyomású nátriumlámpa színképi eloszlása BME - VIK

12. Kisnyomású nátriumlámpa BME - VIK

13. Kis nyomású nátriumlámpák főbb jellemzői Teljesítmény: 35 – 55-(200) W; Fényáram: 40 klm-ig *200 lm/W Hosszú felfutási és rövid újragyújtási idejű Élettartamuk: 10-15 kh Színhőmérséklet: kisebb 2000 K Színvisszaadás rossz Gyakorlatilag monokromatikus sugárzó BME - VIK

14. Fényforrások rendszere • Nagynyomású BME - VIK

15. Kisnyomású Fénycső Kompaktfénycső Nátriumlámpa Elektróda nélküli lámpák Nagynyomású Higanylámpa Kevertfényűlámpa Nátriumlámpa Fémhalogénlámpa Kisülőlámpák BME - VIK

16. Nagynyomású kisülőlámpák1.1. Fizikai alapok Fénygerjesztés mechanizmusa hasonló, de….. A higany sugárzás intenzitásának maximuma van 0.8 Pa nyomáson, de 100-1000 Pa-nál eléri a minimumot, ezután növekszik, de… BME - VIK

17. Különbség a kisnyomású és nagynyomásúkisülések között Kis nyomáson (1-100 Pa nagyságrend): • a kevesebb ütközés, így nagy közepes úthossz miatt az elektronok nagy mozgási energiára tesznek szert • nagy energiájú nívóról újabb ütközés előtt fotont emittálnak • az alapállapotba való visszatérés közben (rezonanciavonalak) Nagy nyomáson (105 – 106 Pa): • gyakoribb elektron-atom ütközések, kisebb közepes úthossz miatt kisebb energia rezonanciavolalak gerjesztésének valószínűsége kicsi, • lépcsőzetes gerjesztéssel látható vonalak, atomok kölcsönhatása miatt a vonalak kiszélesedése rekombinációs sugárzás (folytonos) BME - VIK

18. A higany gerjesztési nívói (ismétlés) • alapállapot • rezonanciavonal • (az alapállapotba való visszatéréskor kisugárzott vonal) • más gerjesztett nívók • (sugárzás után a rezonanciavonalra kerül az elektron) BME - VIK

19. Hőmérsékleti viszonyok különbségei • Kisnyomású plazma alkotó részecskéi ↓hőmérsékletű gázt alkotnak,→átlag sebességük ↓, tömegük ↑. Az elektronok ↓ tömeg, ↑ sebesség →↑ hőmérséklet, nincs termodinamikai egyensúly. • Nagynyomáson ↑az elektron atom üközések száma, elektronok lassulnak, nehezebb részecskék energiát kapnak →↑ hőmérséklet (4-6000K) lokális termodinamikai egyensúly BME - VIK

20. Nagynyomású ívben a kisülés a cső tengelyére lokalizálódik.→ • Tengely mentén max áramerősség, • max. fényintenzitás • max. hőmérséklet (6000K) [Mind három mennyiség radiálisan gyorsan ↓] BME - VIK

21. Higanylámpa • Fej • Bura • Állvány • Kisülő cső (kvarc) • Áramvezető és tartó • Gyújtó ellenállás 7.Fénypor BME - VIK

22. 6. Gyújtó ellenállás Segédelektóda Fő elektródák Higanykisülőcső BME - VIK

23. A nagynyomású Hg kisülésben a rezonancia vonalakat a plazma elnyeli, viszont jól gerjed a 365 nm vonalcsoport BME - VIK

24. Fényporral szembeni követelmények • 365 nm-s vonalat kell átalakítania; • Látható vonalakat (405-ibolya; 436-kék; 546-zöld) ne nyelje el; • 3-400 0C legyen működése optimális • Emittált fény vörösben legyen gazdag BME - VIK

25. Higanylámpa BME - VIK

26. Nagynyomású higanylámpa spektruma BME - VIK

27. Higanylámpák főbb jellemzői Teljesítmény: 80-400 (1000) W; Fényáram: 1,8 – 22(50) klm; *36-55 lm/W; hosszú felfutási és újragyújtási idejű; Élettartamuk: 16 kh (fényhalál); Színhőmérséklet: 3300-5300 K; Színvisszaadás (fénypor függő) 40-50; Vonalas színkép BME - VIK

28. MÁV világítás a Phare program előtt (Szajol-Püspökladány) BME - VIK Foto:Tóth Mihály MÁV ZRt.

29. Kevertfényűlámpa (HMLI) Izzószál Főelektróda Segédelektróda Gyújtó ellenállás Fej BME - VIK

30. Kevertfényűlámpa felépítése Felépítése: 80 W Hgli + Izzószál ~ 80 W Sorba kötve izzószál BME - VIK

31. Kevertfényűlámpa BME - VIK

32. Kevertfényű lámpa spektruma BME - VIK

33. Kevertfényűlámpák főbb jellemzői Teljesítmény: 160, 250 W; Fényáram: 3,6; 7,0 klm; *22 - 28 lm/W; rövid felfutási és hosszú újragyújtási idejű; Élettartamuk: 10 kh (fényhalál); Színhőmérséklet: 4000 K; Színvisszaadás: 52; Színképe: vonalas + folytonos BME - VIK

34. Alkalmazás BME - VIK

35. Fejlesztési irányok:- élettartam és fényhasznosítás növelése nátriumlámpa- színvisszaadás javítása  fémhalogénlámpa Szóba jöhető fémek:- nátrium (589 nm)- tallium (535 nm)- indium (410, 451 nm)- diszprózium (400, 421 nm)- holmium (389 nm)- szkandium (391, 402 nm)- ón (452 nm) Agresszivitásuk só formában csökkenthető halogenidek T ív >T egyensúlyi >T fal BME - VIK

36. Nagynyomású nátriumlámpa • Fej • Bura(kemény üveg) • Állvány(-”-) • Kisülőcső(kerámia) • Kitámasztó bordák • Getter(bárium/cirkon-vas) • Kitámasztó gyűrű • Áramvezetők(nióbium) BME - VIK

37. 1. Porcelán szigetelő 5. Kerámia zárósapka Csőburás nátriumlámpa BME - VIK

38. Nagynyomású nátriumlámpa típusai • Átlátszó burás - ellipszoid - csőburás • Opalizált ellipszoid burás • Iker kisülő csöves • Fejelés szerint: -egy végén fejelt Edison -két végén fejelt BME - VIK

39. Nagynyomású nátriumlámpa BME - VIK

40. SON spektrum BME - VIK

41. (nagynyomású) Nátriumlámpa főbb jellemzői Teljesítmény: 35-1000 W; Fényáram: 3,4 - 130 klm; *90-130 lm/W; Hosszú felfutási és újragyújtási idejű; Élettartamuk: 24-28,5 kh (gyártó függő); Színhőmérséklet: <3000 K; Színvisszaadás: <40; de létezik színjavított is Vonalas színkép folytonos háttérrel BME - VIK

42. Ilyen volt Rákos állomás HgLI-vel BME - VIK

43. Ilyen lett nátriumosítás után BME - VIK

44. Fémhalogénlámpák Célja: a színvisszaadás javítása Megoldás: különböző fémhalogedinek adagolása Típusok: egy végén fejelt, két végén fejelt kvarc kisűlő csöves, kerámia csöves egy kisülőcső, iker kisülő csöves cső burás, ellipszoid burás, átlátszó burás, opalizált burás általános (belsőtéri) világítási célú kerámia kisülőcsöves Fémhalogén autófényszórók (MPXL Micro Power Xenon Light, D 2) BME - VIK

45. Fémhalogénlámpa • Fej • Bura • Állvány • Kisülőcső (itt kvarc) • Tartóbordák • Gyújtó ellenállás • Bimetal • Áramvezetők • Tartóbilincsek • Árnyékoló üvegcső • Bárium getter • Kitámasztó gyűrű BME - VIK

46. Fémhalogénlámpa spektrumok BME - VIK

47. Fémhalogénlámpa 5. Opalizáltbura, esetleg fénypor BME - VIK

48. Kerámia kisülőcsöves fémhalogénlámpa Előnye: Nagyobb hőállóság, szerkezeti stabilitás Jobb alakíthatóság, nagyobb geometriai pontosság Kisebb nátriumdiffúzió Rövidebb kisülőcső, kisebb egység teljesítmény BME - VIK

49. Standard fémhalogénlámpa BME - VIK

50. Fémhalogénlámpa főbb jellemzői Teljesítmény: 20 -3500 W; Fényáram: 2,0 - 130 klm * 85-110 lm/W Hosszú felfutási és újragyújtási idejű Élettartamuk: 5-18 kh (gyártó függő) Színhőmérséklet:3000 – 6500 (10000) K Színvisszaadás: 80 - 95 Vonalas színkép BME - VIK
