5-1 　組合概念

5-1 　組合概念. 組立技術人員能力訓練 1. 視圖能力 - 組裝技術最首要的是視圖能力，有良好的視圖能力可迅速了解機器或機構的組合重點、關鍵點與功能。. 組合圖. 2. 基準面觀念 - 組立人員須具備有基準面觀念，組裝任何零件均需注意基準面，重基準面出發組立，才能達到預期的位置與功能。. 基準面. 3. 量具應用 - 組立人員需會善用各式量具，來檢驗零件公差與組立的垂直、平行度等等，可增加組立速度與精度，可避免盲目的配合與重複拆裝。. 零件量測 （ 外部 ）. 零件量測 （ 內部 ）.

uttara
Download Presentation

5-1 　組合概念

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

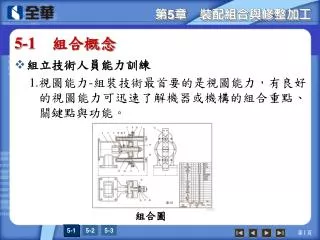

  1. 5-1　組合概念 • 組立技術人員能力訓練 • 1.視圖能力-組裝技術最首要的是視圖能力，有良好的視圖能力可迅速了解機器或機構的組合重點、關鍵點與功能。 組合圖

  2. 2.基準面觀念-組立人員須具備有基準面觀念，組裝任何零件均需注意基準面，重基準面出發組立，才能達到預期的位置與功能。2.基準面觀念-組立人員須具備有基準面觀念，組裝任何零件均需注意基準面，重基準面出發組立，才能達到預期的位置與功能。 基準面

  3. 3.量具應用-組立人員需會善用各式量具，來檢驗零件公差與組立的垂直、平行度等等，可增加組立速度與精度，可避免盲目的配合與重複拆裝。3.量具應用-組立人員需會善用各式量具，來檢驗零件公差與組立的垂直、平行度等等，可增加組立速度與精度，可避免盲目的配合與重複拆裝。 零件量測（外部） 零件量測（內部）

  4. 4.公差配合-組裝時除要注意零件各部位公差外，還要注意組裝的累積公差，機器有總長、總高、總寬的限制，特別注意零件所累積到最後的公差，尤其有限制機器中心高度時更要小心。4.公差配合-組裝時除要注意零件各部位公差外，還要注意組裝的累積公差，機器有總長、總高、總寬的限制，特別注意零件所累積到最後的公差，尤其有限制機器中心高度時更要小心。 機器中心高度

  5. 5.手工具使用-組裝時善用正確的手工具，螺絲或是螺帽的鎖緊不是越緊越好，鎖緊的緊度均有正常之壓力，用不正確的工具取代，易造成組裝不確實與受傷的情況。5.手工具使用-組裝時善用正確的手工具，螺絲或是螺帽的鎖緊不是越緊越好，鎖緊的緊度均有正常之壓力，用不正確的工具取代，易造成組裝不確實與受傷的情況。 使用正確的手工具 不正確的手工具使用

  6. 手提電鑚鑚孔 手工攻牙 • 6.攻牙技術-零件與板金類配合時有些孔會利用手提電鑽鑚孔與攻牙，稱為現配，其加工不難，難在所鑚的孔與所攻的牙其垂直的控制。

  7. 7.標準零件認識-組立人員必須了解其裝配重點，才能裝配出精度與耐久佳機器。7.標準零件認識-組立人員必須了解其裝配重點，才能裝配出精度與耐久佳機器。 滾珠導螺桿 線性滑軌

  8. 氣壓系統

  9. 油壓系統

  10. 8.清潔工作 量具清潔 零組件用去漬油清潔

  11. 5-2　裝配技術 • 一、車床齒輪更換 • 1.將導螺桿方向入檔，且主軸轉速調整至低速檔。 導螺桿方向入檔

  12. 軸轉速調整低速檔

  13. 2.鬆開齒輪固定螺帽。 鬆開固定螺帽

  14. 3.鬆開齒輪間隙調整固定螺絲。 鬆開惰輪調整固定螺帽

  15. 鬆開被動輪調整固定螺絲

  16. 移開惰輪產生間隙

  17. 取下固定螺帽

  18. 4.利用齒輪拔起器，將齒輪取下。 齒輪拔起器取下齒輪

  19. 5.將齒輪擦拭乾淨後裝回心軸，可利用軟錘輕敲配合，鎖回螺帽。5.將齒輪擦拭乾淨後裝回心軸，可利用軟錘輕敲配合，鎖回螺帽。 擦拭齒輪

  20. 配入新齒輪

  21. 軟錘輕敲配合

  22. 鎖回螺帽

  23. 6.調整齒輪間隙，間隙勿太緊或太鬆，太緊磨擦力大易產生高溫，太鬆轉動時易產生異聲。6.調整齒輪間隙，間隙勿太緊或太鬆，太緊磨擦力大易產生高溫，太鬆轉動時易產生異聲。 調整被動輪間隙

  24. 調整惰輪間隙

  25. 7.鎖緊每一部位螺絲。 鎖緊惰輪螺帽

  26. 鎖緊調整螺絲

  27. 鎖緊齒輪固定螺帽

  28. 二、車床安全銷更換 • 1.鬆開主動輪固定螺帽與間隙調整螺絲。 鬆開主動輪固定螺帽

  29. 取下螺帽

  30. 鬆開主軸惰輪調整螺絲

  31. 鬆開間隙調整螺絲

  32. 降下惰輪齒輪組

  33. 降下主軸惰輪齒輪

  34. 2.利用齒輪拔起器，將齒輪取下。 齒輪拔起器取下齒輪

  35. 3.使用C型扣環扳手取下固定扣環。 扣環扳手鬆開扣環 取下固定扣環

  36. 4.取出斷裂的安全銷，擦拭乾淨後裝入新安全銷。4.取出斷裂的安全銷，擦拭乾淨後裝入新安全銷。 取出斷裂安全銷 裝入新的安全削

  37. 配入齒輪

  38. 5.利用C型扣環扳手裝回固定扣環。 扣環扳手取下固定扣環

  39. 6.將齒輪擦拭乾淨後裝回心軸，可利用軟錘輕敲配合，再鎖回螺帽。6.將齒輪擦拭乾淨後裝回心軸，可利用軟錘輕敲配合，再鎖回螺帽。 擦拭齒輪

  40. 軟錘輕敲配合

  41. 鎖回螺帽

  42. 調整主動輪與惰輪間隙

  43. 7.調整齒輪間隙，並鎖緊各部位螺絲與螺帽。 鎖緊惰輪組間隙調整螺絲 調整主動輪與惰輪間隙

  44. 鬆開刀座固定桿 • 三、刀座固定螺絲更換 • 1.避免整座複式刀座太重，所以先將刀具固定座取下。

  45. 取下軸承

  46. 拿下刀具固定座

  47. 2.鬆開兩側固定螺絲（勝傑車床有三顆）。 鬆開固定螺絲

  48. 取下螺絲

  49. 3.將複式刀座整個取下。 取下複式刀座

  50. 4.從設計缺口處取出受損的螺帽，並放入新的螺帽，讓兩顆螺帽約成180度。4.從設計缺口處取出受損的螺帽，並放入新的螺帽，讓兩顆螺帽約成180度。 取出壞掉螺帽
