绿域 环保科技有限公司 Lanspin 中央空调管理系统

1. 绿域环保科技有限公司Lanspin中央空调管理系统绿域环保科技有限公司Lanspin中央空调管理系统 绿域环保科技有限公司 广州市科泰节能科技发展有限公司 香港联系人: 黄淦 手机:852-60336566 中国联系人: 黎明 手机:13510388270

2. 目录 系统概述 主要工作界面 软硬件组成 节能原理 系统的应用 成功案例 关于Lanspin

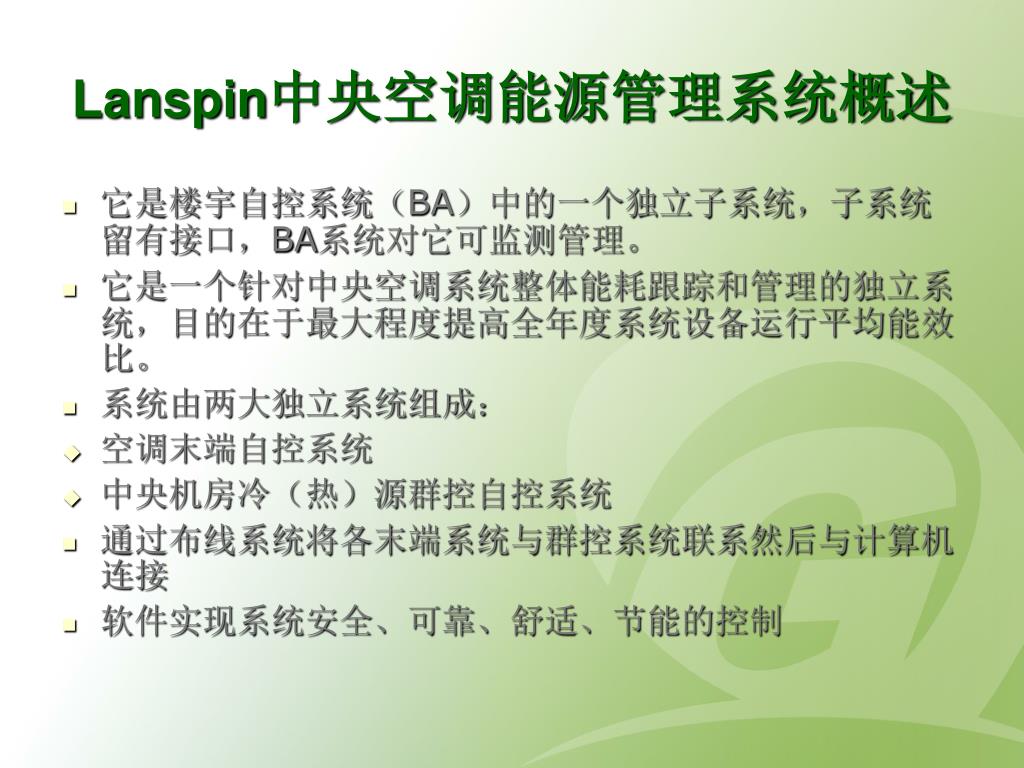

3. Lanspin中央空调能源管理系统概述 • 它是楼宇自控系统（BA）中的一个独立子系统，子系统留有接口，BA系统对它可监测管理。 • 它是一个针对中央空调系统整体能耗跟踪和管理的独立系统，目的在于最大程度提高全年度系统设备运行平均能效比。 • 系统由两大独立系统组成： • 空调末端自控系统 • 中央机房冷（热）源群控自控系统 • 通过布线系统将各末端系统与群控系统联系然后与计算机连接 • 软件实现系统安全、可靠、舒适、节能的控制

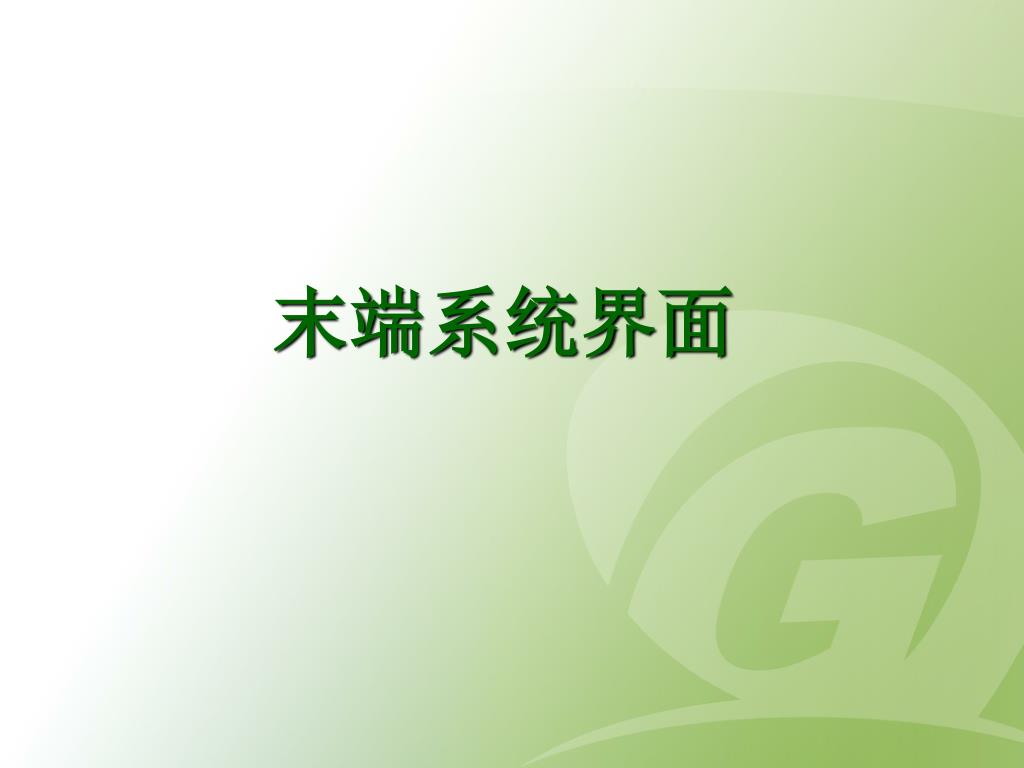

4. 末端系统界面

5. 末端系统主界面

6. 风柜控制界面

7. 新风机控制界面

8. 房间风机盘管布置界面

9. 公共区域设备布置界面

10. 风机盘管控制界面

11. 平面布置界面

12. 冷（热）源群控系统界面

13. 冷（热）源群控系统主界面

14. 系统直观图界面

15. 冷却系统直观界面

16. 供热系统直观界面

17. 各系统能效比显示界面

18. 冷冻站部分能效显示界面

19. 冷冻站主机能效显示界面

20. 传送水泵频率显示界面

21. 软硬件组成

22. 硬件设备 • 末端系统 • 等百分比控制流量调节阀 • 温控装置 • 电动调风阀 • 风机变频器 • 传感器：压差传感器、温度传感器、耗电功率传感器。 • 群控系统 • 传感器：流量传感器、压差传感器、温度传感器、耗电功率传感器。 • 集成控制箱。内含：可编程控制器、模拟量输出模块、开关量输出模块、中间继电器等 • 变频器 • 电动阀门 • 中央电脑主机及显示屏 • 布线系统

23. 软件设备 • 上位机监控软件 • 下位机运行软件

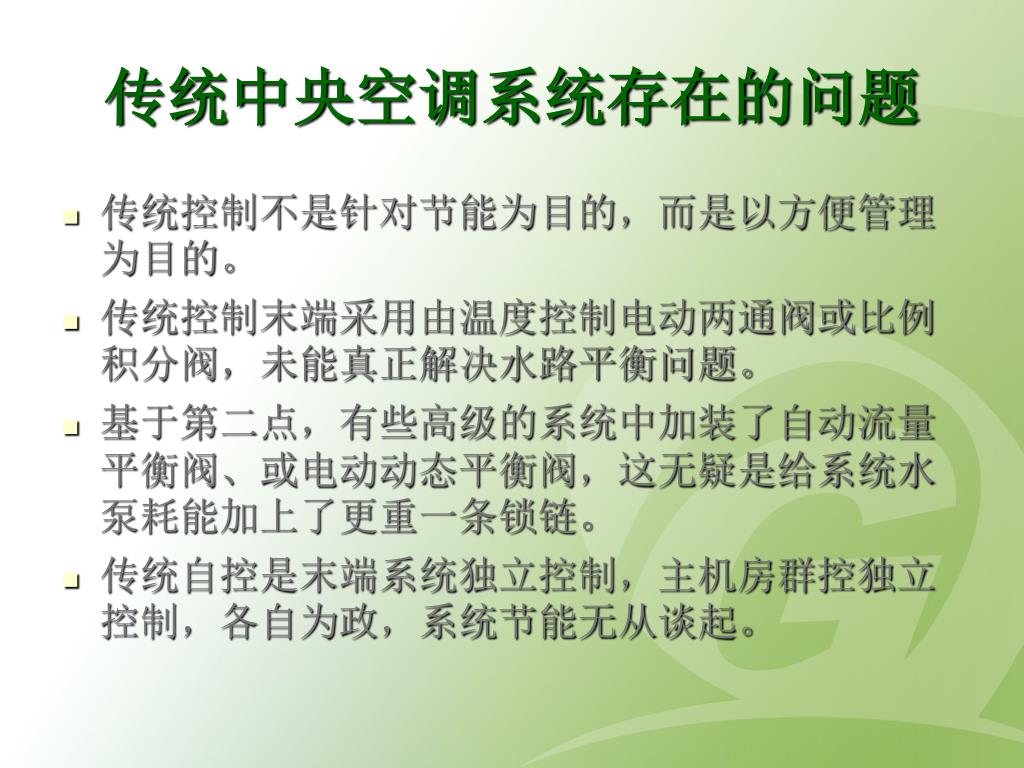

24. 传统中央空调系统存在的问题 • 传统控制不是针对节能为目的，而是以方便管理为目的。 • 传统控制末端采用由温度控制电动两通阀或比例积分阀，未能真正解决水路平衡问题。 • 基于第二点，有些高级的系统中加装了自动流量平衡阀、或电动动态平衡阀，这无疑是给系统水泵耗能加上了更重一条锁链。 • 传统自控是末端系统独立控制，主机房群控独立控制，各自为政，系统节能无从谈起。

25. 节能原理 • 全新控制节能模式 • 末端干球温度由风量控制，根据温度和湿度控制阀门开度。这一改变，系统流量平衡得以非常好的改观，使得传送水泵得以按需分配成为现实，在低负荷时，通过对水泵变频器的调节，使输送能耗最低。 • 根据末端系统及室内外参数及末端阀门的开度状况，采用焓值控制法、露点控制法及节能控制法等计算软件动态决定冷冻水供水温度，在满足使用要求情况下使中央制冷主机能效达到最高。 • 传统节能模式 • 二氧化碳浓度控制新风量。 • 变频控制一级泵冷冻、冷却水系统。 • 变频控制冷却塔、风柜风机。 • 管理节能模式 • 室内温度强制设定及人性节能最佳设定 • 滤网报警 • 故障报警 • 超常规值报警

26. 系统的应用 • 总则：安全、可靠、舒适、节能。 • 责任目标：全年平均综合能效比高于设计满负荷工况下的综合能效比。 • 绿色建筑能效达标坚实的保证。 • 用于新建筑的应用或旧建筑空调系统的改造。 • 现代计算机及网络技术，功能强大超出预想。 • 投资回收预测：与常规系统相比，节能率大于30%，年平均省电4.5元/月平方空调面积，三年省电162元/平方空调面积，不到三年回收投资。（电费按商业用电1.5元/度算） • 造价承包内容 • 空调系统设计阶段技术配合或旧建筑空调系统的调研。 • 中央空调动力配电系统二次回路的施工图设计。 • 本系统的设计、施工、运行调试及运行一年内的跟踪服务。

27. 成功案列 • 广州番禺宾馆 • 广州番禺莲花山粤海度假酒店 • 广州市设计大厦 • 远洋商务大厦 • 广州复大肿瘤医院天河棠下医院 • 岳阳临湘香格里拉大酒店 • 清远清新金陵（国际）酒店

28. 关于Lanspin • 致力研究与开发中央空调系统及热力输送系统节能技术及解决方案。 • 拥有世界领先技术的中央空调系统及热力输送系统节能控制技术。 • 首创“单位冷量耗电量”节能评价，为节能技术提供科学的标杆。 • 独有的中央空调能耗跟踪系统，为节能提供数字化的依据，一个革命性的突破。

30. 绿域环保科技有限公司 广州市科泰节能科技发展有限公司 节能减排，你我共赢期待与您合作
