LeCroy HDO4000 series High Definition Oscilloscope Windows 手冊

1. 立肯科技有限公司 LeColn Technology Co., Ltd. LeCroyHDO4000 seriesHigh Definition Oscilloscope Windows手冊 企劃處-技術支援

2. 1.認識示波器 • 1-1.外觀 ( FEATURE ) 7.示波器的操作及控制區域 1.螢幕 2.電源開關 6.被動式測試棒校準信號源 5.USB介面 3.連接測試棒之輸入端 ( 4波道 ) 4.外部觸發之信號輸入端

3. 1.認識示波器 • 1-2.面版 ( FRONT PANEL ) 1.設定快捷按鍵 Auto Setup(自動設定) Default Setup(出廠設定) Print(列印按鍵) Touch Screen(觸控開關) Clear Sweep(清除紀錄) 2.Trigger(觸發設定) 4.Vertical(波道控制) 3.Horizontal(時基設定) 6.Adjust (輸入數值旋鈕) 7.應用快捷鍵 Decode(解譯選配) WaveScan(波形掃描) Spectrum(頻譜選配) History(歷史波形) 5.Cursors(游標控制)

4. 1.認識示波器 • 1-3.螢幕 ( DISPLAY ) 5.顯示波形 1.操作選單 ( 下拉選單 ) 2.操作選單( 進階設定畫面 ) 3.記憶深度及取樣率 4.觸發條件設定

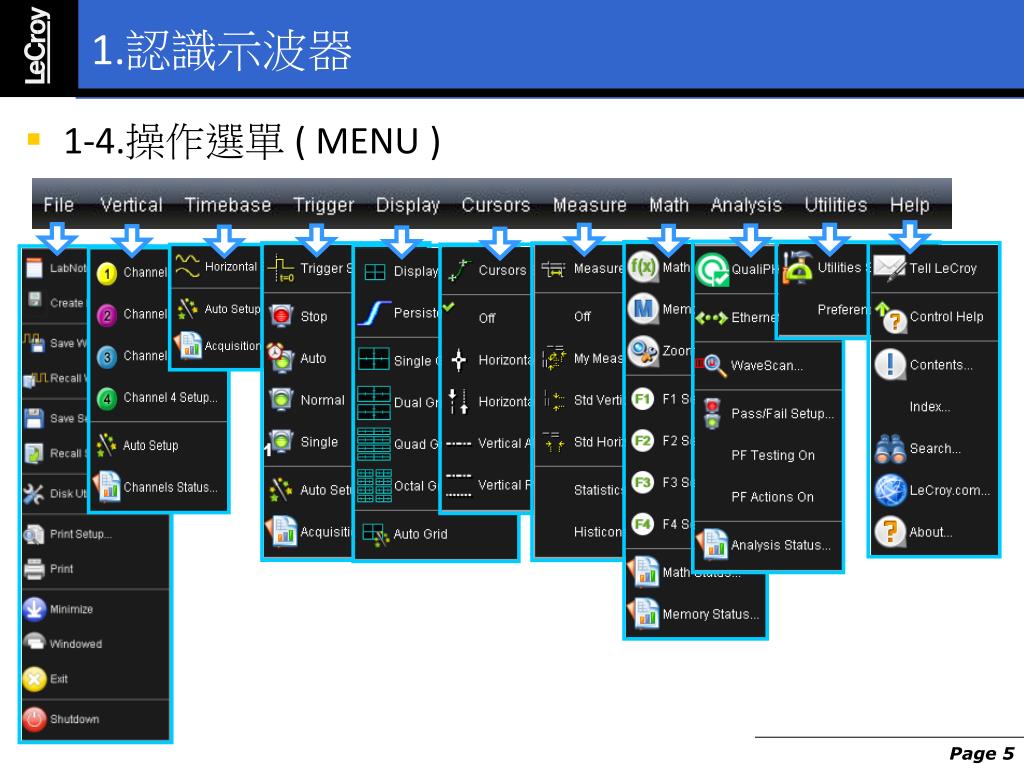

5. 1.認識示波器 • 1-4.操作選單 ( MENU )

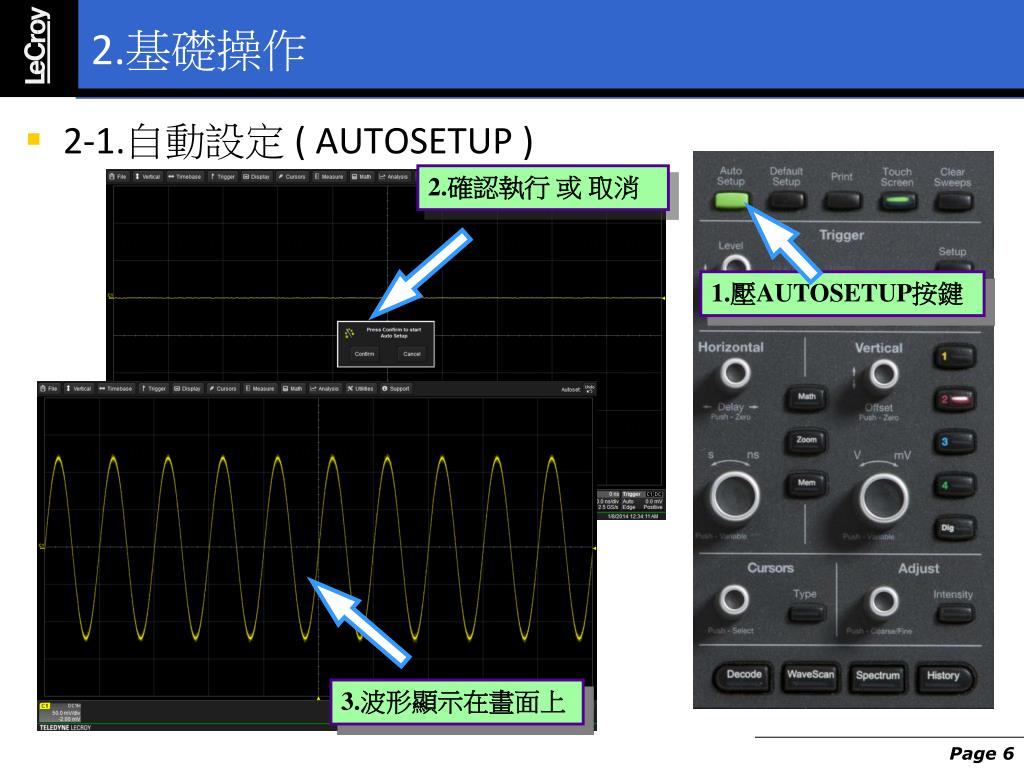

6. 2.基礎操作 • 2-1.自動設定( AUTOSETUP ) 2.確認執行 或 取消 1.壓AUTOSETUP按鍵 3.波形顯示在畫面上

7. 2.基礎操作 • 2-2.輸入波道設定 ( TRACE ) 2.調整波形垂直位置，使波形在畫面上出現 4.若電壓檔位是50mV/div，表示垂直一格之電壓，垂直總共八格，表示最大可觀察400mV之波形 1.選擇欲開啟之波道 3.調整電壓大小使其方便觀察

8. 2.基礎操作 • 2-3.時基 ( TIMEBASE ) 2.調整波形觸發之水平位置，使波形在畫面上出現 3.若時間檔位是2ns/div，表示水平一格之時間，水平總共十格，表示最大可觀察20ns之波形 1.調整欲觀察之時間視窗大小

9. 2.基礎操作 1.調整欲觸發之信號電壓 • 2-4.觸發位準 ( TRIGGER LEVEL ) 3.觸發模式說明 AUTO:讓信號不間斷的更新，不論信號是否符合觸發條件或是無信號輸入，示波器將不間斷的更新畫面 NORMAL:示波器只觸發符合觸發條件的波形，不符合觸發條件的信號皆不顯示 SINGLE:示波器只觸發第一個符合觸發條件的波形 STOP:任何時後都可以立即停止擷取信號 2.設定觸發模式

10. 2.基礎操作 • 2-5.游標 ( CURSOR ) 1.點選游標選單 ( 下拉選單 ) -> 選Cusror Setups 4.游標位置旋鈕 (按壓切換游標) 5.游標讀值 3.這個按鍵也是游標選單 2. 選擇游標類型

11. 2.基礎操作 • 2-6.出廠設定 ( DEFAULT SETUP ) 1.檔案管理選單 ( 下拉選單 ) 2.點選Recall Setup 3.執行出廠設定

12. 3.量測與分析 • 直覺式操作介面 ( IntuitiveGUI ) • 打開任一波道之電壓設定選單，於下方有數個圖形代表個別功能之選單 1.點選操作選單 ( 下拉選單 ) 2.或 點選波道訊息 3.或 點選滑鼠右鍵 或 觸控螢幕於波形上並選擇SETUP 4.選擇欲執行之動作

13. 3.量測與分析 • 3-1.量測功能 ( MEASURE ) • 以通道1為範例 1.點選量測

14. 3.量測與分析 • 3-1.量測功能 ( MEASURE ) • 參數選單 4.被選用之參數與個別內容，最多選用八組(P1~P8) 3.參數清單 2.參數分類 1.如需清除全部參數，請壓此鍵 5.完成設定

15. 3.量測與分析 • 3-1.量測功能 ( MEASURE ) • 最多同時選用八組參數 1.被選用之參數與個別內容，最多選用八組(P1~P8)

16. 3.量測與分析 • 3-1.量測功能 ( MEASURE ) • 參數統計與圖表 2.參數讀值統計結果 1.開啟統計與圖表 3.參數統計圖表 4.清除次數

17. 3.量測與分析 • 3-2.放大功能 ( ZOOM ) • 放大波形很簡單 4.開啟信號處理器(F1)放大原始波形 3.原始波形 2.這個按鍵也是放大 1.點選放大 5.水平位置與倍率 6.垂直位置與倍率

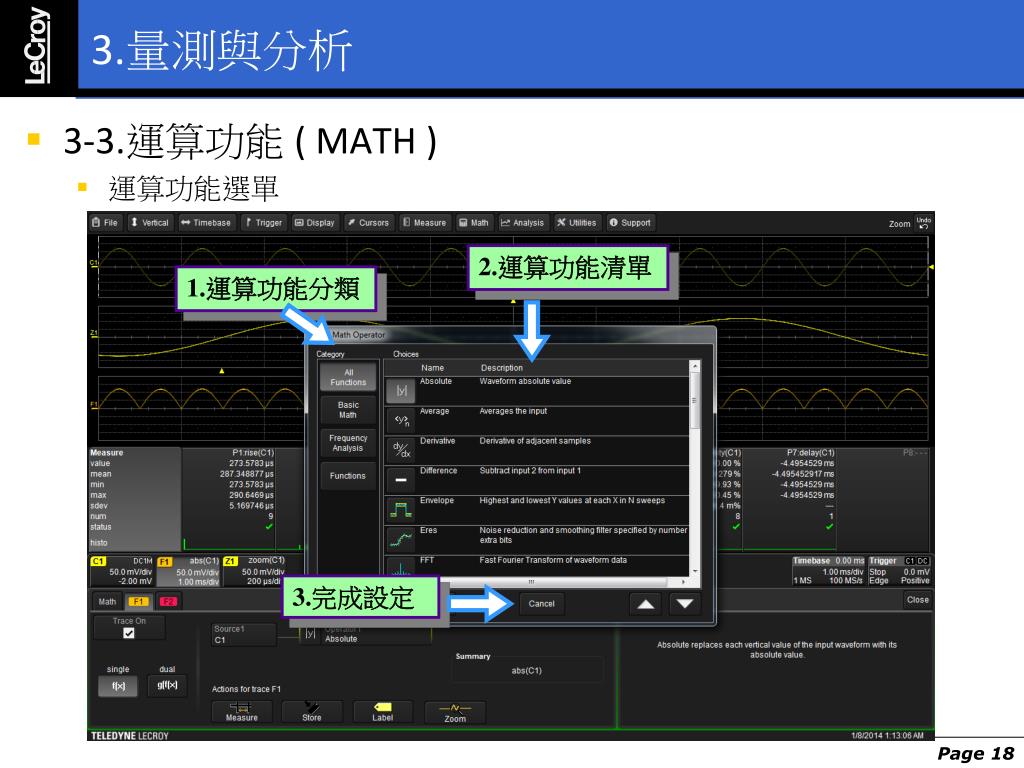

18. 3.量測與分析 • 3-3.運算功能 ( MATH ) • 運算功能選單 2.運算功能清單 1.運算功能分類 3.完成設定

19. 3.量測與分析 • 3-3.運算功能 ( MATH ) • 變更運算功能 1.運算結果 2.直接點選運算器亦可進入設定選單 3.變更運算功能

20. 3.量測與分析 • 3-4.暫存記憶體 ( STORE ) 2.波形立即被儲存於暫存記憶體M1 1.點選儲存

21. 3.量測與分析 • 3-5.檔位調整 ( FIND SCALE ) • 以適合之檔位觀察波形 1.波形太小解析度差 2.點選檔位調整 3.以適合之檔位觀察波形，約占電壓檔位之五格以上，但時間檔位並未作任何調整

22. 3.量測與分析 • 3-7.註解 ( LABEL ) • 於波形上添加註解 2.點選加上註解 4.在波形上顯示輸入文字 3.輸入鍵盤可輸入文字 1.點選操作選單

23. 4.數據與設定檔 • 4-1.檔案管理選單 ( FILE ) 1.檔案管理 ( 下拉選單 ) 2.點選Save Waveform進入設定 3.操作選單

24. 4.數據與設定檔 • 4-2.儲存數據資料 ( SAVE WAVEFORM ) • 儲存數據資料於內部硬碟 3.支援多種資料格式 1.欲儲存之波道 5.執行 2. 輸入儲存名稱 4.儲存位置與目錄

25. 4.數據與設定檔 • 4-3.讀取數據資料 ( RECALL WAVEFORM ) • 讀取內部硬碟之數據資料 2. 被讀取的資料需置於記憶體(M1~M4)，才能顯示於畫面上 3.儲存資料之目錄 5.執行 1.從檔案讀取資料 4.選擇欲讀取之數據名稱

26. 4.數據與設定檔 • 4-4.儲存設定檔 ( SAVE SETUP ) • 儲存設定檔於內部硬碟 2.按Save儲存，總共六組 3.或 輸入目錄與名稱 1. 輸入名稱 4.儲存設定檔於內部硬碟

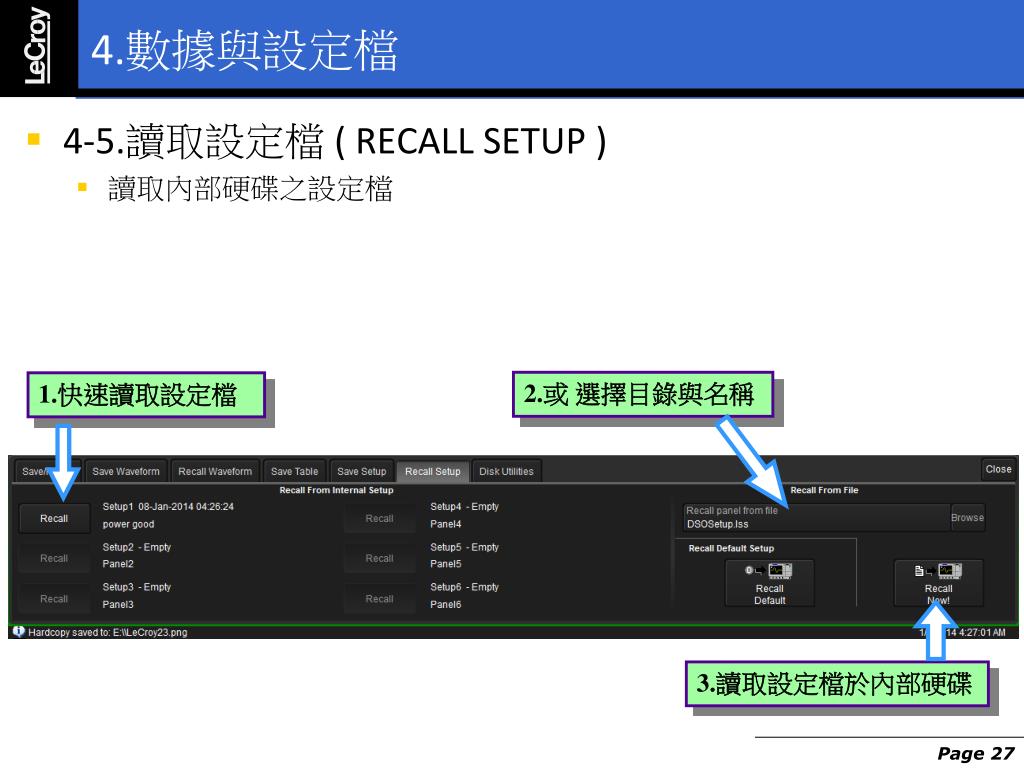

27. 4.數據與設定檔 • 4-5.讀取設定檔 ( RECALL SETUP ) • 讀取內部硬碟之設定檔 2.或 選擇目錄與名稱 1.快速讀取設定檔 3.讀取設定檔於內部硬碟

28. 5.儲存圖檔 • 5-1.工具選單 ( UTILITIES ) • 先在選單裡設定列印內容 1.工具選單 ( 下拉選單 ) 2.點選Utilities Setup進入設定 3. 列印設定

29. 5.儲存圖檔 • 5-2.列印功能 ( HARDCOPY ) • 圖檔設定 1.儲存至檔案 3.支援多種圖檔格式 5.輸入圖檔名稱 4.儲存位置與目錄 2. 標準 或 省墨水模式 或 黑白列印 6.執行

30. 5.儲存圖檔 • 5-2.存圖功能 ( HARDCOPY ) • 列印快捷按鍵 1.預先在工具選單設定列印內容 2.這個按鍵是列印快捷鍵

31. 5.儲存圖檔 • 5-3.報告編輯器 ( Labnotebook ) • 示波器筆記本功能，可記錄波形、設定檔與圖檔，並可於圖檔加註說明、筆記本可隨時查閱，或開啟並重新測試 1.檔案管理 ( 下拉選單 ) 2.點選LABNOTEBOOK進入設定 3. 產生報告記錄檔

32. 6.售後服務 • 校修服務內容 • 保固期: 儀器出廠包含三年保固，除人為因素造成之損壞，本公司皆提供免費之維修服務。 • 校驗期: 儀器保固並不包括校驗服務，為確保儀器之精準度，建議每年校驗一次。  • 選購服務種類:  • 維修合約: 超出保固期之儀器，很難掌握日後的狀況，此時客戶可以選購延長保固服務，若有故障維修費用由本公司負擔，避免儀器老舊所產生之無法預期費用。 • 校驗合約:儀器在長期使用之後可能產生電器特性偏移之現象，校調後儀器特性可恢復出廠時之精準度，只需五 ~ 七個工作天即可完成校驗。

33. 6.售後服務

34. 7.測試棒類型 LeCroy FET Probe PASSIVE PROBE PROBUS ACTIVE PROBE PROBUS BNC PASSIVE PROBE • 7-1.使用不同的測試棒輸入信號必須注意相容性。 手動調整倍率 手動調整倍率 自動偵測倍率 自動偵測倍率

35. 7.測試棒類型 • 7-2.阻抗匹配 ( Coupling ) - 示波器內阻分為1MΩ及50Ω • 終端阻抗應用請設定為50Ω 。 • 負載效應方式請設定為1MΩ，這是示波器傳統的量測方式。 • 阻抗匹配之設定為DC1MΩ：觀測直流信號＋交流信號。 • 阻抗匹配之設定為AC1MΩ：觀測交流信號，而直流信號被濾除。 選擇阻抗

36. 7.測試棒類型 信號阻抗 Rs=50ohm ~ 輸出電壓為Vs 示波器內阻 Ro=50ohm Vs • 7-2.阻抗匹配 ( Coupling ) –輸入阻抗50Ω • 一般屬通訊信號或阻抗設計為 50Ω 的電路 ( 信號產生器)，正常使用應該搭配同軸電線 ( BNC ) 不須使用測試棒。 • 以下圖例為直流電源分析： 示波器內阻等於信號內阻

37. 7.測試棒類型 LECROY SCOPE SIGNAL GENERATOR • 7-2.阻抗匹配 ( Coupling ) –輸入阻抗50Ω • 使用BNC直接連接儀器輸出端與示波器。

38. 7.測試棒類型 • 7-2.阻抗匹配 ( Coupling ) –輸入阻抗50Ω • 設定阻抗匹配為DC50。 • 輸入示波器的電壓約+5V 2.設定輸入阻抗為 50 1.手動設定衰減倍率

39. 7.測試棒類型 測試棒內阻 Rp=9Mohm Io 信號阻抗 Rs ~ 示波器內阻 Ro=1Mohm Vs Is • 7-2.阻抗匹配 ( Coupling ) – 輸入阻抗1MΩ • 示波器與信號源分別為獨立迴路，示波器連接待測物將破壞信號源，因此搭配測試棒提高示波器阻抗，以降低負載效應。 • 測試棒增加量測系統阻抗，降低負載效應，以下圖例為直流電源分析： Is >> Io 示波器內阻必須遠大於信號阻抗

40. 7.測試棒類型 • 7-2.阻抗匹配 ( Coupling ) – 輸入阻抗1MΩ • 使用被動式測試棒(Passive Probe)須將示波器之輸入阻抗設置為1M，衰減倍率由示波器自動匹配。 • 標準測試棒之耐壓約+400~500V • 高壓測試棒最高可達1.2K、2K、4K、5K、6K、20KV • 頻寬在500MHz以內 1.設定輸入阻抗為DC1M 或 AC1M  2.搭配與 LECROY 相容的測試棒則自動偵測倍率

41. 7.測試棒類型 導線 示波器輸入端 測試棒前端 • 7-2.阻抗匹配 ( Coupling ) – 輸入阻抗1MΩ • 被動式測試棒必須作校正 ( 電容補償 )，以確保電壓量測值之準確性。若測試棒在波道 1 使用，更換至波道 2 使用，則必須從新校正測試棒。 步驟 1： 將測試棒連接波道 1 / 2 / 3 / 4 任選一輸入端。 步驟 2： 正極端連接示波器最右側 BNC 校正信號源輸出端。 步驟 3： 選擇AUTO SETUP。

42. 7.測試棒類型  • 7-3.校正測試棒 (Probe Calibration ) • 欠激現象 ( Undershoot ) 須作補償電容調整，調整到波形為完整的方波。

43. 7.測試棒類型  • 7-3.校正測試棒 ( Probe Calibration ) • 過激現象 ( Overshoot )須作補償電容調整，調整到波形為完整的方波。

44. 7.測試棒類型  • 7-3.校正測試棒 ( Probe Calibration ) • 測試棒完成補償電容調整，調整到波形為完整的方波。

45. 8.示波器電源接地的方式 測試棒電阻 測試棒正端 系統電容 示波器 內阻 測試棒負端 接地電感 電 源 線 AC Source 電源接地 • 8-1.量測系統(測試棒＋示波器)等效電路 • 數位示波器的電源線為 3-PIN 的插頭，第三支腳為接地線，測試棒的負端與電源地線在內部是短路。

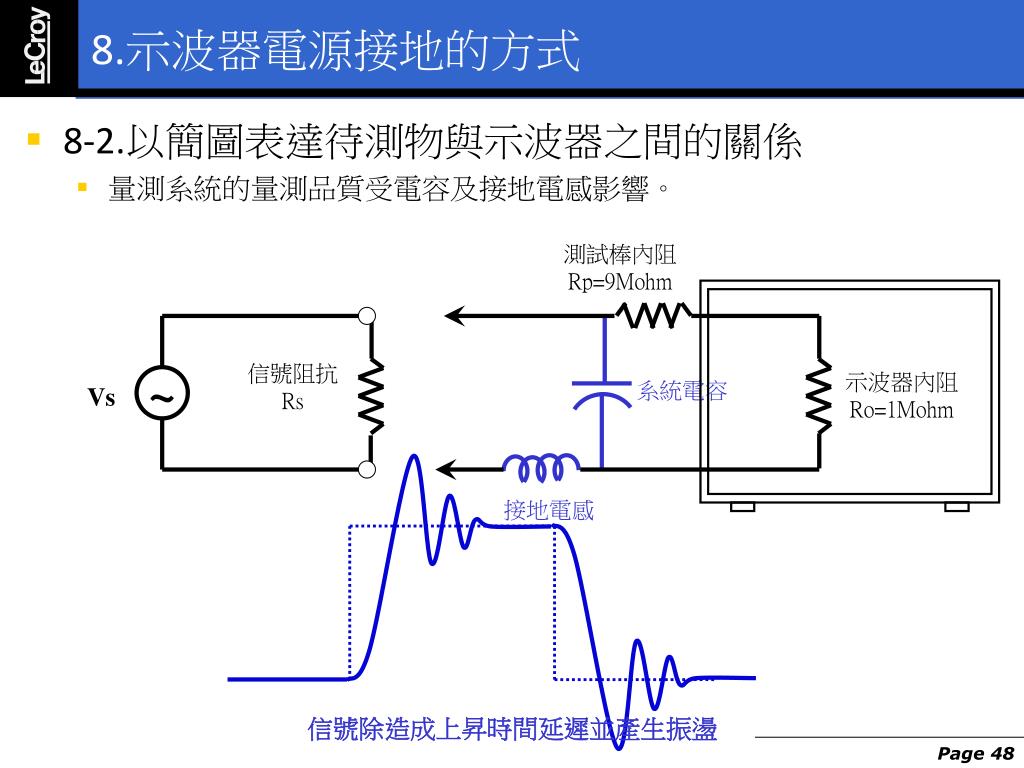

46. 8.示波器電源接地的方式 信號阻抗 Rs ~ Vs Vs • 8-2.以簡圖表達待測物與示波器之間的關係 • 示波器端容易受電容效應影響造成被測量的波形產生誤差 測試棒內阻 Rp=9Mohm 示波器內阻 Ro=1Mohm 系統電容 接地電感 RLC電路影響量測品質

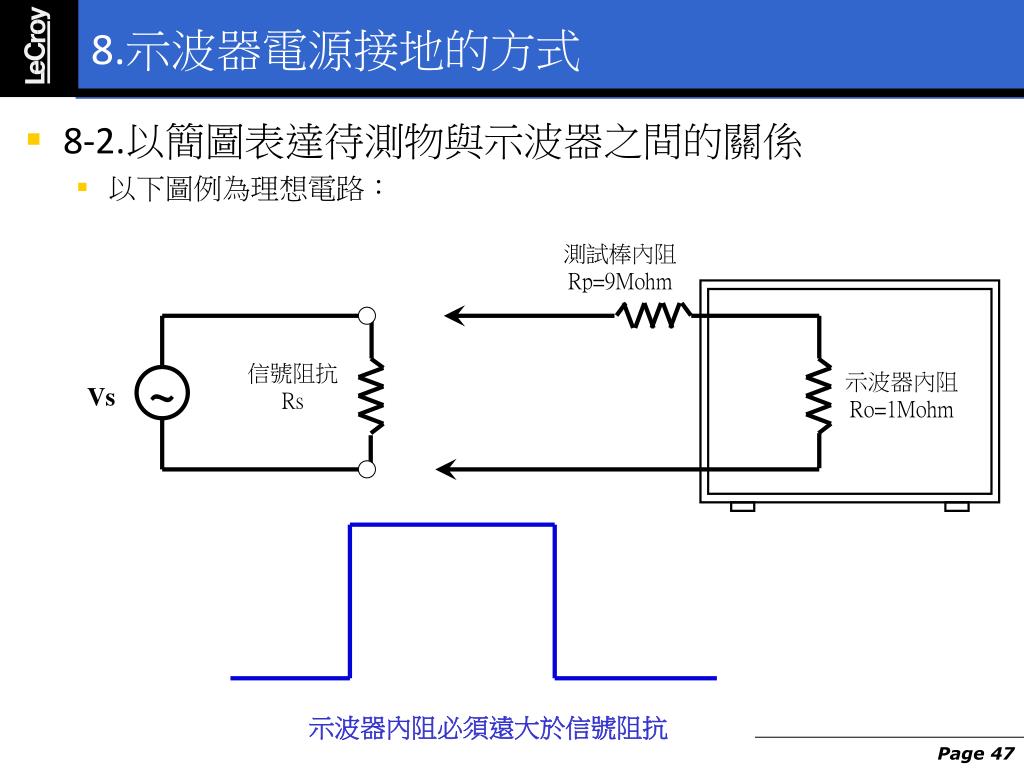

47. 8.示波器電源接地的方式 測試棒內阻 Rp=9Mohm 信號阻抗 Rs ~ 示波器內阻 Ro=1Mohm Vs • 8-2.以簡圖表達待測物與示波器之間的關係 • 以下圖例為理想電路： 示波器內阻必須遠大於信號阻抗

48. 8.示波器電源接地的方式 測試棒內阻 Rp=9Mohm 信號阻抗 Rs ~ 示波器內阻 Ro=1Mohm Vs 系統電容 接地電感 • 8-2.以簡圖表達待測物與示波器之間的關係 • 量測系統的量測品質受電容及接地電感影響。 信號除造成上昇時間延遲並產生振盪

49. 8.示波器電源接地的方式 VCC A LECROY SCOPE B • 8-3.試棒接地問題( Probe Grounding ) • 接地線太長或者接地不良皆容易造成信號的振盪及失真。
