Концепция системы управления данными по энергопользованию ( СУДЭп ) – СЗВИ

1. ООО «ПО СЗВИ» 19.02.2014 Концепция системы управления данными по энергопользованию (СУДЭп) – СЗВИ

2. ООО «ПО СЗВИ» План 1 Преимущества УДЭп 2 Краткое представление ПЭнЭф 3 Обзор концепции 4 Представление варианта 3 – Обсуждение Представление варианта «Видение» – Обсуждение 5 Представление варианта 2 – Обсуждение 6 Представление варианта 1 – Обсуждение 7 Уровни вмешательства – Вариант 0 8 Подведение итогов– Уточнение дальнейших шагов

3. ООО «ПО СЗВИ» Преимуществасистемы управления данными по энергопотреблению • Снижение энергозатрат • Быстрое обнаружение ошибок • Повышение экономической эффективности • Увеличение уровня прозрачности • Оценка энергоэффективности • Система раннего оповещения • Определение потенциала энергосбережения • Проверка потенциала экономии • Минимизация временных затрат • Оптимальная адаптация к вашим потребностям • Использование существующих систем • Поддержка энергоменеджмента =

4. ООО «ПО СЗВИ» Определение КПЭф(ключевых показателей эффективности) • Быстрая оценка: • Энергоэффективность всего комбината • Техника и процессы • Отделы • Лучшая сопоставимость в связи с : • Физическими ПЭЭф (н-р объемный расход сжатого воздуха) • Удельными ПЭЭф(н-рКвтч/т) • Экономическими ПЭЭф (н-ргривен/кВтч) • Отправная точка для: • Других производственных участков • Других процессов/техники • Ключевых показателей отрасли

5. ООО «ПО СЗВИ» Границы для CУДЭп- Концепция Подготовка глины Место производства Сушка и обжиг Энергоносители(котельная/ отопительная установка) Границы энергоменеджмента: Физические границы или пределы производственной площадки и/или границы организации, которые являются под надзором и контролем системы энергоменеджмента. Компрессорная

6. ООО «ПО СЗВИ» Основные потребители - Электроэнергия EnPI

7. ООО «ПО СЗВИ» Основные потребители - Газ EnPI EnPI EnPI

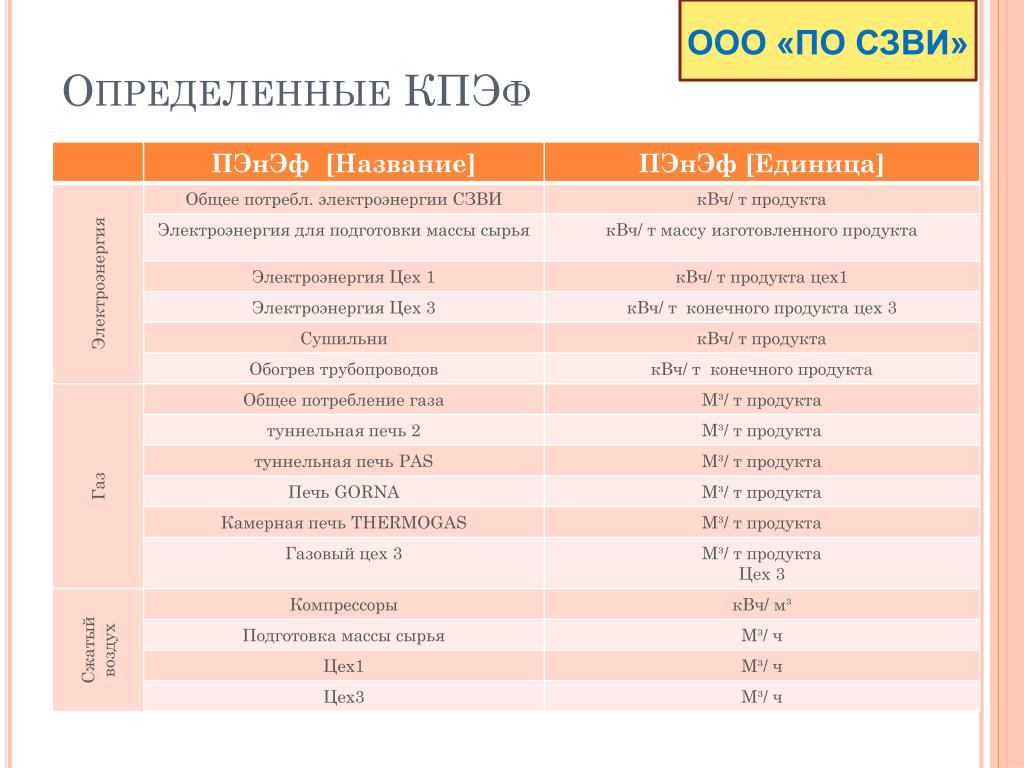

8. ООО «ПО СЗВИ» Определенные КПЭф

9. ООО «ПО СЗВИ» 3 шага построения полностью автоматизированной системы УДЭп СЗВИ 3 2 1 Видение – полностью автоматизированная система УДЭп Частично автоматизированная система УДЭп – Система мониторинга основных потребителей Частично автоматизированная система УДЭп– Автоматизированный сбор данных Ручная система УДЭп – ПЭнЭф без указания факторов, способствующих энергопотреблению

10. ООО «ПО СЗВИ» Концепция 3 вариантов - Видение Видение – полностью автоматизированная система УДЭп Автоматизированная запись данных и анализ всех потребителей • Автоматическое измерение по крайней мере 90% от потребления энергии на уровне потребителя • Сбор данных всех основных потребителей отдельными счетчиками/ датчиками • Автоматический сбор данных о производстве • Прозрачность всех энергетических потоков в компании • Способность быстро реагировать • Запись энергетических и производственных данных посредством полностью автоматизированной системы • Система двоичной единицы • Программное обеспечение для мониторинга • База данных • Анализ данных по энергопользованию и надзор за ПЭнЭф с помощью системы мониторинга • Постоянный мониторинг предельного значения • Включение всех факторов, способствующих потреблению энергии (скорость производства, внешняя температура и т.д.) • Автоматизированная отчетность • Простая идентификация и оценка мер экономии энергии

11. ООО «ПО СЗВИ» Концепция 3 вариантов - Видение Видение – полностью автоматизированная система УДЭп Автоматизированная запись данных и анализ всех потребителей • Затраты на датчики: • 138 счетчиков для электричества 55.200€* • 25 газовых счетчиков 62.500 – 400.000€* • 150 датчиков температуры 15.000€* • Сума: 132.700€ - 470.200€* • Затраты на переоснащение модулей • 2x Adam Modul xyz 400€* • 13x оптических датчиков xyz 1.040€* • Сума : 1.440€* • ПО для мониторинга+сервер: 28.000€* • Общие затраты:162.140 – 499.640 €* • Затраты времени для формирования ПЭнЭф: нет временных затрат из-за автоматического формирования ПЭнЭф • Уровень детализации:очень высокий,мониторингПЭнЭфв режиме реального времени * Медиальные значения, ответственность не предполагаетс

12. ООО «ПО СЗВИ» Концепция 3 вариантов - Видение Сбор вручную Standard Report Все потребители Датчик (и) Мониторинг в режиме реального времени

13. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 3 3 – частично автоматизированная система УДЭп Система мониторинга основных потребителей • Сбор данных главных потребителей электроэнергии и газа посредством системы мониторинга • Автоматический сбор данных главных потребителей электроэнергии и газа : туннельная печь 2, компрессоры и т.д. • Анализ данных главных потребителей электроэнергии и газа : туннельная печь 2, компрессоры и т.д., с помощью программного обеспечения для мониторинга • Включение всех факторов, влияющих на потребление энергии основными потребителями (температура, погодные условия, скорость производства) • Непрерывный мониторинг ключевых показателей основных потребителей •  Вариант: постепенное расширение системы мониторинга :для других потребителей • Автоматический сбор данныхоставшихся потребителей • Усиление существующих счетчиков цифровым модулем считывания • Замена счетчиков, которые не возможно модифицировать или которые бракованные • Дополнение недостающих счетчиков для создания определенных ПЭнЭф • Анализ данных по энергопотреблению вручную и мониторинг ключевых показателей • Оценка данных вручную посредством листа Excel • Сбор данных по энергопотреблению и количеству продукции в базу данных

14. ООО «ПО СЗВИ» Концепция 3 вариантов– Вариант3 3 – частично автоматизированная система УДЭп Система мониторинга основных потребителей • Затраты на датчики: • 12 счётчиков для электричества 4.800€* • 2 газовых счетчиков 5.000€ – 32.000€* • 2 температурных датчиков 200€* • Сумма : 10.000€ - 37.000€* • Затраты на переоснащение модулей: • 2x Adam Modules 400€* • 16x оптических датчиков 1.280€* • Сумма : 1.680€* • ПО для мониторинга+сервер(дополнительно 9.000 €* • Общие затраты : 20.680€ - 47.680€* • Затраты времени для формирования ПЭнЭф:незначительные временные затраты благодаря автоматическому сбору данных • Уровень детализации:высокий, высокое временное разрешение для основных потребителей * medial valuesandexperiencevalues, Noliabilityassumed

15. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 3 1/день Другие потребители Сбор вручную Датчики) Standard Report Основные потребители Мониторинг в режиме реального времени

16. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 2 2 – частично автоматизированная система УДЭп Автоматический сбор данных • Автоматический сбор данных главных потребителей • Усиление существующих счетчиков цифровым модулем считывания (если это необходимо) • Замена счетчиков, которые не возможно модифицировать или которые бракованные • Дополнение недостающих счетчиков для создания определенных ПЭнЭф • Анализ данных по энергопотреблению вручную и мониторинг ключевых показателей • Оценка данных вручную посредством листа Excel • Сбор данных по энергопотреблению и количеству продукции в базу данных • Формирование ПЭнЭф каждый месяц

17. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 2 2 – частично автоматизированная система УДЭп Автоматический сбор данных • Затраты на датчики: • 12 счетчиков для электричества 4.800€* • 2 газовых счетчиков 5.000€ - 32.000€* • 2 температурных датчиков 200€* • Сумма: 10.000 – 42.000€* • Затраты на переоснащение модулей: • 2x Adam Module 400€* • 14x оптических датчиков 1.680€* • Сумма : 2.080€* • Затраты на сервер (дополнительно): 4.000€* • Общие затраты :16.080€ - 43.080€* • Затраты времени на формирование ПЭнЭф: средние временные затратывсвязи с автоматическим сбором данных, но формированиемПЭнЭф вручную • Уровень детализации: средний, среднее временное разрешение в связи с формированиемПЭнЭф вручную * medial valuesandexperiencevalues, Noliabilityassumed

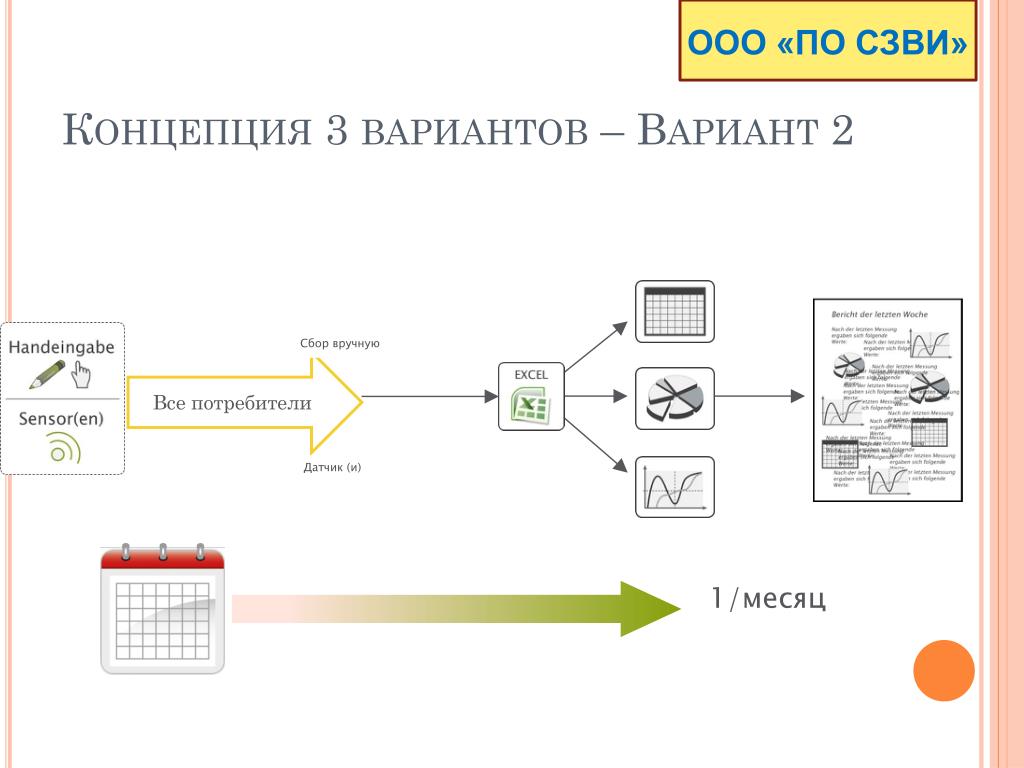

18. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 2 Сбор вручную Все потребители Датчик (и) 1/месяц

19. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 1 1 – Ручная система УДЭп Сбор и анализ данных вручную • Сбор данных главных потребителей вручную • Замена счетчиков, которые имеют дефекты • Дополнение недостающих счетчиков для формирования определенных ПЭнЭф • Сбор данных со счетчиков вручную • Анализ данных по энергопотреблению и мониторинг ПЭнЭф вручную • Оценка данных посредством листа excel вручную • Сбор измеренных данных по энергопотреблению и объемам производства вручную • Формирование ПЭнЭф каждый месяц

20. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 1 1 – Ручная система УДЭп Сбор и анализ данных вручную • Затраты на датчики: • 12 счетчик для электричества4.800€* • 1 газовый счетчик2.500€ – 16.000€* • Сумма: 7.300€ - 20.800€* • Затраты времени для формирование ПЭнЭф : Большие временные затраты в связи с формированиемПЭнЭф вручную • Уровень детализации: низкий,плохое временное разрешение * medial valuesandexperiencevalues, Noliabilityassumed

21. ООО «ПО СЗВИ» Концепция 3 вариантов – Вариант 1 Сбор вручную Все потребители 1/месяц

22. ООО «ПО СЗВИ» Выводы Вариант1 Вариант2 Вариант3 Видение Временные затраты Денежные затраты Уровень детализации

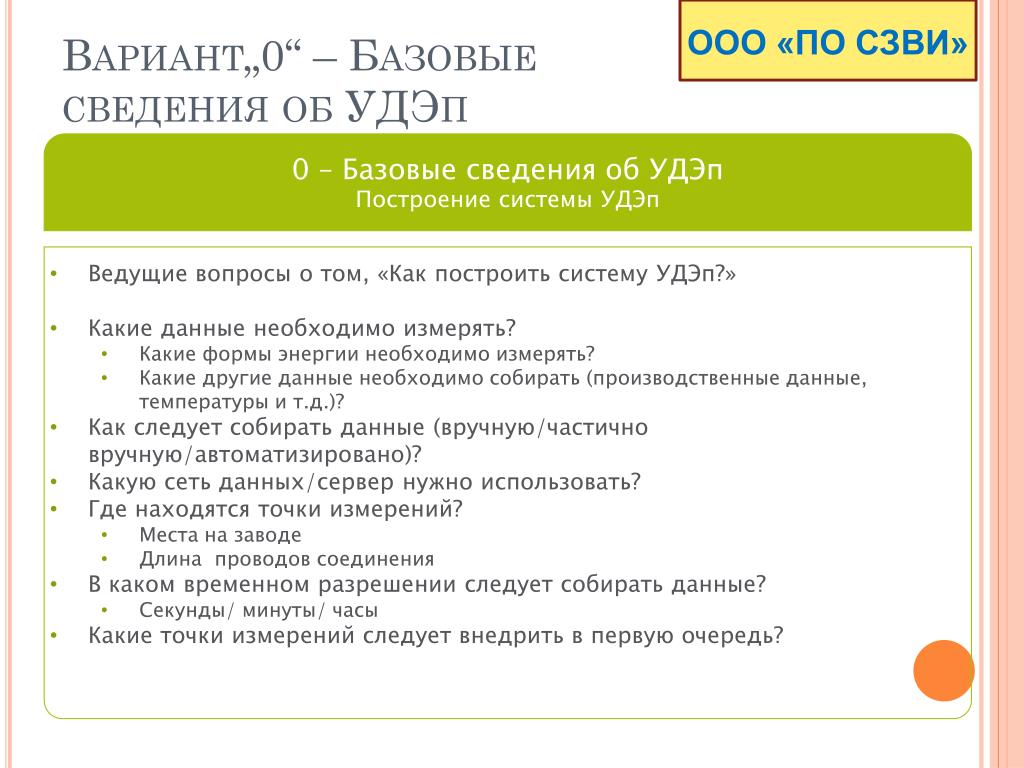

23. ООО «ПО СЗВИ» Вариант„0“ – Базовые сведения об УДЭп 0 – Базовые сведения об УДЭп Построение системы УДЭп • Ведущие вопросы о том, «Как построить систему УДЭп?» • Какие данные необходимо измерять? • Какие формы энергии необходимо измерять? • Какие другие данные необходимо собирать (производственные данные, температуры и т.д.)? • Как следует собирать данные (вручную/частично вручную/автоматизировано)? • Какую сеть данных/сервер нужно использовать? • Где находятся точки измерений? • Места на заводе • Длина проводов соединения • В каком временном разрешении следует собирать данные? • Секунды/ минуты/ часы • Какие точки измерений следует внедрить в первую очередь?

24. ООО «ПО СЗВИ» Список наиболее вероятных точек измерений

25. ООО «ПО СЗВИ» Вариант„0“ – Базовые сведения об УДЭп 0 – Базовые сведения об УДЭп Построение системы УДЭп • Что нужно просмотреть (ПЭнЭф, энергопотребление отдельных агрегатов, и т.д.)? • В каком временном разрешении следует просматривать ПЭнЭф? • час/ день/ месяц • Что такое цикл отчетности, когда нужно составлять стандартные отчеты? • Какое содержание отчета? • Кто читает отчет? • Необходимы разные отчеты? • ДляПЭнЭфи датчиков нужны лимиты? • Что происходит, когда такие лимиты превышены? • Кого нужно проинформировать? • Кто разрабатывает меры? • Кто решает, что нужно делать?
