  1. EDA技术实用教程 第11章 EDA工具软件接口

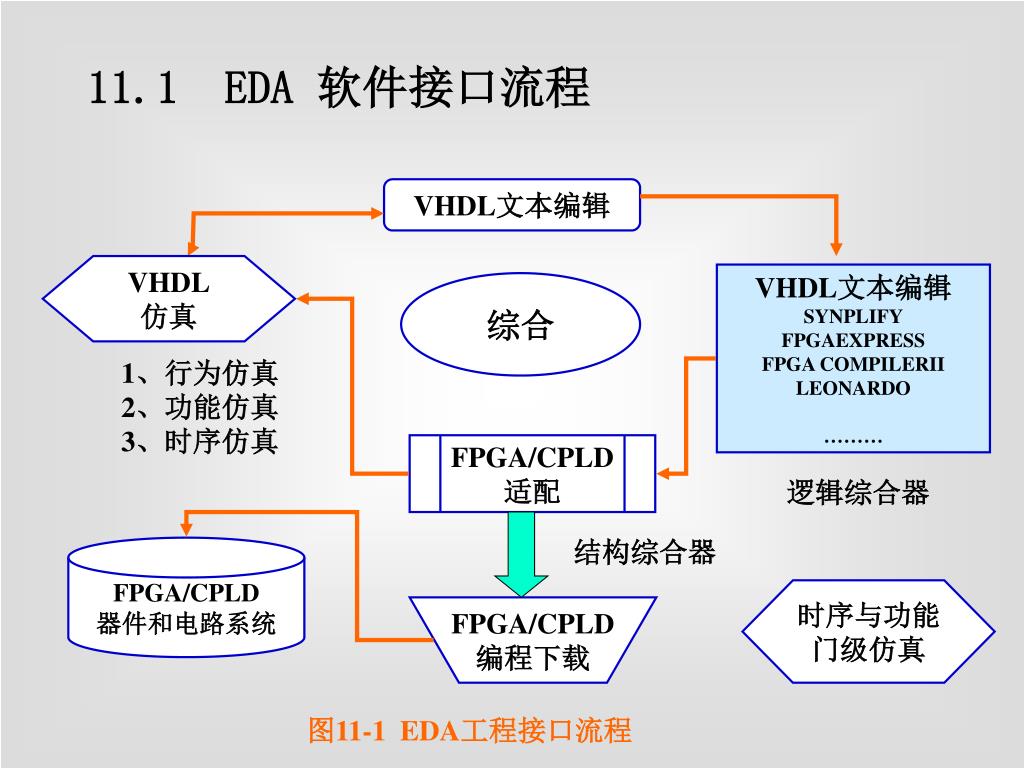

  2. 11.1 EDA 软件接口流程 VHDL文本编辑 VHDL 仿真 VHDL文本编辑 SYNPLIFY FPGAEXPRESS FPGA COMPILERII LEONARDO ……… 综合 1、行为仿真 2、功能仿真 3、时序仿真 FPGA/CPLD 适配 逻辑综合器 结构综合器 FPGA/CPLD 器件和电路系统 时序与功能 门级仿真 FPGA/CPLD 编程下载 图11-1 EDA工程接口流程

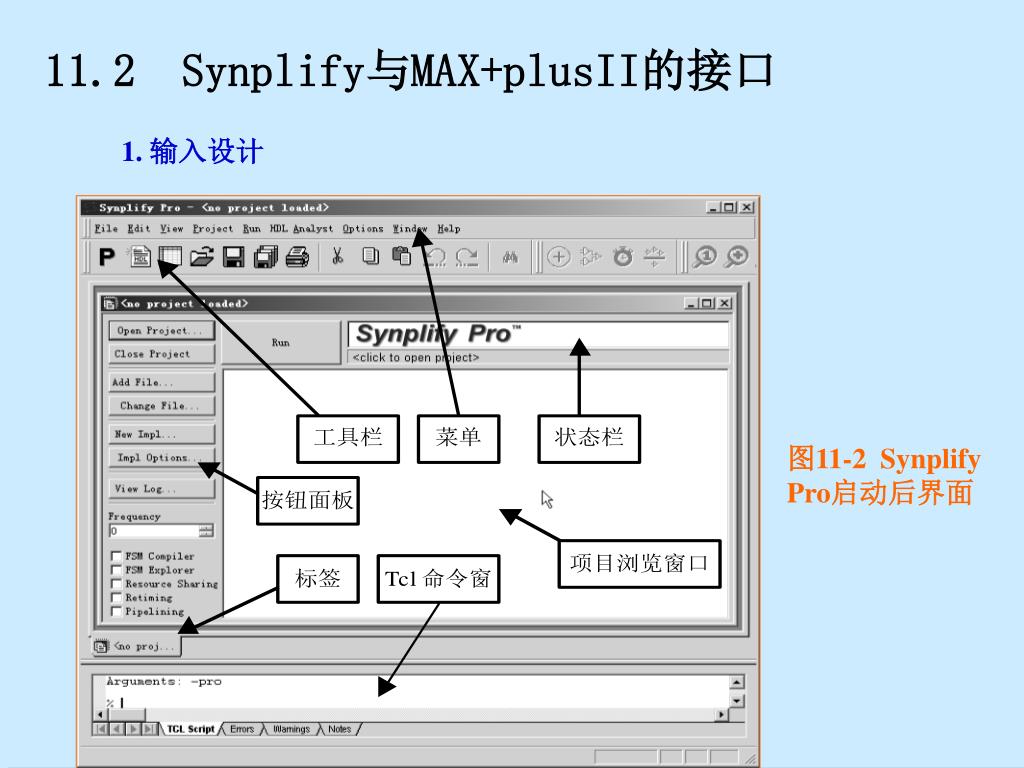

  3. 11.2 Synplify与MAX+plusII的接口 1. 输入设计 图11-2 Synplify Pro启动后界面

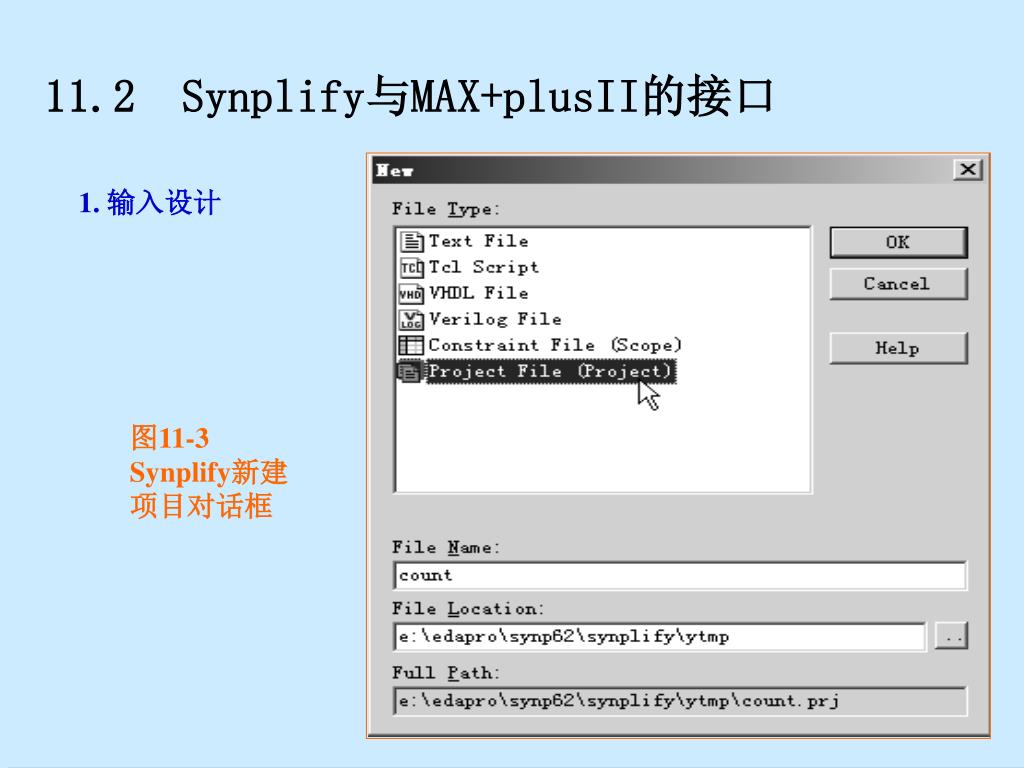

  4. 11.2 Synplify与MAX+plusII的接口 1. 输入设计 图11-3 Synplify新建项目对话框

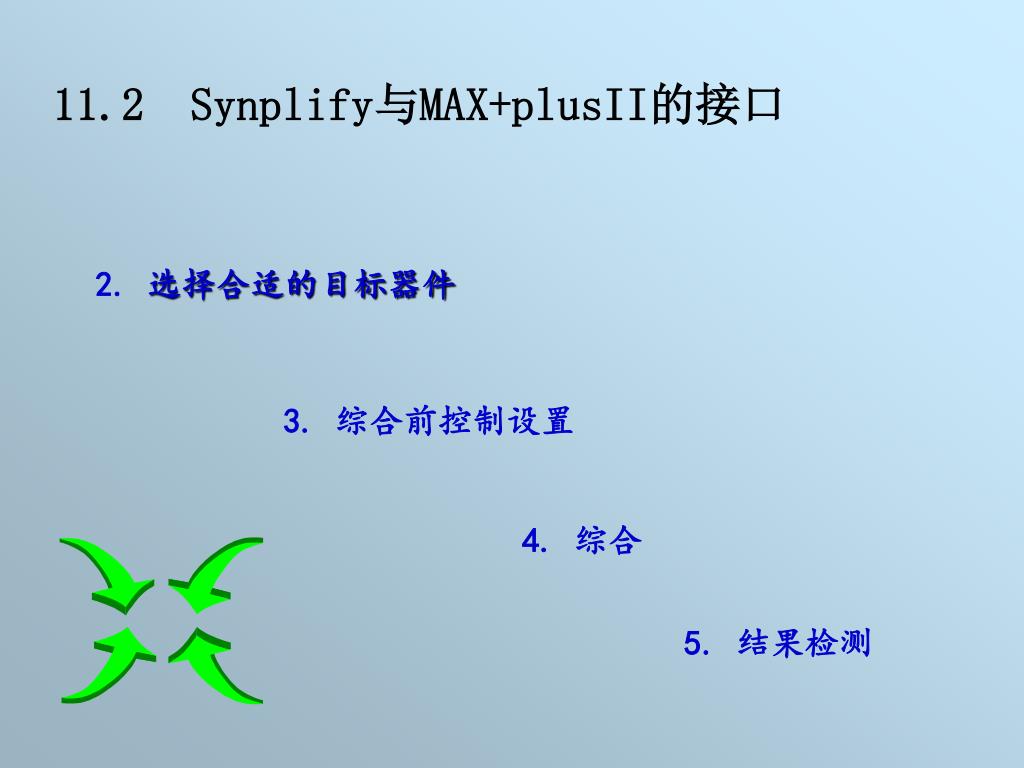

  5. 11.2 Synplify与MAX+plusII的接口 2. 选择合适的目标器件 3. 综合前控制设置 4. 综合 5. 结果检测

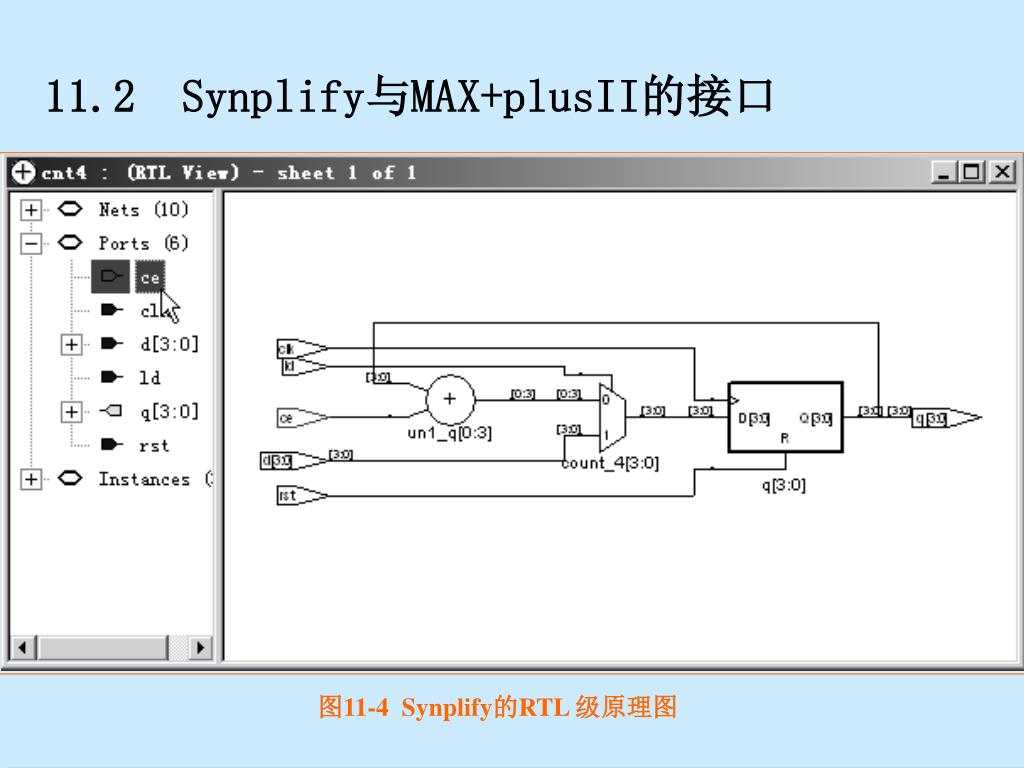

  6. 11.2 Synplify与MAX+plusII的接口 图11-4 Synplify的RTL 级原理图

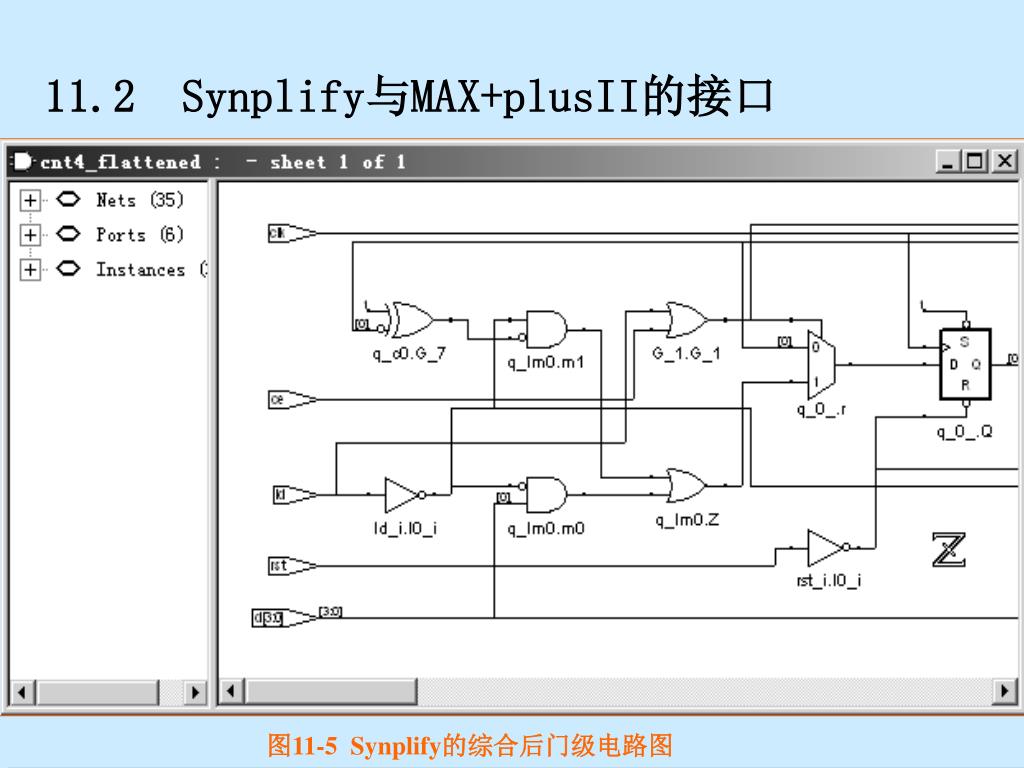

  7. 11.2 Synplify与MAX+plusII的接口 图11-5 Synplify的综合后门级电路图

  8. 【例11-1】 library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity cnt4 is port (d : in std_logic_vector (3 downto 0); ld, ce, clk, rst : in std_logic; q : out std_logic_vector (3 downto 0)); end cnt4; architecture behave of cnt4 is signal count : std_logic_vector (3 downto 0); begin process (clk, rst) begin if rst = '1' then count <= (others => '0'); elsif rising_edge(clk) then if ld = '1' then count <= d; elsif ce = '1' then count <= count + 1; end if; end if; end process; q <= count; end behave;

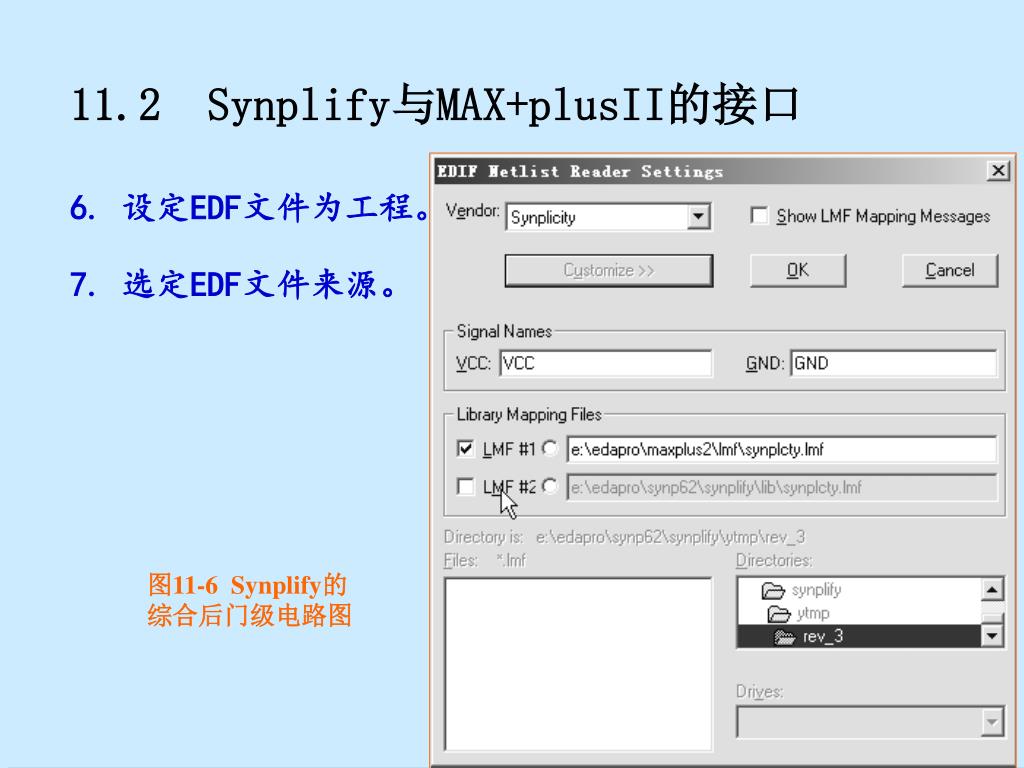

  9. 11.2 Synplify与MAX+plusII的接口 6. 设定EDF文件为工程。 7. 选定EDF文件来源。 图11-6 Synplify的综合后门级电路图

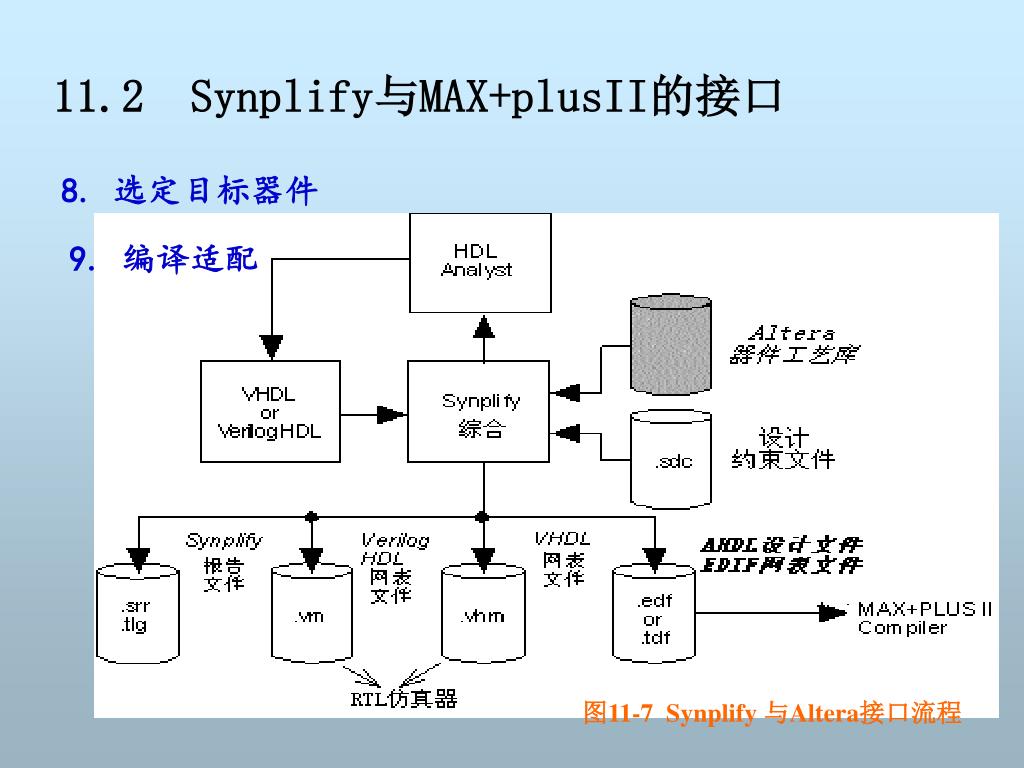

  10. 11.2 Synplify与MAX+plusII的接口 8. 选定目标器件 9. 编译适配 图11-7 Synplify 与Altera接口流程

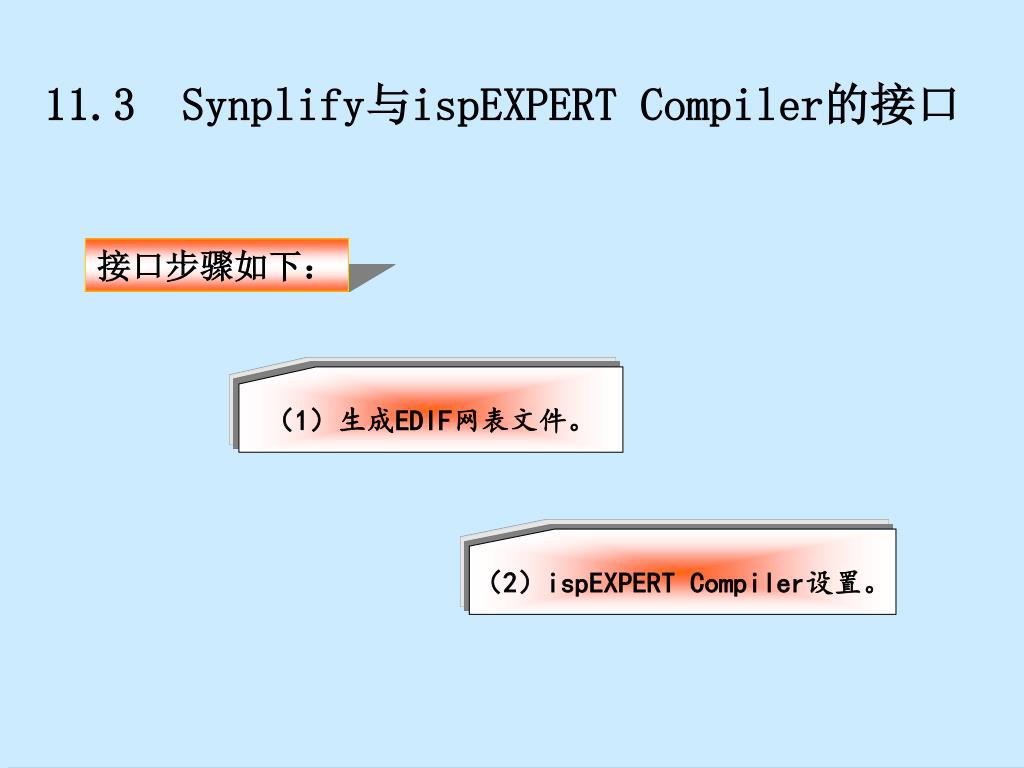

  11. 11.3 Synplify与ispEXPERT Compiler的接口 接口步骤如下: (1)生成EDIF网表文件。 (2)ispEXPERT Compiler设置。

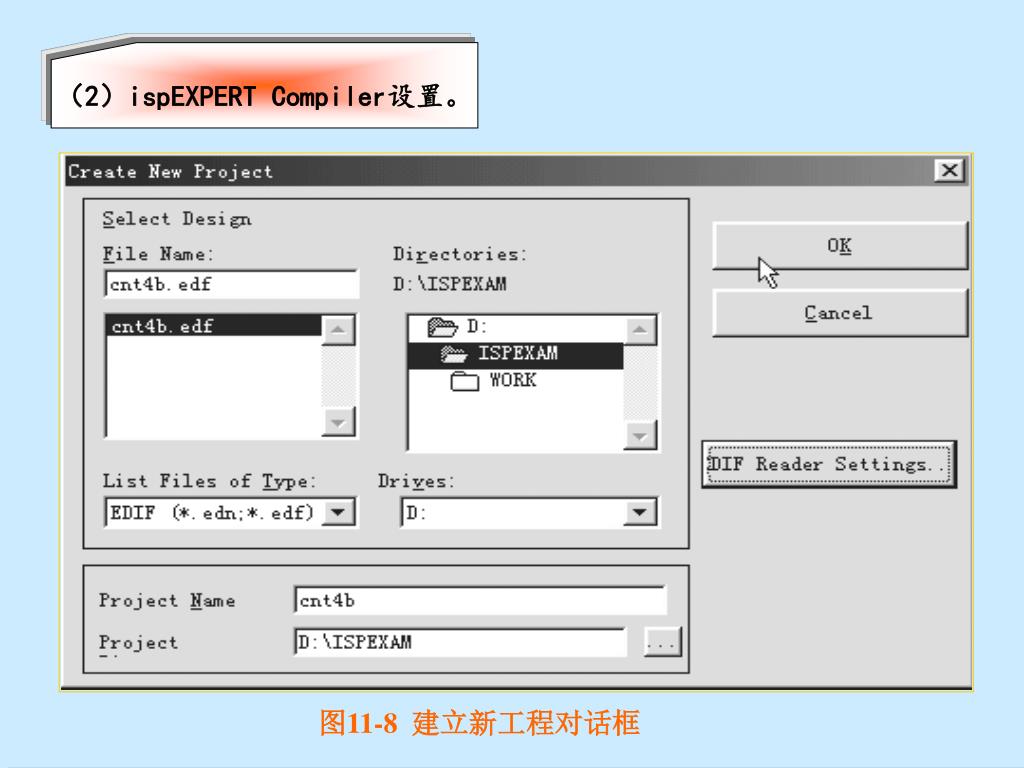

  12. (2)ispEXPERT Compiler设置。 图11-8 建立新工程对话框

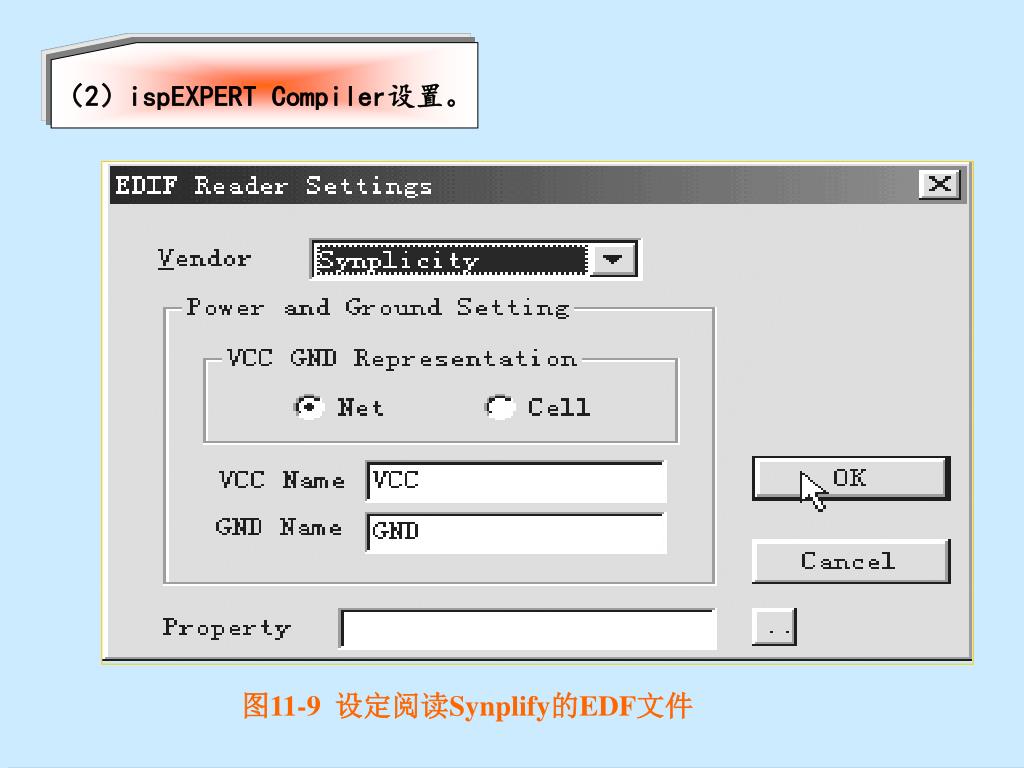

  13. (2)ispEXPERT Compiler设置。 图11-9 设定阅读Synplify的EDF文件

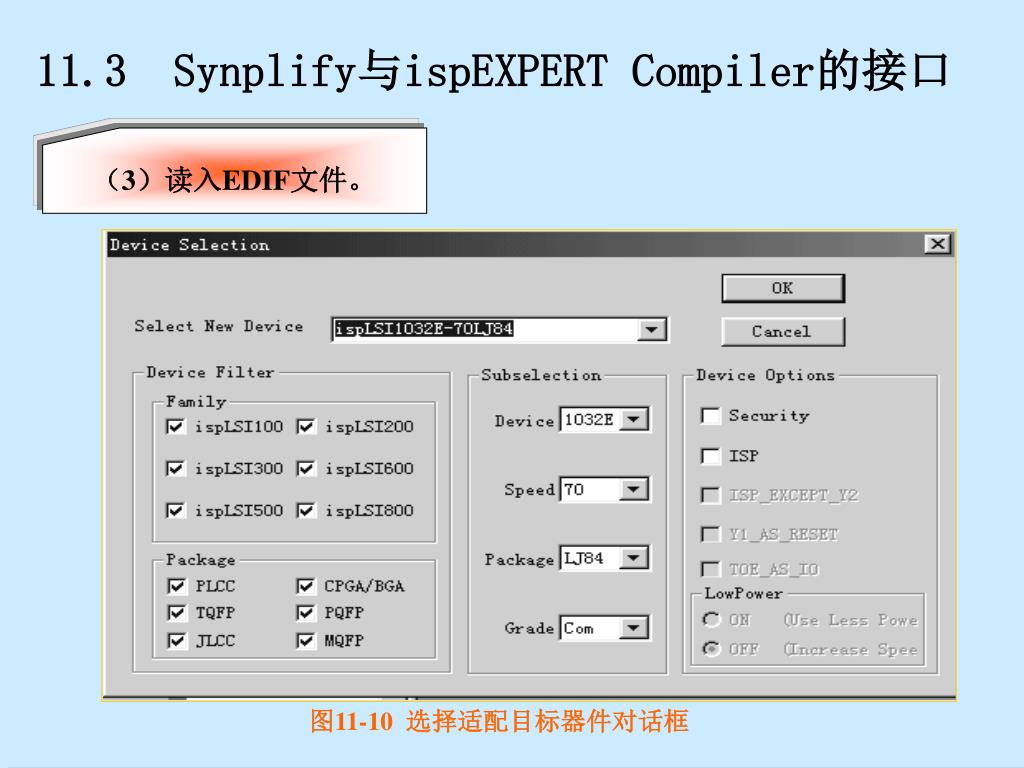

  14. 11.3 Synplify与ispEXPERT Compiler的接口 (3)读入EDIF文件。 图11-10 选择适配目标器件对话框

  15. 11.3 Synplify与ispEXPERT Compiler的接口 (4)选定目标器件。 (5)引脚锁定。 图11-11 芯片引脚锁定对话框

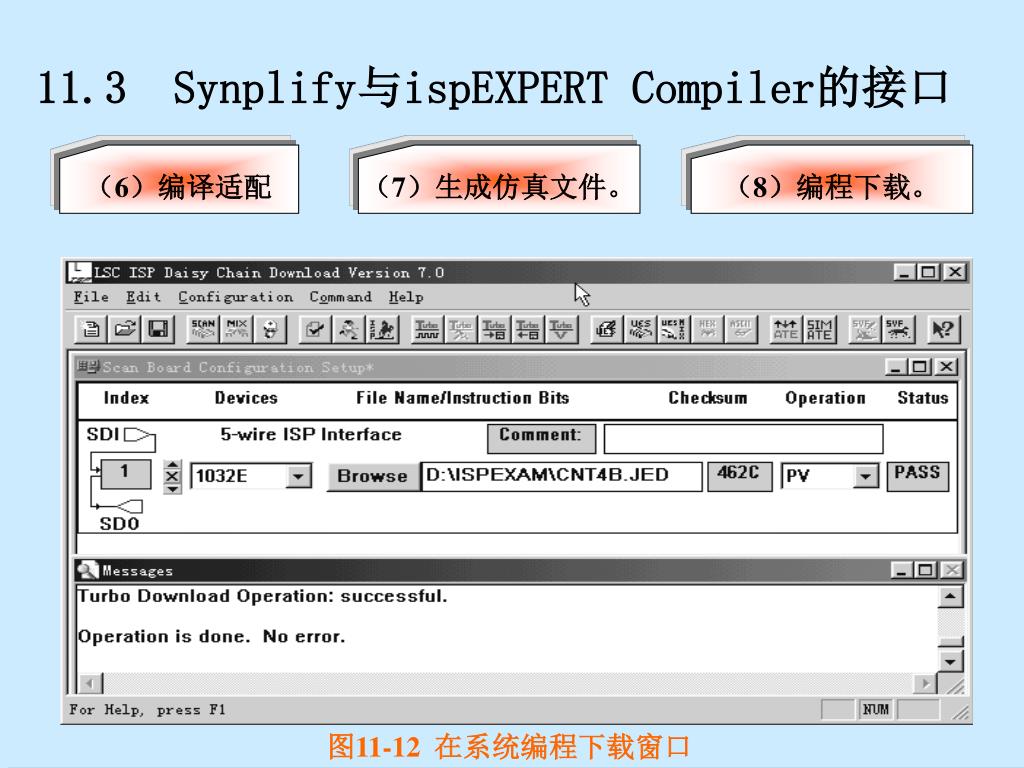

  16. 11.3 Synplify与ispEXPERT Compiler的接口 (6)编译适配 (7)生成仿真文件。 (8)编程下载。 图11-12 在系统编程下载窗口

  17. 11.4 ModelSim与MAX+plusII的接口 ModelSim支持下列语言标准: IEEE VHDL’87和’93标准: IEEE Std. 1076-’87 & ‘93。 VHDL VHDL多值逻辑系统标准:IEEE 1164-1993。 VHDL标准数学程序包: IEEE 1076.2-1996。

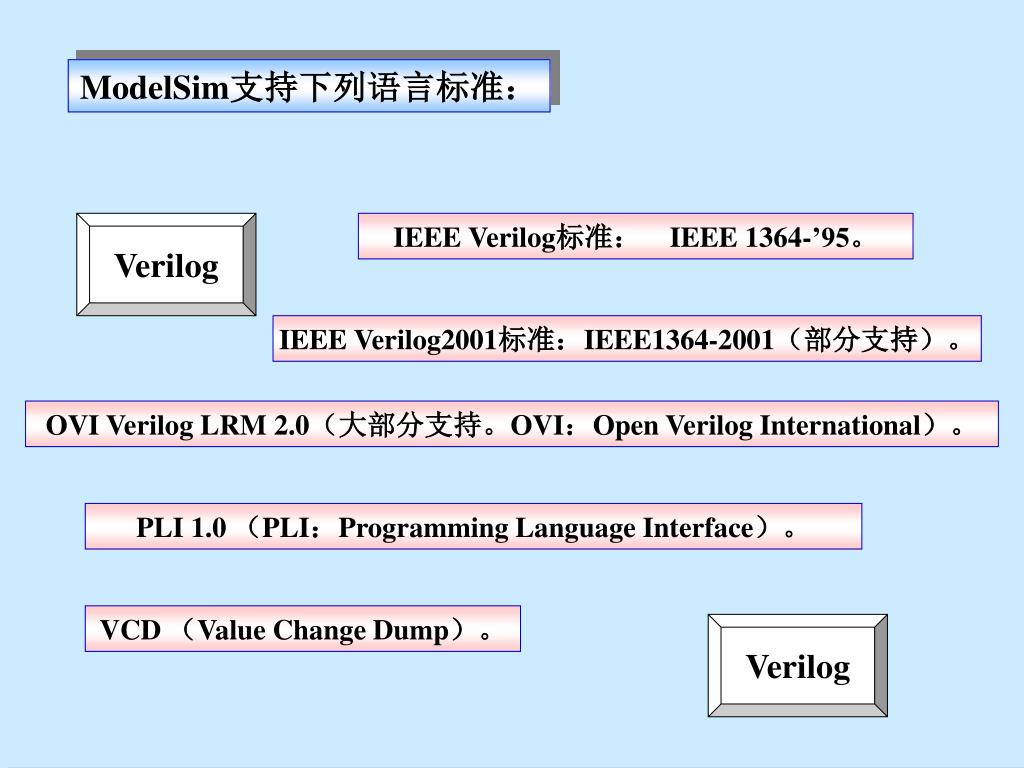

  18. ModelSim支持下列语言标准: Verilog IEEE Verilog标准: IEEE 1364-’95。 IEEE Verilog2001标准:IEEE1364-2001(部分支持)。 OVI Verilog LRM 2.0(大部分支持。OVI:Open Verilog International)。 PLI 1.0 (PLI:Programming Language Interface)。 VCD (Value Change Dump)。 Verilog

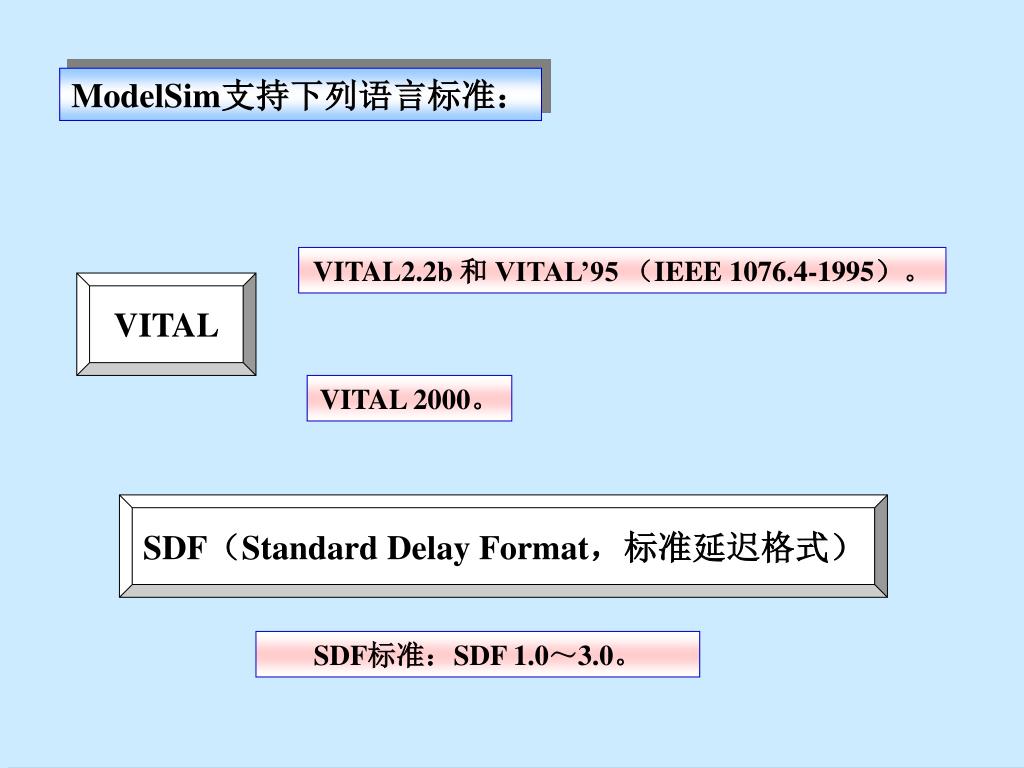

  19. ModelSim支持下列语言标准: VITAL2.2b 和 VITAL’95 (IEEE 1076.4-1995)。 VITAL VITAL 2000。 SDF(Standard Delay Format,标准延迟格式) SDF标准:SDF 1.0~3.0。

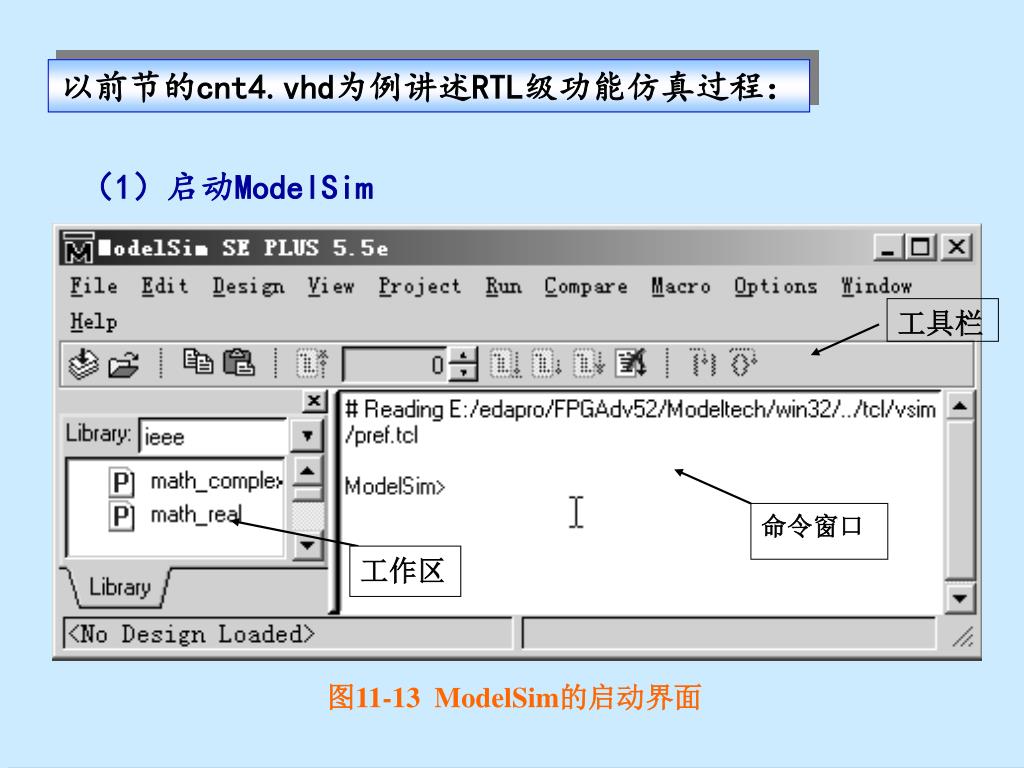

  20. 以前节的cnt4.vhd为例讲述RTL级功能仿真过程: (1)启动ModelSim 工具栏 命令窗口 工作区 图11-13 ModelSim的启动界面

  21. 以前节的cnt4.vhd为例讲述RTL级功能仿真过程: 2. 建立仿真工程项目 图11-14 ModelSim的Create Project对话框

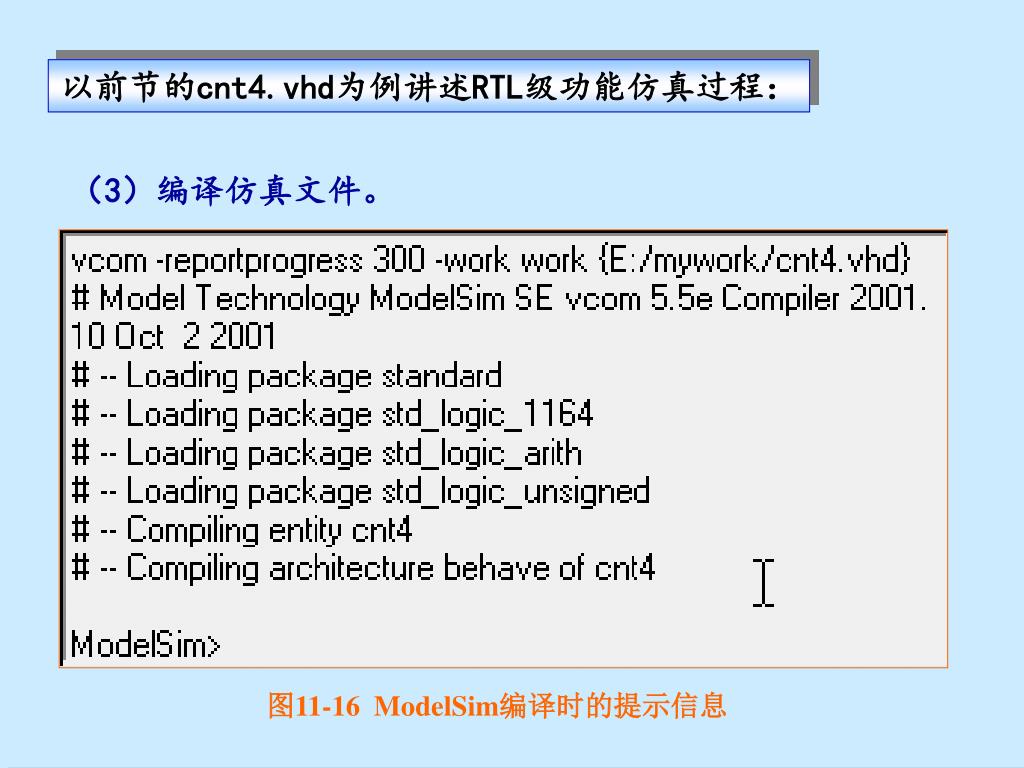

  22. 以前节的cnt4.vhd为例讲述RTL级功能仿真过程: (3)编译仿真文件。 图11-16 ModelSim编译时的提示信息

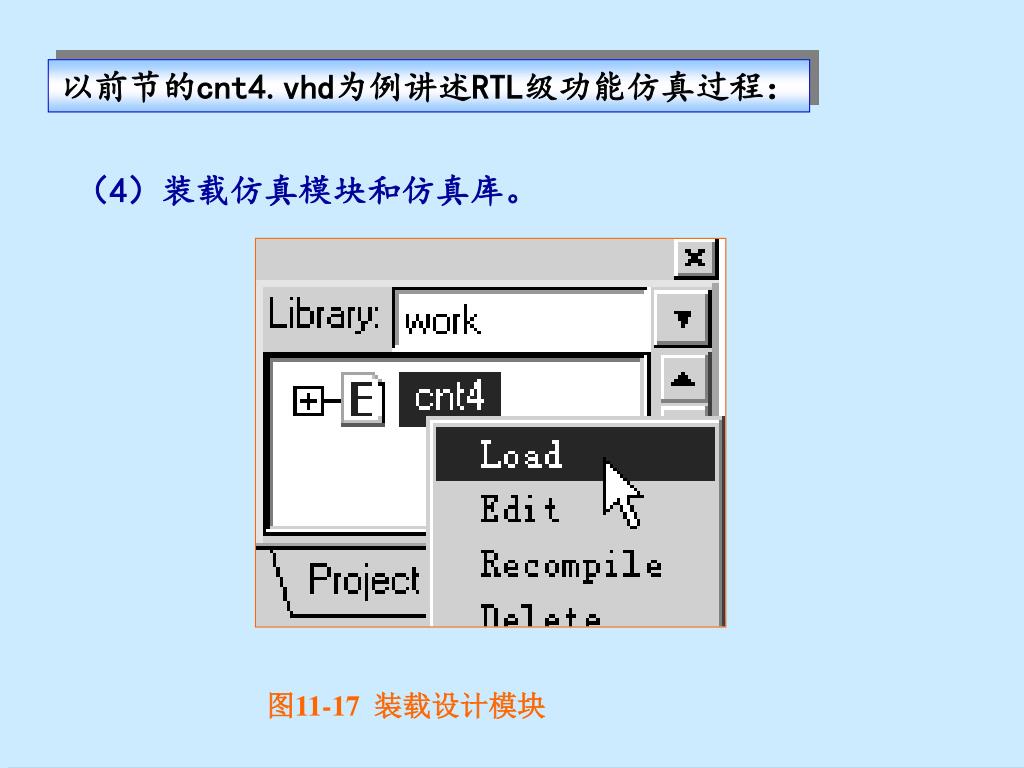

  23. 以前节的cnt4.vhd为例讲述RTL级功能仿真过程: (4)装载仿真模块和仿真库。 图11-17 装载设计模块

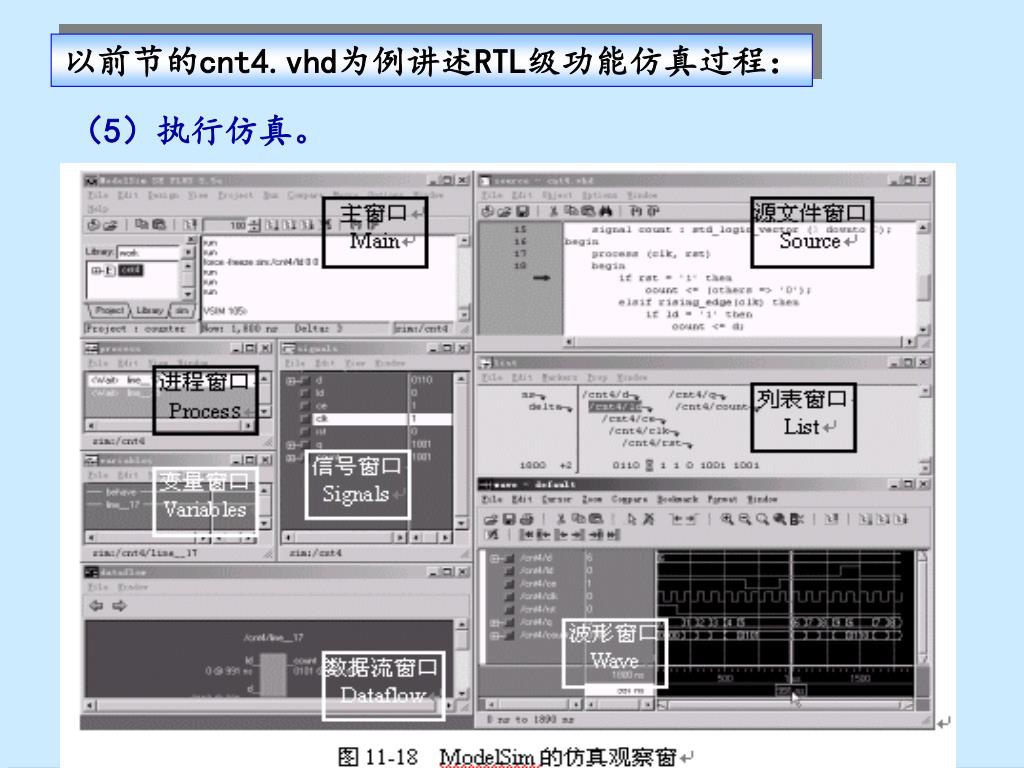

  24. 以前节的cnt4.vhd为例讲述RTL级功能仿真过程: (5)执行仿真。

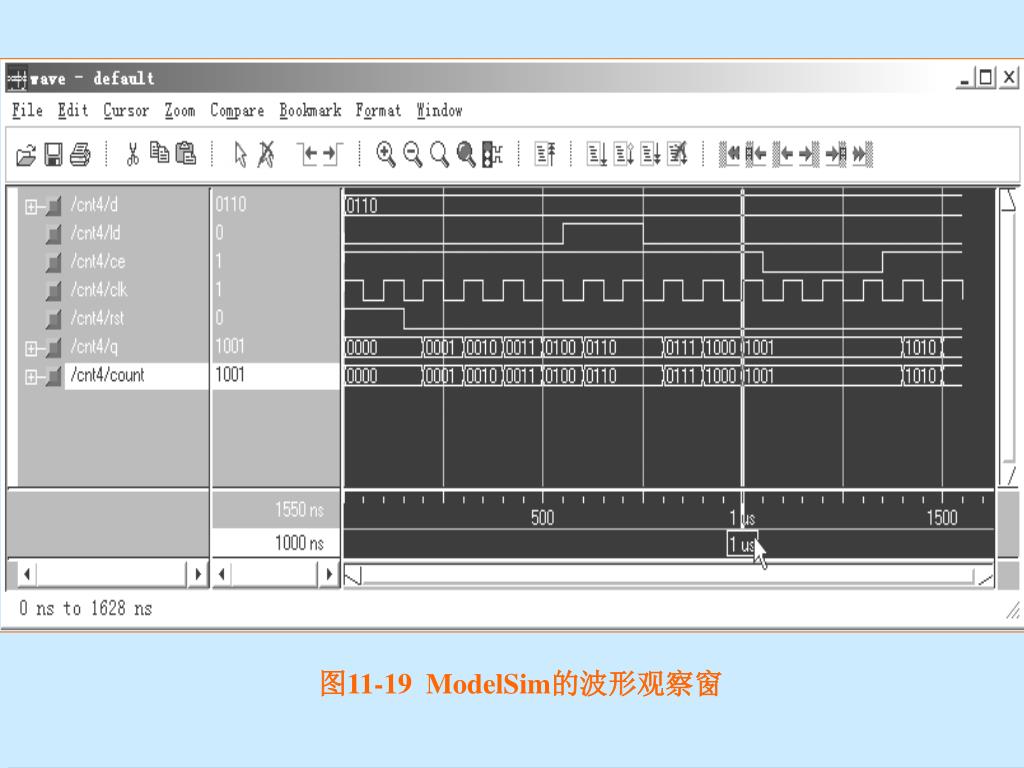

  25. 图11-19 ModelSim的波形观察窗

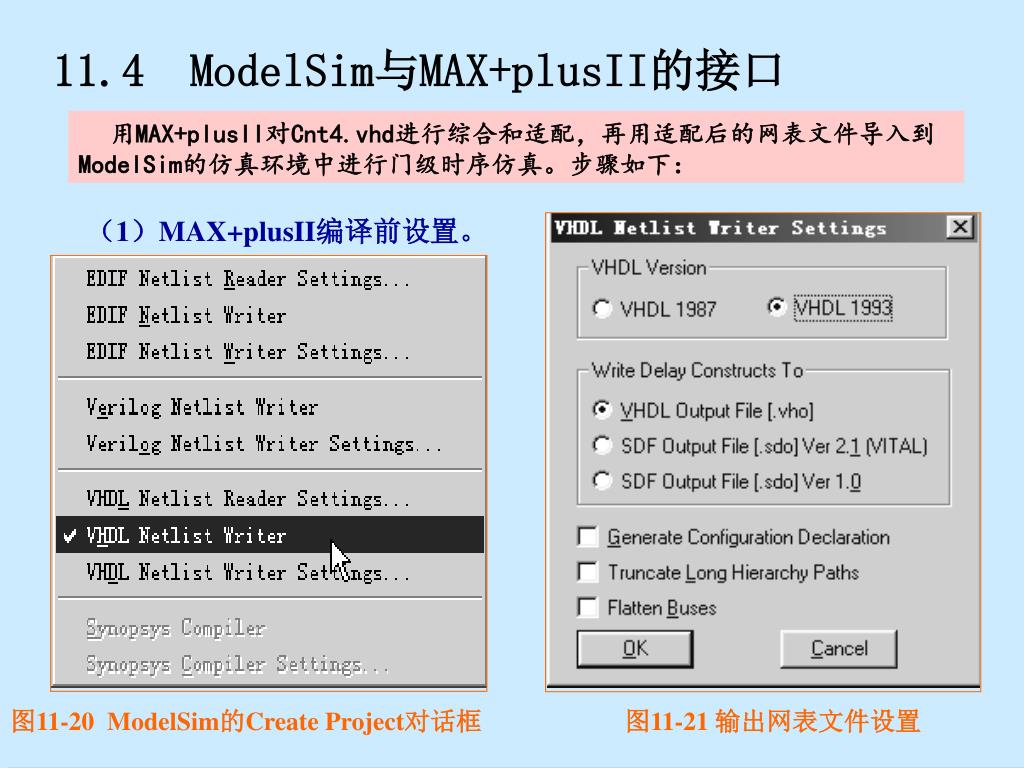

  26. 11.4 ModelSim与MAX+plusII的接口 用MAX+plusII对Cnt4.vhd进行综合和适配,再用适配后的网表文件导入到ModelSim的仿真环境中进行门级时序仿真。步骤如下: (1)MAX+plusII编译前设置。 图11-20 ModelSim的Create Project对话框 图11-21 输出网表文件设置

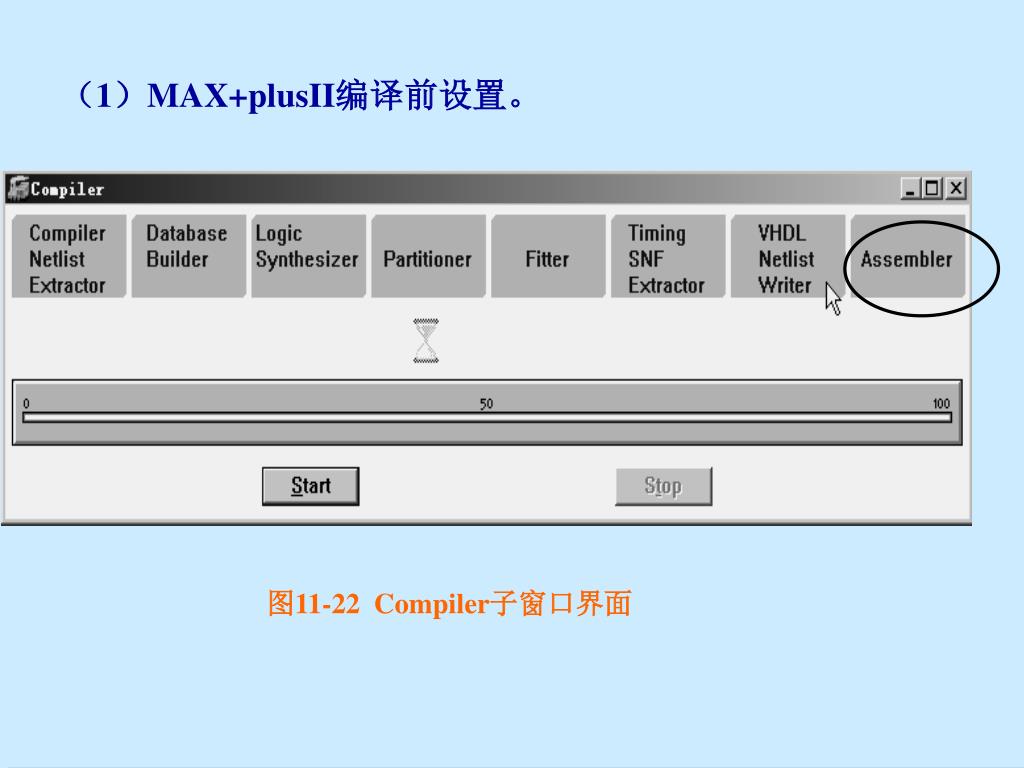

  27. (1)MAX+plusII编译前设置。 图11-22 Compiler子窗口界面

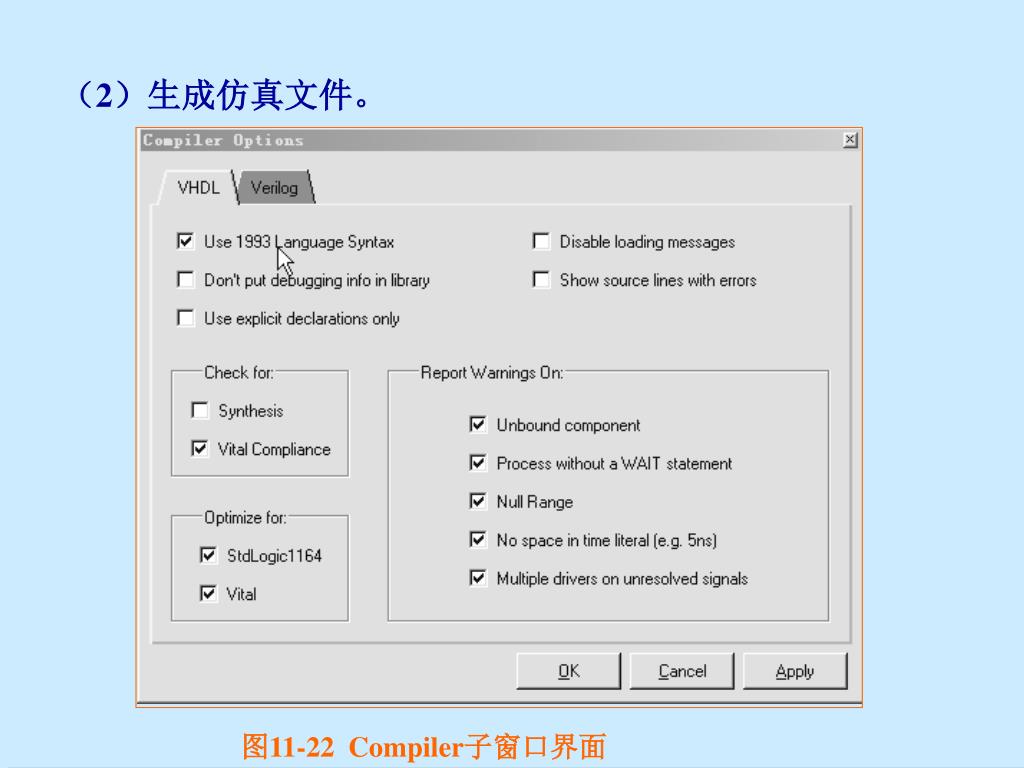

  28. (2)生成仿真文件。 图11-22 Compiler子窗口界面

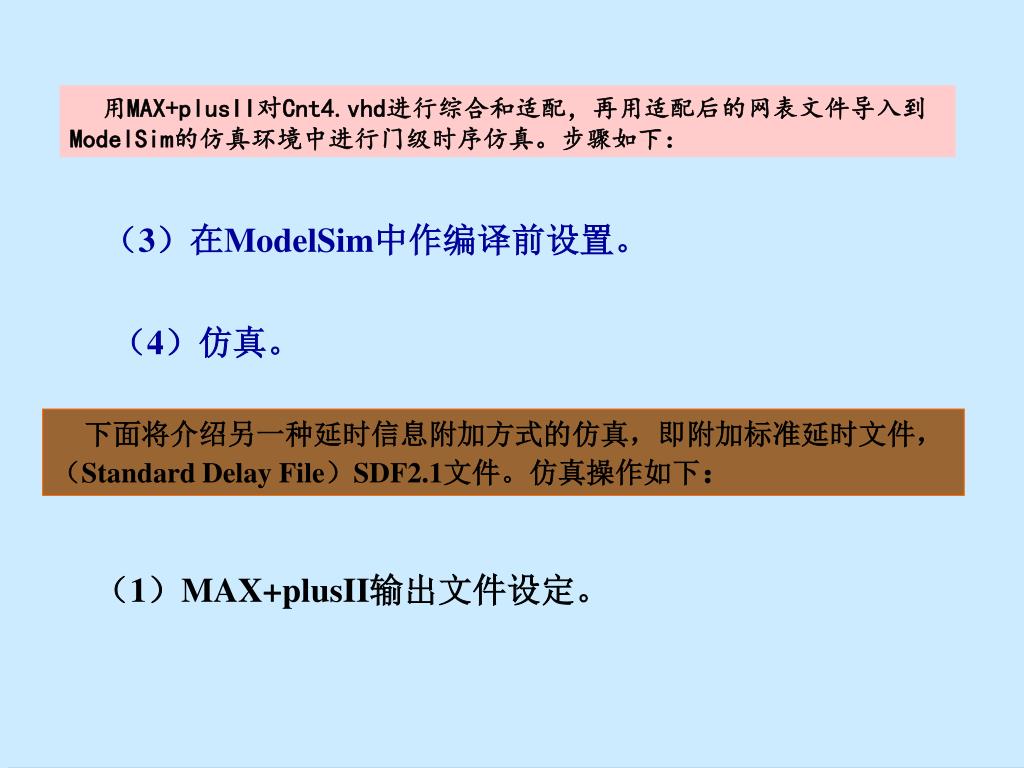

  29. 用MAX+plusII对Cnt4.vhd进行综合和适配,再用适配后的网表文件导入到ModelSim的仿真环境中进行门级时序仿真。步骤如下:用MAX+plusII对Cnt4.vhd进行综合和适配,再用适配后的网表文件导入到ModelSim的仿真环境中进行门级时序仿真。步骤如下: (3)在ModelSim中作编译前设置。 (4)仿真。 下面将介绍另一种延时信息附加方式的仿真,即附加标准延时文件,(Standard Delay File)SDF2.1文件。仿真操作如下: (1)MAX+plusII输出文件设定。

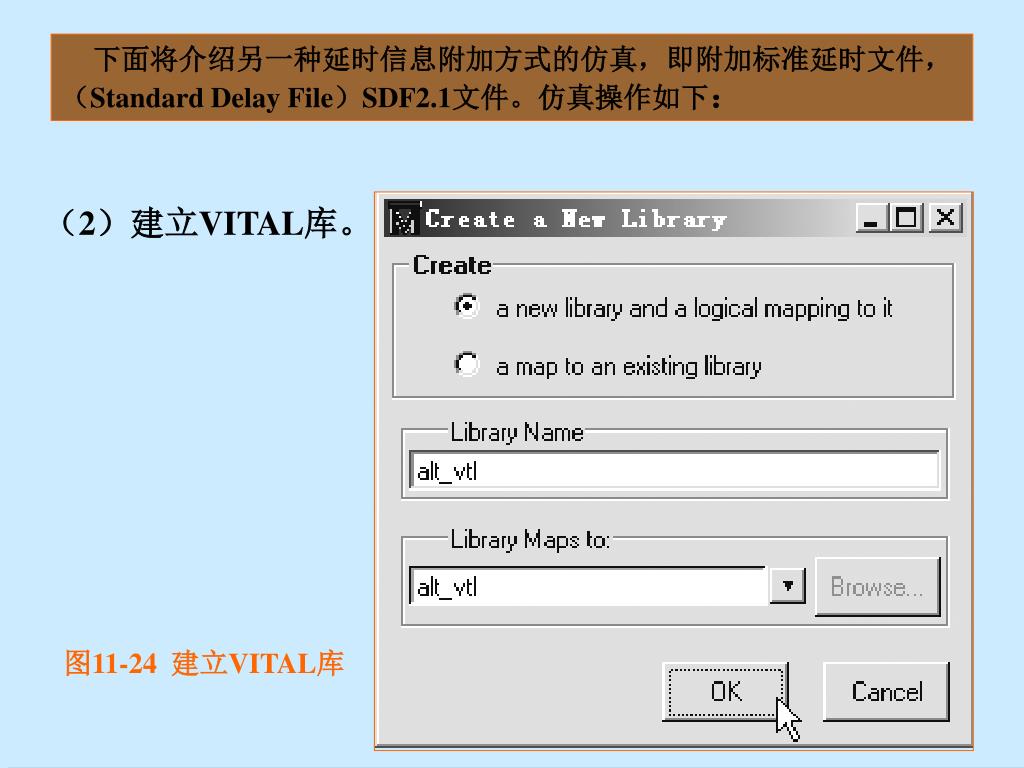

  30. 下面将介绍另一种延时信息附加方式的仿真,即附加标准延时文件,(Standard Delay File)SDF2.1文件。仿真操作如下: (2)建立VITAL库。 图11-24 建立VITAL库

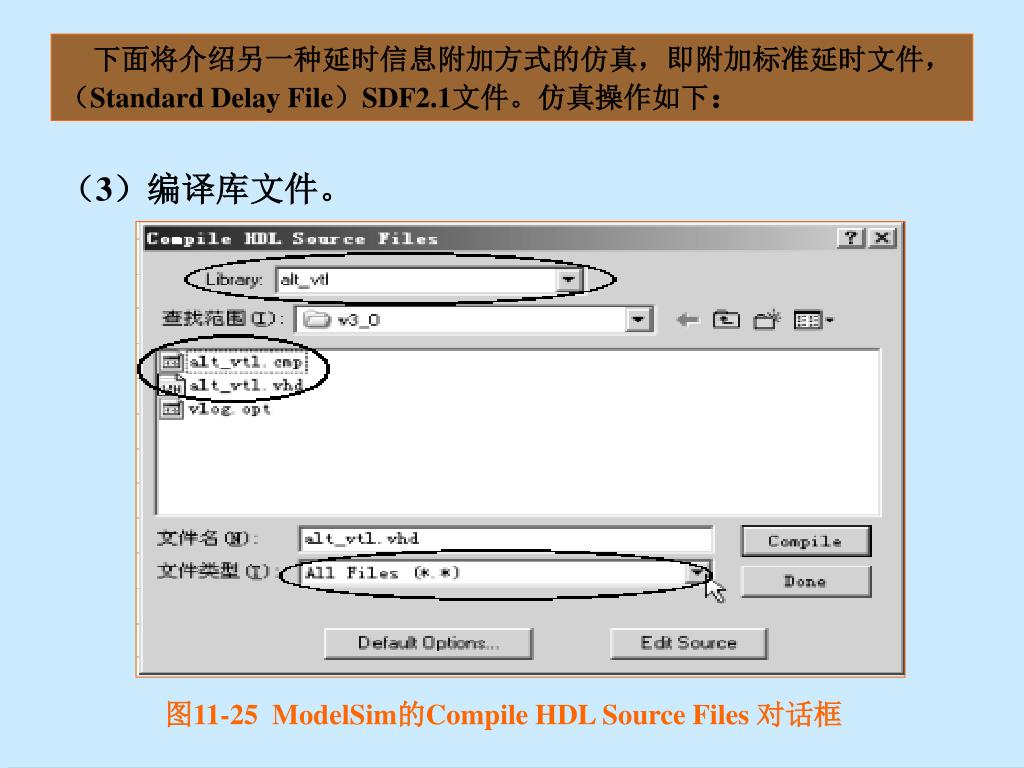

  31. 下面将介绍另一种延时信息附加方式的仿真,即附加标准延时文件,(Standard Delay File)SDF2.1文件。仿真操作如下: (3)编译库文件。 图11-25 ModelSim的Compile HDL Source Files 对话框

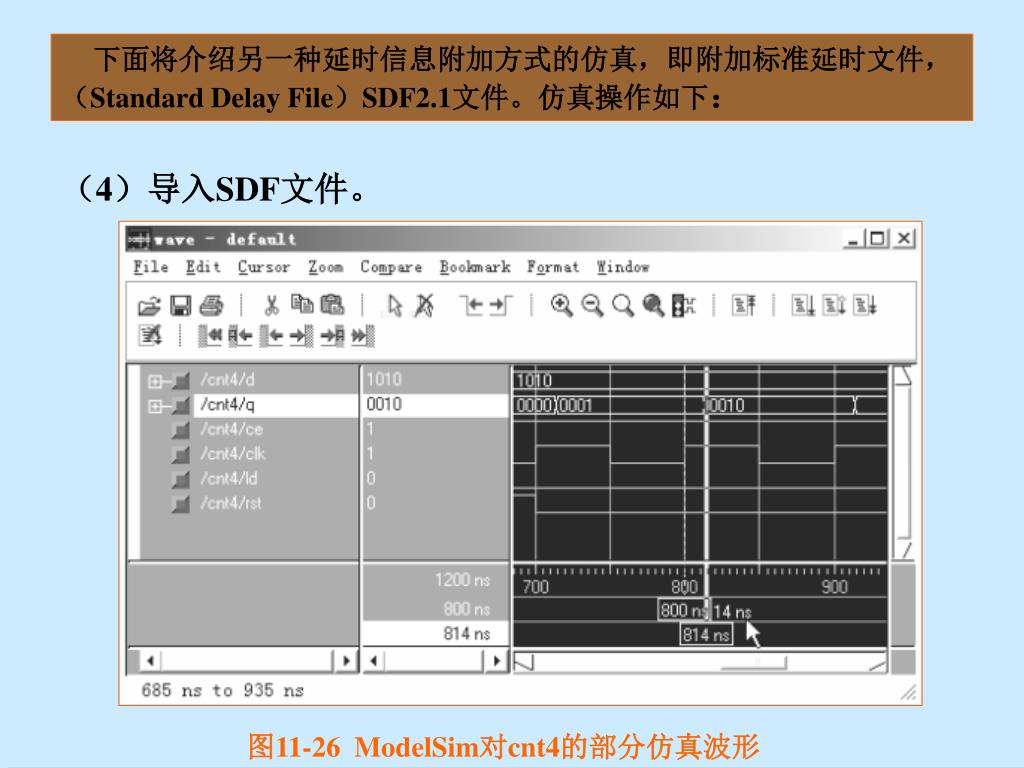

  32. 下面将介绍另一种延时信息附加方式的仿真,即附加标准延时文件,(Standard Delay File)SDF2.1文件。仿真操作如下: (4)导入SDF文件。 图11-26 ModelSim对cnt4的部分仿真波形

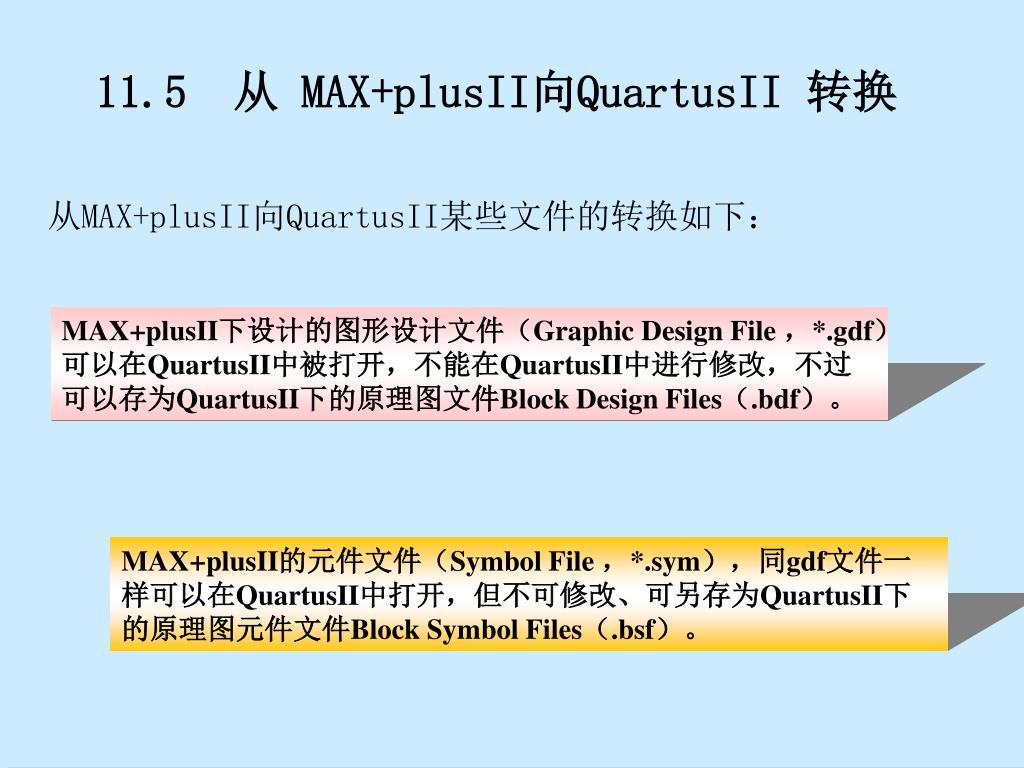

  33. 11.5 从 MAX+plusII向QuartusII 转换 从MAX+plusII向QuartusII某些文件的转换如下: MAX+plusII下设计的图形设计文件(Graphic Design File ,*.gdf)可以在QuartusII中被打开,不能在QuartusII中进行修改,不过可以存为QuartusII下的原理图文件Block Design Files(.bdf)。 MAX+plusII的元件文件(Symbol File ,*.sym),同gdf文件一样可以在QuartusII中打开,但不可修改、可另存为QuartusII下的原理图元件文件Block Symbol Files(.bsf)。

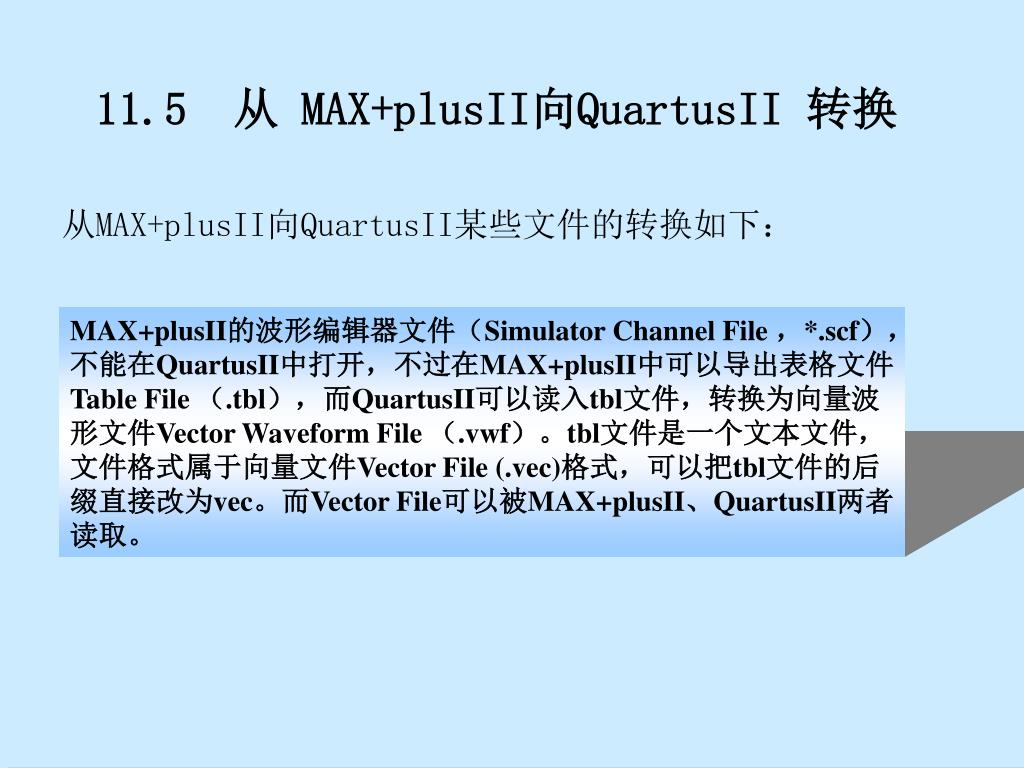

  34. 11.5 从 MAX+plusII向QuartusII 转换 从MAX+plusII向QuartusII某些文件的转换如下: MAX+plusII的波形编辑器文件(Simulator Channel File ,*.scf),不能在QuartusII中打开,不过在MAX+plusII中可以导出表格文件Table File (.tbl),而QuartusII可以读入tbl文件,转换为向量波形文件Vector Waveform File (.vwf)。tbl文件是一个文本文件,文件格式属于向量文件Vector File (.vec)格式,可以把tbl文件的后缀直接改为vec。而Vector File可以被MAX+plusII、QuartusII两者读取。

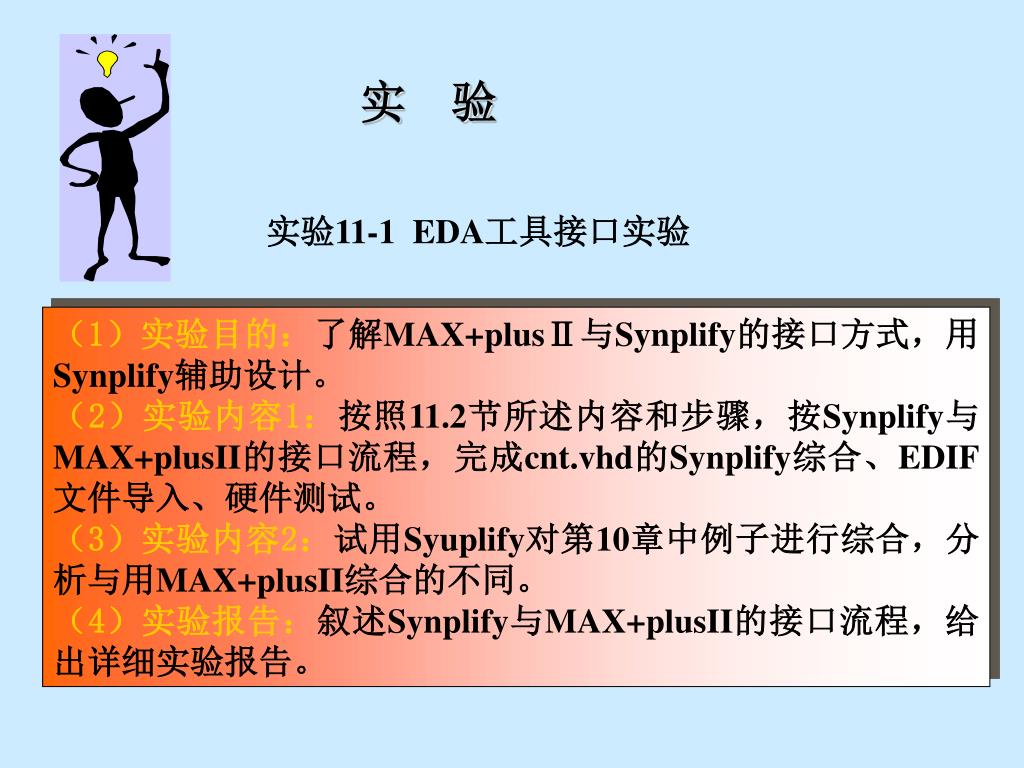

  35. 实 验 实验11-1 EDA工具接口实验 (1)实验目的:了解MAX+plusⅡ与Synplify的接口方式,用Synplify辅助设计。 (2)实验内容1:按照11.2节所述内容和步骤,按Synplify与MAX+plusII的接口流程,完成cnt.vhd的Synplify综合、EDIF文件导入、硬件测试。 (3)实验内容2:试用Syuplify对第10章中例子进行综合,分析与用MAX+plusII综合的不同。 (4)实验报告:叙述Synplify与MAX+plusII的接口流程,给出详细实验报告。
