  1. 数字电子技术 湖南计算机高等专科学校李中发 胡锦 制作

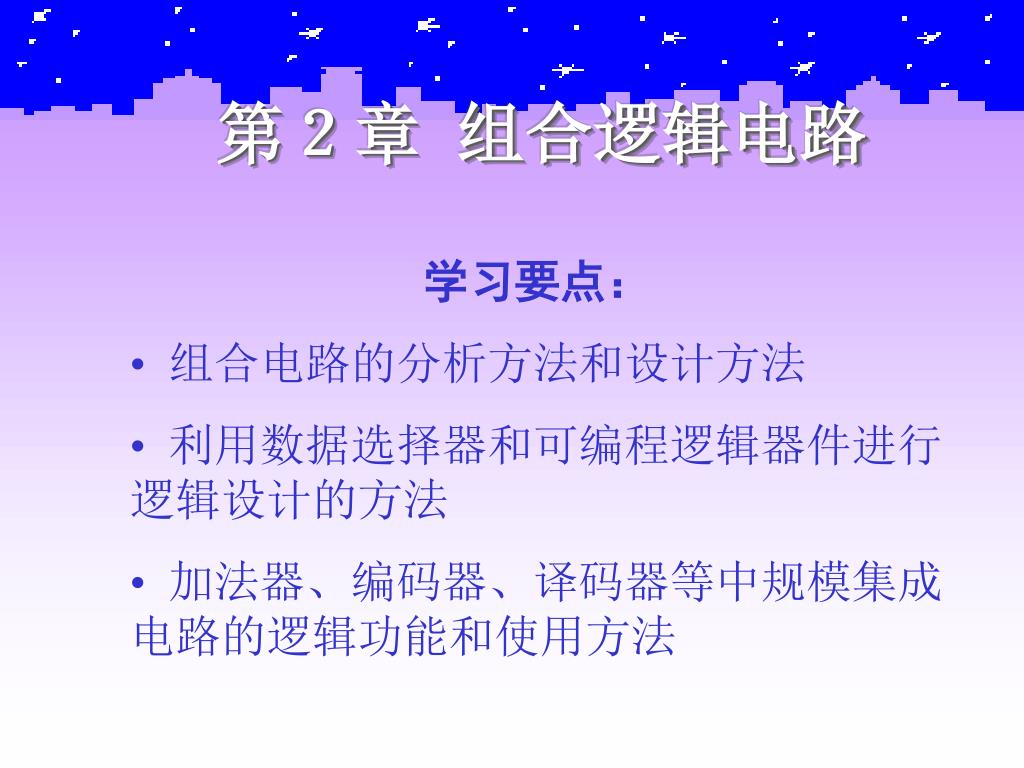

  2. 第２章 组合逻辑电路 • 学习要点： • 组合电路的分析方法和设计方法 • 利用数据选择器和可编程逻辑器件进行　　　　　　　逻辑设计的方法 • 加法器、编码器、译码器等中规模集成电路的逻辑功能和使用方法

  3. 第２章 组合逻辑电路 2.1组合逻辑电路的分析与设计方法 2.2 加法器 2.3 数值比较器 2.4 编码器 2.5 译码器 2.6 数据选择器 2.7 数据分配器 2.8 只读存储器(ROM) 2.9 可编程逻辑器件(PLD) 退出

  4. ２.1 组合逻辑电路的分析与设计方法 2.1.1 组合逻辑电路的分析方法 2.1.2 组合逻辑电路的设计方法 2.1.3 组合逻辑电路中的竞争冒险 退出

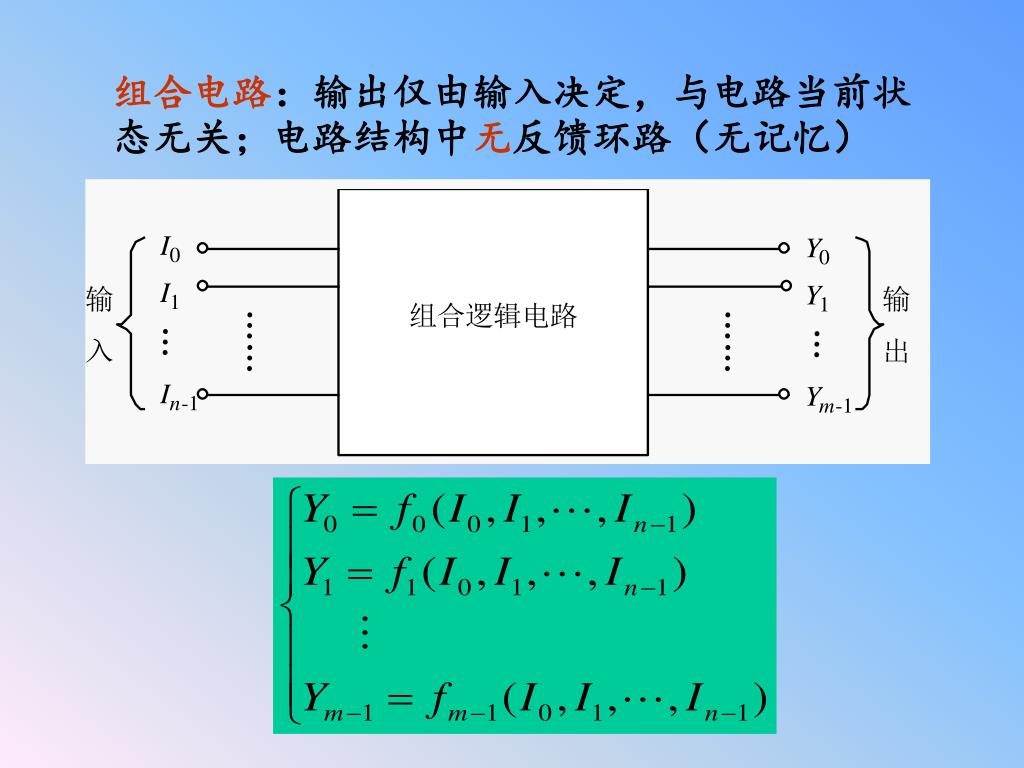

  5. 组合电路：输出仅由输入决定，与电路当前状态无关；电路结构中无反馈环路（无记忆）组合电路：输出仅由输入决定，与电路当前状态无关；电路结构中无反馈环路（无记忆）

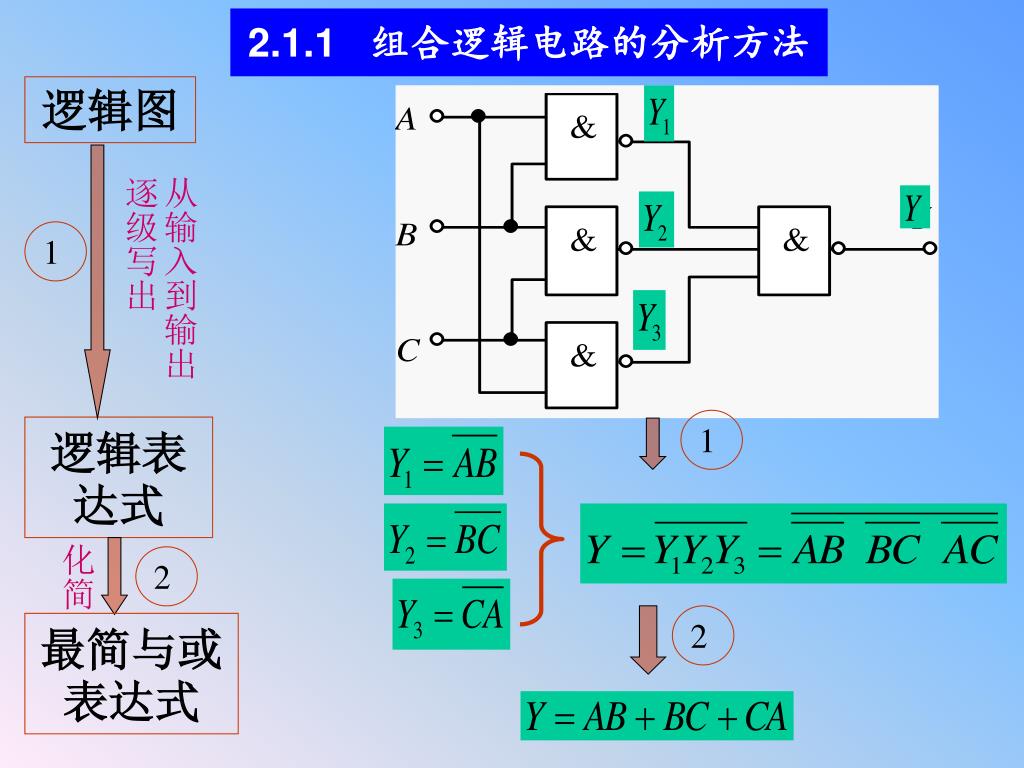

  6. 2.1.1 组合逻辑电路的分析方法 逻辑图 从输入到输出逐级写出 1 1 逻辑表达式 化简 2 2 最简与或表达式

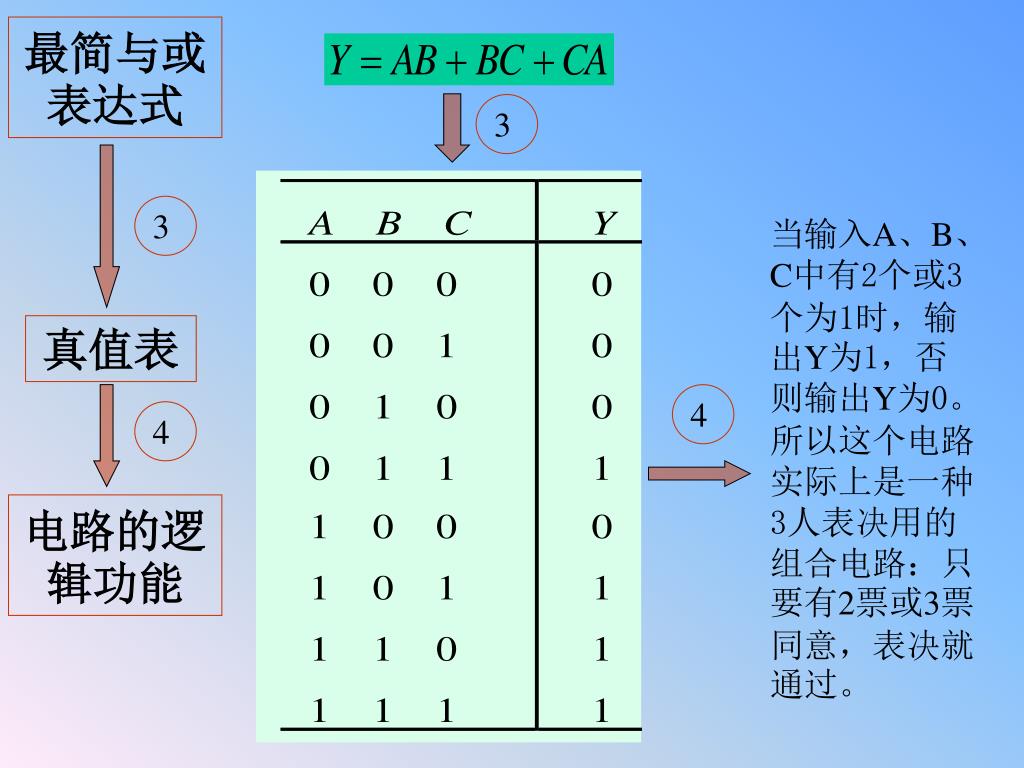

  7. 最简与或表达式 3 3 当输入A、B、C中有2个或3个为1时，输出Y为1，否则输出Y为0。所以这个电路实际上是一种3人表决用的组合电路：只要有2票或3票同意，表决就通过。 真值表 4 4 电路的逻辑功能

  8. 例： 逻辑图 逻辑表达式 最简与或表达式

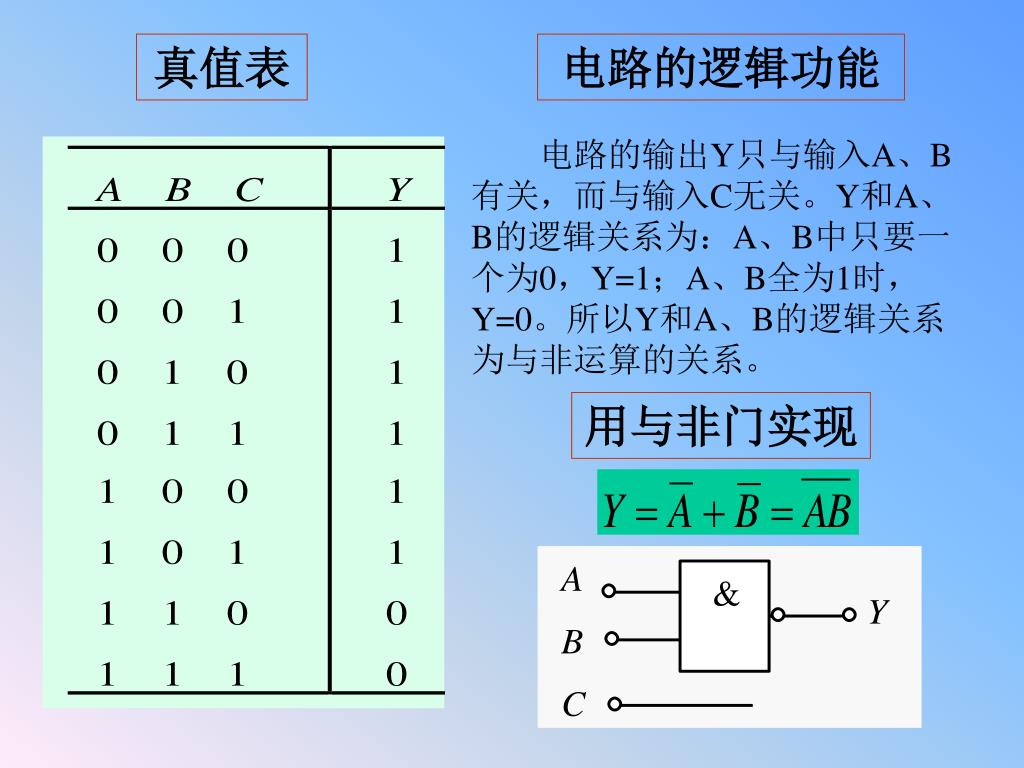

  9. 真值表 电路的逻辑功能 　　电路的输出Y只与输入A、B有关，而与输入C无关。Y和A、B的逻辑关系为：A、B中只要一个为0，Y=1；A、B全为1时，Y=0。所以Y和A、B的逻辑关系为与非运算的关系。 用与非门实现

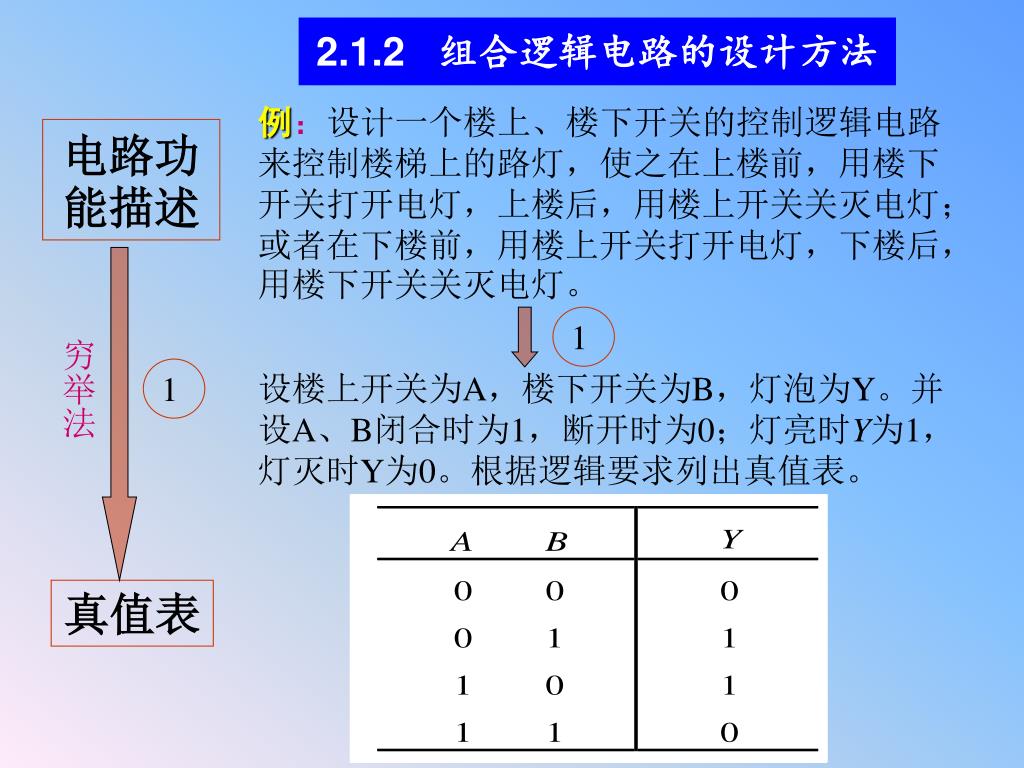

  10. 2.1.2 组合逻辑电路的设计方法 例：设计一个楼上、楼下开关的控制逻辑电路来控制楼梯上的路灯，使之在上楼前，用楼下开关打开电灯，上楼后，用楼上开关关灭电灯；或者在下楼前，用楼上开关打开电灯，下楼后，用楼下开关关灭电灯。 电路功能描述 1 穷举法 1 设楼上开关为A，楼下开关为B，灯泡为Y。并设A、B闭合时为1，断开时为0；灯亮时Y为1，灯灭时Y为0。根据逻辑要求列出真值表。 真值表

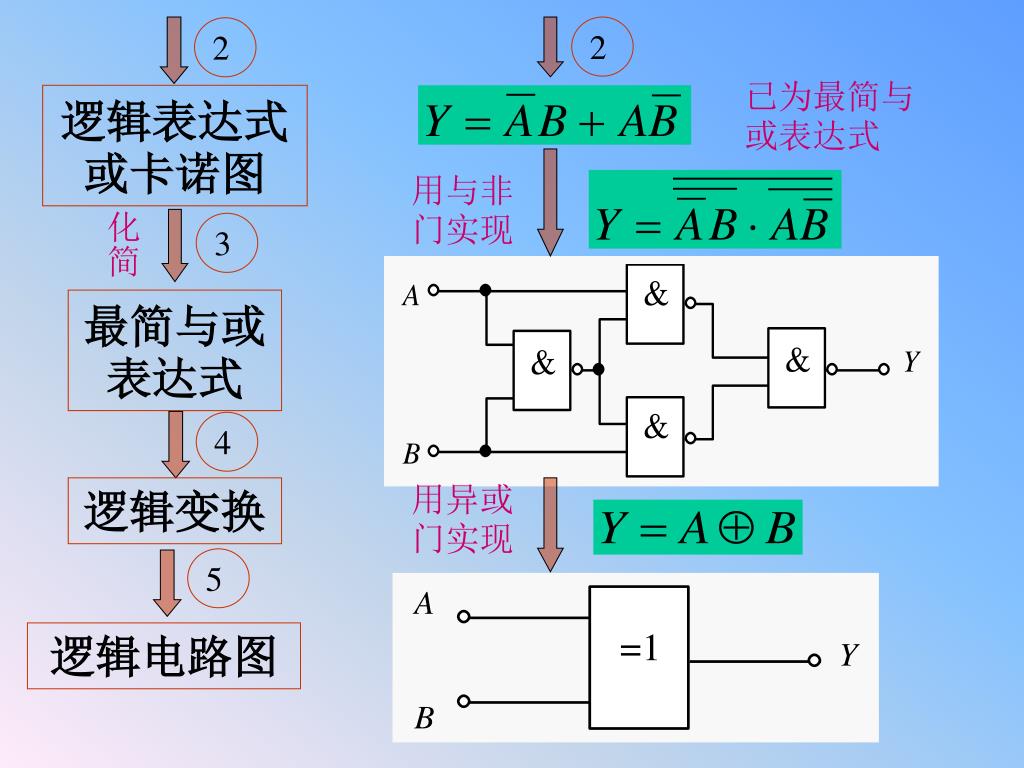

  11. 2 2 已为最简与或表达式 逻辑表达式或卡诺图 用与非门实现 化简 3 最简与或表达式 4 用异或门实现 逻辑变换 5 逻辑电路图

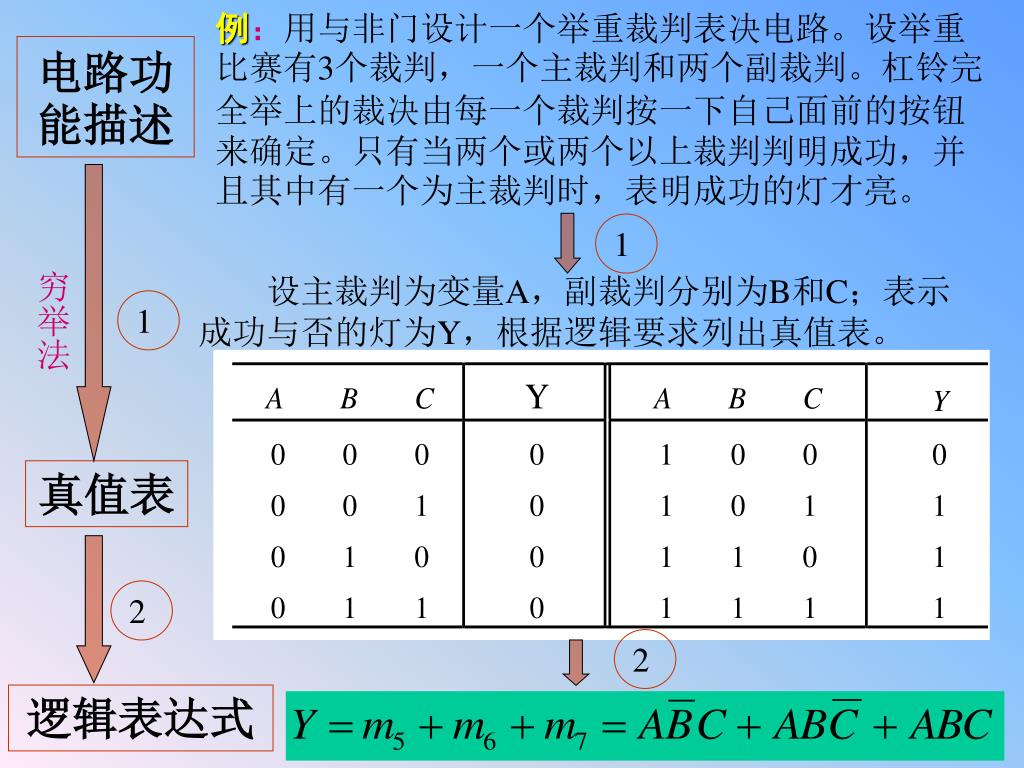

  12. 例：用与非门设计一个举重裁判表决电路。设举重比赛有3个裁判，一个主裁判和两个副裁判。杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定。只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。例：用与非门设计一个举重裁判表决电路。设举重比赛有3个裁判，一个主裁判和两个副裁判。杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定。只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。 电路功能描述 1 穷举法 　　设主裁判为变量A，副裁判分别为B和C；表示成功与否的灯为Y，根据逻辑要求列出真值表。 1 真值表 2 2 逻辑表达式

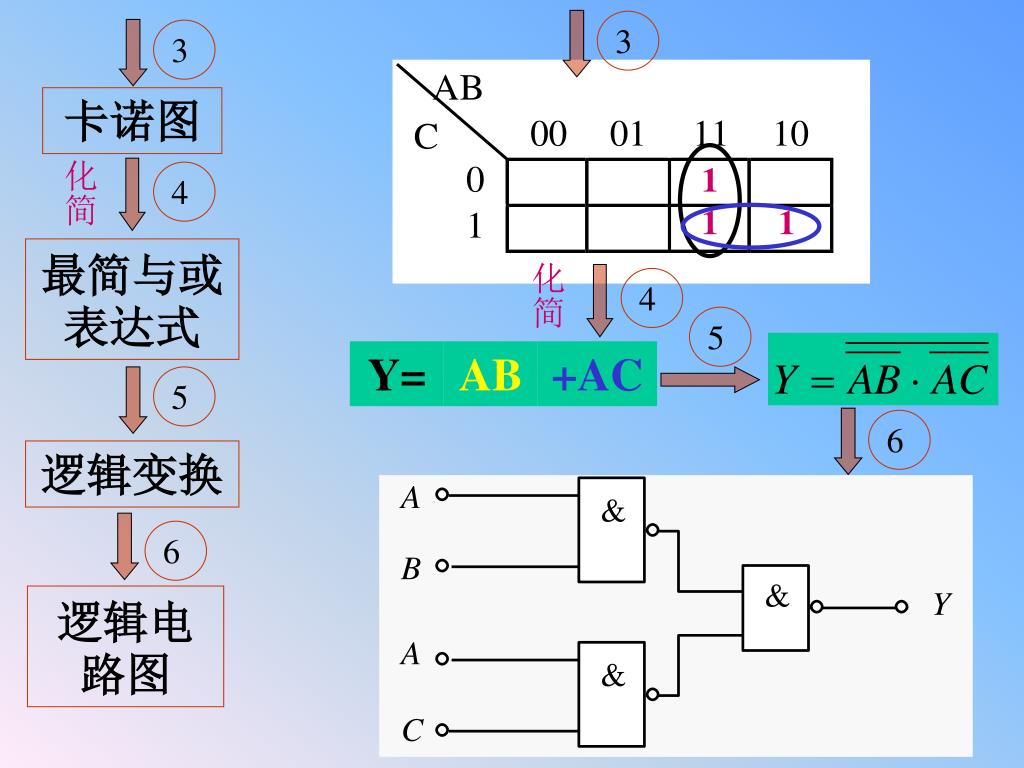

  13. 3 3 卡诺图 化简 1 4 1 1 最简与或表达式 化简 4 5 Y= AB +AC 5 6 逻辑变换 6 逻辑电路图

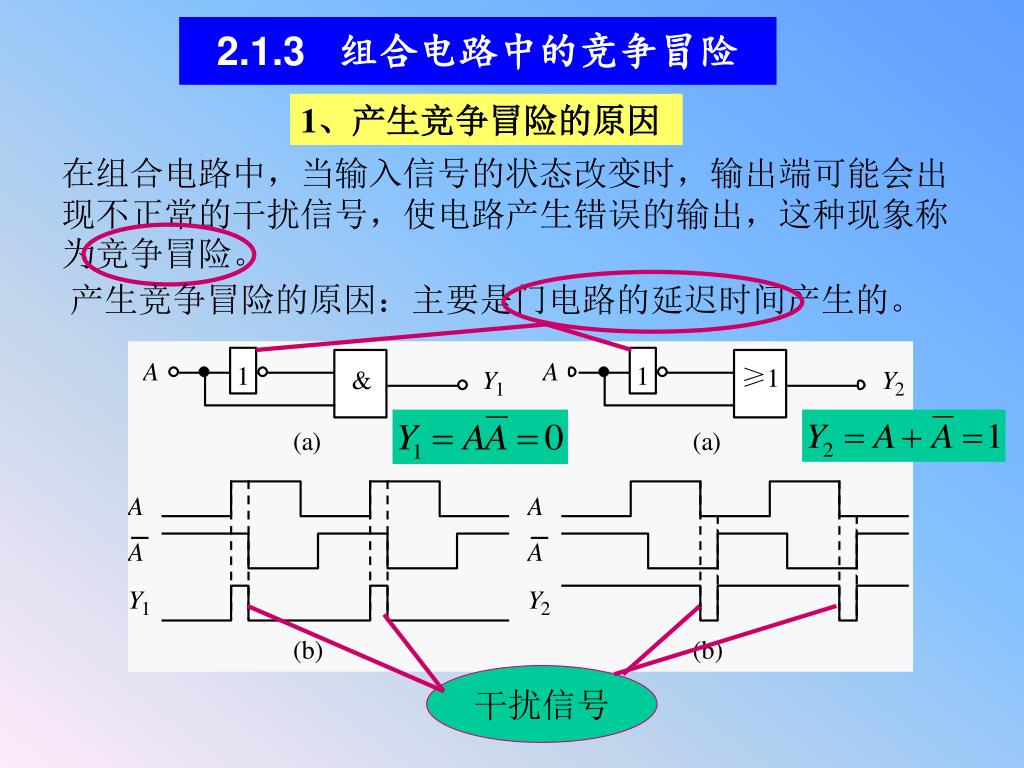

  14. 2.1.3 组合电路中的竞争冒险 1、产生竞争冒险的原因 在组合电路中，当输入信号的状态改变时，输出端可能会出现不正常的干扰信号，使电路产生错误的输出，这种现象称为竞争冒险。 产生竞争冒险的原因：主要是门电路的延迟时间产生的。 干扰信号

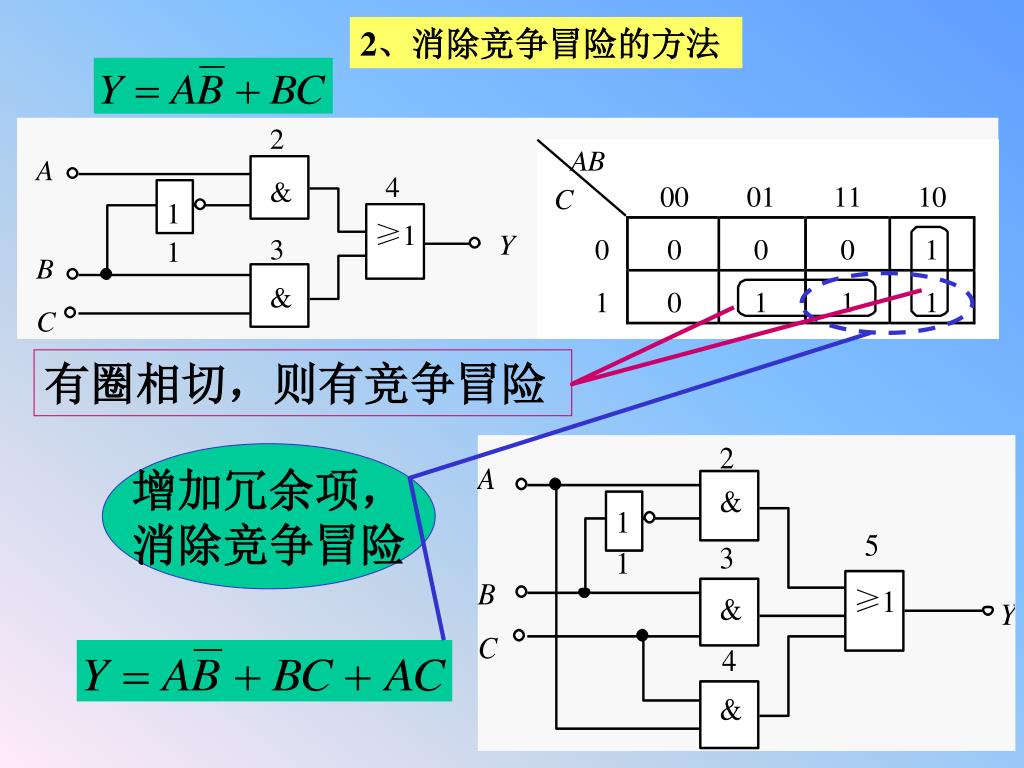

  15. 2、消除竞争冒险的方法 有圈相切，则有竞争冒险 增加冗余项， 消除竞争冒险

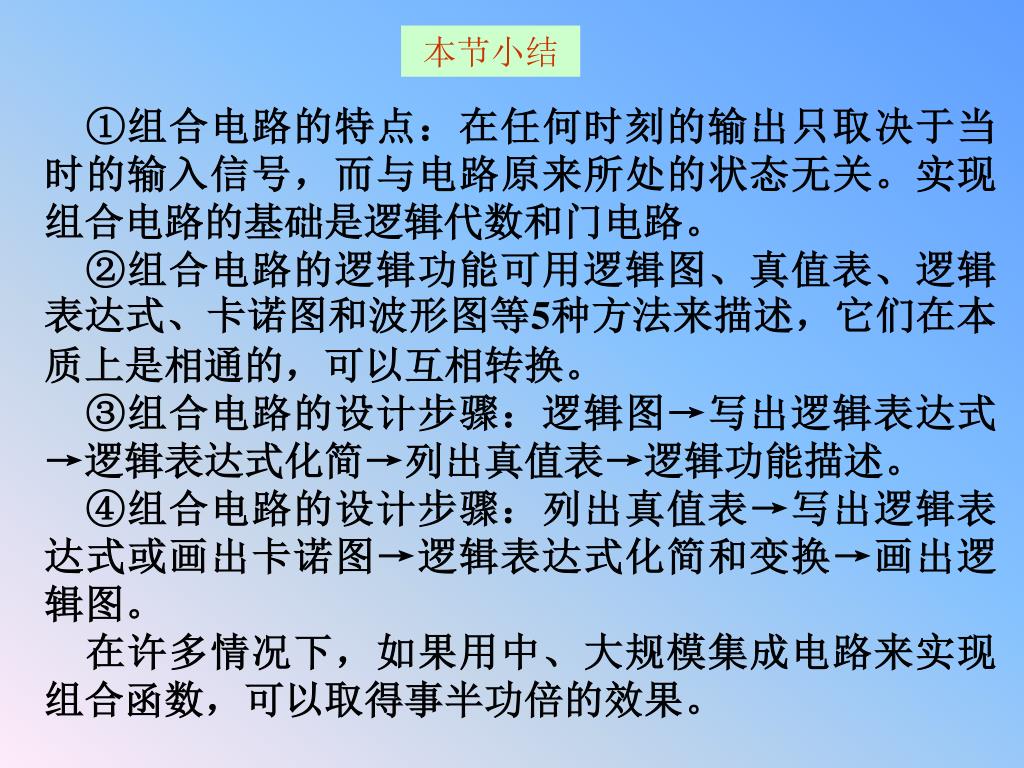

  16. 本节小结 　①组合电路的特点：在任何时刻的输出只取决于当时的输入信号，而与电路原来所处的状态无关。实现组合电路的基础是逻辑代数和门电路。 　②组合电路的逻辑功能可用逻辑图、真值表、逻辑表达式、卡诺图和波形图等5种方法来描述，它们在本质上是相通的，可以互相转换。 　③组合电路的设计步骤：逻辑图→写出逻辑表达式→逻辑表达式化简→列出真值表→逻辑功能描述。 　④组合电路的设计步骤：列出真值表→写出逻辑表达式或画出卡诺图→逻辑表达式化简和变换→画出逻辑图。 　在许多情况下，如果用中、大规模集成电路来实现组合函数，可以取得事半功倍的效果。

  17. ２.2 加法器 2.2.1 半加器和全加器 2.2.2 加法器 2.2.3 加法器的应用 退出

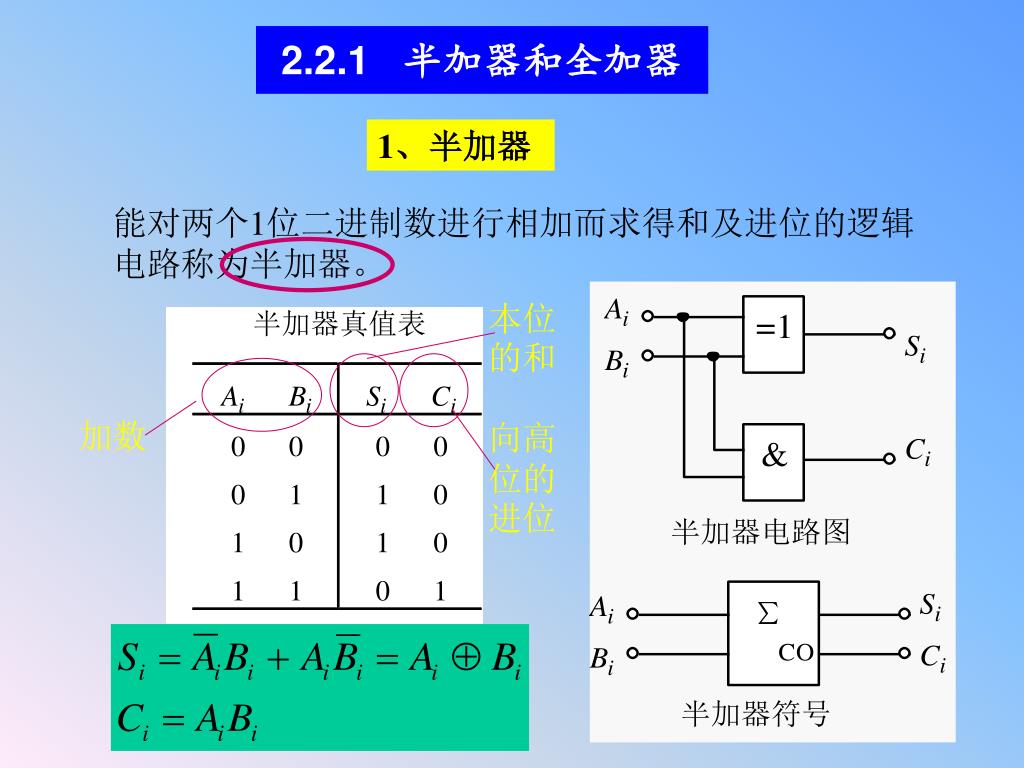

  18. 2.2.1 半加器和全加器 1、半加器 能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。 本位的和 加数 向高位的进位

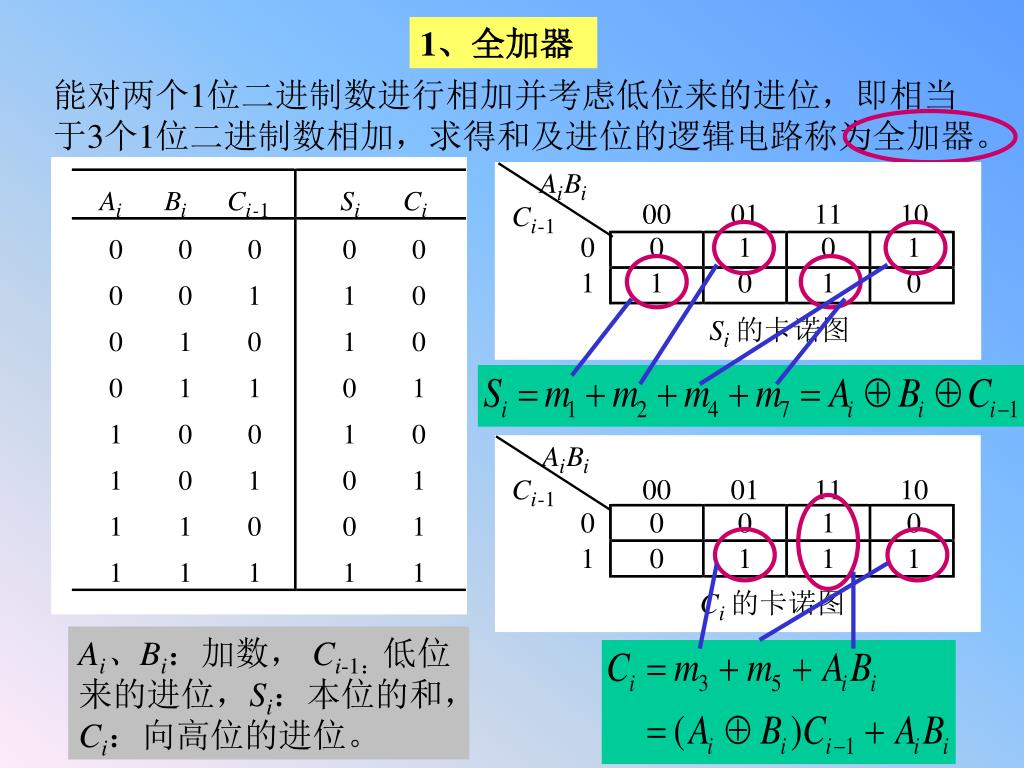

  19. 1、全加器 能对两个1位二进制数进行相加并考虑低位来的进位，即相当于3个1位二进制数相加，求得和及进位的逻辑电路称为全加器。 Ai、Bi：加数， Ci-1：低位来的进位，Si：本位的和， Ci：向高位的进位。

  20. 全加器的逻辑图和逻辑符号

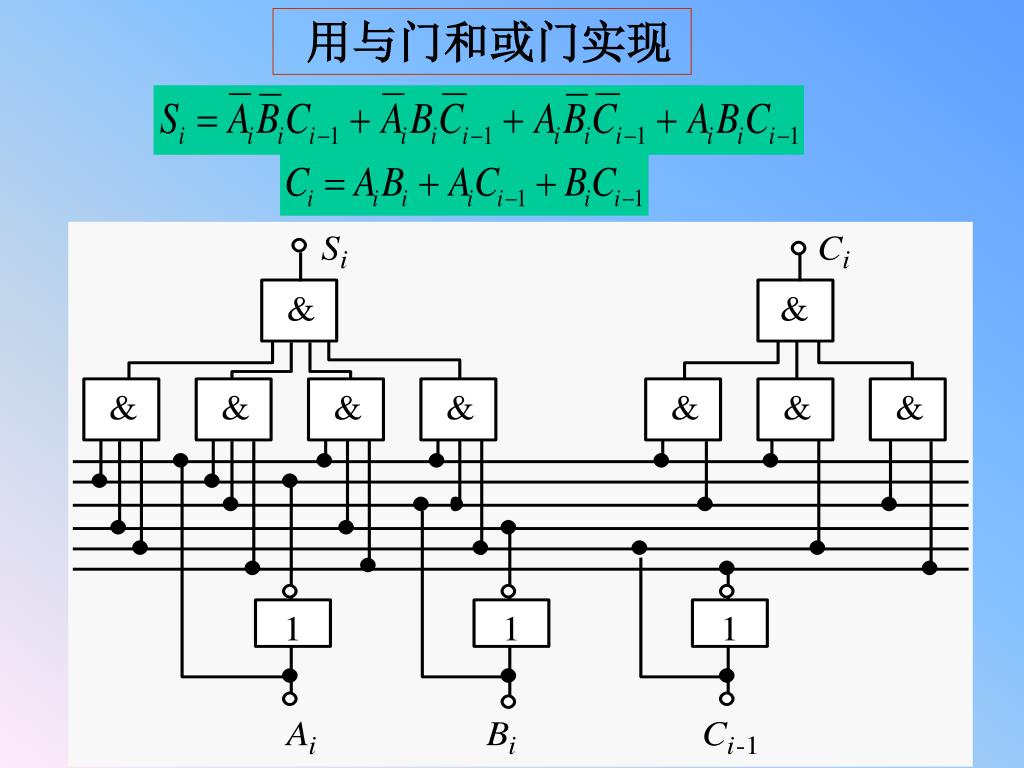

  21. 用与门和或门实现

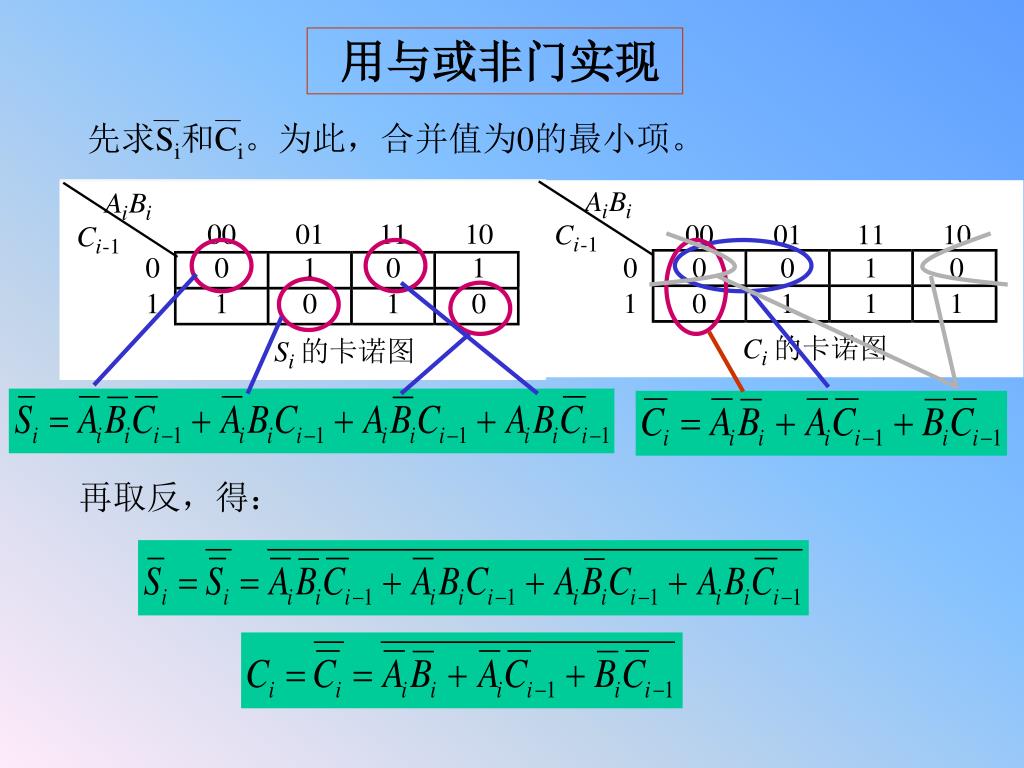

  22. 先求Si和Ci。为此，合并值为0的最小项。 用与或非门实现 再取反，得：

  23. 2.2.2 加法器 实现多位二进制数相加的电路称为加法器。 1、串行进位加法器 构成：把n位全加器串联起来，低位全加器的进位输出连接到相邻的高位全加器的进位输入。 特点：进位信号是由低位向高位逐级传递的，速度不高。

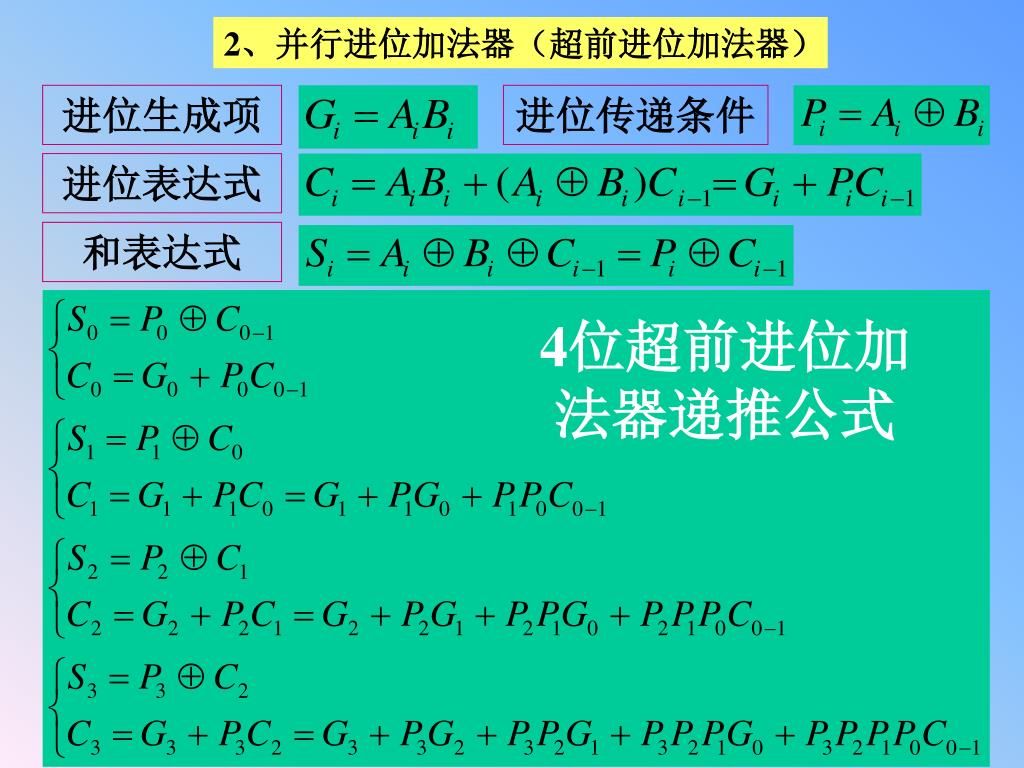

  24. 2、并行进位加法器（超前进位加法器） 进位生成项 进位传递条件 进位表达式 和表达式 4位超前进位加法器递推公式

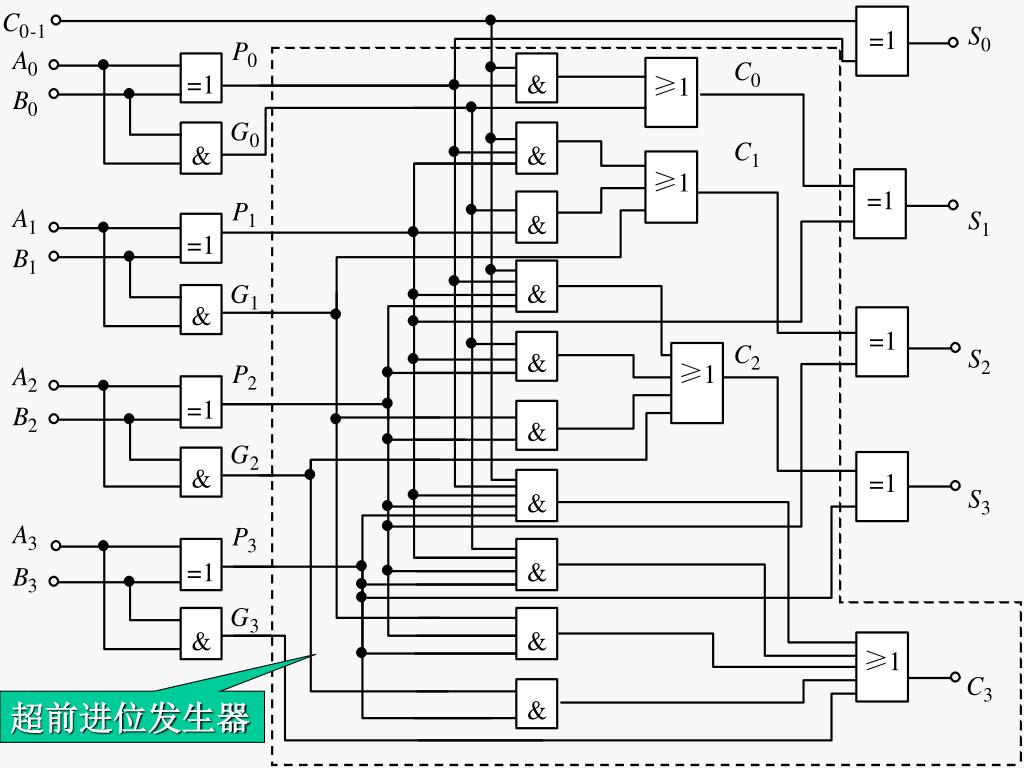

  25. 超前进位发生器

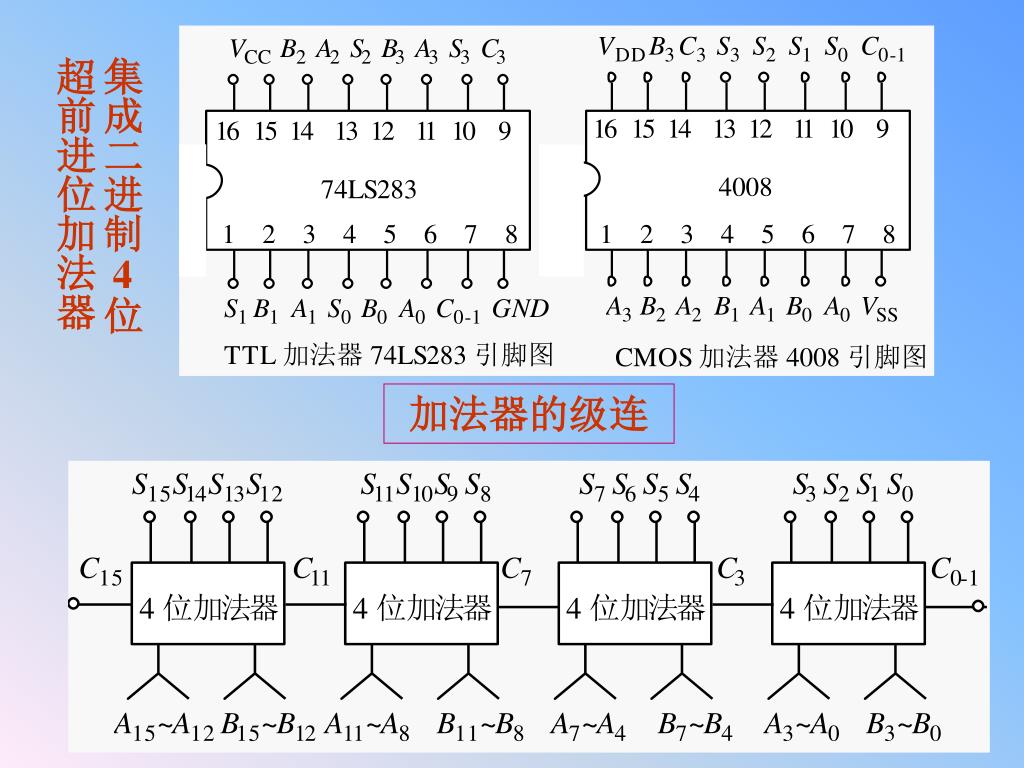

  26. 集成二进制4位超前进位加法器 加法器的级连

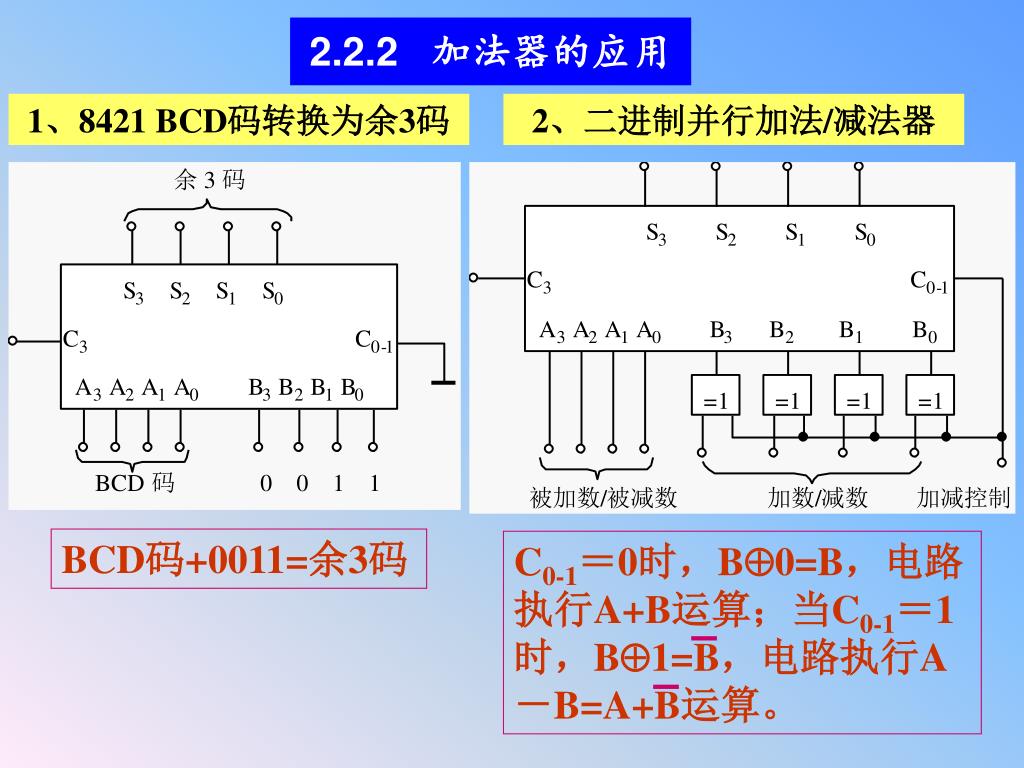

  27. C0-1＝0时，B0=B，电路执行A+B运算；当C0-1＝1时，B1=B，电路执行A－B=A+B运算。C0-1＝0时，B0=B，电路执行A+B运算；当C0-1＝1时，B1=B，电路执行A－B=A+B运算。 2.2.2 加法器的应用 1、8421 BCD码转换为余3码 2、二进制并行加法/减法器 BCD码+0011=余3码

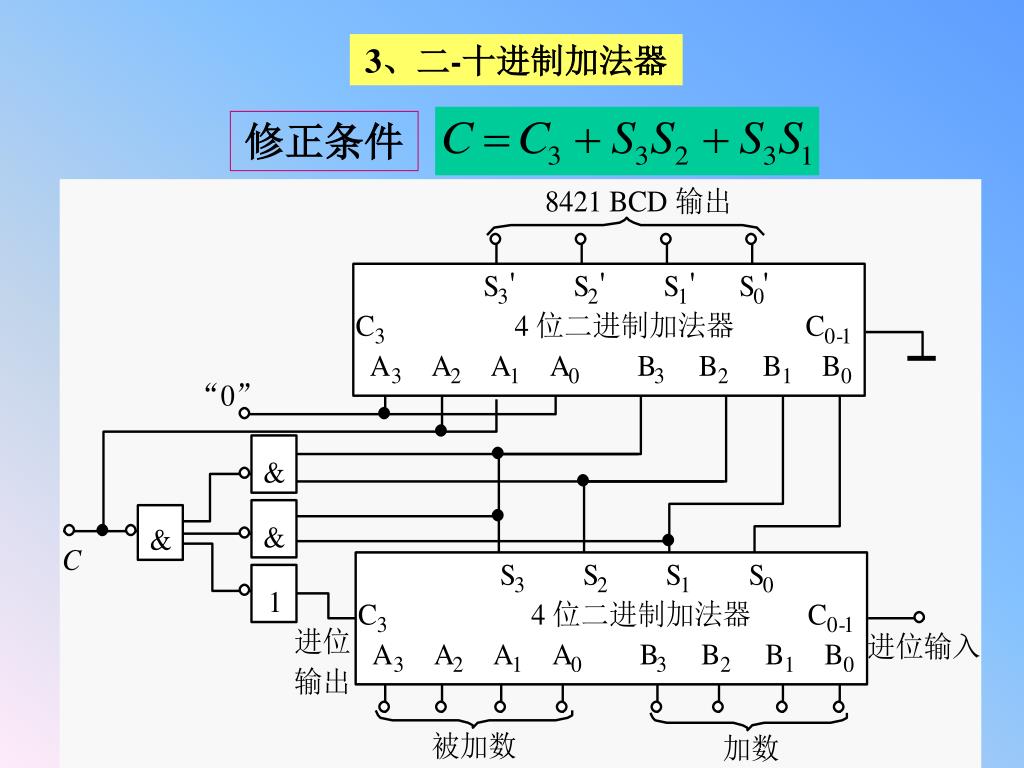

  28. 3、二-十进制加法器 修正条件

  29. 本节小结 　能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。 　能对两个1位二进制数进行相加并考虑低位来的进位，即相当于3个1位二进制数的相加，求得和及进位的逻辑电路称为全加器。 　实现多位二进制数相加的电路称为加法器。按照进位方式的不同，加法器分为串行进位加法器和超前进位加法器两种。串行进位加法器电路简单、但速度较慢，超前进位加法器速度较快、但电路复杂。 　加法器除用来实现两个二进制数相加外，还可用来设计代码转换电路、二进制减法器和十进制加法器等。

  30. ２.3 数值比较器 2.3.1 1位数值比较器 2.3.2 4位数值比较器 2.3.3 数值比较器的位数扩展 退出

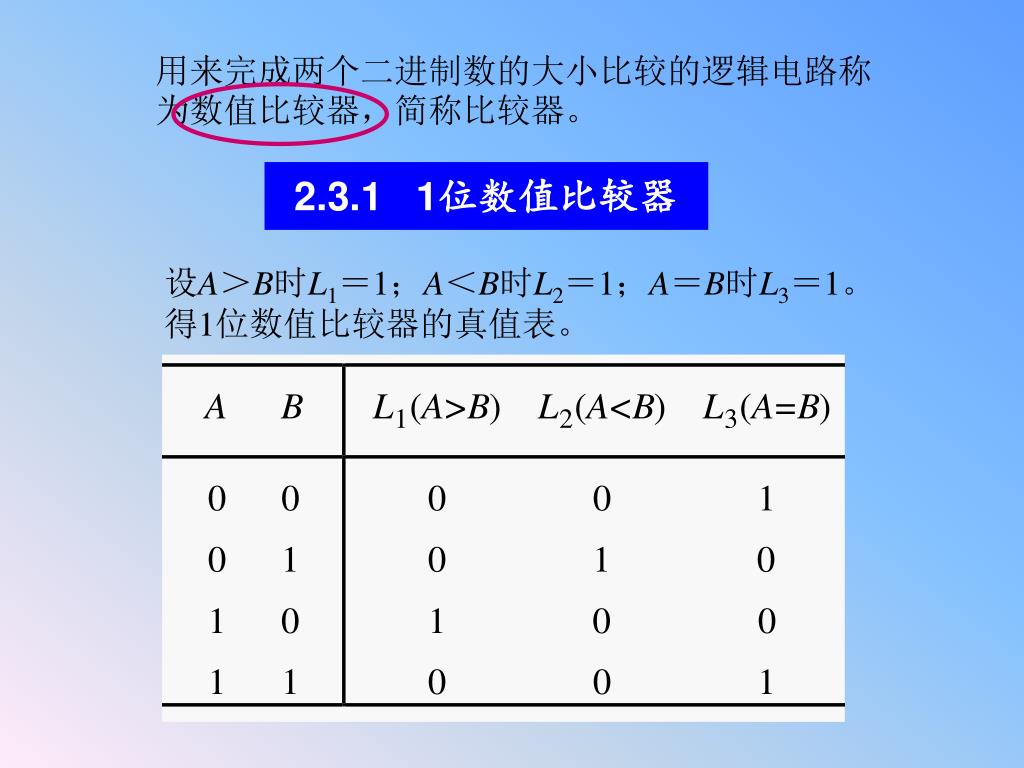

  31. 用来完成两个二进制数的大小比较的逻辑电路称为数值比较器，简称比较器。用来完成两个二进制数的大小比较的逻辑电路称为数值比较器，简称比较器。 2.3.1 1位数值比较器 设A＞B时L1＝1；A＜B时L2＝1；A＝B时L3＝1。得1位数值比较器的真值表。

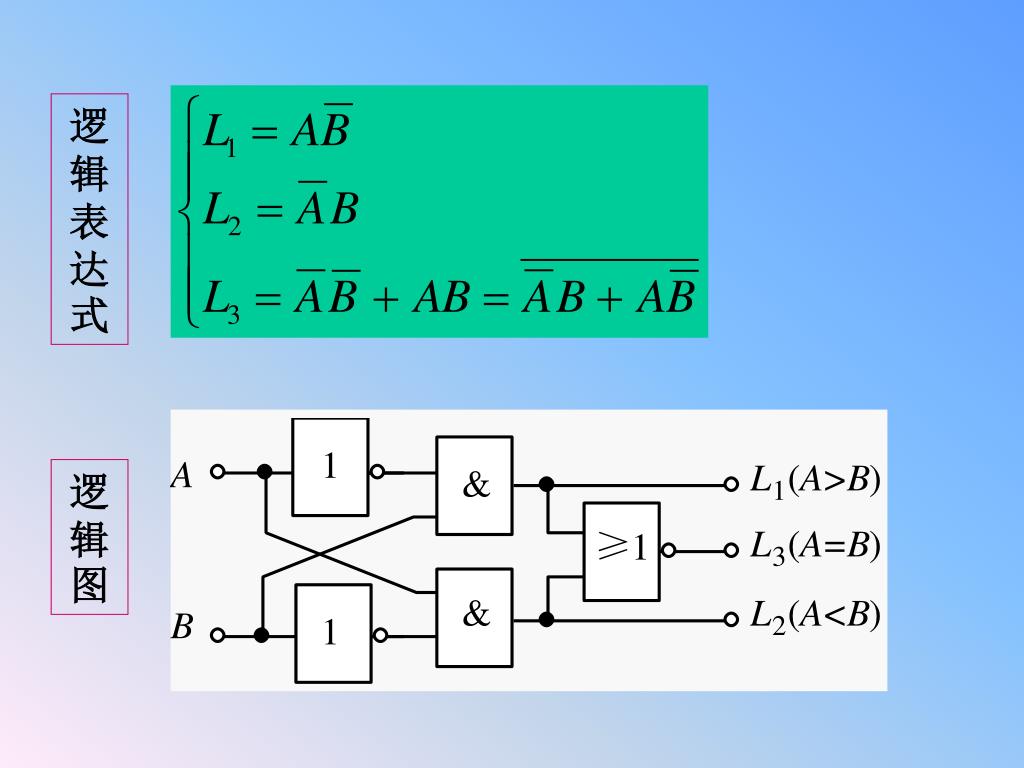

  32. 逻辑表达式 逻辑图

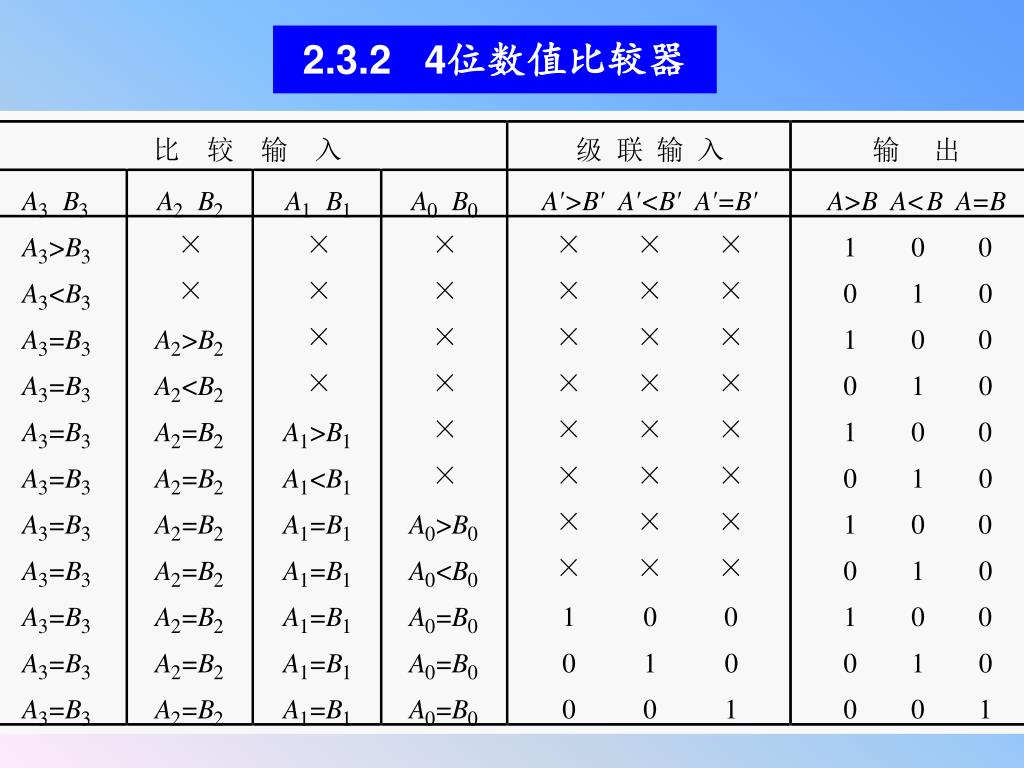

  33. 2.3.2 4位数值比较器

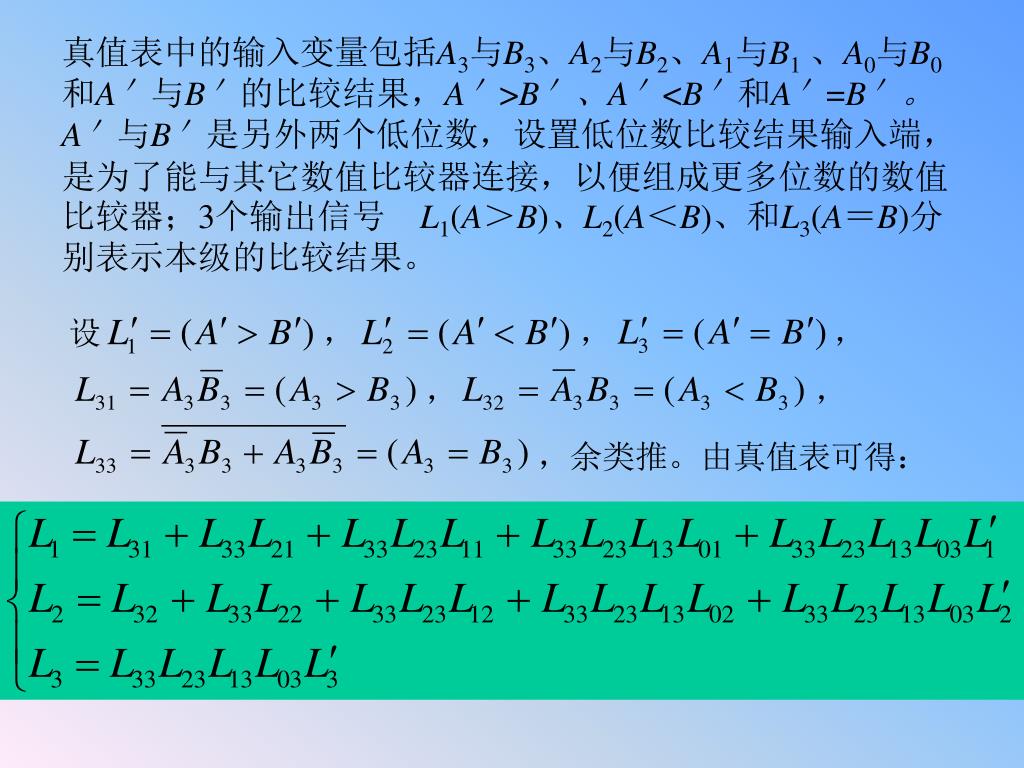

  34. 真值表中的输入变量包括A3与B3、A2与B2、A1与B1、A0与B0和A＇与B＇的比较结果，A＇>B＇、A＇<B＇和A＇=B＇。A＇与B＇是另外两个低位数，设置低位数比较结果输入端，是为了能与其它数值比较器连接，以便组成更多位数的数值比较器；3个输出信号　L1(A＞B)、L2(A＜B)、和L3(A＝B)分别表示本级的比较结果。真值表中的输入变量包括A3与B3、A2与B2、A1与B1、A0与B0和A＇与B＇的比较结果，A＇>B＇、A＇<B＇和A＇=B＇。A＇与B＇是另外两个低位数，设置低位数比较结果输入端，是为了能与其它数值比较器连接，以便组成更多位数的数值比较器；3个输出信号　L1(A＞B)、L2(A＜B)、和L3(A＝B)分别表示本级的比较结果。

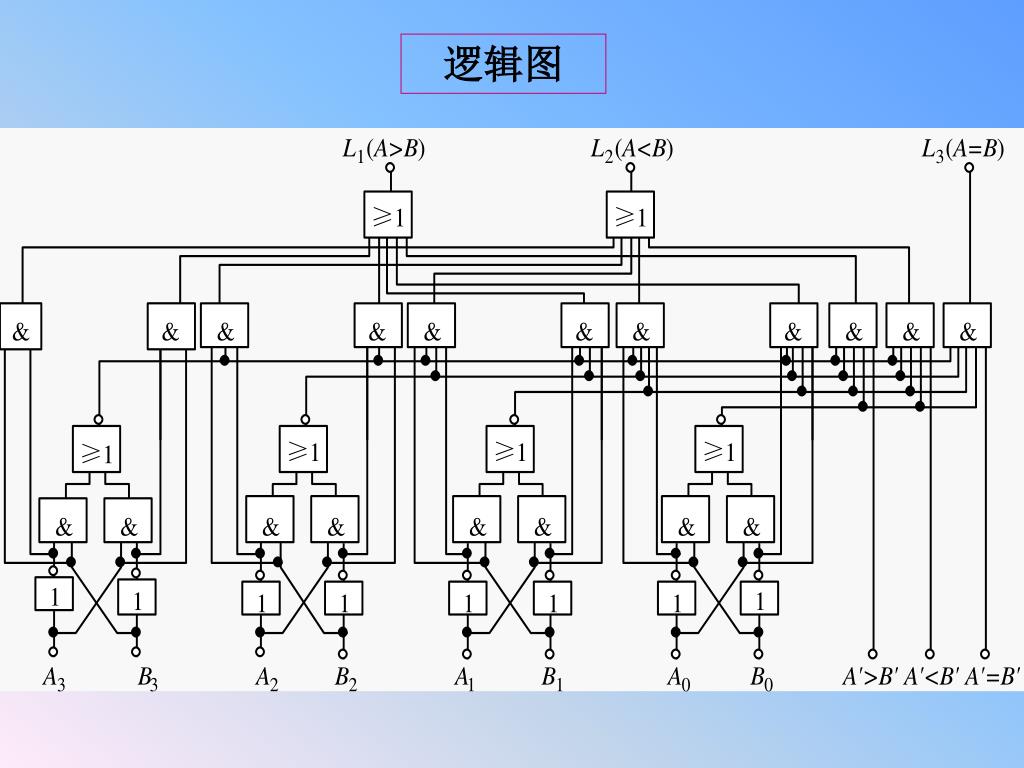

  35. 逻辑图

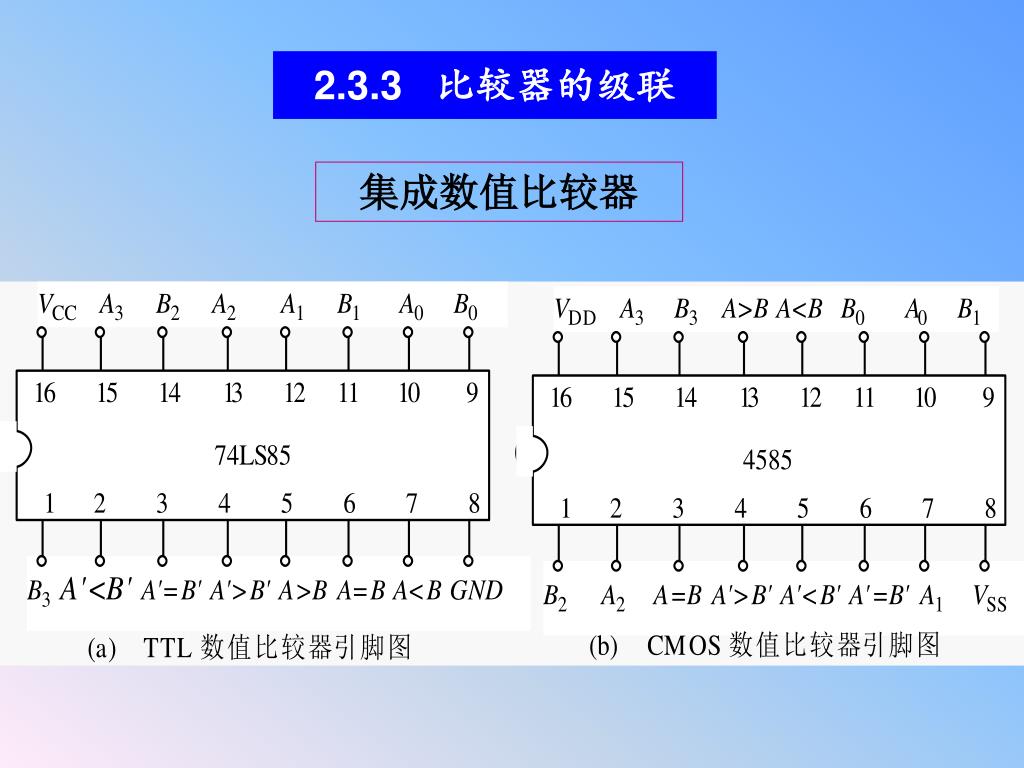

  36. 2.3.3 比较器的级联 集成数值比较器

  37. 串联扩展 TTL电路：最低4位的级联输入端A＇>B＇、A＇<B＇和A＇=B＇ 必须预先分别预置为0、0、1。 CMOS电路：各级的级联输入端A＇>B＇必须预先预置为0，最低4位的级联输入端A＇<B＇和A＇=B＇ 必须预先预置为0、1。

  38. 并联扩展

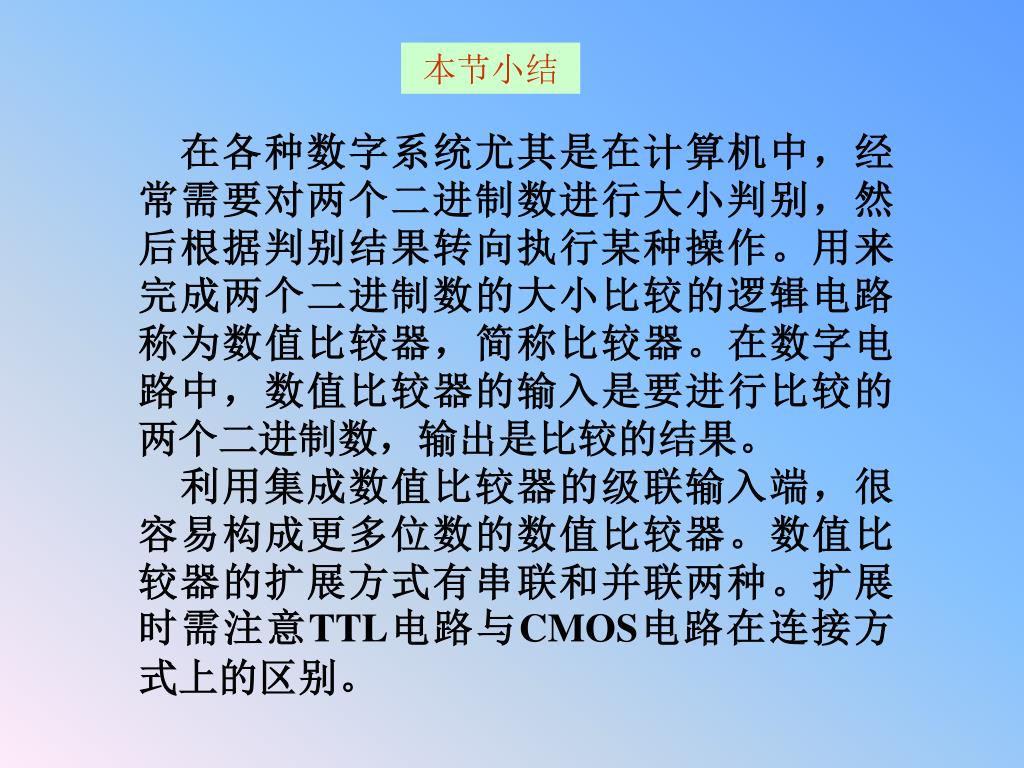

  39. 本节小结 　在各种数字系统尤其是在计算机中，经常需要对两个二进制数进行大小判别，然后根据判别结果转向执行某种操作。用来完成两个二进制数的大小比较的逻辑电路称为数值比较器，简称比较器。在数字电路中，数值比较器的输入是要进行比较的两个二进制数，输出是比较的结果。 　利用集成数值比较器的级联输入端，很容易构成更多位数的数值比较器。数值比较器的扩展方式有串联和并联两种。扩展时需注意TTL电路与CMOS电路在连接方式上的区别。　

  40. ２.4 编码器 2.4.1 二进制编码器 2.4.2 二-十进制编码器 退出

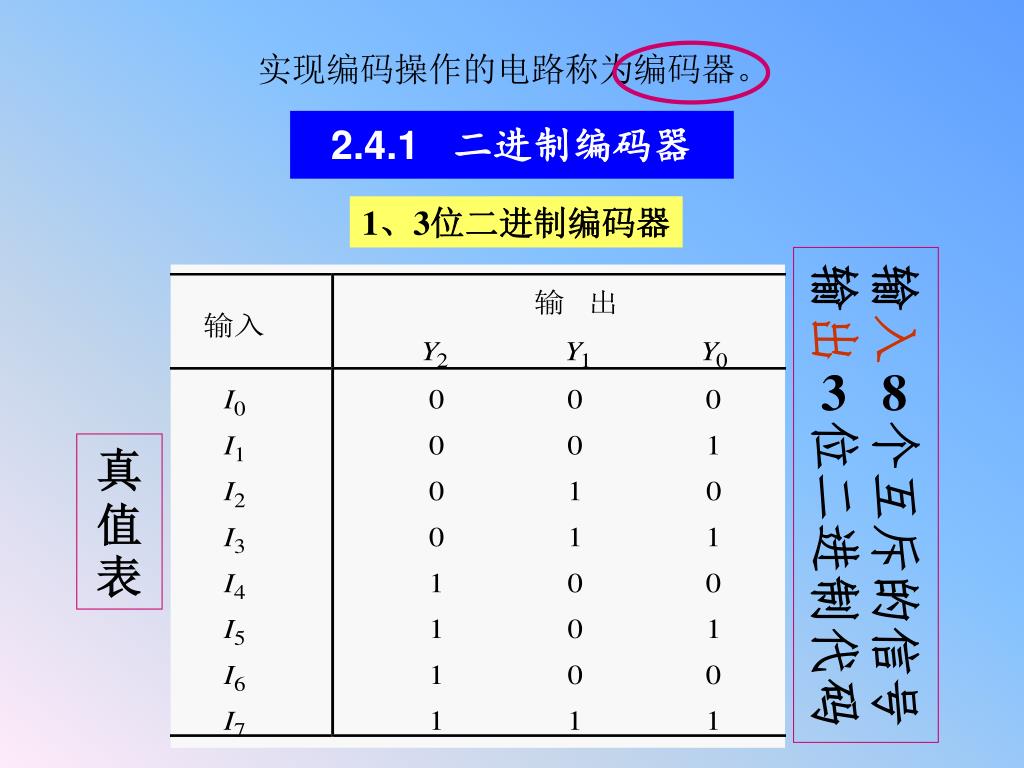

  41. 实现编码操作的电路称为编码器。 2.4.1 二进制编码器 1、3位二进制编码器 输入8个互斥的信号输出3位二进制代码 真值表

  42. 逻辑表达式 逻辑图

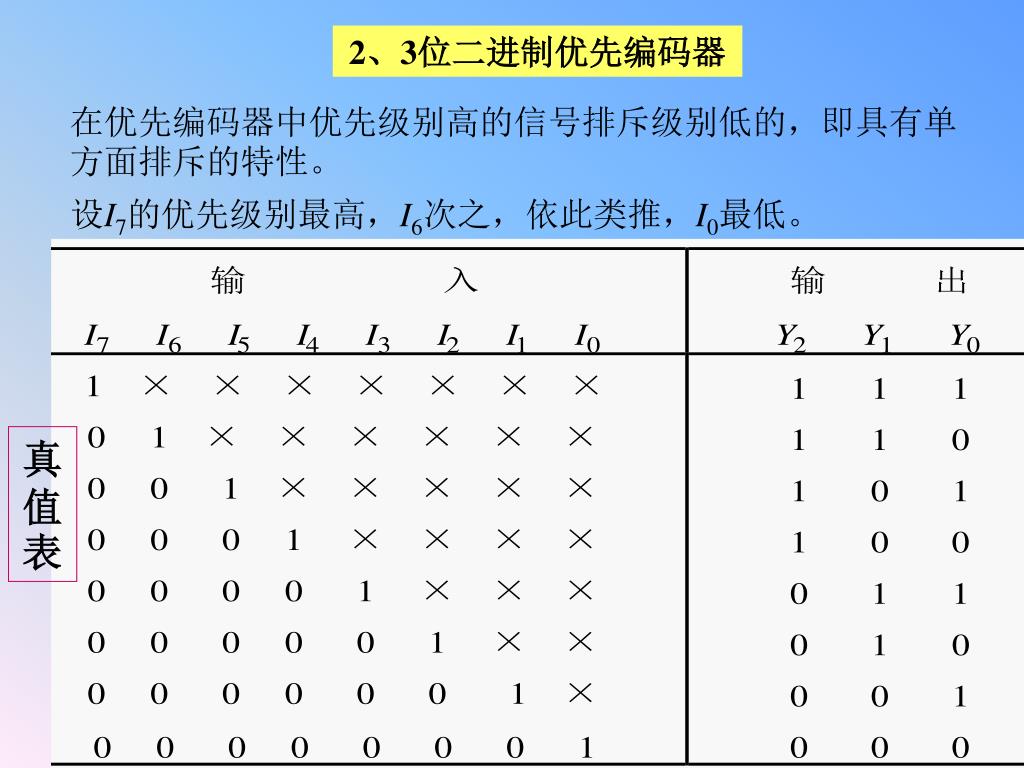

  43. 2、3位二进制优先编码器 在优先编码器中优先级别高的信号排斥级别低的，即具有单方面排斥的特性。 设I7的优先级别最高，I6次之，依此类推，I0最低。 真值表

  44. 逻辑表达式

  45. 逻辑图 8线-3线优先编码器 如果要求输出、输入均为反变量，则只要在图中的每一个输出端和输入端都加上反相器就可以了。

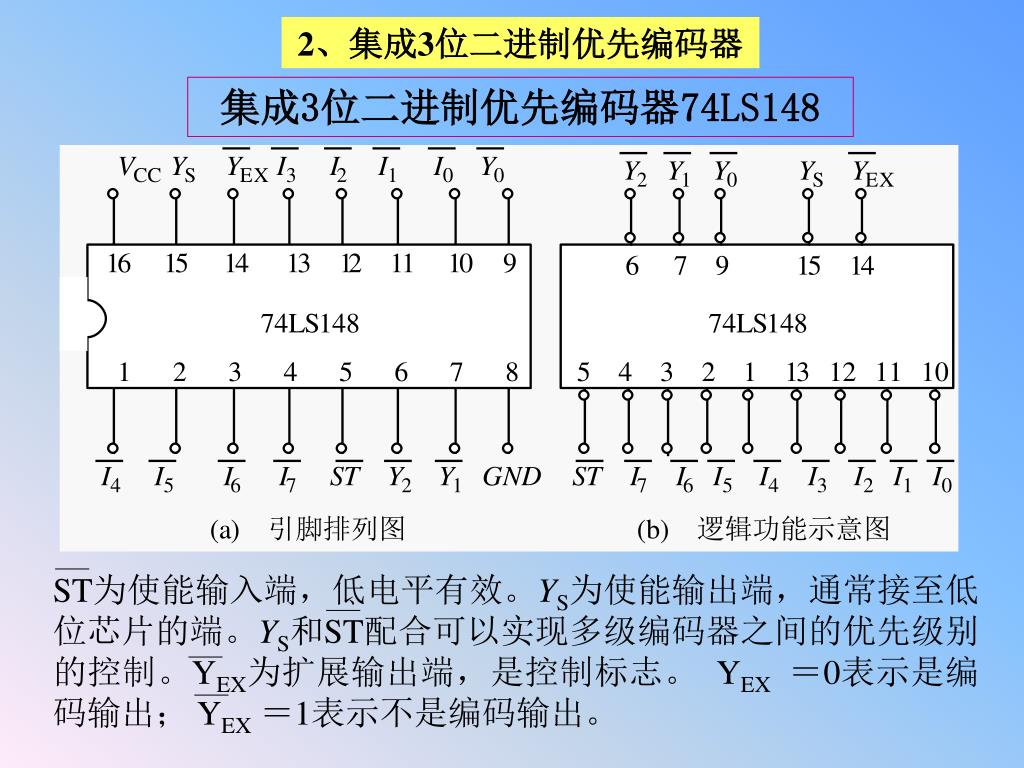

  46. ST为使能输入端，低电平有效。YS为使能输出端，通常接至低位芯片的端。YS和ST配合可以实现多级编码器之间的优先级别的控制。YEX为扩展输出端，是控制标志。 YEX＝0表示是编码输出； YEX＝1表示不是编码输出。 2、集成3位二进制优先编码器 集成3位二进制优先编码器74LS148

  47. 集成3位二进制优先编码器74LS148的真值表 输入：逻辑0(低电平）有效 输出：逻辑0(低电平）有效

  48. 集成3位二进制优先编码器74LS148的级联 16线-4线优先编码器

  49. 2.4.2 二-十进制编码器 1、8421 BCD码编码器 输入10个互斥的数码输出4位二进制代码 真值表
