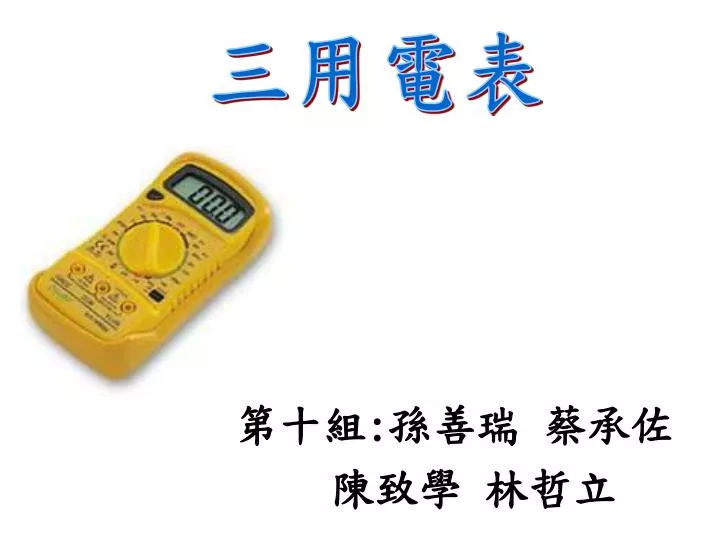

三用電表 第十組:孫善瑞蔡承佐陳致學林哲立

三用電表面版說明 1液晶顯示器 2 旋轉開關（分為5個區域）ACV測量交流電壓OHM(Ω)測量電阻DCA測量電流hFE測量電晶體DCV測量直流電壓 3插座（有四個插座） • 10A　測量電流用，最大可量到10A電流 • mA測量電流用，最大可量到200mA電流 • COM接地端 • VΩ　測量電壓與電阻用。測量直流電，最大可量到1000V。測量交流電，最大可量到 750V。測量電阻，最大可量到 2MΩ。

類比式電表原理 • 檢流計的原理 • 圖一為達松發檢流計的圖解。包栝了永久磁鐵和可動線圈兩部分。圖二為其作用原理。當電流I通入可動線圈而產生磁埸並與永久磁鐵的磁埸產生了順時針方向之力矩L1其大小與電流成正比。

安培計的原理 如圖三，直流安培計是由檢流計並聯一低電阻而成的。 <圖三> Ig：通過檢流計的電流；Rg：檢流計的內阻 Is：通過Rs的電流； I：通入的電流值 RgIg=RsIs and I=Ig+Is 調整Rs可以決定安培計測定範圍。

伏特計原理 如圖四直流伏特計，利用檢流計串接一高電阻而成。設檢流計能測的最高電壓為Vg，令欲測之最高電壓為V，則 <圖四> Vg=RgI V=(Rg+Rm)I=NVg Rm=(N-1)Rg

歐姆計原理 如圖五，利用檢流計、電阻，並加一電源組成。當Rx很大時（例如空氣），則電流很小，指針幾不偏轉。當Rx很小時（例如短路），可以調整R1之值，使指針偏轉至滿刻度。利用歐姆定律得出：V=Ig(Rg+R1)+IRx

數位電表原理 • 即類比訊號與數位訊號的轉換 • 當所量測的類比訊號輸入到 HT46R63時，期內部會自動把類比訊號轉成數位訊號 • 不過此數值為十六進制，必須透過程式改成十進制後再加以顯示 • 由於 HT46R63內部提供的是八位元的 A/D轉換，其解析度為 1/256，故所能顯示的輸出值將共有 256種。 HT46R63系統內部結構圖

1. 功能選擇鍵:從功能選擇鍵可以看出有五種測量功能。 2. 範圍選擇鍵:無論是做何種測量,其測量範圍的設定都是從這裡來設定。 3. 數字顯示器:為3又1/2之顯示位元,最大可以顯示到1999這個數字。 4. 測量輸入端:有兩種輸入端一是測量電壓及電阻,另一是測量電流。 5.電流檔保險絲:此保險絲只有保護電流檔而己,因為電流檔測量時是與電路串聯,所以可能會有大量的電流流入內部,故須要有保險絲以防止內部電路受損。

範圍選擇電路: 通常是一群電阻衰減網路,以便對大的電壓做降壓,或對電流分流,以增大測量的範圍。測量電阻及測量電流都須經由電路的轉換而變成電壓的形式。測交流信號時,須經過整流電路,變成直流電壓。總之,在所有的測量中,最後都是變成直流電壓,只要經過類比轉數位電路(A/D)就可正確的顯示出數字來。

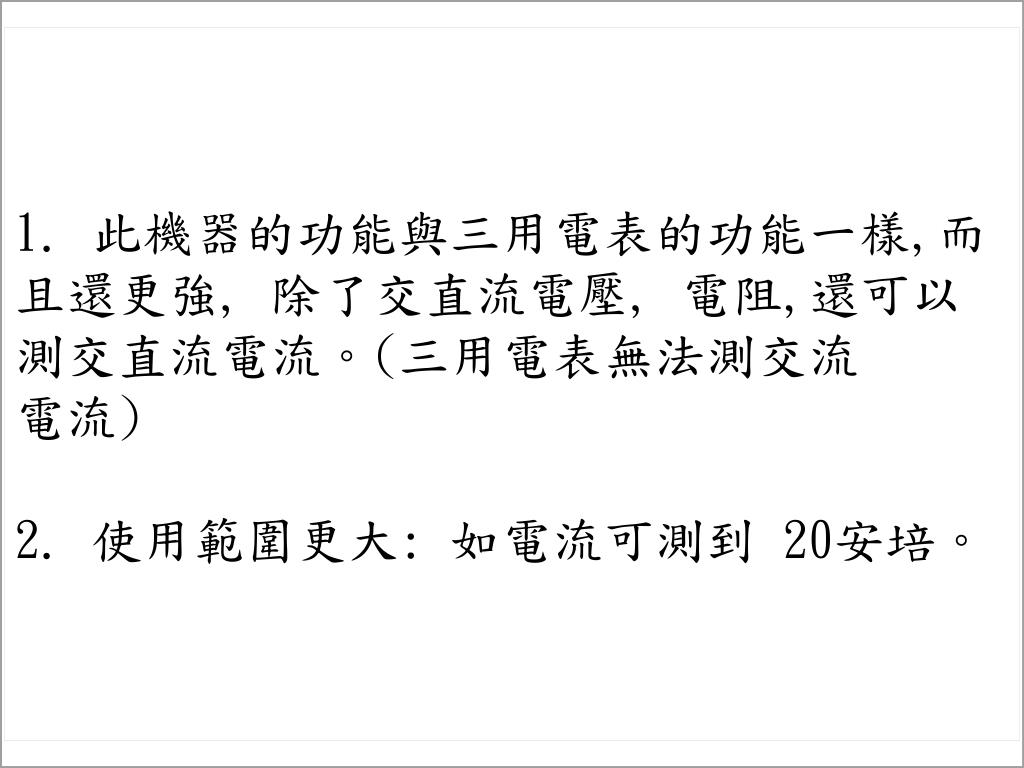

1. 此機器的功能與三用電表的功能一樣,而且還更強, 除了交直流電壓, 電阻,還可以測交直流電流。(三用電表無法測交流電流) 2. 使用範圍更大: 如電流可測到 20安培。
