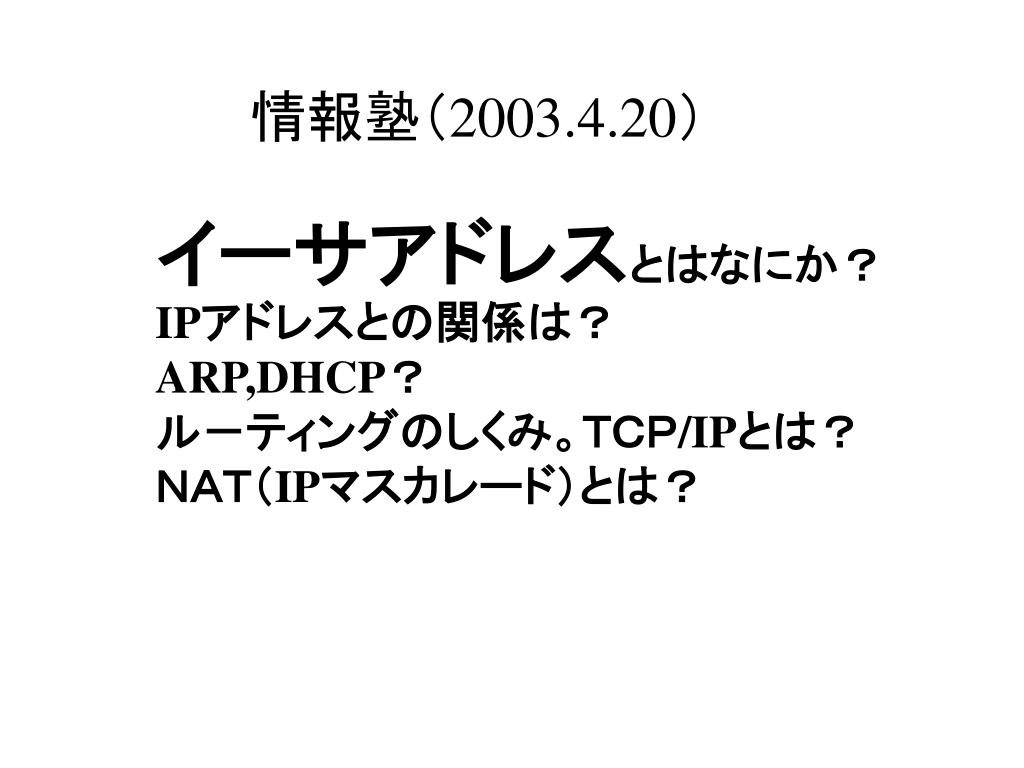

  1. 情報塾（2003.4.20） イーサアドレスとはなにか？　 IPアドレスとの関係は？ ARP,DHCP？ ル－ティングのしくみ。ＴＣＰ/IPとは？ ＮＡＴ（IPマスカレード）とは？

  2. ネットワーク上のマシン メイルサーバ ＤＮＳサーバ 219.81.151.172 202.248.141.68 Ｐａｐａパソコン 192.168.1.100 ルータ ＦＴＰサーバ 192.168.1.1 Souパソコン 219.179.153.252 192.168.１.101 インターネットワールド ＷＷＷサーバ 192.168.１.102 210.81.151.171 61.121.100.100 Ｈａｒｕパソコン IPアドレスが物理的にどのマシンにふられているか どうやってわかり、物理的にどうデータを送るのだろう。

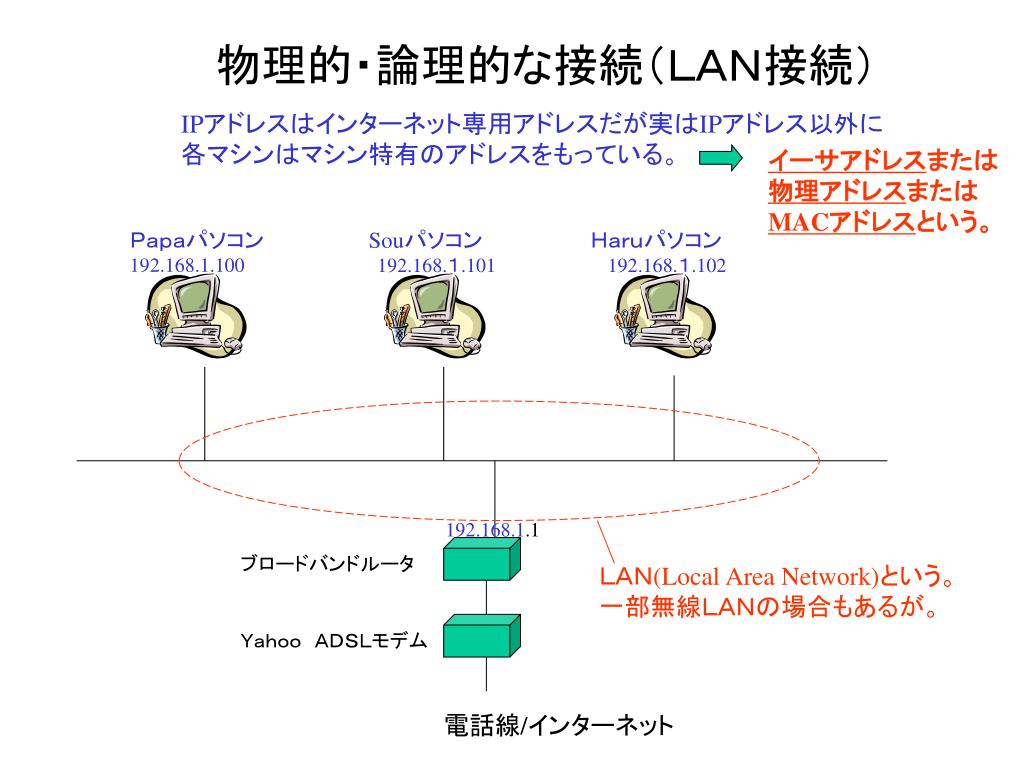

  3. 物理的・論理的な接続（ＬＡＮ接続） IPアドレスはインターネット専用アドレスだが実はIPアドレス以外に 各マシンはマシン特有のアドレスをもっている。 イーサアドレスまたは 物理アドレスまたは MACアドレスという。 Ｐａｐａパソコン Souパソコン Ｈａｒｕパソコン 192.168.1.100 192.168.１.101 192.168.１.102 192.168.1.1 ブロードバンドルータ ＬＡＮ(Local Area Network)という。 一部無線ＬＡＮの場合もあるが。 Ｙａｈｏｏ　ＡＤＳＬモデム 電話線/インターネット

  4. イーサアドレス（物理アドレス）もipconfig/allコマンドで確認できる.イーサアドレス（物理アドレス）もipconfig/allコマンドで確認できる. イーサアドレス Ｐｙｓｉｃａｌ　Ａｄｄｒｅｓｓ （物理） IPアドレス イーサアドレスはLANカードまたは無線LANカードに物理的にうめこまれている。

  5. 00-00-E2-68-27-C8 00-90-CC-54-8E-DB 44-45-53-54-00-00 00-90-CC-44-A9-D6 物理的・論理的な接続（ＬＡＮ接続） マシン特有のアドレス Ｐａｐａパソコン Souパソコン Ｈａｒｕパソコン 192.168.1.100 192.168.１.101 192.168.１.102 192.168.1.1 ブロードバンドルータ ＬＡＮ(Local Area Network)という。 一部無線ＬＡＮの場合もあるが。 Ｙａｈｏｏ　ＡＤＳＬモデム 電話線?

  6. ネットワーク上のマシン メイルサーバ ＤＮＳサーバ 219.81.151.172 202.248.141.68 Ｐａｐａパソコン 192.168.1.100 ルータ ＦＴＰサーバ 192.168.1.1 Souパソコン 219.179.153.252 192.168.１.101 インターネットワールド Ｘ 192.168.１.102 ＷＷＷサーバ 210.81.151.171 44-45-53-54-00-00 61.121.100.100 Ｈａｒｕパソコン 219.179.153.100 10.171.193.1 同じPCならIPアドレスは変わるけど イーサアドレスは変わらない。 10.171.193.24 Ｈａｒｕパソコン 逆に同じPCでもLAN接続と無線 LANカードではイーサアドレスが異なる。 44-45-53-54-00-00

  7. イーサアドレス イーサ：Ｅthernet(イーサネット）の略。（ＬＡＮの標準プロトコル） 00-90-CC-54-8E-DB イーサアドレスは４８ビット（bit)=６バイト 物理アドレス、ＭＡＣアドレスとも言う。 これも世界で唯一のユニークな番号（アドレス）。 ＩＥＥＥという機関 ＬＡＮカｰﾄﾞや無線ＬＡＮカードのメーカー 48 2 =約281兆個のイーサアドレスが可能 ＩＰアドレスよりはるかに多くふれる。

  8. ＩＰヘッダ Yahooのメイルホスト イーサパケット 実はIPパケットはイーサパケット にくるまれて運ばれている。 イーサデータ イーサヘッダ 　発信元イーサアドレス　送信先イーサアドレス 発信元ＩＰアドレス送信先ＩＰアドレス 192.168.1.102 210.81.151.171 210.81.151.171 ＩＰパケット IPデータ IPヘッダ 私のPC 210.81.152.90 192.168.1.1 インターネット 192.168.1.102 00-90-CC-44-A9-D6 219.179.153.252 44-45-53-54-00-00

  9. イ－サデータ イ－サデータ イ－サデータ イ－サデータ イ－サヘッダ イ－サヘッダ イ－サヘッダ イ－サヘッダ 物理的・論理的な接続（ＬＡＮ接続） マシン特有のアドレス Ｐａｐａパソコン Souパソコン Ｈａｒｕパソコン 192.168.1.100 192.168.１.101 192.168.１.102 00-00-E2-68-27-C8 00-90-CC-54-8E-DB 44-45-53-54-00-00 192.168.1.1 00-90-CC-44-A9-D6 ブロードバンドルータ 実はここにはすべてのデータ（イーサパケット）が 流れていて各マシンは自分のイーサアドレスの データだけを取得している。 また特別なイーサアドレス（ff-ff-ff-ff-ff-ff)があり これはみんなが聞く。（ブロードキャストアドレス） Ｙａｈｏｏ　ＡＤＳＬモデム 電話線?

  10. ＡＲＰ（Address Resolution Protocol) イーサデータ IP=192.168.1.100は私です。 イーサヘッダ 送信先:44-45-53-54-00-00 送信元:00-00-E2-68-27-C8 イーサデータ IP=192.168.1.100は誰ですか？ イーサヘッダ 送信先:ff-ff-ff-ff-ff-f 送信元：44-45-53-54-00-00 ＩＰアドレスからイーサアドレスを求めるもの（プロトコル）。 Ｐａｐａパソコン Souパソコン Ｈａｒｕパソコン 192.168.1.100 192.168.１.101 192.168.１.102 00-00-E2-68-27-C8 00-90-CC-54-8E-DB 44-45-53-54-00-00 192.168.1.1 00-90-CC-44-A9-D6 ブロードバンドルータ Ｙａｈｏｏ　ＡＤＳＬモデム 電話線? 逆にイーサアドレスからIPアドレスを求めるのをRARP(リバースARP)

  11. ＤＨＣＰ(Dynamic Host Configuration prorotocol) 192.168.1.100 DHCP DISCOVER 送信先イーサアドレス:ｆｆ-ｆｆ-ｆｆ-ｆｆ-ｆｆ-ｆｆ 送信元:00-00-E2-68-27-C8 送信先IPアドレス：255.255.255.255 送信元IPアドレス:0.0.0.0 「私のIPアドレス教えてよ。」 ネットワークに繋がった瞬間にこのイーサパケットを出す、 DHCP OFFER 送信先イーサアドレス: 00-00-E2-68-27-C8 送信元:イーサアドレス:00-90-CC-44-A9-D6 送信先IPアドレス：255.255.255.255 送信元IPアドレス:192.168.1.1 「あなたのIPアドレス192.168.1.100は いかがですか？ この後、対応表を教えるとともに、ＤＮＳサーバ のIPアドレスなども教える。 最初に自分のＩＰアドレスを取りに行くには。 Ｐａｐａパソコン 192.168.1.1 ブロードバンドルータ 00-90-CC-44-A9-D6 00-00-E2-68-27-C8 ＤＨＣＰサーバ これ以外に各ＰＣで個別に ＩＰアドレスを設定する方法 もある。

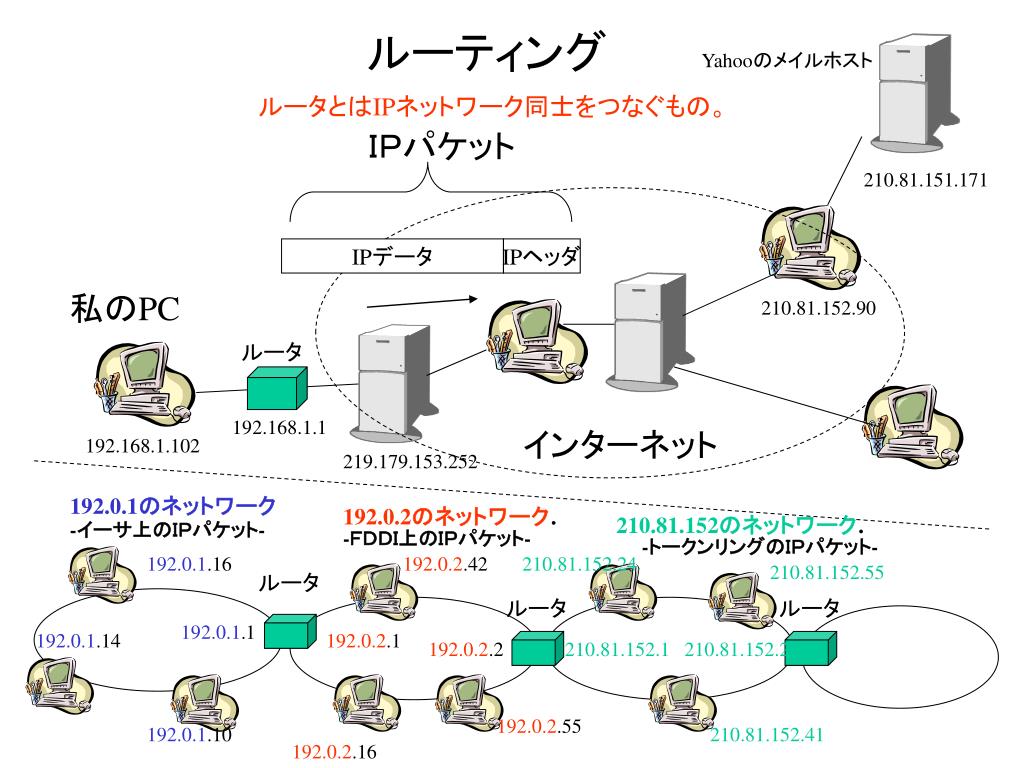

  12. ルーティング Yahooのメイルホスト ルータとはIPネットワーク同士をつなぐもの。 ＩＰパケット 210.81.151.171 IPデータ IPヘッダ 私のPC 210.81.152.90 ルータ 192.168.1.1 インターネット 192.168.1.102 219.179.153.252 192.0.1のネットワーク 192.0.2のネットワーク. 210.81.152のネットワーク. -イーサ上のＩＰパケット- -ＦＤＤＩ上のＩＰパケット- -トークンリングのＩＰパケット- 192.0.1.16 192.0.2.42 210.81.152.24 210.81.152.55 ルータ ルータ ルータ 192.0.1.1 192.0.1.14 192.0.2.1 192.0.2.2 210.81.152.1 210.81.152.2 192.0.2.55 192.0.1.10 210.81.152.41 192.0.2.16

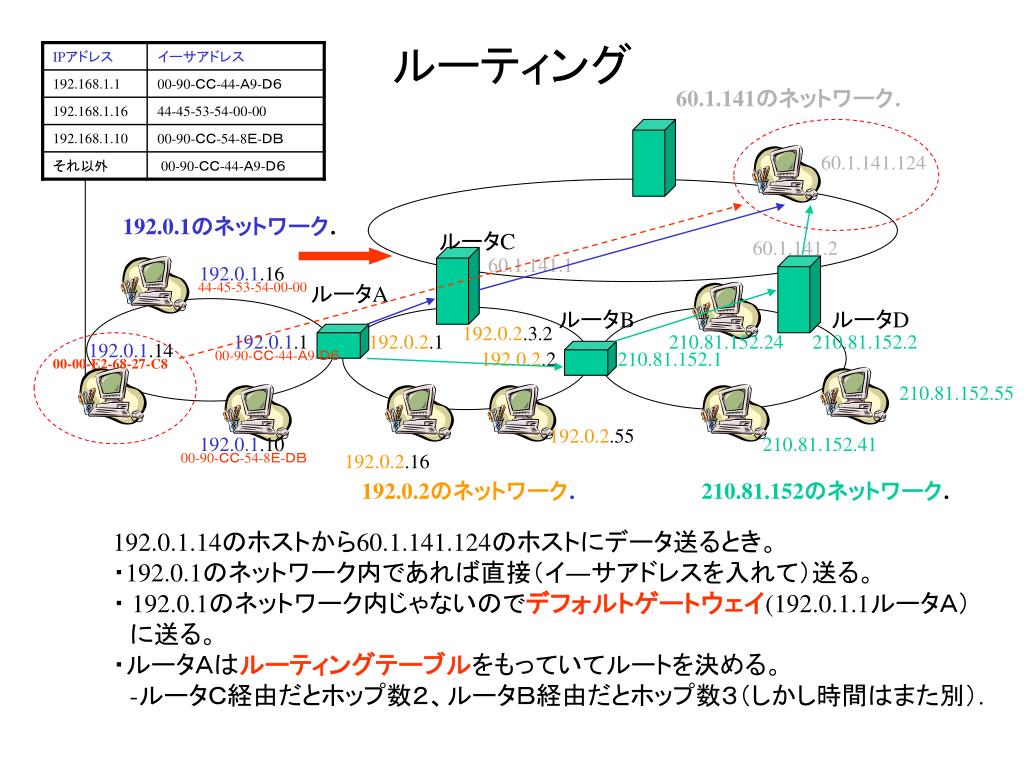

  13. ルーティング 60.1.141のネットワーク. 60.1.141.124 192.0.1のネットワーク. ルータC 60.1.141.2 60.1.141.1 192.0.1.16 44-45-53-54-00-00 ルータA ルータB ルータD 192.0.2.3.2 192.0.1.1 192.0.2.1 210.81.152.24 210.81.152.2 192.0.1.14 00-90-ＣＣ-44-Ａ9-Ｄ６ 192.0.2.2 210.81.152.1 00-00-E2-68-27-C8 210.81.152.55 192.0.2.55 192.0.1.10 210.81.152.41 00-90-ＣＣ-54-8Ｅ-ＤＢ 192.0.2.16 192.0.2のネットワーク. 210.81.152のネットワーク. 192.0.1.14のホストから60.1.141.124のホストにデータ送るとき。 ・192.0.1のネットワーク内であれば直接（イ―サアドレスを入れて）送る。 ・ 192.0.1のネットワーク内じゃないのでデフォルトゲートウェイ(192.0.1.1ルータＡ） 　に送る。 ・ルータＡはルーティングテーブルをもっていてルートを決める。 -ルータＣ経由だとホップ数２、ルータＢ経由だとホップ数３（しかし時間はまた別）.

  14. ルーティングテーブル 60.1.141のネットワーク. 60.1.141.124 192.0.1のネットワーク. ルータC 60.1.141.2 60.1.141.1 192.0.1.16 ルータA ルータB ルータD 192.0.2.3 192.0.1.1 192.0.2.1 210.81.152.24 210.81.152.2 192.0.1.14 192.0.2.2 210.81.152.1 210.81.152.55 192.0.2.55 192.0.1.10 210.81.152.41 192.0.2.16 192.0.2のネットワーク. 210.81.152のネットワーク. ルータAのルーティングテーブル

  15. TCP/IP ＴＣＰパケット（レイヤ４） ＴＣＰデータ TCPヘッダ ポート=80の時、データの中味はＨＴＴＰ（ホームページ） ポート=25の時、データの中味はSMTP（メイル） ポート=110の時、データの中味はPOP3（メイル） ポート=21の時、データの中味はFTP ポート=53の時、データの中味はDNS ポート 実はＩＰパケットの中にもTCPパケットというのがある。 イ－サパケット（レイヤ２） イーサデータ イーサヘッダ タイプ タイプ=0800の時、 データの中味はIPパケット 0806の時ARP,0800の時RARP ＩＰパケット（レイヤ３） ＩＰデータ ＩＰヘッダ プロトコル プロトコル=6の時、 データの中味はTCPパケット

  16. 発信元ＩＰアドレス送信先ＩＰアドレス 192.168.1.101 210.81.151.171 ＮＡＴ（Ｎｅｔｗｏｒｋ　Ａｄｄｒｅｓｓ　Translation） プライベートネットワーク （ローカルネットワーク） Ｐａｐａパソコン 192.168.1.100 ルータ 210.81.151.171 192.168.1.1 Souパソコン グローバルネットワーク 219.179.153.252 192.168.１.101 192.168.１.102 61.121.100.100 Ｈａｒｕパソコン プライベートアドレス （ローカルアドレス） グローバルアドレス プライベートアドレスのマシン（192.168.1.101)からグローバルアドレスの マシン（210.81.151.171)を狙った時にどうしてちゃんと帰ってくるか？

  17. ＮＡＴ（Ｎｅｔｗｏｒｋ　Ａｄｄｒｅｓｓ　Translation）ＮＡＴ（Ｎｅｔｗｏｒｋ　Ａｄｄｒｅｓｓ　Translation） ② 送信先IPアドレス：210.81.151.171 送信元IPアドレス:219.179.153.252 送信先ポート:80 送信元ポート:61000 「ＨＴＴＰでＧＥＴ」 変換 ③ ④ 送信先IPアドレス： 219.179.153.252 送信元IPアドレス: 210.81.151.171 送信先ポート:61000 送信元ポート:80 「ＨＴＴＰでＧＥＴの回答」 送信先イーサアドレス:00-00-CC-54—8E-DB 送信元イーサアドレス: 00-90-CC-44-A9-D6 送信先IPアドレス： 192.168.1.101 送信元IPアドレス: 210.81.151.171 送信先ポート:1024 送信元ポート:80 「ＨＴＴＰでＧＥＴの回答」 変換 プラーベートアドレス（ローカルアドレス）と グローバルアドレスの変換を行う。 ＊ポートまで書き換えるのを特にＩＰマスカレードと言う。 目的のサーバ Souパソコン ブロードバンドルータ デフォルトゲートウエイに送る 192.168.1.1 219.179.153.252 00-90-CC-44-A9-D6 192.168.１.101 00-90-CC-44-A9-D7 00-90-CC-54-8E-DB ① 210.81.151.171 送信先イーサアドレス:00-90-CC-44-A9-D6 送信元イーサアドレス:00-00-CC-54—8E-DB 送信先IPアドレス：210.81.151.171 送信元IPアドレス:192.168.1.101 送信先ポート:80 送信元ポート:1024 「ＨＴＴＰでＧＥＴ」

  18. PCの設定 DHCPという設定になっている。

  19. Ｗｈａｔ’ｓ　ｎｅｘｔ • プログラムファイルやデータファイルはどのような形でPCの中に入っているのだろう？ • ビット・バイト・２進数・１６進数・アスキーコード • ＨＴＭＬファイルというのはどんなふうに書けばよくて、どんなことができるのだろう。 • ＨＴＭＬ文法・ハイパーリンク • プログラム（ソフト）というのはどう書けばいいのだろう。 • ＷＯＲＤやEXCELやパワーポイントでどんな事ができるのだろう。 • ＰＣの中はどうなっているのだろう。 • ＣＰＵ／メモリ/チップセット/インターフェイス • ＣＰＵとメモリがどんなふうに動くのだろう。 • 電子回路・アドレスバス・データバス・メモリ構造
