  1. 第4章 液压缸 上海理工大学 机械学院

  2. 4.1 液压缸的工作原理

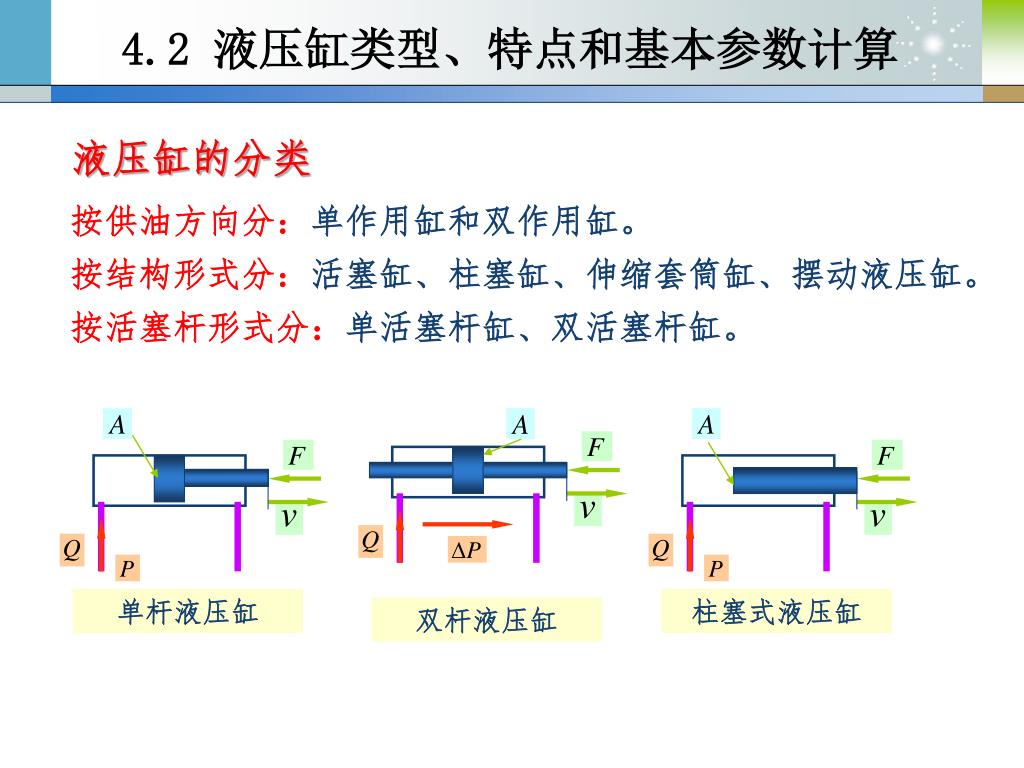

  3. 单杆液压缸 柱塞式液压缸 双杆液压缸 4.2 液压缸类型、特点和基本参数计算 液压缸的分类 按供油方向分：单作用缸和双作用缸。 按结构形式分：活塞缸、柱塞缸、伸缩套筒缸、摆动液压缸。 按活塞杆形式分：单活塞杆缸、双活塞杆缸。

  4. 4.2.1 活塞式液压缸 活塞式液压缸由缸筒、活塞和活塞杆、端盖等主要部件组成。 通常有单杆和双杆两种形式。

  5. 1、单杆活塞式液压缸 单杆活塞液压缸有缸体固定和活塞杆固定两种形式， 但它们的工作台移动范围都是活塞运动行程的两倍。

  6. 当无杆腔进油，有杆腔回油时 d D q • 当有杆腔进油，无杆腔回油时 q

  7. 差动连接，液压缸左右两腔同时进入压力油 q 在忽略两腔连通油路压力损失的情况下，差动缸的推力为： 活塞的运动速度为：

  8. 2、双杆活塞式液压缸 • 当缸筒固定时，运动部件移动范围是活塞有效行程的三倍； • 当活塞杆固定时，运动部件移动范围是活塞有效行程的两倍。 双杆活塞式液压缸的活塞两侧都装有活塞杆，由于两腔的有效面积相等，所以当输入流量和油液压力不变时，故活塞往返的作用力和运动速度都相等

  9. 4.2.2 柱塞式液压缸 • 柱塞缸的结构由缸体、柱塞、导套、密封圈、压盖等组成。

  10. 为了得到双向运动，柱塞缸常成对使用。 • 为减轻重量，防止柱塞水平放置时因自重而下垂，常把柱塞做成空心的形式。

  11. 4.2.3 摆动式液压缸 摆动液压缸能实现小于360°角度的往复摆动运动， 由于它可直接输出扭矩，故又称为摆动液压马达。 主要有单叶片式和双叶片式两种结构形式。 摆动液压缸

  12. 4.2.4 其他液压缸

  13. 1.增力缸

  14. 2.增压缸

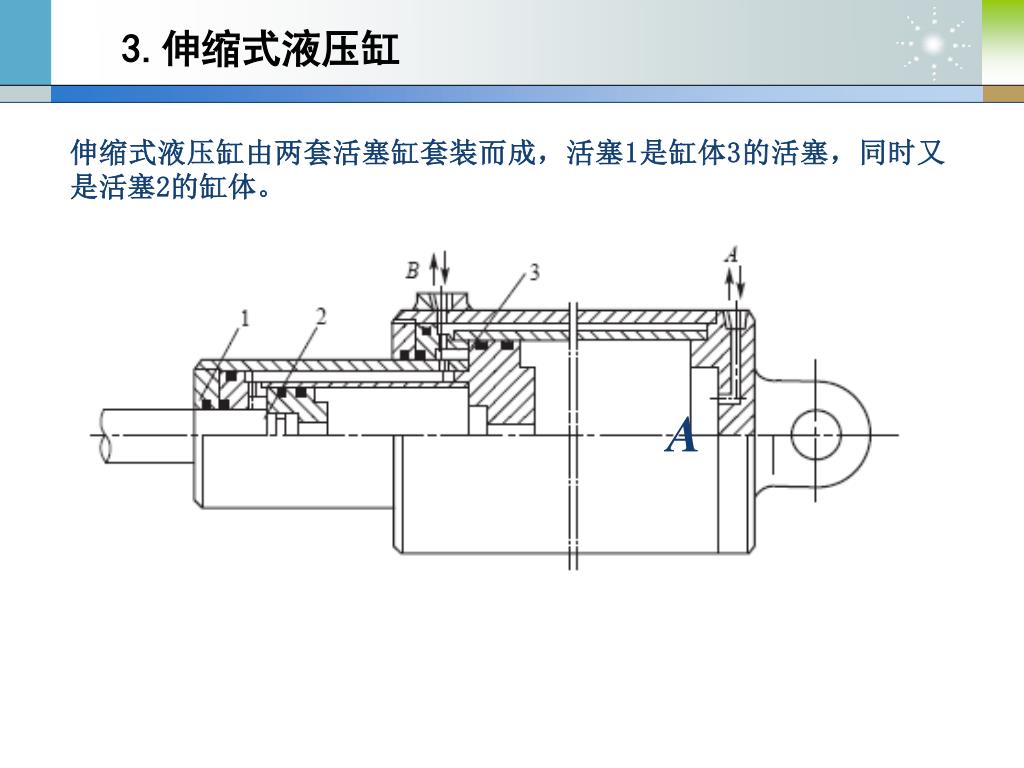

  15. 3.伸缩式液压缸 伸缩式液压缸由两套活塞缸套装而成，活塞1是缸体3的活塞，同时又是活塞2的缸体。 A

  16. 4.3 液压缸的典型结构

  17. Thank You !
