Presentation Transcript
slide1

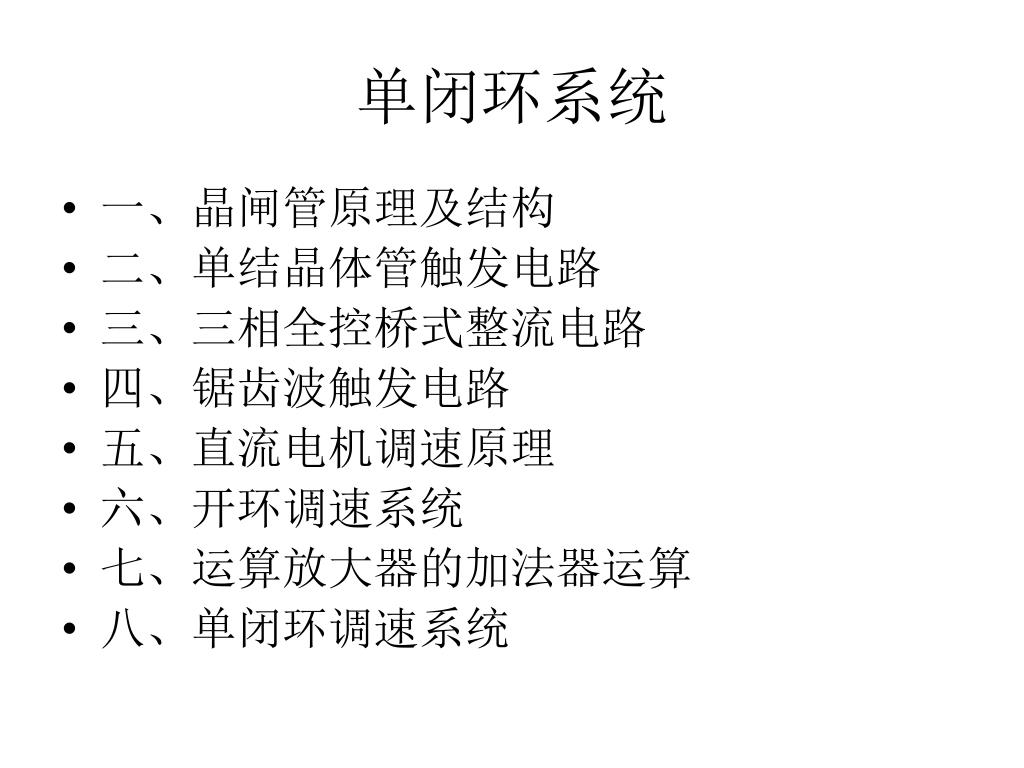

单闭环系统
  • 一、晶闸管原理及结构
  • 二、单结晶体管触发电路
  • 三、三相全控桥式整流电路
  • 四、锯齿波触发电路
  • 五、直流电机调速原理
  • 六、开环调速系统
  • 七、运算放大器的加法器运算
  • 八、单闭环调速系统

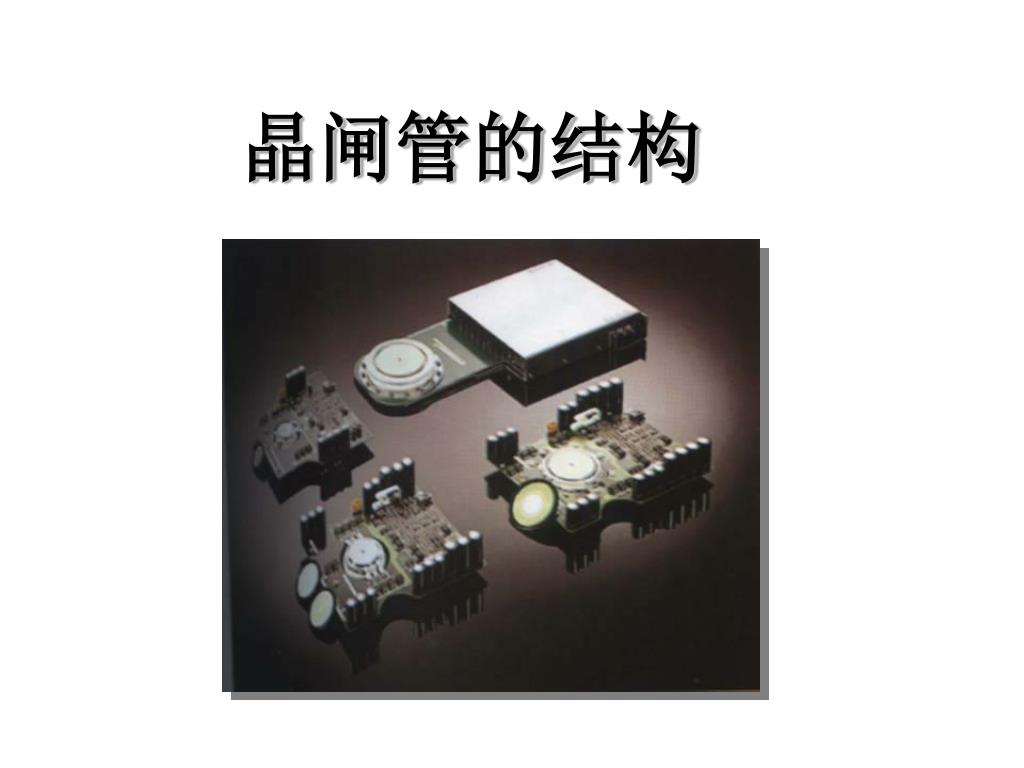

slide3

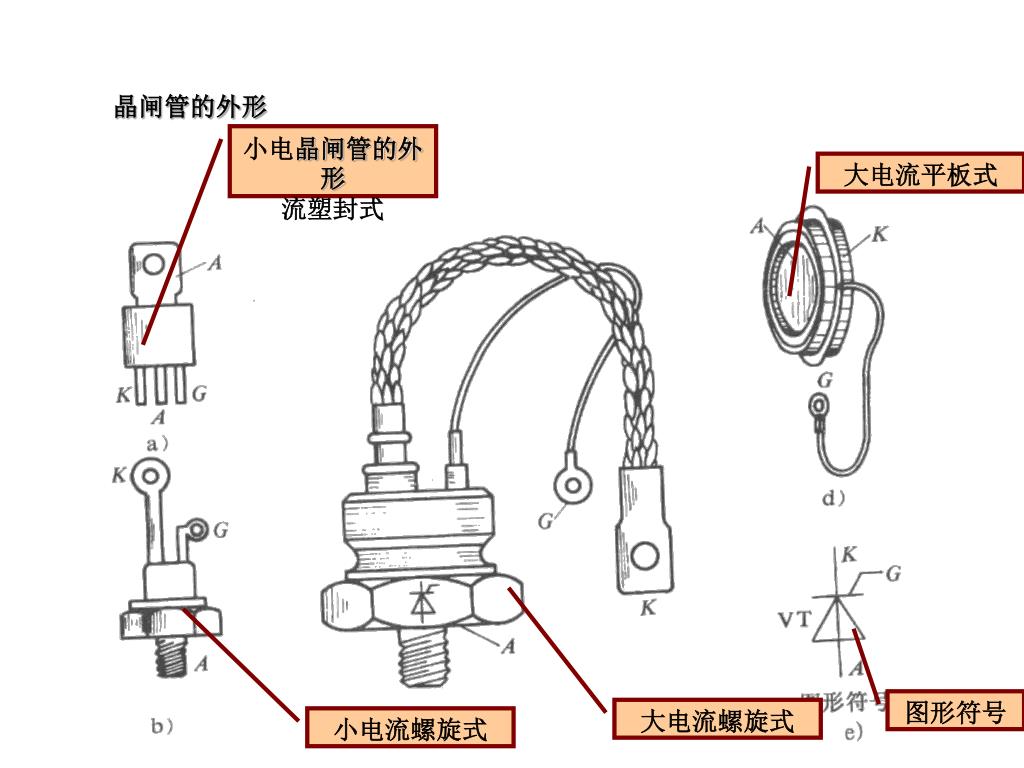

晶闸管的外形

小电晶闸管的外形

流塑封式

大电流平板式

图形符号

大电流螺旋式

小电流螺旋式

slide5

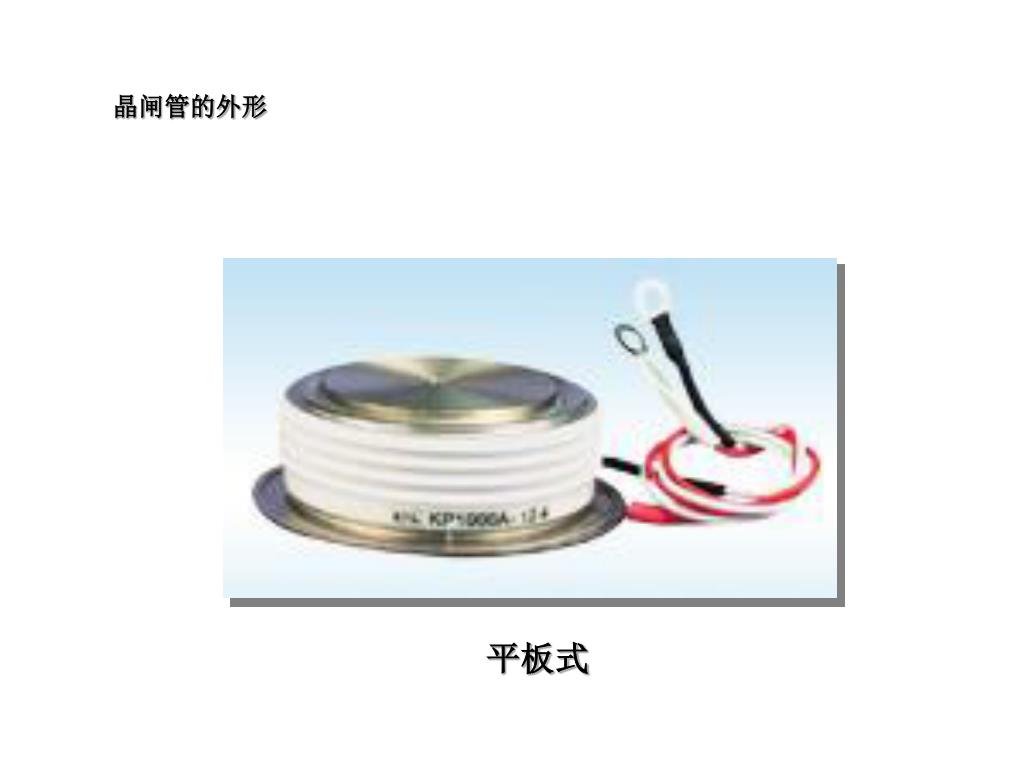

平板式

晶闸管的外形

slide6

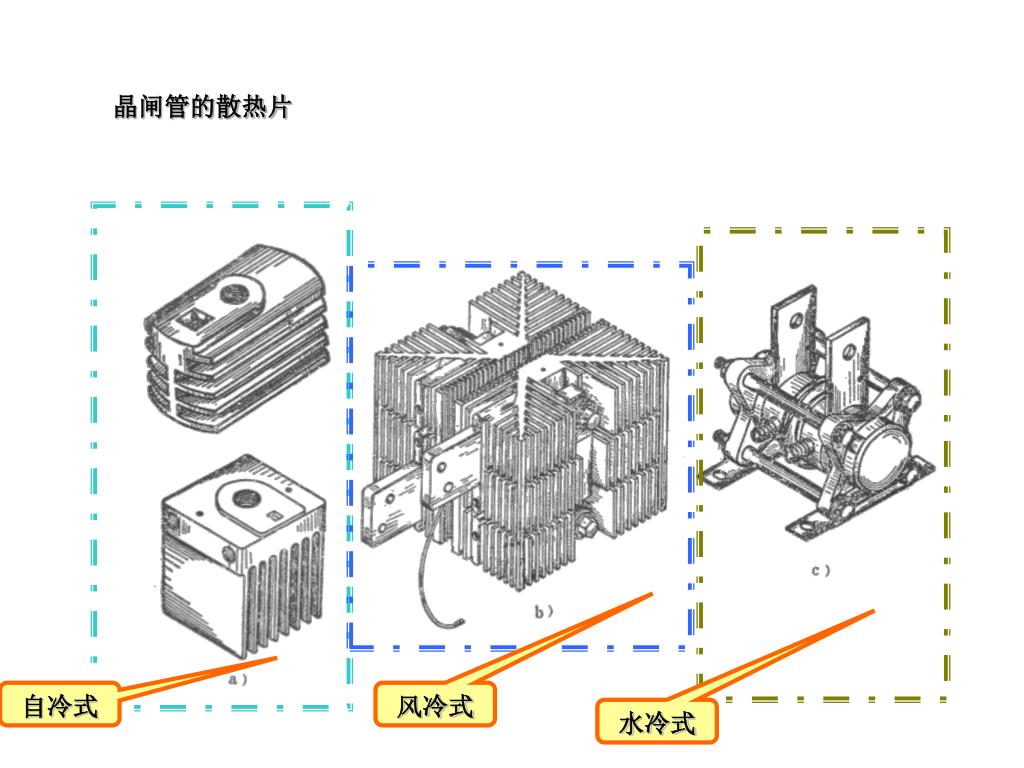

晶闸管的散热片

自冷式

风冷式

水冷式

slide7

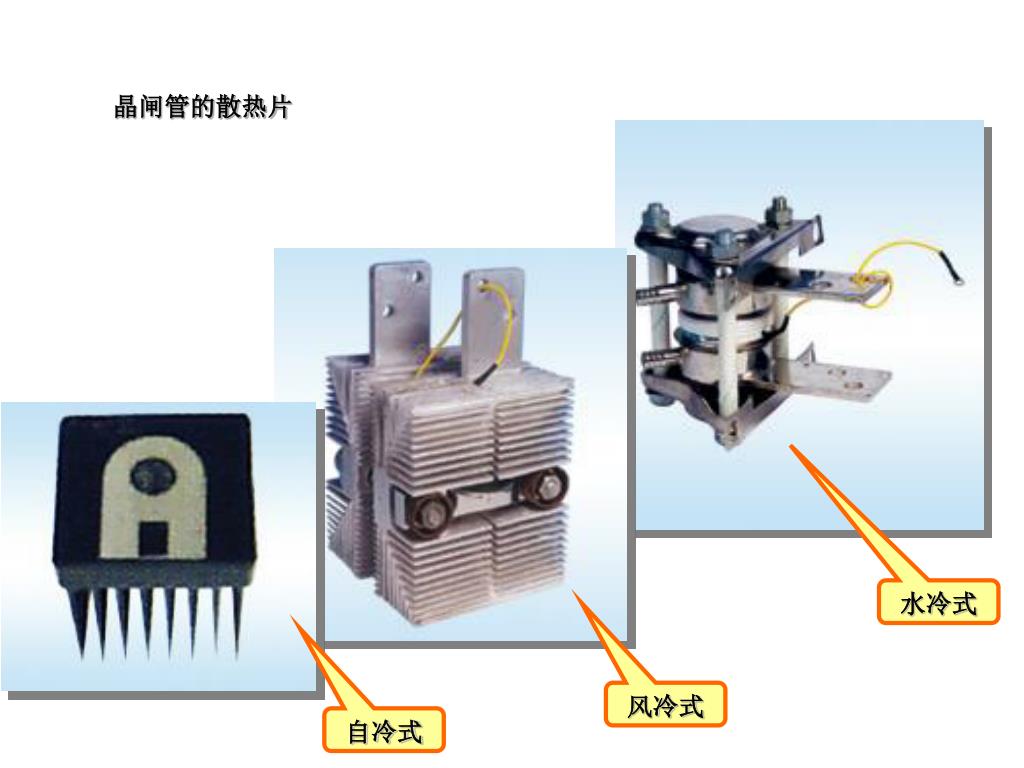

晶闸管的散热片

水冷式

风冷式

自冷式

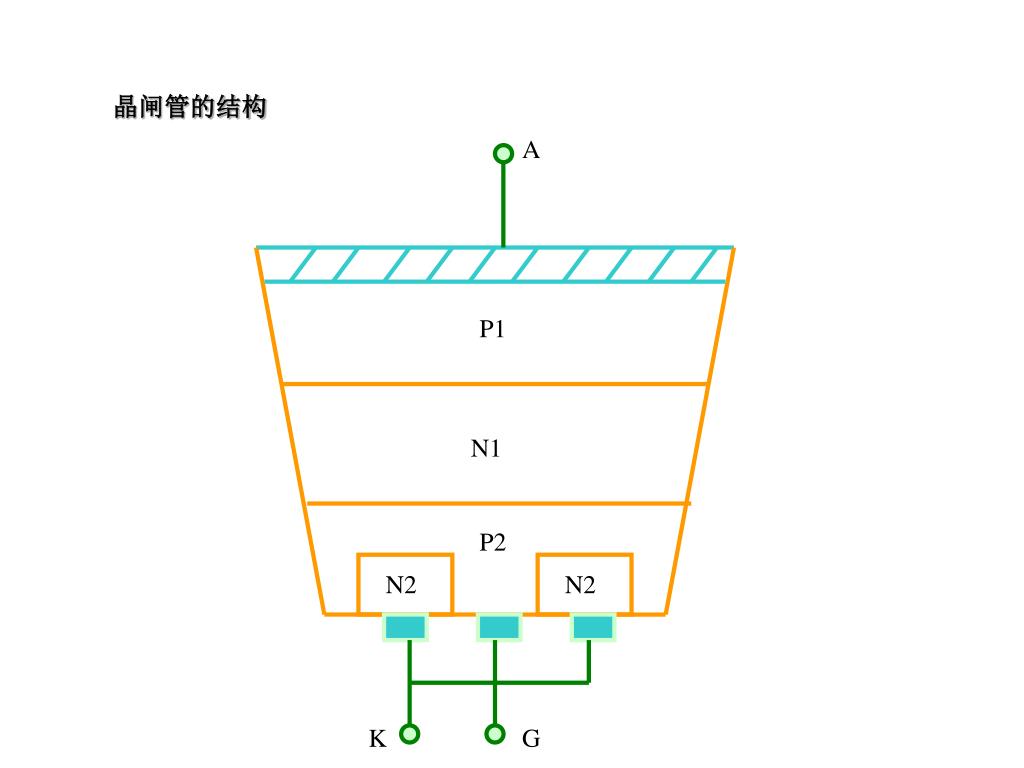

slide8

A

P1

N1

P2

N2

N2

K

G

晶闸管的结构

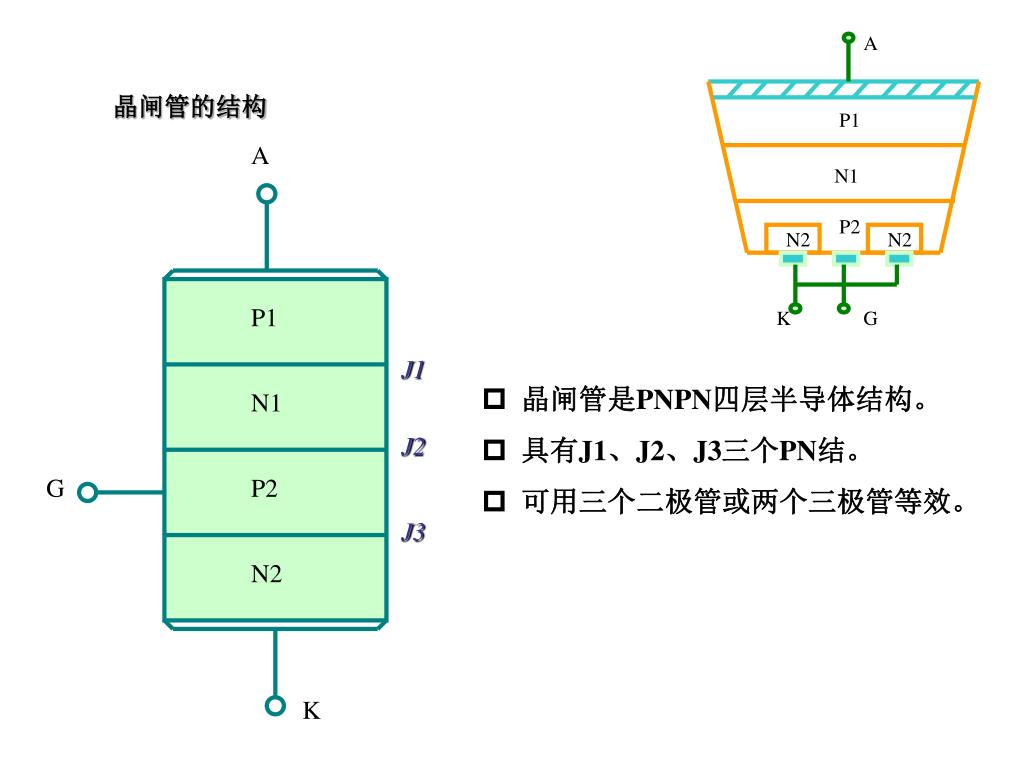

slide9

A

晶闸管的结构

P1

A

N1

P2

N2

N2

P1

K

G

J1

  • 晶闸管是PNPN四层半导体结构。
  • 具有J1、J2、J3三个PN结。
  • 可用三个二极管或两个三极管等效。

N1

J2

G

P2

J3

N2

K

slide11

A

P1

J1

N1

J2

G

P2

J3

N2

K

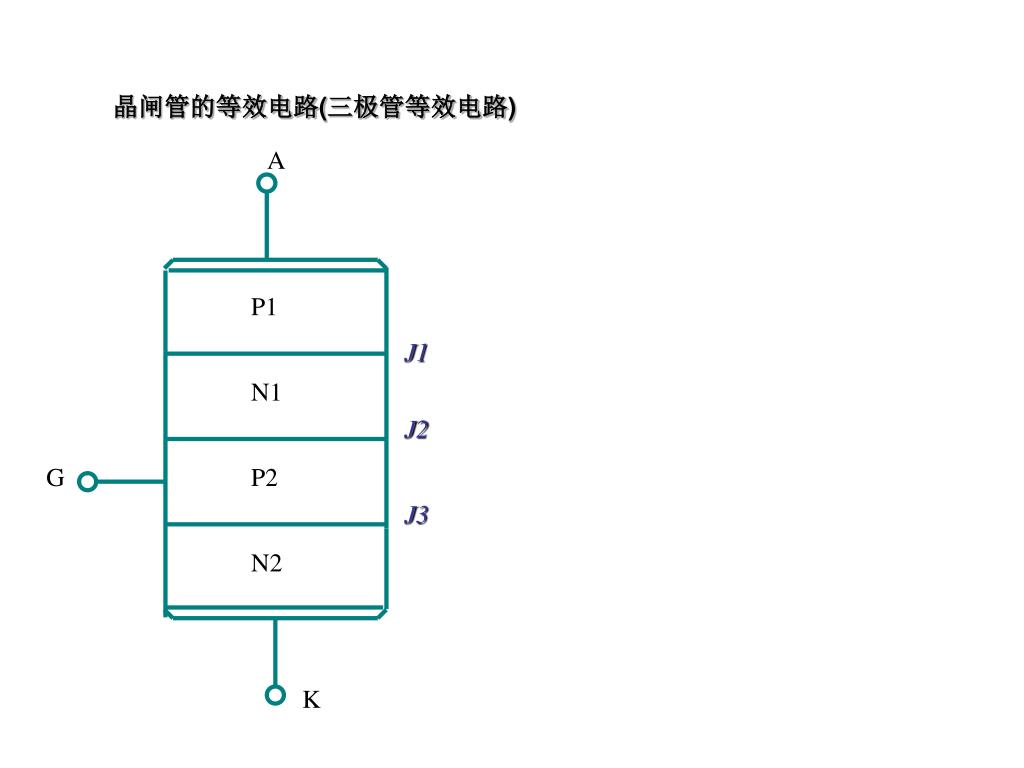

晶闸管的等效电路(三极管等效电路)

slide12

A

A

P1

J1

N1

J2

G

J3

K

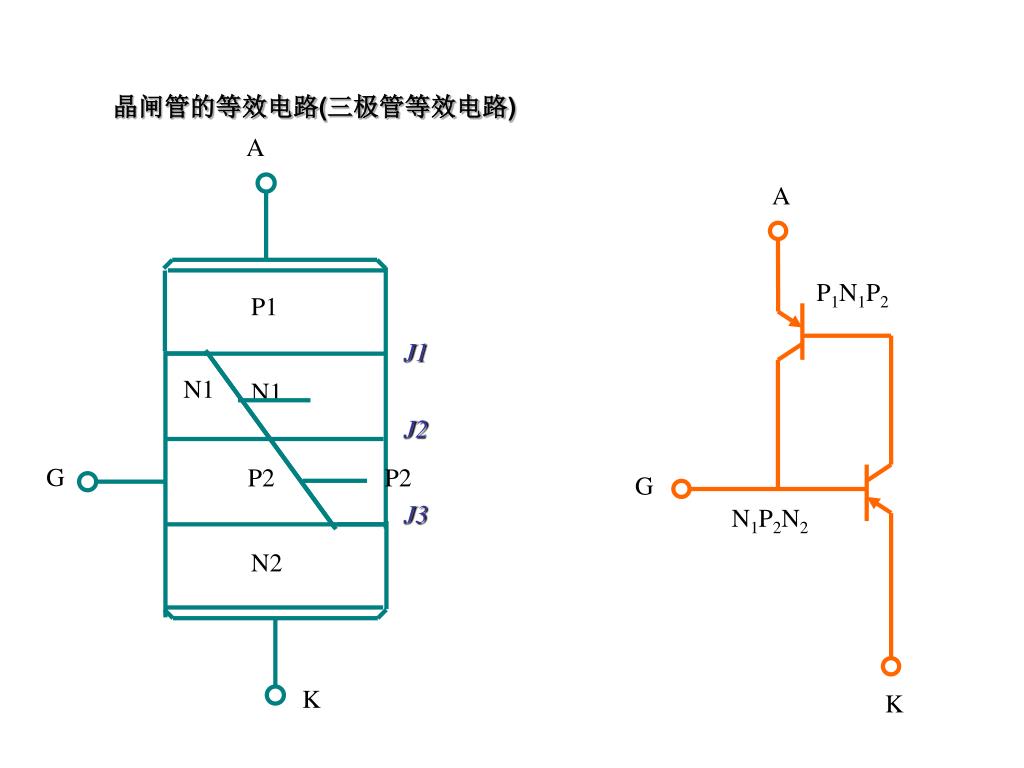

晶闸管的等效电路(三极管等效电路)

P1N1P2

N1

G

P2

P2

N1P2N2

N2

K

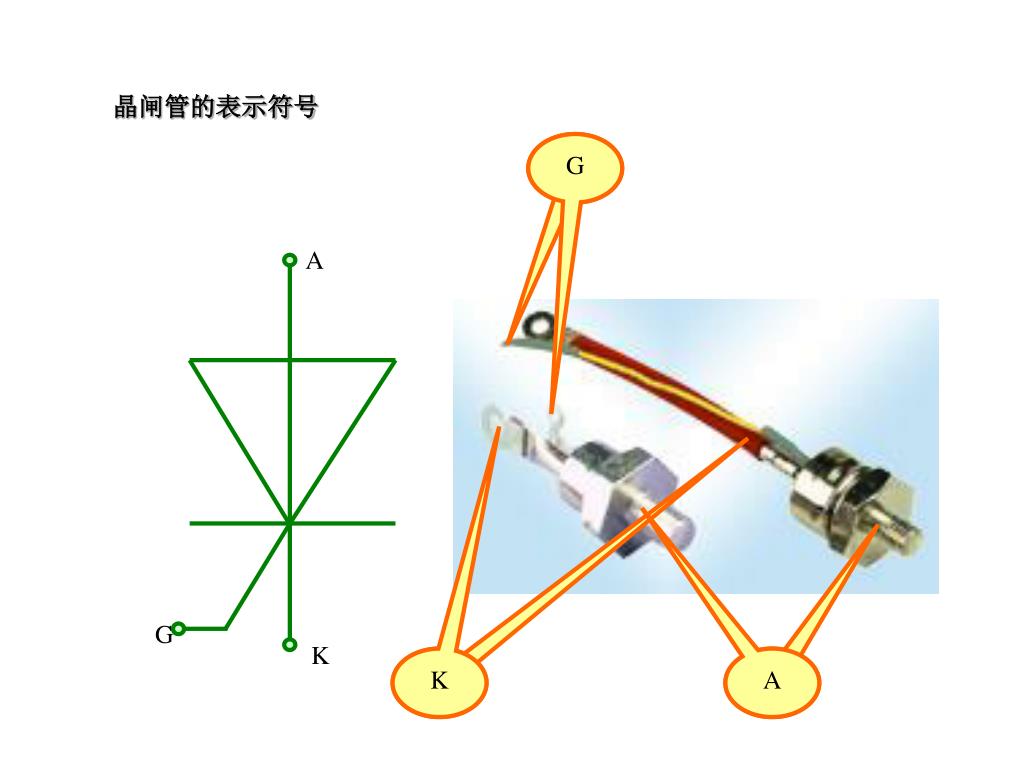

slide13

A

G

K

晶闸管的表示符号

G

G

A

K

A

A

slide14

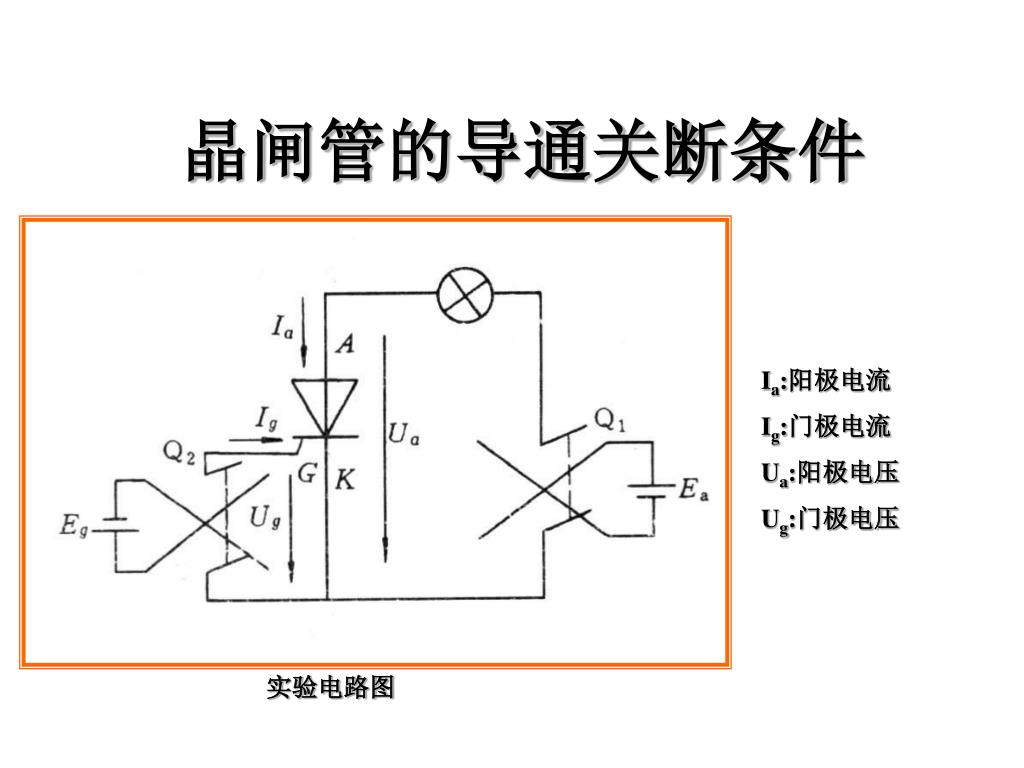

晶闸管的导通关断条件

Ia:阳极电流

Ig:门极电流

Ua:阳极电压

Ug:门极电压

实验电路图

slide15

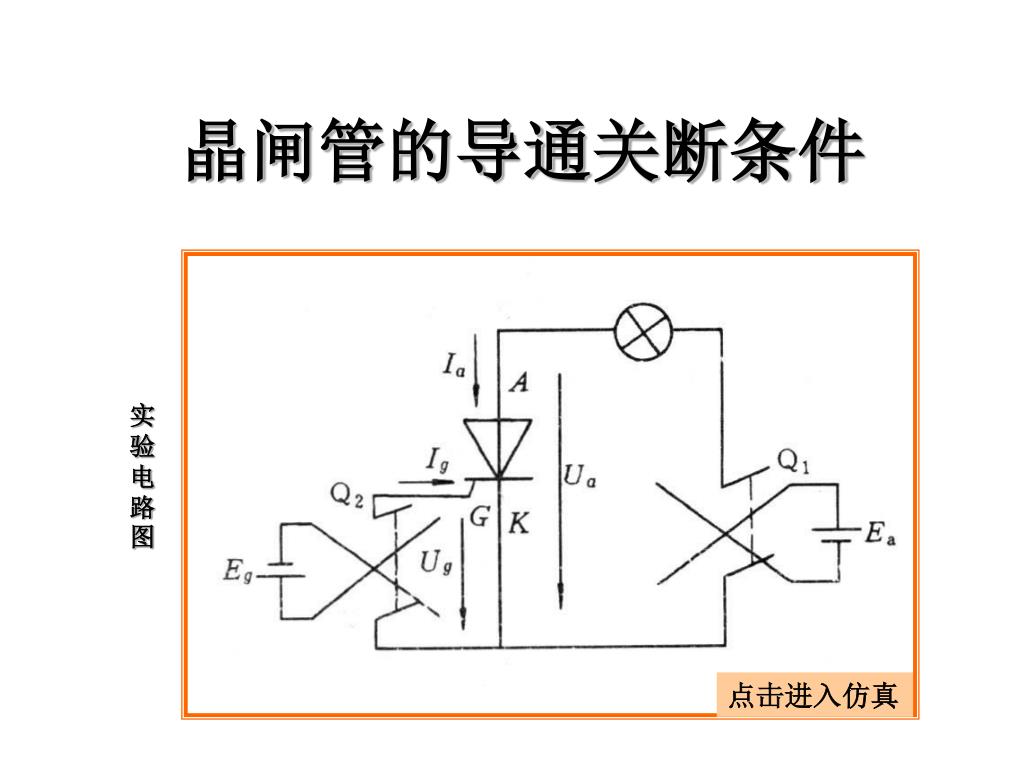

晶闸管的导通关断条件

实验电路图

点击进入仿真

slide16

晶闸管的导通实验一

晶闸管在反向阳极电压作用下,不论门极为何种电压,它都处于关断状态。

slide17

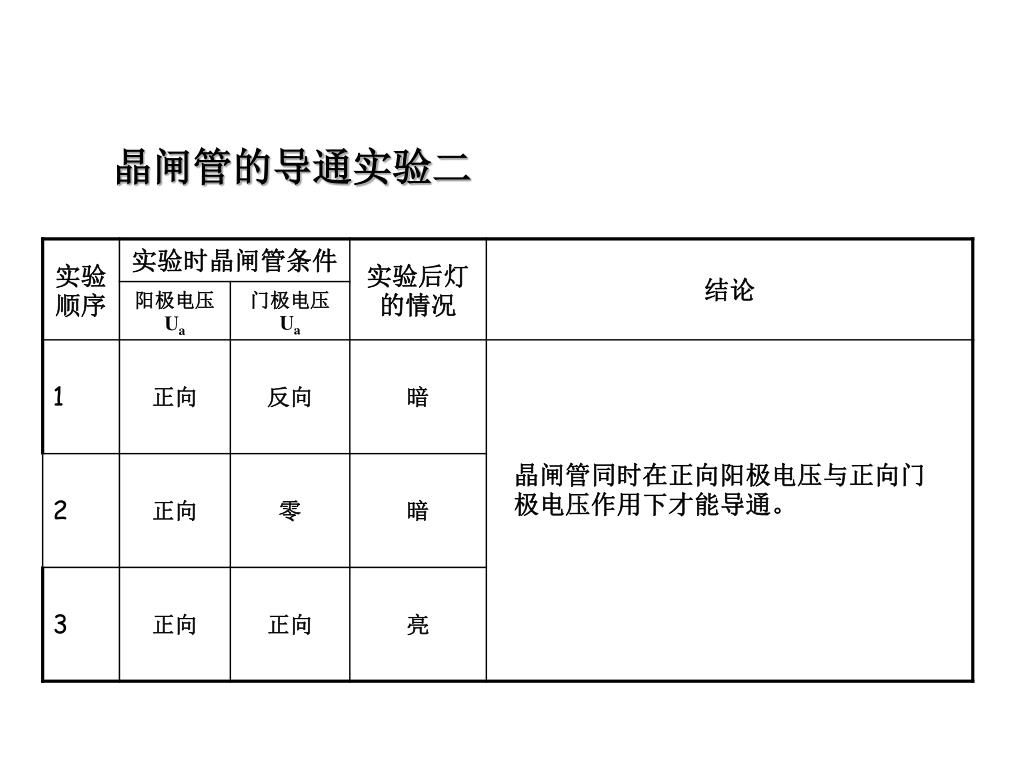

晶闸管的导通实验二

晶闸管同时在正向阳极电压与正向门极电压作用下才能导通。

slide18

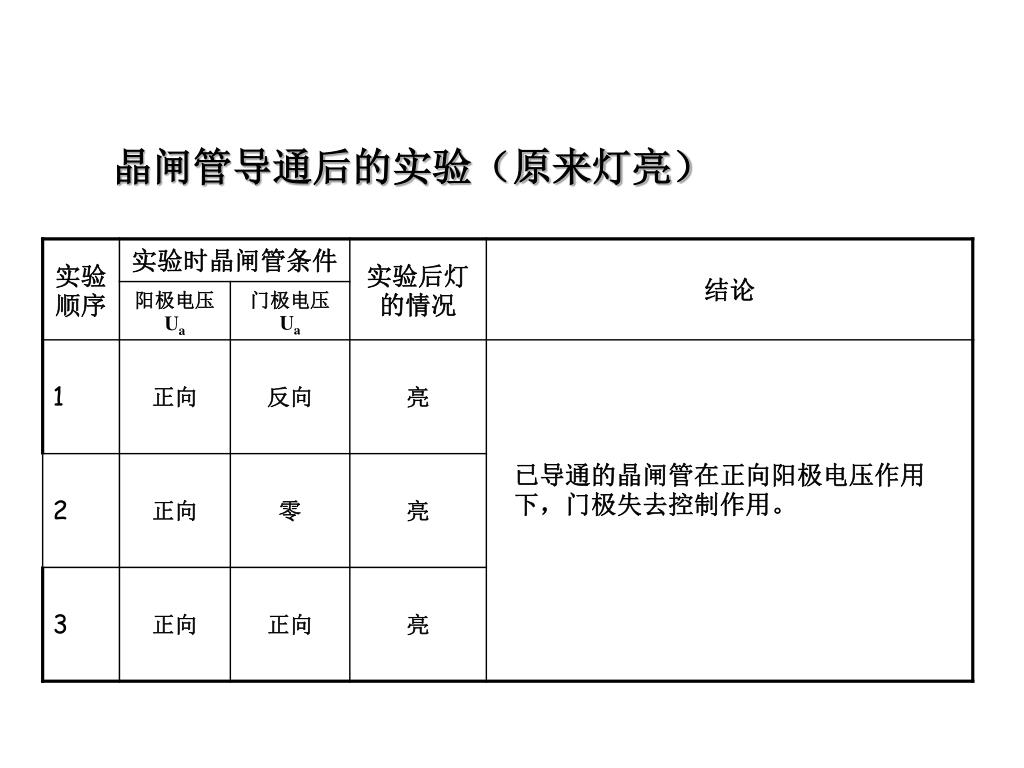

晶闸管导通后的实验(原来灯亮)

已导通的晶闸管在正向阳极电压作用下,门极失去控制作用。

slide19

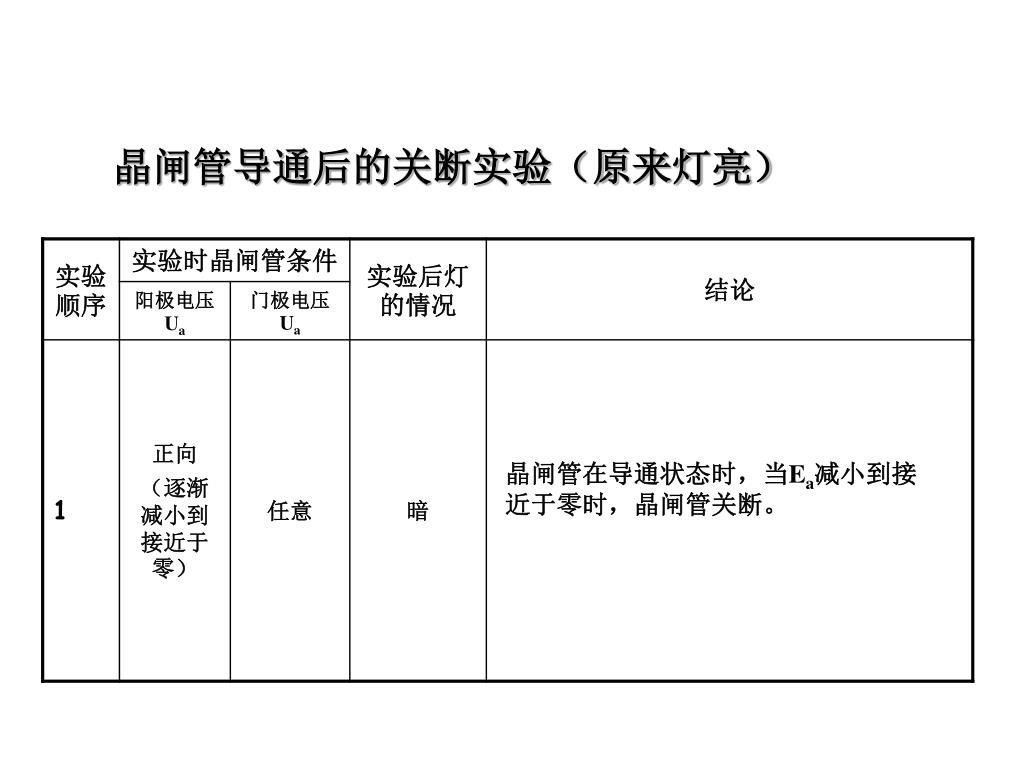

晶闸管导通后的关断实验(原来灯亮)

晶闸管在导通状态时,当Ea减小到接近于零时,晶闸管关断。

slide20

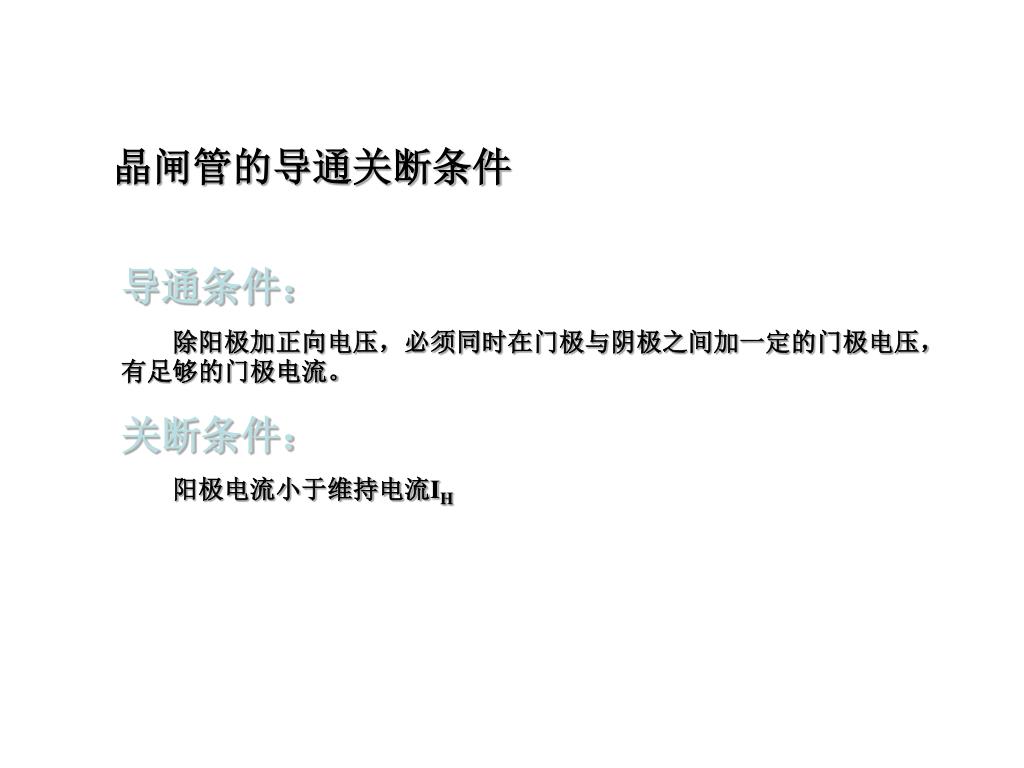

晶闸管的导通关断条件

导通条件:

 除阳极加正向电压,必须同时在门极与阴极之间加一定的门极电压,有足够的门极电流。

关断条件:

 阳极电流小于维持电流IH

slide21

A

P1N1P2

G

N1P2N2

K

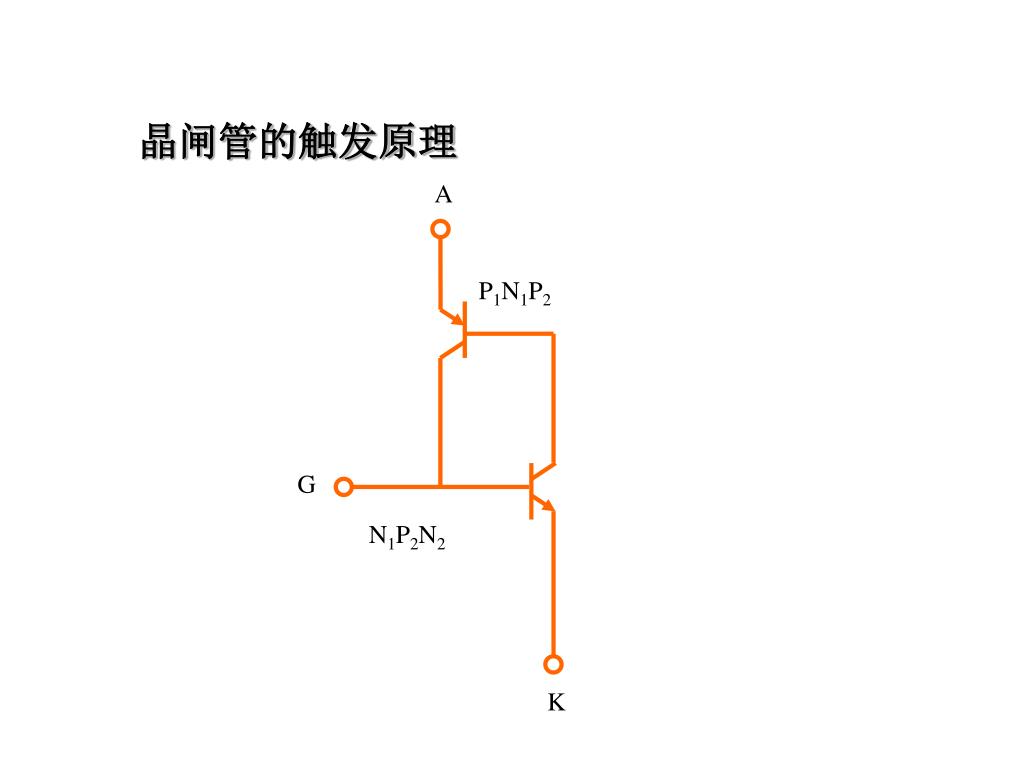

晶闸管的触发原理

slide22

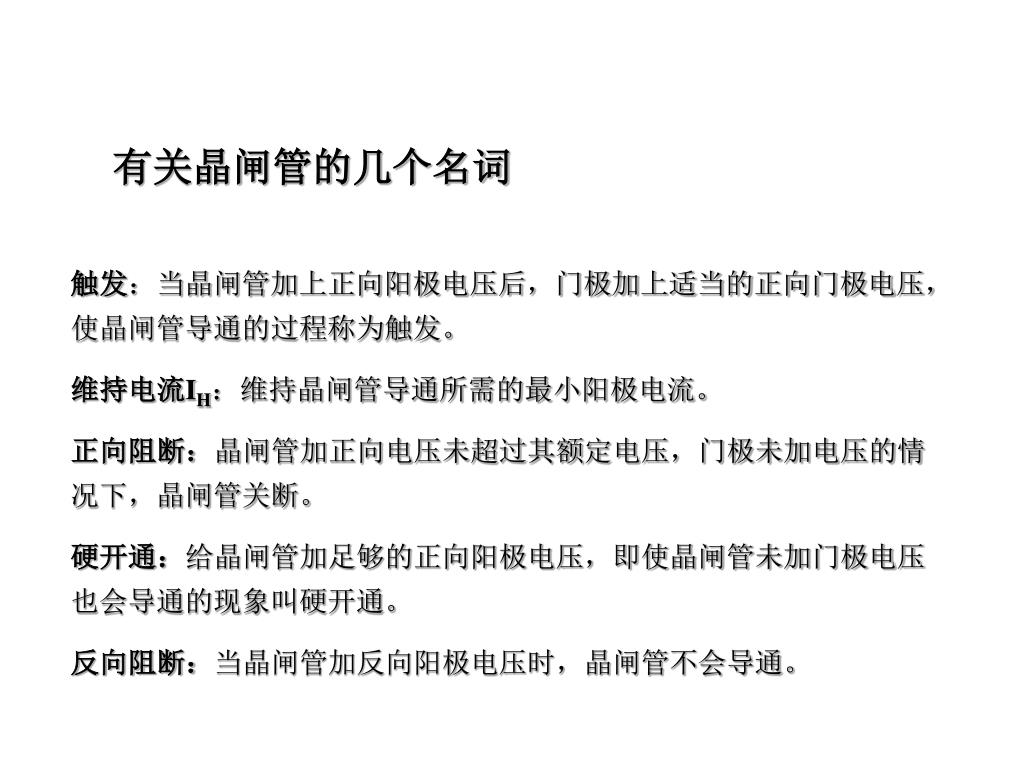

有关晶闸管的几个名词

触发:当晶闸管加上正向阳极电压后,门极加上适当的正向门极电压,使晶闸管导通的过程称为触发。

维持电流IH:维持晶闸管导通所需的最小阳极电流。

正向阻断:晶闸管加正向电压未超过其额定电压,门极未加电压的情况下,晶闸管关断。

硬开通:给晶闸管加足够的正向阳极电压,即使晶闸管未加门极电压也会导通的现象叫硬开通。

反向阻断:当晶闸管加反向阳极电压时,晶闸管不会导通。

slide23

Ia

Q

Ua

U2

Ug

Eg

Rd

Ud

例题

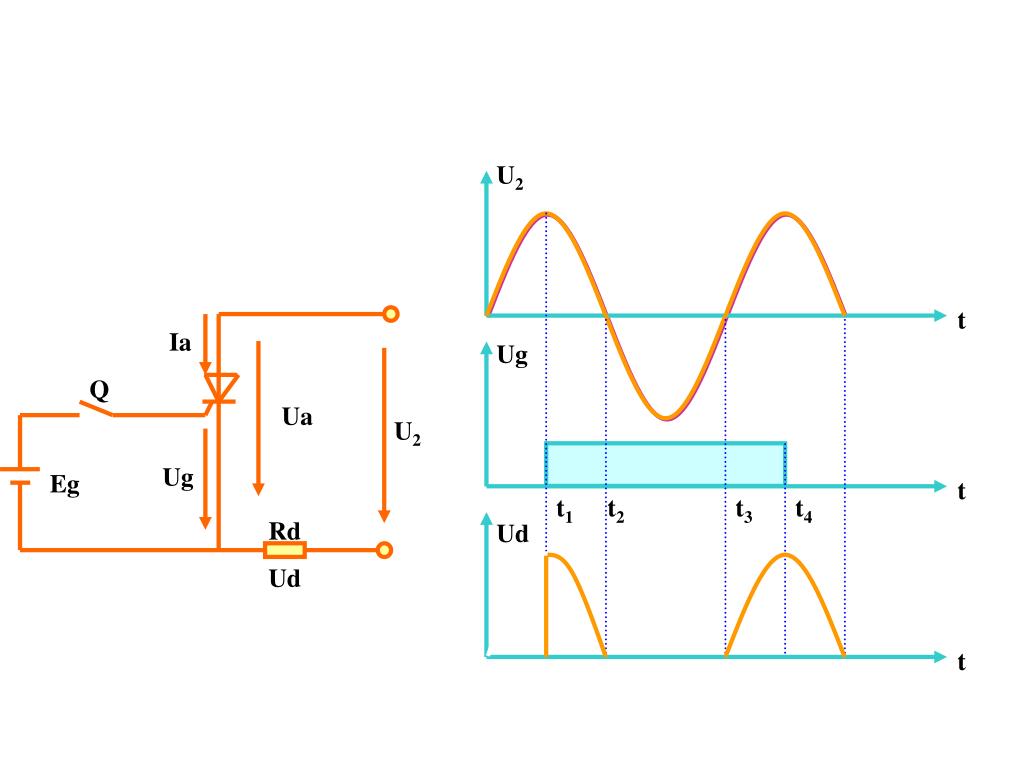

如图,阳极电流为交流电压,门极在t1瞬间合上开关Q,t4时刻开关Q断开,求电阻上的电压波形ud。

slide24

U2

t

Ia

Ug

Q

Ua

U2

Ug

Eg

t

t1

t2

t3

t4

Rd

Ud

Ud

t

slide25

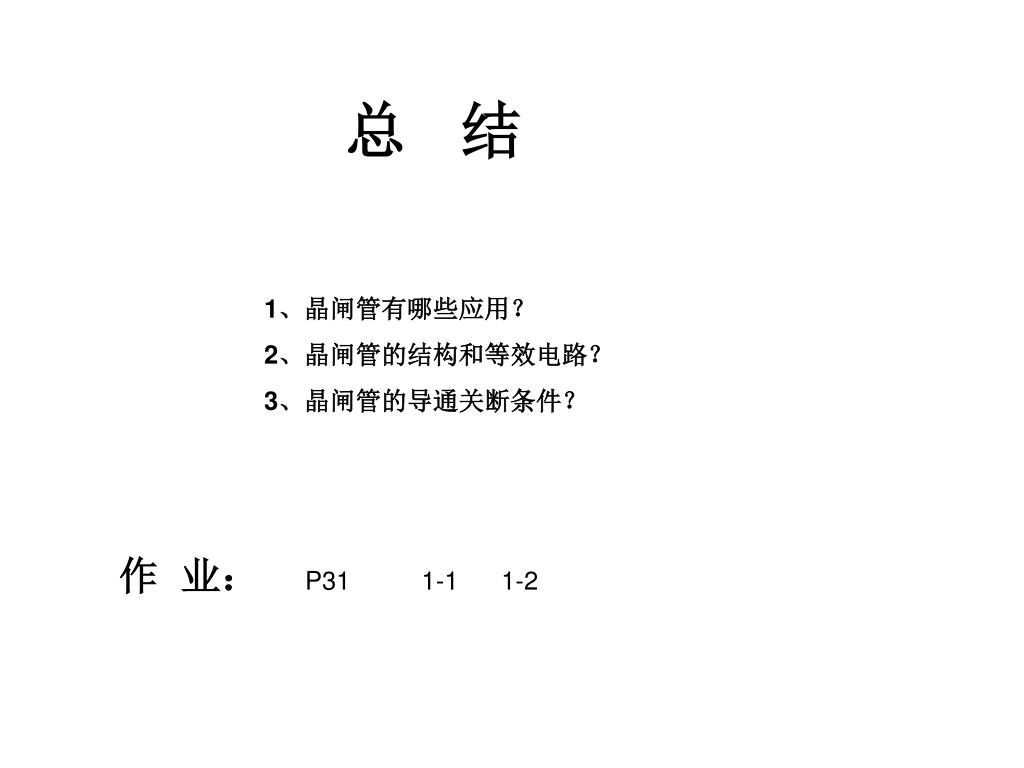

总 结

1、晶闸管有哪些应用?

2、晶闸管的结构和等效电路?

3、晶闸管的导通关断条件?

作 业: P31 1-1 1-2

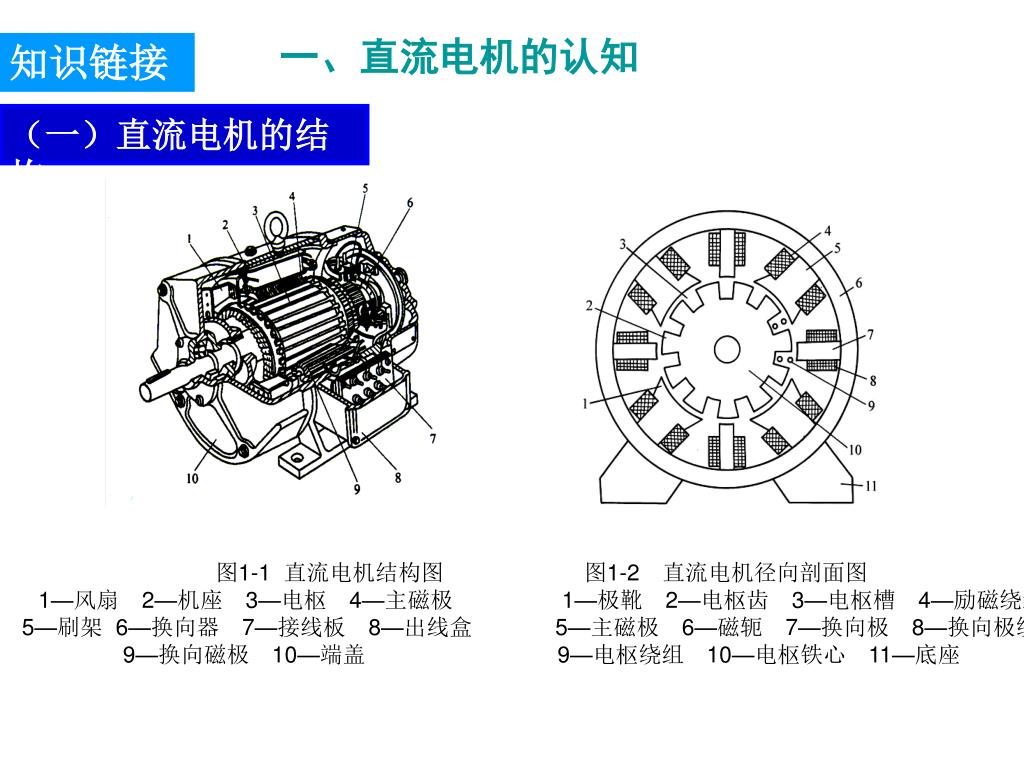

slide26

一、直流电机的认知

知识链接

(一)直流电机的结构

图1-1 直流电机结构图 图1-2 直流电机径向剖面图

1—风扇 2—机座 3—电枢 4—主磁极 1—极靴 2—电枢齿 3—电枢槽 4—励磁绕组

5—刷架 6—换向器 7—接线板 8—出线盒 5—主磁极 6—磁轭 7—换向极 8—换向极绕组

9—换向磁极 10—端盖 9—电枢绕组 10—电枢铁心 11—底座

slide27

(一)直流电机的结构

1.定子部分

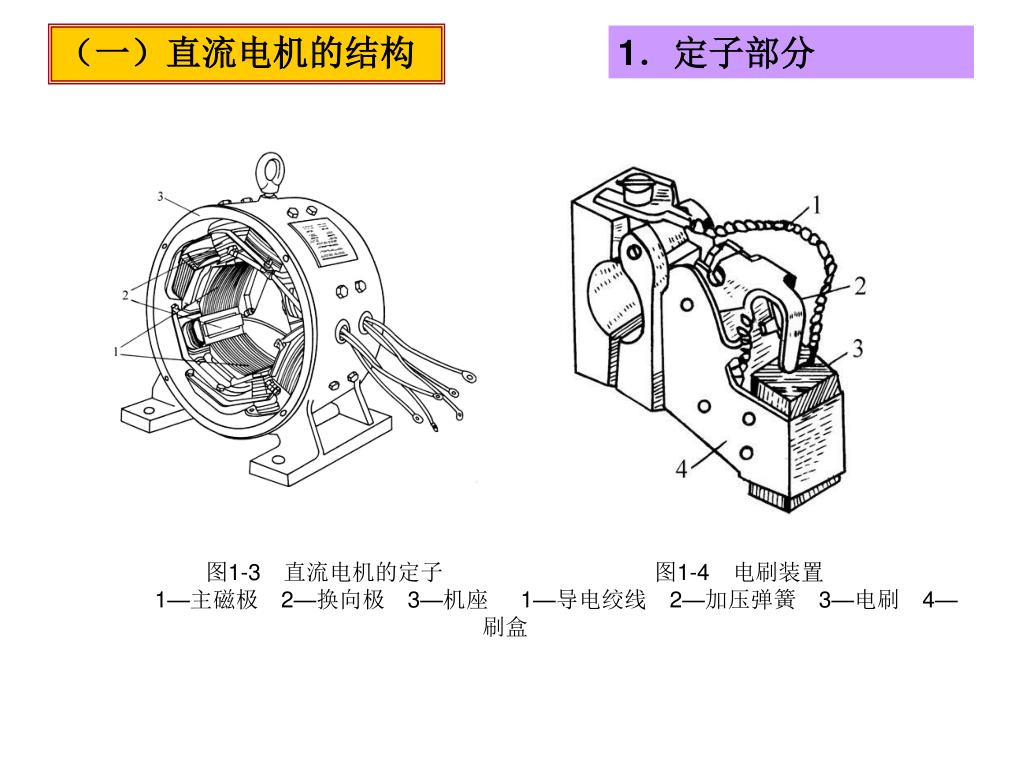

图1-3 直流电机的定子 图1-4 电刷装置

1—主磁极 2—换向极 3—机座 1—导电绞线 2—加压弹簧 3—电刷 4—刷盒

slide28

(一)直流电机的结构

2.转子部分

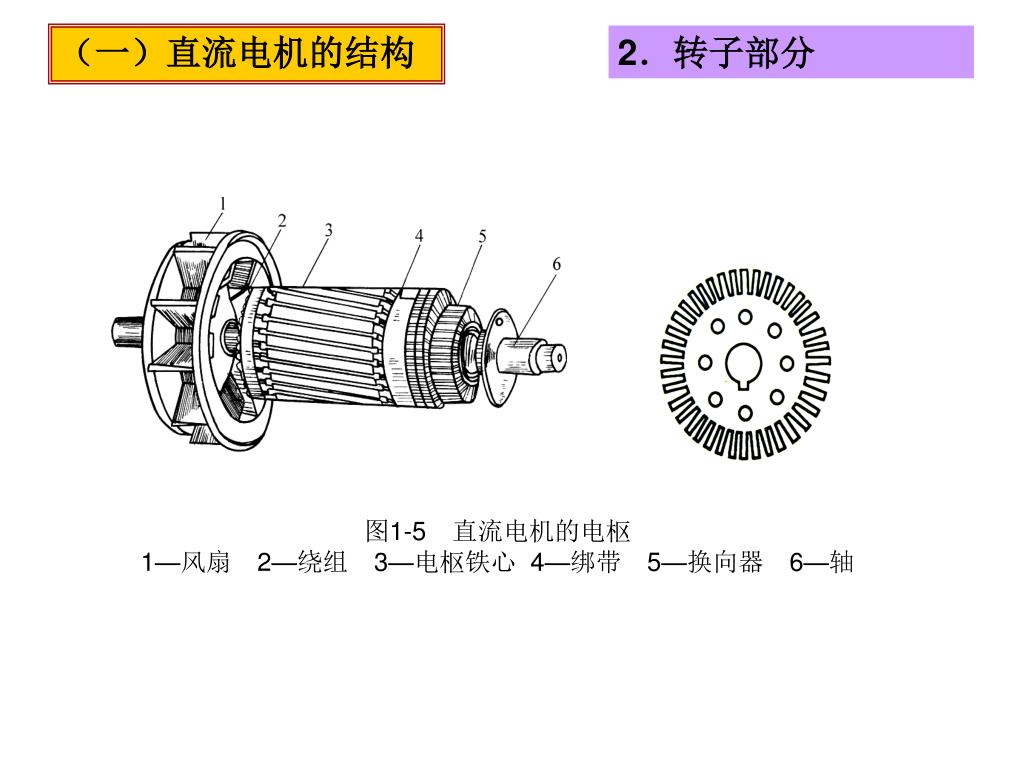

图1-5 直流电机的电枢

1—风扇 2—绕组 3—电枢铁心 4—绑带 5—换向器 6—轴

slide29

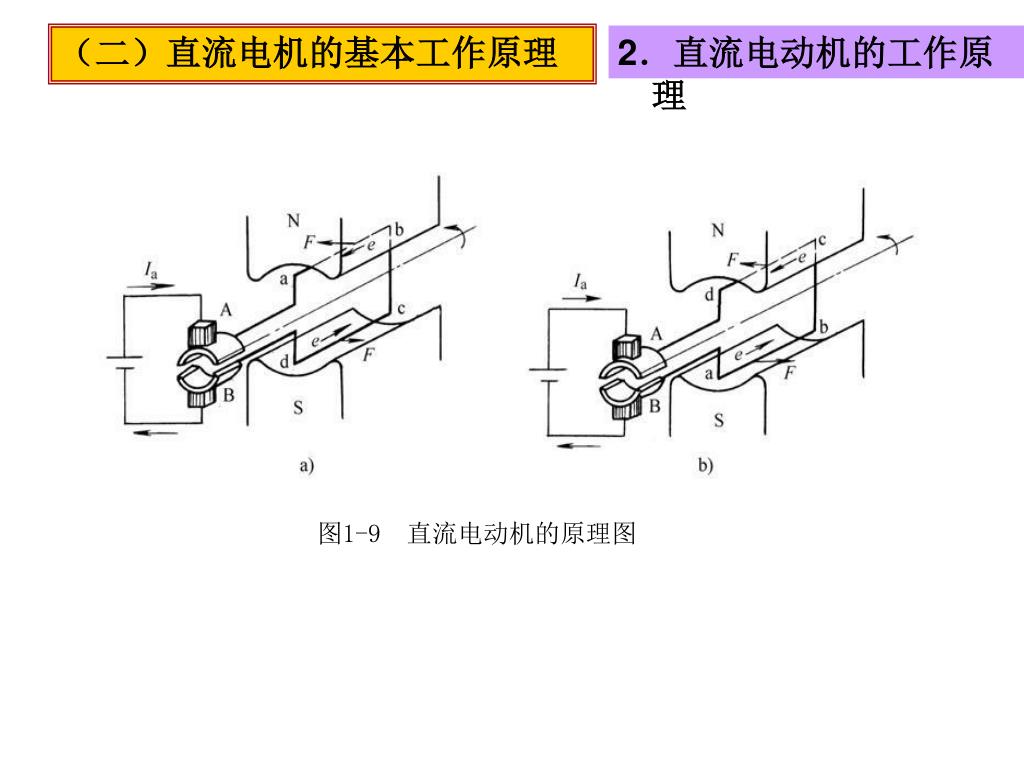

(二)直流电机的基本工作原理

2.直流电动机的工作原理

图1-9 直流电动机的原理图

slide30

(三)直流电机的分类

1.他励电机

他励是指主磁极磁场绕组的励磁电流由另外的直流电源供电,与电枢电路没有电的联系。

a) 接线示意图 b) 原理线路图

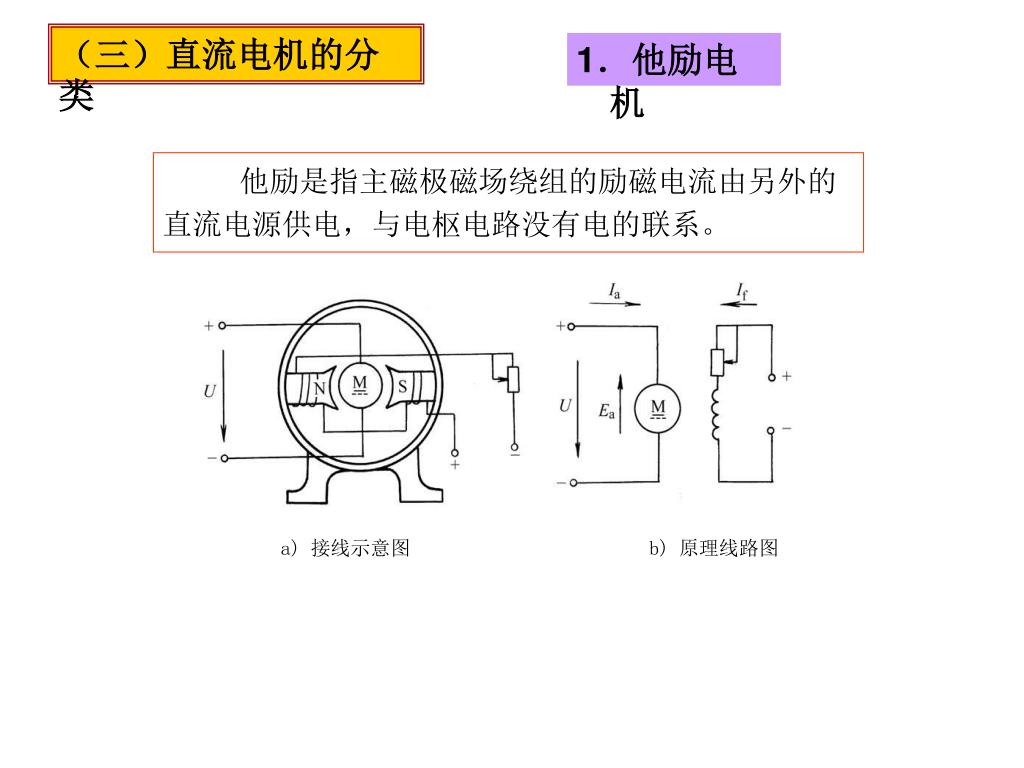

slide31

(三)直流电机的分类

1.他励电机

他励是指主磁极磁场绕组的励磁电流由另外的直流电源供电,与电枢电路没有电的联系。

a) 接线示意图 b) 原理线路图

slide32

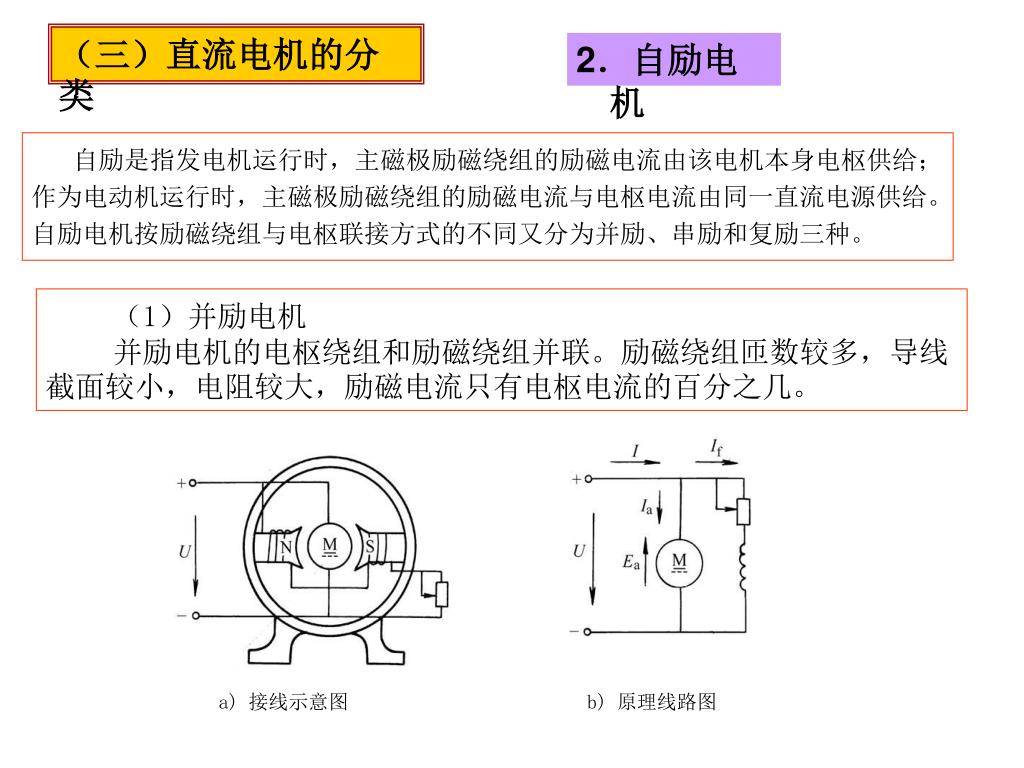

(三)直流电机的分类

2.自励电机

自励是指发电机运行时,主磁极励磁绕组的励磁电流由该电机本身电枢供给;作为电动机运行时,主磁极励磁绕组的励磁电流与电枢电流由同一直流电源供给。自励电机按励磁绕组与电枢联接方式的不同又分为并励、串励和复励三种。

(1)并励电机

并励电机的电枢绕组和励磁绕组并联。励磁绕组匝数较多,导线截面较小,电阻较大,励磁电流只有电枢电流的百分之几。

a) 接线示意图 b) 原理线路图

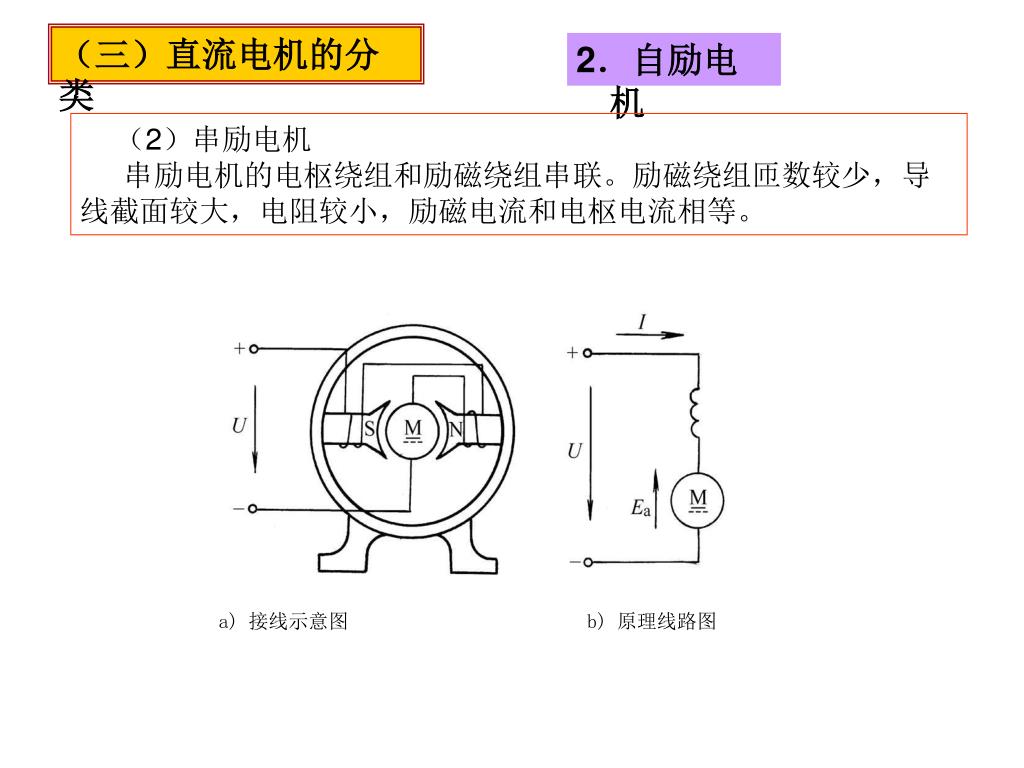

slide33

(三)直流电机的分类

2.自励电机

(2)串励电机

串励电机的电枢绕组和励磁绕组串联。励磁绕组匝数较少,导线截面较大,电阻较小,励磁电流和电枢电流相等。

a) 接线示意图 b) 原理线路图

slide34

(三)直流电机的分类

2.自励电机

自励是指发电机运行时,主磁极励磁绕组的励磁电流由该电机本身电枢供给;作为电动机运行时,主磁极励磁绕组的励磁电流与电枢电流由同一直流电源供给。自励电机按励磁绕组与电枢联接方式的不同又分为并励、串励和复励三种。

(1)并励电机

并励电机的电枢绕组和励磁绕组并联。励磁绕组匝数较多,导线截面较小,电阻较大,励磁电流只有电枢电流的百分之几。

a) 接线示意图 b) 原理线路图

slide35

(二)直流电动机的调速方法

改变Ra、Φ、U中的任一个参数都可以使转速n发生变化。

slide36

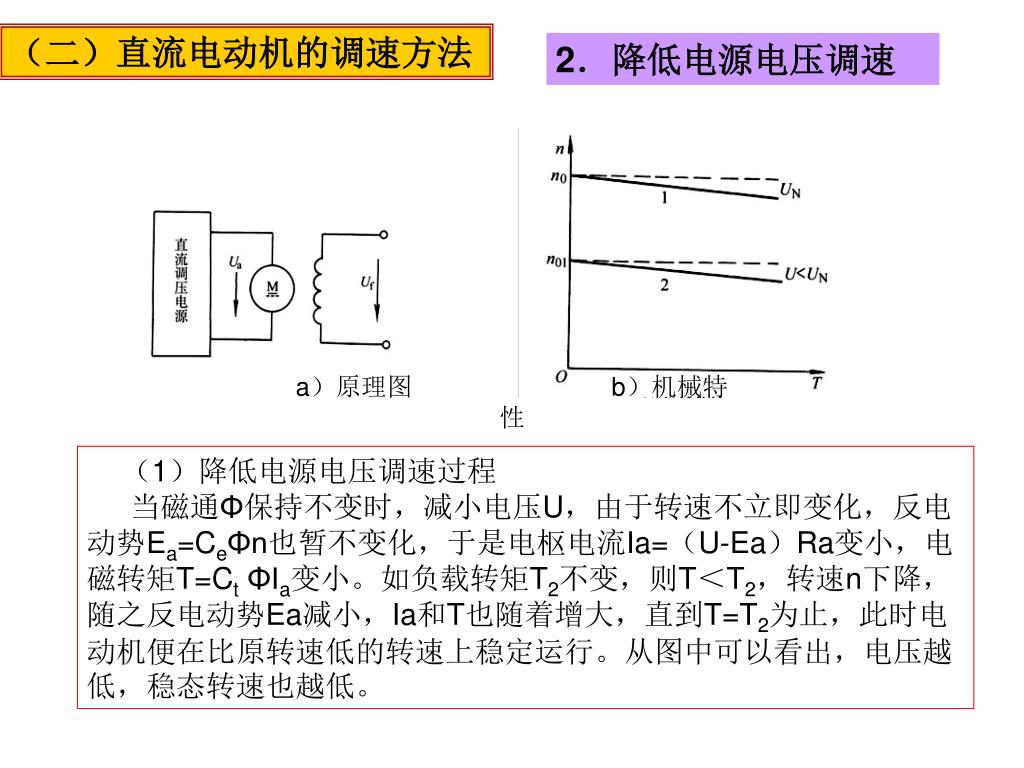

(二)直流电动机的调速方法

2.降低电源电压调速

a)原理图 b)机械特性

(1)降低电源电压调速过程

当磁通Φ保持不变时,减小电压U,由于转速不立即变化,反电动势Ea=CeΦn也暂不变化,于是电枢电流Ia=(U-Ea)Ra变小,电磁转矩T=Ct ΦIa变小。如负载转矩T2不变,则T<T2,转速n下降,随之反电动势Ea减小,Ia和T也随着增大,直到T=T2为止,此时电动机便在比原转速低的转速上稳定运行。从图中可以看出,电压越低,稳态转速也越低。

slide37

(二)直流电动机的调速方法

2.降低电源电压调速

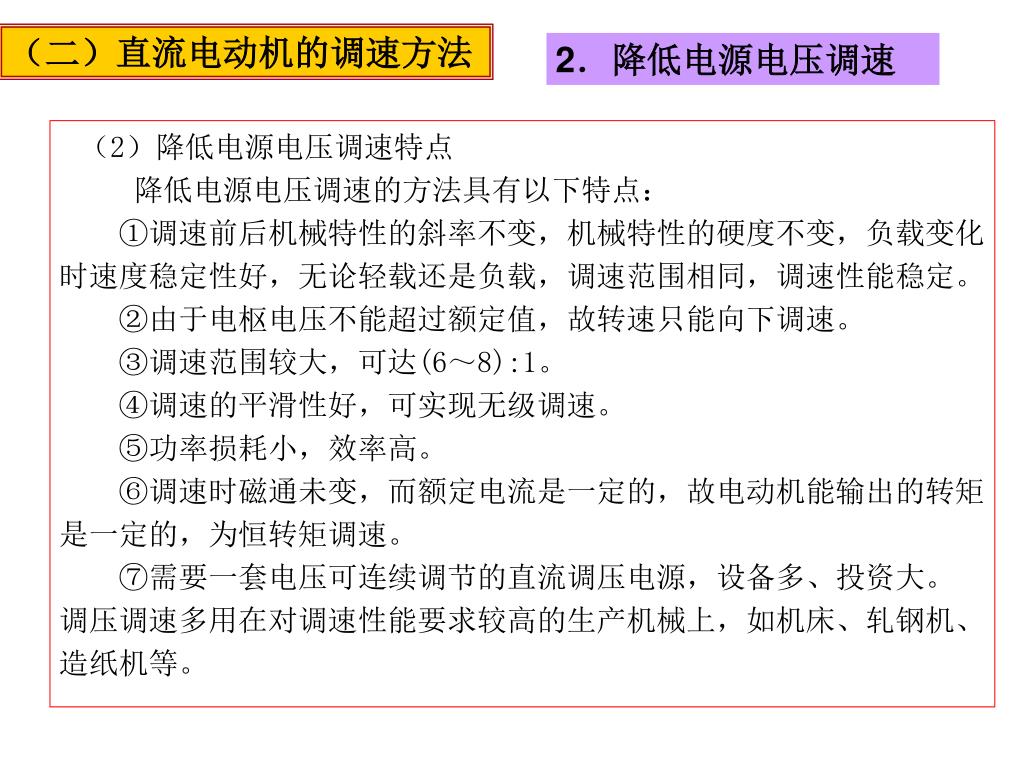

(2)降低电源电压调速特点

降低电源电压调速的方法具有以下特点:

①调速前后机械特性的斜率不变,机械特性的硬度不变,负载变化时速度稳定性好,无论轻载还是负载,调速范围相同,调速性能稳定。

②由于电枢电压不能超过额定值,故转速只能向下调速。

③调速范围较大,可达(6~8):1。

④调速的平滑性好,可实现无级调速。

⑤功率损耗小,效率高。

⑥调速时磁通未变,而额定电流是一定的,故电动机能输出的转矩是一定的,为恒转矩调速。

⑦需要一套电压可连续调节的直流调压电源,设备多、投资大。

调压调速多用在对调速性能要求较高的生产机械上,如机床、轧钢机、造纸机等。

slide38

(二)直流电动机的调速方法

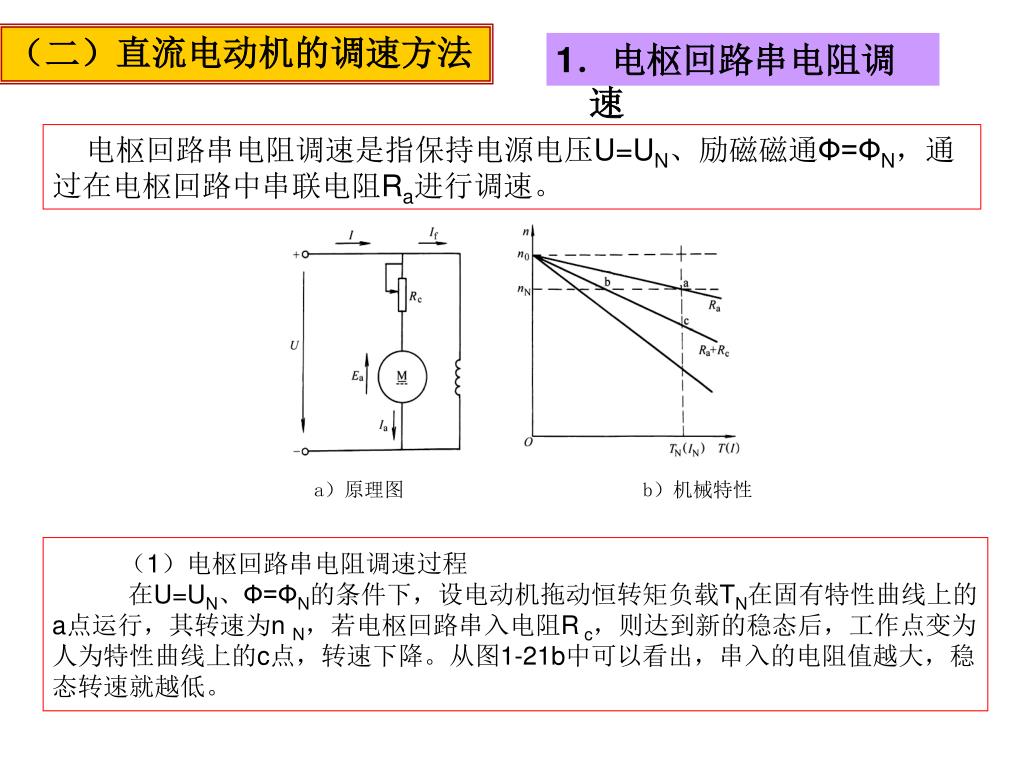

1.电枢回路串电阻调速

电枢回路串电阻调速是指保持电源电压U=UN、励磁磁通Ф=ФN,通过在电枢回路中串联电阻Ra进行调速。

a)原理图 b)机械特性

(1)电枢回路串电阻调速过程

在U=UN、Ф=ФN的条件下,设电动机拖动恒转矩负载TN在固有特性曲线上的a点运行,其转速为n N,若电枢回路串入电阻R c,则达到新的稳态后,工作点变为人为特性曲线上的c点,转速下降。从图1-21b中可以看出,串入的电阻值越大,稳态转速就越低。

slide39

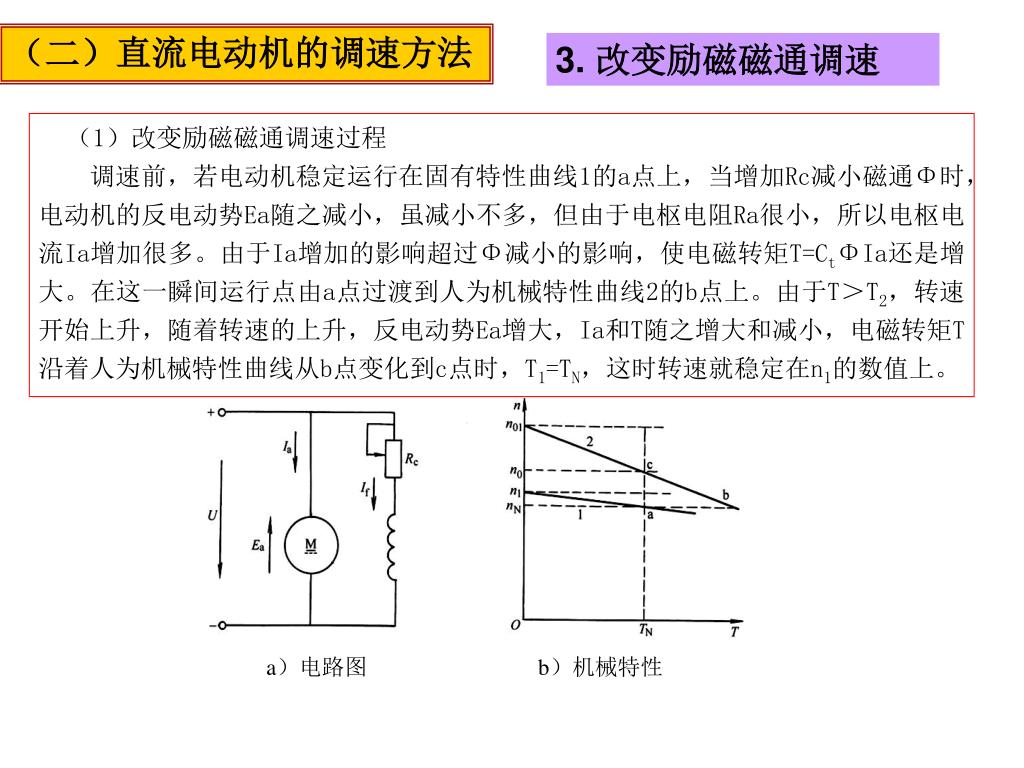

(二)直流电动机的调速方法

3. 改变励磁磁通调速

(1)改变励磁磁通调速过程

调速前,若电动机稳定运行在固有特性曲线1的a点上,当增加Rc减小磁通Φ时,电动机的反电动势Ea随之减小,虽减小不多,但由于电枢电阻Ra很小,所以电枢电流Ia增加很多。由于Ia增加的影响超过Φ减小的影响,使电磁转矩T=CtΦIa还是增大。在这一瞬间运行点由a点过渡到人为机械特性曲线2的b点上。由于T>T2,转速开始上升,随着转速的上升,反电动势Ea增大,Ia和T随之增大和减小,电磁转矩T沿着人为机械特性曲线从b点变化到c点时,T1=TN,这时转速就稳定在n1的数值上。

a)电路图 b)机械特性

slide40

虚短和虚断

Rif

Rif

第 4 章 负反馈放大电路与基本运算电路的应用

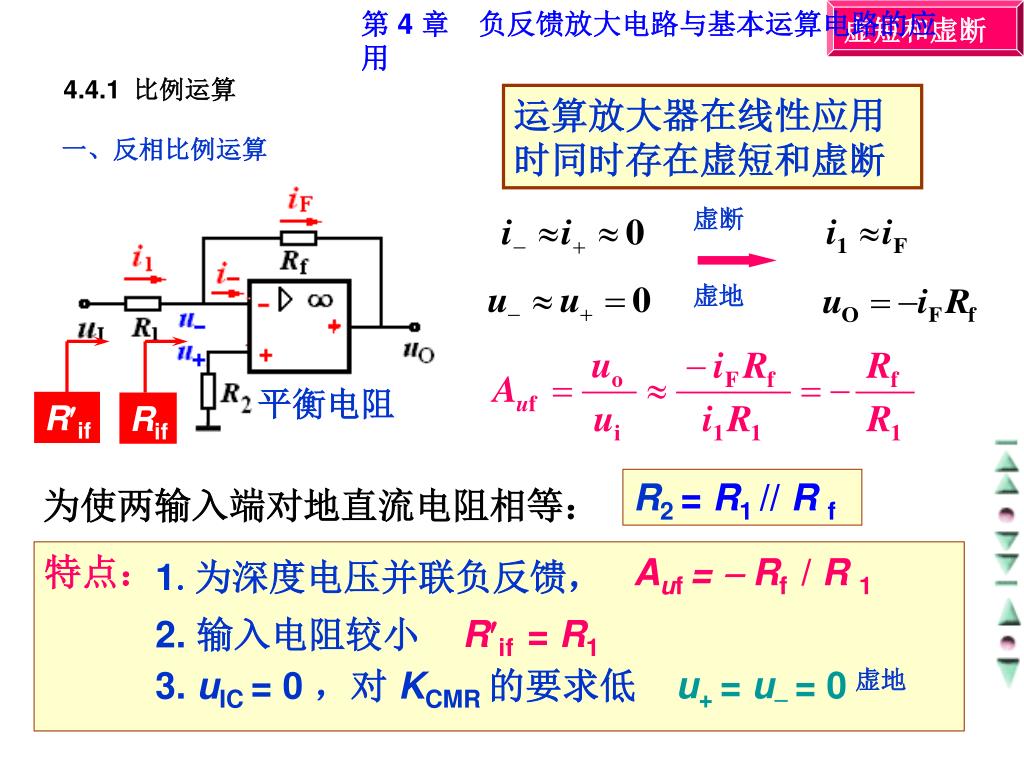

4.4.1比例运算

运算放大器在线性应用

时同时存在虚短和虚断

一、反相比例运算

虚断

虚地

平衡电阻

R2 = R1 // R f

为使两输入端对地直流电阻相等:

特点:

Auf =  Rf / R 1

1.为深度电压并联负反馈,

2. 输入电阻较小

Rif = R1

3. uIC = 0,对 KCMR 的要求低

u+ = u-= 0

虚地

slide41

uIC = u i

u+ = u- = uI

3. ,对 KCMR 的要求高

第 4 章 负反馈放大电路与基本运算电路的应用

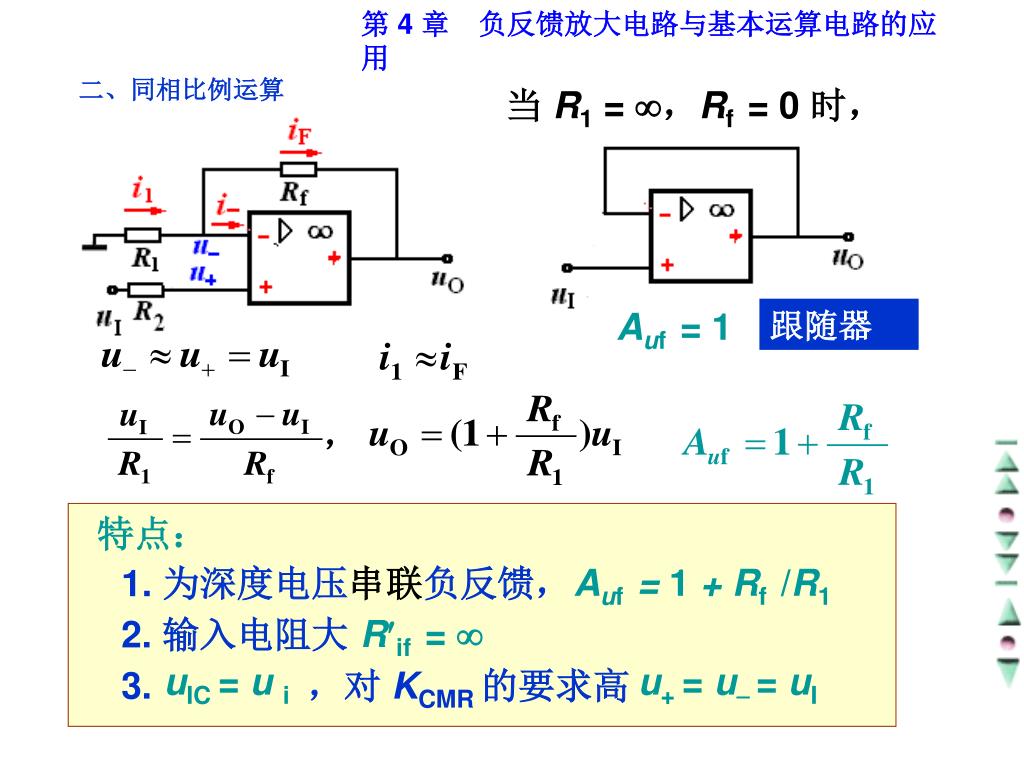

二、同相比例运算

当 R1 = ,Rf = 0 时,

Auf = 1

跟随器

特点:

1. 为深度电压串联负反馈,

Auf = 1 + Rf /R1

2. 输入电阻大

Rif = 

slide42

第 4 章 负反馈放大电路与基本运算电路的应用

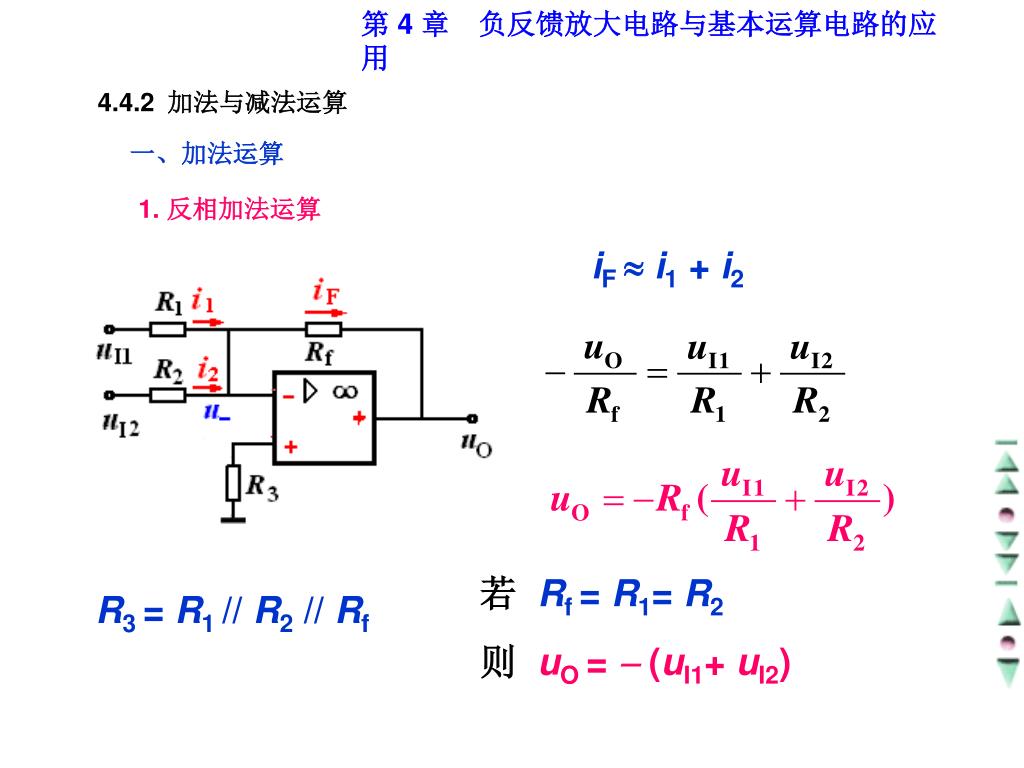

4.4.2加法与减法运算

一、加法运算

1. 反相加法运算

iF i1 + i2

若 Rf = R1= R2

R3 = R1 // R2 // Rf

则 uO = (uI1+ uI2)

slide43

第 4 章 负反馈放大电路与基本运算电路的应用

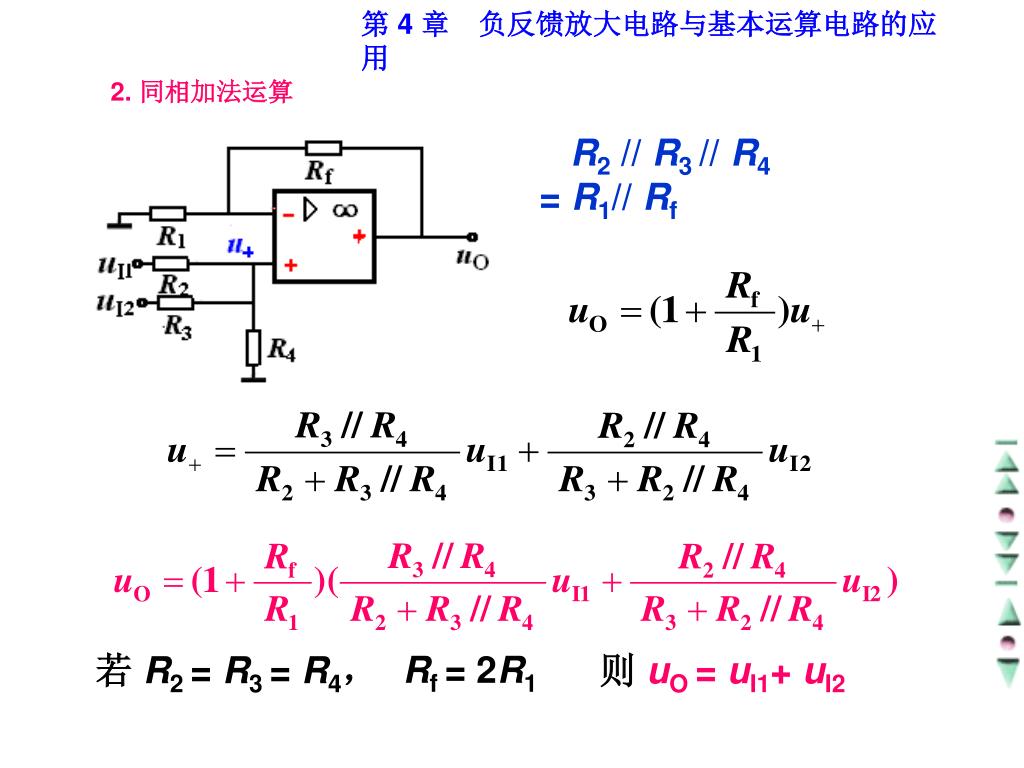

2. 同相加法运算

R2 // R3 // R4

= R1// Rf

若 R2 = R3 = R4,

Rf = 2R1

则uO = uI1+ uI2

slide44

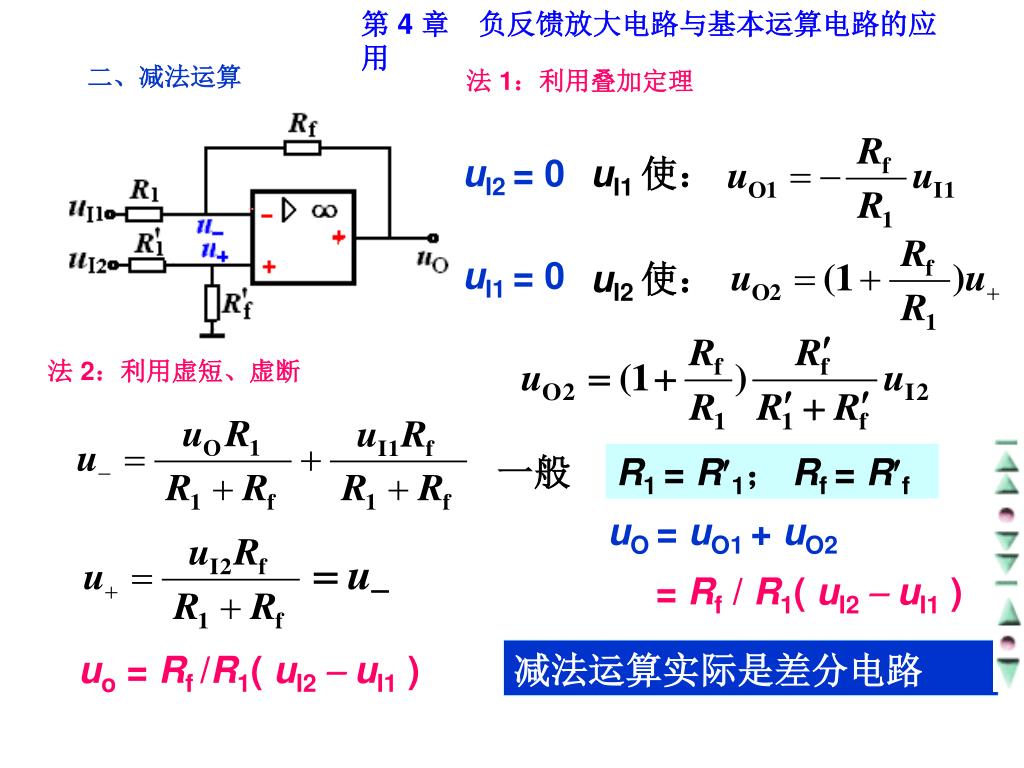

第 4 章 负反馈放大电路与基本运算电路的应用

二、减法运算

法 1:利用叠加定理

uI2 = 0

uI1 使:

uI1 = 0

uI2 使:

法 2:利用虚短、虚断

一般

R1 = R1; Rf = Rf

uO = uO1 + uO2

= Rf / R1( uI2 uI1 )

减法运算实际是差分电路

uo = Rf /R1( uI2 uI1 )

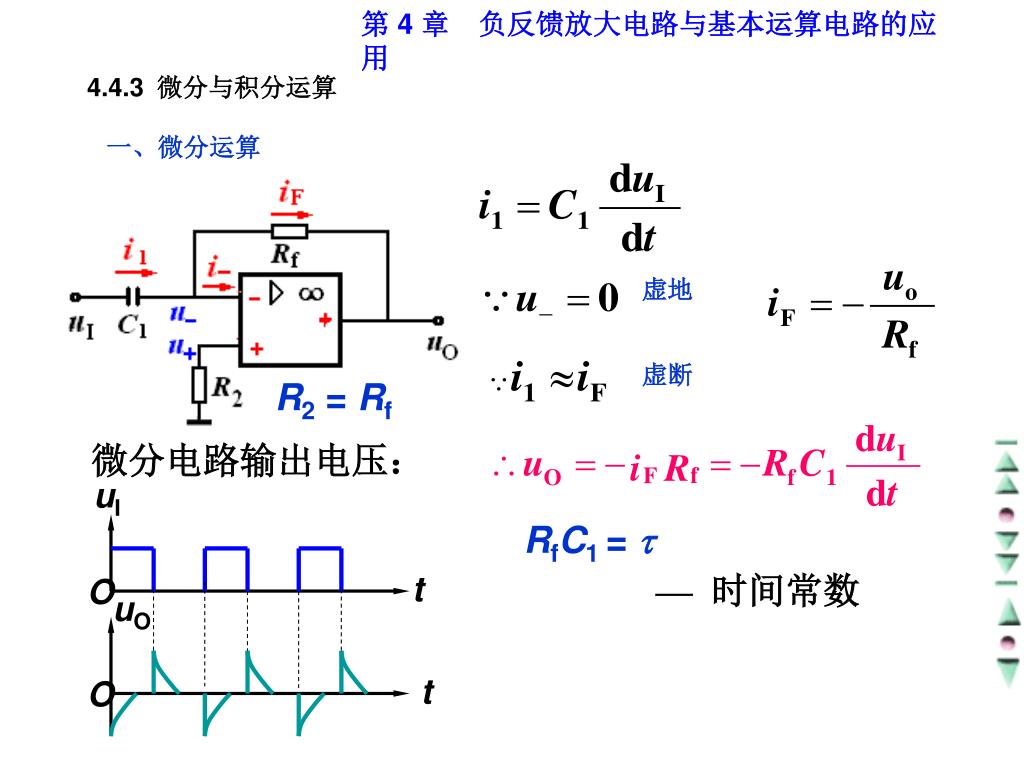

slide45

uI

t

O

uO

t

O

第 4 章 负反馈放大电路与基本运算电路的应用

4.4.3微分与积分运算

一、微分运算

虚地

虚断

R2 = Rf

微分电路输出电压:

RfC1 = 

—时间常数

slide46

O

t

uI

uO

t

O

第 4 章 负反馈放大电路与基本运算电路的应用

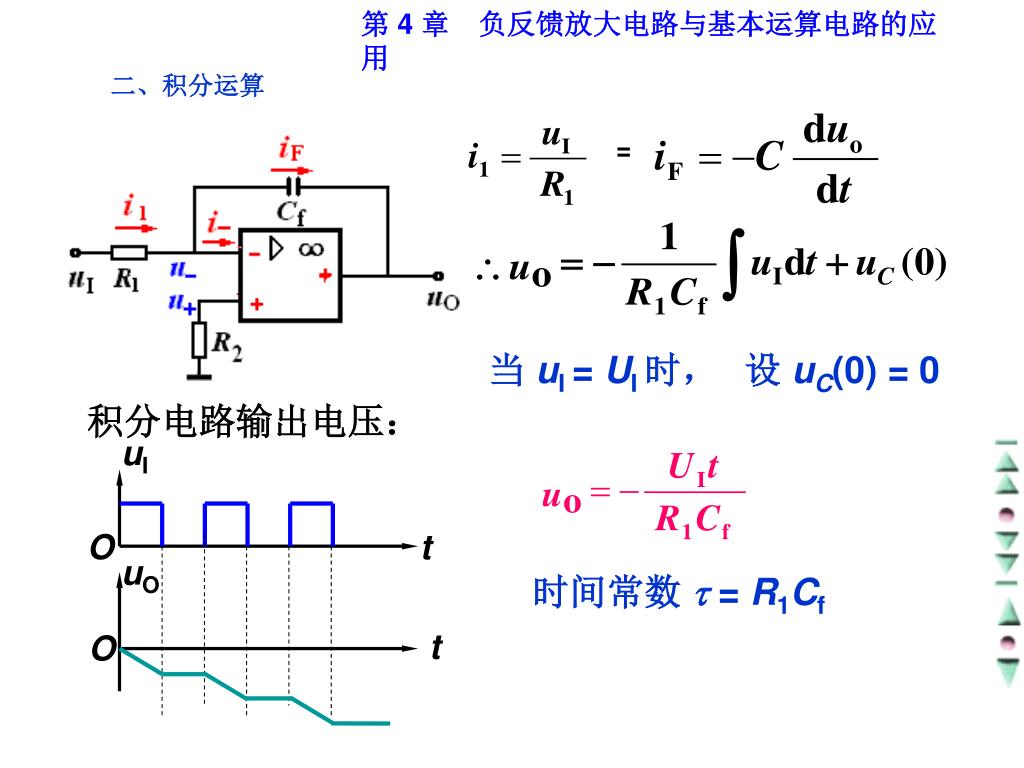

二、积分运算

=

当 uI = UI 时,

设 uC(0) = 0

积分电路输出电压:

时间常数 =R1Cf

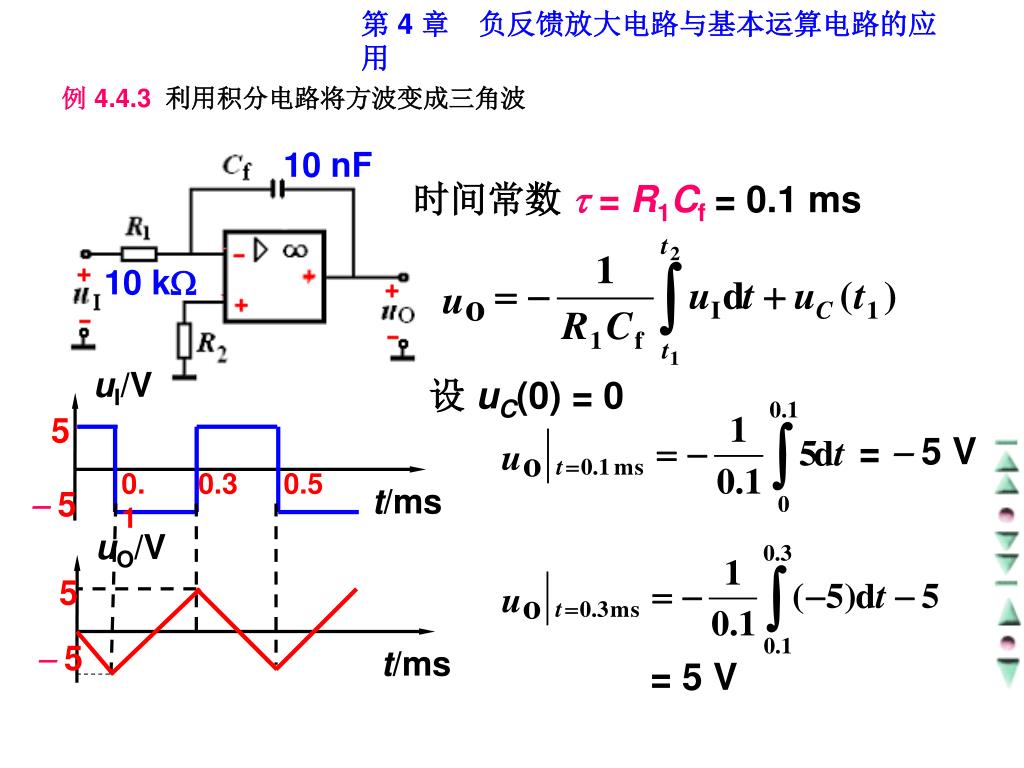

slide47

5

0.1

0.3

0.5

 5

uO/V

uI/V

5

t/ms

t/ms

5

第 4 章 负反馈放大电路与基本运算电路的应用

例 4.4.3利用积分电路将方波变成三角波

10 nF

时间常数 =R1Cf

= 0.1 ms

10 k

设 uC(0) = 0

=  5 V

= 5 V

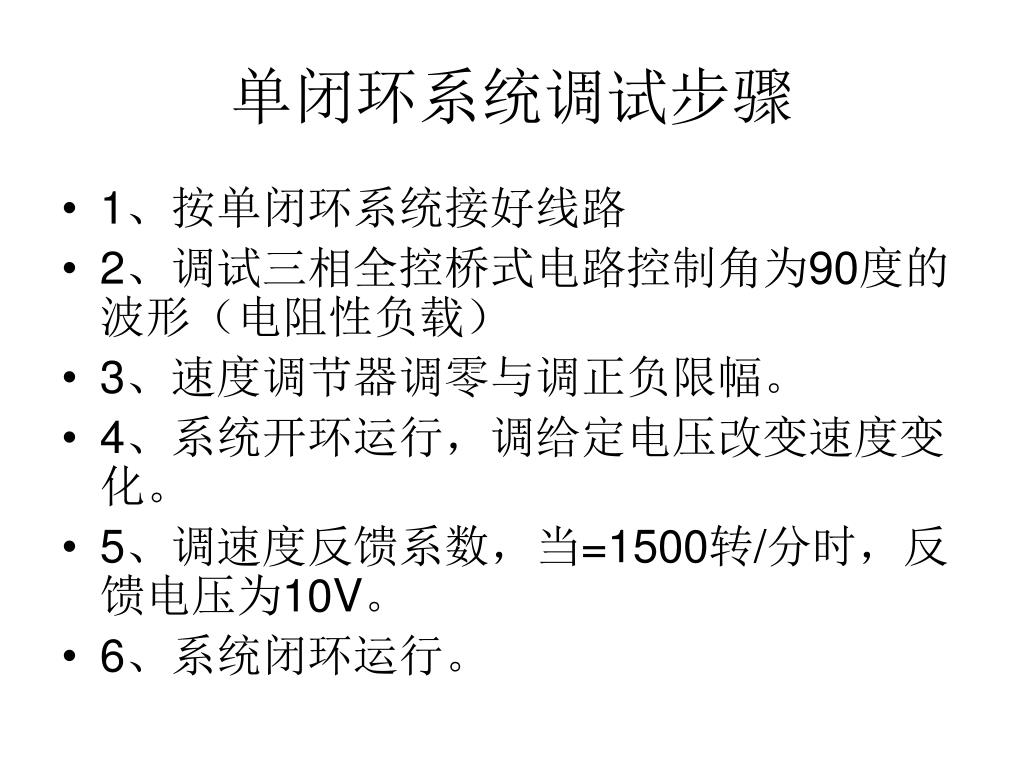

slide48
单闭环系统调试步骤
  • 1、按单闭环系统接好线路
  • 2、调试三相全控桥式电路控制角为90度的波形(电阻性负载)
  • 3、速度调节器调零与调正负限幅。
  • 4、系统开环运行,调给定电压改变速度变化。
  • 5、调速度反馈系数,当=1500转/分时,反馈电压为10V。
  • 6、系统闭环运行。
